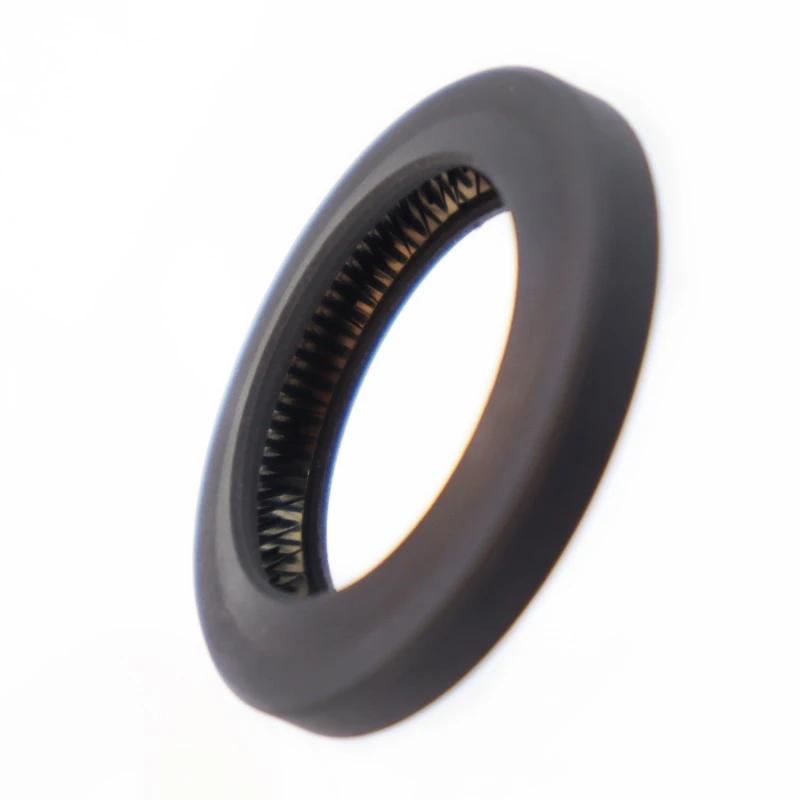

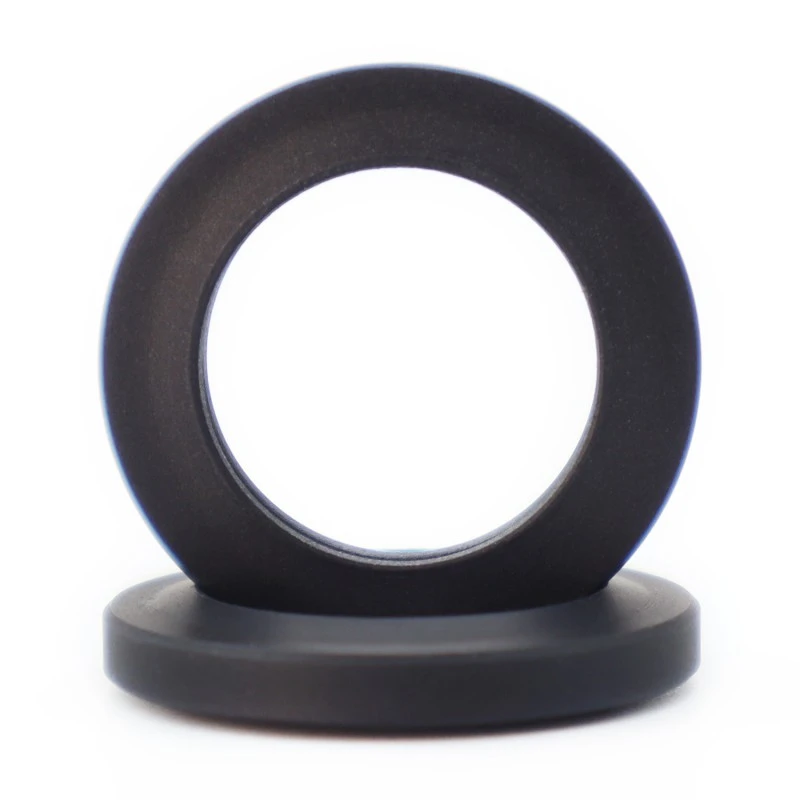

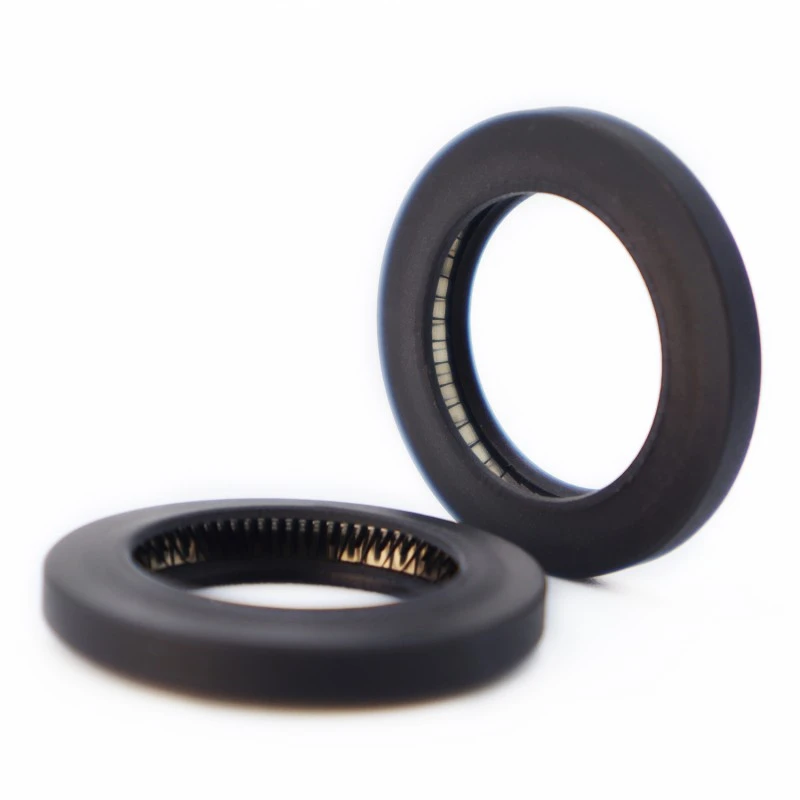

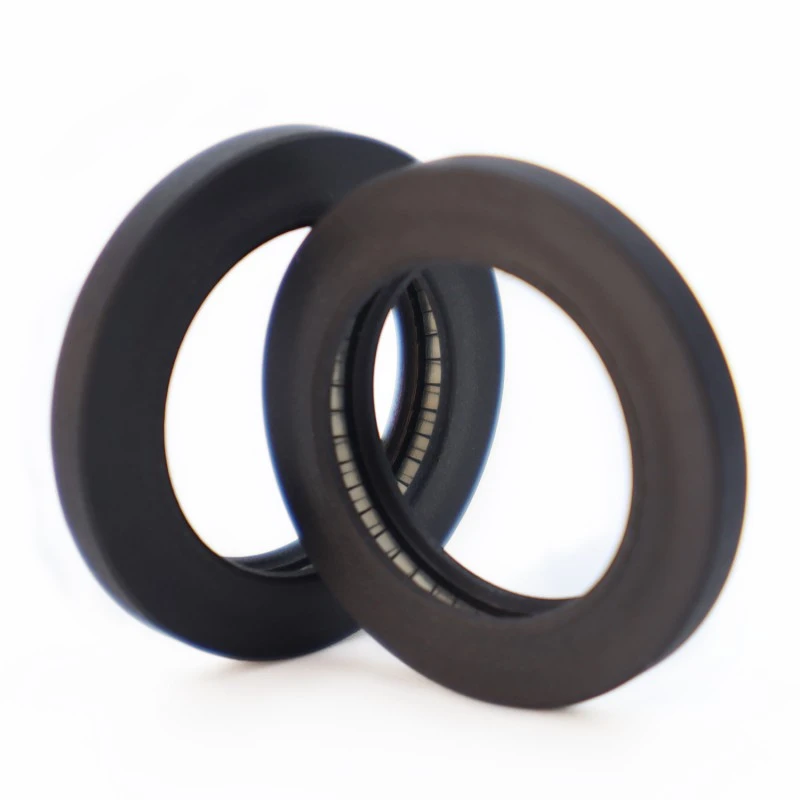

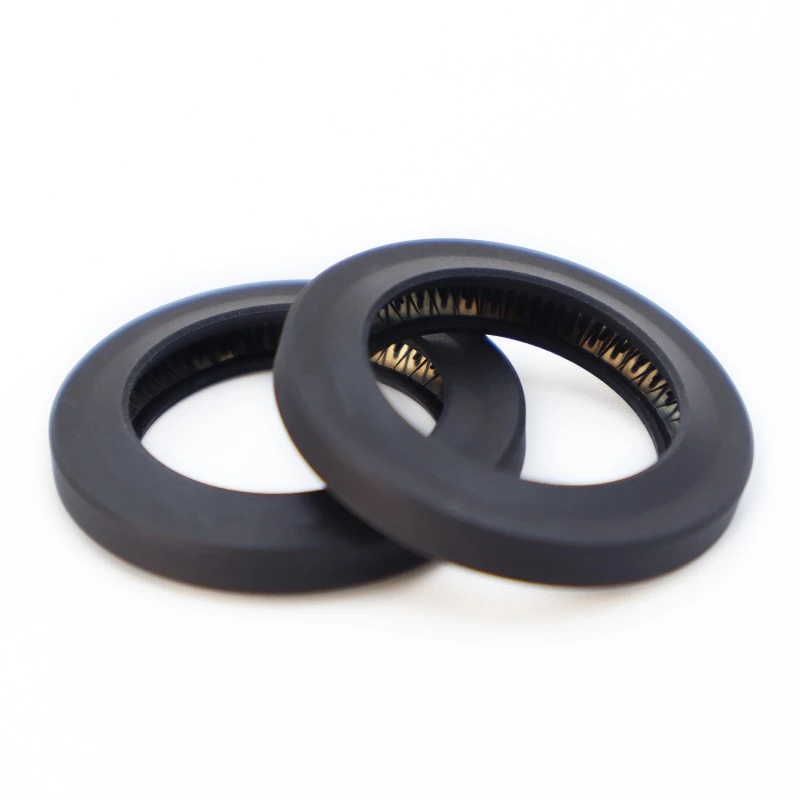

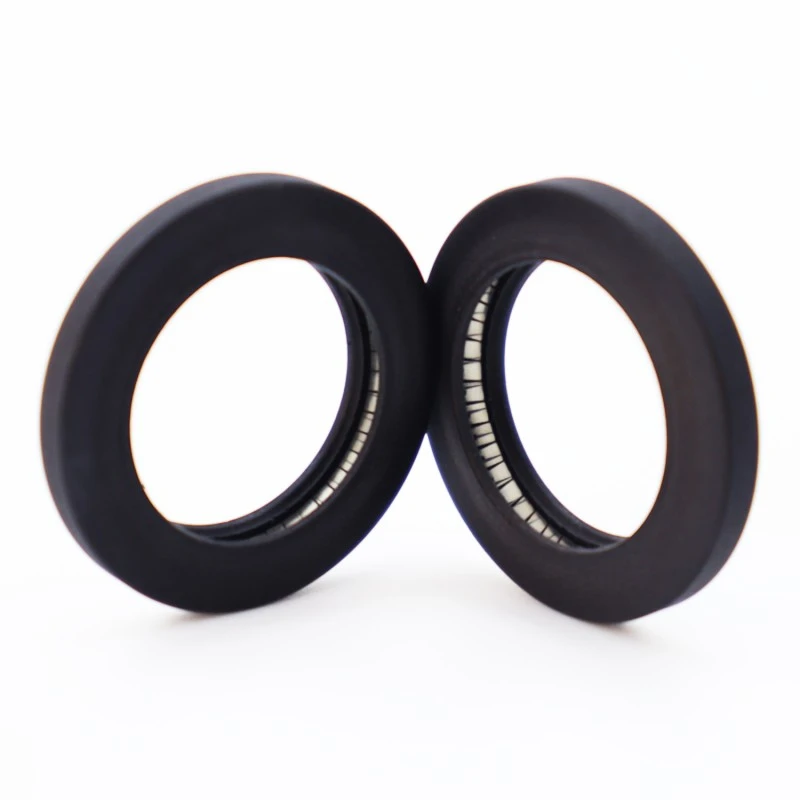

De RC2876-afdichting bestaat uit een roestvrijstalen veer en hoogwaardig kunststof. De roestvrijstalen veer kan een V-vormige of een O-vormige veer zijn. Bij gebruik van RC2876-B moet het juiste elastomeermateriaal worden geselecteerd.
Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd voorkomen)
|
Druk (MPa) |
Snelheid (m/s) |
Temperatuur (°C) |
Medium |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Alle vloeistoffen, chemicaliën en gassen |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Materiaalkeuze
1. Voor de bijbehorende O-ringmaterialen kan worden gekozen uit: R01 Nitrilrubber (NBR), R02 Fluorrubber (FKM), etc.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, enz.
3. Bij roestvrij stalen veren kan worden gekozen uit O-vormige veren en V-vormige veren.
Bestelvoorbeeld
RC2876-40-PTFE4+V: Buitendiameter van de binnendrukgroef is 40, het materiaal van de afdichtring is PTFE4, de veer is een V-vormige veer.
RC2876-B-40-PTFE4+R02: De binnendiameter van de drukgroef is 40, het materiaal van de afdichtring is PTFE4, de bijpassende O-ring is gemaakt van fluorrubber.
Let op: Als een groter bereik nodig is, gebruik dan het serienummer.
Specificatiestabel (alle specificaties binnen het parameterbereik zijn beschikbaar)
|
Serienummer |
Serienummer |
Standaard bereik DH11 |
Uitgebreide reikwijdte DH11 |
Groef diepte h-0,05 |
Groef breedte L+0,2 |
Afgeronde hoeken Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
