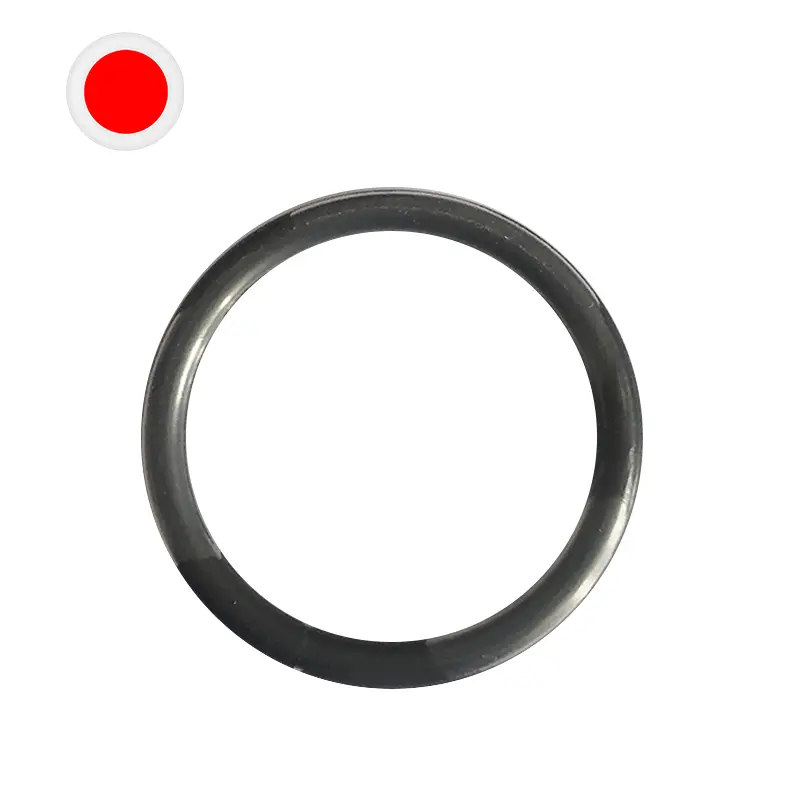

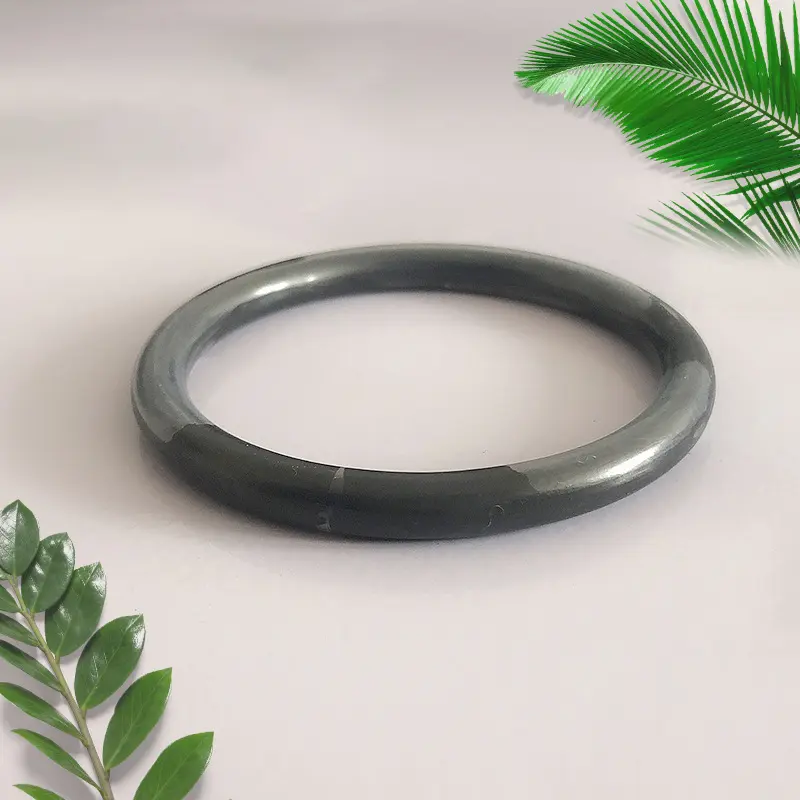

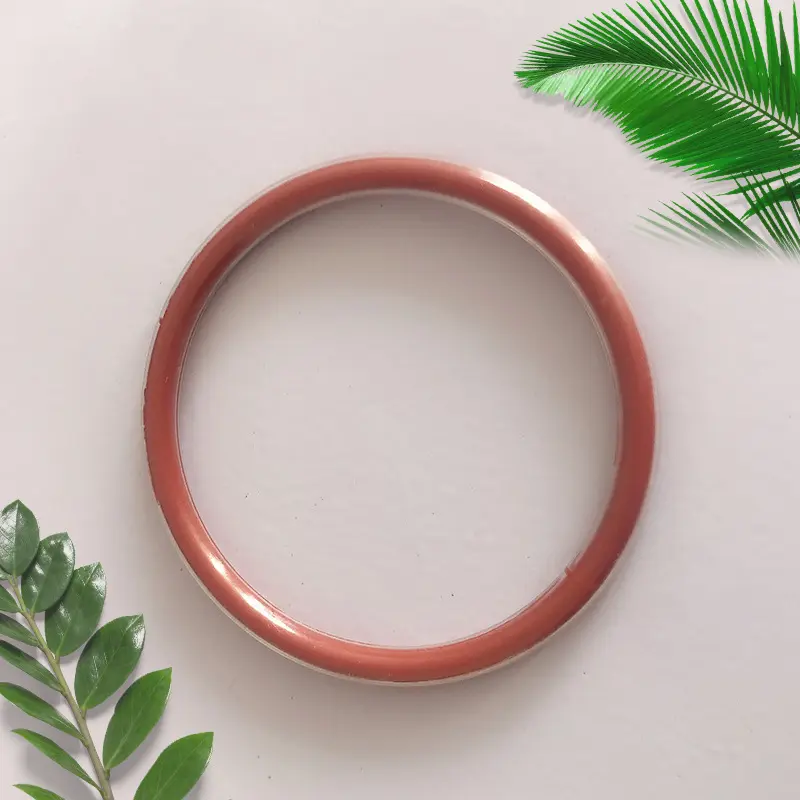

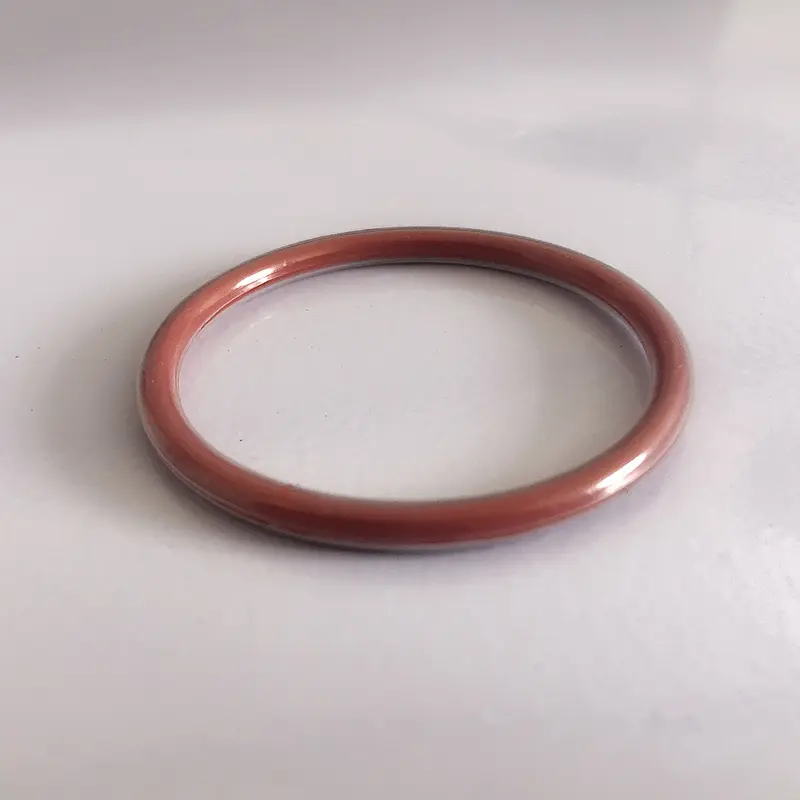

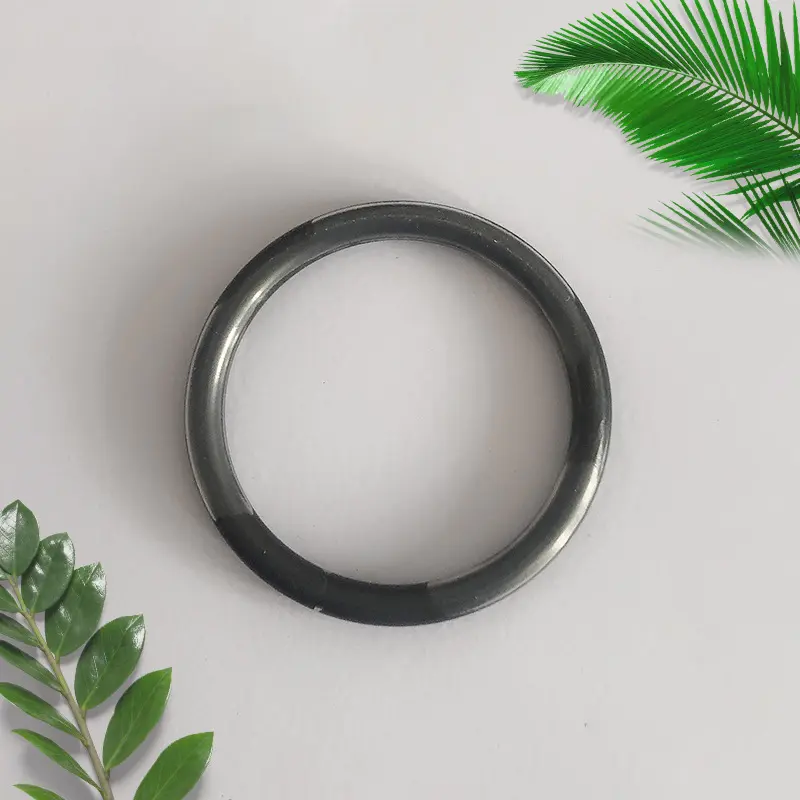

De geklede O-ring combineert de elasticiteit en afdichting van rubber met de chemische weerstand van Teflon. Het bestaat uit een binnenste kern van een siliconen of fluororubber en een relatief dunne Teflon FEP of Tefon PFA buitenklep.
Toepassingen van bekleding O-ring: pompen en kleppen, reactievaten, mechanische afdichtingen, filters, drukvaten, warmtewisselaars, ketels, pijpleidingsflenzen, gascompressoren, enz.
Toepassingsindustrie: chemische industrie, vliegtuigproductie, farmaceutische industrie, transport van aardolie en chemicaliën, olieraffinage, filmindustrie, koeling engineering, voedselverwerkende industrie, papierindustrie, kleurstofproductie, verfspuiten, etc.
Productfuncties en toepassingen:
Voordelen:
Geklede O-ring heeft uitstekende chemische resistentie, is geschikt voor bijna alle chemische media, heeft een breed temperatuurbereik, goede compressieresistentie, hoge drukweerstand, anti-fictie-vermogen en goede anti-sloeg eigenschappen, die samen uitstekende afdichtbaarheid en lange dienstbaarheid vormen.
Toepasselijk temperatuurbereik
Teflon FEP -shell: -60 ℃ ~ 205 ℃, kan voor een korte tijd worden gebruikt bij 260 ℃;
Teflon PFA -shell: -60 ℃ ~ 260 ℃, kan voor een korte tijd worden gebruikt bij 300 ℃.
Statische afdichting is 15%-20%; Dynamische afdichting is 10%-12%; Pneumatische afdichting is 7%-8%.

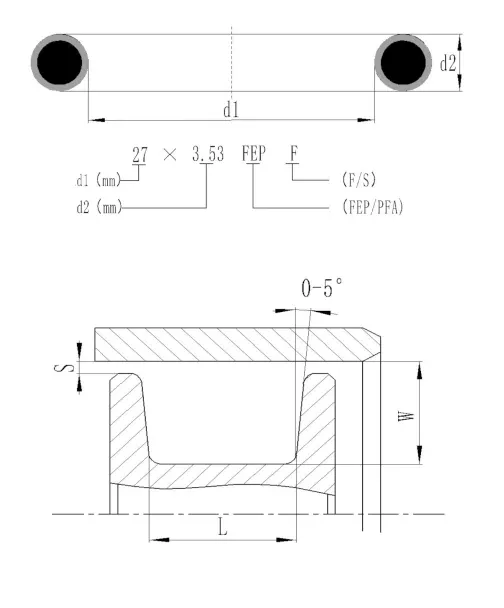

Geklede o-ring groove maat tabel (aanbevolen)
| Draaddiameter D2 | L (mm) | W (mm) | ||
| Statische afdichting | Dynamische afdichting | Pneumatische afdichting | ||
| 1.78 | 2.36/2.49 | 1.42/1.52 | 1.55/1.60 | 1.63/1.65 |
| 2.62 | 3.56/3.68 | 2.08/2.21 | 2.29/2.36 | 2.39/2.44 |
| 3.53 | 4.75/4.88 | 2.82/3,00 | 3.10/3.18 | 3.22/3.28 |
| 5.33 | 7.14/7.26 | 4.27/4.52 | 4.67/4.80 | 4.90/4.95 |
| 6.99 | 9.63/9.65 | 5.59/5.89 | 6.15/6.27 | 6.43/6.48 |
