Onze RCS -serie, door professioneel ontwerp en technische productie, voldoet aan de diverse behoeften van zuigerstangafdichting die zeehonden draait, en biedt precieze oplossingen van algemene scenario's tot extreme werkomstandigheden.
In termen van structureel ontwerp zijn de basismodellen gecentreerd op stabiliteit en gebruiksgemak: RCS101/103 verbetert de inbeddingstabiliteit door pre-dasterende O-ringen of hulplippen, vooral voor korte slagen; RCS102/104R/117R ondersteunt hogere drukken door materiaal- en groefcompatibiliteit te optimaliseren (zoals RCS102R voor standaardgroove hogedrukscenario's). Voor pneumatische systemen neemt RCS105/205 een speciaal lipontwerp aan om smeeroliefilm te handhaven en zich aan te passen aan smering/niet-lubriceringsomgevingen.
Ruichen Seals richt zich ook op materiaal en functionele innovatie. Modellen zoals RCS118/119/124-129 gebruiken polytetrafluorethyleen (PTFE) of polyurethaan als het hoofdlichaam, gecombineerd met Mander Springs of O-ringen om druk in evenwicht te brengen, om lage wrijving, anti-drogen slijtage en corrosiebestendigheid te bereiken, die voldoen aan de reinheid en hoge temperatuurweerstandsvereisten van chemische en voedselvulingsapparatuur. RCS129 kan een afdichtsysteem vormen met RCS101, dat geschikt is voor wandelmachines en zware hydraulische apparatuur; RCS126-128 optimaliseert lage drukafdichting door asymmetrisch V-stuk ontwerp en is aangepast voor de farmaceutische en chemische industrie.
Voor complexe werkomstandigheden hebben RCS120/138 en andere dubbelwerkende afdichtingen een geïntegreerd ondersteuningsringontwerp, dat resistent is tegen hoge druk en vervorming en zich aanpast aan compacte groeven; RCS131 is een O-ringvervanger, die zowel resistent is tegen extrusie- als chemische resistentie, en de voorkeurskeuze is geworden voor de voedsel- en farmaceutische industrie. En RCS116/216 kan snel oude cilinders repareren door installatie van armatuur om downtime -kosten te verlagen.
De RCS -serie helpt klanten omgaan met hoge druk, hoge snelheid, corrosieve media en speciale industriële uitdagingen en de betrouwbaarheid en het leven van apparatuur te verbeteren.
Productfuncties en toepassingen:
Zuigerstangafdichting Draaiafdichtingen zijn geschikt voor hydraulische cilinders en cilinders, technische voertuigen, agrarische machines, kranen en hydraulische uitrusting, machinegereedschap.
Gebruikt in zware industriële machines, persen, chemische industrie, snelle oliecilinders en positioneringsmachines, de voedingsindustrie, de farmaceutische industrie.
Voordelen
Zuigerstangafdichting draaiafdichtingen zijn stabiel ingebed in de groef, met een breed temperatuurbereik, uitstekende statische en dynamische afdichtingsprestaties en sterk resterende olie -herstelvermogen onder dynamische omstandigheden. Lage wrijving, geen kruipende, hoge slijtvastheid, lage statische en wrijvingswaarden, alleen goede anti-extrusieprestaties, goede thermische geleidbaarheid en een breed temperatuurbereik.
Geschikt voor oude zuigerstangen, open type eenvoudig te installeren kruipen.

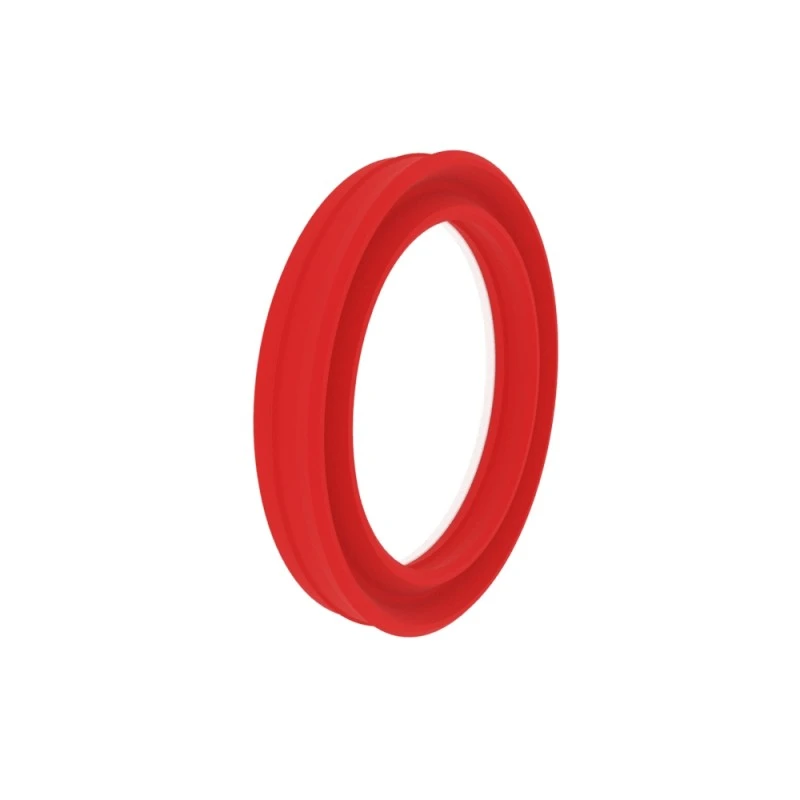

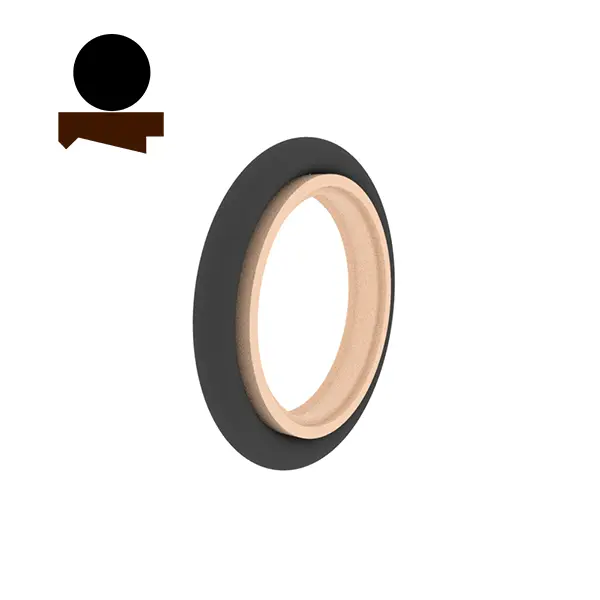

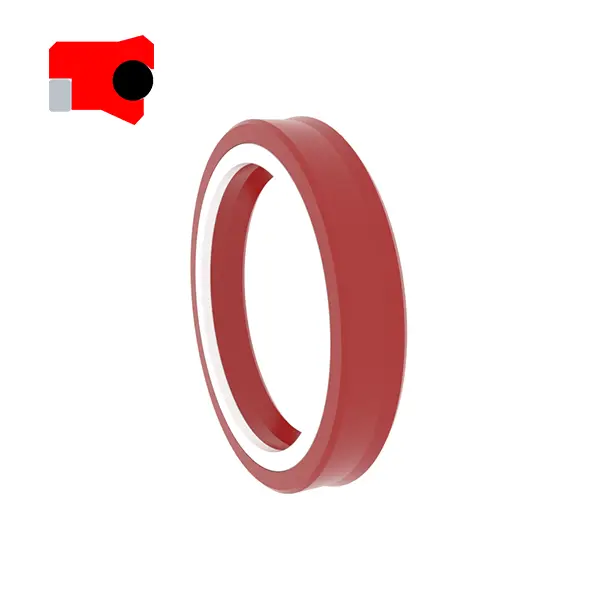

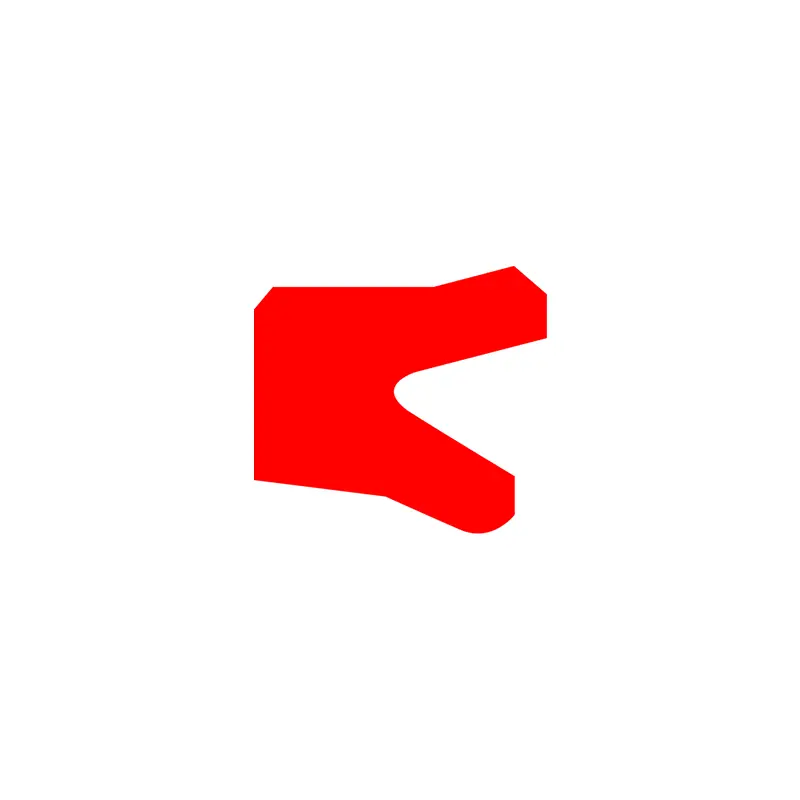

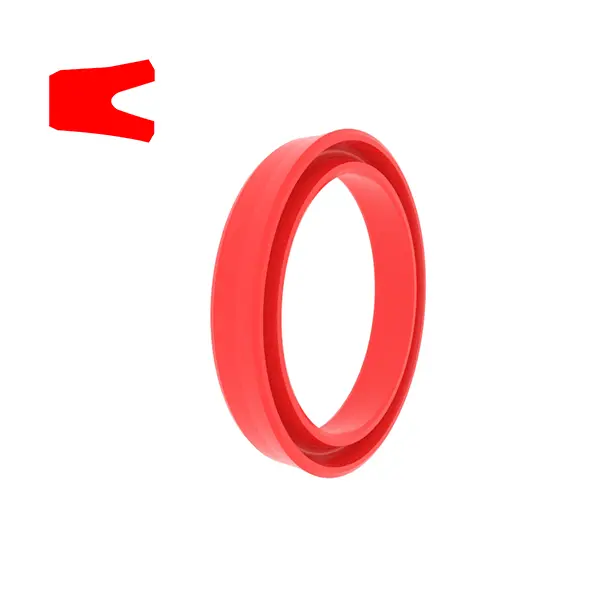

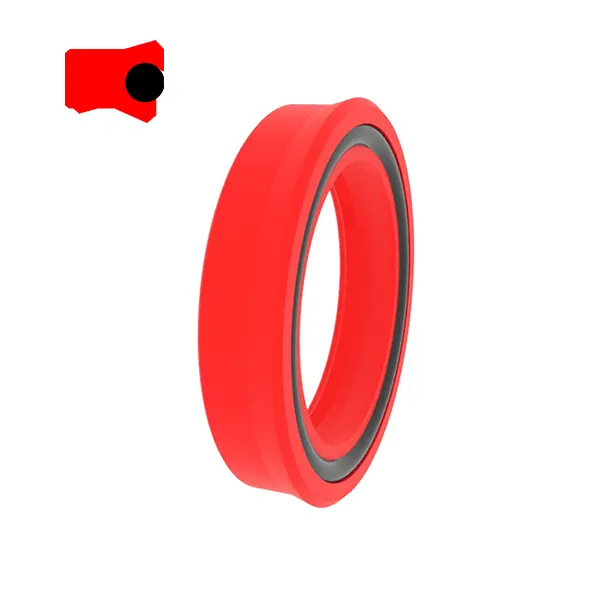

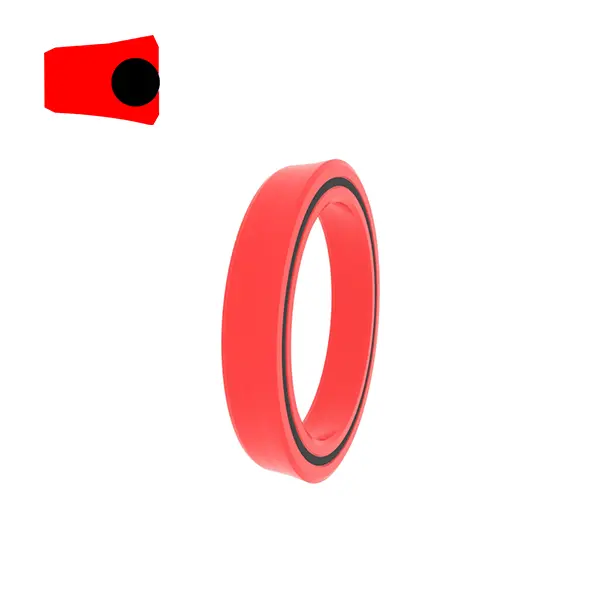

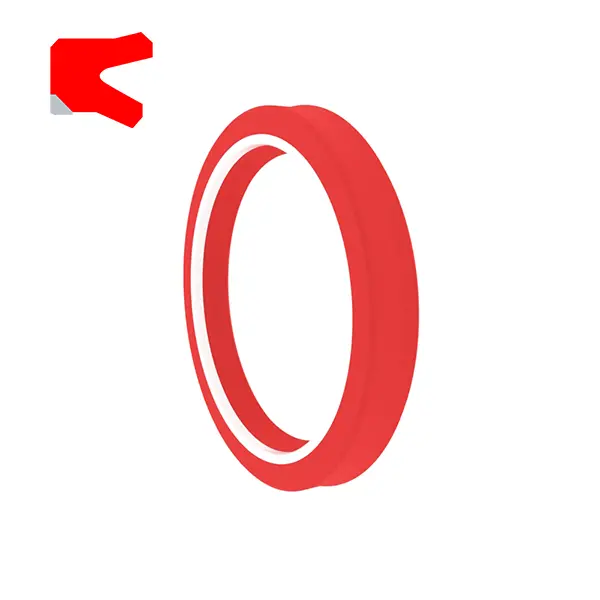

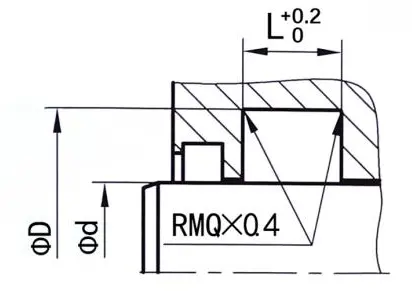

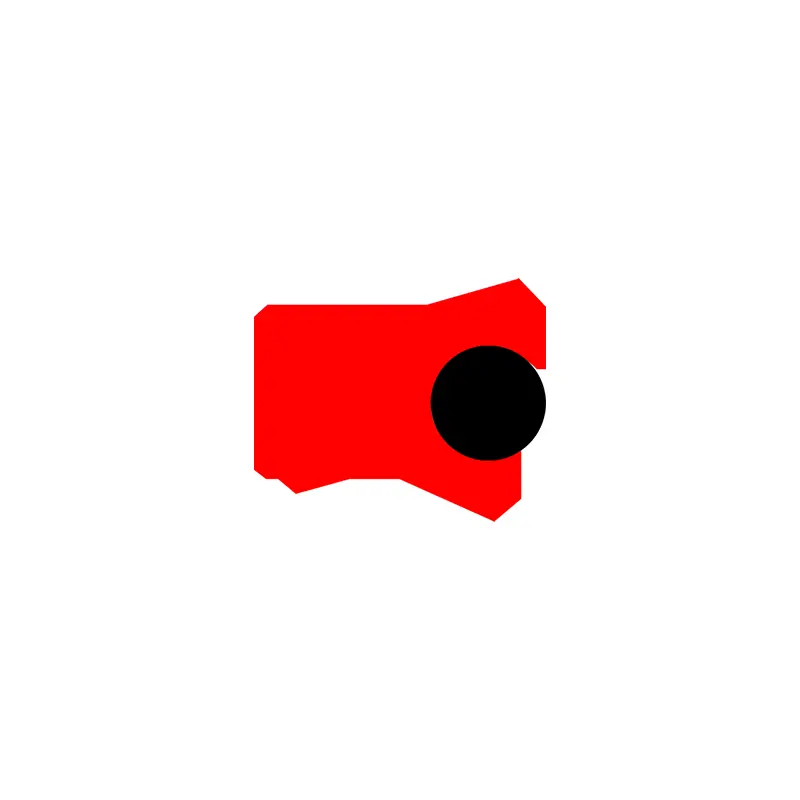

RCS101

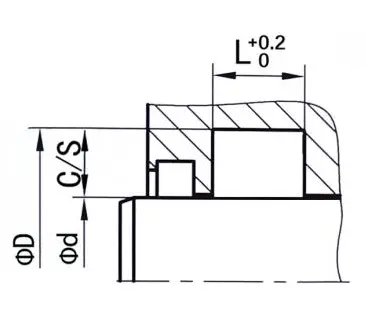

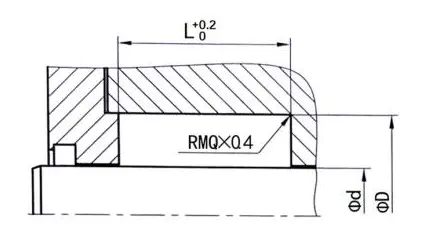

Bestelgrootte

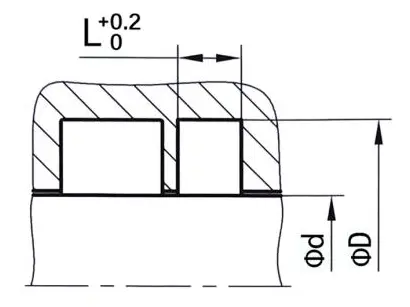

Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
| Oppervlakte -afwerking | R tmax (μm) | RA (μm) |
| Glijdend oppervlak bijpassend rubber/polyurethaanafdichtingen Glijdensoppervlak bijpassende PTFE -afdichtingen | ≤2.5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groef bodem Groefzijde | ≤6.3 ≤15 | ≤1,6 ≤3 |
| TP Profielondersteuningslengteverhouding | 50%-95% |
|
| Tolerantie | |
| Φd | F8 |
| Φd | H10 |
Voorbeeld bestellen
Model: RCS101
Gruove maat: 100x115x10
Materiaal: RC-PU-H

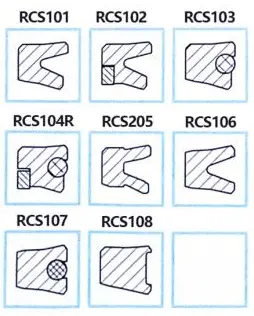

SEAL Type: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Hoofdtoepassing: geschikt voor hydraulische en pneumatische cilinders
Voordelen: stabiele inbedding in de groef, breed temperatuurbereik, uitstekende statische en dynamische afdichtingsprestaties, sterk resterende olie -extractievermogen onder dynamische omstandigheden.
Materiaal: polyurethaan, rubber

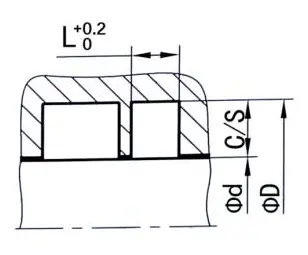

| Seal Groove -voorbeelden | De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd) | ||||||||
 |
 |
Φd | Φd | L | c/s | Maximale extrusiekloof | |||
| 100 bar | 250 bar | 400 bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

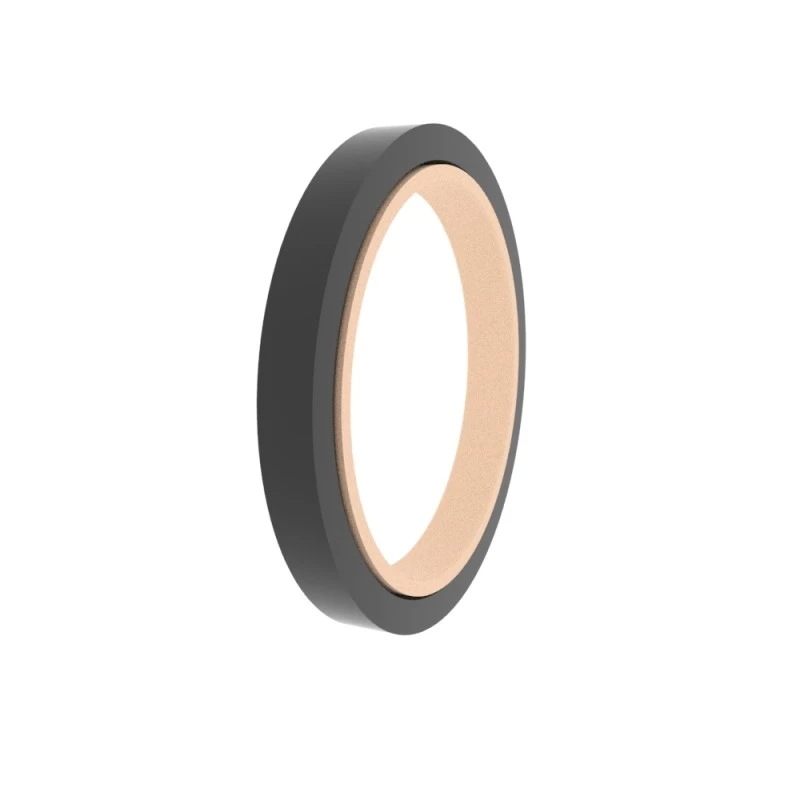

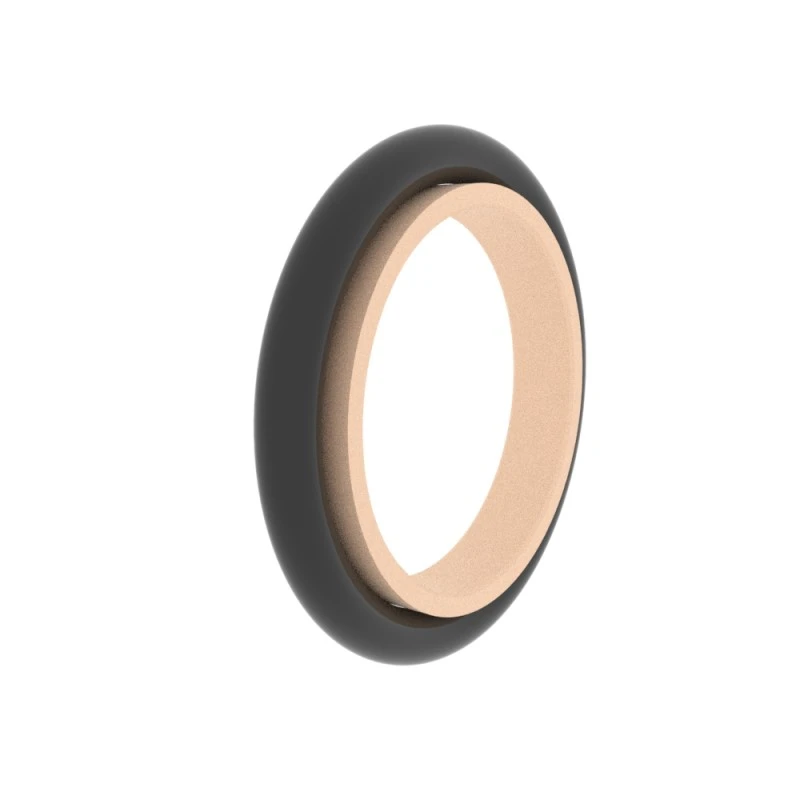

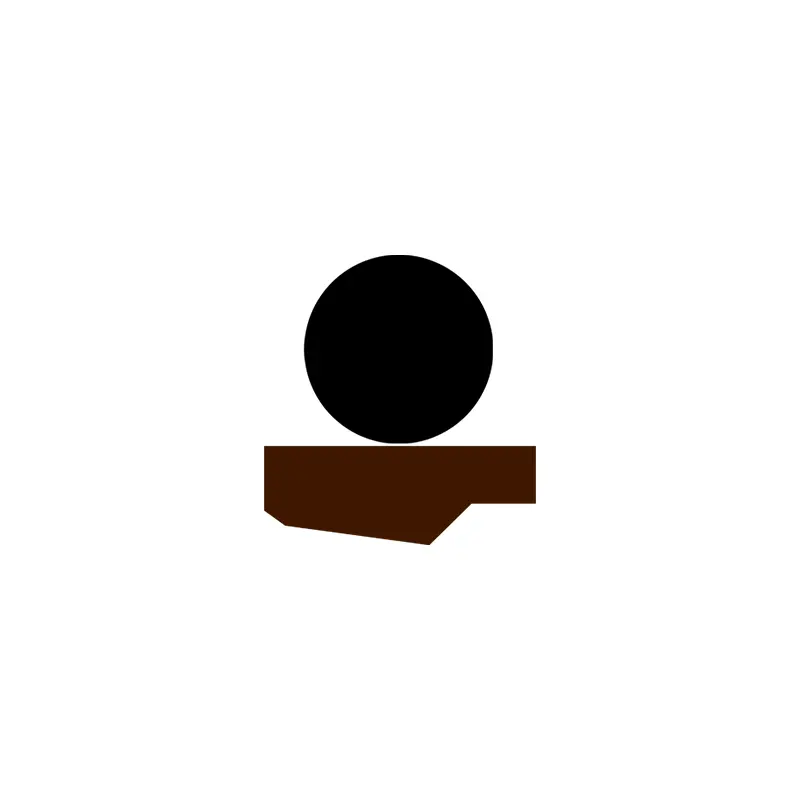

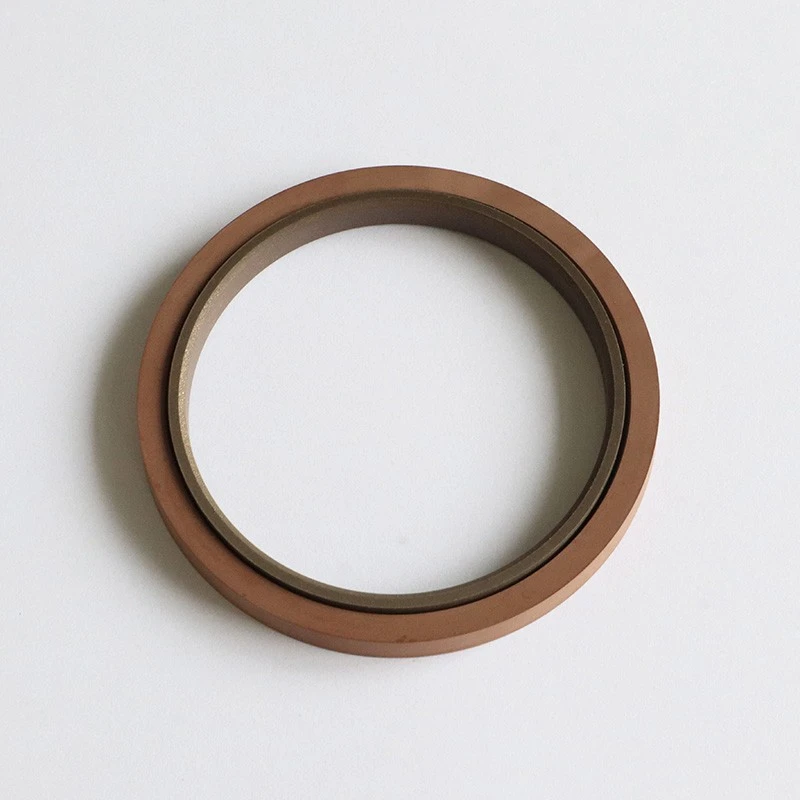

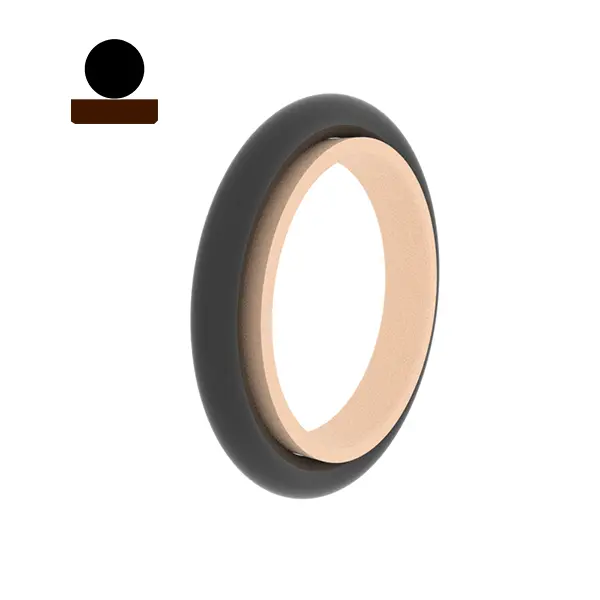

RCS109
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
|
Oppervlakte -afwerking |
R tmax (μm) |
RA (μm) |
|
Glijdend oppervlak bijpassend rubber/polyurethaanafdichtingen Glijdensoppervlak bijpassende PTFE -afdichtingen |
≤2.5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groef bodem Groefzijde |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP Profielondersteuningslengteverhouding |
50%-95% |
|
|
Tolerantie |
|
|
Φd |
F8 |
|
Φd |
H10 |
Voorbeeld bestellen
Model: RCS109
Gruove maat: 100x115.1x6.3
Materiaal: PTFE3+NBR
SEAL Type: RCS109
Hoofdtoepassing: technische voertuigen, agrarische machines, kranen, mariene hydraulische apparatuur, machinewerktuiggereedschap.
Voordelen: lage wrijving, geen kruip, hoge slijtvastheid, alleen goede anti-extrusieprestaties, goede thermische geleidbaarheid, stabiele inbedding groef, breed temperatuurbereik.
Materiaal: Tetrluorethyleen, nitrilrubber of fluorrubber
|
Seal Groove -voorbeelden |
De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximale extrusiekloof |
|||
|
100 bar |
200 bar |
400 bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

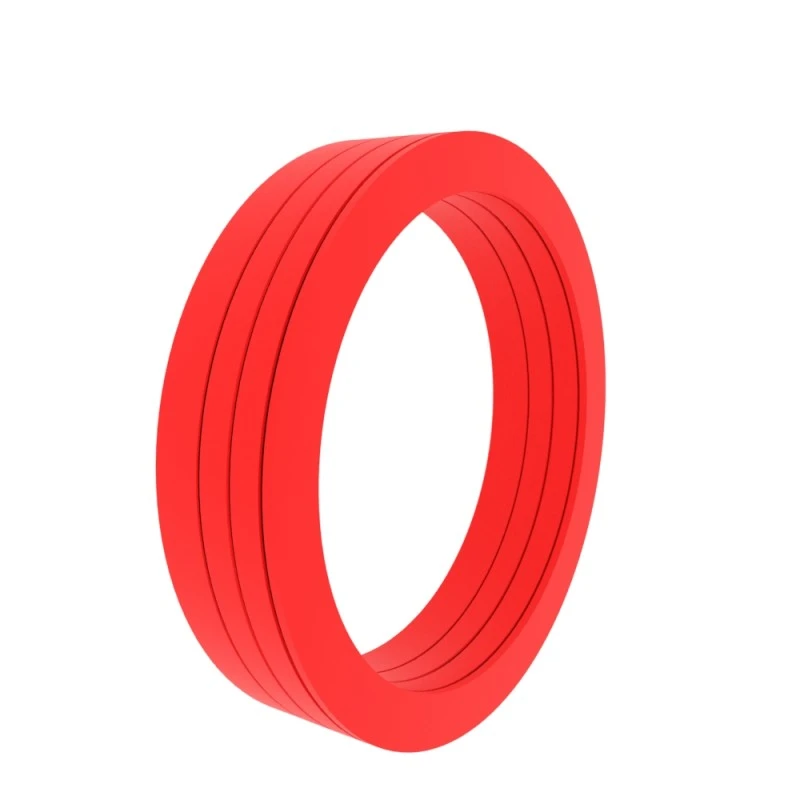

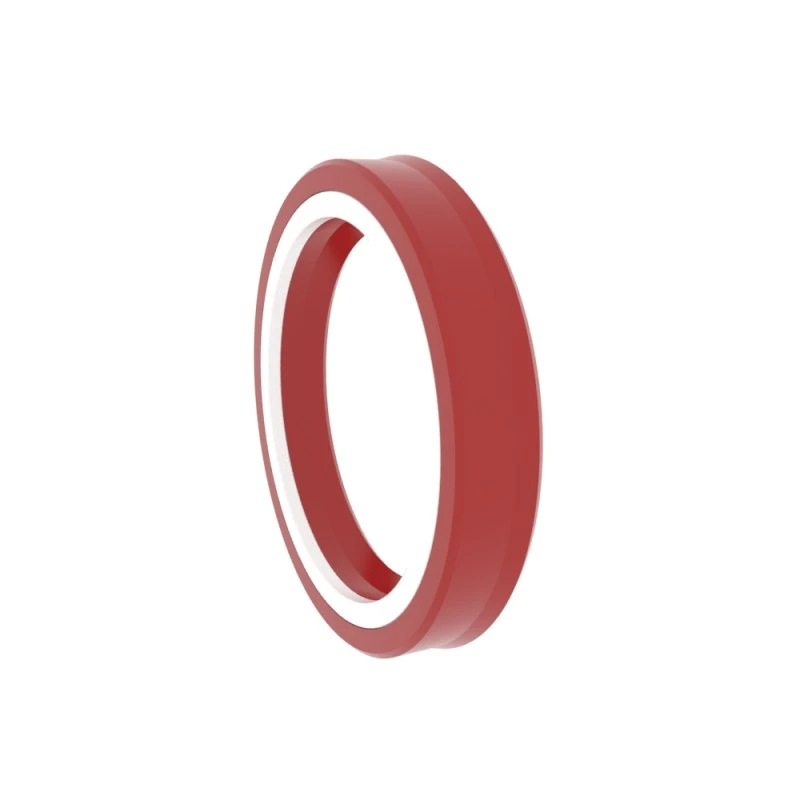

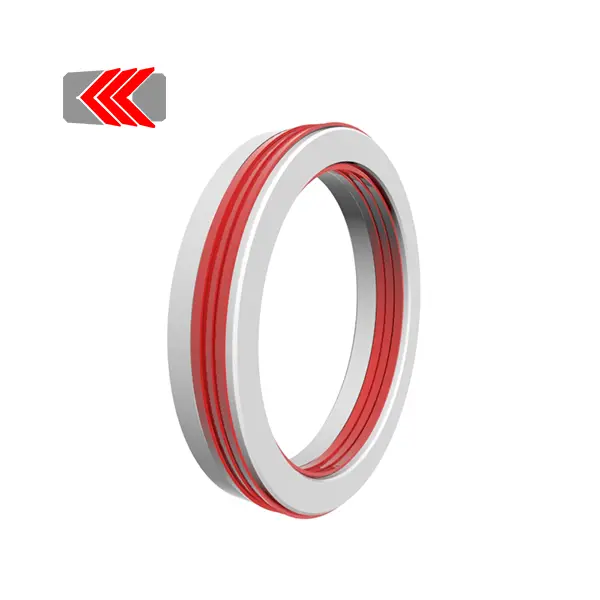

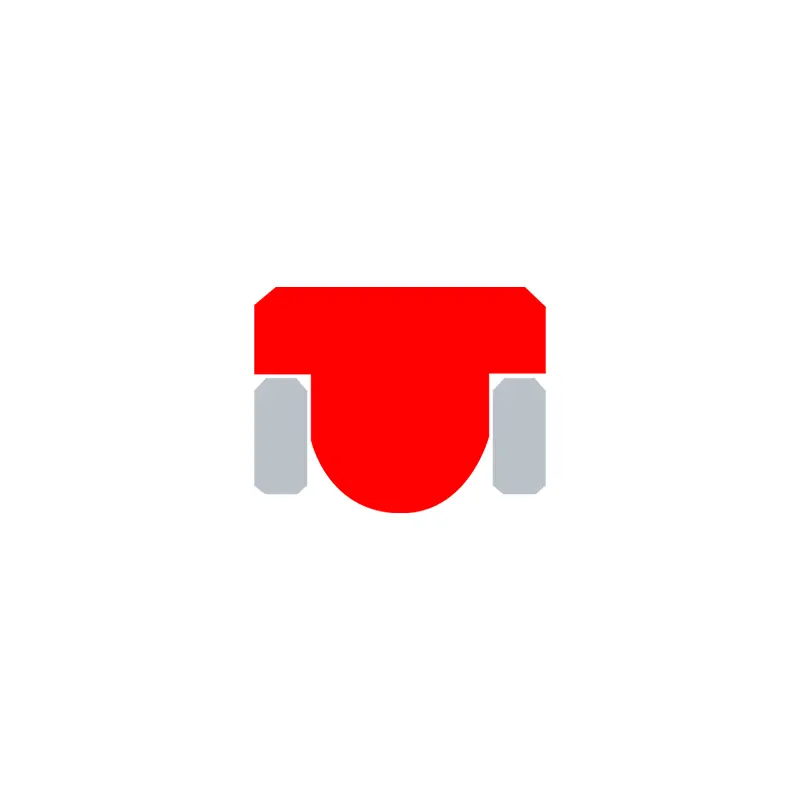

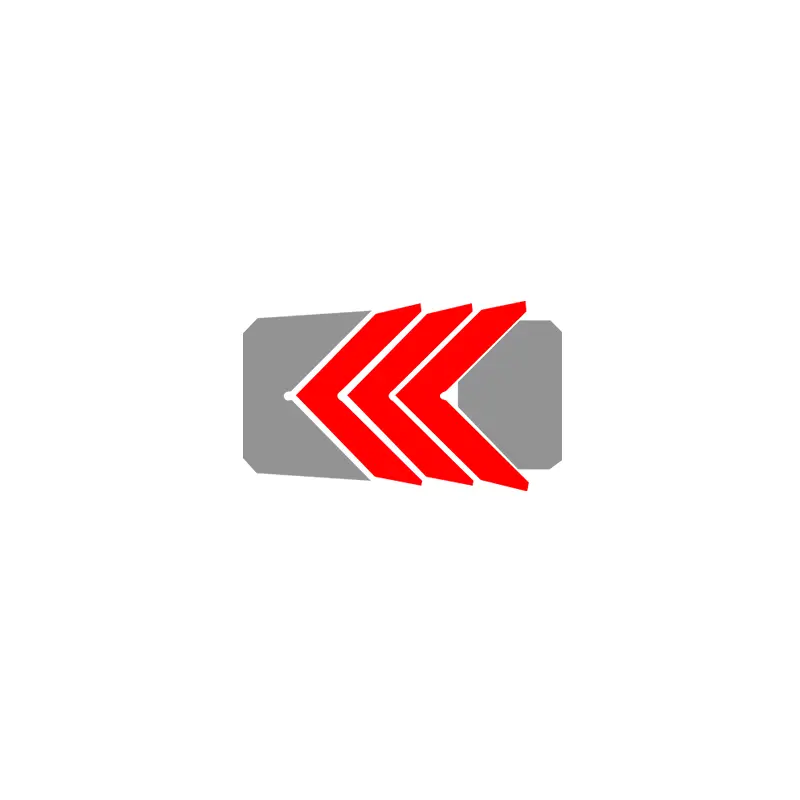

RCS110-112
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
|
Oppervlakte -afwerking |
R tmax (μm) |
RA (μm) |
|
Glijdend oppervlak bijpassend rubber/polyurethaanafdichtingen Glijdensoppervlak bijpassende PTFE -afdichtingen |
≤2.5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groef bodem Groefzijde |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP Profielondersteuningslengteverhouding |
50%-95% |
|
|
Tolerantie |
|
|
Φd |
F8 |
|
Φd |
H10 |
Voorbeeld bestellen
Model: RCS110-112
Gruove maat: 100x120x32
Materiaal: RC-PU-H+POM
Afdichttype: RCS110-112, RCS126-128
Hoofdtoepassing: voor zware industriële machines, persen
Voordelen: Geschikt voor oude zuigerstangen, open type eenvoudig te installeren Creeper
Materiaal: polyurethaan, polyoxymethyleen, nylon
|
Seal Groove -voorbeelden |
De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||
RCS119
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
|
Oppervlakte -afwerking |
R tmax (μm) |
RA (μm) |
|
Glijdend oppervlak bijpassend rubber/polyurethaanafdichtingen Glijdensoppervlak bijpassende PTFE -afdichtingen |
≤2.5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groef bodem Groefzijde |
≤6.3 ≤15 |
≤1,6 ≤3 |
|
TP Profielondersteuningslengteverhouding |
50%-95% |
|
|
Tolerantie |
|
|
Φd |
F8 |
|
Φd |
H10 |
Voorbeeld bestellen
Model: RCS119
Gruove maat: 100x109.4x7.1
Materiaal: PTFE2+NBR
SEAL Type: RCS119
Hoofdtoepassing: chemische industrie, snelle cilinders en positioneringsmachines. Voedselindustrie, farmaceutische industrie.
Voordelen: bestand tegen hoge temperaturen en verschillende chemische media, lage wrijvingscoëfficiënt, geen kruip, goede droge wrijvingskenmerken, lage statische en wrijvingswaarden.
Materiaal: PTFE+bladveer
|

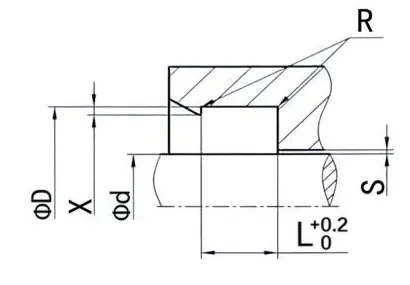

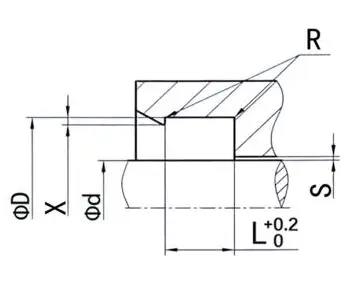

Seal Groove -voorbeelden |
De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximale extrusiekloof |
|||
|
100 bar |
200 bar |
400 bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
