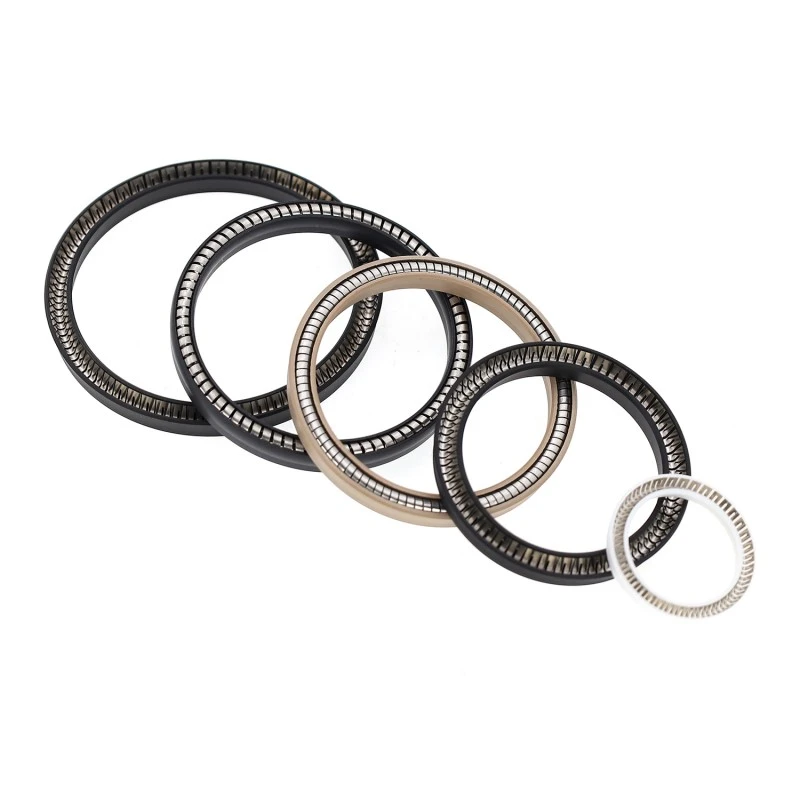

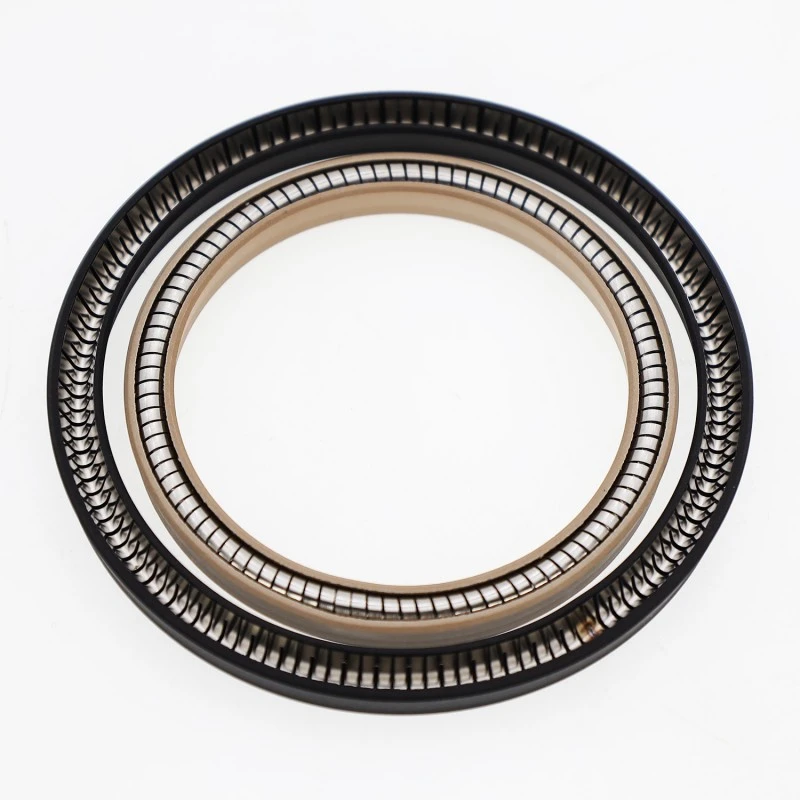

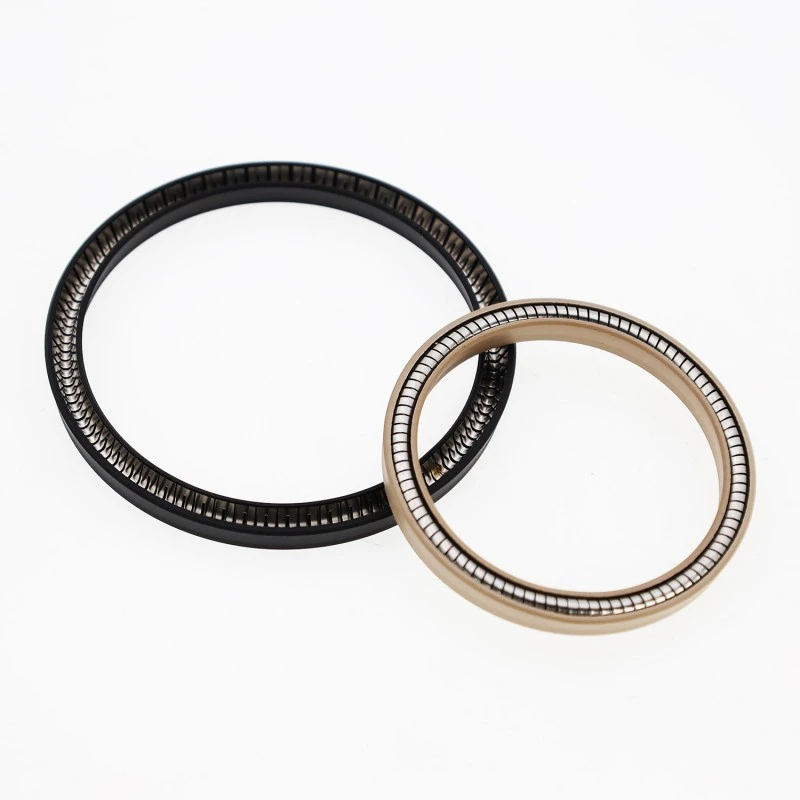

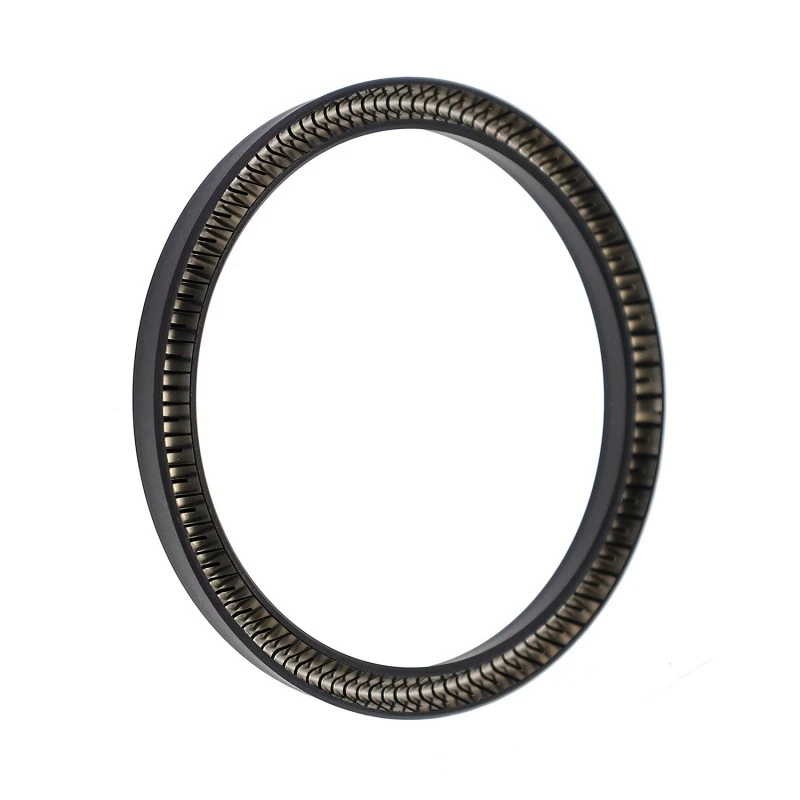

De RC16 veerbekrachtigde afdichting bestaat uit een roestvrijstalen veer en hoogwaardig kunststof. De roestvrijstalen veer kan een V-vormige of een O-vormige veer zijn. Bij gebruik van de RC16-B moet het juiste elastomeermateriaal worden geselecteerd.
|
Druk MPa |
Snelheid m/s |
Temperatuur °C |
Medium |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Bijna alle media |
Materiaalkeuze
1. Het materiaal van de O-ring kan worden geselecteerd uit: R01 Nitrilrubber (NBR), R02 Fluorrubber (FKM), enz.
2. Afdichtingsringmaterialen omvatten: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, enz.
3. Roestvrijstalen veren kunnen O-vormig of V-vormig zijn.
Bestelvoorbeeld
RC16-40-PTFE4+V: Asdiameter 40, materiaal afdichtring is PTFE4, roestvrijstalen veer is V-vormige veer.
RC16-B-40-PTFE4+R02: Asdiameter 40, materiaal afdichtring is PTFE4, bijpassende O-ring is gemaakt van fluorrubber.

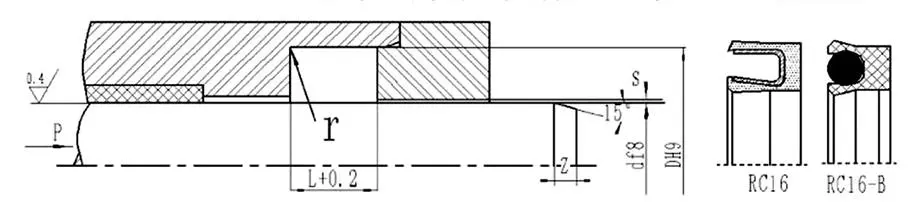

Specificaties en parametertabel (elke maat binnen het opgegeven bereik is beschikbaar)
|
df8 |
DH9 |
L+0,2 |
Smax(<20MPA) |
Smax(<40MPA) |
Zmin |
rmax |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8L |
0.4 |
|
10~19,9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Installatie van de PTFE-afdichting: Over het algemeen worden open groeven gebruikt; voor installatie in gesloten groeven verwijzen wij u naar pagina 160 van de installatie-instructies voor de PTFE-afdichting.
Specificaties en afmetingentabel (Als uw gewenste specificaties niet in deze tabel staan, neem dan contact op met ons bedrijf; wij kunnen producten leveren tot 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
De afdichtingsoplossingen van Ruichen zijn met succes toegepast in tal van iconische projecten en kritische apparatuur over de hele wereld. Onze hogedrukafdichtingen zijn geselecteerd door een gerenommeerde Europese fabrikant van windturbines voor gebruik in het hydraulische pitchcontrolesysteem van hun offshore windturbines. Deze afdichtingen hebben al meer dan vijf jaar betrouwbaar gewerkt in omgevingen met extreme zoutnevel, hoge luchtvochtigheid en lage temperaturen, en hebben veel lof gekregen van de klant.
Ondertussen zijn onze chemisch bestendige afdichtingsproducten met succes geëxporteerd naar een groot petrochemisch project in het Midden-Oosten, waar ze worden gebruikt in veeleisende chemicaliëntransportpompen. Hun corrosiebestendigheid heeft de klant geholpen een veilige, lekvrije continue productie te realiseren.
Deze succesvolle internationale cases tonen ten volle aan dat Ruichen-producten voldoen aan de strengste kwaliteits- en toepassingsnormen ter wereld.
