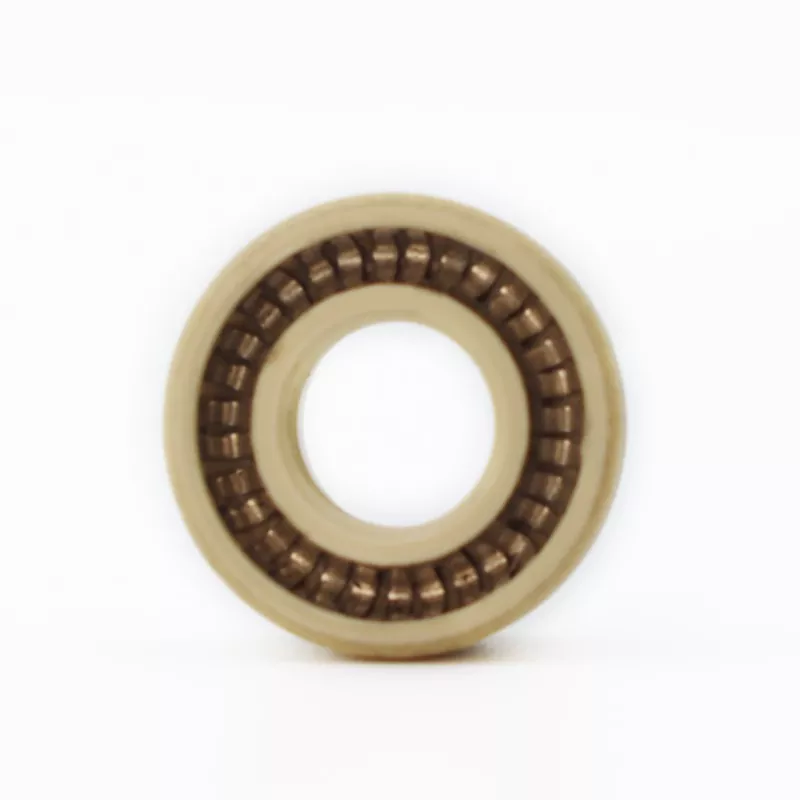

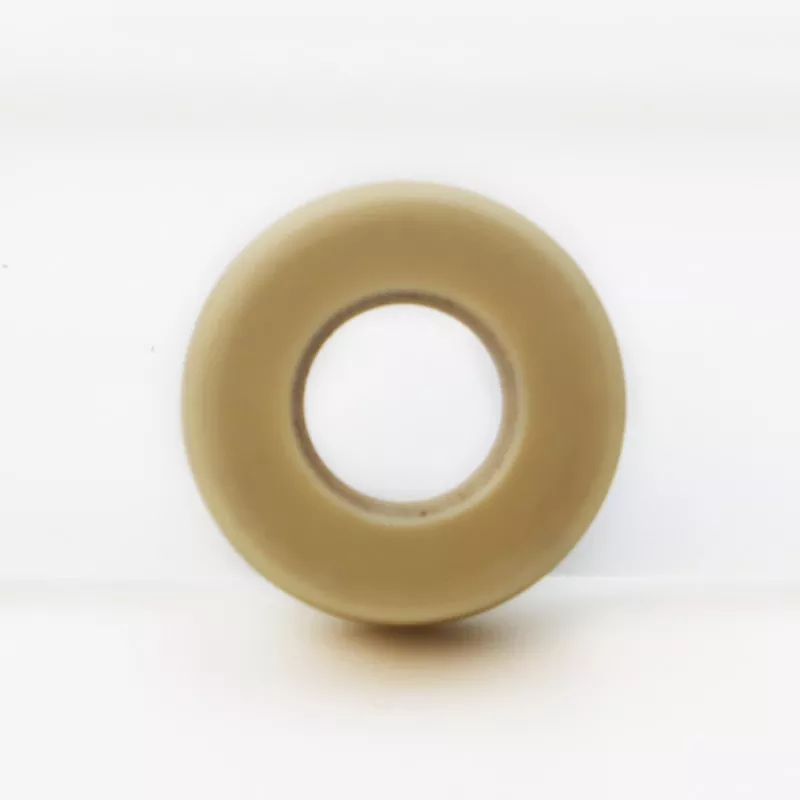

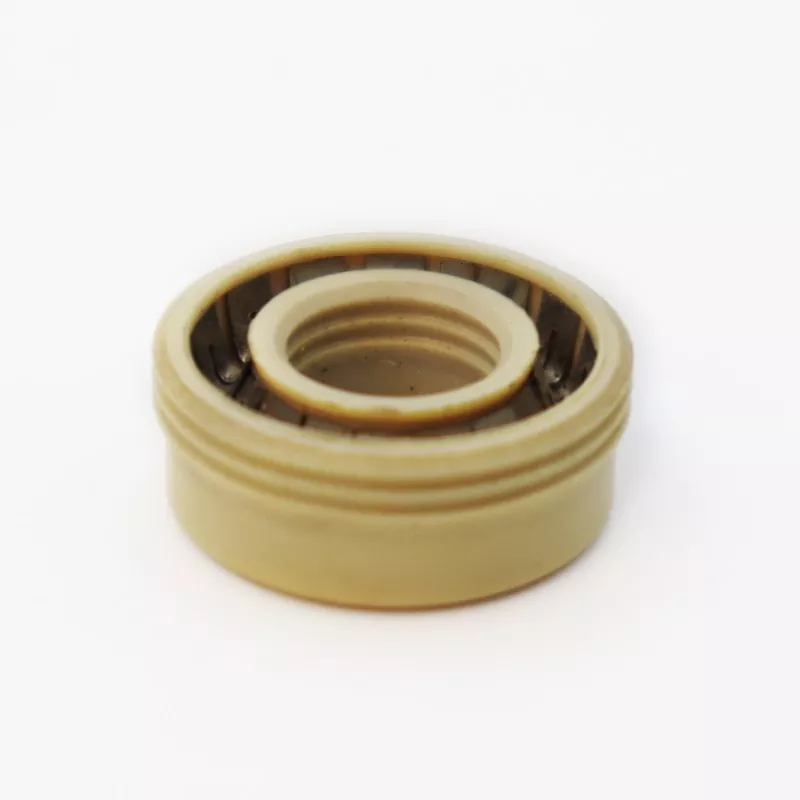

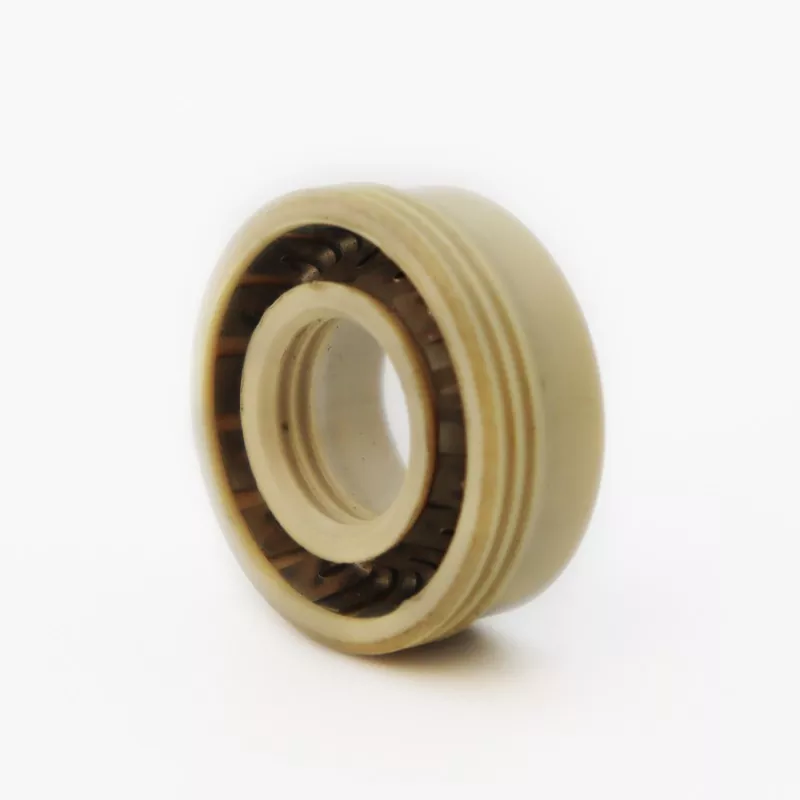

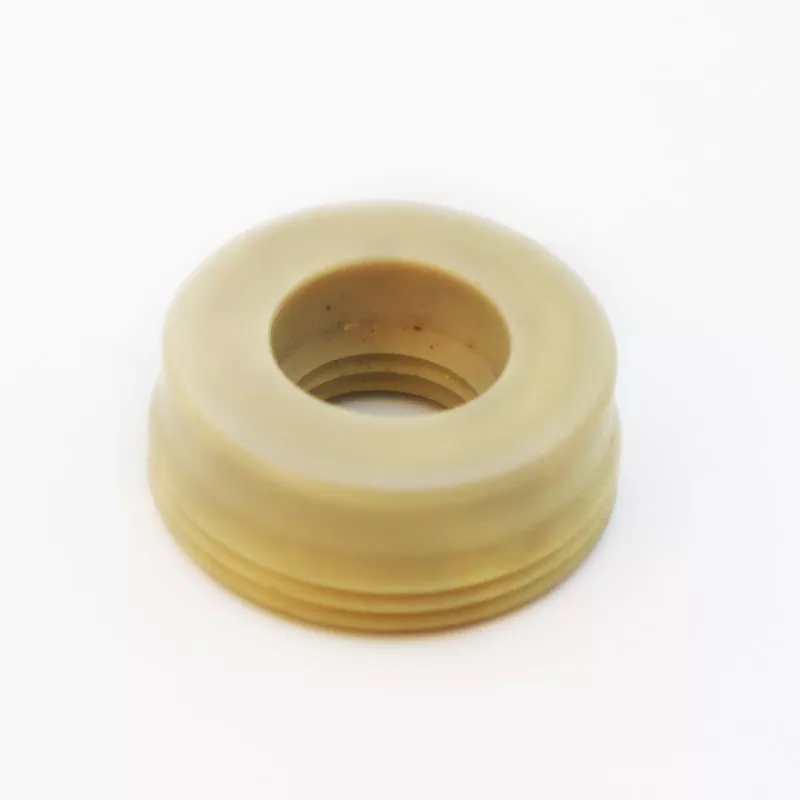

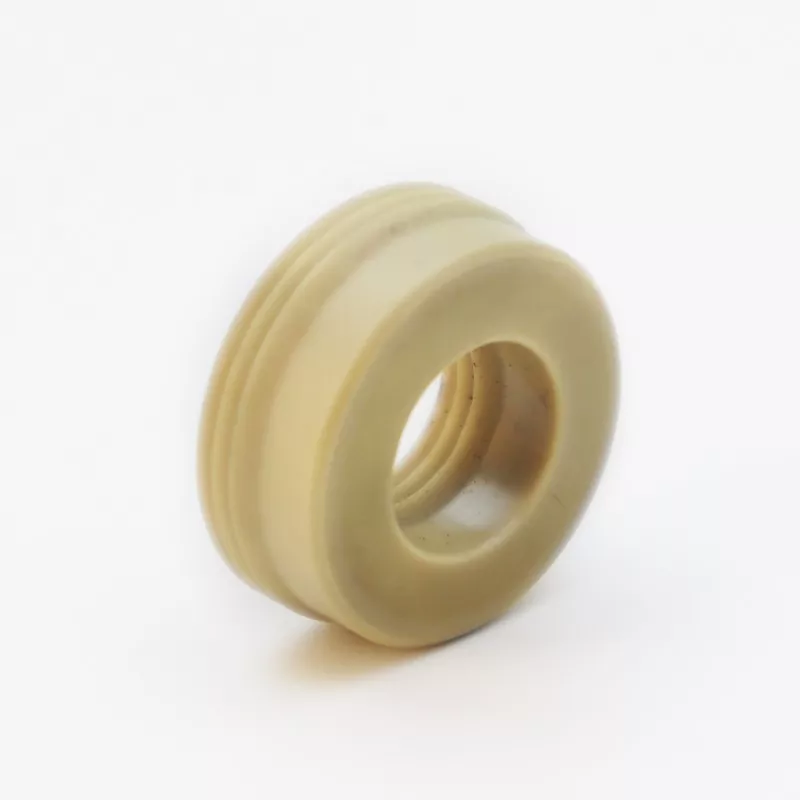

De Ruichen FS-C Multi-Lip veerbekrachtigde afdichting heeft een uniek gekarteld lipontwerp dat de afdichtingsprestaties aanzienlijk verbetert. Het FS-C-model is een ideale keuze voor toepassingen die strikte lekkagecontrole vereisen.
Het levert een stabiele, betrouwbare afdichting – waarbij lage wrijving in evenwicht wordt gebracht met een lange levensduur – bij een werkdruk tot 40 MPa (drukken die deze limiet overschrijden vereisen een gespecificeerde configuratie met brede groef).
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Snelheid (m/s) |
Temperatuur °C |
Media |
|
|
<40: Gebruik groefbreedte L >40 MPa: Gebruik groefbreedte L1 |
<10 |
BO/DO -35~+250 |
Ander -200~+250 |
Alle vloeistoffen, chemicaliën en gassen |
De multi-lipstructuur van dit model creëert meerdere afdichtingsbarrières, waardoor een uitstekende gas- en vloeistofdichtheid wordt gegarandeerd, zelfs bij lage druk. Het is specifiek ontworpen voor vacuümomgevingen of toepassingen met extreem lage drukverschillen, en is tevens geschikt voor werkdrukken tot 40 MPa (op voorwaarde dat een verbrede groef wordt gebruikt).
Ruichen FS-C veerbekrachtigde afdichtingen leveren uitzonderlijke prestaties in vacuümapparatuur, analytische instrumenten, precisiemeetapparatuur en kleppen met hoge specificaties. Hun wrijvingsarme eigenschappen en soepele beweging maken ze bijzonder geschikt voor toepassingen met nauwkeurige bewegingscontrole. Op maat gemaakte Ruichen FS-C-afdichtingen zorgen voor langdurige afdichtingsbetrouwbaarheid voor wetenschappelijke onderzoeksapparatuur, medische instrumenten en uiterst nauwkeurige industriële besturingssystemen.
Alle afmetingen binnen de opgegeven bereiken zijn beschikbaar.
Let op: Mochten de benodigde specificaties niet in deze tabel staan, neem dan contact met ons op; Producten tot een afmeting van 1600 mm zijn leverbaar.
|

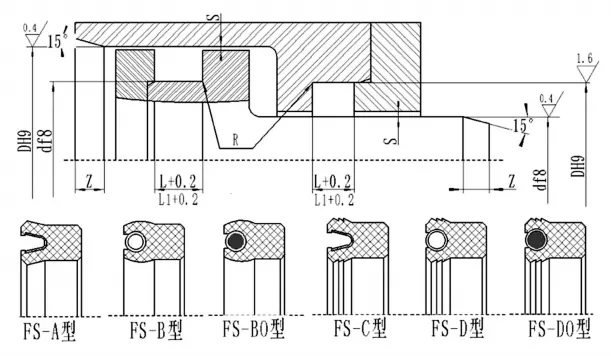

d |
D |
L+0,2 |
L1+0,2 (Toepasbaar voor drukken >40 MPa) |
Radiale speling Smax |
Afschuining lengte Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Installatie-opmerking: Voor hogedruktoepassingen (>40 MPa) moet een groef met de gespecificeerde breedte (L1) worden gebruikt en moeten de installatietoleranties strikt worden gecontroleerd.
