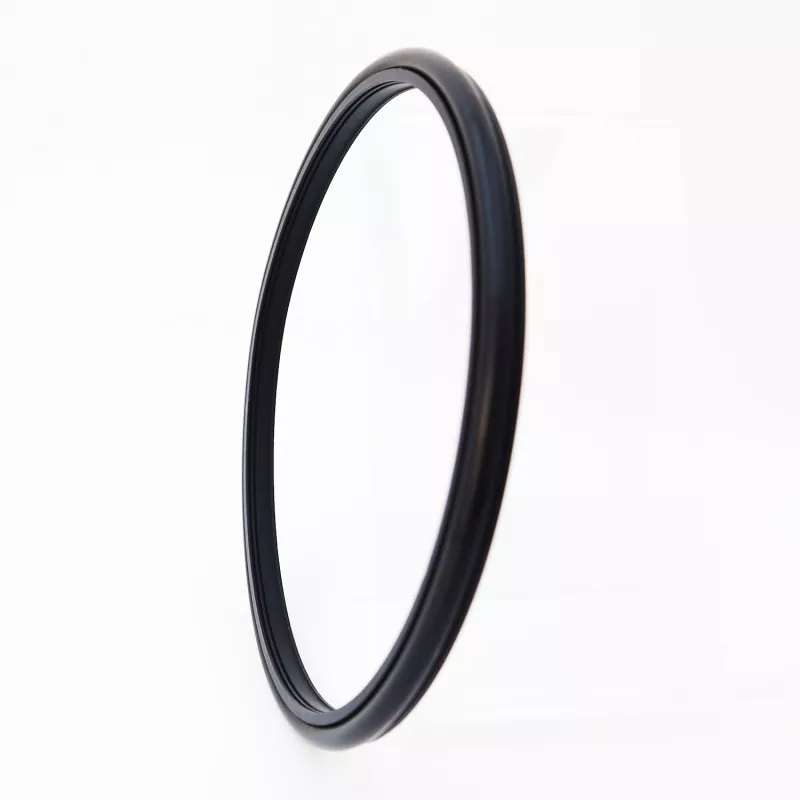

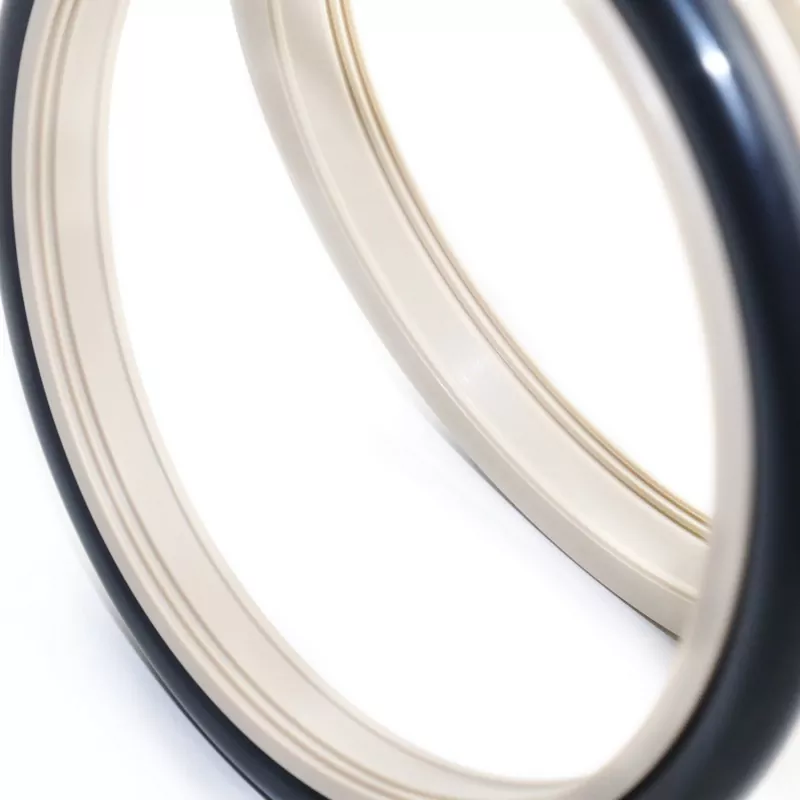

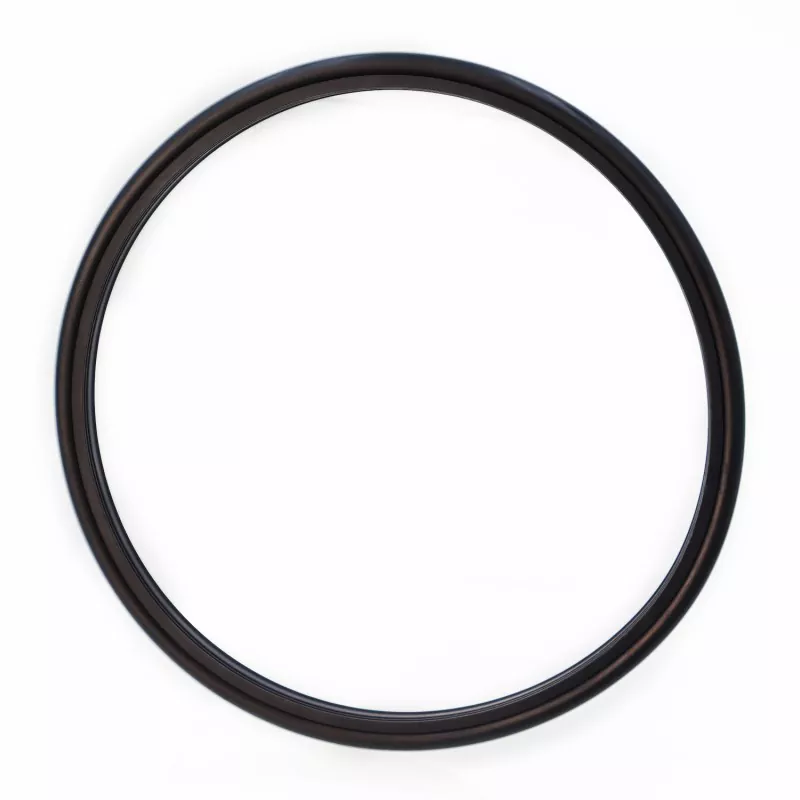

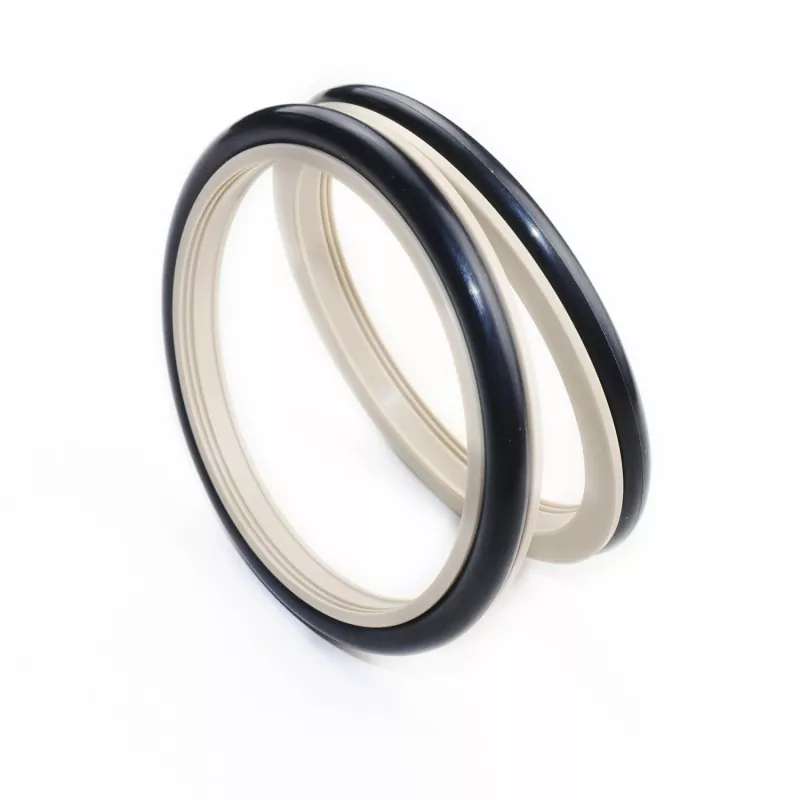

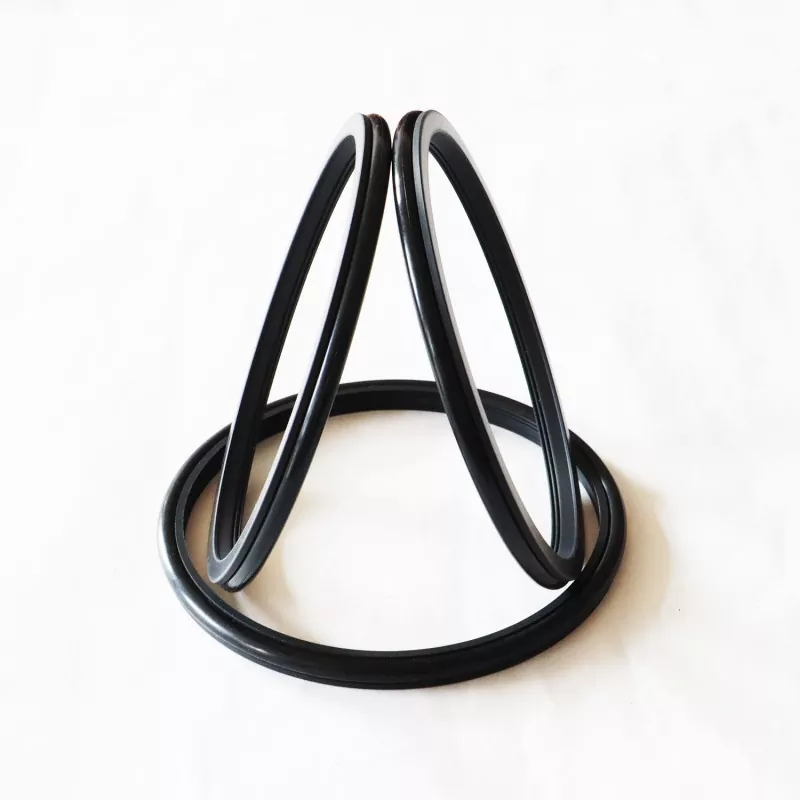

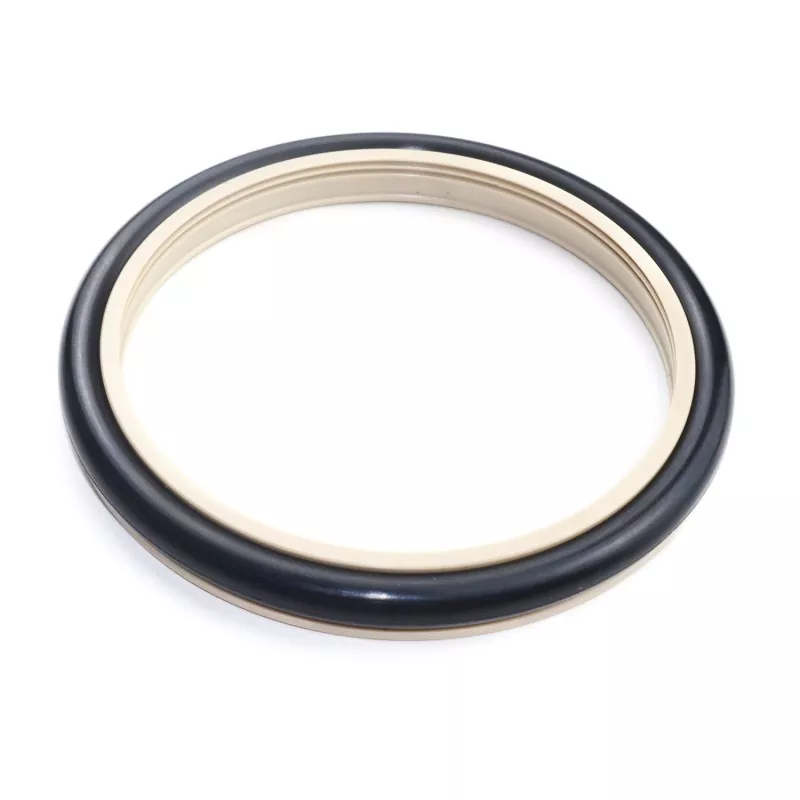

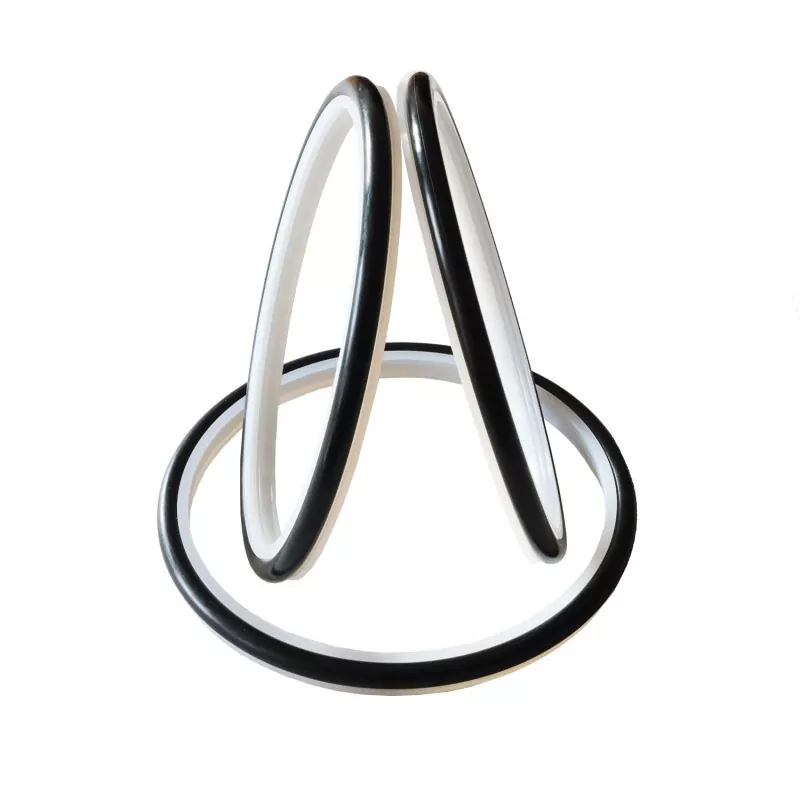

De versterkte gekartelde composietafdichting (cementslurryafdichting) voor zuigerstangen (assen) bestaat uit een speciaal ontworpen gekartelde afdichtring van hoogwaardig technisch plastic en een rubberen O-ring; het is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande en roterende toepassingen. Het wordt voornamelijk gebruikt in plunjerpompen, modderpompen, schroefboorgereedschappen, booreilanden, olie-exploratieapparatuur, betonmenginstallaties en meer.
De belangrijkste kenmerken zijn onder meer een lange levensduur, lage wrijving, uitstekende afdichtingsprestaties, compact ontwerp en gemak van installatie, gebruik en onderhoud. Het geoptimaliseerde ontwerp van het profiel en de dikte van de afdichtingslip zorgt voor een effectieve afdichting, zelfs bij blootstelling aan agressieve media zoals cementslurry.
Bij gebruik met modderachtige media wordt aanbevolen om smeervet tussen de twee (of meer) afdichtingstrappen te injecteren.
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Medium |
|
|
Reciprocerende beweging |
Roterende beweging |
|||
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
≤2 |
Water, modder, ruwe olie, hydraulische olie, emulsie |
|
-20 tot +200 (met FKM O-ring) |
||||
1. Compatibele O-ringmaterialen zijn onder meer: R01 nitrilrubber (NBR), R02 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE4; andere beschikbare materialen zijn onder meer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, enz.
Bestelmodel: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Asdiameter * Groefdiameter * Groefbreedte - Materiaalcode)
Maten binnen het opgegeven parameterbereik zijn beschikbaar.
|
Asdiameterbereik Standaard type d f8 RC2061 |
Asdiameterbereik Zwaar uitgevoerd d f8 RC2061-Z |
Groefdiameter DH9 |
Groef breedte L+0,2 |
Breedte afdichting L1 |
Hoekradius Rmax |
Radiale speling Smax |
Afschuining Zmin |
Diameter van de O-ringdoorsnede |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

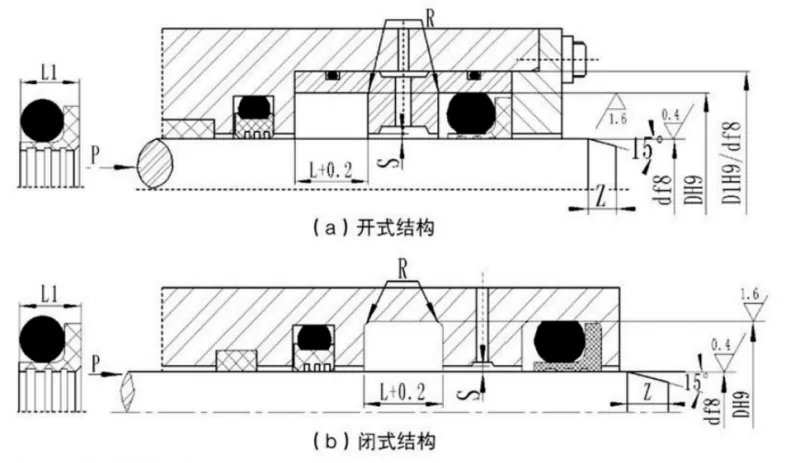

Opmerking: 1. Voor asdiameters ≤30 mm wordt een open groefontwerp aanbevolen.
2. Voor roterende afdichtingstoepassingen moet de oppervlaktehardheid van de roterende as HRC ≥58 zijn.
3. Voor drukken hoger dan 30 MPa wordt een H8/f8-passing aanbevolen voor de extrusiespleet.
