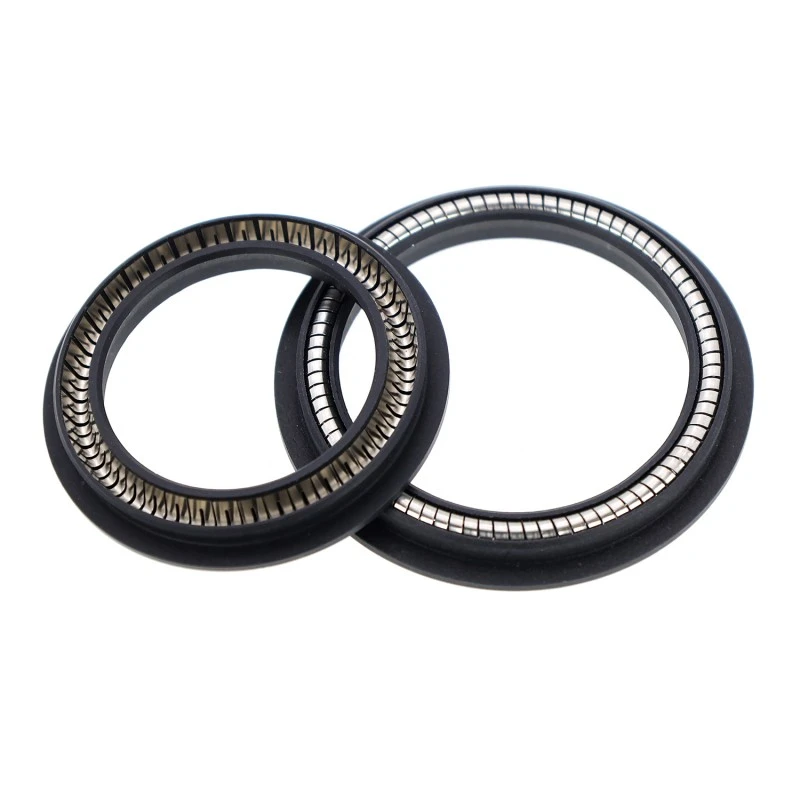

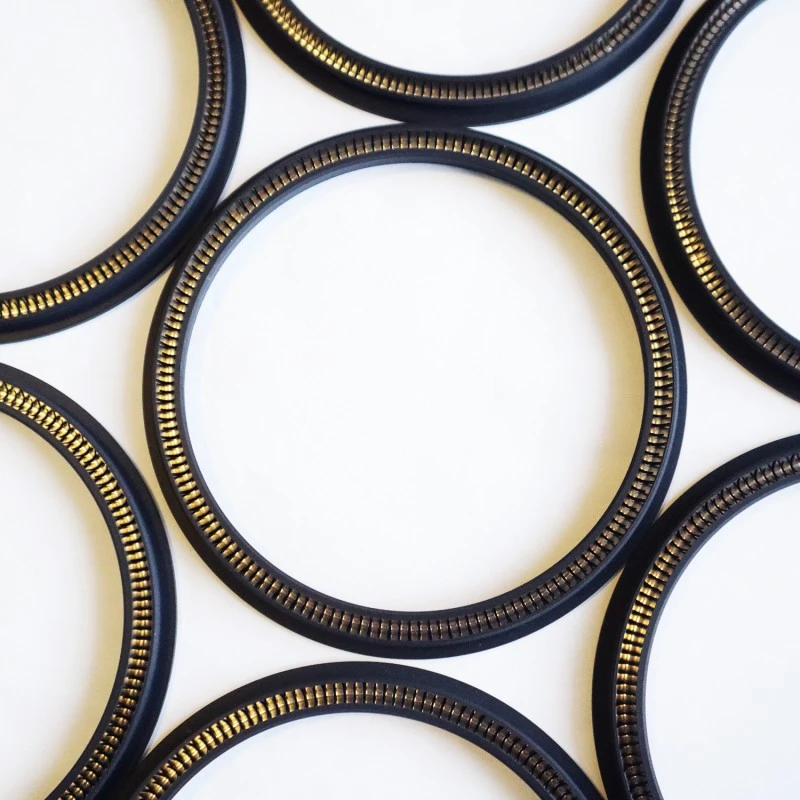

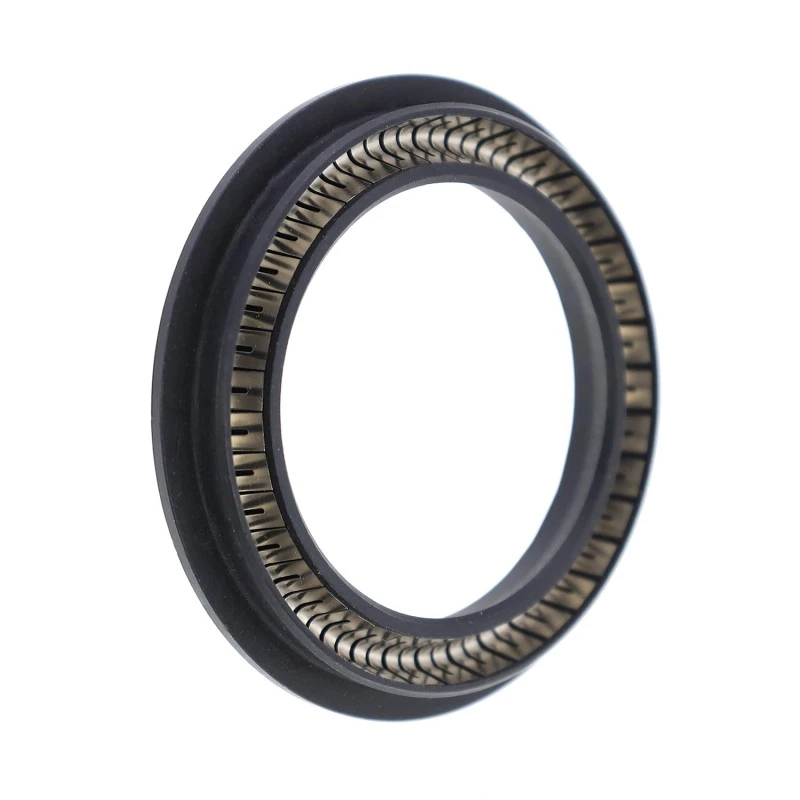

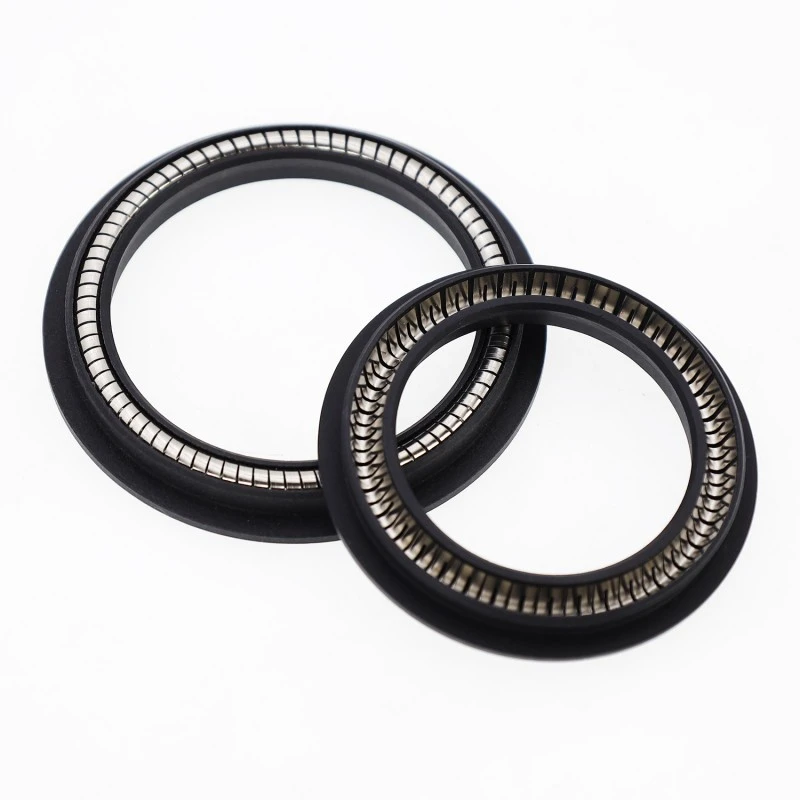

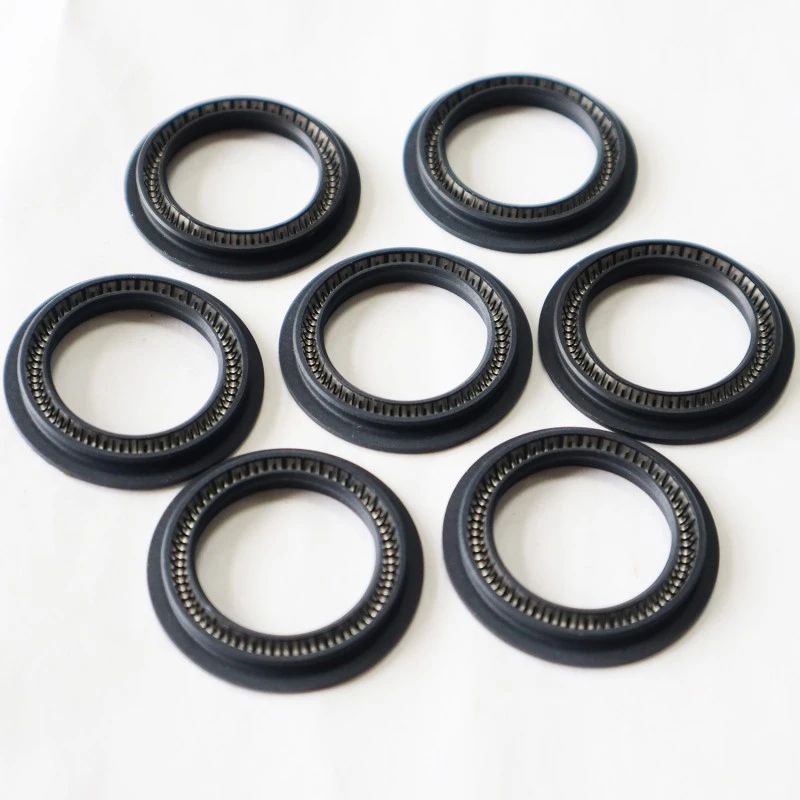

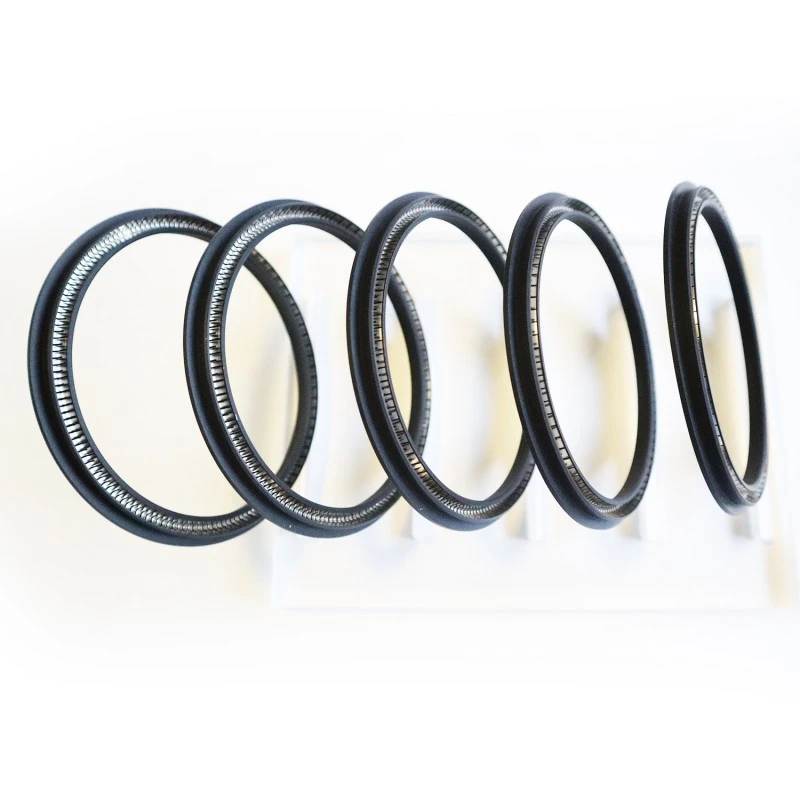

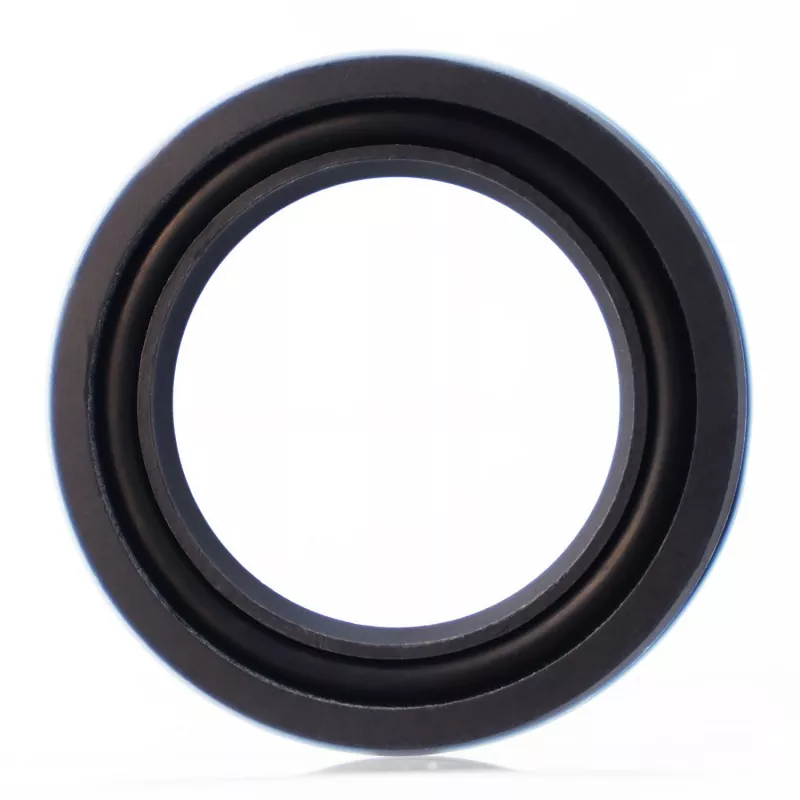

Veerbekrachtigde afdichtingen voor roterende assen zijn hoogwaardige, unidirectionele drukafdichtingen die worden gebruikt in toepassingen met roterende assen. De RC2055 roterende afdichting bestaat uit een roestvrijstalen veer en hoogwaardig kunststof. Bij gebruik van RC2055-B en RC2055-C moet het juiste elastomeermateriaal zorgvuldig worden geselecteerd.
Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd voorkomen)
|
Druk/MPa |
Temperatuur / °C |
Snelheid /m/s |
Medium |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Bijna alle vloeibare en gasvormige media |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Materiaalkeuze
1. Beschikbare O-ringmaterialen zijn onder meer: R01 Nitrilrubber (NBR), R02 Fluorrubber (FKM), enz.
2. Materialen voor afdichtingsringen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, enz.
3. Roestvrijstalen veer: V-vormige veer.
Controle van het productieproces
De moderne productiebasis van RuiChen is uitgerust met uiterst nauwkeurige spuitgietmachines, automatische vacuümvulkaniseermachines en CNC-precisiebewerkingsapparatuur. Tijdens het productieproces gebruiken we SPC-methoden (Statistical Process Control) om belangrijke procesparameters zoals temperatuur, druk en tijd in realtime te bewaken, zodat elk gegoten product een hoge consistentie en stabiliteit vertoont.
Voor kritische producten implementeren we een 100% inspectiesysteem, in plaats van willekeurige steekproeven, om ervoor te zorgen dat elke aan onze klanten geleverde afdichting gekwalificeerd is.
Bestelvoorbeeld
RC2055-40-PTFE4+V: Asdiameter 40, materiaal afdichtring PTFE4, roestvrijstalen veer is V-vormig.
RC2055-B-40-PTFE4+R02: Asdiameter 40, materiaal afdichtring PTFE4, bijpassende O-ring is fluorrubber.
RC2055-C-40-PTFE4+R02: Asdiameter 40, materiaal afdichtring PTFE4, bijpassende O-ring is fluorrubber.

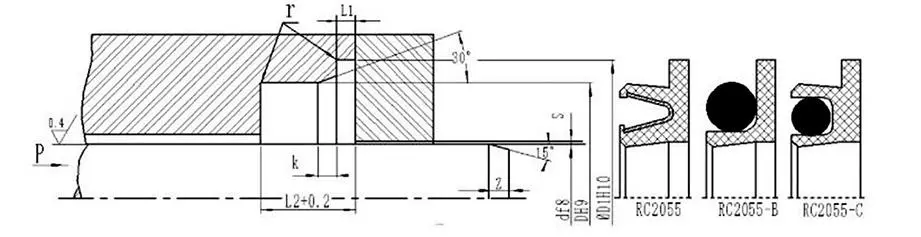

Specificatiestabel (alle specificaties binnen het parameterbereik zijn beschikbaar)
|
Bereik staafdiameter df8 |
Groefdiameter DH9 |
Groefdiameter D1H10 |
Rand diepte L1 |
Groefbreedte L |
Afschuining k importeren |
Radiale speling Smax |
Afschuining lengte |
max |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Opmerking: Het wordt aanbevolen dat de oppervlaktehardheid van de roterende as HRC ≥ 58 is.
Specificaties en afmetingentabel (deze tabel geldt voor RC2055-B en RC2055-C, die dezelfde specificaties hebben)
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
Model |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Let op: Als de vereiste specificaties niet in deze tabel staan, neem dan contact op met ons bedrijf. Wij kunnen producten leveren tot een afmeting van 1600 mm.
