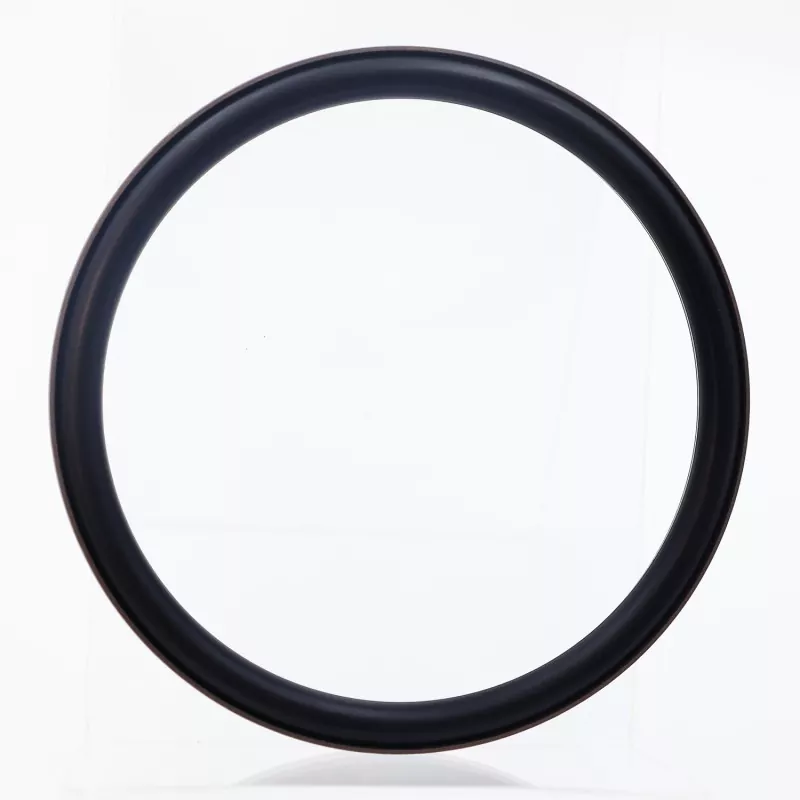

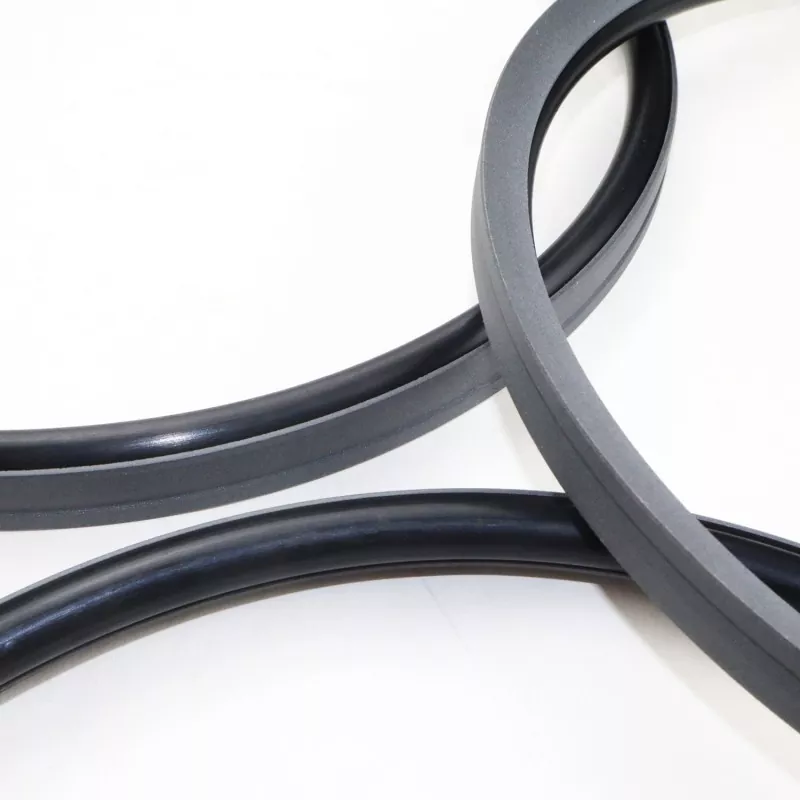

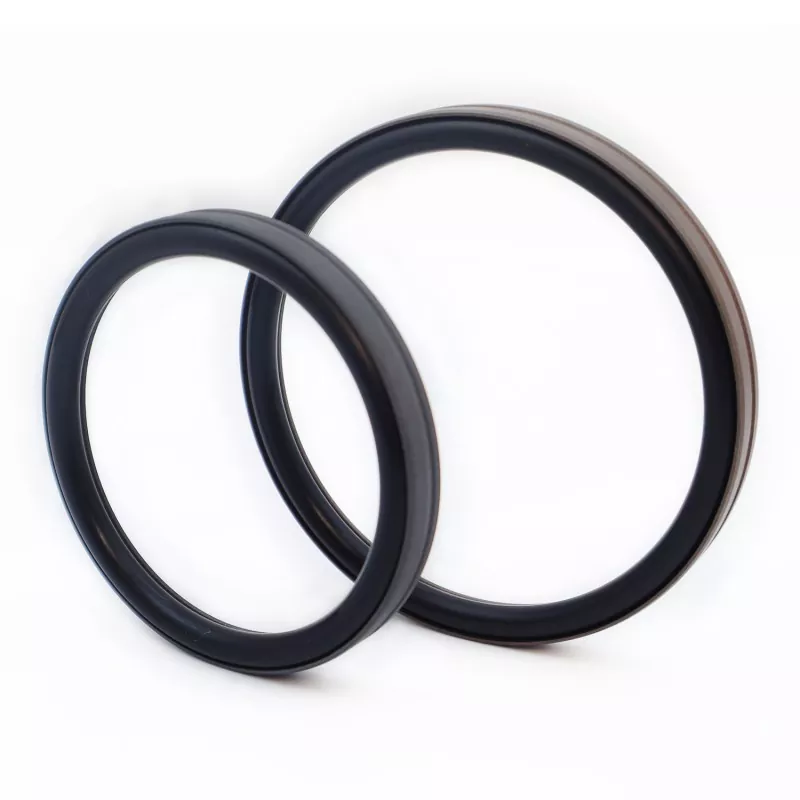

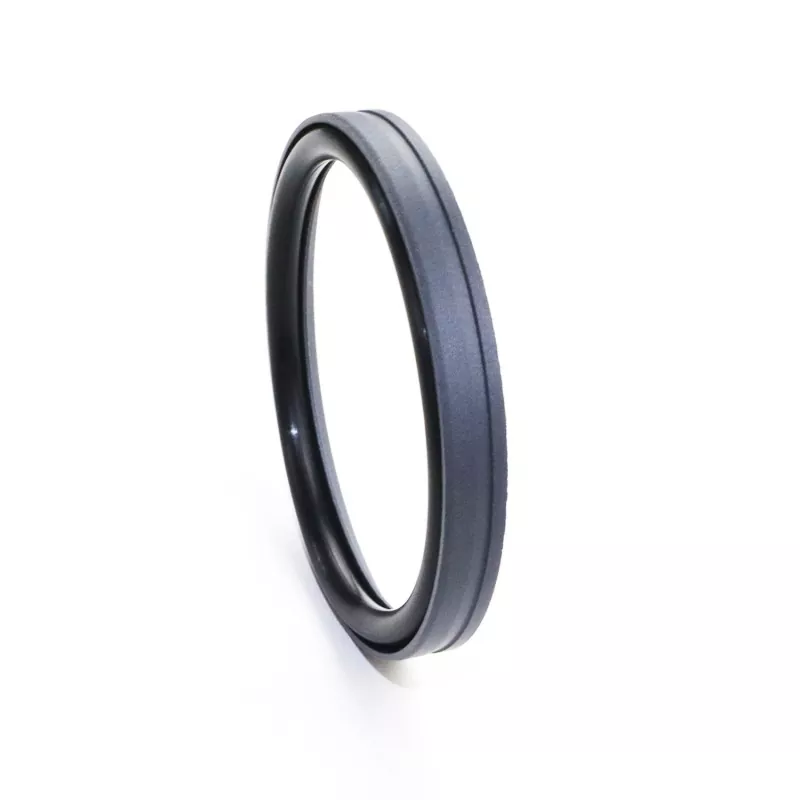

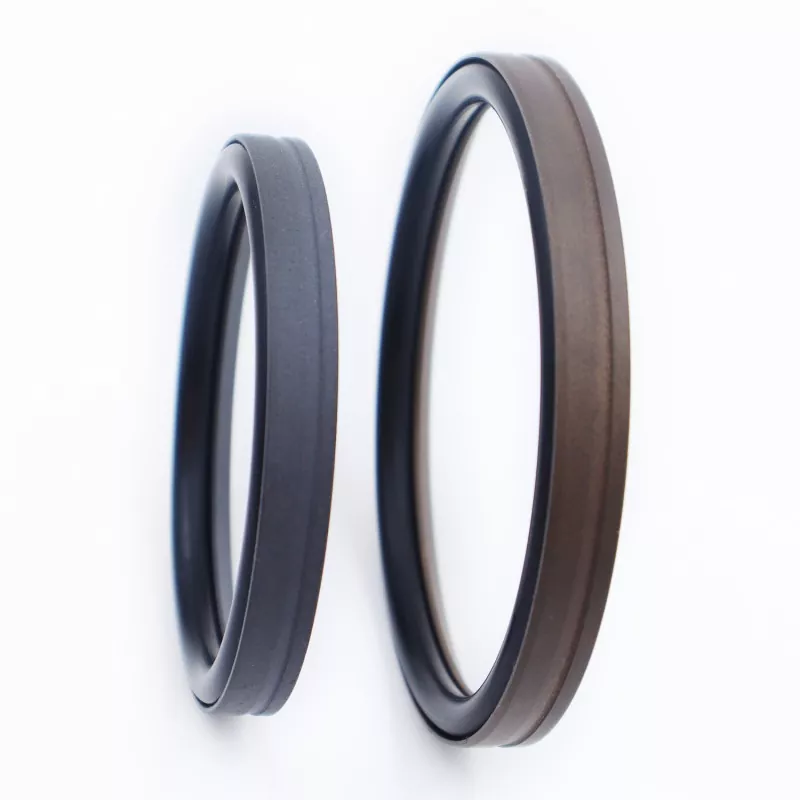

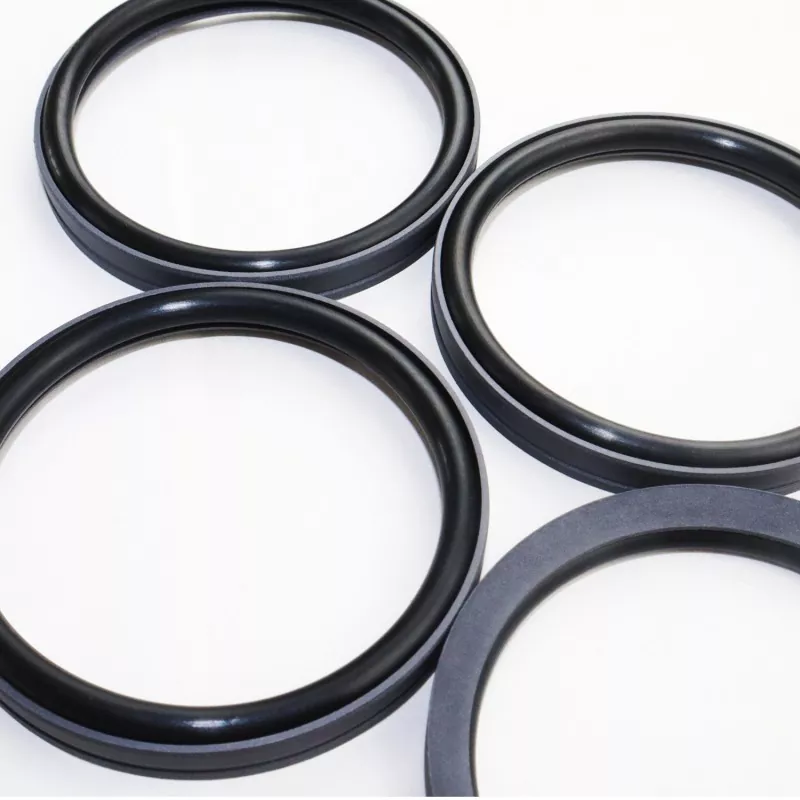

De gecombineerde afdichting van het Bore Foot-type bestaat uit een voetvormige afdichtring van PTFE (of een PTFE-composiet) en een rubberen O-ring; het is ontworpen voor enkelwerkende afdichtingen in hydraulische en pneumatische heen en weer gaande toepassingen. Het is onderverdeeld in de RC53- en RC54-series op basis van de bijpassende O-ring (compatibel met de GB1235-standaard). Dankzij het dunne lipontwerp van de afdichtring biedt deze een uitstekende vervolgcompensatie en superieure afdichtingsprestaties. Het presteert goed onder zowel hoge als lage drukomstandigheden, werkt zonder "stick-slip" (kruipen), ondersteunt langdurige olievrije afdichting en wordt veel gebruikt voor hogedrukcilinderzuigers.
De wigvormige groef op het voetvormige afdichtingsoppervlak verbetert de afdichtingsintegriteit en de weerstand tegen verontreiniging, terwijl de wrijving wordt verminderd. Het structurele ontwerp verbetert ook het drukdragend vermogen van de afdichting. Over het algemeen is het niet geschikt voor installatie in gesloten groeven.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen;
2. Uitstekende afdichtingsprestaties onder zowel hoge als lage drukomstandigheden;
3. Lage wrijving, minimale ontsnappingsweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen stick-slip;
4. Lange levensduur; geschikt voor olievrije smeertoepassingen;
5. Geschikt voor hogedruk- en ultrahogedrukafdichting;
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid m/s |
Media |
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische oliën op minerale basis, brandwerende vloeistoffen (HFA/HFB), gassen enz. |
|
-20 tot +180 (met FKM O-ring) |
1. Compatibele O-ringmaterialen zijn onder meer: R01 nitrilrubber (NBR), R02 fluorelastomeer (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; andere beschikbare materialen zijn onder meer PTFE2, PTFE4 en andere hoogwaardige kunststoffen.

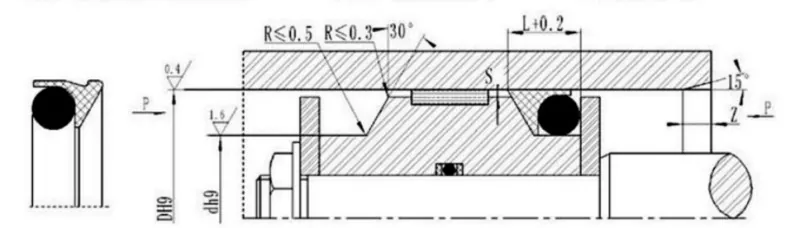

Bestelmodel: RC53-80x69.6x9.8-PTFE3-R01
Boringdiameter x groefdiameter x groefbreedte | PTFE3: Gewijzigde PTFE-materiaalcode | R01: Materiaalcode O-ring
Elke maat binnen het parameterbereik is beschikbaar
|
Diafragma bereik DH9 |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring Doen |
|
|
<40 MPa |
<60 MPa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Compatibel met GB1235 O-ringen; elke maat binnen het opgegeven bereik kan worden geleverd.
|
Diafragma bereik DH9 |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring Doen |
|
|
<40 MPa |
<60 MPa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Opmerking: Voor drukken >60 MPa wordt een H8/8-passingstolerantie gebruikt bij het basisgebied van de afdichting en is de afdichtingsspeling Smax bij ultrahoge druk <0,05.
