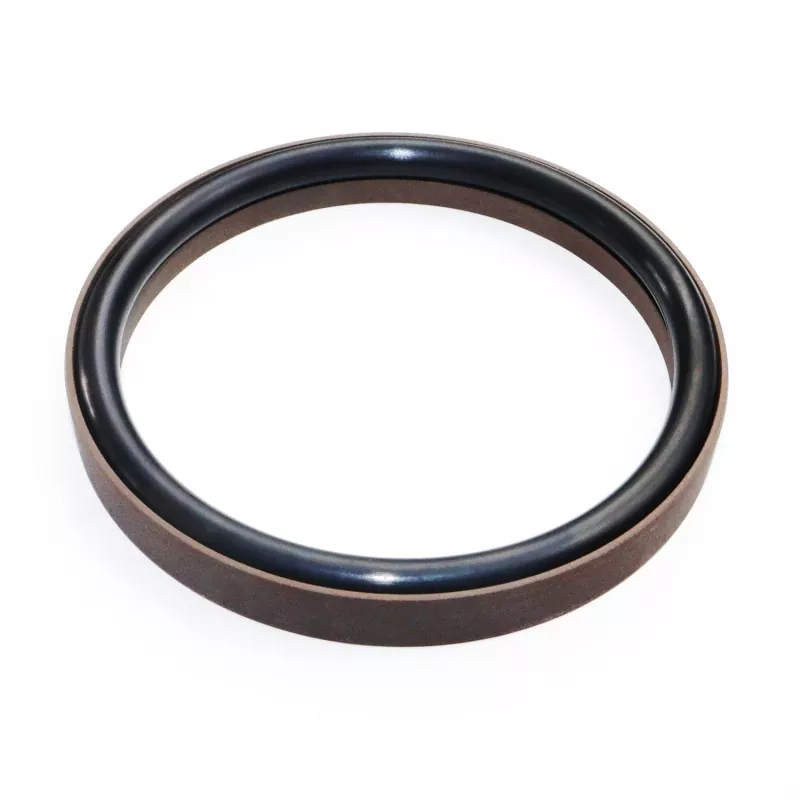

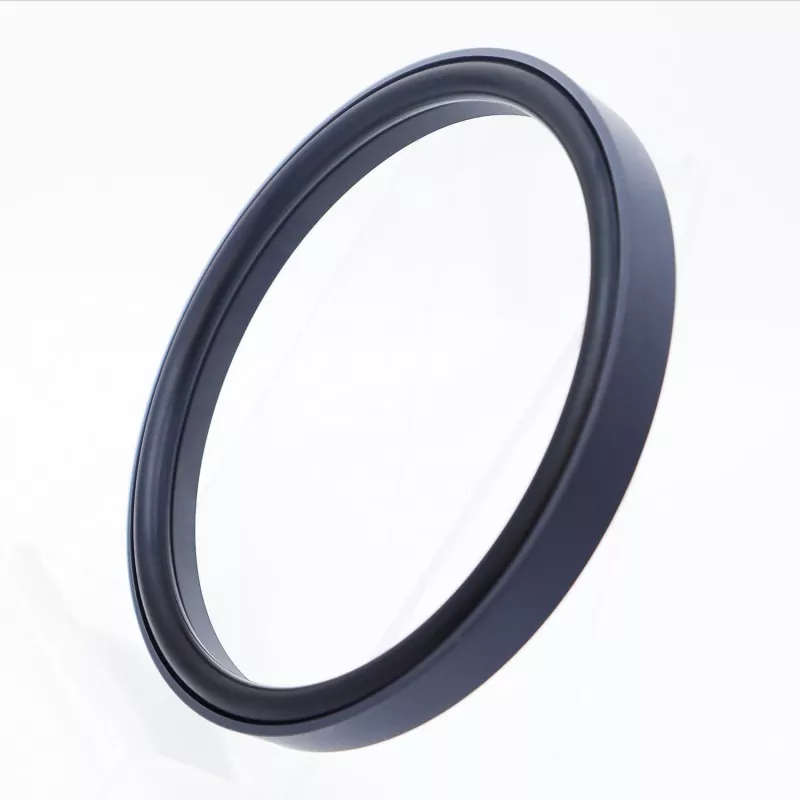

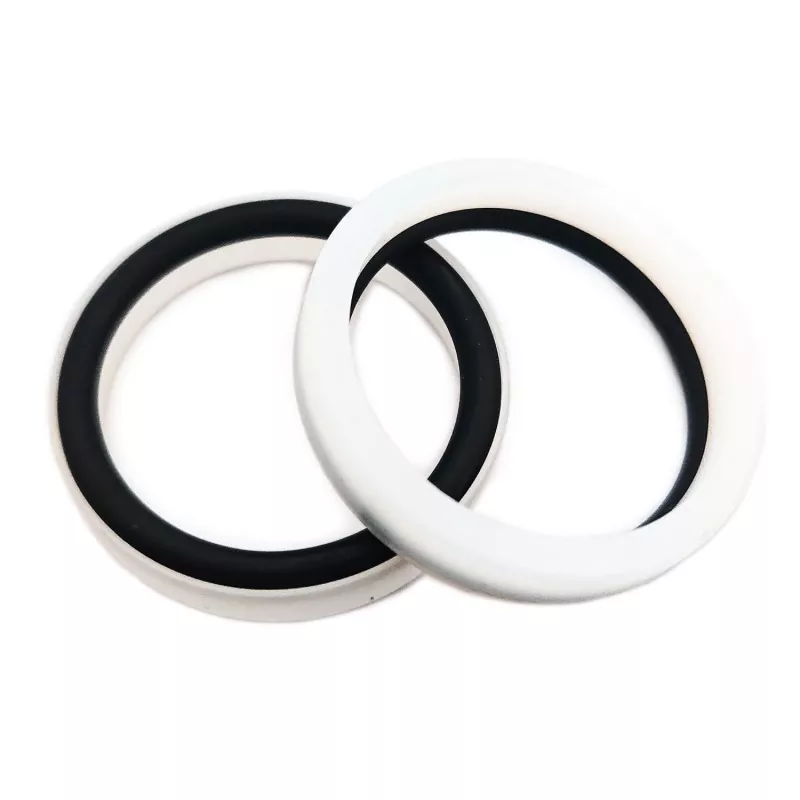

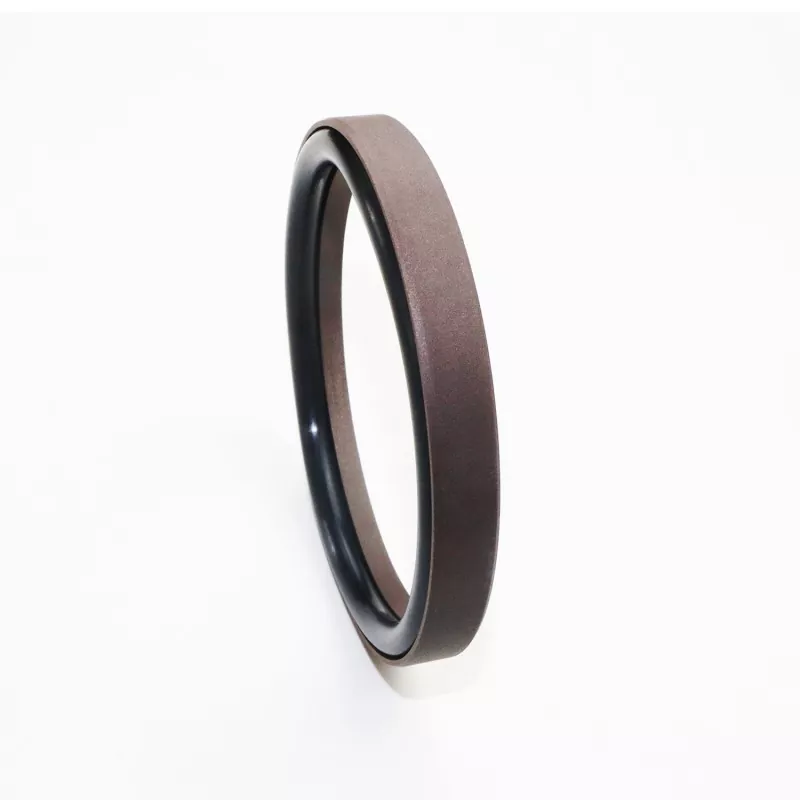

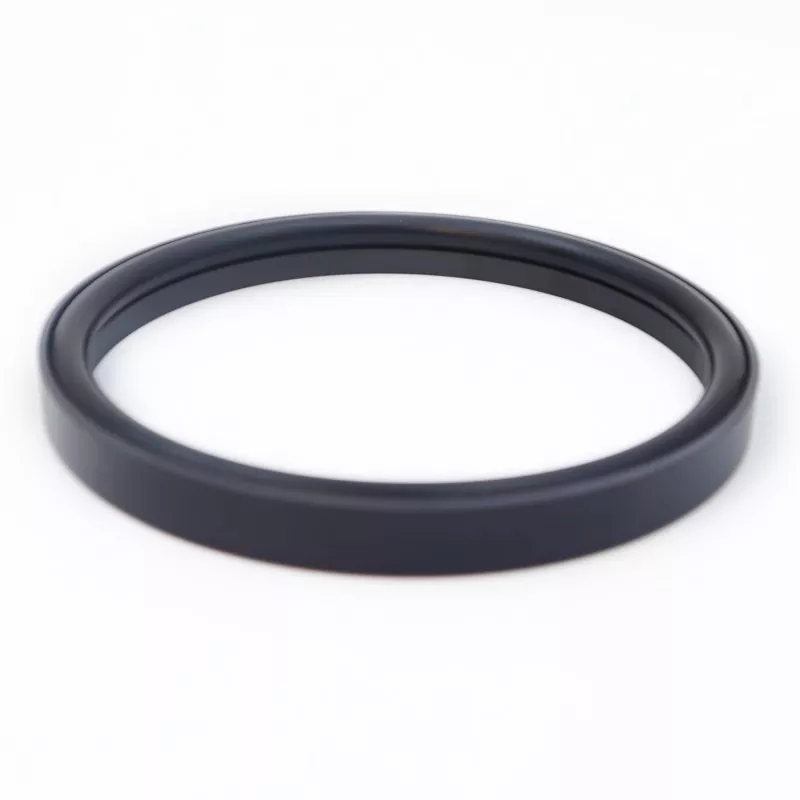

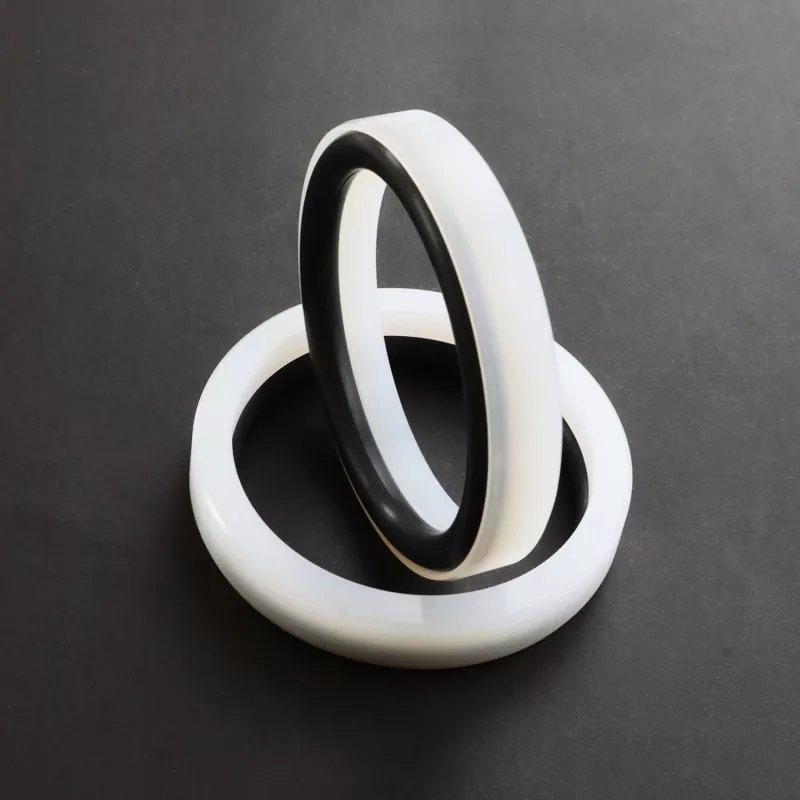

De Reinforced Step Combined Seal for Rod (ontworpen voor toepassingen op ultrahoge druk en op waterbasis) bestaat uit een versterkte rechthoekige afdichtring gemaakt van PTFE (of een PTFE-composiet) en een rubberen O-ring. Het is verkrijgbaar in de RC58- en RC59-serie, afhankelijk van de specifieke gebruikte O-ring (conform de GB1235-norm). Het biedt prestaties met lage wrijving (geen weerstand bij het opstarten en een soepele heen en weer gaande beweging zonder stick-slip) en is geschikt voor langdurig gebruik in olievrije omgevingen, waardoor de kans op uitval van apparatuur aanzienlijk wordt verminderd en de onderhoudskosten worden verlaagd.
Dankzij de geoptimaliseerde dikte van de afdichtring presteert de afdichting effectief, zelfs bij gebruik met water of andere media met een lage viscositeit. Het structurele ontwerp van de versterkte afdichtring verbetert ook de weerstand tegen hoge en ultrahoge drukken. Normaal gesproken kan deze afdichting niet in een gesloten groef worden geïnstalleerd.
1. Lage wrijving: minimale opstartweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen stick-slip;
2. Lange levensduur: geschikt voor olievrije smeringstoepassingen;
3. Geschikt voor het afdichten van hogedruk- en ultrahogedruksystemen, evenals media met een lage viscositeit, zoals water;
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid m/s |
Media |
|
≤200 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische oliën op minerale basis, brandwerende vloeistoffen (HFA/HFB), water, etc. |
|
-20 tot +200 (met FKM O-ring) |
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorelastomeer (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; alternatieve materialen zijn onder meer PTFE2, PTFE4 en andere hoogwaardige kunststoffen.
Bestelmodel: RC58—80x69,2x10,5—PTFE3—R01
Model - Boringdiameter x Groefdiameter x Groefbreedte | PTFE3 - Gemodificeerde PTFE-materiaalcode | R01 - Materiaalcode O-ring
Specificaties binnen het parameterbereik zijn beschikbaar.
|

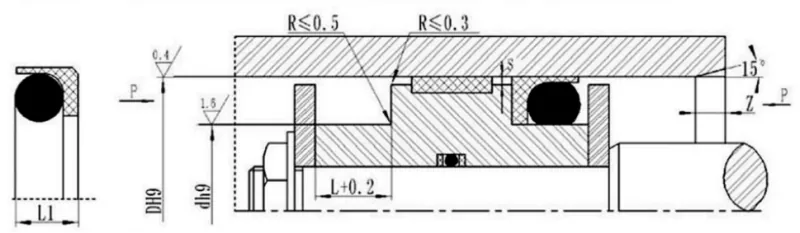

Standaardmodel DH9 RC58 |
Lichte belasting DH9 RC58-Q |
Zwaar uitgevoerde DH9 RC58-Z |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Hoogte afdichting L1 |
Hoekradius Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring Doen |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13~23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24 ~ 49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49,9 |
50~121,9 |
13~23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24 ~ 49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000 ~ 1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Opmerking: Voor drukken >60 MPa wordt een H8/f8-passingstolerantie gebruikt bij het afdichtingsbasisgebied; voor ultrahogedrukafdichting, Smax < 0,05.
Compatibel met GB1235 O-ringen; elke maat binnen het opgegeven parameterbereik kan worden geleverd.
|
Diafragma bereik DH9 |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Radiale speling Smax |
Hoekradius Rmax |
Afschuining Zmin |
Draaddiameter O-ring Doen |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166 ~ 1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
