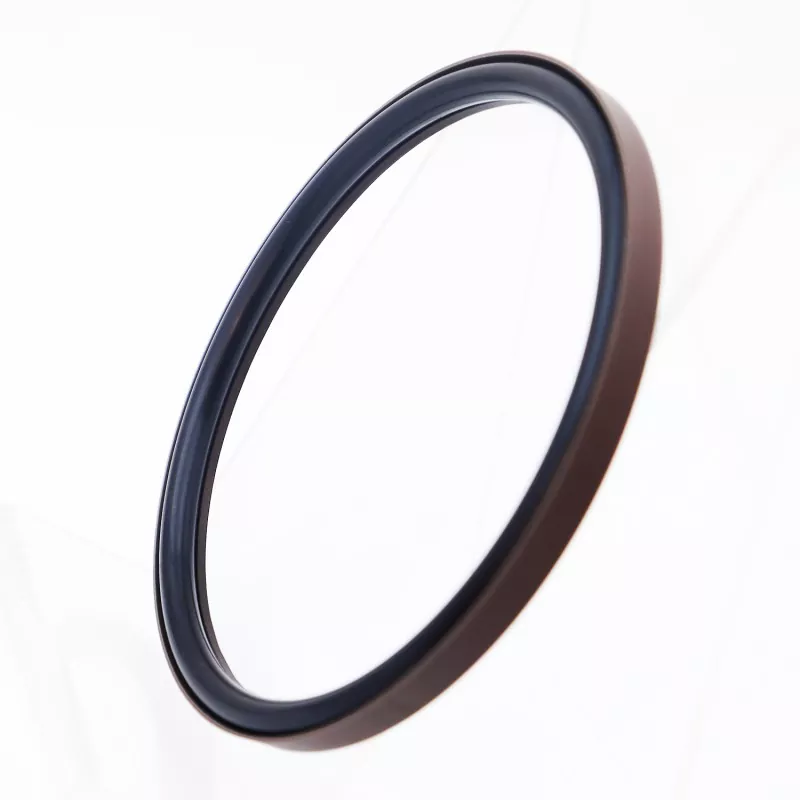

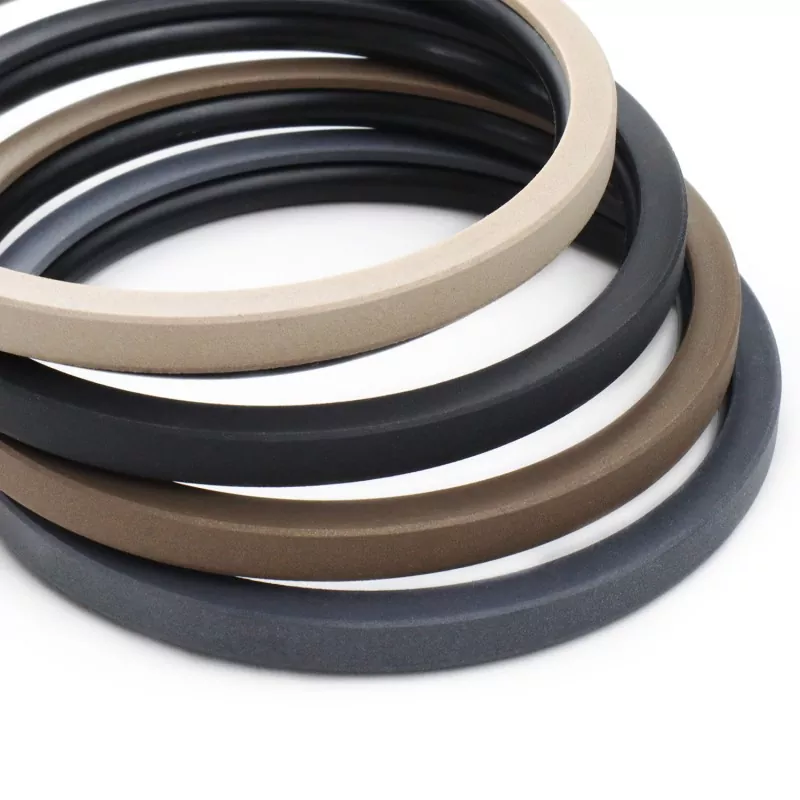

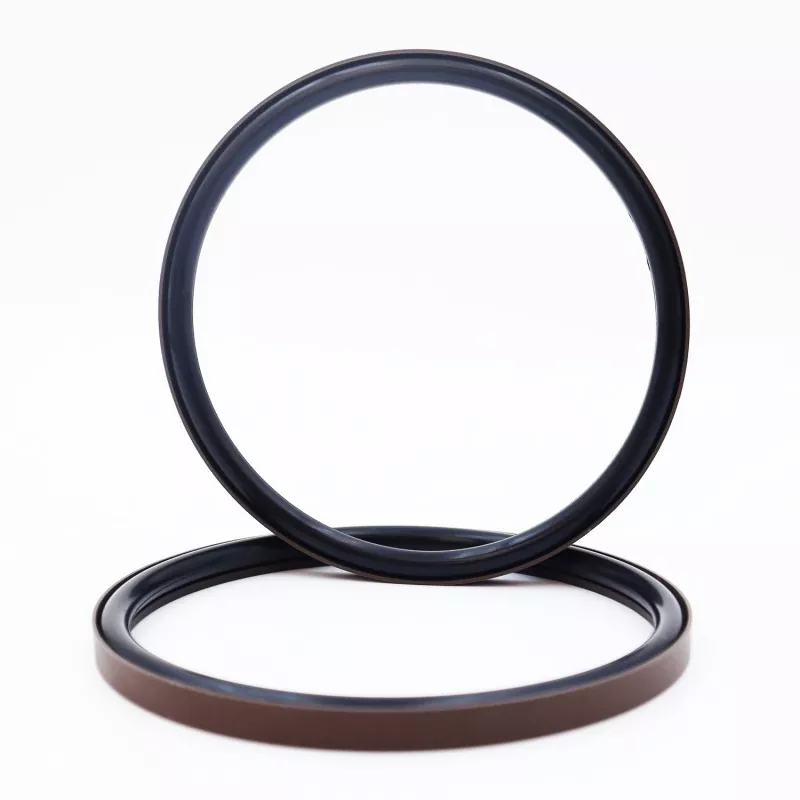

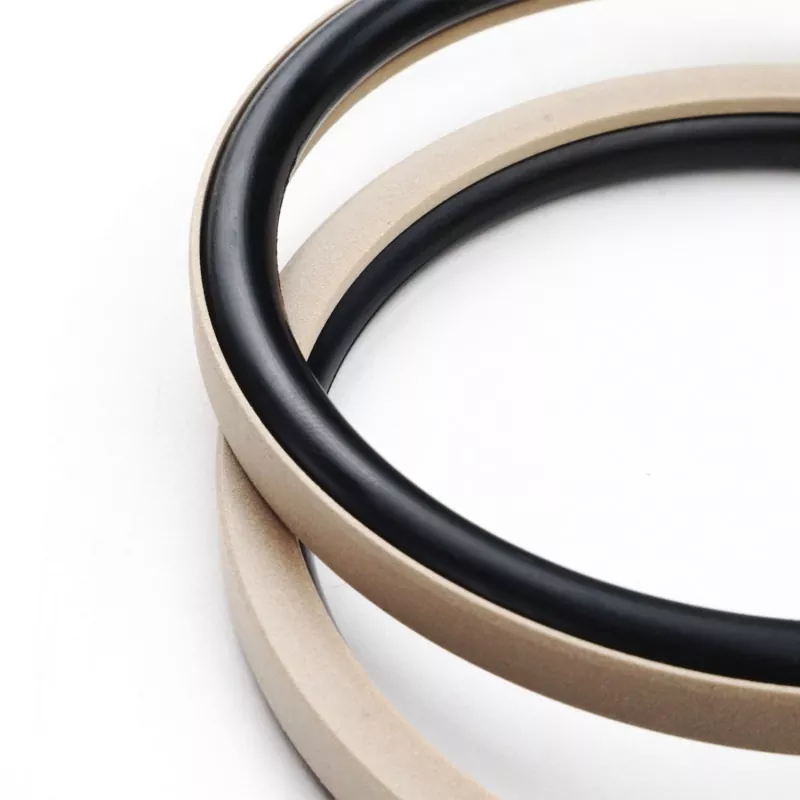

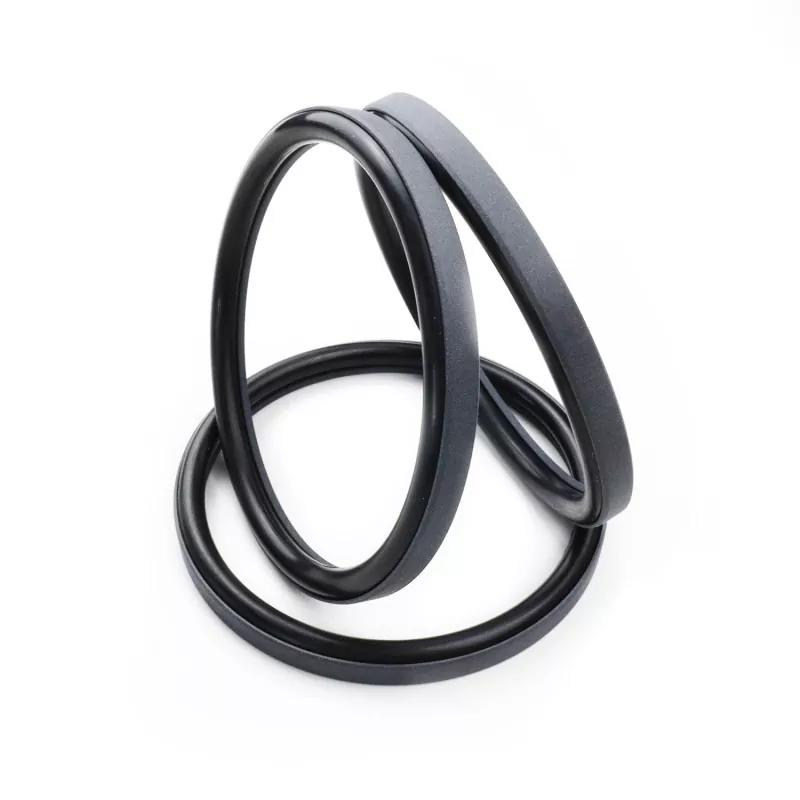

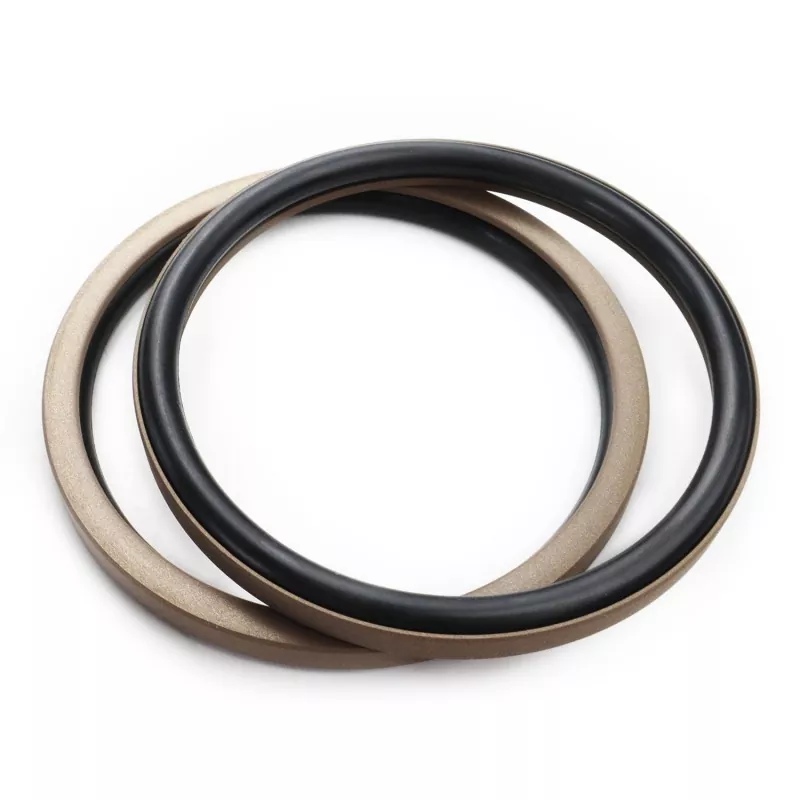

De haakse gecombineerde afdichting voor zuiger bestaat uit een rechthoekige afdichtring van PTFE (of een PTFE-composiet) en een rubberen O-ring; het is ontworpen voor enkelwerkende afdichtingen in hydraulische en pneumatische heen en weer gaande toepassingen. Het is onderverdeeld in de RC51- en RC52-series op basis van de bijpassende O-ring (compatibel met de GB1235-standaard). De rechthoekige afdichtring heeft een ontwerp met dunne lippen dat uitstekende vervolgcompensatiemogelijkheden biedt, wat resulteert in superieure afdichtingsprestaties.
Het product biedt een lage wrijvingscoëfficiënt en minimale uitbreekwrijving. Het zorgt voor een evenwichtige dynamische en statische wrijving, werkt soepel zonder "stick-slip" (schokkende bewegingen), ondersteunt olievrije smeringsomstandigheden en heeft een lange levensduur.
De compacte structuur past in standaardgroeven en maakt eenvoudige installatie en onderhoud mogelijk, waardoor het een ideale afdichtingskeuze is voor de zuigerconstructies van verschillende hydraulische cilinders.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen;
2. Uitstekende afdichtingsprestaties in zowel hoge- als lagedrukomgevingen;
3. Lage wrijving, minimale uitbraakwrijving, soepele werking, evenwichtige dynamische en statische wrijving en geen stick-slip;
4. Lange levensduur; geschikt voor olievrije smeertoepassingen;
5. Compact ontwerp; eenvoudig te installeren en te onderhouden;
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid m/s |
Media |
|
≤70 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische oliën op minerale basis, brandwerende vloeistoffen (HFA/HFB), gassen enz. |
|
-20 tot +180 (met FKM O-ring) |
1. Materialen voor de bijbehorende O-ring zijn onder meer: R01 Nitrilrubber (NBR), R02 Fluorelastomeer (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; andere beschikbare opties zijn onder meer PTFE2, PTFE4 en andere hoogwaardige kunststoffen.
Bestelmodel: RC51—80x70x7.6—PTFE3—R01
Model - Cilinderboring x groefdiameter x groefbreedte | PTFE3: Gewijzigde PTFE-materiaalcode | R01: Materiaalcode O-ring
Specificaties binnen de gespecificeerde bereiken zijn beschikbaar.
|

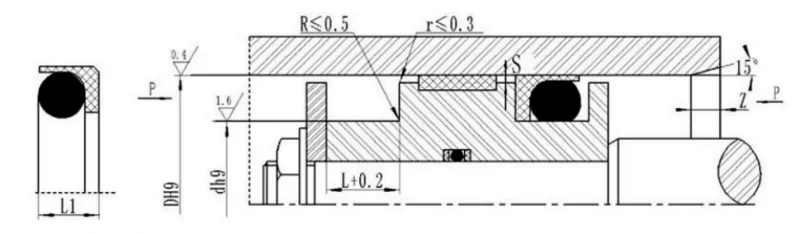

Standaardmodel DH9 RC51 |
Lichte belasting DH9 RC51-Q |
Zwaar uitgevoerde DH9 RC51-Z |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Hoogte afdichting L1 |
Radiale speling Smax |
Afschuining Zmin |
O-ring draaddiameter wel |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24 ~ 49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24 ~ 49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000 ~ 1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Opmerkingen:1. De light-duty serie is eenvoudiger te installeren in gesloten groeven breder dan 30 mm.
2. Raadpleeg het bedrijf voor installatie in gesloten groeven.
3. Voor drukken hoger dan 40 MPa dient u een H8/f8-passingstolerantie te gebruiken voor het basisgebied van de afdichting.
