Stervormige afdichtring

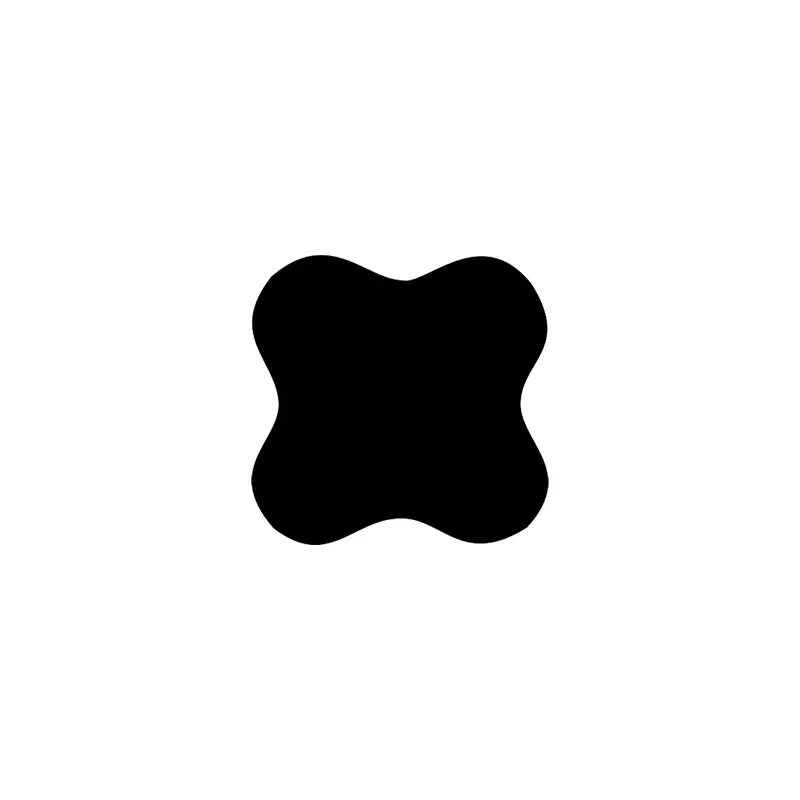

De stervormige afdichtring is een afdichting van vier lip met een X-achtige vorm, dus deze wordt ook een rubring genoemd. Het is een verbetering en verbetering op basis van de O-ring. De dwarsdoorsnede afmetingen zijn dezelfde als die van de O-ring van de Amerikaanse AS568A-standaard, en het kan in principe het gebruik van de O-ring vervangen.

Vergeleken met de O-ring vormt de stervormige afdichtring een smeerholte tussen de afdichtlippen, die een kleinere wrijvingsweerstand heeft en een kleine startweerstand. Omdat de flitsrand zich in het concave deel van de dwarsdoorsnede bevindt, is het afdichtingseffect beter. De niet-cirkelvormige dwarsdoorsnede vermijdt effectief het rollende fenomeen tijdens heen en weer bewegende beweging.

Het toepassingsbereik van de stervormige afdichtring is erg breed. Kies het juiste materiaal volgens de temperatuur, druk en medium. Om de stervormige afdichtring aan te passen aan de gegeven toepassing, moeten de wederzijdse beperkingen tussen alle werkparameters worden overwogen. Bij het bepalen van het toepassingsbereik moet de piektemperatuur, continue werktemperatuur en bedrijfscyclus worden overwogen. Bij roterende gelegenheden moet ook de temperatuurstijging veroorzaakt door wrijvingswarmte worden overwogen.

Deze X-vormige afdichtring is een zelfbestendig afdichtingselement. De afdichtkracht in de begintoestand hangt af van de compressiehoeveelheid en de hardheid van het materiaal. Naarmate de systeemdruk toeneemt, zal de compressie -vervorming van de afdichtring toenemen en zal de totale afdichtkracht toenemen, waardoor een betrouwbare afdichting wordt gevormd.

Productfuncties en toepassingen:

Selectie van stervormige afdichtring

Statische afdichting of bewuste lineaire beweging

(1) Gatafdichting: de binnendiameter van de stervormige afdichtring moet compatibel zijn met de groef, of minder dan ongeveer 2% van de bodemdiameter van de groef. Omdat de pre-compressiekracht die wordt gegenereerd door pre-compressie effectief kan voorkomen dat de afdichtring draait en rolt.

(2) Asafdichting: de binnendiameter van de stervormige afdichtring moet gelijk zijn aan of iets groter zijn dan de buitendiameter van de as, die binnen 1%kan worden geregeld. De afdichtingsring is gemakkelijker te installeren en heeft een langere levensduur.

Roterende afdichting

De binnendiameter van de stervormige ring is ongeveer 2 ~ 5% groter dan de diameter van de as die deze afdicht. Omdat de afdichtingsring wrijving en warmte genereert wanneer deze wordt gebruikt bij rotatie en het elastomeer zal krimpen na het verwarmen (joule verwarmingseffect). Om de smering en betrouwbare werking van de afdichtring te garanderen, moet een stervormige ring met een grotere binnendiameter dan de asdiameter worden geselecteerd. Over het algemeen kan een afdichtring met een kleinere dwarsdoorsnede voldoen aan de behoeften van statische afdichting, en omgekeerd moet een afdichtring met een grotere dwarsdoorsnede worden gebruikt om te voldoen aan de vereisten van dynamische afdichting. In het geval van hoge druk of grote extrusiekloof moet een rubberen materiaal met een hogere hardheid worden geselecteerd. De beste manier is om een ​​PTFE -rugring toe te voegen om schade door extrusie van hoge druk te voorkomen.

Materiaal

Het materiaal is over het algemeen Shaw A70 Nitril Rubber NBR. Andere materialen kunnen verwijzen naar de materialen die worden gebruikt voor O-ringen.

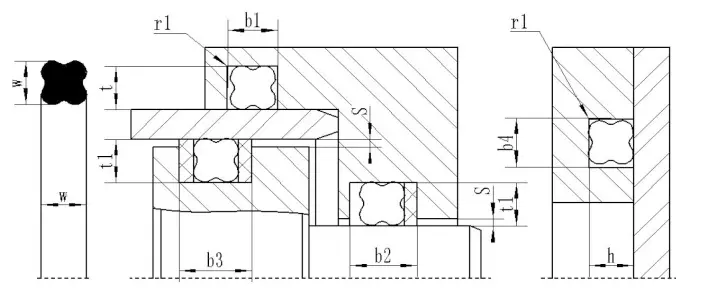

Star Ring Aanbevolen groove -ontwerp

STER-vormige afdichtring-X-ring (Amerikaanse standaard AS568A)

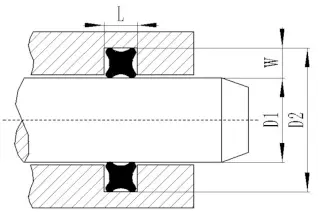

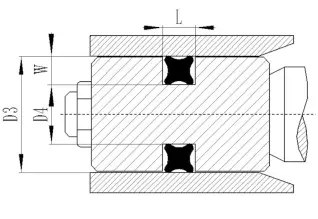

Zuiger stangafdichting (voor as)					Zuigerafdichting (gat)
Productmodel	Specificaties en dimensies		Staafafdichtingen			Zuigerafdichting		Slotbreedte
	Binnendiameter DN	CS-sectionele diameter CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
