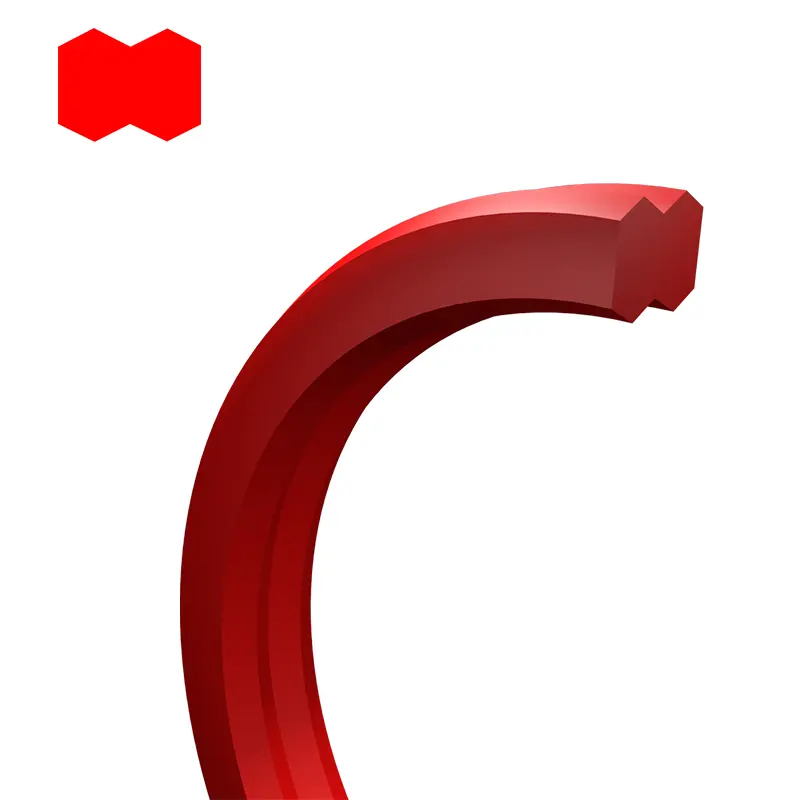

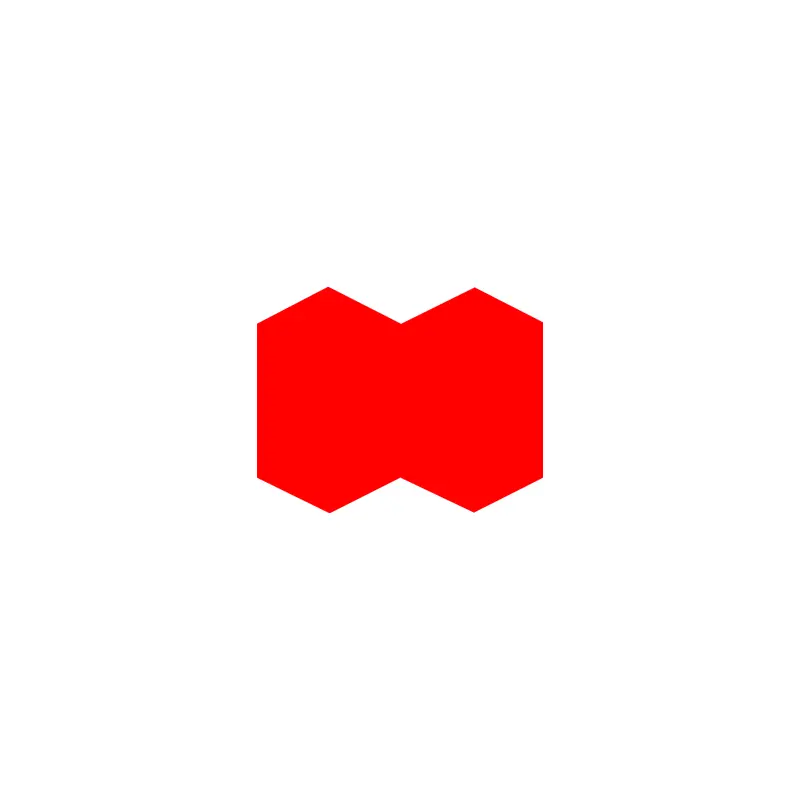

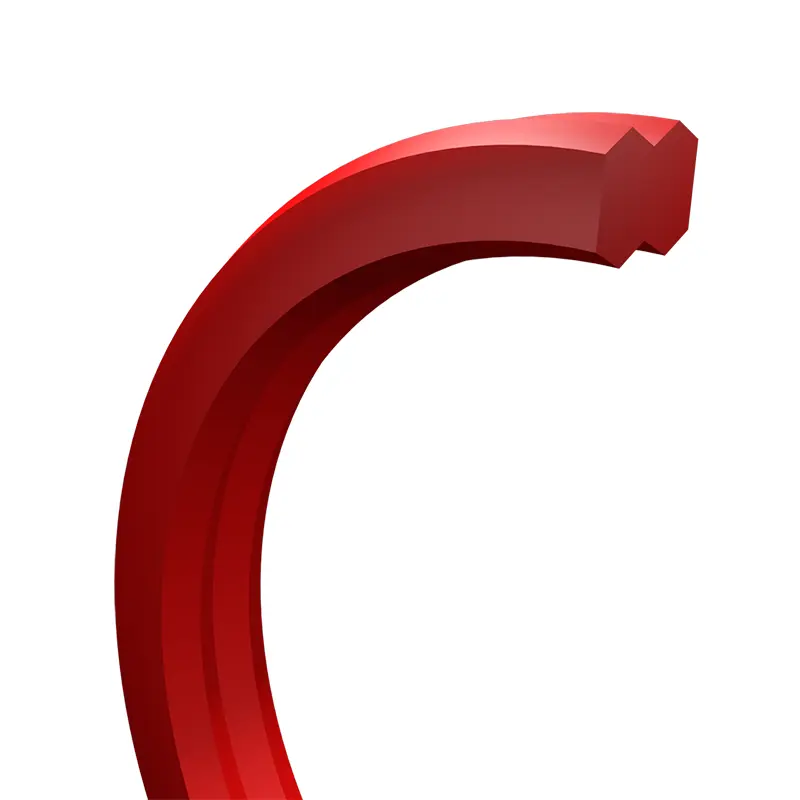

Haltervormige afdichtring

In het huidige hydraulische cilinderontwerp worden O-ringen of O-ring + combinatie van de ringring voornamelijk gebruikt als statische afdichtingen. Deze afdichtingsoplossing heeft echter bepaalde risico's tijdens de montage omdat de O-ring kan worden gedraaid en de positie van de vasthoudende ring mogelijk niet optimaal is. Deze oplossing toont ook nadelen in het geval van drukpulsatie en de inbraak van vuil. In dit geval kan haltervormige afdichtring worden gebruikt als een ideale vervanger als een statische hydraulische afdichting van een enkel origineel.

Productfuncties en toepassingen:

Technische gegevens

Druk: tot 50mpa.

Temperatuur: -35 ℃ ...+110 ℃.

Materiaal: polyurethaan.

Installatie -eisen

(1) De installatiekamer C is geselecteerd volgens de waarde van de groefdiepte w (mm)

Wanneer w <3; C≥3.

Wanneer w> 3; C≥5.

(2) Oppervlakteafwerking

(3) De haltervormige afdichtring heeft geen lekkage onder de volgende testomstandigheden en is zeer bestand tegen extrusie.

(4) Optimale afdichtingskloof:

Cilinderboring - H8

Gids Mouw - G6

Omdat de afdichting zeer bestand is tegen extrusie, kan een radiale afdichtingskloof van 0,2 mm worden bereikt.

Bij lage temperatuur gebruik moeten afwijkingen van de geleidemouw naar de cilinderboring en de zuigerstang worden vermeden.

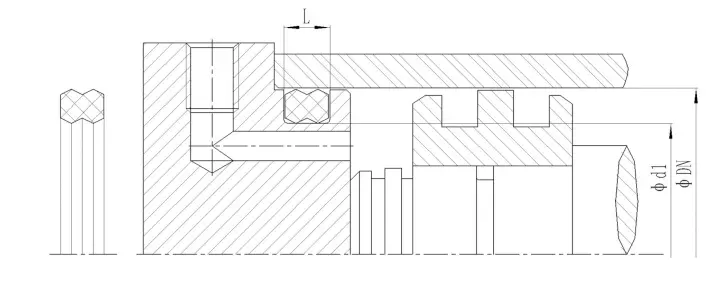

Installatieaanbevelingen

Voordeel

Vergeleken met O-ringen of O-ring + borgringcombinaties, hebben halterafdichtingen de volgende voordelen:

(1) Zeer bestand tegen draaien

(2) Gemakkelijk te installeren

(3) Lange levensduur

(4) Hoge drukweerstand

Sollicitatie

Dumbbell -afdichtingen worden vaak gebruikt in hydraulische cilinders, zoals:

(1) vorkheftrucks

(2) Bouwmachines hydraulica

(3) Industriële hydraulica

(4) Machine -tools

(5) Machines voor spuitgieten

(6) Hydraulische persen

(7) Cartridge -kleppen
