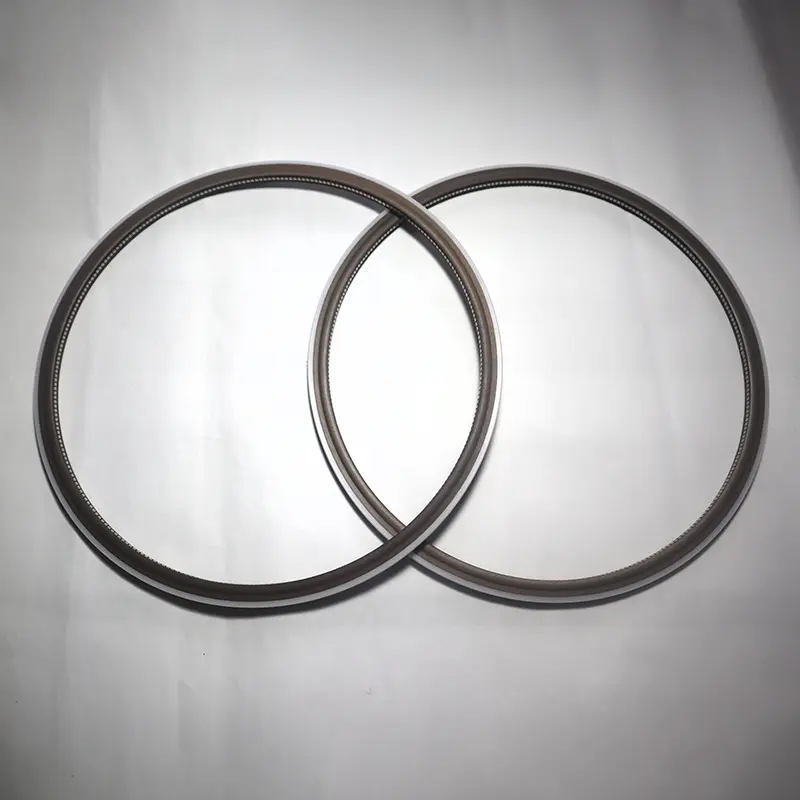

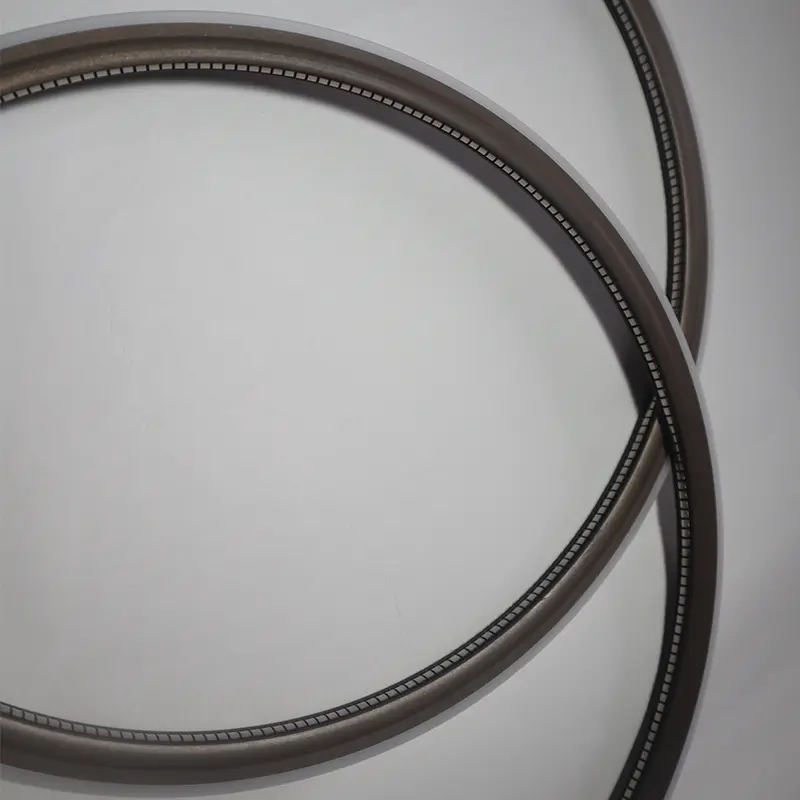

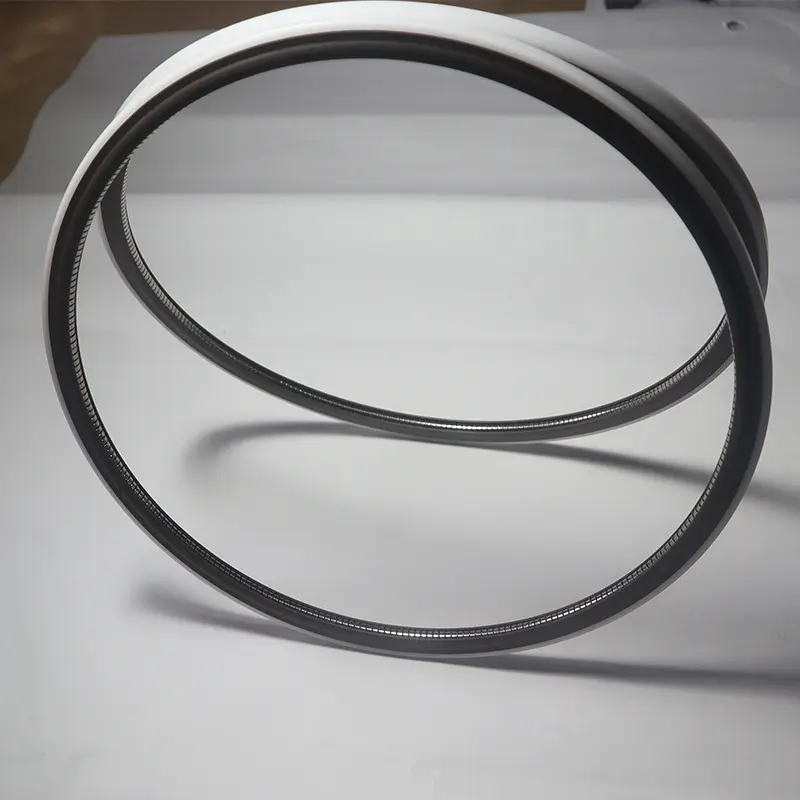

De eindflensveer bekrachtigde zeehonden die we hebben gelanceerd, omvatten verschillende modellen, elk met zijn eigen onderverdelingen. Ze zijn allemaal strikt ontwikkeld, geproduceerd en getest.

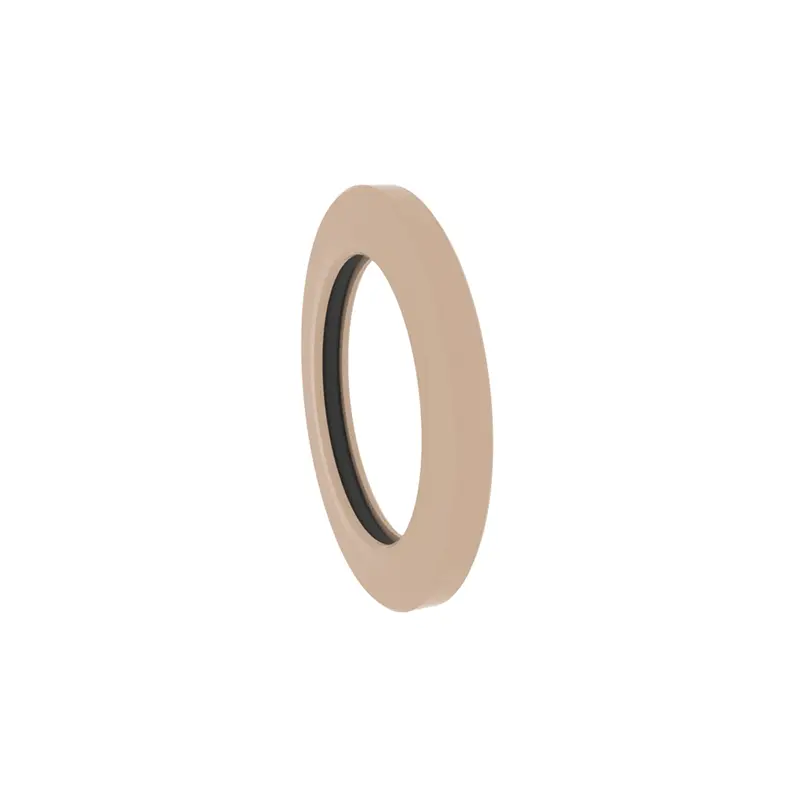

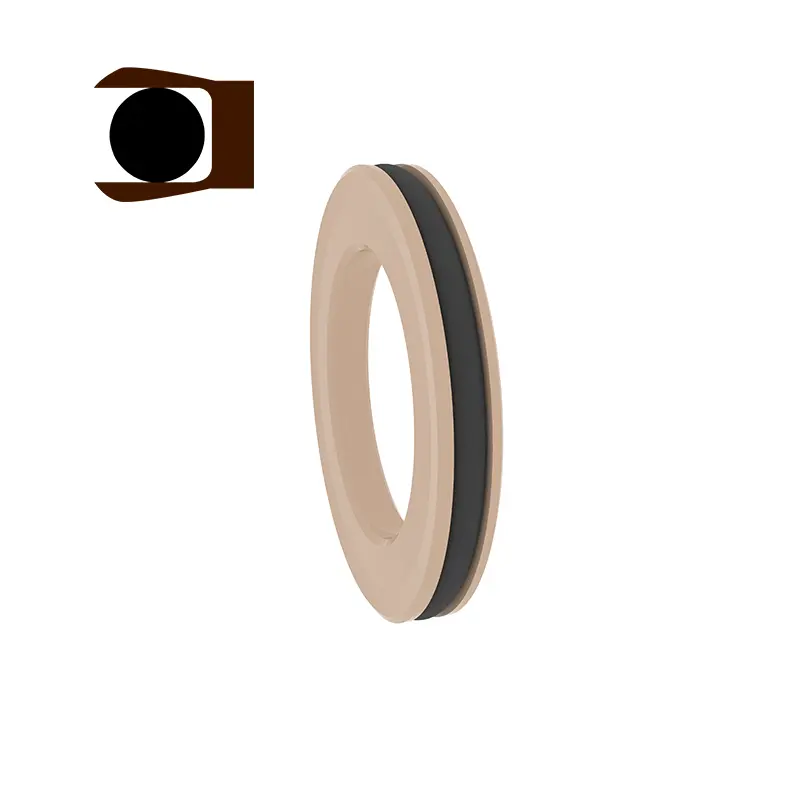

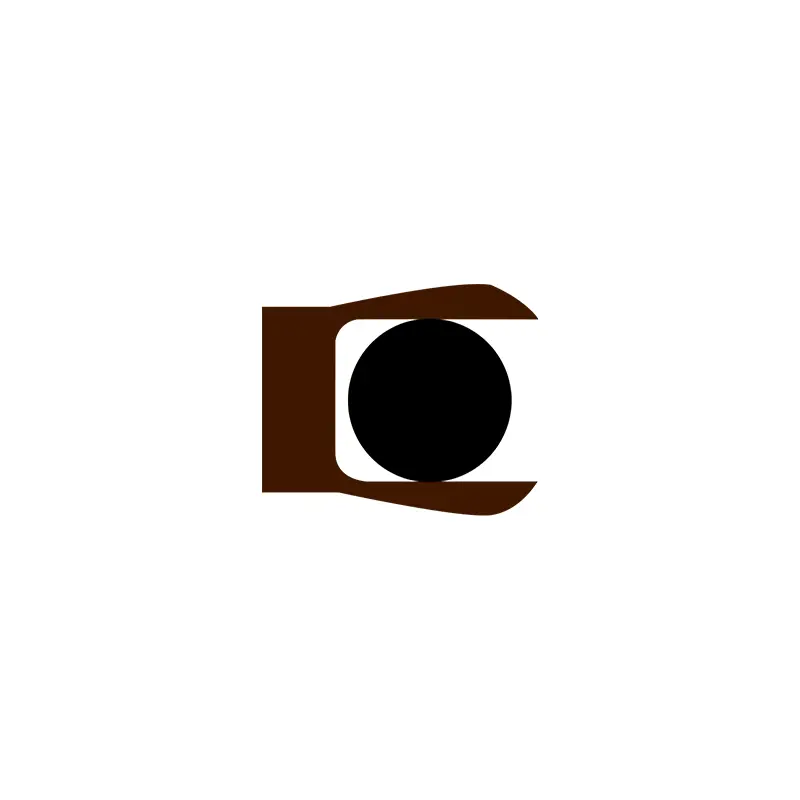

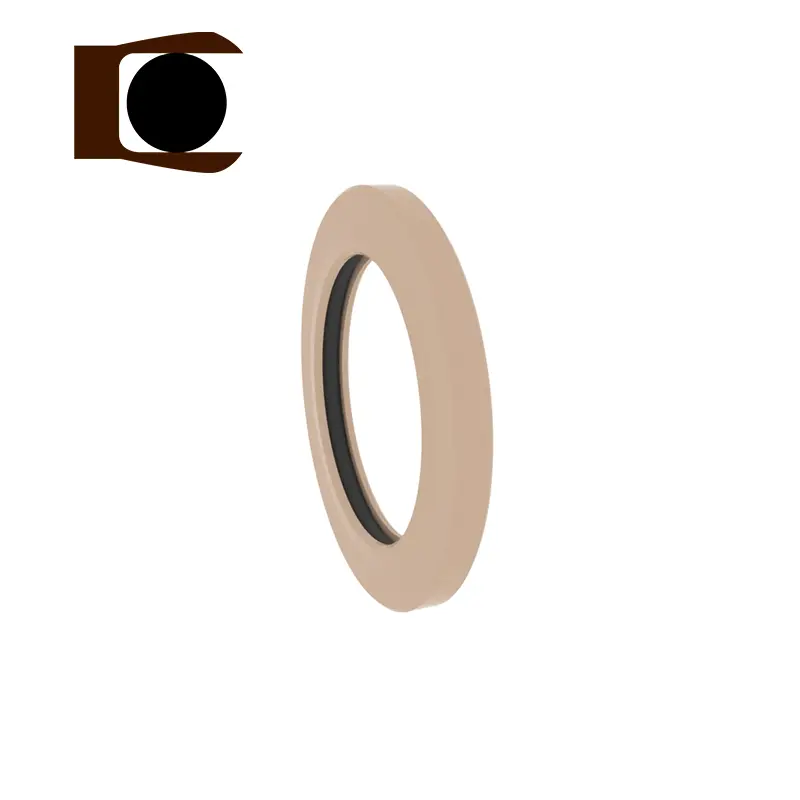

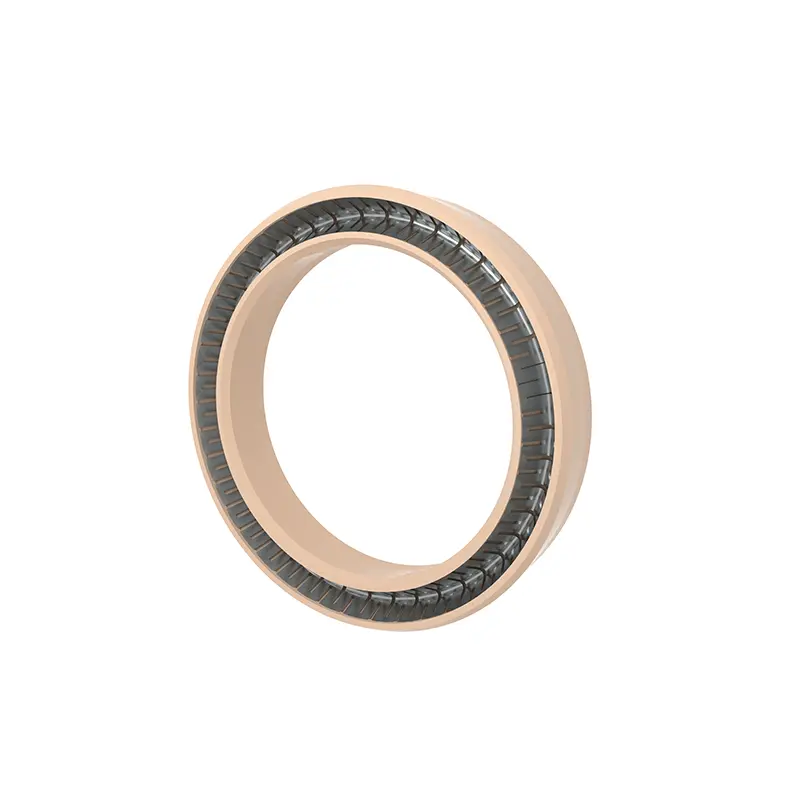

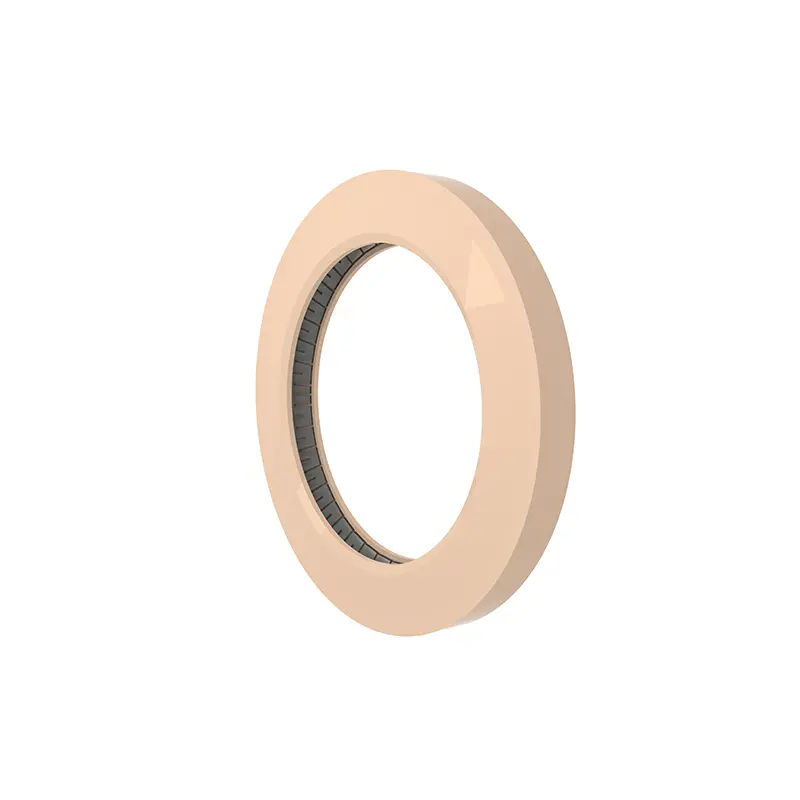

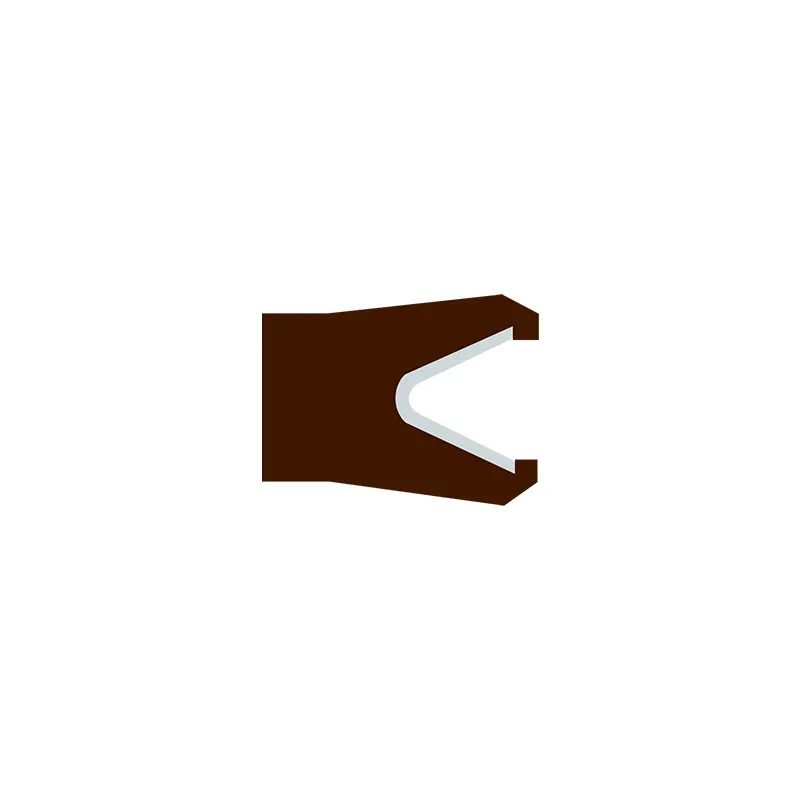

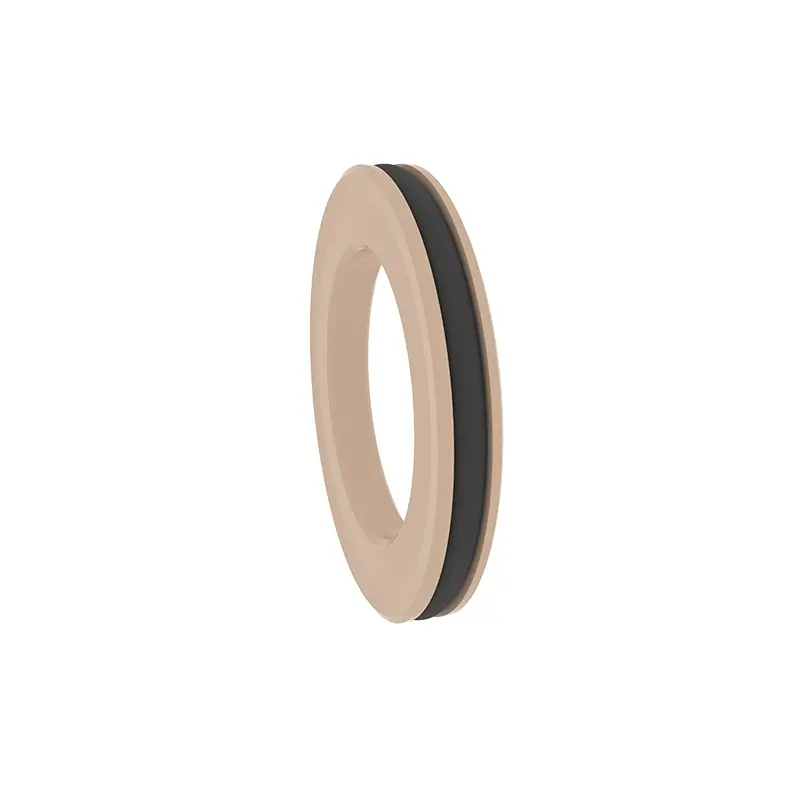

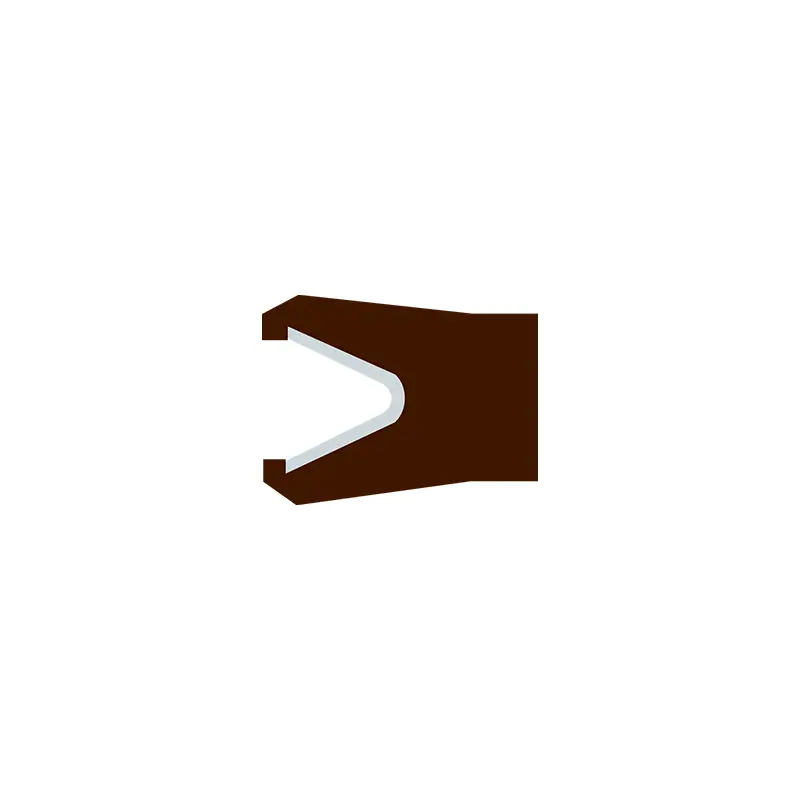

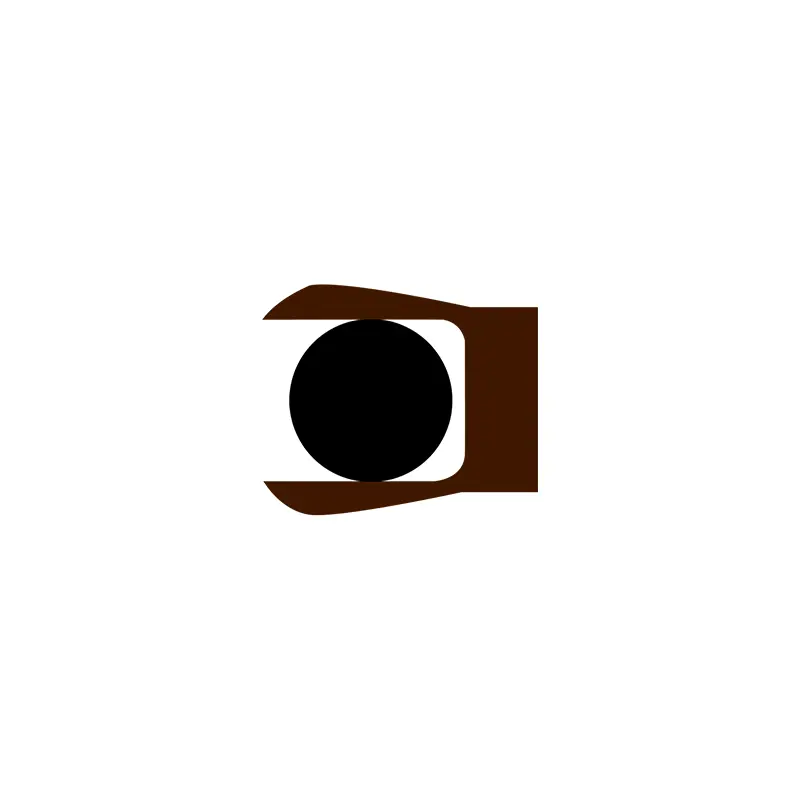

RC2876 en RC2877 zijn PAN-SEALS, en RC2876-B en RC2877-B zijn Y-vormige gecombineerde afdichtingen. De twee verschillende afdelingen tussen elk model hebben dezelfde groef en kunnen worden uitgewisseld. Ze zijn geschikt voor axiale (uiteinde) en flens eenrichtingsdruk statische afdichtingen en kunnen worden gebruikt op plaatsen waar de oppervlakteruwheid niet ideaal is. De twee pan-sals zijn samengesteld uit roestvrijstalen veren en hoogfunctionele kunststoffen. Roestvrijstalen veren kunnen worden geselecteerd als V-vormige veren en O-vormige veren. En bij het gebruik van RC2876-B en RC2877-B, is het noodzakelijk om de bijpassende elastomeermaterialen redelijk te selecteren.
Productfuncties en toepassingen:

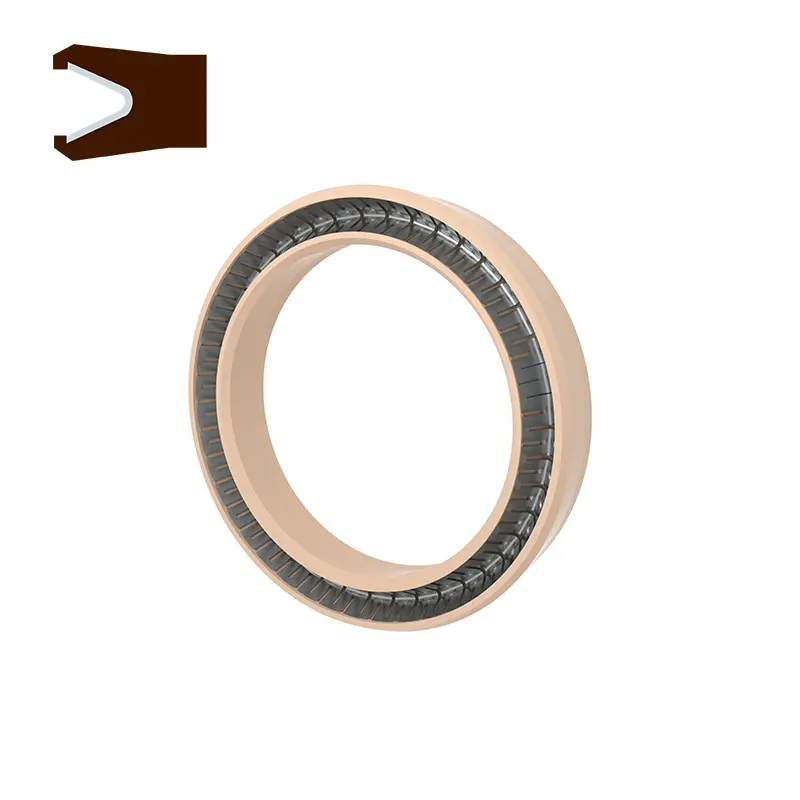

RC2876
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk MPA | Snelheid m/s | Temperatuur ℃ | Medium | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Alle vloeistoffen, chemicaliën, gassen |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen zijn: R01 nitrilrubber (NBR), R02 fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.
3. Roestvrijstalen veren kunnen worden geselecteerd uit O-vormige veren en V-vormige veren.
Voorbeeld bestellen
RC2876-40-PTFE4+V De buitendiameter van de interne drukgroef is 40, het afdichtingsringmateriaal is PTFE4 en de veer is V-vormige veer
RC2876-B-40-PTFE4+R02 De buitendiameter van de interne drukgroef is 40, het afdichtringmateriaal is PTFE4 en de bijpassende O-ring is fluorubber
Opmerking: als u het uitgebreide bereik kiest, gebruik dan het serienummer.

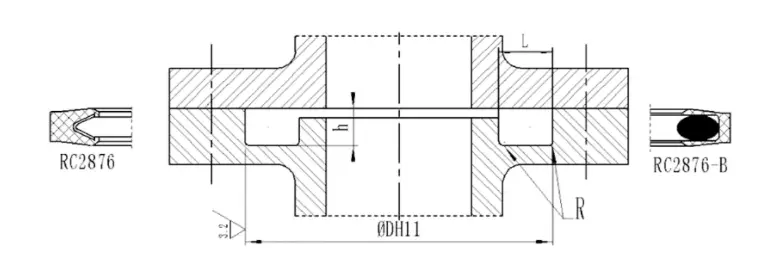

| Serienummer | Serienummer | Standaardbereik Dh11 | Uitgebreid bereik Dh11 | Groove diepte H-0.05 | Groefbreedte L+0.2 | Ronde hoeken Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

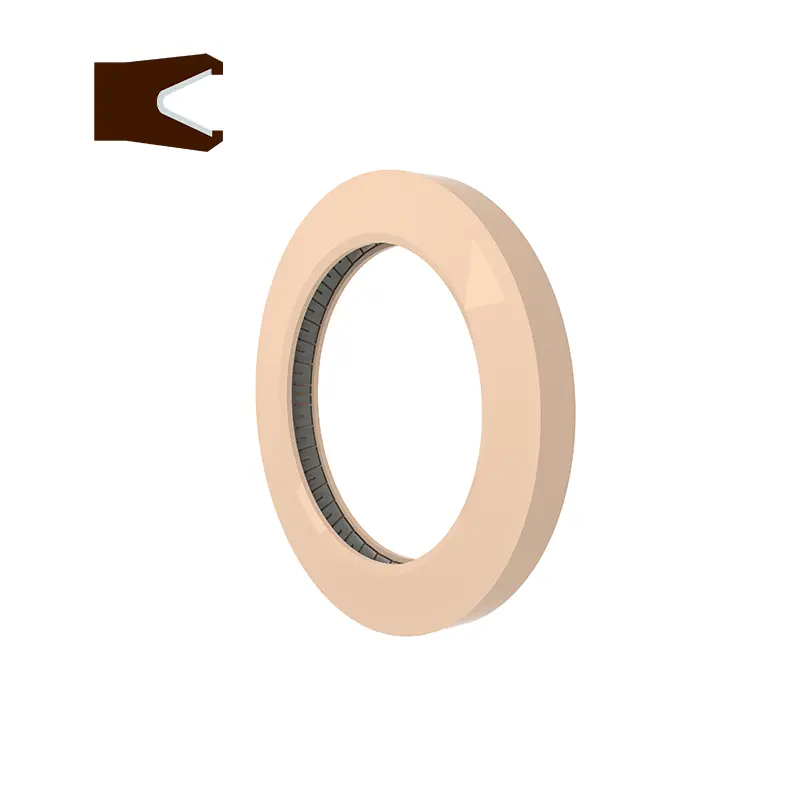

RC2877
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk MPA | Snelheid m/s | Temperatuur ℃ | Medium | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Alle vloeistoffen, chemicaliën, gassen |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. De bijpassende O-ringmaterialen kunnen zijn: R01 nitrilrubber (NBR), R02 fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.
3. Roestvrijstalen veren kunnen worden geselecteerd uit O-vormige veren en V-vormige veren.
Voorbeeld bestellen
RC2877-40-PTFE4+V De binnendiameter van de externe drukgroef is 40, het afdichtingsringmateriaal is PTFE4 en de roestvrijstalen veer is een V-vormige veer
RC2877-B-40-PTFE4+R02 De binnendiameter van de externe drukgroef is 40, het afdichtringmateriaal is PTFE4 en de bijpassende O-ring is fluorubber
Opmerking: als u een verlengd bereik kiest, gebruik dan het serienummer.

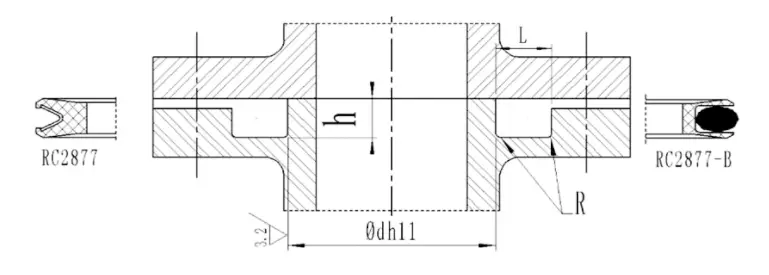

| Serienummer | Serienummer | Standaardbereik D H11 | Uitgebreid bereik Dh11 | Groove diepte H-0.05 | Groefbreedte L+0.2 | Ronde hoeken Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
