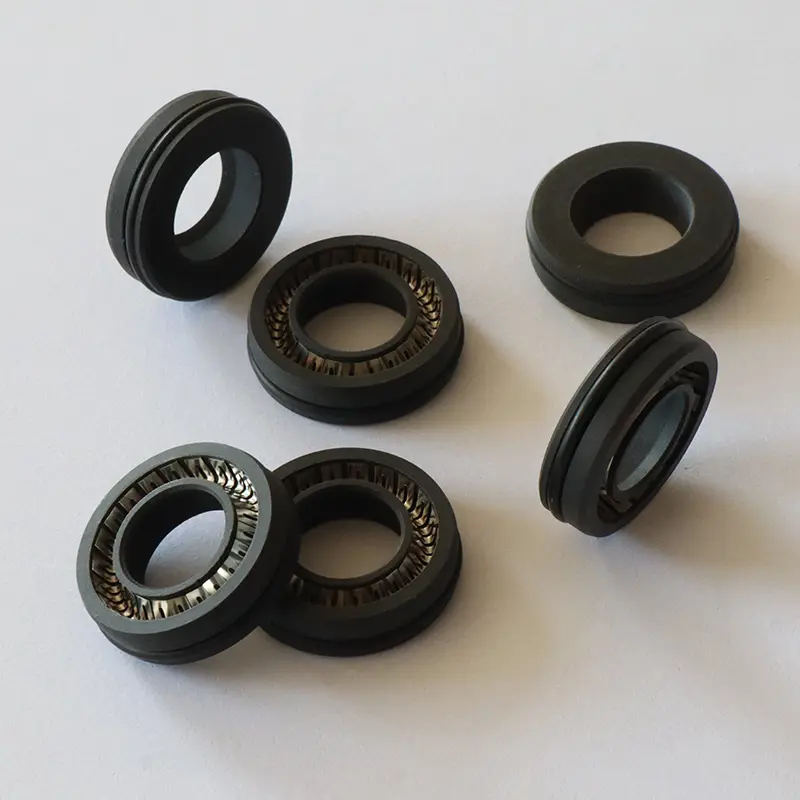

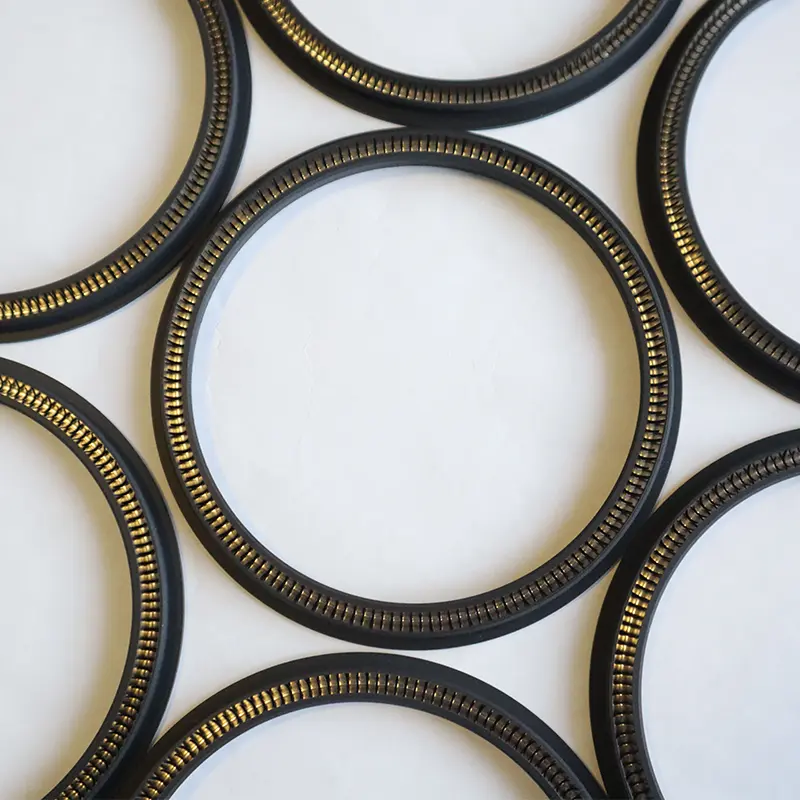

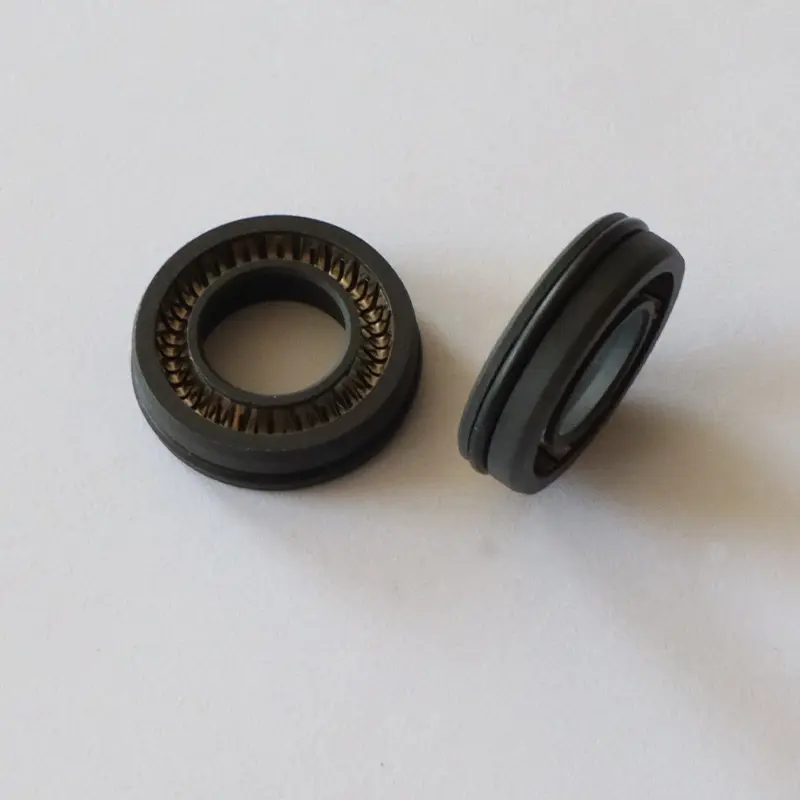

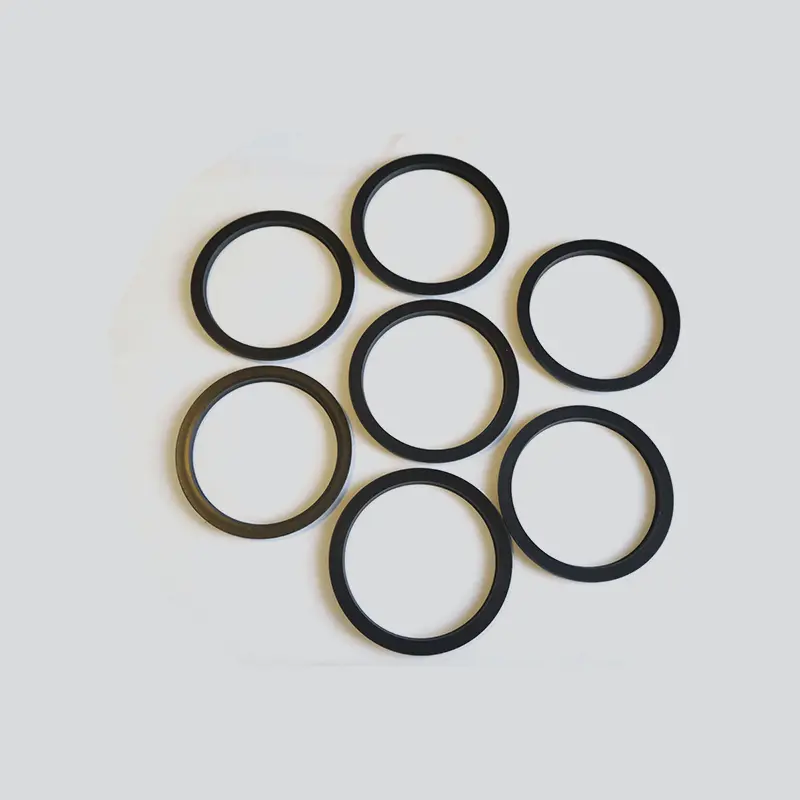

De bekrachtigde afdichting van de veer voor roterende as is een van de afdichtingen ontwikkeld door Ruichen -afdichtingen. Bovendien hebben we vele andere soorten afdichtingen en een verscheidenheid aan verschillende afdichtmaterialen. In het bijzonder hebben we ons eigen interne model om ze te noemen. Het volgende introduceert twee modellen, RC2055 en RC2056.

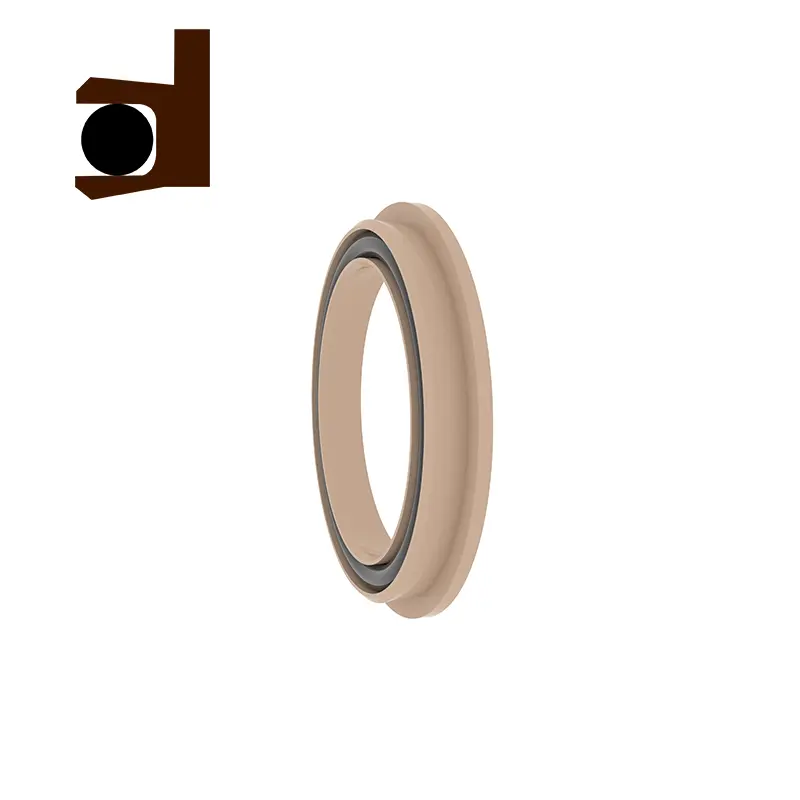

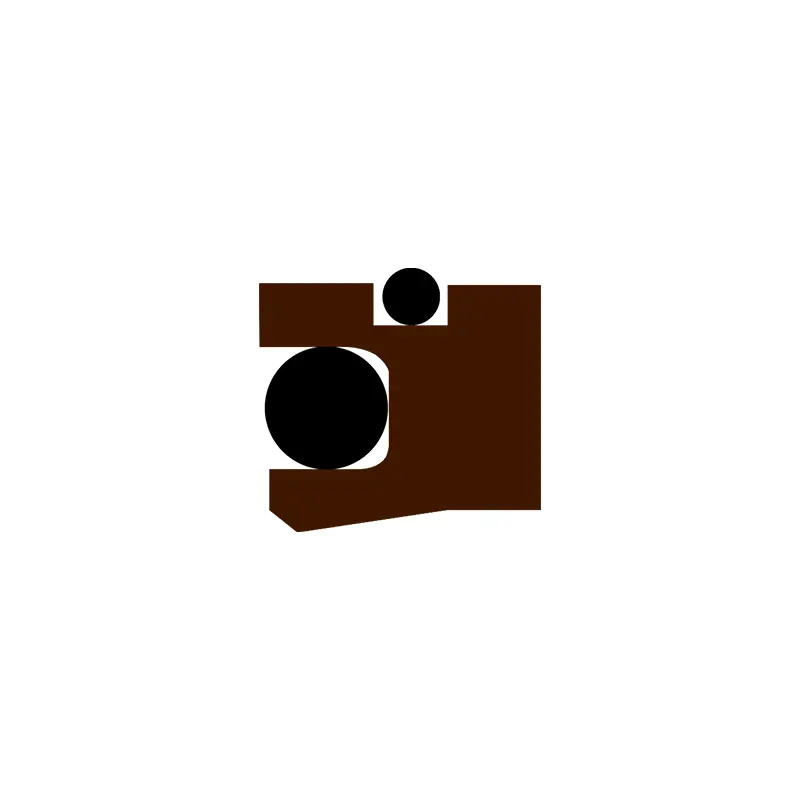

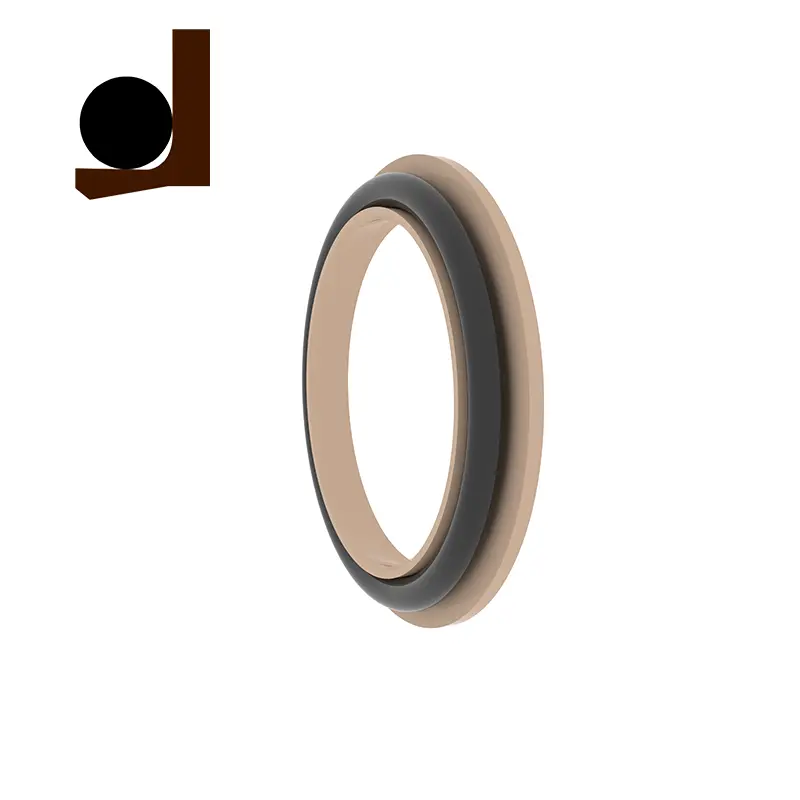

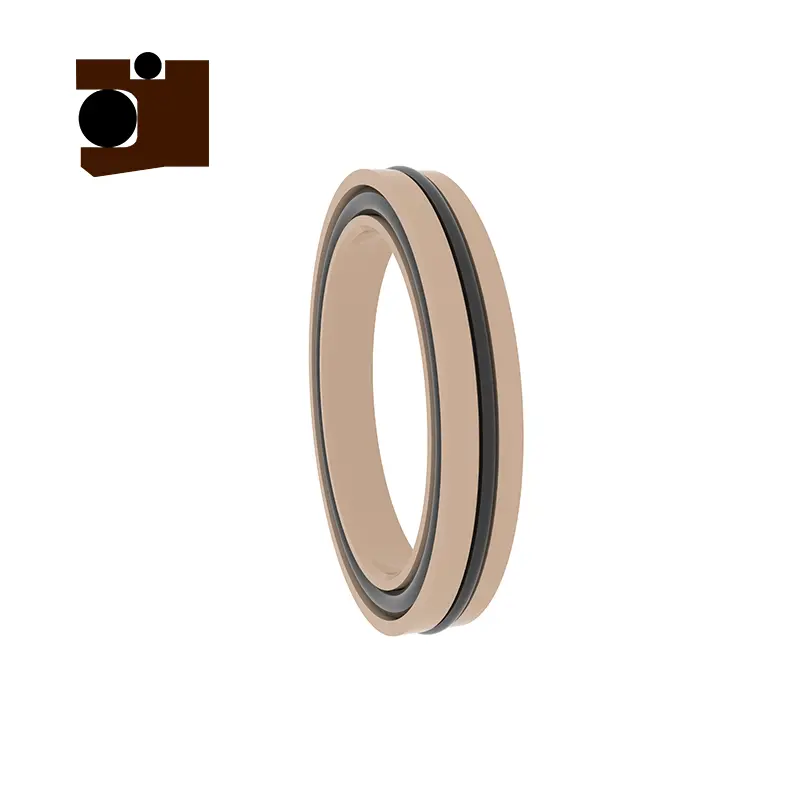

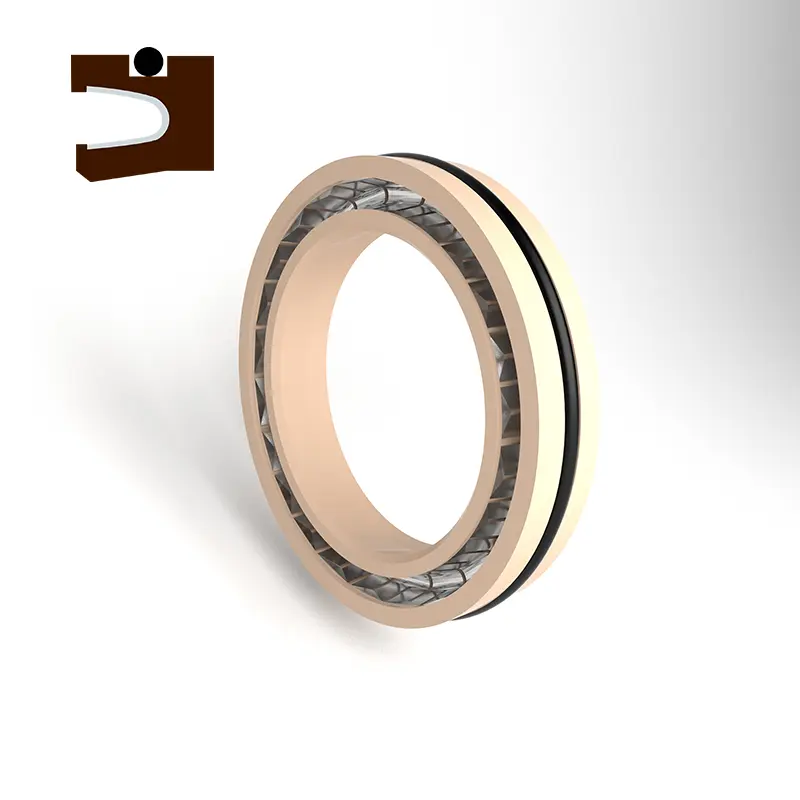

RC2055 en RC2056 zijn roterende pan-sals, RC2055-B is een roterende tandafdichting, RC2056-B is een roterende Y-vormige combinatieafdichting en RC2055-C is een roterende Y-vormige combinatieafdichting. Verschillende modellen in dezelfde serie hebben dezelfde groefkenmerken en zijn uitwisselbaar. De gehele reeks bekrachtigde afdichting voor de roterende as is geschikt voor unidirectionele druk met hoge functiehulpmiddelen die worden aangebracht op roterende assen. Onder hen zijn RC2055 en RC2056 samengesteld uit roestvrijstalen veren en hoogfunctionele kunststoffen. Bij gebruik van RC2055-B, RC2056-B en RC2055-C, is het noodzakelijk om het bijpassende elastomeermateriaal redelijk te selecteren.
Productfuncties en toepassingen:
Productkenmerken:
De combinatie van roestvrijstalen veer en hoogfunctie plastic heeft uitstekende afdichtingsprestaties en duurzaamheid.
Het groefontwerp van elke serie is hetzelfde, dat kan worden uitgewisseld en flexibel kan worden aangepast aan verschillende werkomstandigheden.
De modellen die zijn opgenomen in de lente-bekrachtigde afdichting voor roterende as zijn geschikt voor roterende schacht met eenrichtingsdrukafdichting om te voldoen aan verschillende industriële behoeften.
RC2055-B, RC2055-C en RC2056-B ondersteunen de selectie van overeenkomende elastomeermaterialen volgens de werkomstandigheden om het aanpassingsvermogen te verbeteren.
Toepassingsscenario's:
Roterende schacht eenrichtingsdrukafdichting, geschikt voor industriële apparatuur, engineeringmachines, hydraulische systemen, enz.
Hoogfunctieafdichtingsvereisten, zoals petrochemicaliën, energieapparatuur, zware machines, enz.
Technische voordelen:
Roestvrijstalen veren bieden een stabiele radiale kracht om te zorgen voor langdurige afdichtingseffect.
De combinatie van hoogfunctie plastic en elastomeermaterialen is geschikt voor werkomstandigheden met hoge druk en hoge snelheid.
Het wisselbare ontwerp van de groef vereenvoudigt installatie en onderhoud en verlaagt de gebruikskosten.
Gebruiksuggesties:
Selecteer het juiste afdichtingsmodel en elastomeermateriaal volgens de specifieke werkomstandigheden.
Zorg ervoor dat de groef tijdens de installatie schoon is om schade aan de afdichting te voorkomen.

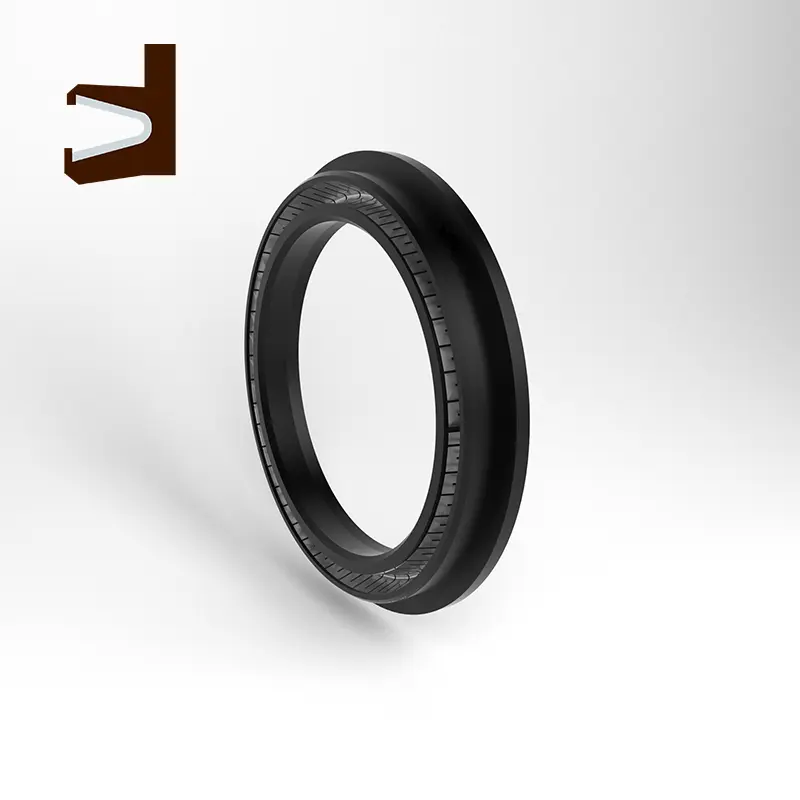

RC2055
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Bijna alle vloeistof- en gasmedia |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: RO1 Nitril Rubber (NBR), RO2 Fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.
3. Roestvrijstalen veer: V-vormige veer.
Voorbeeld bestellen
RC2055- 40-PTFE4+V SHAFT DIAMETER 40, afdichtingsringmateriaal is PTFE4, roestvrijstalen veer is V-vormige veer

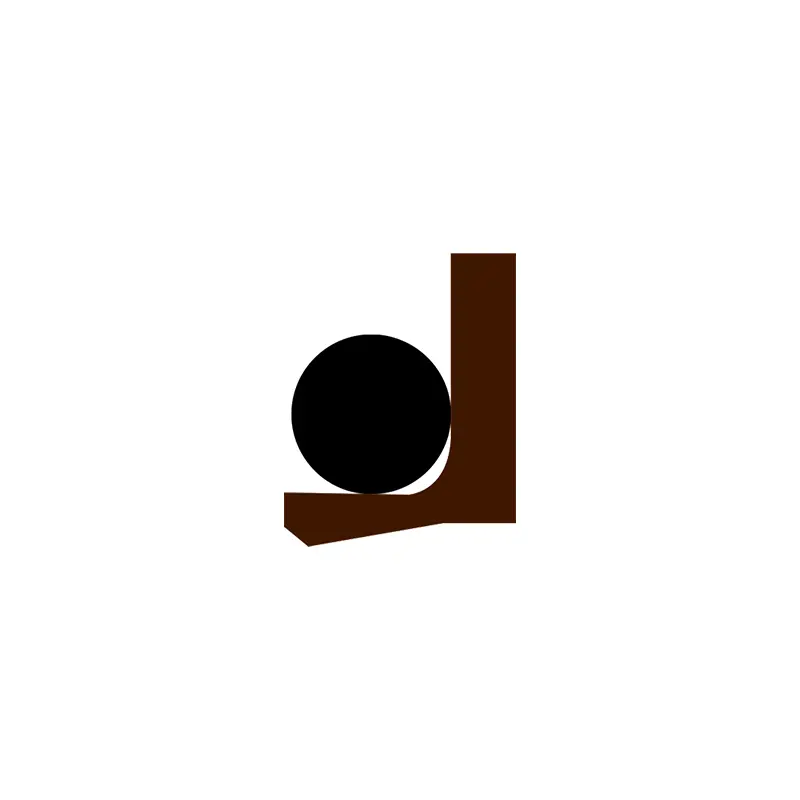

RC2055-B-40-PTFE4+R02 SHAFT Diameter is 40, afdichtingsringmateriaal is PTFE4, bijpassende O-ring is fluorubber

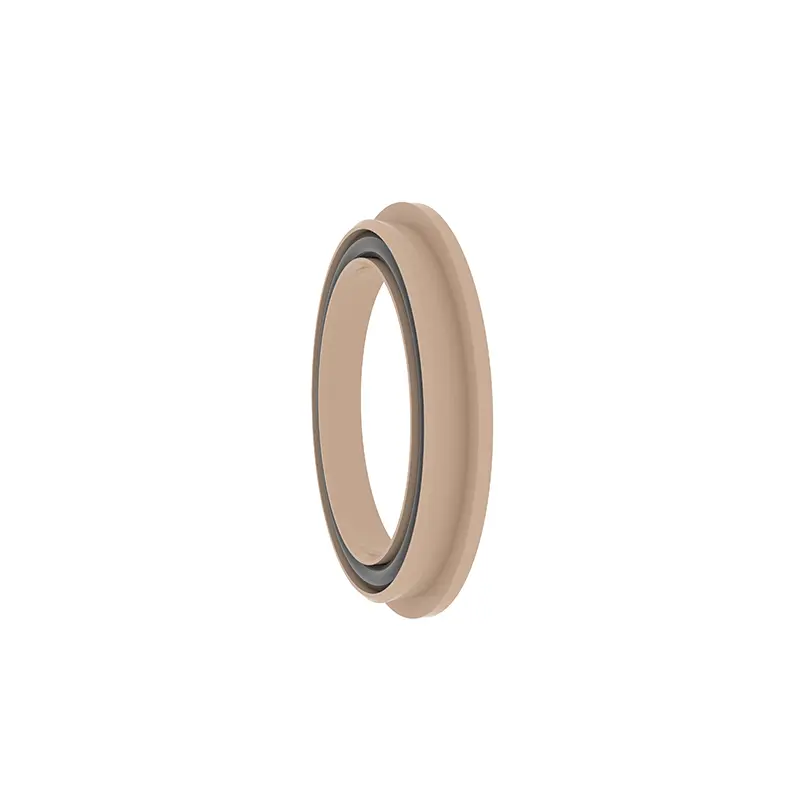

RC2055-C-40-PTFE4+R02 SHAFT Diameter is 40, afdichtingsringmateriaal is PTFE4, bijpassende O-ring is fluorubber

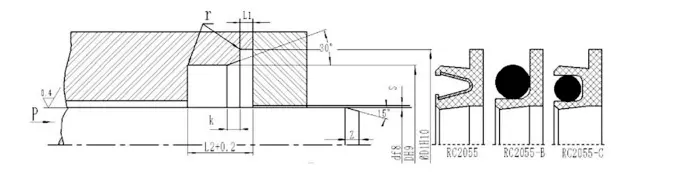

Specificatie -parametertabel (alle specificaties binnen het parameterbereik zijn beschikbaar)
| Bereik van staafdiameter D F8 | Groefdiameter Dh9 | Groefdiameter D1H10 | Randdiepte L1 | Groefbreedte L | Import chamfer k | Radiale klaring S Max | Afschuining | r Max | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8 l | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Opmerking: het wordt aanbevolen dat de oppervlaktehardheid van de roterende as HRC ≥ 58 moet zijn.

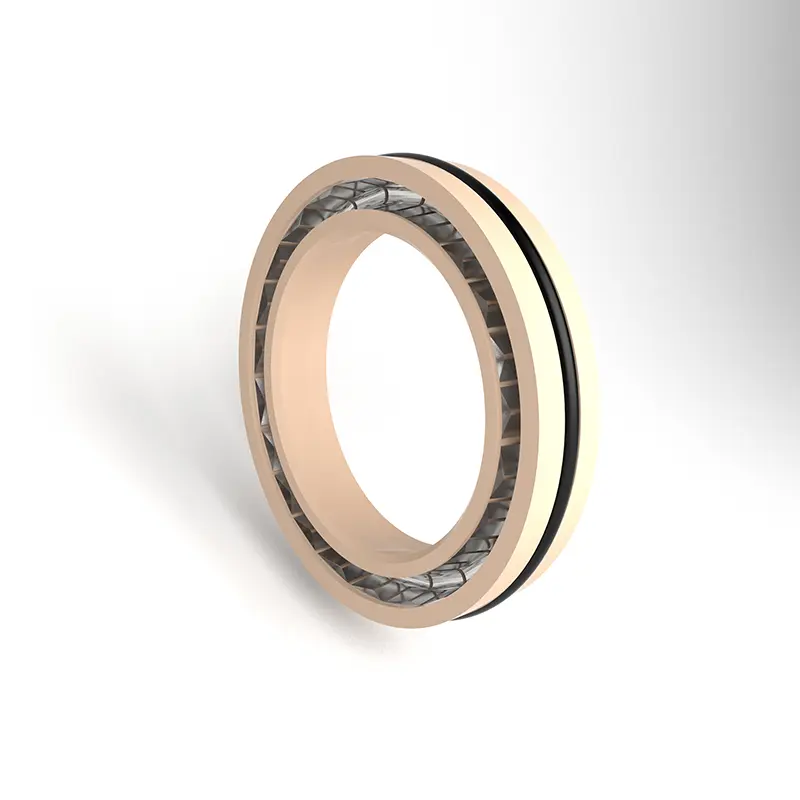

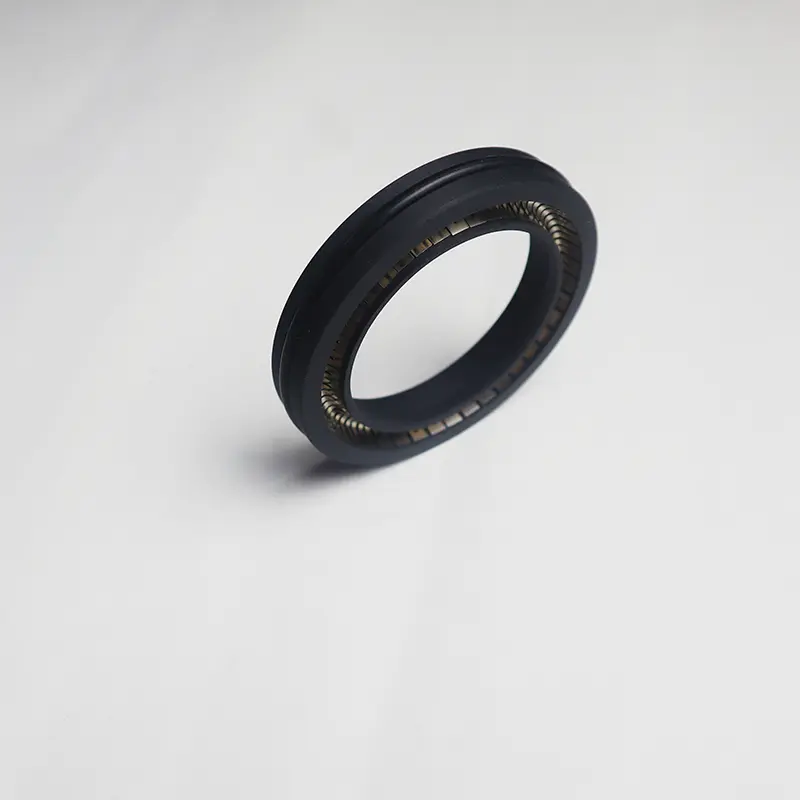

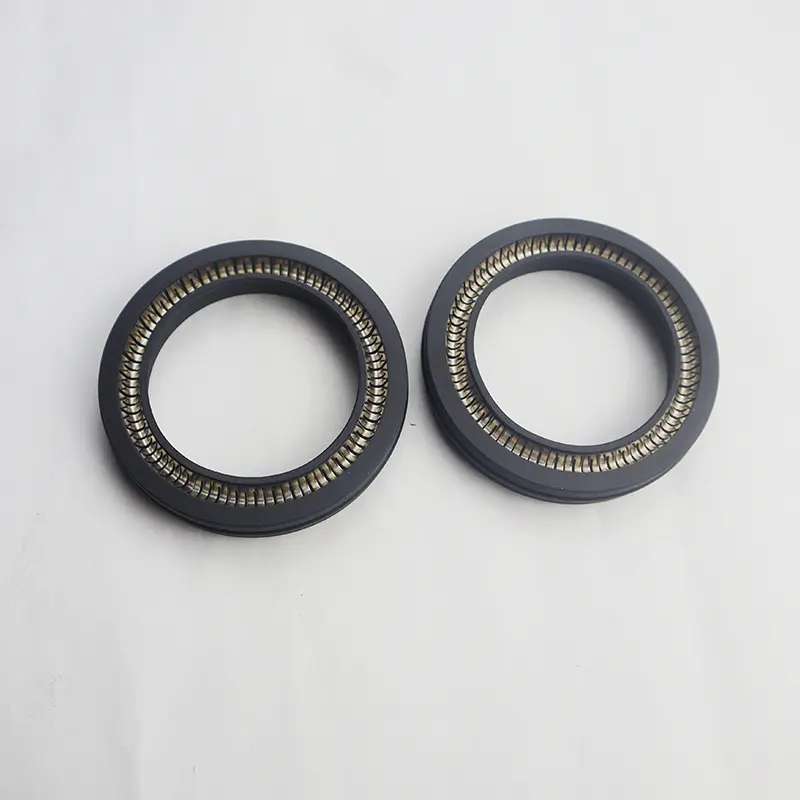

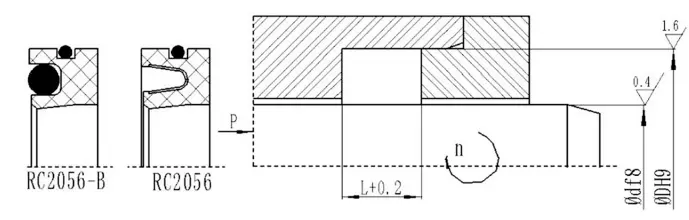

RC2056
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Bijna alle vloeistof- en gasmedia |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: RO1 Nitril Rubber (NBR), RO2 Fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.
3. Roestvrijstalen veer: V-vormige veer.
Voorbeeld bestellen
RC2056-40*62*8-PTFE4+V D*D*L, het afdichtingsmateriaal is PTFE4 en de roestvrijstalen veer is een V-vormige veer

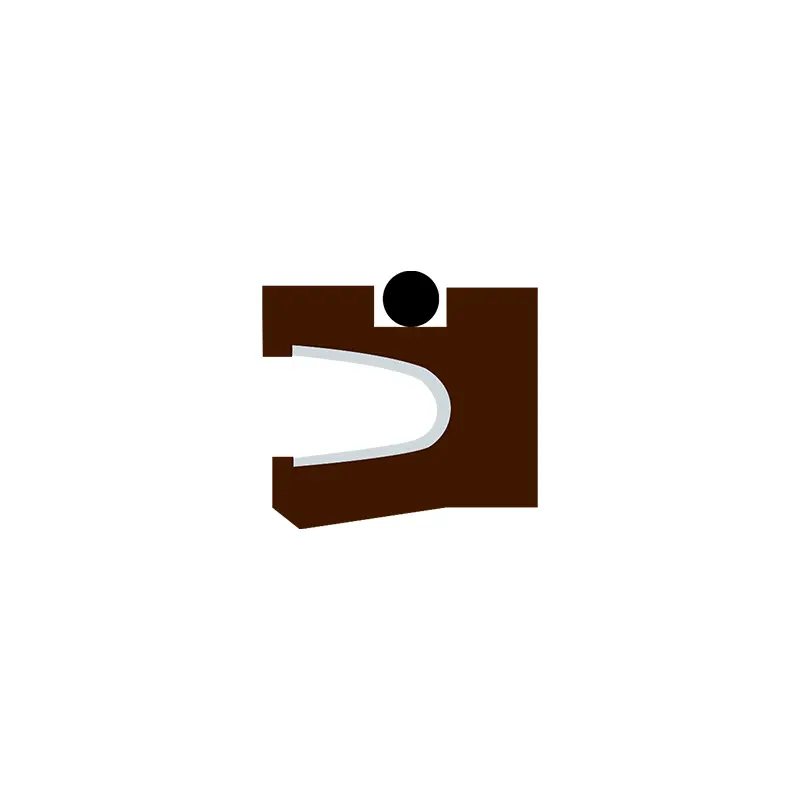

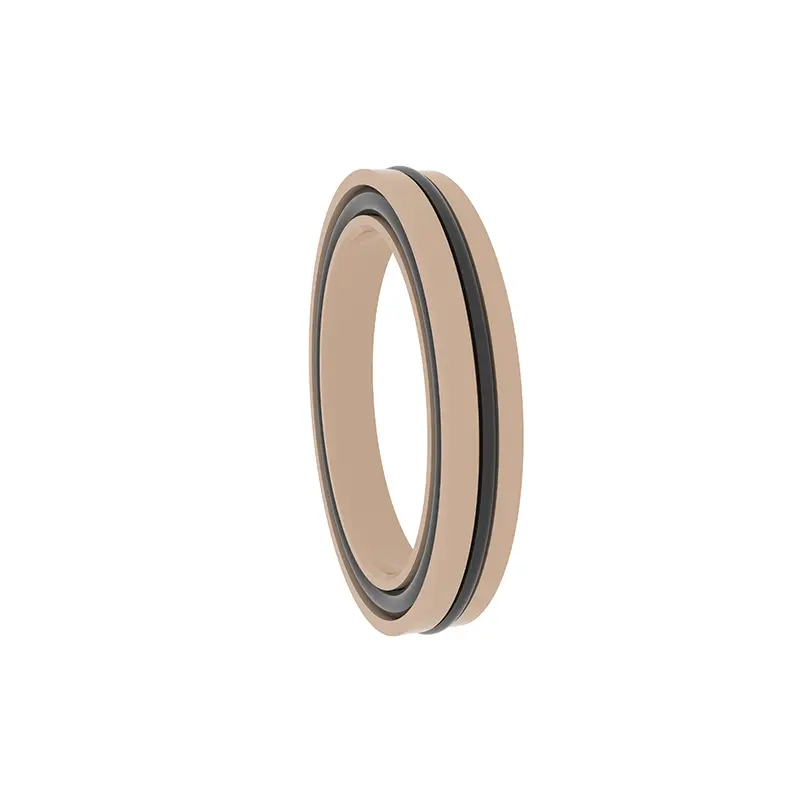

RC2056-B-40*62*8-PTFE4+R02 D*D*L, het afdichtingsmateriaal is PTFE4 en de bijpassende O-ring is fluorubber
