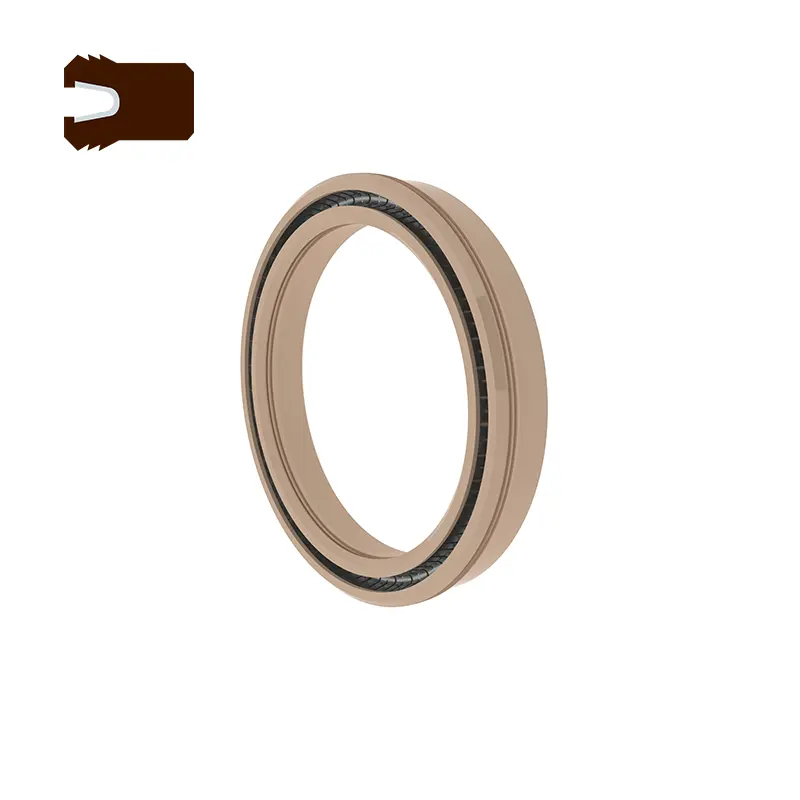

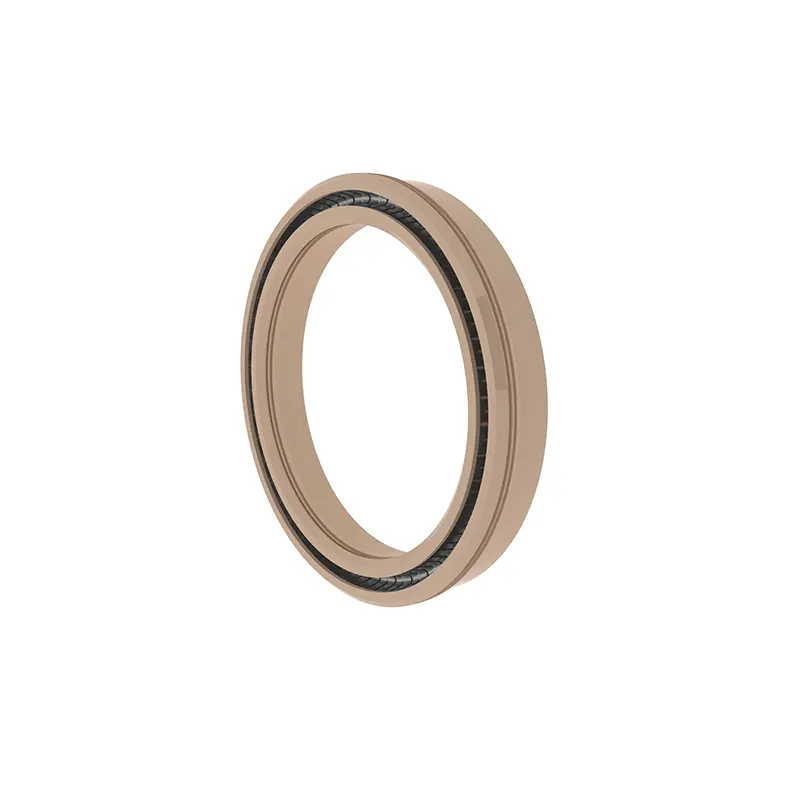

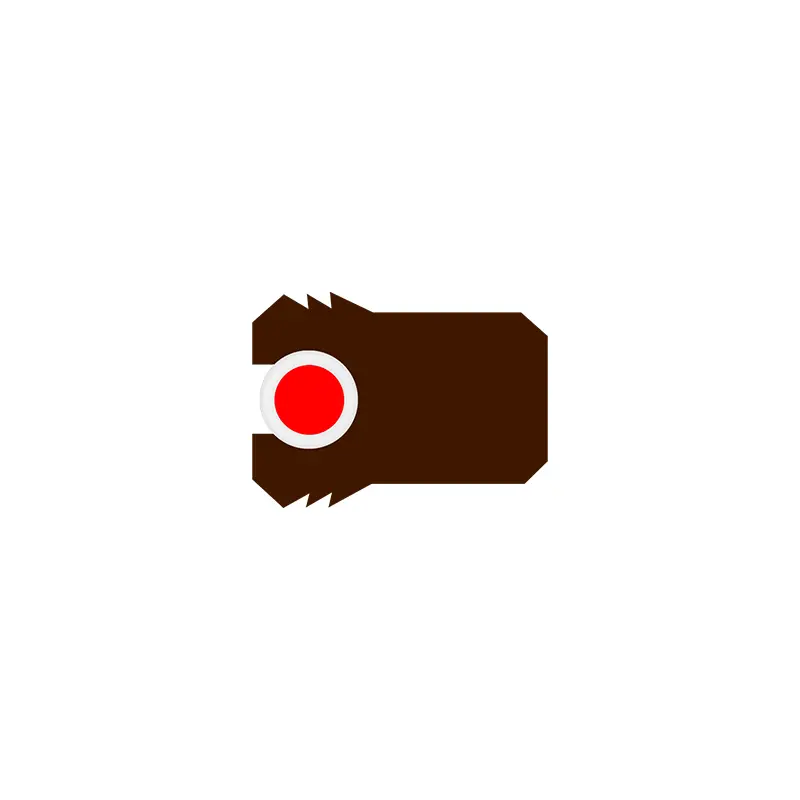

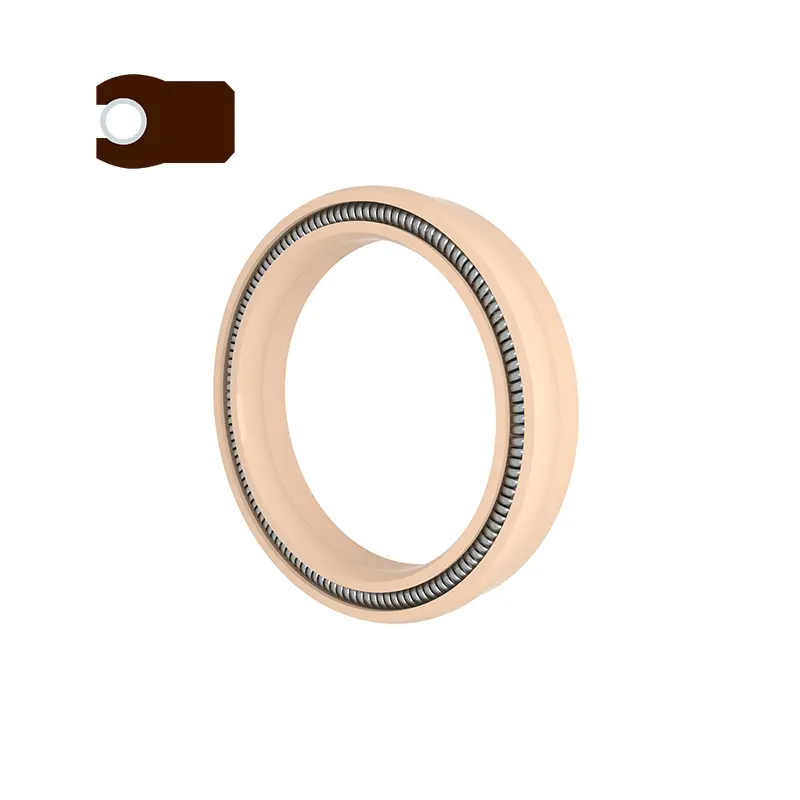

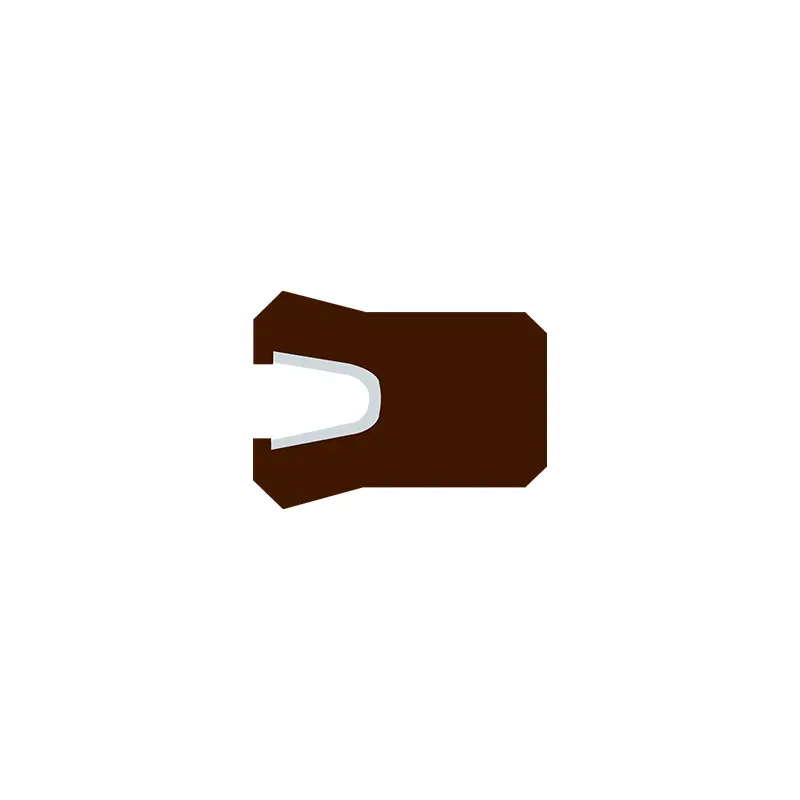

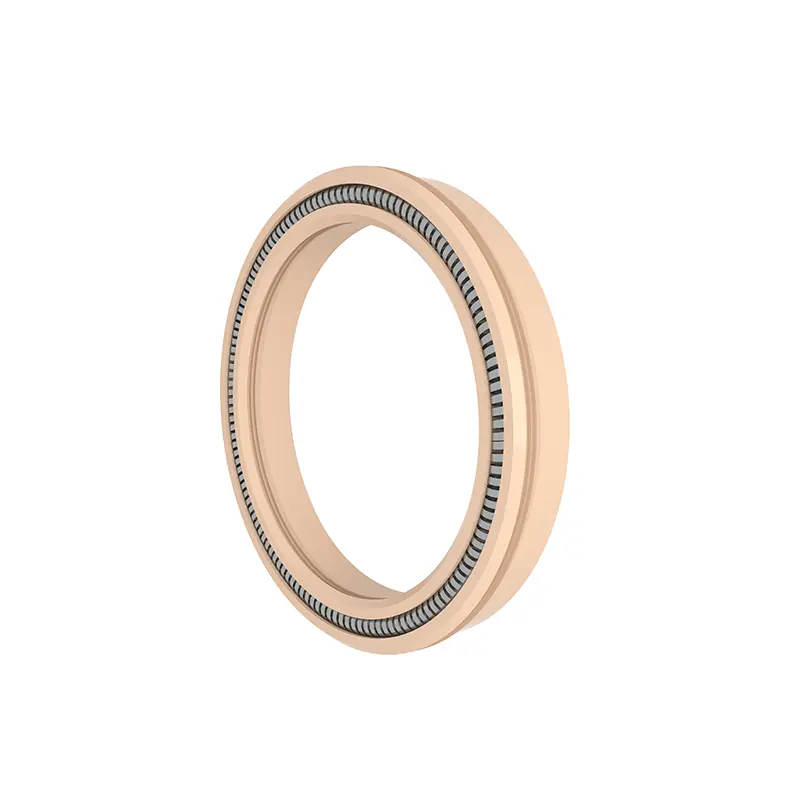

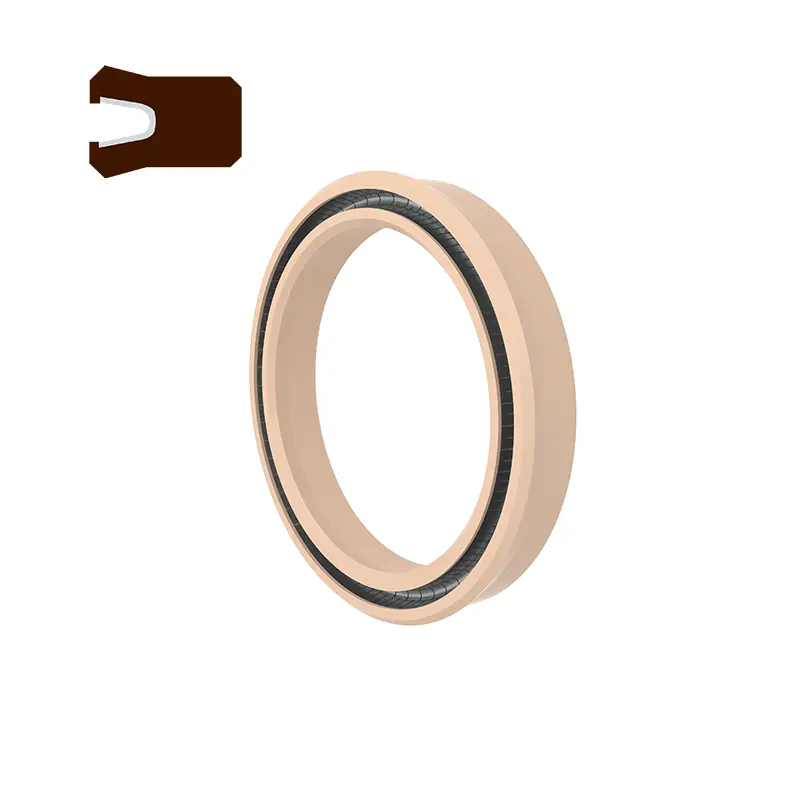

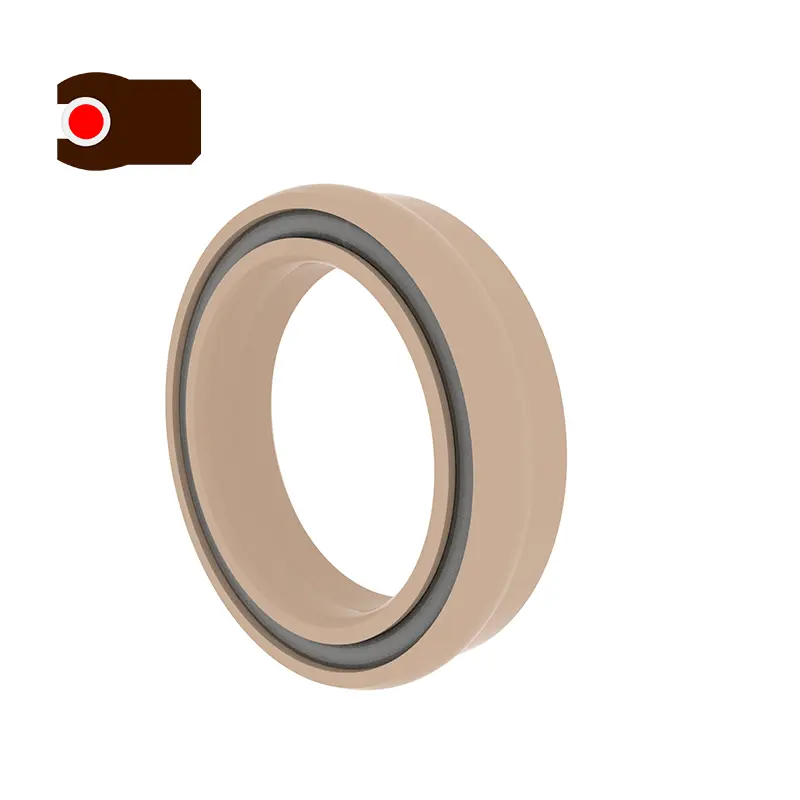

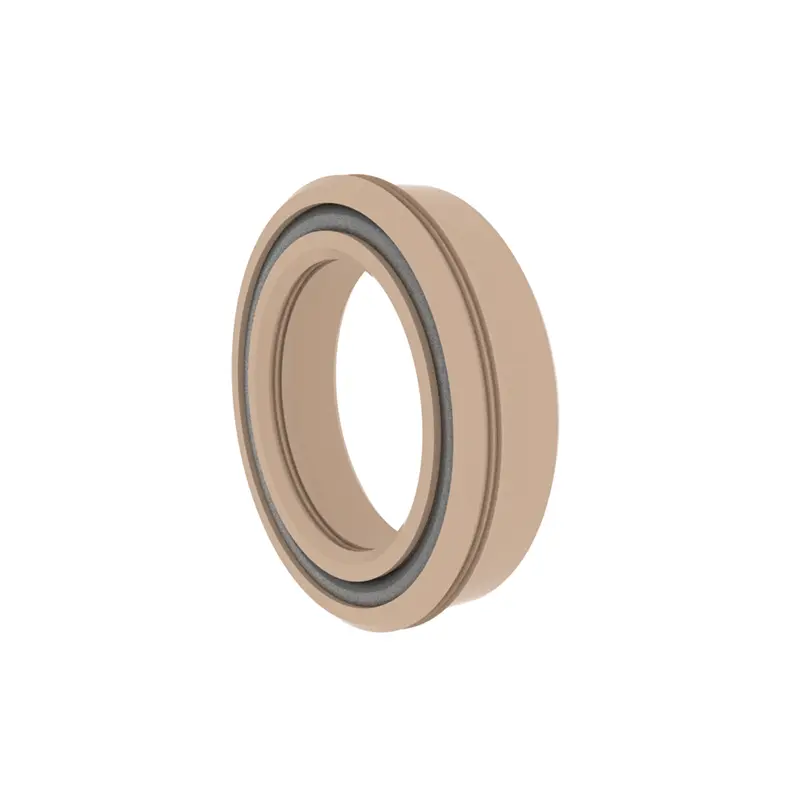

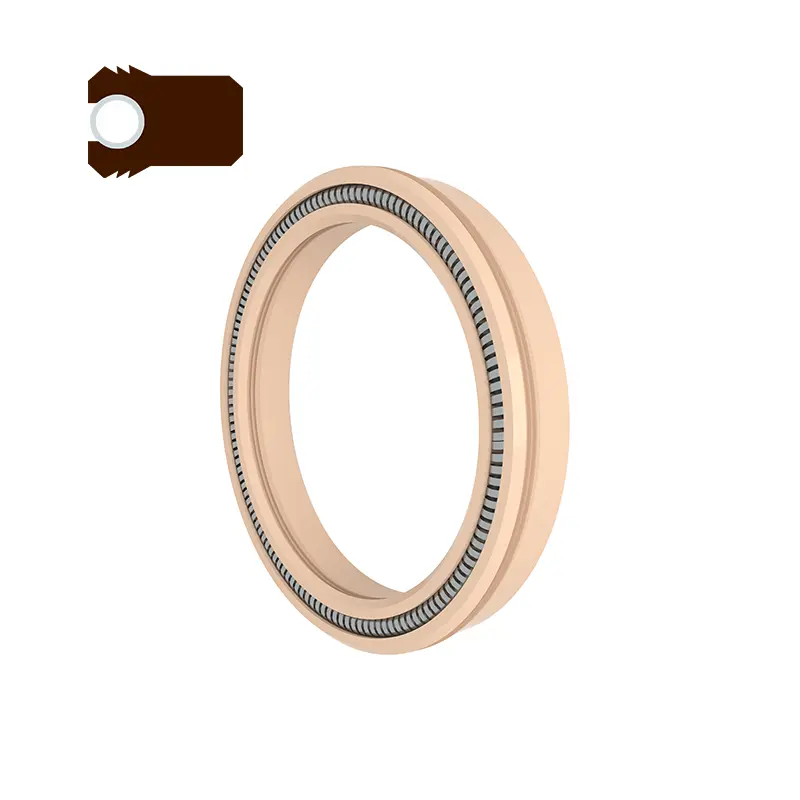

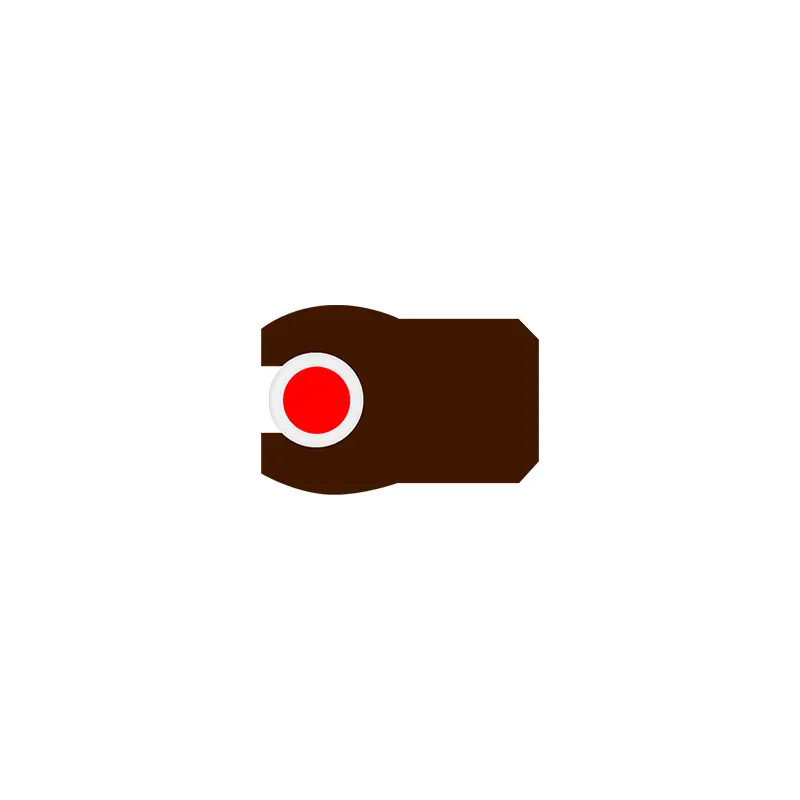

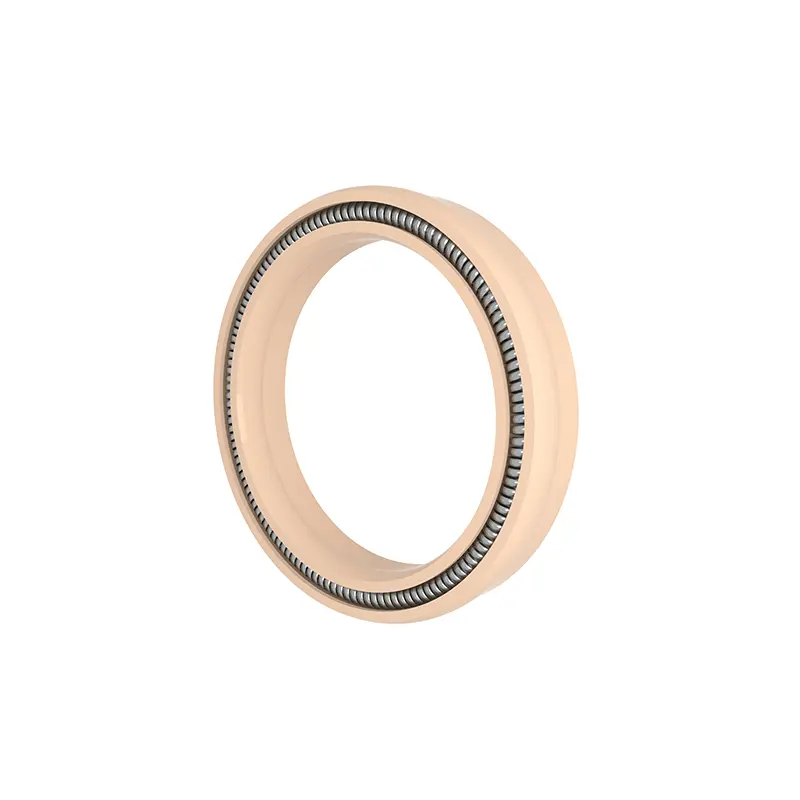

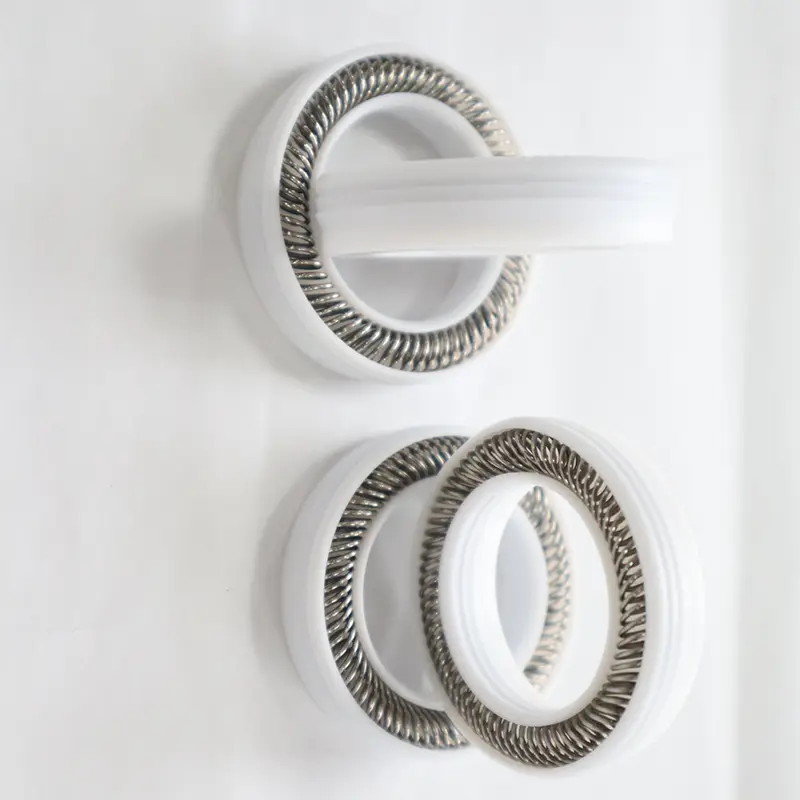

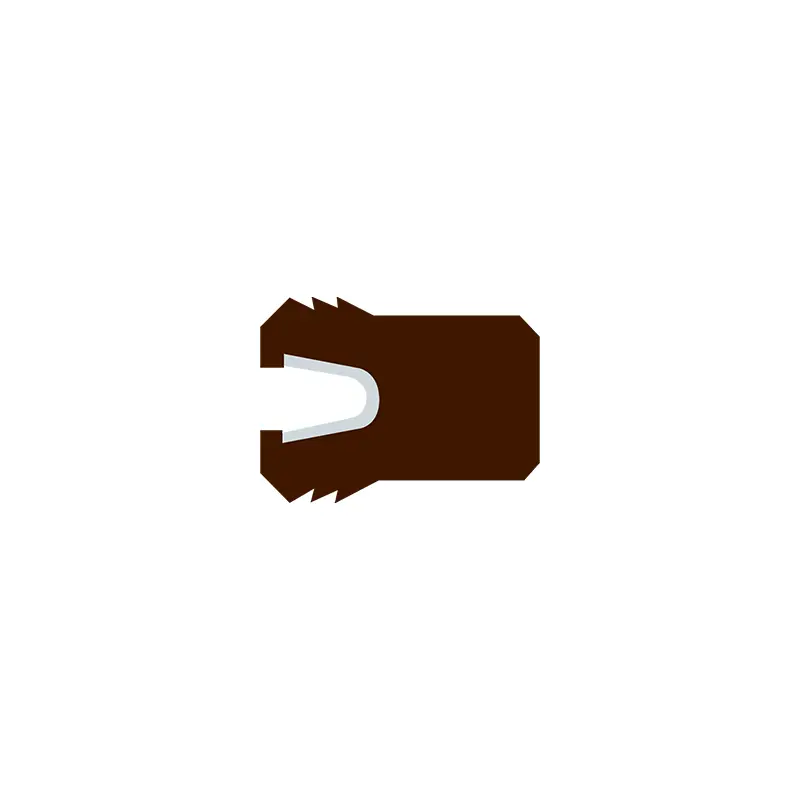

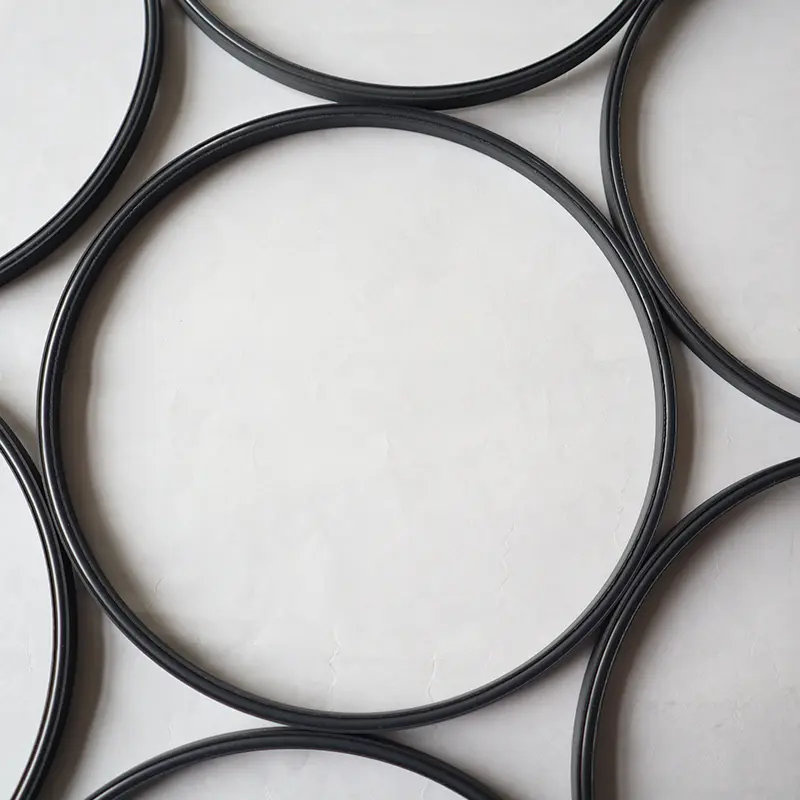

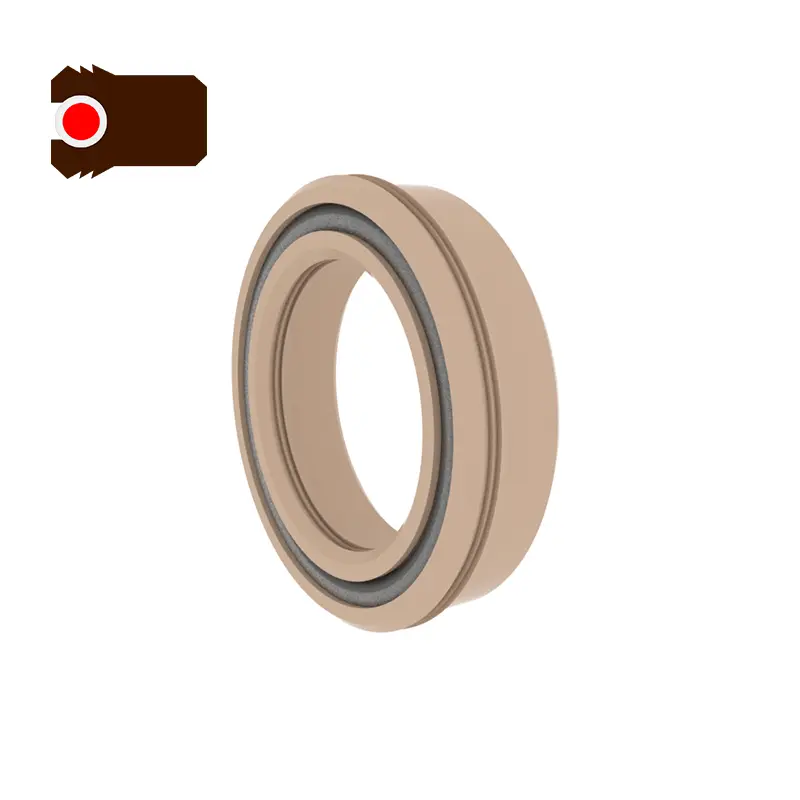

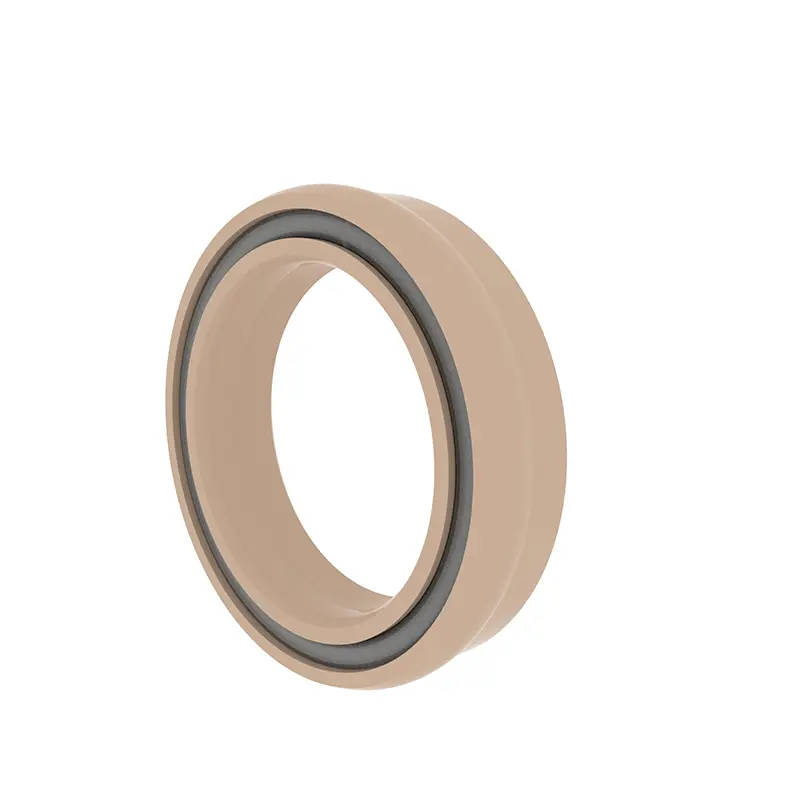

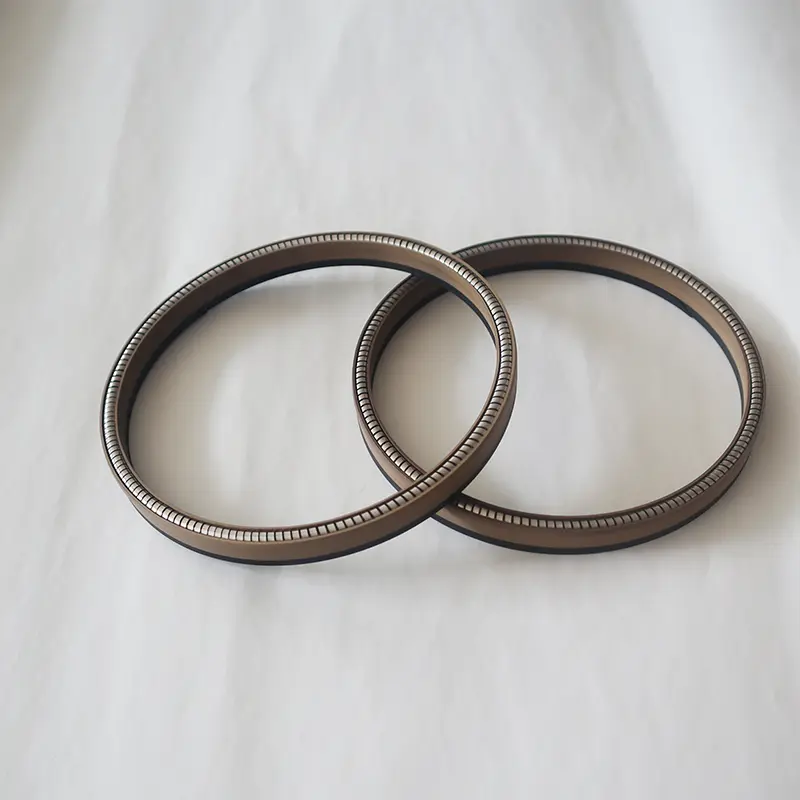

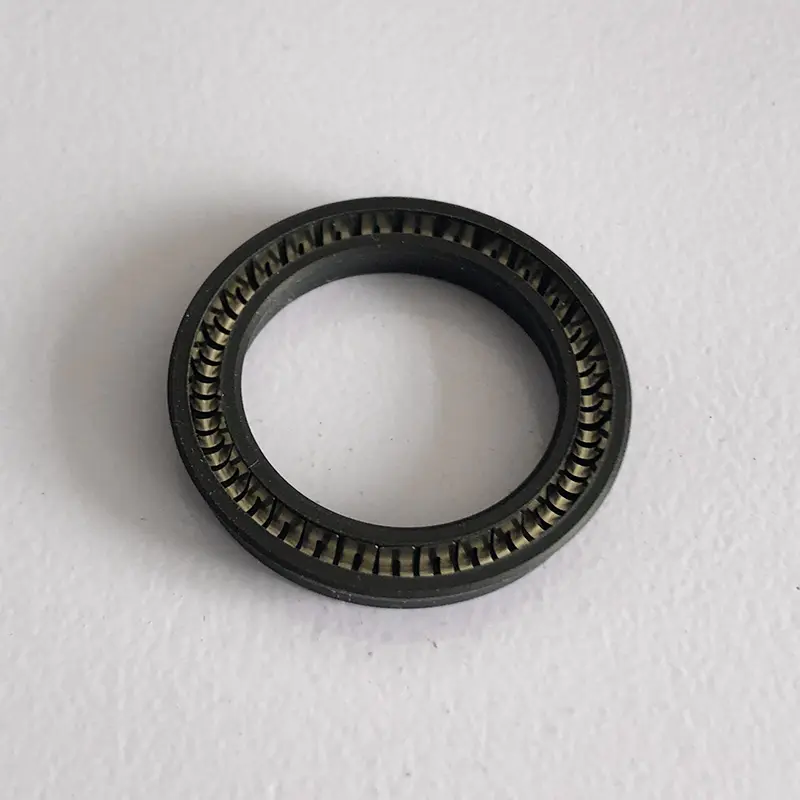

Onze FS Universal Spring Energized SEAL is een krachtige universele bekrachtigde afdichting voor de veer voor asgat met symmetrische structuur en universeel asgat, dat geschikt is voor verschillende industriële scenario's. Deze reeks producten is verdeeld in een type, B -type, BO -type, C -type, D -type en DO -type. Onder hen hanteren het Bo-type en het Type high-functionele plastic en gecoate O-ringcombinatie, die uitstekende mediaresistentie heeft; C-type, D-type en Do-type nemen een tandstructuur aan om het afdichtingsvermogen verder te verbeteren, vooral geschikt voor werkomstandigheden van hoge druk met druk van meer dan 40 MPa.
FS Universal Spring Energized SEAL ondersteunt een verscheidenheid aan afdichtingsringmaterialen (zoals PTFE, UPE, PK, enz.) En roestvrijstalen veren (O-vormig of V-vormig optioneel), en kan uitstekende prestaties uitvoeren in verschillende media en werkomstandigheden. Het universele ontwerp van het asgat vereenvoudigt het selectie- en installatieproces en wordt veel gebruikt in hoge druk hydraulische systemen, pneumatische apparatuur en speciale mediaafdichting in de velden van chemische, aardolie, energie, enz. Als u meer wilt weten over universele lente-verzachten afdichting voor asgat, kunt u op elk moment contact opnemen met Ruichen-afdichting.
Productfuncties en toepassingen:
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk MPA | Snelheid m/s | Temperatuur ℃ | Medium | |
| <40, toepasselijke groove width l > 40mpa, breng de groefbreedte aan L1 toe | <10 | Omdat/aan -35 ~+250 | Ander -200 ~+250 | Alle vloeistoffen, chemicaliën, gassen |
Materiële selectie
1. Bo, do elastomeer: gecoate o-ring.
2. Afdichtingsmateriaal: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.

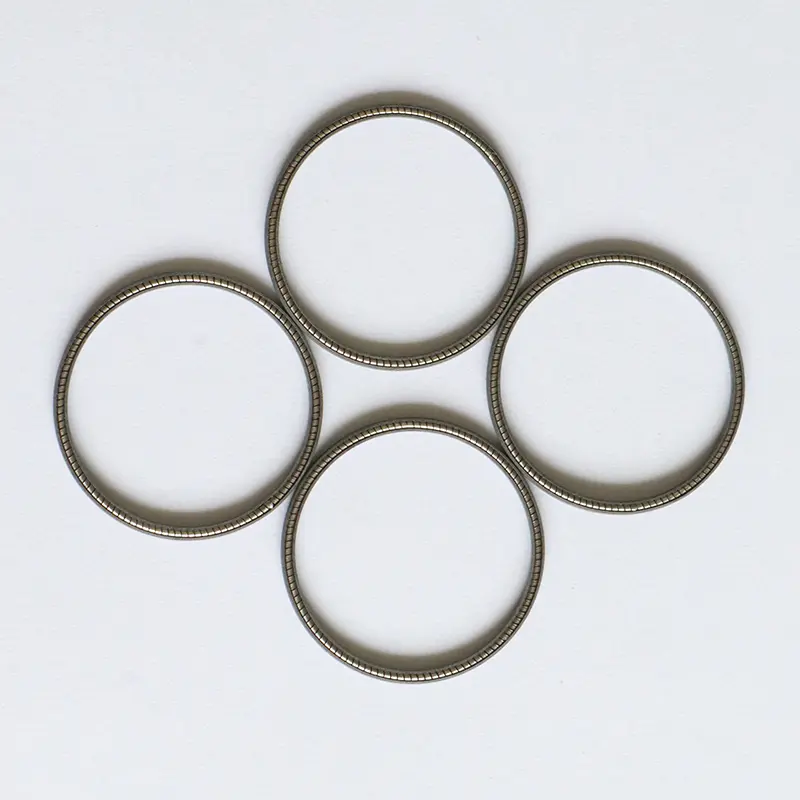

3. Roestvrijstalen veren kunnen O-vormige veren en V-vormige veren kiezen.
Voorbeeld bestellen
FS-A-40*46*4.7-PTFE4 D*D*L A-type Pan afdichting, afdichtingsringmateriaal is PTFE4,
FS-BO-40*46*4.7-PTFE4, D*D*L Bo-type Pan afdichting, afdichtingsringmateriaal is PTFE4, met O-ringcoating

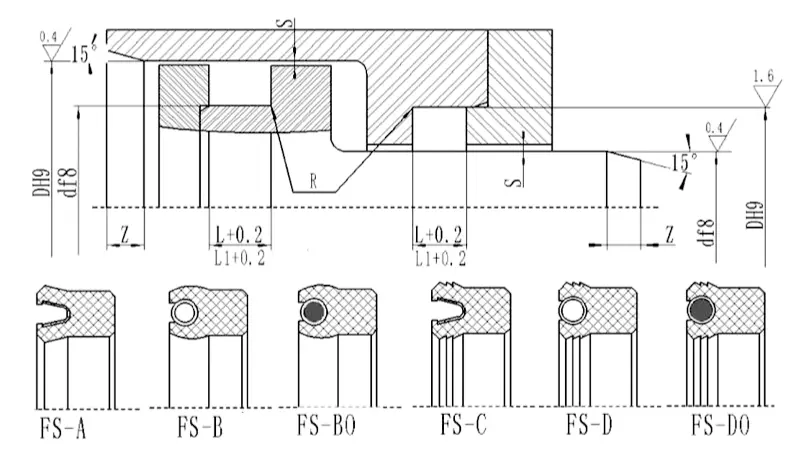

Specificaties (alle maten binnen het parameterbereik zijn beschikbaar)
| d | D | L+0.2 | L1+0.2(Van toepassing op druk> 40mpa) | Radiale klaring smax | Afschuining Zan | Rmax | |
| <20MPa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Opmerking: de vereiste specificaties worden niet in deze tabel vermeld. Neem contact met ons op.
We kunnen producten maximaal 1600 mm leveren.
