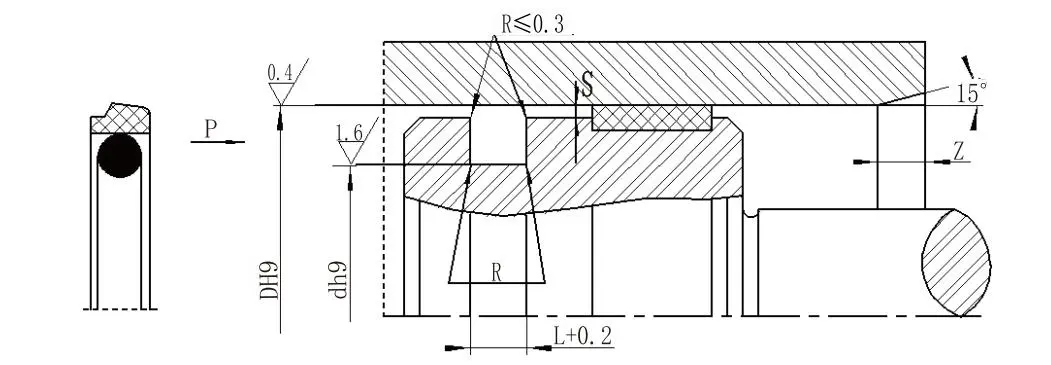

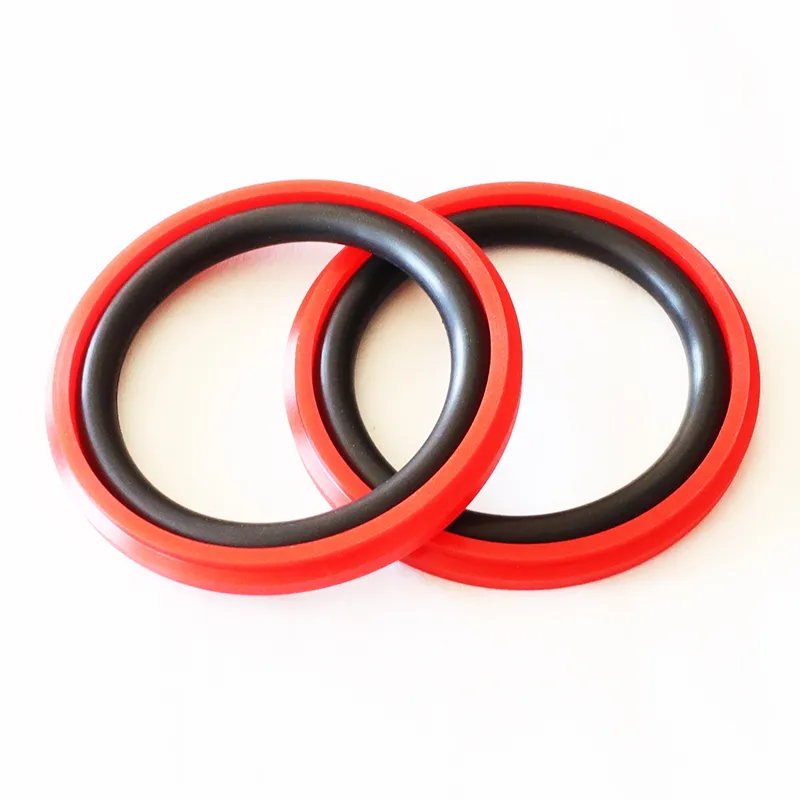

De Reciprocating Piston Step Seal bestaat uit een PTFE-gevulde getrapte afdichtingsring en een O-ring, geschikt voor unidirectionele drukafdichting in heen en weer gaande hydraulische toepassingen. De O-ring zorgt voor radiale kracht en compenseert slijtage van de afdichtingsring. Het wordt meestal gebruikt in combinatie met een geleidingsring. Voor cilinderdiameters kleiner dan 30 mm moet een gespleten (open) groefontwerp worden gebruikt.
1. Lage wrijving, lage startweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen kruip;
2. Zeer stabiele druk onder druk en zware omstandigheden;
3. Lange levensduur, geschikt voor olievrije smering;
4. Geschikt voor het afdichten van media met een lage viscositeit, zoals water.
|
Druk MPa |
Temperatuur ℃ |
Snelheid m/s |
Medium |
|
≤60 |
-35~+100 (O-ring NBR) |
≤6 |
Hydraulische olie op minerale basis, vlamvertragende vloeistof (HFA/HFB), water, etc. |
|
-20~+200 (O-ring FKM) |
1. Beschikbare O-ringmaterialen: R01 Nitril-butadieenrubber (NBR), R02 Fluorrubber (FKM), enz.
2. Materiaal afdichtring: Standaardmateriaal: PTFE3; andere beschikbare materialen zijn onder meer PTFE2, PTFE4 en PU.
Bestelmodel: RC61-40x29x4.2-PTFE3-R01; Bestelmodel: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Glyd-ring; RC61-B - Gatafdichting; DxdxL - Materiaalcode
