Installatiestructuur en vereisten
1. Asmateriaal: Veelgebruikt zijn koolstofstaal en roestvrij staal. Voor hoge snelheden wordt het oppervlak verchroomd, HRC40-45.
2. Ontwerp van roterende as en groeven: Het asoppervlak moet glad en braamvrij zijn. Spiraalvormige bewerkingsmarkeringen kunnen een pompeffect creëren, wat tot lekkage kan leiden. Het wordt aanbevolen om het montagegebied van de oliekeerring te slijpen tot een oppervlakteruwheid van Ra0,1-0,5 µm, waarbij deze gladder wordt naarmate de snelheid toeneemt. Voor gemakkelijke installatie en demontage moeten de as en groeven zijn ontworpen met afschuiningen of afgeronde randen. Zie figuren 1 en 2.
|
Afdichtingshoogte b |
b1(0,85xb) mm |
b2(b+0,3) mm |
r maximaal |
|
7 |
5.95 |
7.3 |
0.5 |
|
8 |
6.80 |
8.3 |
0.5 |
|
10 |
8.50 |
10.3 |
0.5 |
|
12 |
10.30 |
12.3 |
0.7 |
|
15 |
12.75 |
15.3 |
0.7 |
|
20 |
17.00 |
20.3 |
0.7 |
Figuur 1. Ontwerp met afschuining van de groef
|
d |
d3 |
R |
|
<10 |
d-1,5 |
2 |
|
10~20 |
d-2,0 |
2 |
|
20~30 |
d-2,5 |
3 |
|
30~40 |
d-3,0 |
3 |
|
40~50 |
d-3,5 |
4 |
|
50~70 |
d-4,0 |
4 |
|
70~95 |
d-4,5 |
5 |
|
95~130 |
d-5,5 |
6 |
|
130~240 |
d-7,0 |
8 |
|
240~500 |
d-11.0 |
12 |
|
500~800 |
d-14.0 |
14 |
|
800 ~ 1250 |
d-18.0 |
16 |

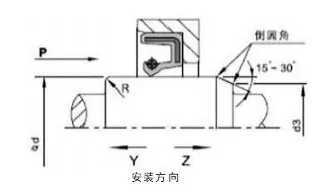

Figuur 2 Afschuining ontwerp van de roterende as
Factoren die de prestaties van lipafdichtingen van roterende as beïnvloeden

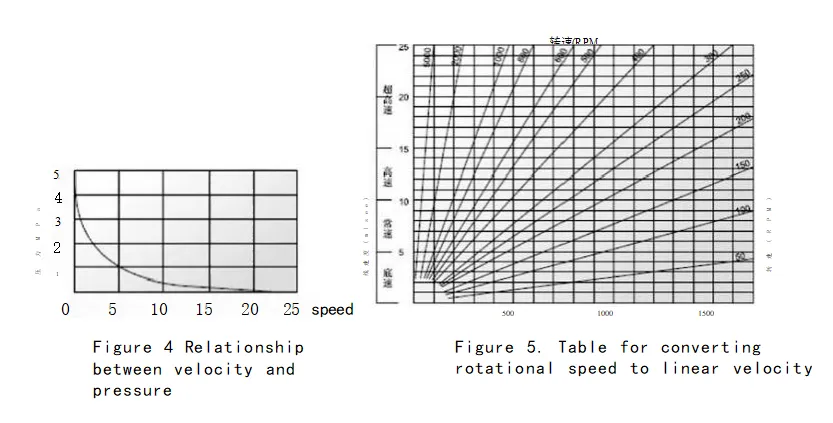

Er zijn tientallen factoren die de afdichtende werking beïnvloeden. Naast de oliekeerring zelf, zoals het materiaal en de structuur ervan, hebben ook andere factoren zoals het medium, de temperatuur, de druk, de smering, de snelheid en de oppervlakteruwheid rechtstreeks invloed op het afdichtingseffect, en deze factoren werken vaak met elkaar samen. De volgende grafieken zijn uitsluitend bedoeld als referentie voor de gebruiker.

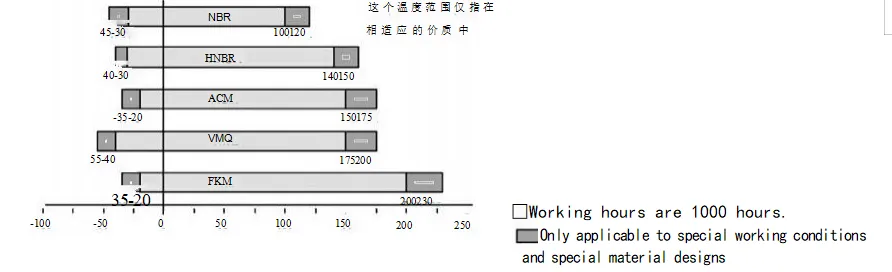

Figuur 3. Effect van temperatuur op oliekeerring
Montage: Een zorgvuldige montage is een voorwaarde voor het goed functioneren van oliekeerringen.
|

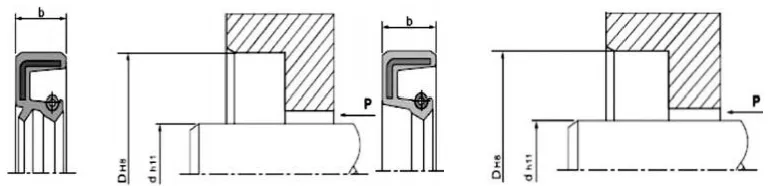

Installatieschema (inbouw in holle ruimte) |
||
|
Correcte installatiemethode |
Toepasselijke arbeidsvoorwaarden |
Onjuiste installatiemethode |
|
|
Deze methode is alleen toepasbaar als het eindvlak van de oliekeerring en het eindvlak van de holte gelijk liggen. Wanneer de persapparatuur snel werkt, moet de oliekeerring correct worden geplaatst; anders kan er een verkeerde uitlijning optreden. |
|
|
|
Dit ontwerp is geschikt voor situaties waarin het eindvlak van de oliekeerring lager is dan het eindvlak van de holte. Zelfs bij snel aandrukken kan de oliekeerring nog steeds goed worden gepositioneerd. Bij dit type bevestiging ontbreekt echter een radiale positionering, daarom moet de axiale loodrechtheid van de vlakke plaat en de drukas van de persinrichting een zekere nauwkeurigheid bereiken. |
|
|
|
Deze methode is geschikt voor situaties waarin het eindvlak van de oliekeerring lager is dan het eindvlak van de holte. Bij het snel indrukken van de apparatuur is het van cruciaal belang dat de oliekeerring correct wordt geplaatst; anders kan er een verkeerde uitlijning optreden. |
 |
|
|
Deze methode is alleen geschikt voor onderhoud of eenvoudige installatieomstandigheden waarbij drukapparatuur niet beschikbaar is. Omdat tijdens de installatie geen absoluut uniforme persing kan worden bereikt, zijn verschillende installatieproblemen onvermijdelijk. Het is in de eerste plaats ontworpen om een radiale verkeerde uitlijning tijdens de installatie te voorkomen, waardoor de oliekeerring zou kunnen vervormen, of om schade aan het rubber van het passende deel van de oliekeerring (buitenste cirkel) als gevolg van pauzes tijdens de installatie te voorkomen. Daarom wordt deze installatiemethode over het algemeen niet aanbevolen. |
|

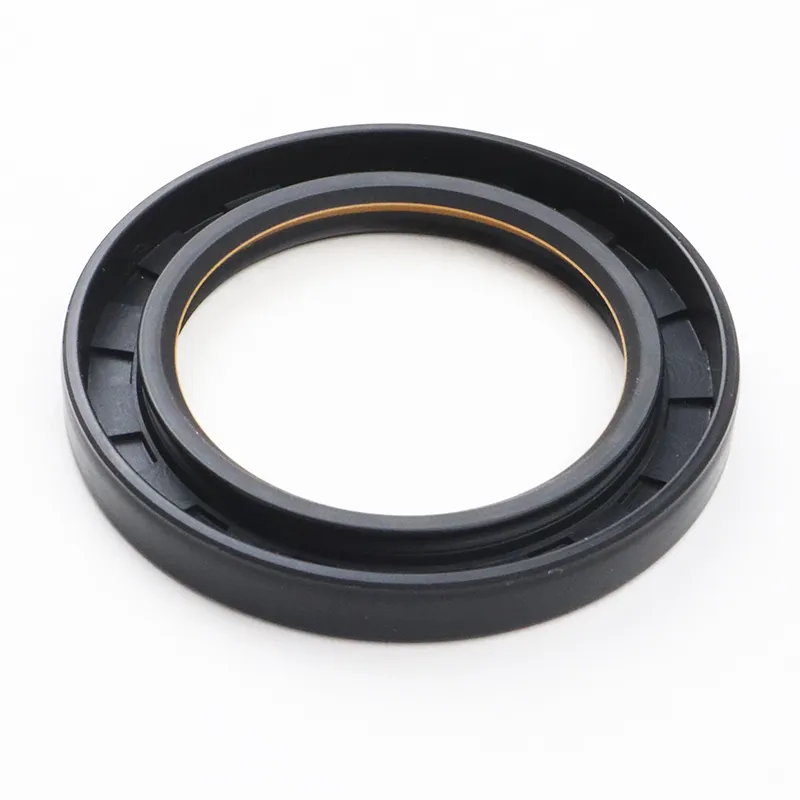

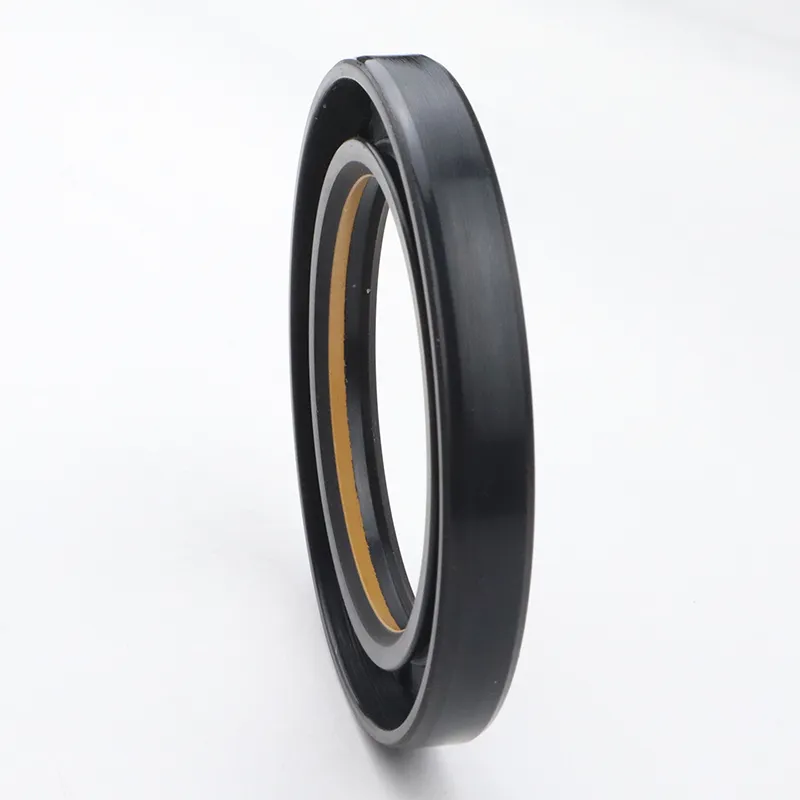

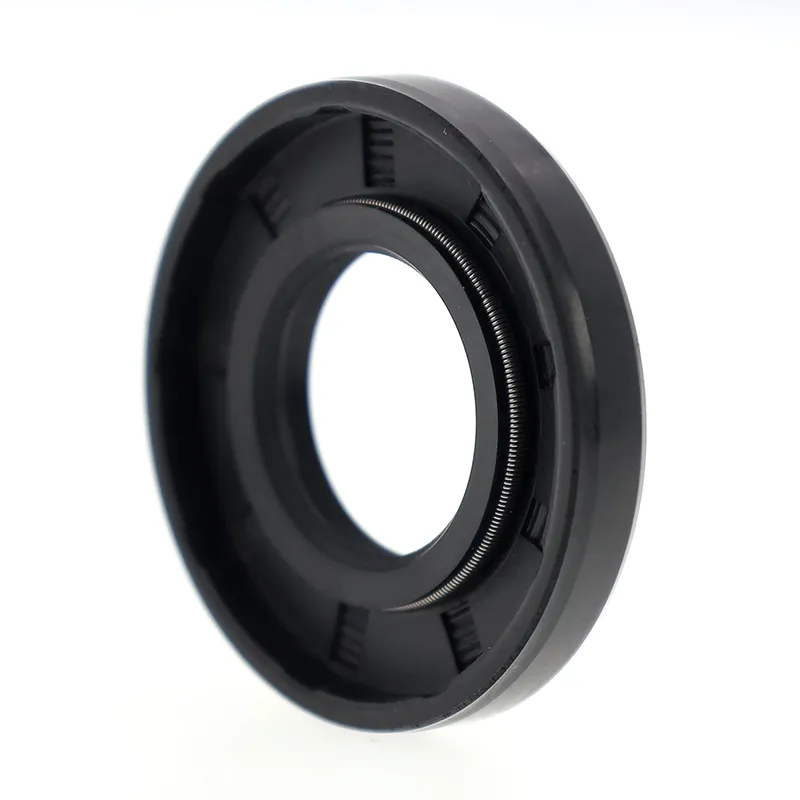

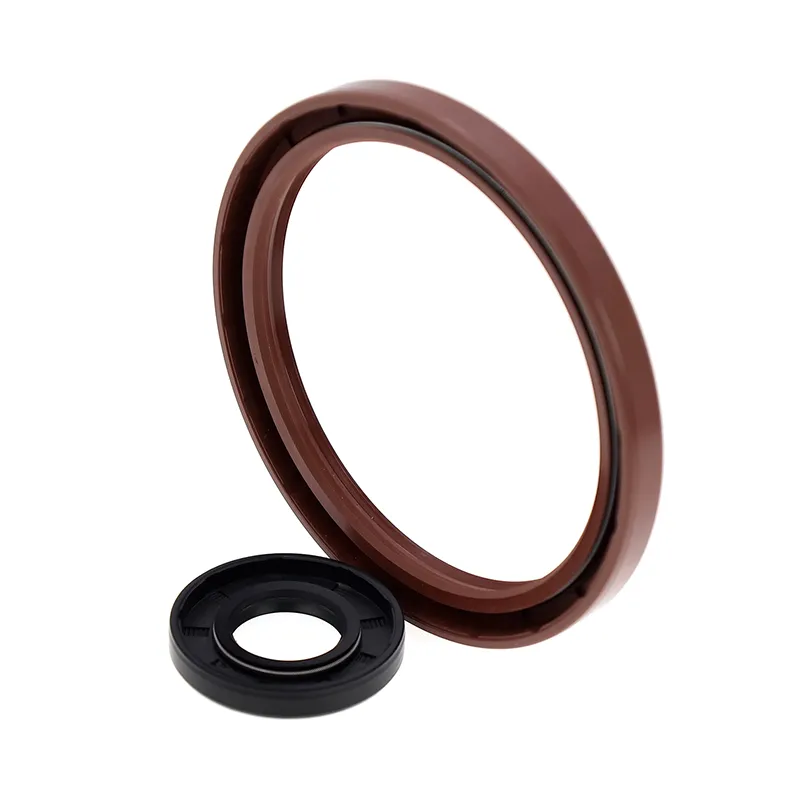

TC/SC/TB/SB-oliekeerringen

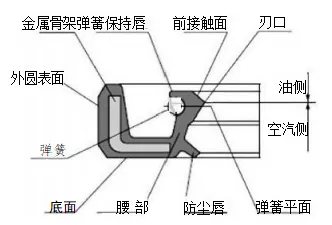

Beide bestaan uit een metalen frame, een veer en een rubberen behuizing. Het metalen frame biedt ondersteuning en de veer oefent radiale kracht uit op de afdichtingslip. Zowel de TC- als de TB-modellen hebben een stofdichte hulplip, geschikt voor toepassingen waarbij de ene zijde het afdichtingsmedium bevat en de andere zijde stof. TB/SB-modellen hebben een metalen buitencirkel, waardoor de oliekeerring veiliger en nauwkeuriger in de holte zit. Het afdichtingsvermogen van de buitenste cirkel is echter beperkt voor laagviskeuze en gasvormige media; daarom wordt aanbevolen om tijdens installatie en gebruik afdichtmiddel op de buitenste cirkel aan te brengen.
|
Vorm in dwarsdoorsnede |
Model |
Sollicitatie |
Druk |
Temperatuur |
Snelheid |
Medium |
Materiaal |
|
|
TC |
Afdichtend, stofdicht |
0,03 MPa |
-30~+160 |
20m/sec |
Smeerolie en vet |
NBR/FKM + koolstofstaal |
|
|
SC |
Afdichting |
|||||
|
|
TB |
Afdichtend, stofdicht |
-30~+100 |
25m/sec |
Water, smeerolie, vet |
NBR + Koolstofstaal |
|
|
|
SB |
Afdichting |
Bestelmodel TC-d*D*b
|
Specificatie |
Specificatie |
Specificatie |
Specificatie |
Specificatie |
Specificatie |
Specificatie |
|
TC-6*17*3.5 |
TC-9*25*7 |
TC-10*30*7 |
TC-12*25*10 |
TC-13*25*7 |
TC-14*32*8 |
TC-15*30*7 |
|
TC-7*18*7 |
TC-10*18*7 |
TC-11*22*7 |
TC-12*26*7 |
TC-13*26*7 |
TC-14*32*10 |
TC-15*30*8 |
|
TC-8*18*7 |
TC-10*19*7 |
TC-I1*25*7 |
TC-12*28*7 |
TC-13*28*7 |
TC-14*35*7 |
TC-15*30*10 |
|
TC-8*20*7 |
TC-10*20*5 |
TC-11*30*10 |
TC-12*28*8 |
TC-13*30*8 |
TC-14*35*8 |
TC-15*32*7 |
|
TC-8*22*7 |
TC-10*20*7 |
TC-12*19*3 |
TC-12*30*7 |
TC-14*24*7 |
TC-14*40*7 |
TC-15*32*10 |
|
TC-8*22*8 |
TC-10*22*5 |
TC-12*20*7 |
TC-12*30*10 |
TC-14*25*7 |
TC-15*22*8 |
TC-15*35*7 |
|
TC-8*25*7 |
TC-10*22*7 |
TC-12*21*7 |
TC-12*32*7 |
TC-14*26*7 |
TC-15*24*7 |
TC-15*35*8 |
|
TC-8*25*8 |
TC-10*22*8 |
TC-12*22*5 |
TC-12*32*10 |
TC-14*27*7 |
TC-15*25*5 |
TC-15*35*10 |
|
TC-8*30*7 |
TC-10*22*10 |
TC-12*22,5*5,5 |
TC-12*35*7 |
TC-14*28*7 |
TC-15*25*7 |
TC-15*38*7 |
|
TC-9*16*5 |
TC-10*24*7 |
TC-12*22*7 |
TC-12*35*10 |
TC-14*28*8 |
TC-15*25*8 |
TC-15*38*8 |
|
TC-9*18*7 |
TC-10*25*5 |
TC-12*22*8 |
TC-12,7*22,22*5 |
TC-14*28*10 |
TC-15*26*7 |
TC-15*38*10 |
|
TC-9*19*7 |
TC-10*25*7 |
TC-12*24*6 |
TC-12,7*25,4*7 |
TC-14*29*7 |
TC-15*27*7 |
TC-15*40*8 |
|
TC-9*20*7 |
TC-10*25*10 |
TC-12*24*7 |
TC-12,7*26*8 |
TC-14*30*7 |
TC-15*27*8 |
TC-15*40*10 |
|
TC-9*22*7 |
TC-10*26*7 |
TC-12*25*7 |
TC-12,7*30*8 |
TC-14*30*10 |
TC-15*28*7 |
TC-15*42*7 |
|
TC-9*24*7 |
TC-10*28*7 |
TC-12*25*8 |
TC-13*23*7 |
TC-14*32*7 |
TC-15*28*10 |
TC-15*42*8 |
