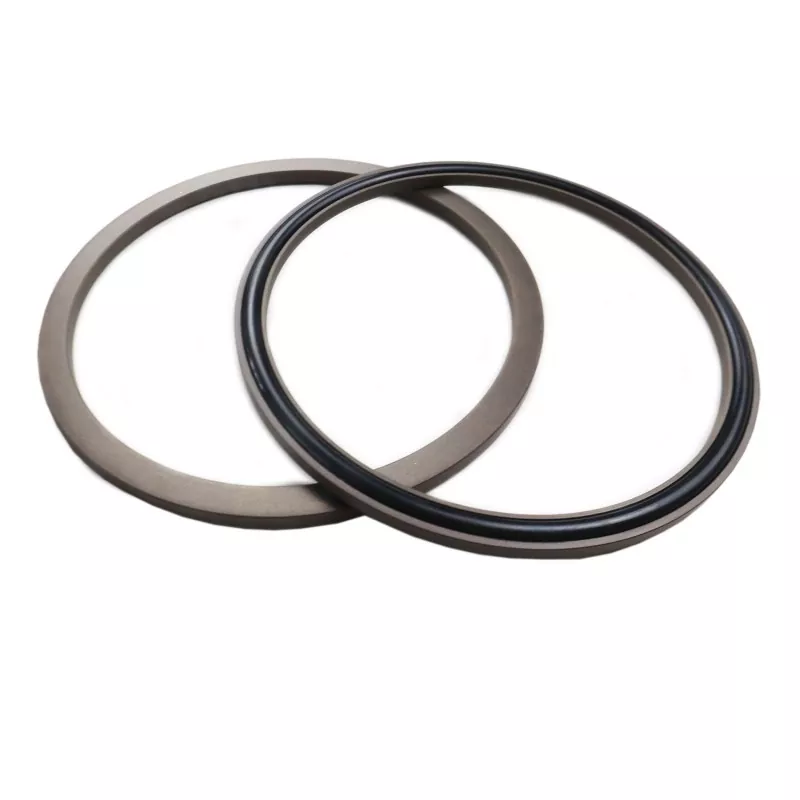

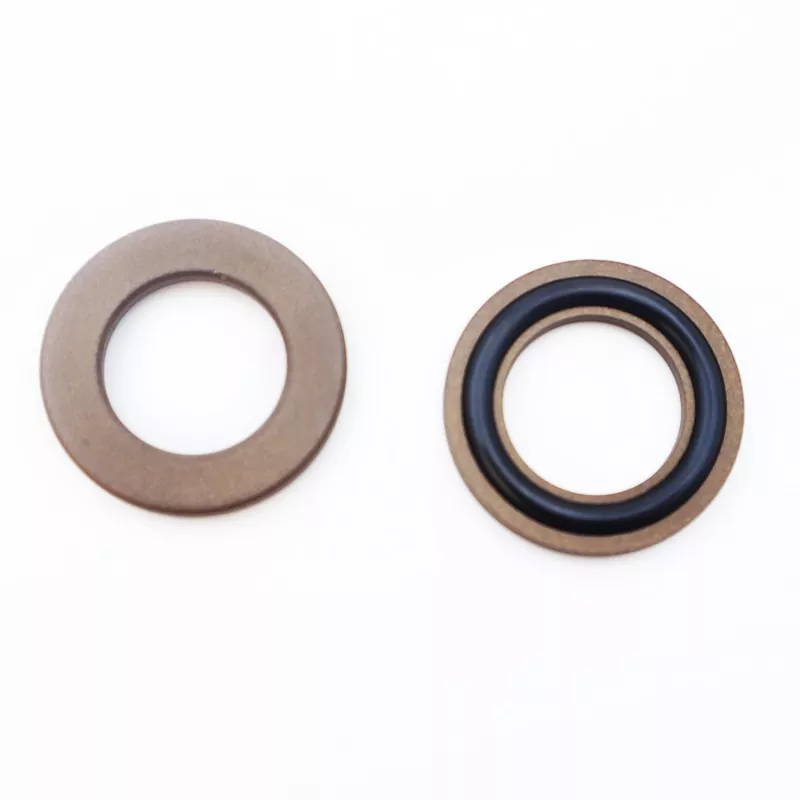

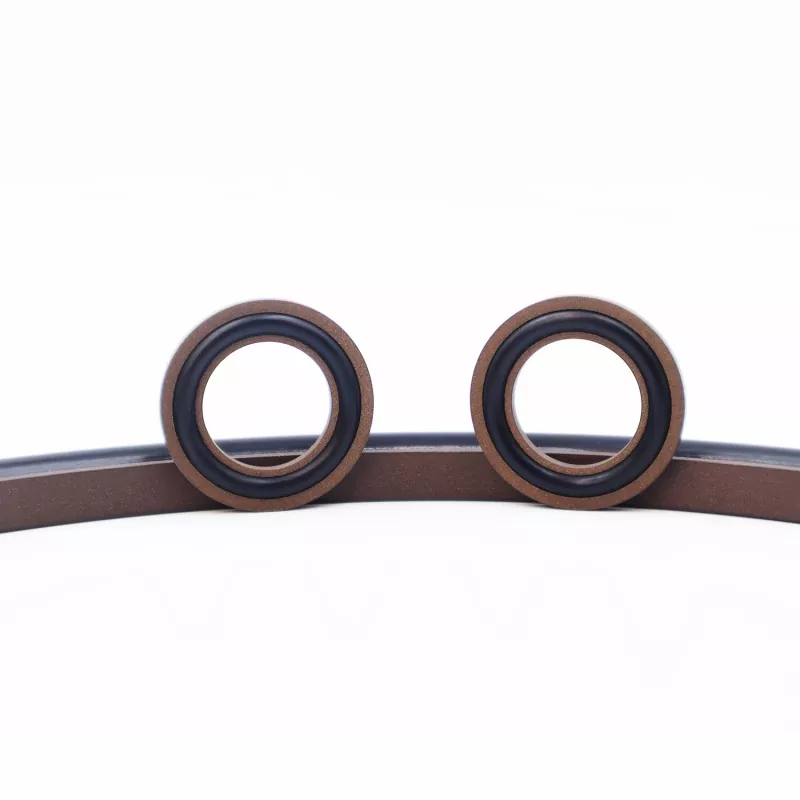

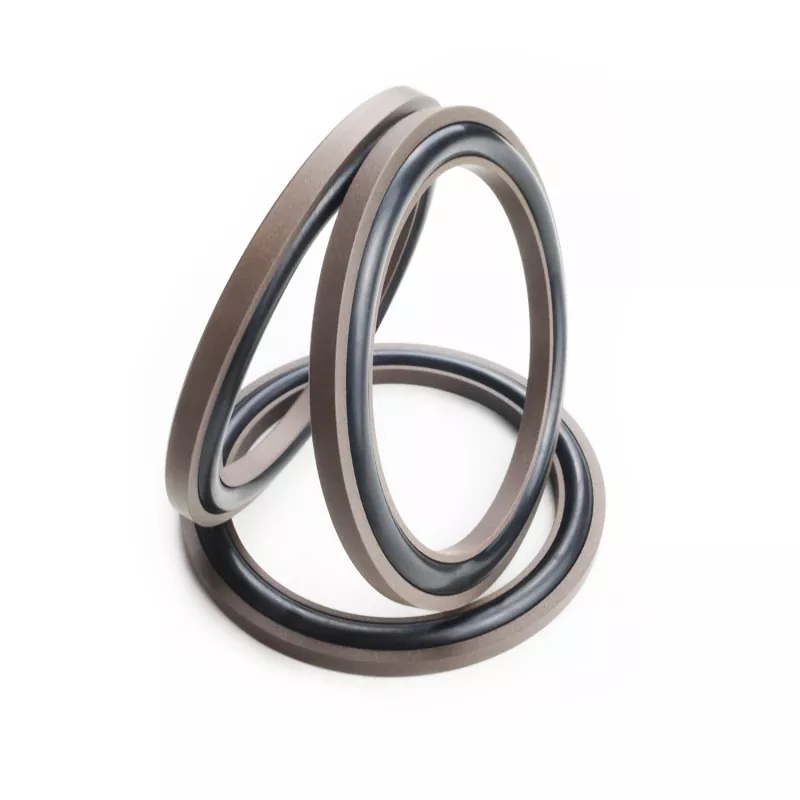

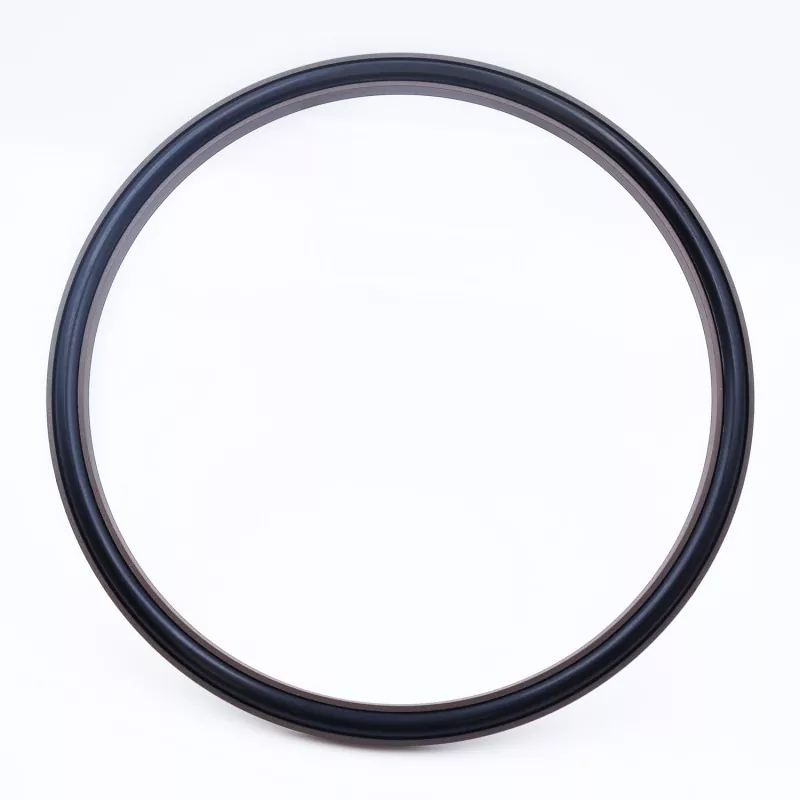

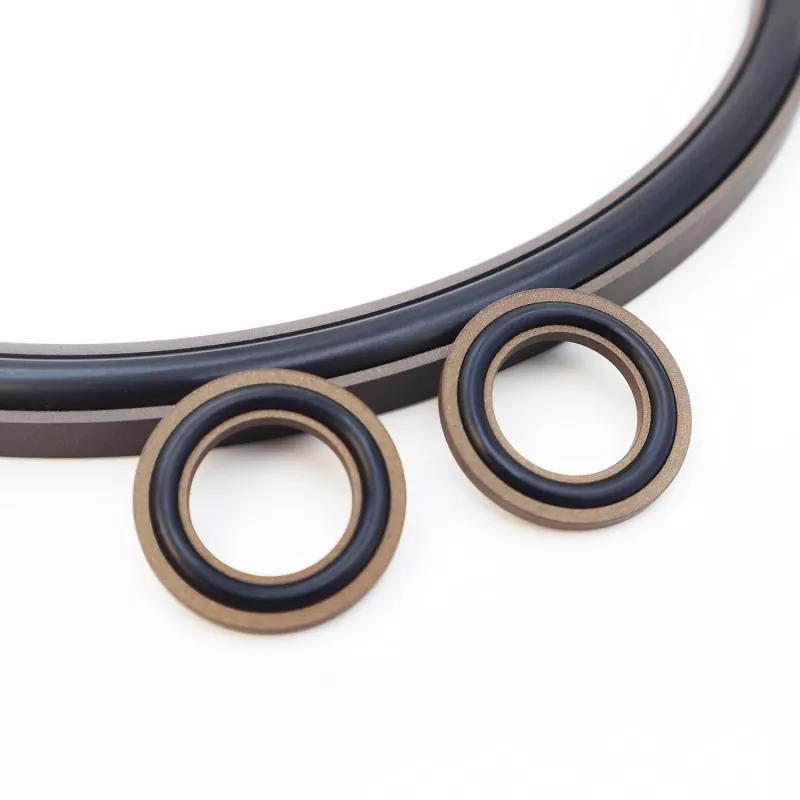

De Axiale C-Type gecombineerde afdichting bestaat uit een C-vormige afdichtring van gevuld PTFE en een rubberen O-ring; het is ontworpen voor statische afdichtingstoepassingen zoals axiale (eindvlak) en flensafdichtingen. De belangrijkste kenmerken zijn onder meer een lange levensduur, uitstekende afdichtingsprestaties, hoge drukbestendigheid en een compacte structurele voetafdruk; het is ook geschikt voor hydraulische afdichtingstoepassingen. Verkrijgbaar in twee versies: RC2872-A (voor interne druk) en RC2872-B (voor externe druk).
Het compacte ontwerp vergemakkelijkt installatie in kleine ruimtes en zorgt voor een betrouwbare afdichting en een langere levensduur tijdens langdurig gebruik. Een volledig assortiment specificaties is op voorraad beschikbaar, met diensten die worden geleverd aan wereldwijde kopers, waaronder technische selectie, prijsaanvragen en bulkbestellingen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Medium |
|
≤100 |
-35 tot +100 (met NBR O-ring) |
- |
Hydraulische olie, emulsie, water, enz. |
|
-20 tot +200 (met FKM O-ring) |
Deze afdichting bestaat uit een C-vormige PTFE-afdichtring en een O-ring; de O-ring zorgt voor voorcompressie, waardoor de klemkracht wordt gegenereerd die nodig is om een afdichting te bereiken. Onder druk neemt deze klemkracht toe, wat betekent dat de afdichting beter presteert naarmate de druk stijgt. Dankzij het dubbele flensontwerp van de slipperring wordt voorkomen dat de O-ring uitsteekt, waardoor de afdichting hoge drukken kan weerstaan.
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|

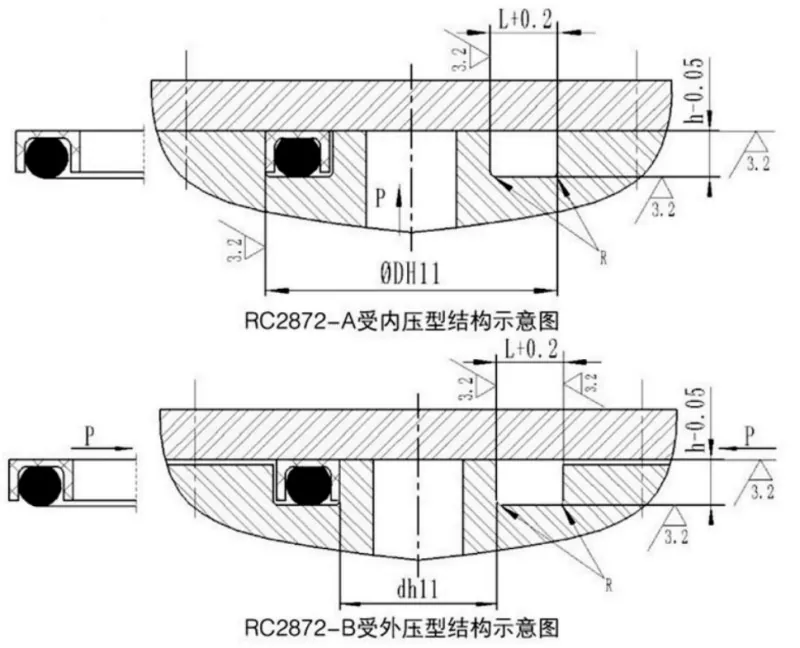

Buitendiameterbereik DH11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|
Bereik binnendiameter d h11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
13.6 |
0.7 |
8.60 |
