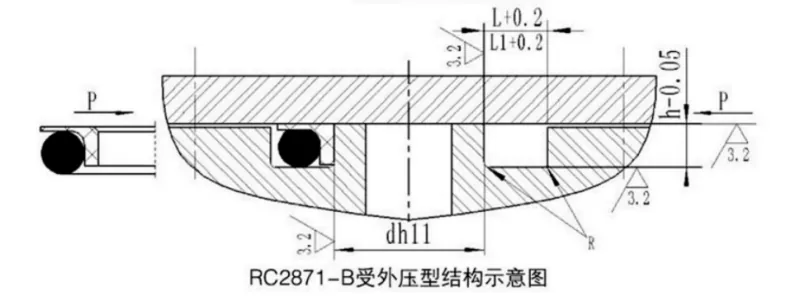

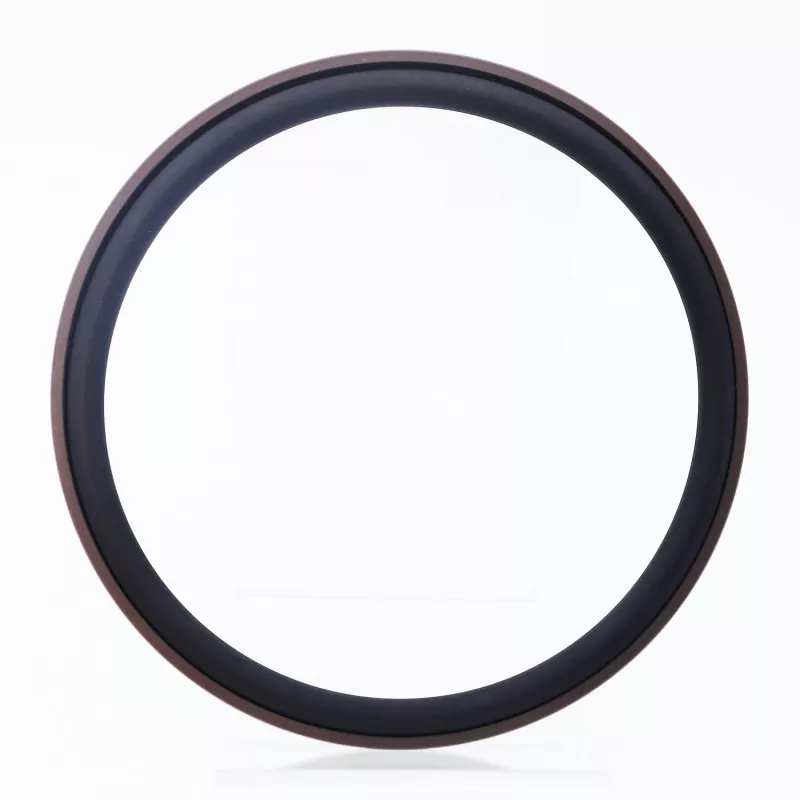

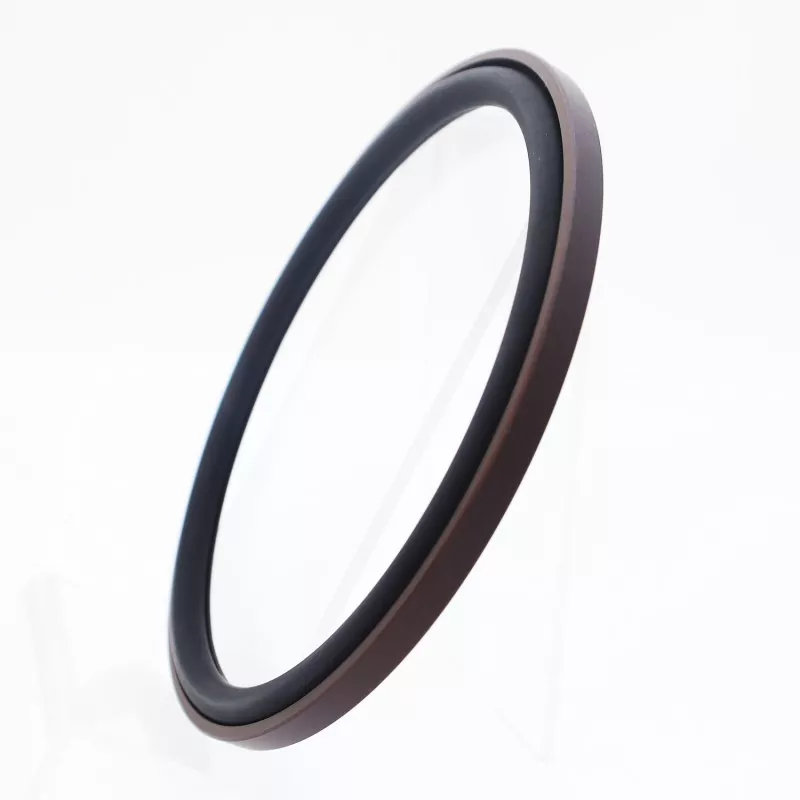

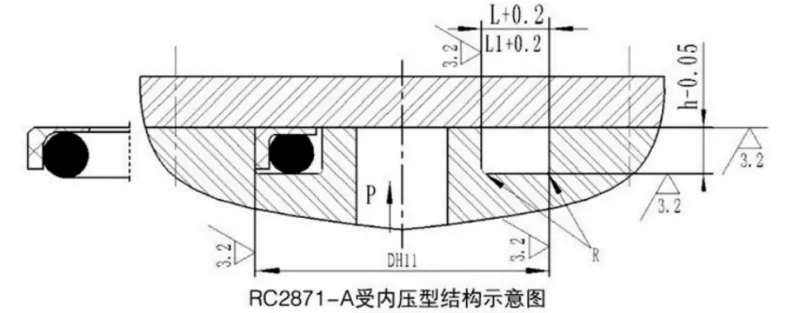

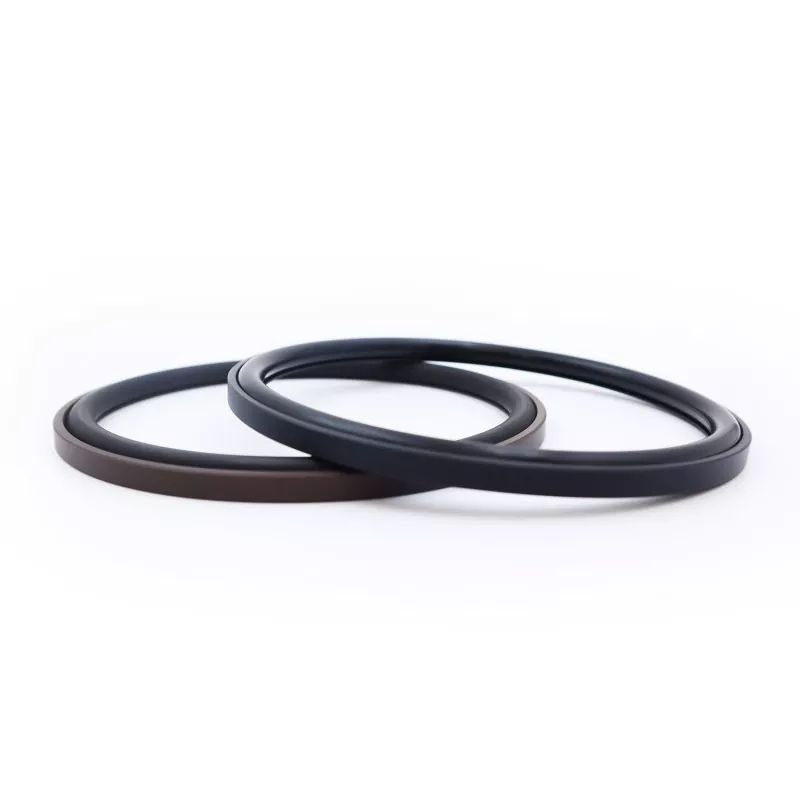

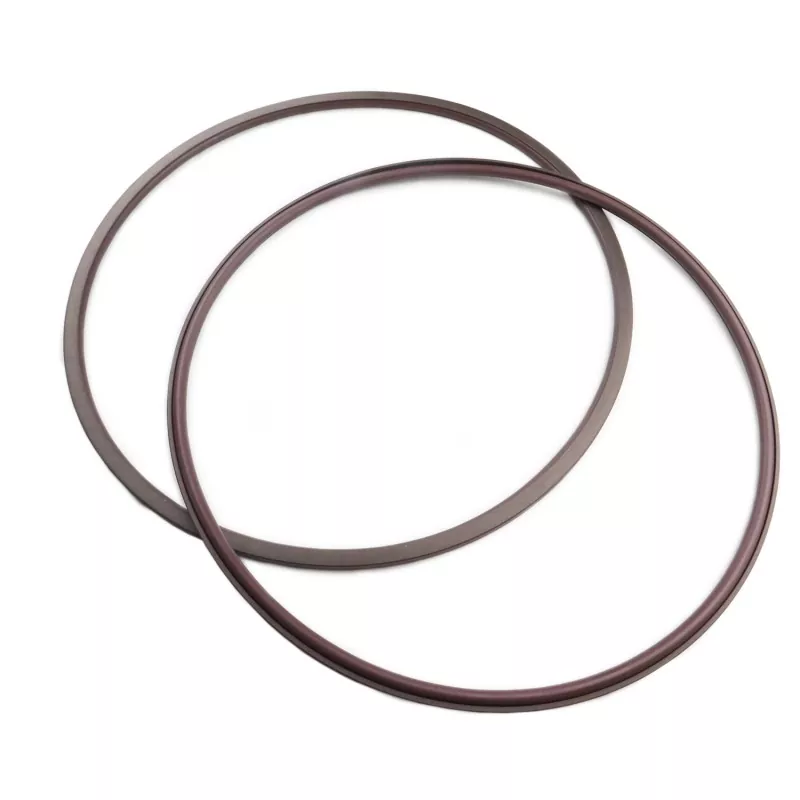

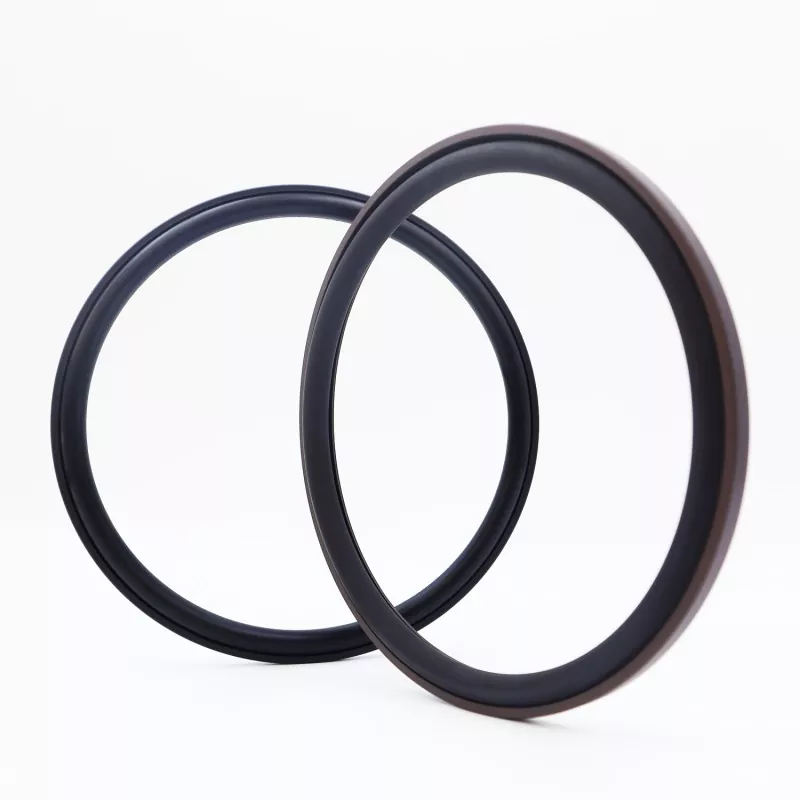

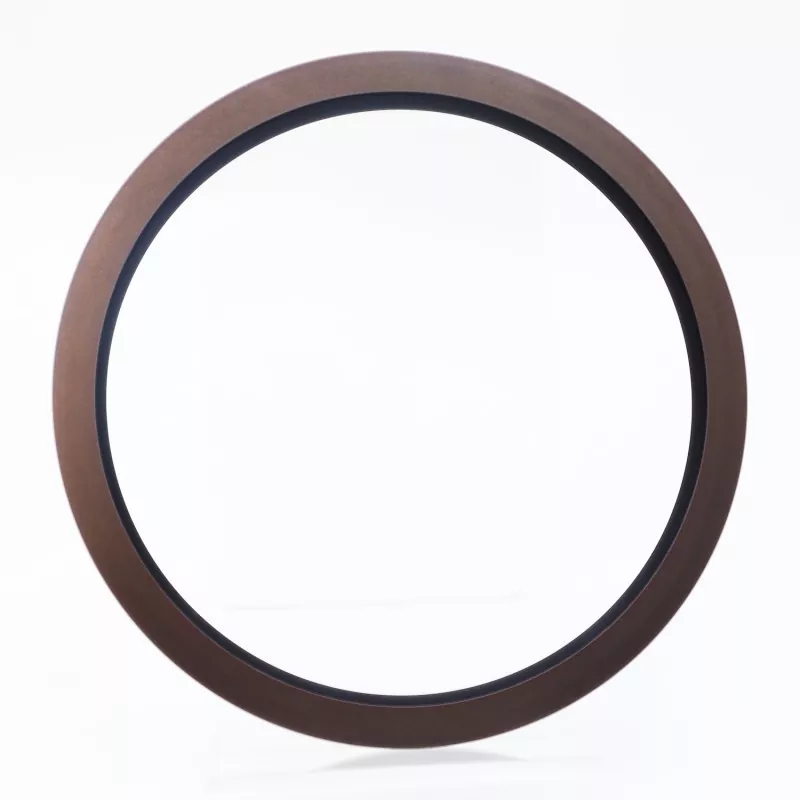

De Axial Step Combined Seal bestaat uit een rechthoekige afdichtring van gevuld PTFE en een rubberen O-ring; het is ontworpen voor unidirectionele statische afdichtingstoepassingen, zoals axiale (eindvlak) en flensafdichtingen. Het beschikt over een lange levensduur, uitstekende afdichtingsprestaties, weerstand tegen hoge en ultrahoge druk en een compacte structurele voetafdruk; het is ook geschikt voor waterdrukafdichtingstoepassingen. Het is verkrijgbaar in twee versies: RC2871-A (voor interne druk) en RC2871-B (voor externe druk).
Effectieve afdichting wordt bereikt door de continue grijpkracht die wordt gegenereerd door de voorcompressie van de O-ring, waardoor een zelfbekrachtigend afdichtingseffect ontstaat waarbij de afdichtingsprestaties verbeteren naarmate de middendruk toeneemt. Het geflensde ontwerp aan de zijkant van de afdichtingsring voorkomt effectief extrusie van de O-ring, waardoor deze gemakkelijk bestand is tegen hoge druk en ultrahoge druk en tegelijkertijd compatibel blijft met afdichtingsomgevingen met waterdruk.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Medium |
|
≤300 |
-35 tot +100 (met NBR O-ring) |
- |
Hydraulische olie, emulsie, water, enz. |
|
-20 tot +200 (met FKM O-ring) |
Deze afdichting bestaat uit een rechthoekige PTFE-afdichtring en een O-ring; de O-ring zorgt voor voorcompressie, waardoor de klemkracht wordt gegenereerd die nodig is om een afdichting te bereiken. Onder druk neemt deze klemkracht toe, wat betekent dat hoe hoger de druk, hoe beter de afdichtingsprestaties. Dankzij het zijflensontwerp van de slipperring wordt voorkomen dat de O-ring uitsteekt, waardoor de afdichting hoge drukken kan weerstaan.
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|
Buitendiameterbereik DH11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Groefbreedte L1 + 0,2 Druk > 80 MPa |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|
Bereik binnendiameter dh11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Groefbreedte L1 + 0,2 Druk > 80 MPa |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
