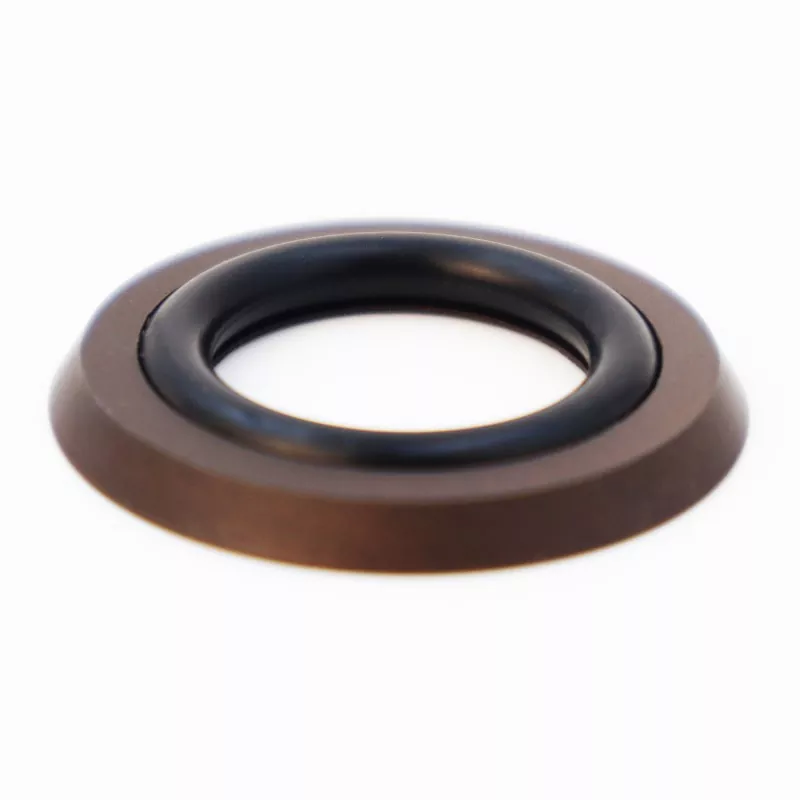

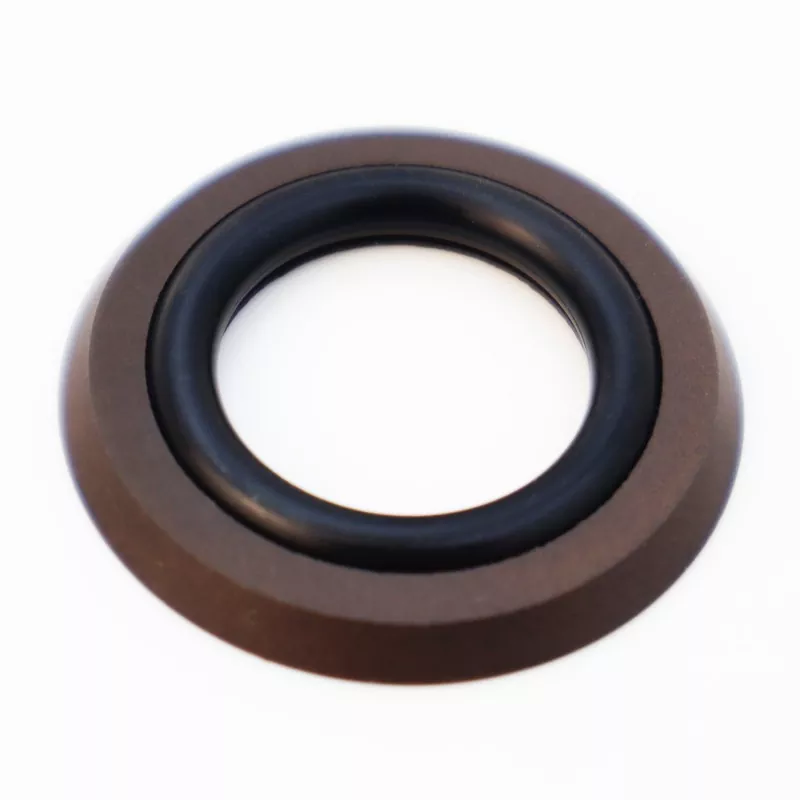

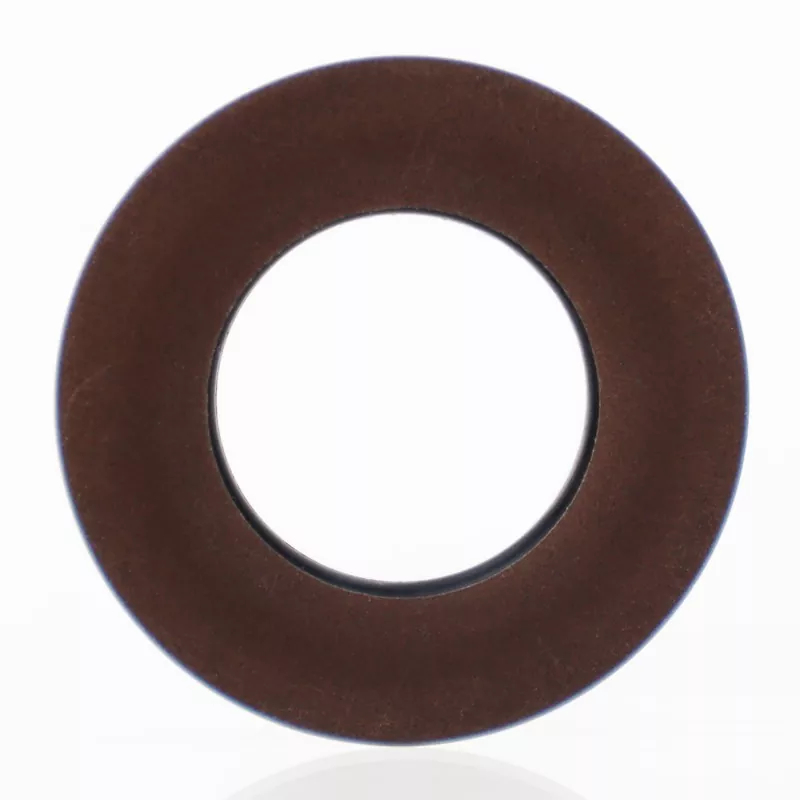

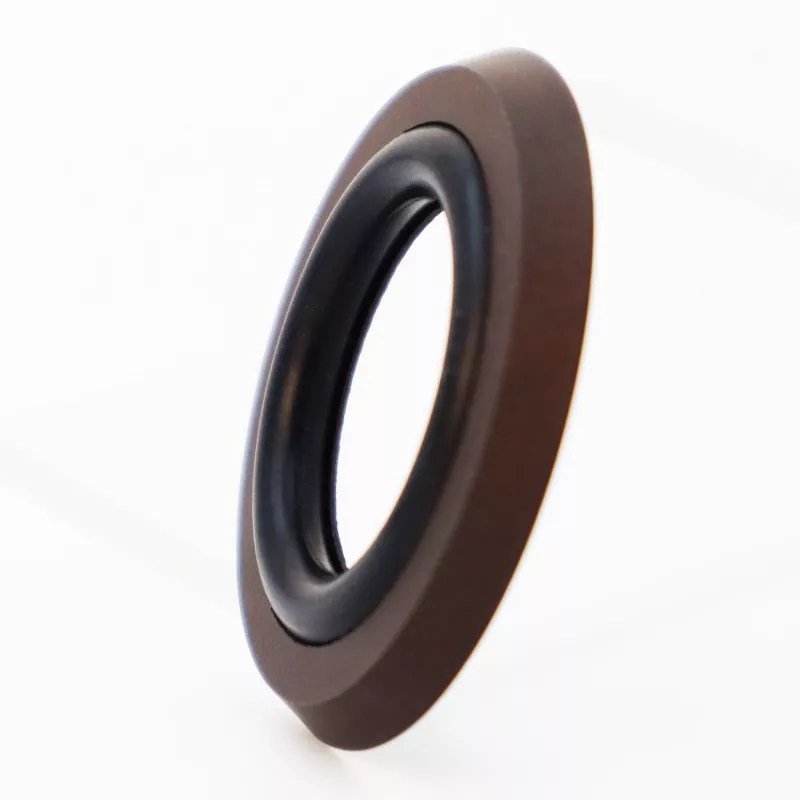

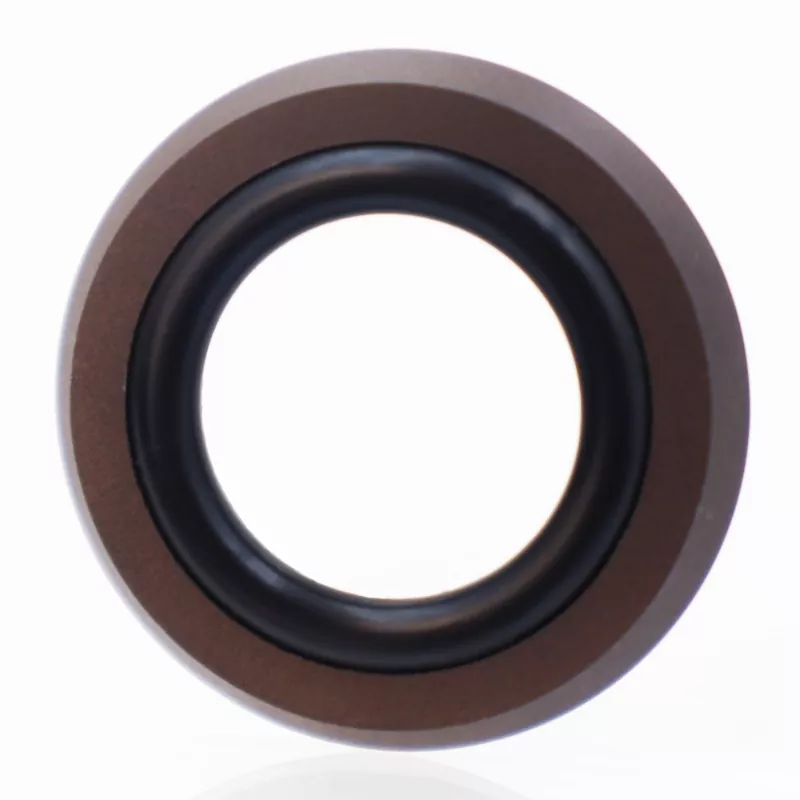

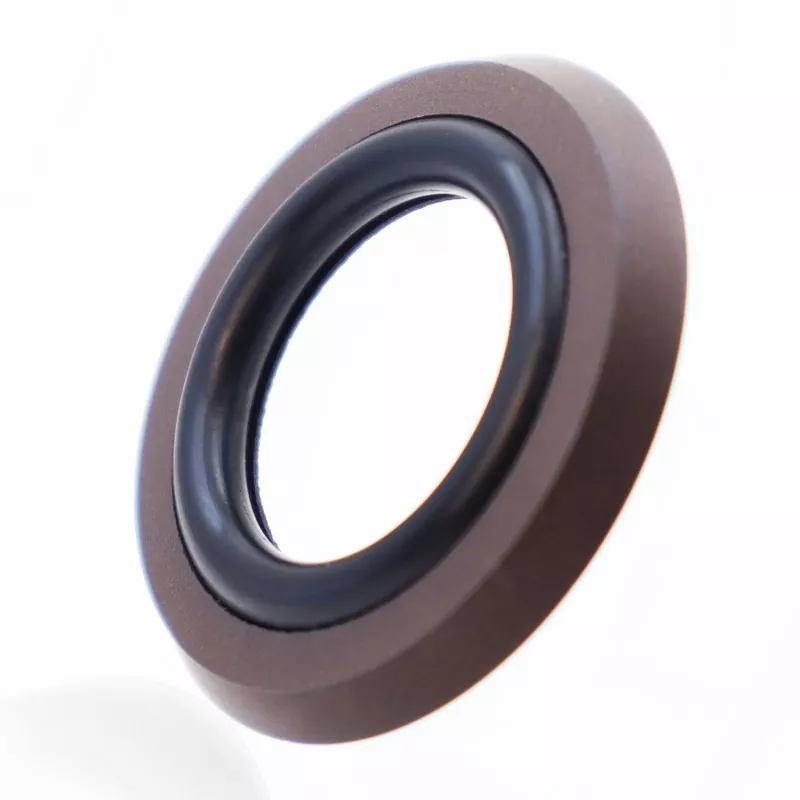

De Axial Foot Type Combined Seal bestaat uit een voetvormige afdichtring van gevuld PTFE en een rubberen O-ring. Het is ontworpen voor unidirectionele statische afdichtingstoepassingen, zoals axiale (eindvlak) en flensafdichtingen. De belangrijkste kenmerken zijn onder meer een lange levensduur, uitstekende afdichtingsprestaties, weerstand tegen hoge en ultrahoge drukken en een compact ontwerp dat minimale installatieruimte vereist; het is ook geschikt voor hydraulische afdichtingstoepassingen. Verkrijgbaar in twee versies: RC2875-A (voor interne druk) en RC2875-B (voor externe druk).
De compacte structuur past in smalle installatiegroeven, waardoor het risico op lekkage van apparatuur aanzienlijk wordt verminderd. Een volledig assortiment specificaties is op voorraad, en we verwelkomen vragen en monsterbestellingen van wereldwijde kopers.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Medium |
|
≤60 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische oliën op minerale basis, brandwerende vloeistoffen (HFA/HFB), water, etc. |
|
-20 tot +200 (met FKM O-ring) |

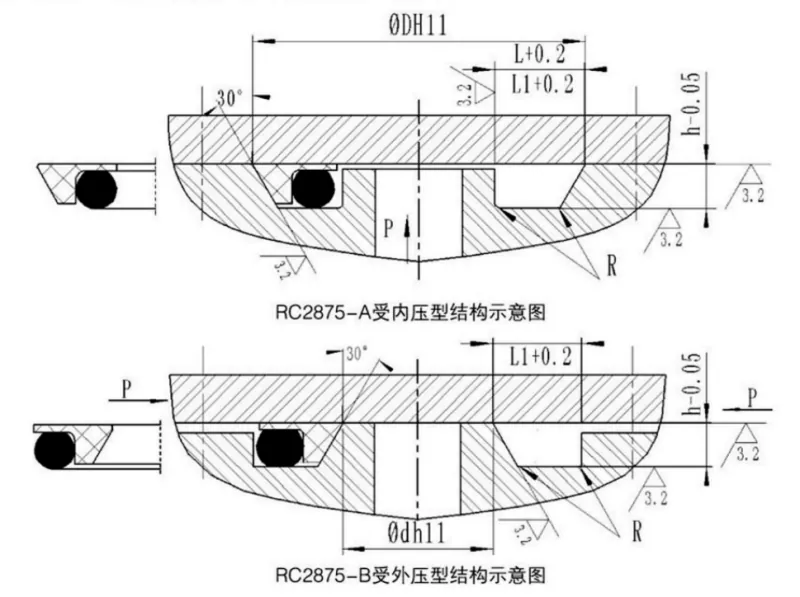

Deze afdichting bestaat uit een gemodificeerde PTFE-afdichtring met een voetvormig profiel en een O-ring. Onder druk neemt de grijpkracht van de afdichting toe, wat betekent dat hoe hoger de druk, hoe beter de afdichtingsprestaties. Dankzij het voetvormige zijflensontwerp van de schuifring wordt voorkomen dat de O-ring naar buiten komt, waardoor de afdichting bestand is tegen hoge en ultrahoge drukken.
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|
Buitendiameterbereik DH11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Groefbreedte L1 + 0,2 Druk > 100 MPa |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Alle specificaties binnen het parameterbereik zijn beschikbaar.
|
Bereik binnendiameter dh11 |
Groef diepte u-0,05 |
Groef breedte L+0,2 |
Groefbreedte L1 + 0,2 Druk > 100 MPa |
Hoekradius Rmax |
Draaddiameter O-ring Doen |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
