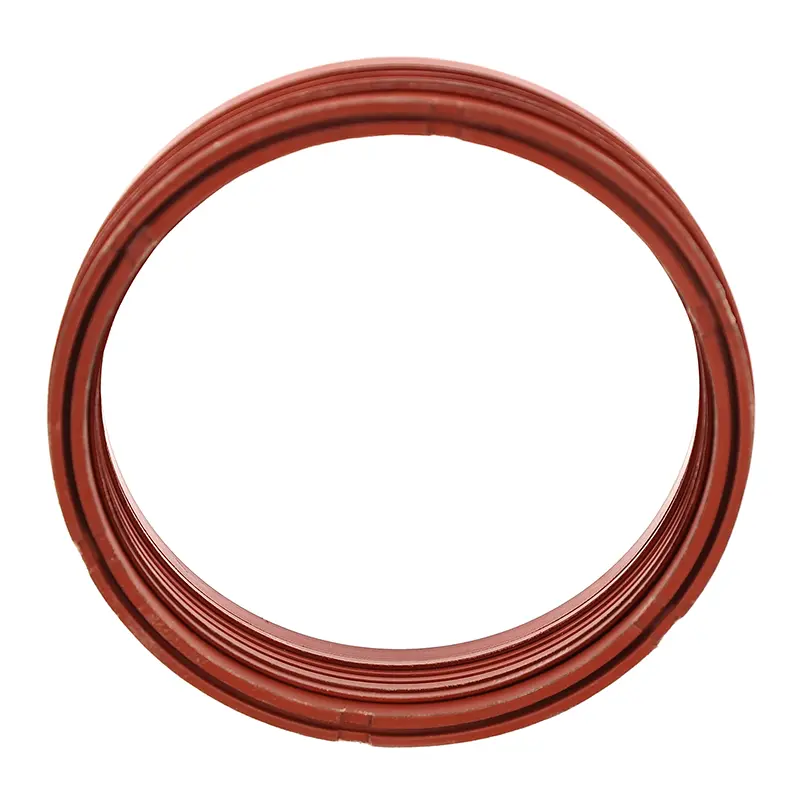

Chevron-zegel

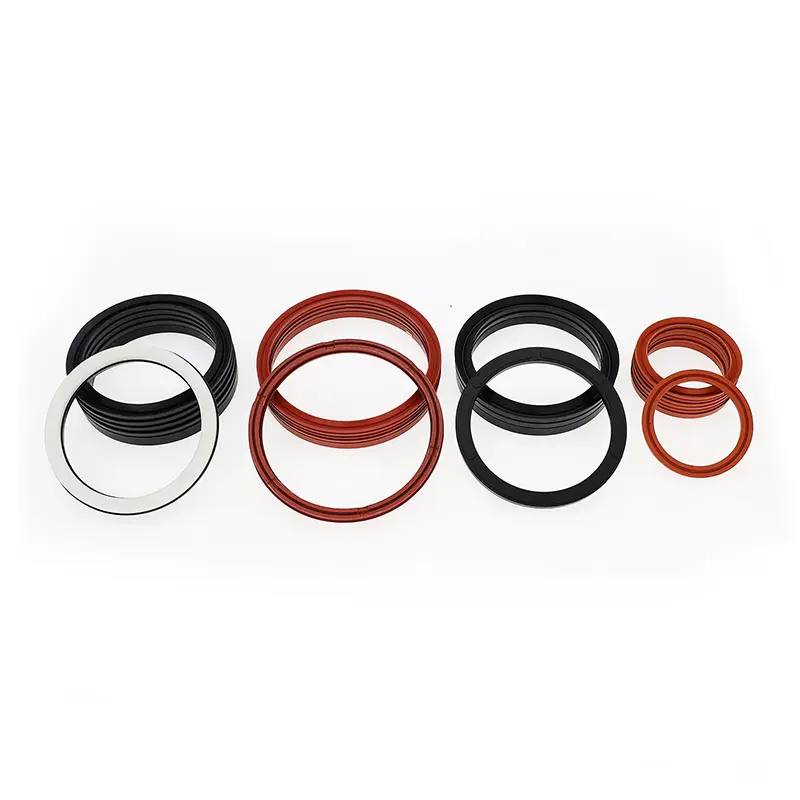

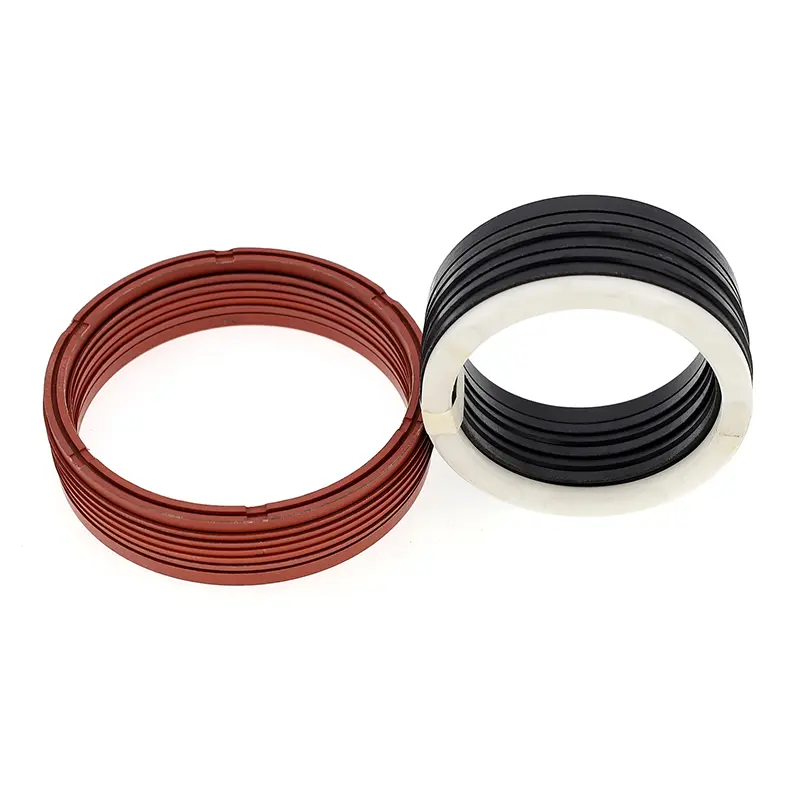

De V-vormige combinatieafdichting voor zuigerstangen bestaat uit een set (van minimaal drie) V-vormige afdichtringen, een compressiering en een steunring. Het is geschikt voor unidirectionele drukafdichting in heen en weer gaande hydraulische toepassingen. Tijdens de installatie moet een vet worden aangebracht dat compatibel is met het afdichtingsmateriaal. Het kan niet in een monolithische (gesloten) groef worden geïnstalleerd.

Functies:

1. Er is een breed scala aan materialen beschikbaar, waardoor een optimale aanpassing aan verschillende toepassingen mogelijk is.

2. Geschikt voor gebruik onder zware bedrijfsomstandigheden, aanpassing aan vrijwel alle media en veeleisende omstandigheden.

3. Lange levensduur, geschikt voor olievrije smeerafdichtingen (met de juiste materiaalkeuze).

4. Instelbare afdichtingsprestaties en wrijving kunnen worden bereikt door de pakking aan te passen, en de axiale afmeting kan worden aangepast door V-vormige afdichtringen toe te voegen of te verwijderen.

5. Effectief, zelfs bij slechte kwaliteit van het afdichtingsoppervlak.

Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd verschijnen)

Materialen

1. Materialen drukring: PTFE, nitril-butadieenrubber (NBR), fluorrubber-butadieenrubber, nylon, polyoxymethyleen

2. V-ringmaterialen: PTFE, nitril-butadieenrubber (NBR), fluorrubber, fluorrubber-butadieenrubber, polyurethaan

3. Materialen steunring: nitril-butadieenrubberweefsel, fluorrubber-butadieenrubberweefsel, nylon, polyoxymethyleen, PTFE

Bestelvoorbeeld

Regelgeving voor installatieafschuining

V-vormige afdichtingen kunnen in de axiale afmeting worden aangepast door de pakking aan te passen om optimale afdichting en wrijving te bereiken. De initiële slijtage na langdurig gebruik kan worden verlengd door de axiale afmeting aan te passen. Het aanbevolen ontwerp voor de axiale afmeting van de verstelbare afdichtingsholte is 1,025L, met een aanpassingsbereik van 7,5%L.
