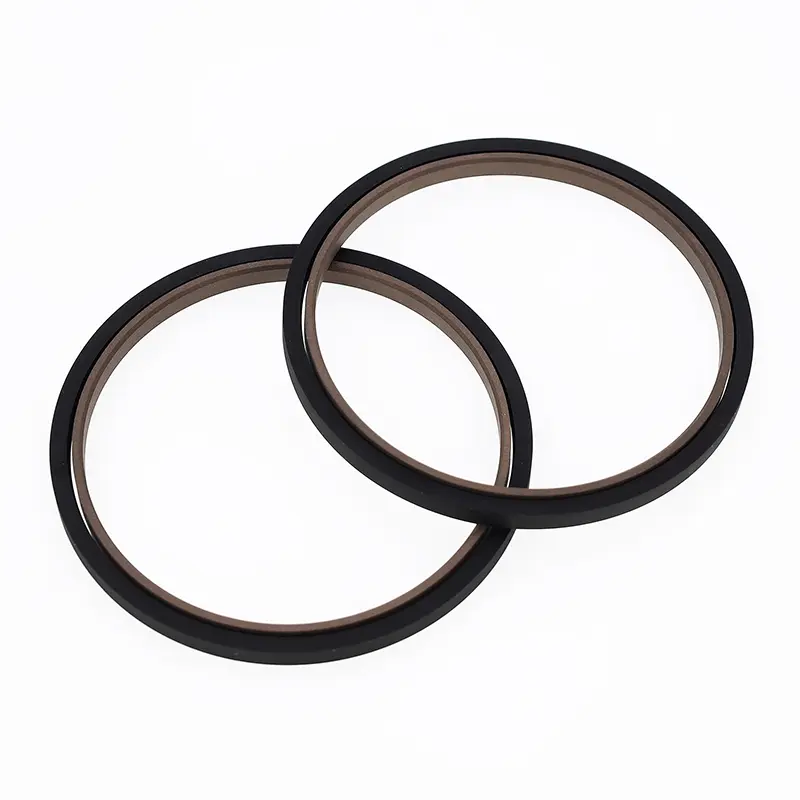

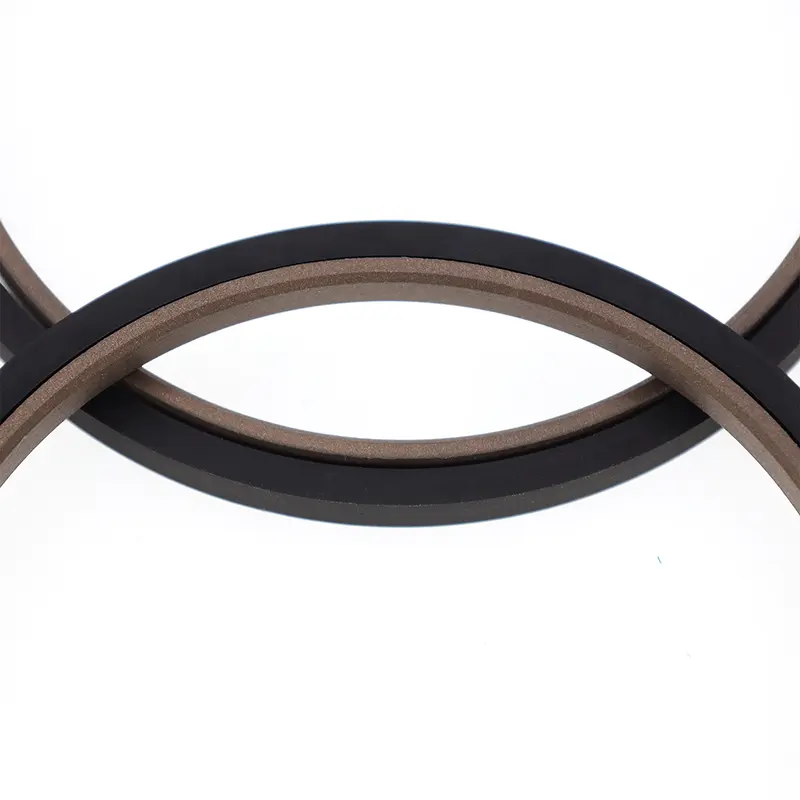

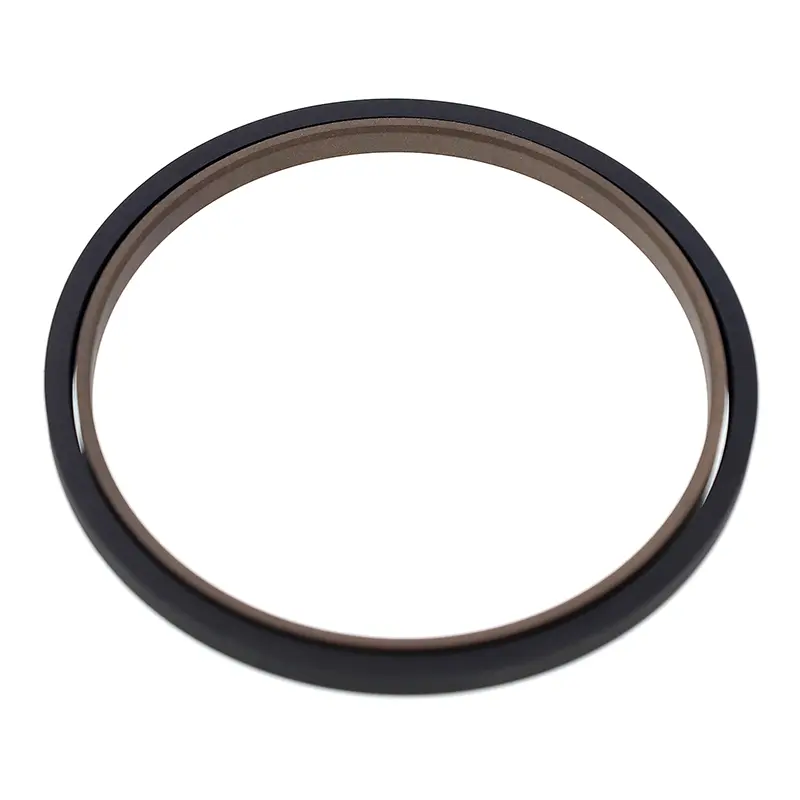

De rechthoekige combinatieafdichting voor zuigerstangen bestaat uit een PTFE-gevulde rechthoekige afdichtring en een rechthoekige rubberen ring. Het is geschikt voor bidirectionele drukafdichting in heen en weer gaande hydraulische en pneumatische toepassingen. De rechthoekige ring zorgt voor radiale kracht en compenseert slijtage van de afdichtingsring. Voor staafdiameters kleiner dan 30 mm moet een gespleten (open) groefontwerp worden gebruikt.
Functies:
1. Lage wrijving, lage startweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen kruip;
2. Afdichting voor twee doeleinden voor hydraulische en pneumatische toepassingen, geschikt voor bidirectionele drukafdichting;
3. Lange levensduur, geschikt voor olievrije smering;
4. Compact ontwerp voor eenvoudige installatie en onderhoud.
Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd verschijnen)
|
Druk MPa |
Temperatuur ℃ |
Snelheid m/s |
Medium |
Extrusieopening Smaximaal |
|
≤40 |
-35~+100 (bijpassende rechthoekige ring NBR) |
≤4 |
Hydraulische olie op minerale basis, vlamvertragende vloeistof (HFA/HFB), water, gas, enz. |
0,4 (<25 MPA) |
|
-20~+200 (bijpassende rechthoekige ring FKM) |
0,2 (<40 MPA) |
Materiaalkeuze
1. Beschikbare rechthoekige materialen: R01 nitrilrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materialen afdichtring: PTFE2, PTFE3, PTFE4 (zie materiaalbeschrijving).
Bestelvoorbeeld
Bestelmodel SPN-d*DL-PTFE3-R01: Stangdiameter*Groefbodemdiameter*Groefbreedte
SPN-model PTFE3 - Gemodificeerde PTFE-materiaalcode R01 - Materiaalcode rechthoekige ring
