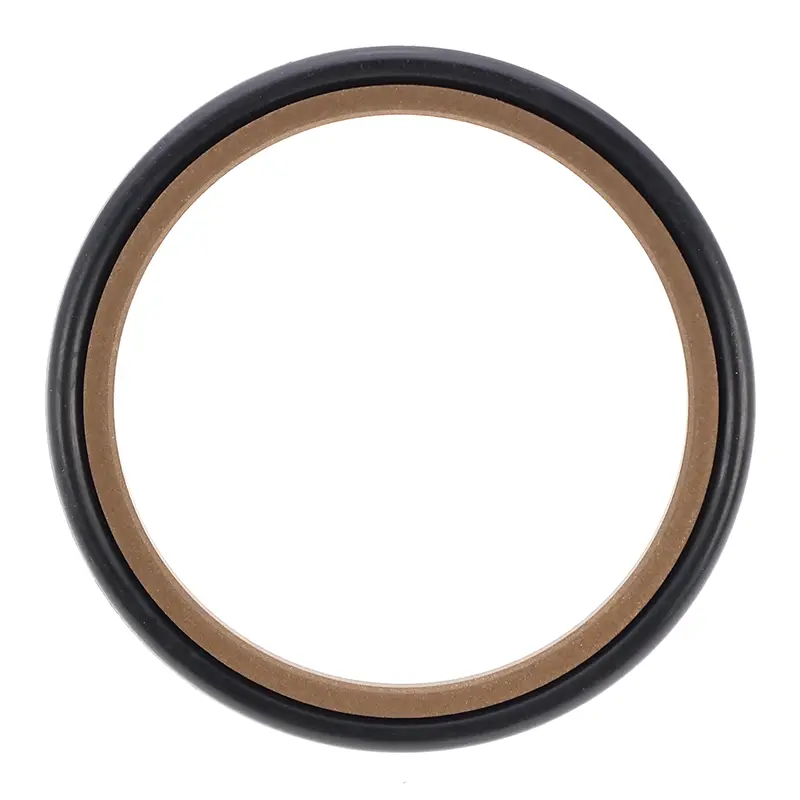

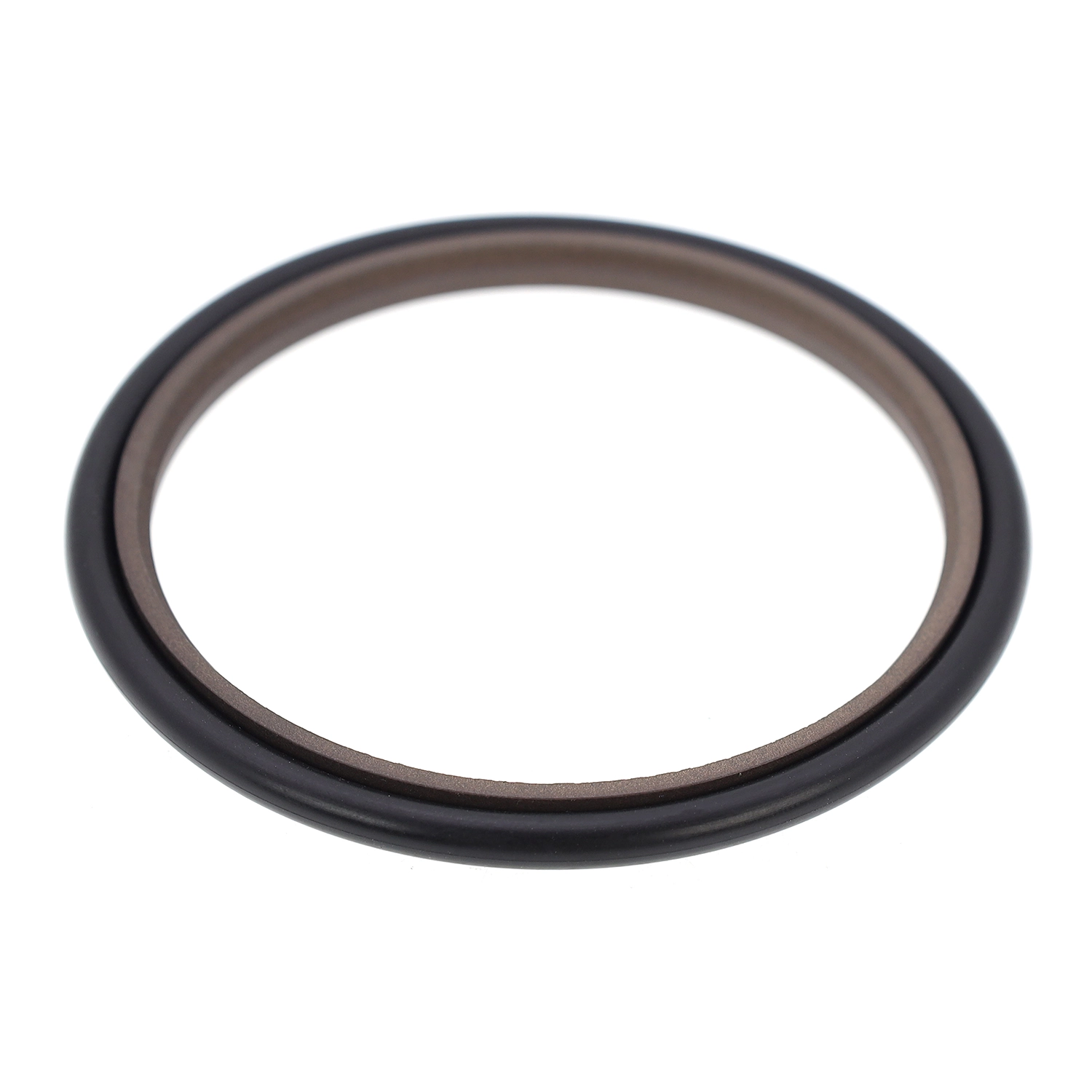

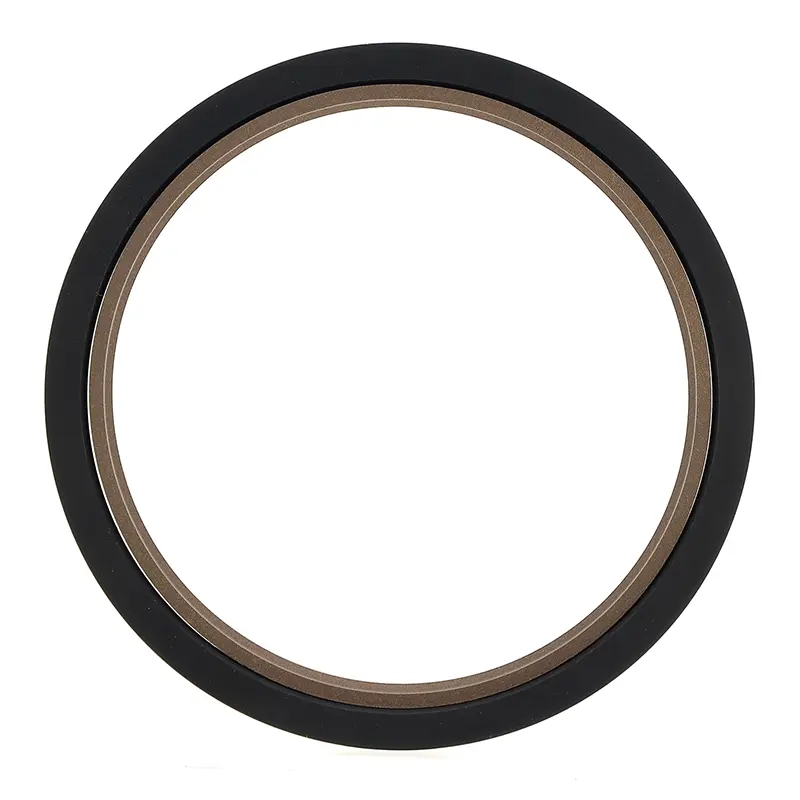

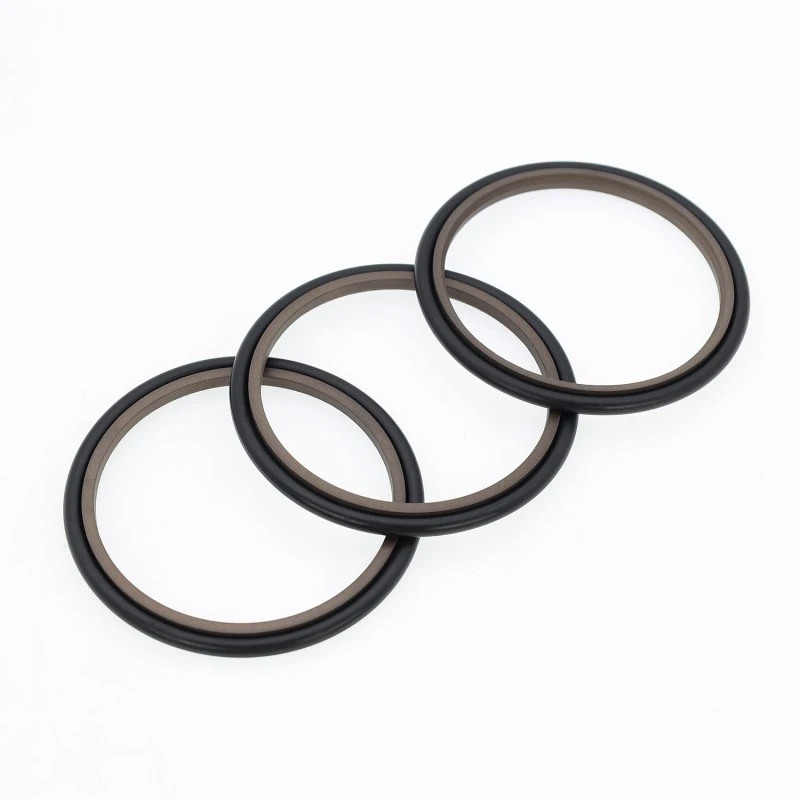

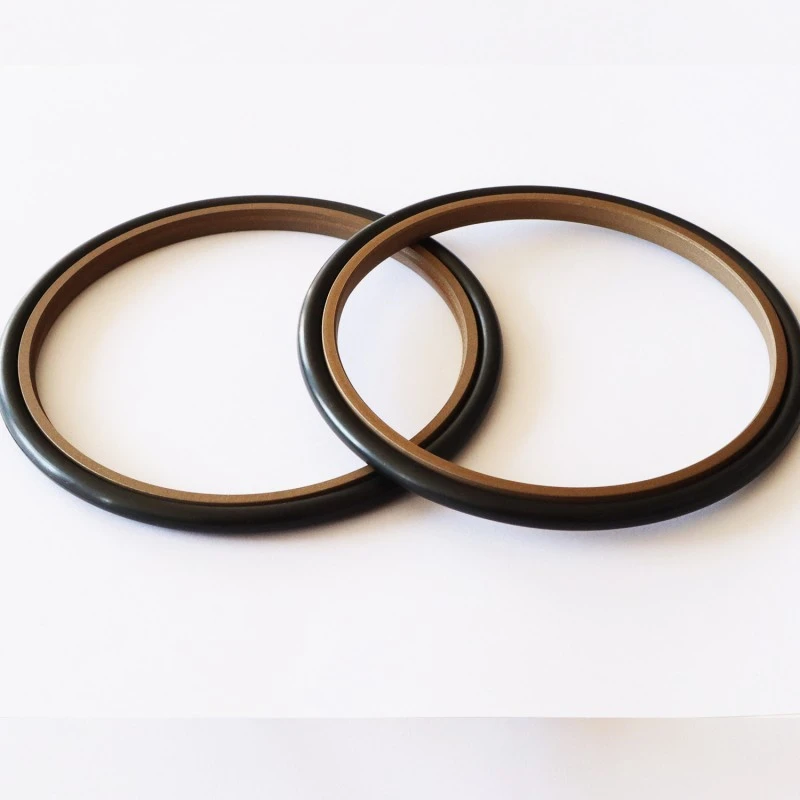

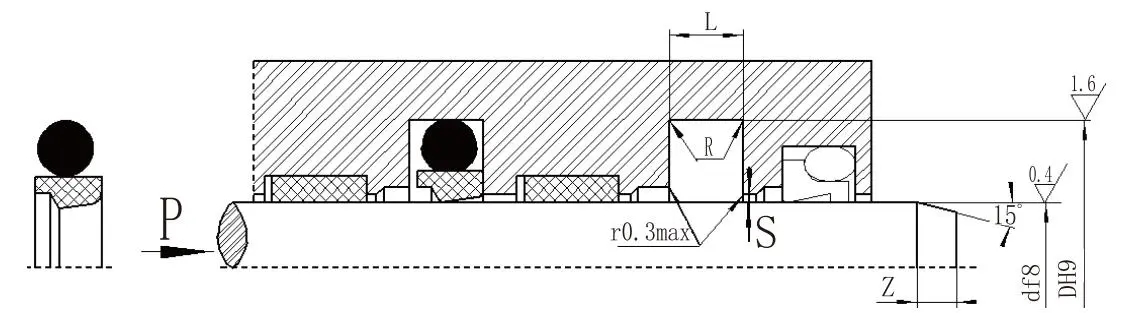

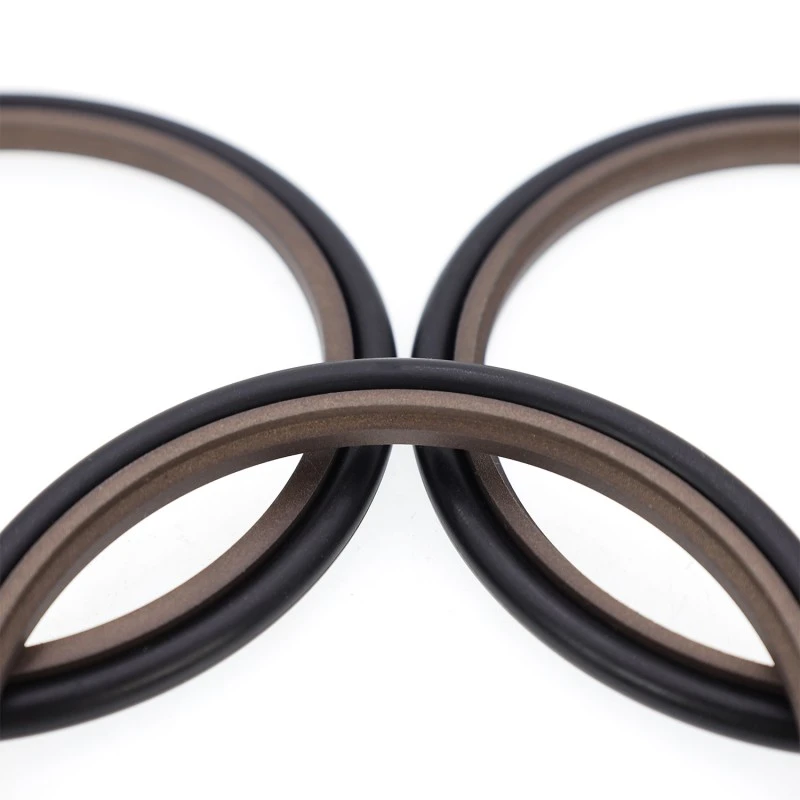

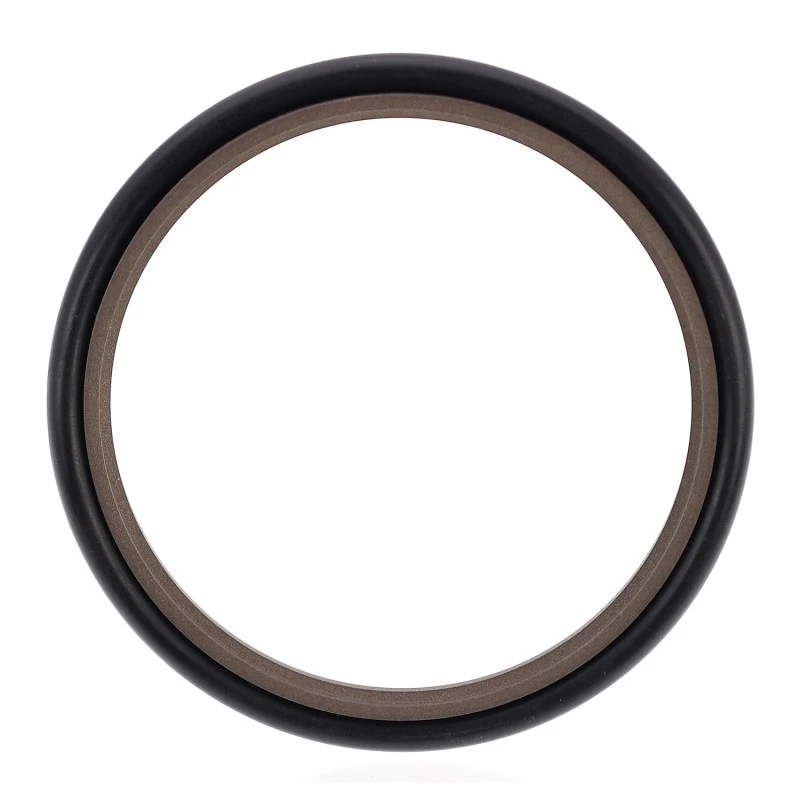

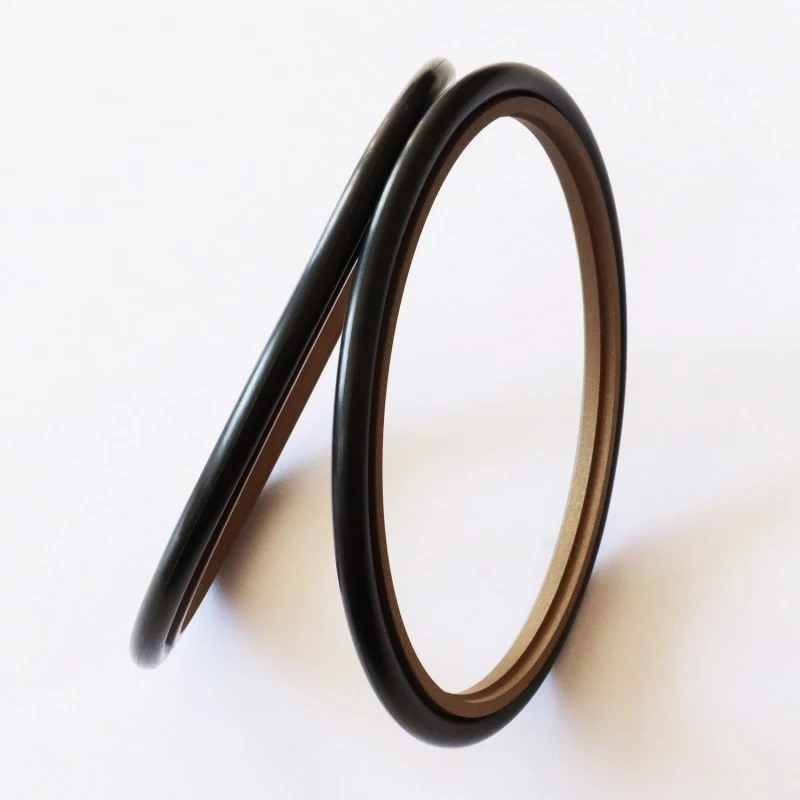

De Step Seal bestaat uit een met PTFE gevulde getrapte afdichtingsring en een O-ring, geschikt voor unidirectionele drukafdichting in heen en weer gaande hydraulische toepassingen. De O-ring zorgt voor radiale kracht en compenseert slijtage van de afdichtingsring. Het wordt meestal gebruikt in combinatie met een geleidingsring. Voor staafdiameters kleiner dan 30 mm moet een gespleten (open) groefontwerp worden gebruikt.
Functies:
1. Lage wrijving, lage startweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen kruip;
2. Hogedrukstabiliteit onder druk en zware omstandigheden;
3. Lange levensduur, geschikt voor olievrije smeerafdichtingen;
4. Geschikt voor het afdichten van media met een lage viscositeit, zoals water;
Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd verschijnen)
|
Druk MPa |
Temperatuur ℃ |
Snelheid m/s |
Medium |
|
≤60 |
-35~+100 (bijpassende O-ring NBR) |
≤6 |
Hydraulische olie op minerale basis, vlamvertragende vloeistof (HFA/HFB), water, etc. |
|
-20~+200 (bijpassende O-ring FKM) |
Materiaalkeuze
1. Beschikbare O-ringmaterialen: R01 Nitril-butadieenrubber (NBR), RO2 Fluorrubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE2, PTFE3, PTFE4, PU, enz.
Bestelvoorbeeld
Bestelmodel: RC11-40x55.1x6.3-PTFE3-R01
Bestelmodel: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Stangdiameter x groefdiameter x groefbreedte PTFE3 (gemodificeerd PTFE) Materiaalcode: R01, R02 - O-ring Materiaalcode
