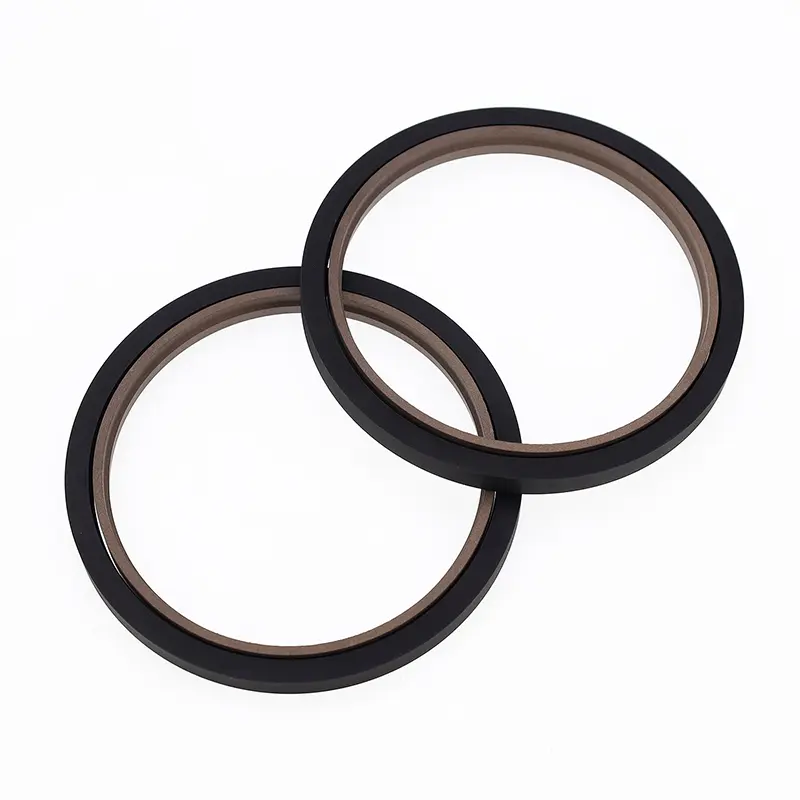

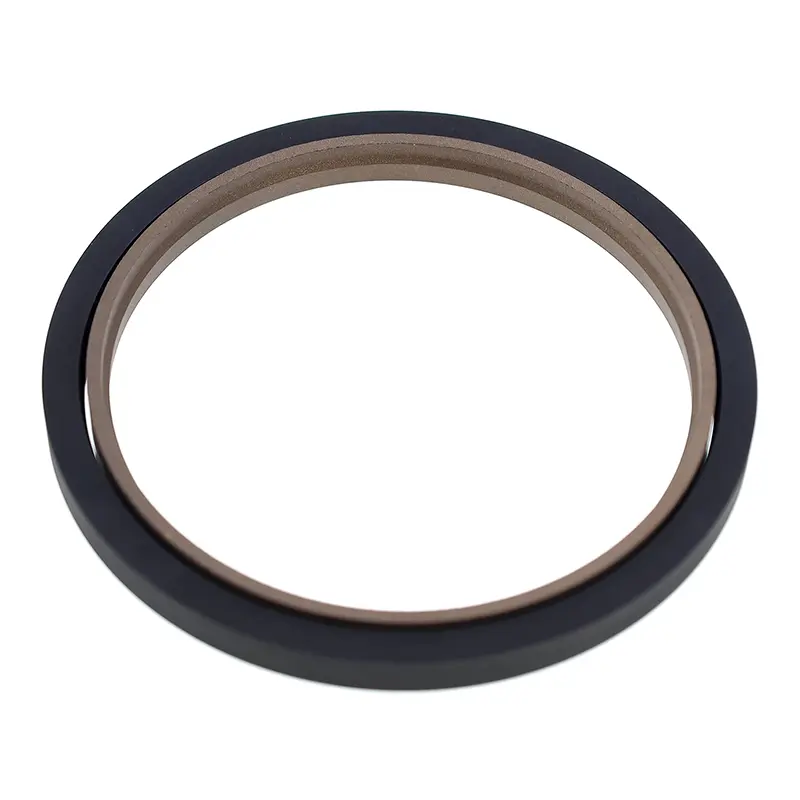

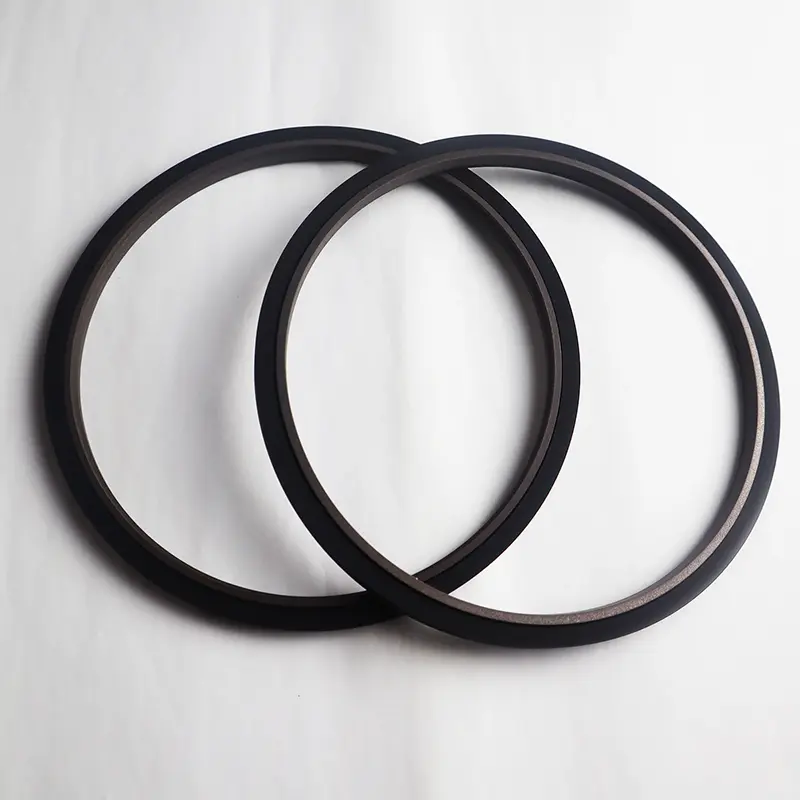

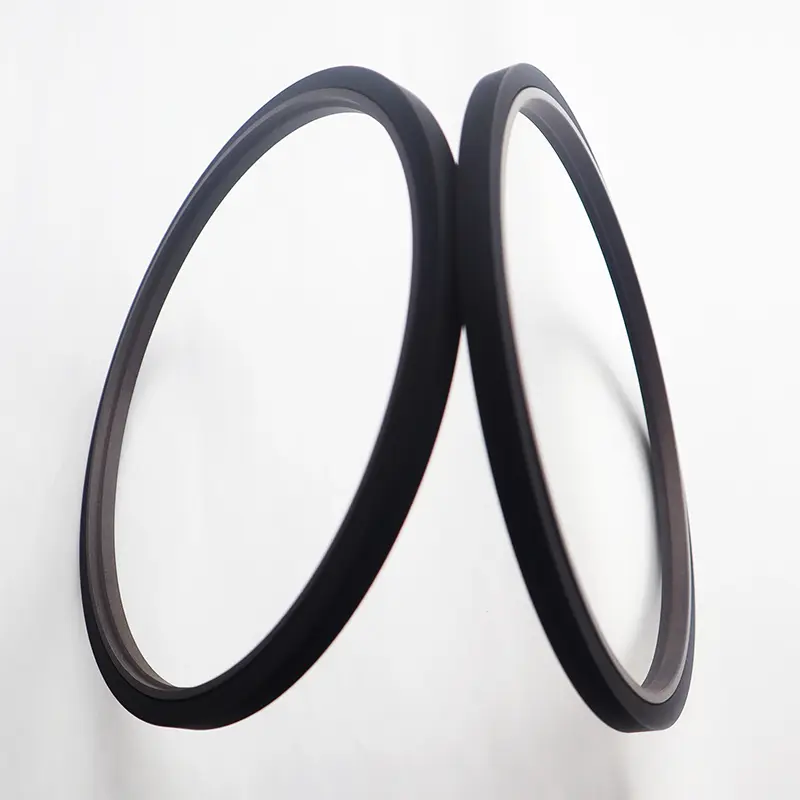

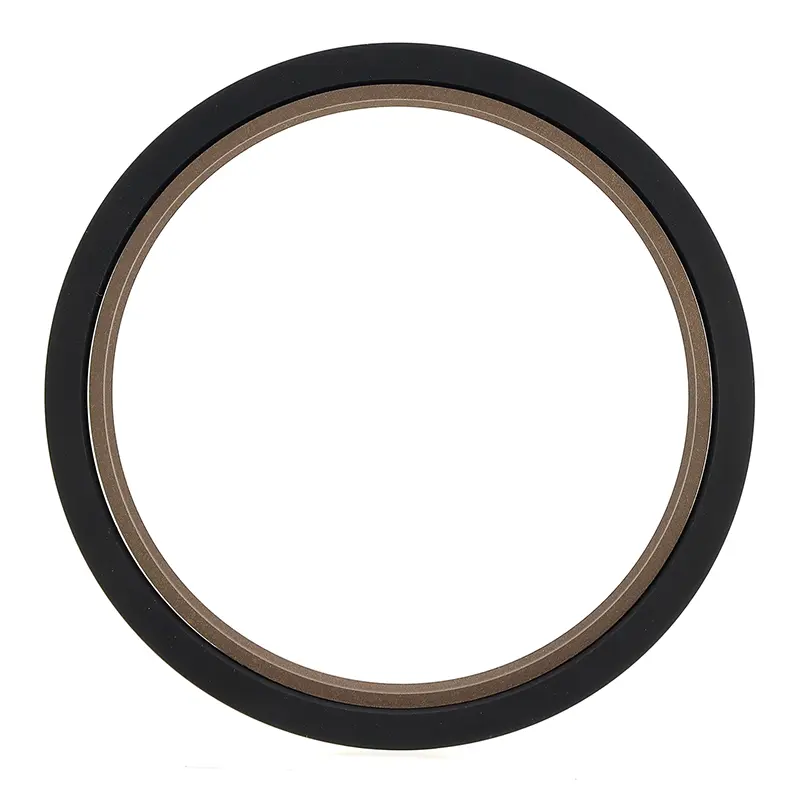

Heavy-duty zuigerstangafdichtingen (Step Seals) bestaan uit een met PTFE gevulde getrapte afdichtingsring en een rechthoekige rubberen ring. Ze zijn geschikt voor unidirectionele drukafdichting in heen en weer gaande hydraulische toepassingen. De rechthoekige ring zorgt voor radiale kracht en compenseert slijtage van de afdichtingsring. Ze worden over het algemeen gebruikt in combinatie met een geleidingsring. Voor staafdiameters kleiner dan 30 mm moeten gespleten (open) groeven worden gebruikt. Ze worden vaak gebruikt in zware hydraulische apparatuur.
Functies:
1. Lage wrijving, lage startweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen kruip;
2. Hogedrukstabiliteit onder druk en zware omstandigheden;
3. Lange levensduur, geschikt voor olievrije afdichtingen;
4. Geschikt voor het afdichten van media met een lage viscositeit, zoals water.
Toepasselijke bedrijfsomstandigheden (extreme waarden mogen niet tegelijkertijd verschijnen)
|
Druk MPa |
Temperatuur ℃ |
Snelheid m/s |
Medium |
|
≤60 |
-35~+100 (bijpassende O-ring NBR) |
≤6 |
Hydraulische olie op minerale basis, vlamvertragende vloeistof (HFA/HFB), water, etc. |
|
-20~+200 (bijpassende O-ring FKM) |
Materiaalkeuze
1. Beschikbare rechthoekige ringmaterialen: R01 nitrilrubber (NBR), R02 fluorrubber (FKM), enz.
2. Materialen voor afdichtringen: PTFE2, PTFE3, PTFE4, PU, etc. (zie materiaalbeschrijving).
Bestelvoorbeeld
Bestelmodel: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1-model - Stangdiameter x groefdiameter x groefbreedte; PTFE3 - Gewijzigde PTFE-materiaalcode; R01 - Materiaalcode rechthoekige ring
