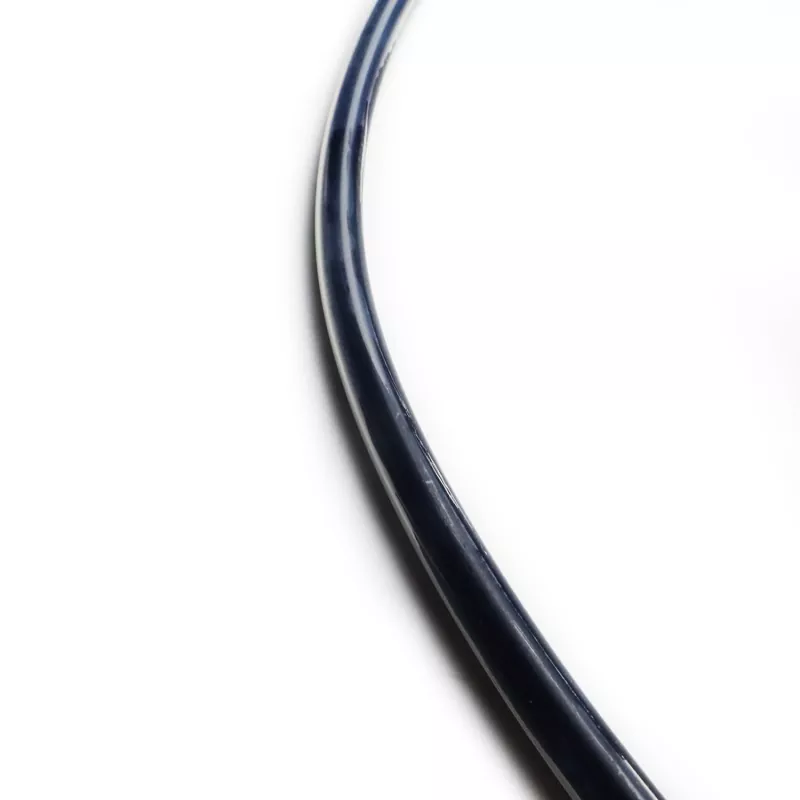

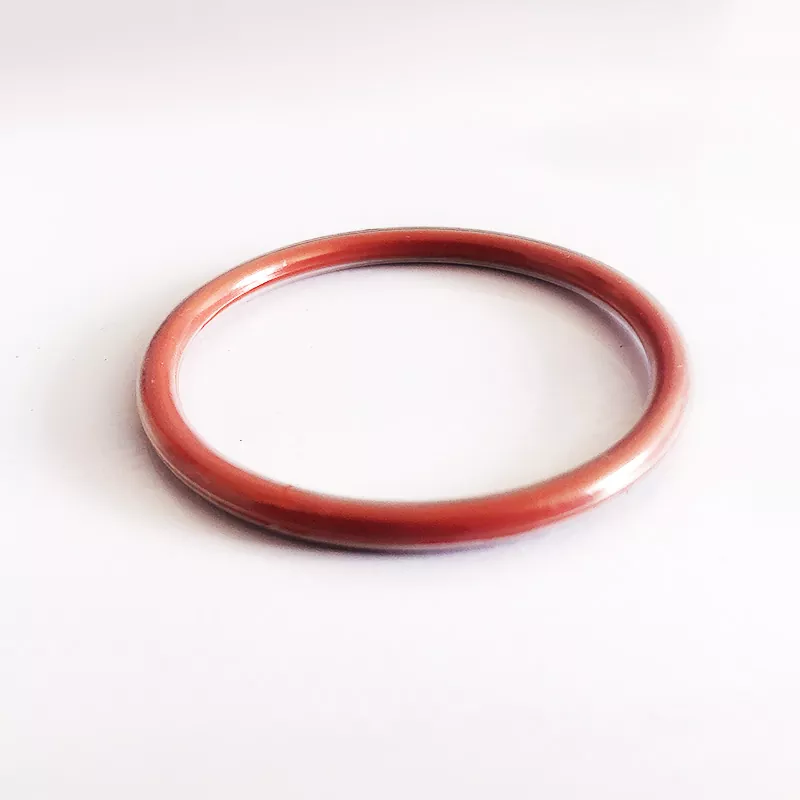

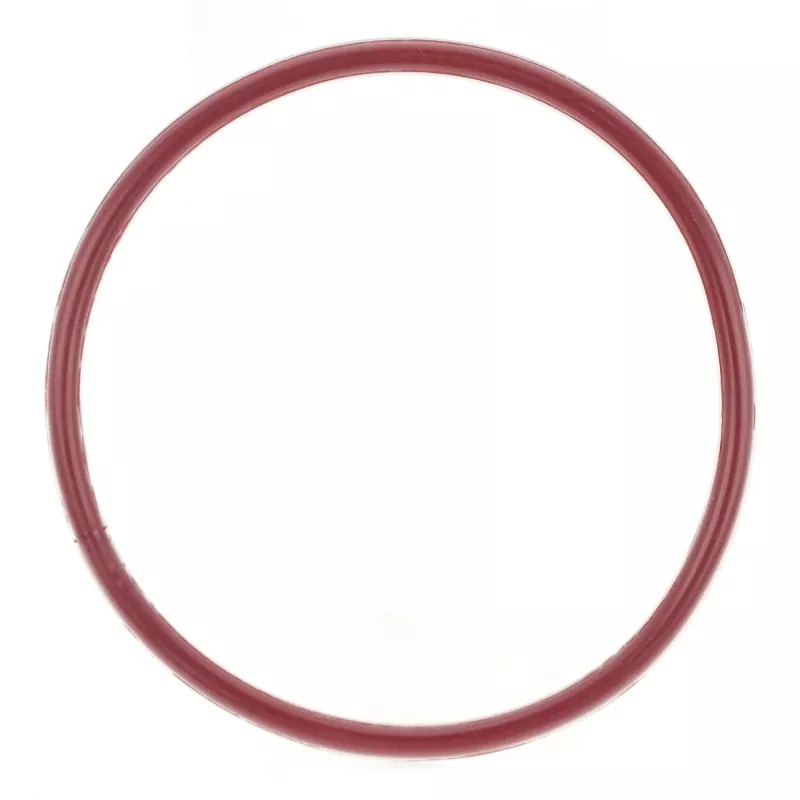

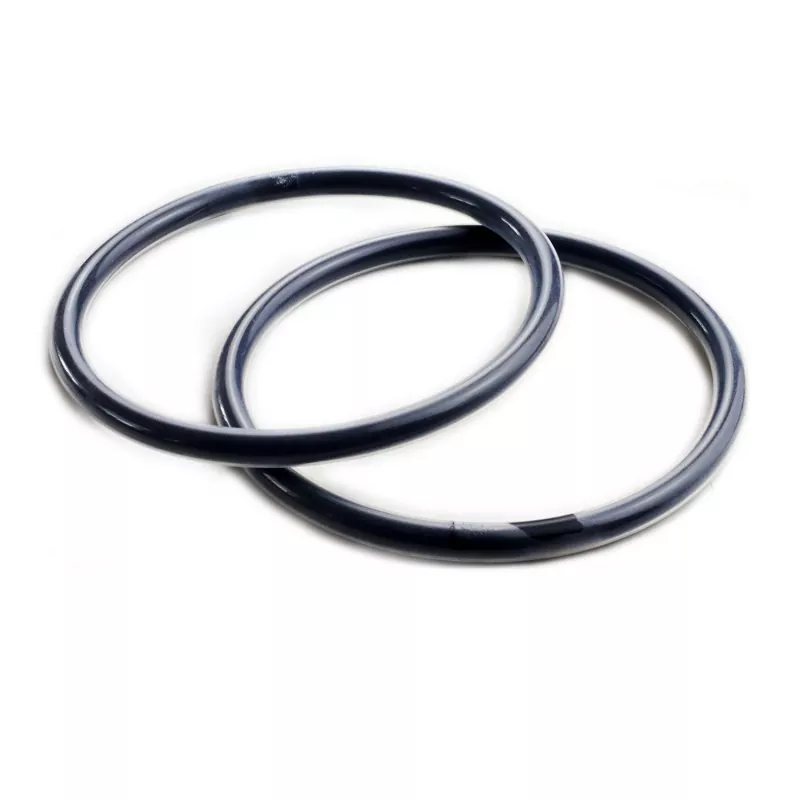

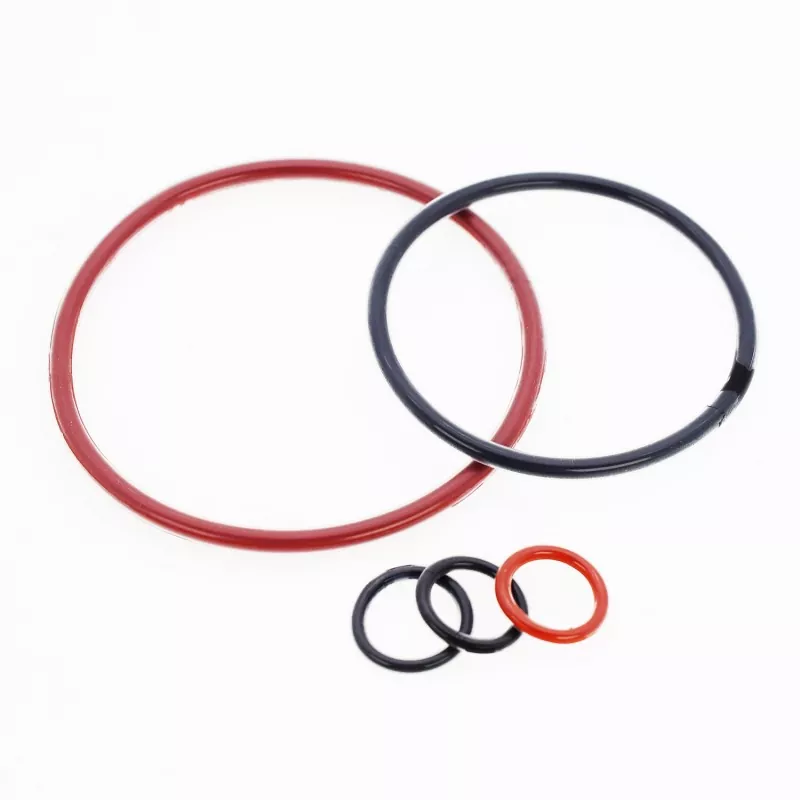

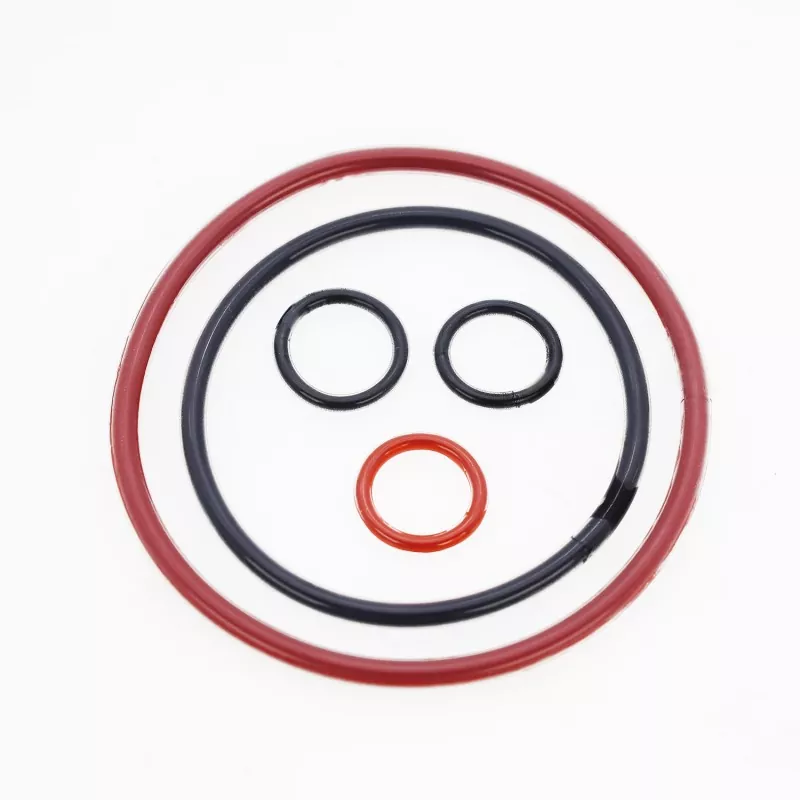

FEP/PFA ingekapselde O-ringen combineren de elasticiteit en afdichtingsmogelijkheden van rubber met de chemische bestendigheid van teflon. Ze bestaan uit een kern van siliconen of fluorrubber, omhuld met een relatief dunne laag Teflon FEP of Teflon PFA.
Deze O-ringen bieden uitstekende weerstand tegen wrijving, zwelling, hoge druk en compressie. Ze bieden superieure afdichtingsstabiliteit, waardoor lekkage van apparatuur en de frequentie van vervanging van onderdelen aanzienlijk worden verminderd, waardoor ze geschikt zijn voor afdichtingstoepassingen in industrieën zoals productie, voedselverwerking, farmaceutische industrie en ruimtevaart.
Materiaal: Teflon FEP en Teflon PFA zijn chemisch vergelijkbaar, maar Teflon PFA biedt superieure weerstand tegen hoge temperaturen in vergelijking met Teflon FEP.
Teflon FEP-inkapseling: -60°C tot 205°C (kan gedurende korte perioden 260°C weerstaan)
Teflon PFA-inkapseling: -60°C tot 260°C (kan gedurende korte perioden 300°C weerstaan)
1. Uitstekende chemische bestendigheid; compatibel met vrijwel alle chemische media
2. Groot bedrijfstemperatuurbereik
3. Goede compressieweerstand
4. Lage wrijving
5. Uitstekende weerstand tegen zwelling
6. Bestand tegen hoge druk
7. Superieure afdichtingsduurzaamheid en lange levensduur
Pompen en kleppen, reactievaten, mechanische afdichtingen, filters, drukvaten, warmtewisselaars, ketels, pijpflenzen, gascompressoren, enz.
Chemische verwerking, vliegtuigbouw, farmaceutische industrie, olie- en chemisch transport, aardolieraffinage, filmproductie, koeltechniek, voedselverwerking, papierproductie, kleurstofproductie, verfspuiten, enz.
|

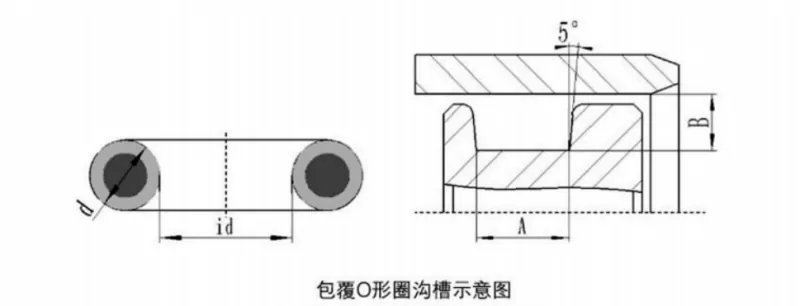

Draaddiameter d |
EEN(mm) |
B(mm) |
||
|
Statische afdichting |
Dynamische afdichting |
Pneumatische afdichting |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3.10/3.18 |
3,22/3,28 |
|
5.33 |
7.14/7.26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6,15/6,27 |
6,43/6,48 |
1. Oppervlakken waar de ingekapselde O-ring wordt geïnstalleerd of contact maakt, moeten glad zijn en vrij van bramen, groeven of scherpe randen. De oppervlakteruwheid van de boring moet 1,6 μm bedragen en die van de as 0,8 μm.
2. Breng schone, lichte olie of vet aan om het oppervlak van de ingekapselde O-ring en de pasvlakken te smeren.
3. Als installatie op de as lastig is, laat de O-ring dan een paar minuten in heet water weken, zodat deze kan uitzetten; dit verzacht en zet de ring uit, waardoor de installatie eenvoudiger wordt. Door de O-ring te installeren terwijl deze warm is, kan deze na afkoeling terugkeren naar de oorspronkelijke afmetingen.
4. Buig de ingekapselde O-ring niet overmatig, omdat hierdoor de tefloncoating kan gaan kreuken, waardoor de prestaties nadelig worden beïnvloed.
De aanbevolen compressiesnelheden voor ingekapselde O-ringen zijn als volgt:
Statische afdichting: 15%–20%
Dynamische afdichting: 10%–12%
Pneumatische toepassingen: 7%–8%
De werkelijke compressie moet worden bepaald op basis van de bedrijfsomstandigheden, met name factoren zoals de werkdruk van de afdichting.
