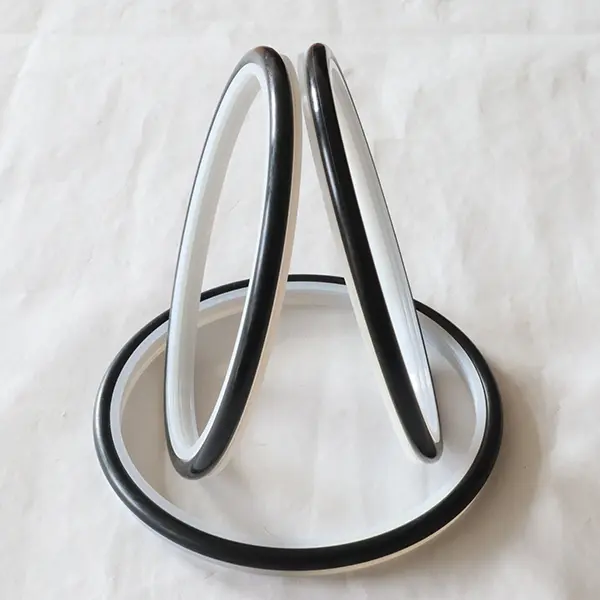

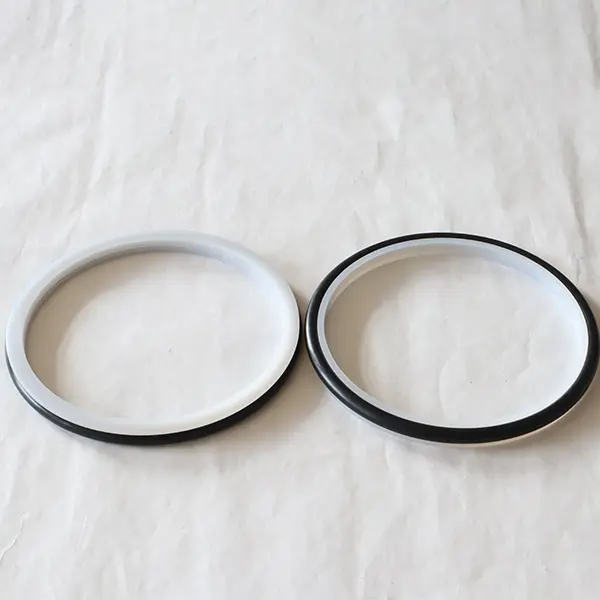

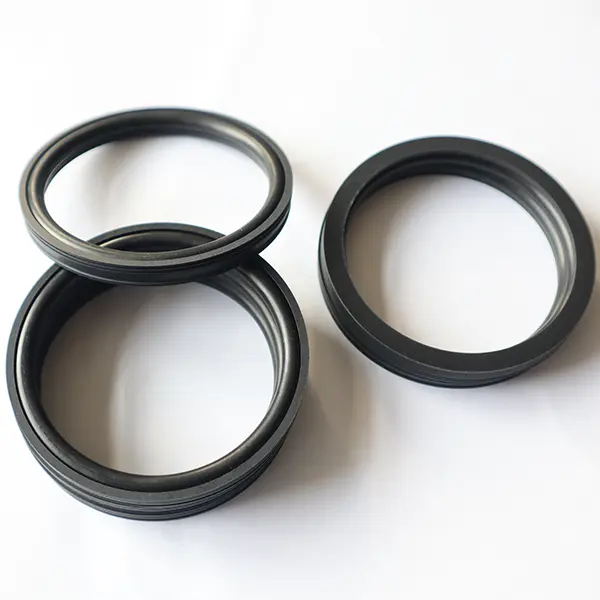

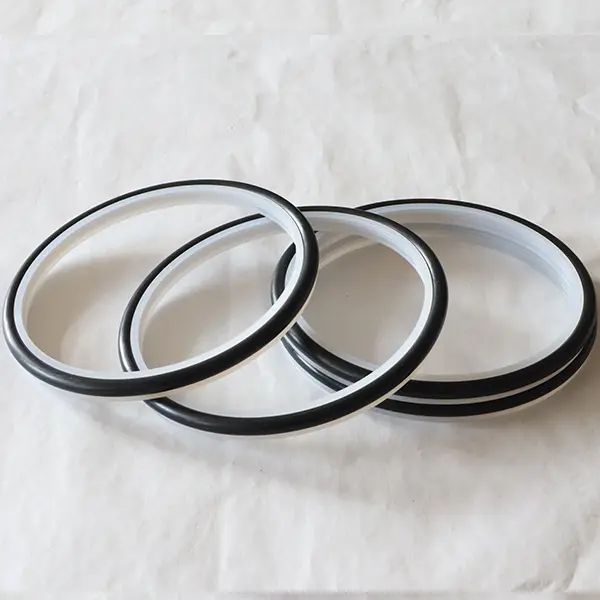

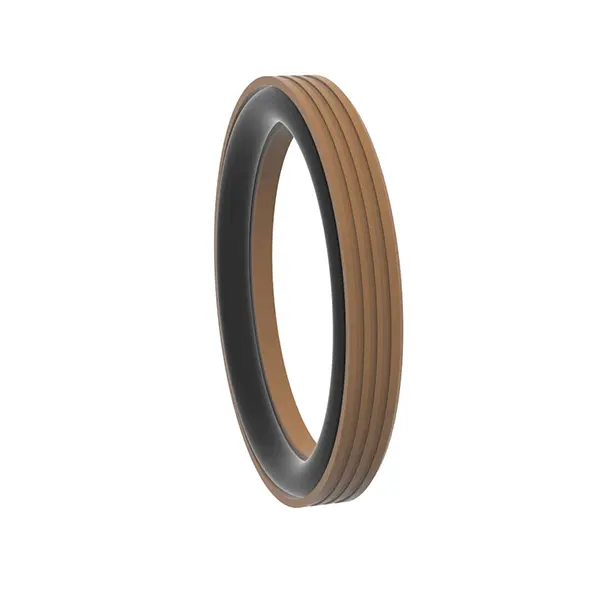

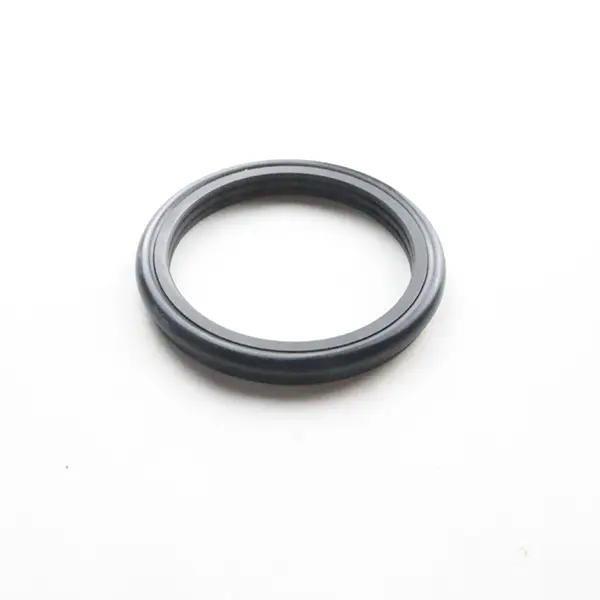

De roterende afdichtingen van Ruichen Seal voor cementslurry zijn gemaakt van krachtige engineering plastic tandvergunningen en O-vormige rubberen ringen. Ze zijn geschikt voor harde werkomstandigheden zoals plunpompen, modderpompen, schroefboren, boorplatforms, olie -exploratieapparatuur en betonmengplanten. Ze zijn verdeeld in twee modellen: RC2061 en RC2062.
Zowel RC2061 als RC2062 zijn geschikt voor eenrichtingsafdichting van hydraulische reciprocing en roterende bewegingen. Ze hebben de kenmerken van een lange levensduur, lage wrijving, goede afdichting, kleine structurele ruimte en eenvoudige installatie, gebruik en onderhoud. Het speciale afdichtingsopvang- en dikte -optimalisatieontwerp heeft een goed afdichtingseffect, zelfs in kwaadaardige media zoals cementslurry. Wanneer ze worden gebruikt voor afdichtingsmedia, raden we de smering van vet aan tussen twee (of meer) afdichtingen.
Productfuncties en toepassingen:
Productkenmerken:
Lang leven: combinatie van hoogfunctionele engineering kunststoffen en rubber, sterke duurzaamheid.
Lage wrijving: geoptimaliseerd ontwerp vermindert de loopweerstand en verbetert de efficiëntie.
Uitstekende afdichting: speciaal afdichtingslipontwerp, geschikt voor kwaadaardige media zoals cementslurry.
Compacte structuur: klein ruimteontwerp, eenvoudige installatie en onderhoud.
Toepasselijk op harde arbeidsomstandigheden: ontworpen voor media zoals modder- en cementslurry, met stabiele prestaties.
Toepassingsscenario's:
Olie -exploratieapparatuur zoals plunjerpompen, modderpompen, schroefboren, boorplatforms, enz.
Bouwmachines en apparatuur zoals betonnen mengstations.
Andere hydraulische wederkerige en roterende afdichtingen die slijtvastheid en weerstand tegen kwaadaardige media vereisen.
Technische voordelen:
Speciale lip- en dikte -optimalisatieontwerp om zich aan te passen aan extreme werkomstandigheden.
Eenvoudige installatie, onderhoudsarme kosten en lange levensduur.
Toepasselijk op harde omgevingen met hoge slijtage en hoge vervuiling.
Gebruiksuggesties:
Bij gebruik voor moddermedia wordt het aanbevolen om tussen twee (of meer) afdichtingen te smeren en te smeren om de levensduur van de afdichting te verlengen.

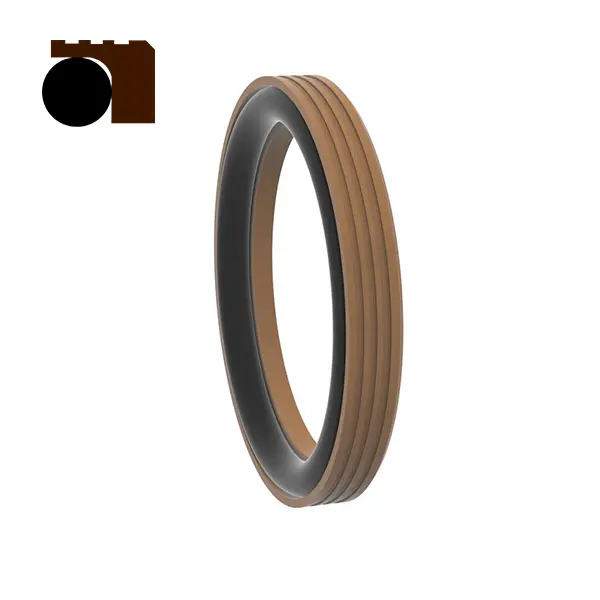

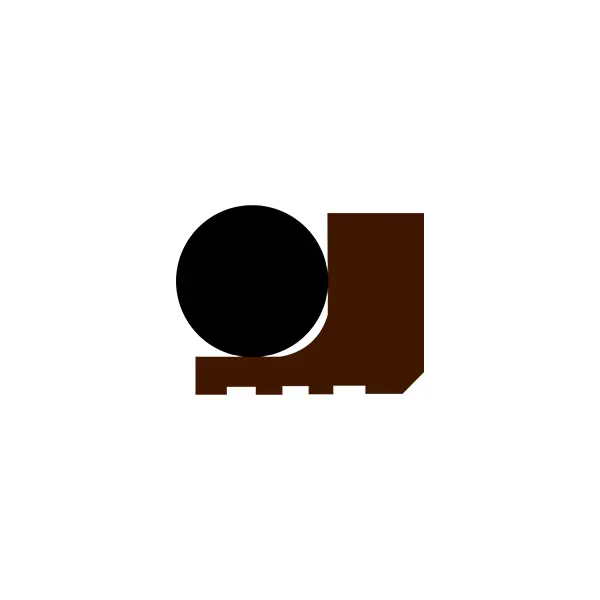

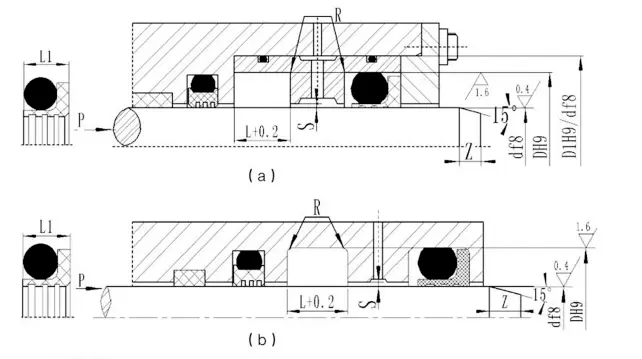

RC2061
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | |
| Beantwoordelijke beweging | Rotatiebeweging | |||
| ≤100 | -35 ~+100 (bijpassende O-ring NBR) | ≤6 | ≤2 | Hydraulische olie, emulsie, water, modder, ruwe olie, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: R01 nitrilrubber (NBR), R02 fluororubber (FKM), enz.
2. Afdichtingsringmateriaal: Standaardmateriaal PTFE4, Andere optionele materialen PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Voorbeeld bestellen
Bestelmodel RC2061-80*91.7*7.6 PTFE4-R01 MODEL-SCHAAF DIAMETER*GROOVE DIAMETER*Gruove breedtemateriaalcode
Specificaties (elke grootte binnen het parameterbereik is beschikbaar)
| Schacht diameter bereik Standaard D F8 RC2061 | Schacht diameter bereik Zwaar type D F8 RC2061-Z | Groefdiameter D H9 | Groefbreedte L+0.2 | Afdichtingsbreedte L1 | Ronde hoeken Rmaximaal | Radiale klaring smaximaal | Schuif Zan | O-ring draaddiameter | ||
| <10mpa | <20MPa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
OPMERKING: 1. Voor asdiameter ≤30 mm wordt de open groef aanbevolen.
2. Voor roterende afdichting wordt de oppervlaktehardheid van de roterende as aanbevolen HRC ≥58 te zijn.
3. Voor druk groter dan 30MPa wordt H8/F8 aanbevolen voor extrusiekloof.

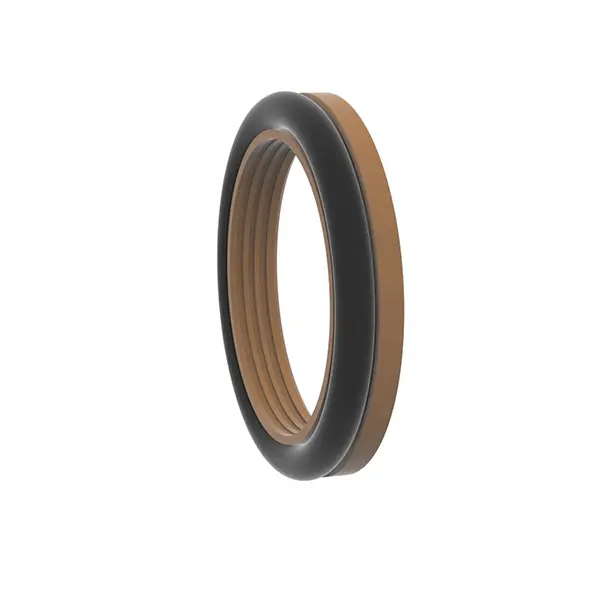

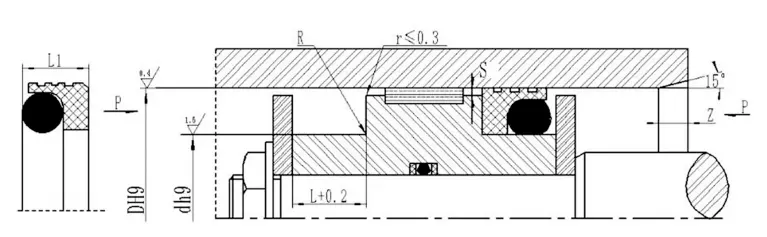

RC2062 Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | |
| Beantwoordelijke beweging | Rotatiebeweging | |||
| ≤100 | -35 ~+100 (bijpassende O-ring NBR) | ≤6 | ≤2 | Hydraulische olie, emulsie, water, modder, ruwe olie, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: R01 nitrilrubber (NBR), R02 fluororubber (FKM), enz.
2. Afdichtingsringmateriaal: Standaardmateriaal PTFE4, Andere optionele materialen PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Voorbeeld bestellen
Bestelmodel RC2062-80*68.3*7.6-PTFE4-R01 Modelcilinderdiameter*Groove diameter*Groove breedtemateriaalcode
Specificaties (elke grootte binnen het parameterbereik is beschikbaar)
| Diafragmebereik Standaardtype D H9 RC2062 | Diafragmebereik Zwaar type D H9 RC2062-Z | Groefdiameter D H9 | Groefbreedte L+0.2 | Afdichtingsbreedte L1 | Round Corners rmaximaal | Radiale klaring smaximaal | Schuif Zmin | O-ring draaddiameter | ||
| <10mpa | <20MPa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Opmerking: 1. Voor cilinderdiameter ≤ 30 mm wordt aanbevolen om open groef te gebruiken.
2. Voor druk groter dan 30MPa wordt aanbevolen om H8/F8 te gebruiken voor extrusiekloof.
