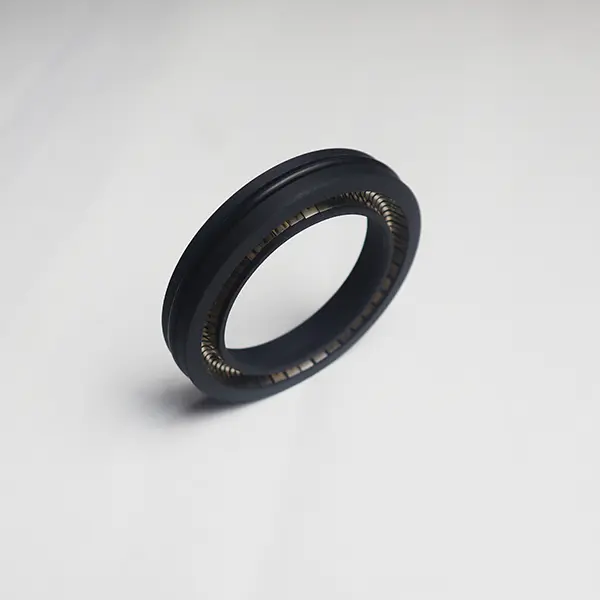

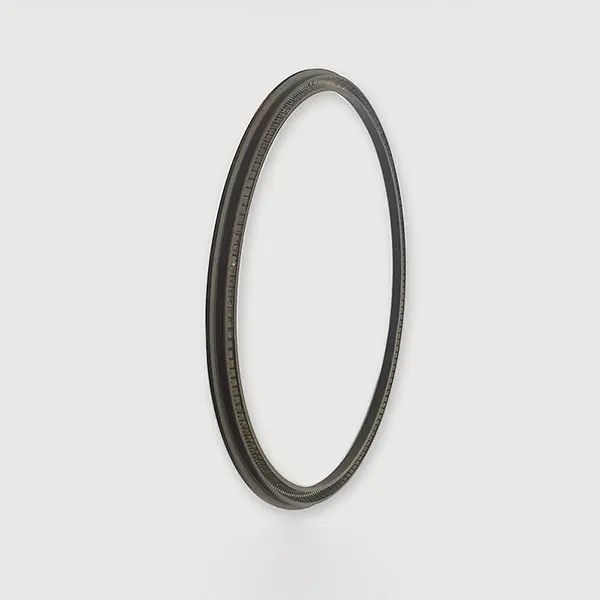

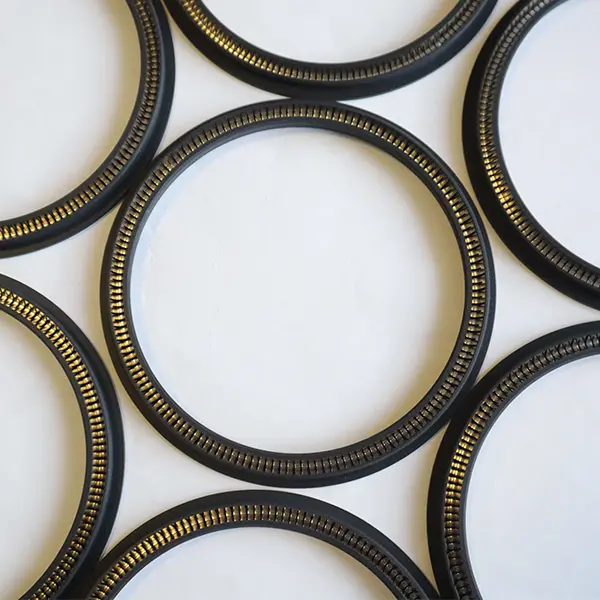

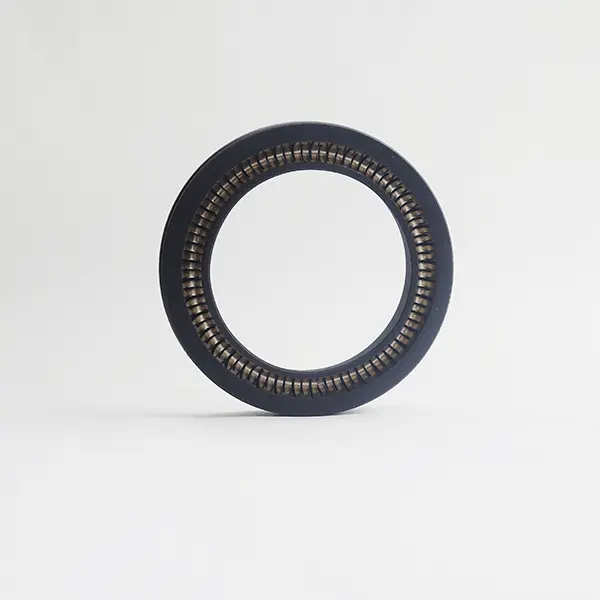

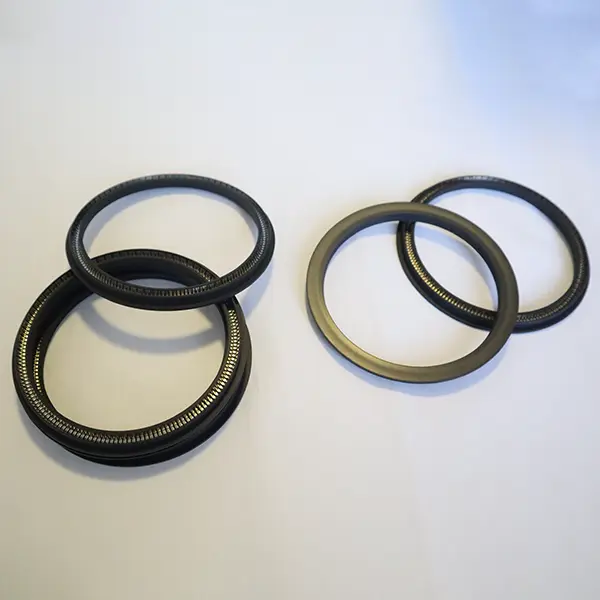

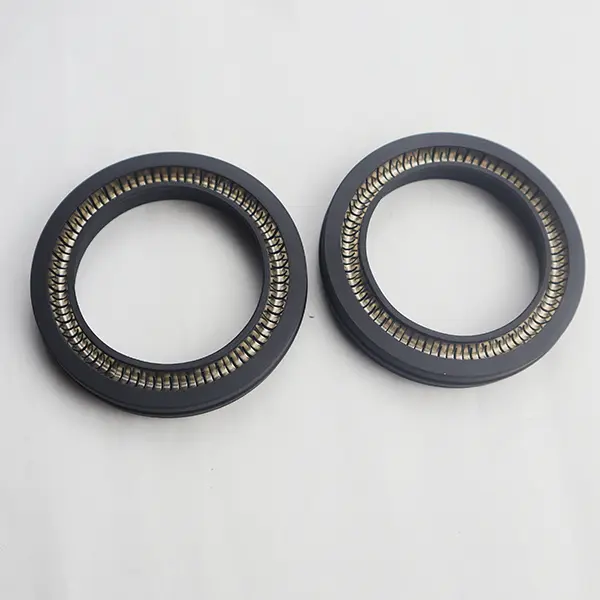

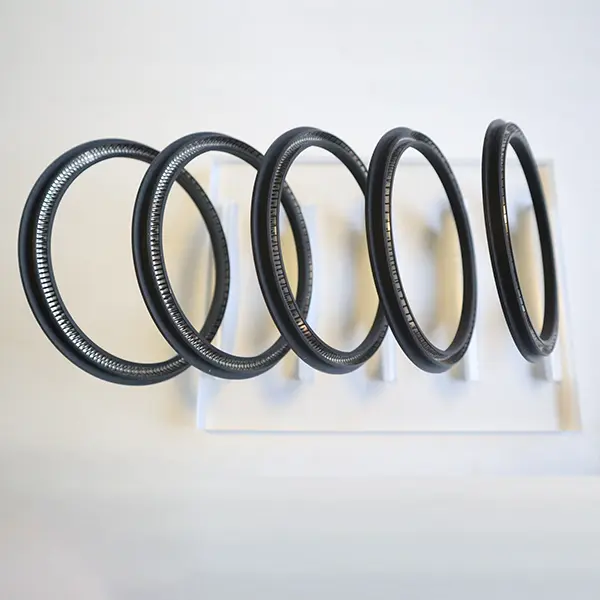

Onder roterende lente-energieke afdichtingen zijn er voornamelijk twee soorten: RC2055 en RC2056. Ruichen Seals bestudeert al vele jaren de ontwikkeling en productie van zeehondenproducten. Volgens verschillende situaties en verschillende behoeften heeft het meer gedetailleerde ontwerpen geperfectioneerd.

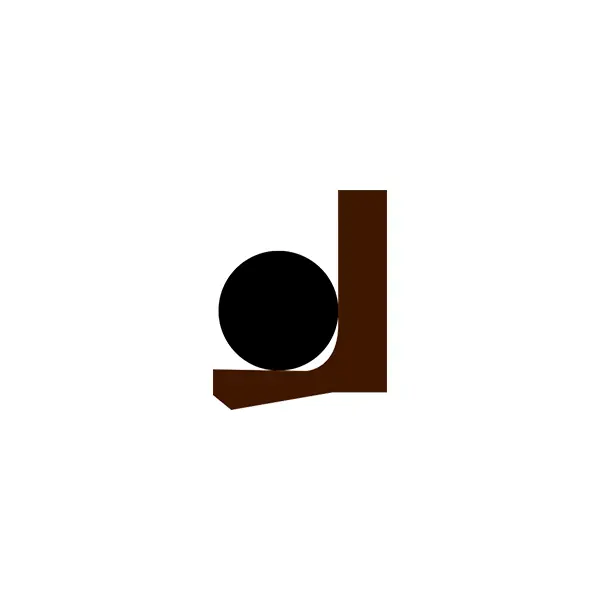

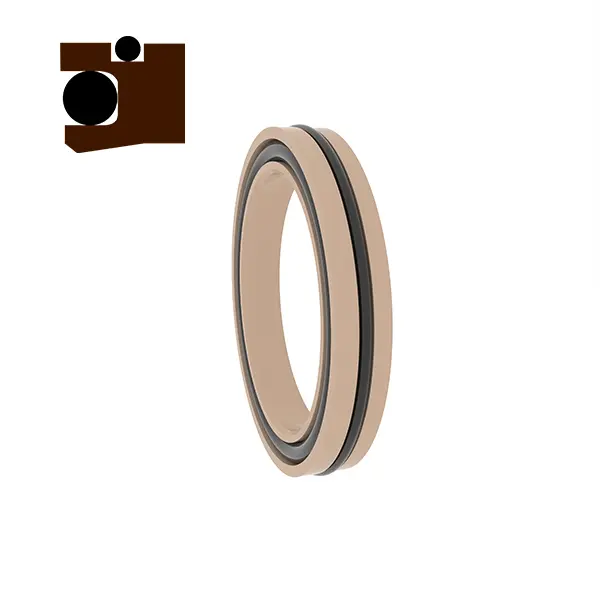

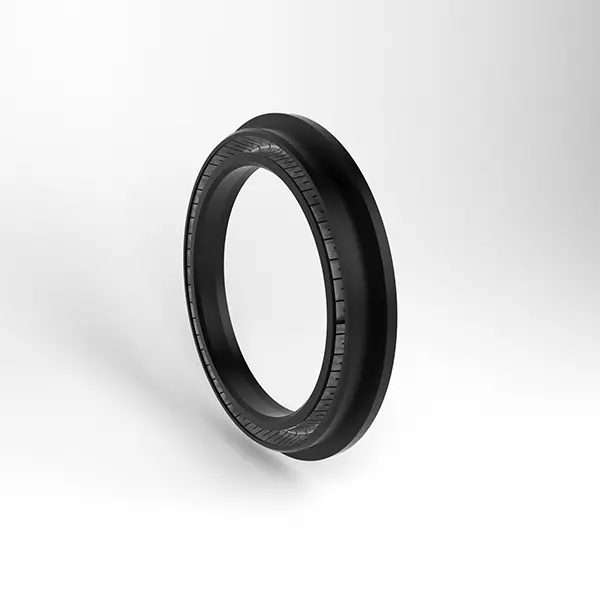

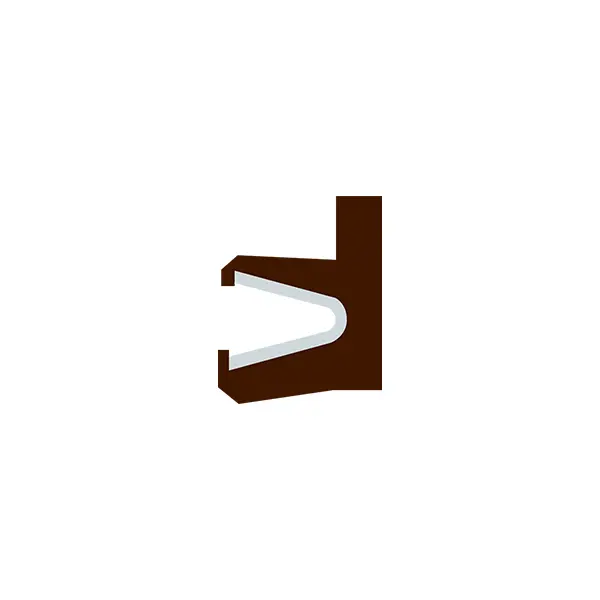

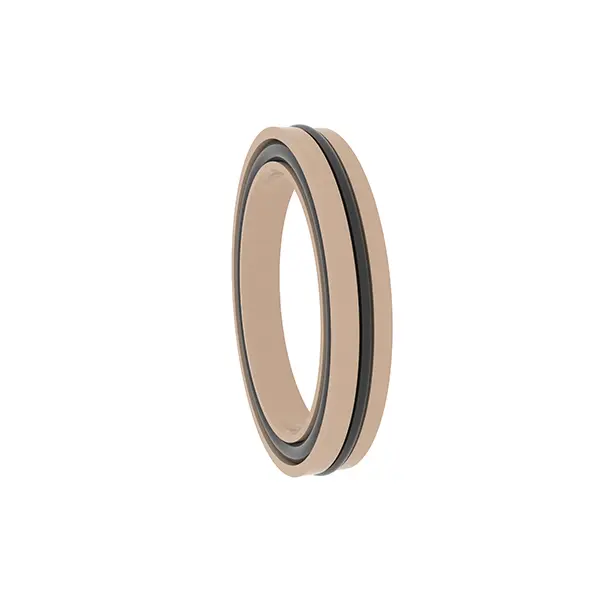

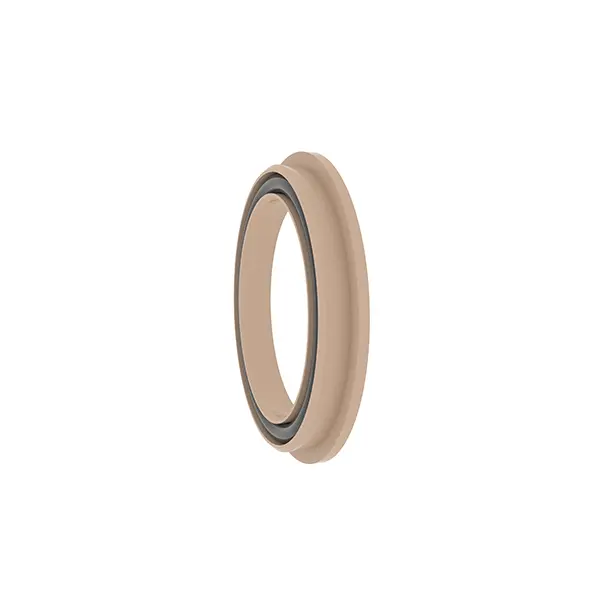

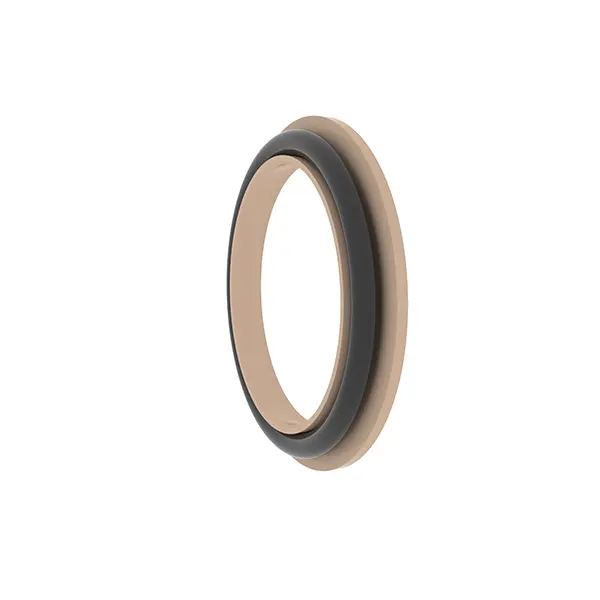

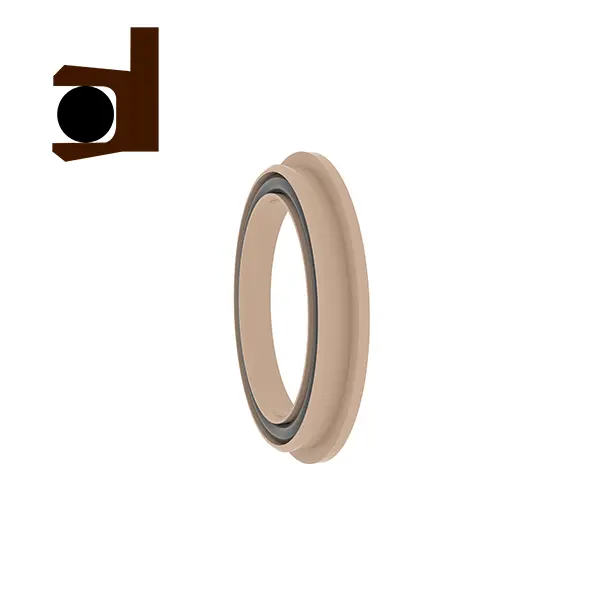

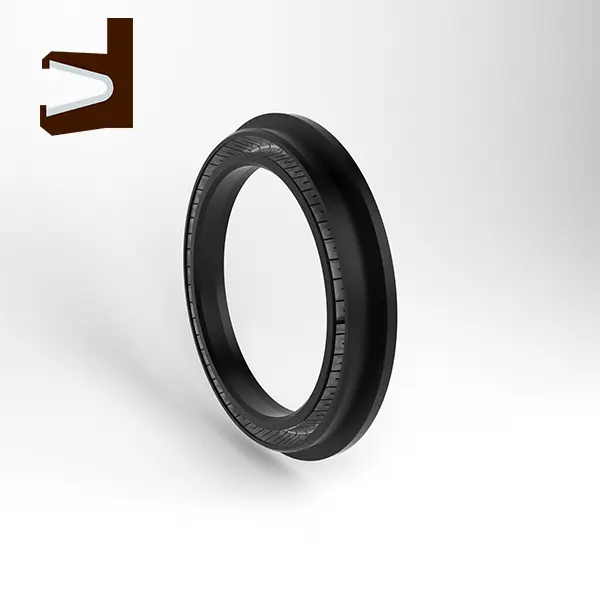

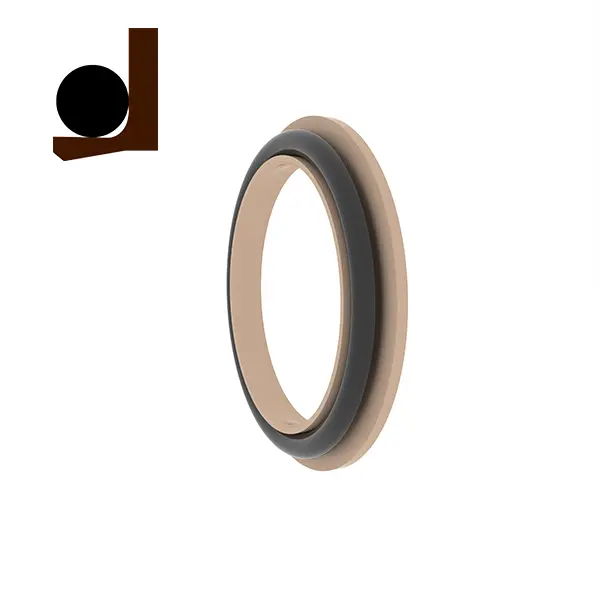

RC2055 is een roterende pan-plug-afdichting, RC2055-B is een roterende tandafdichting en RC2055-C is een roterende Y-vormige combinatieafdichting. De groeven van de drie zijn uitwisselbaar. Het zijn hoogfunctieafdichtingen met unidirectionele druk uitgeoefend op roterende assen. Onder hen bestaat de RC2055 roterende pan-plug-afdichting samen uit roestvrijstalen veren en hoogfunctionele kunststoffen. Bij gebruik van RC2055-B en RC2055-C is het noodzakelijk om de bijpassende elastomeermaterialen redelijk te selecteren.

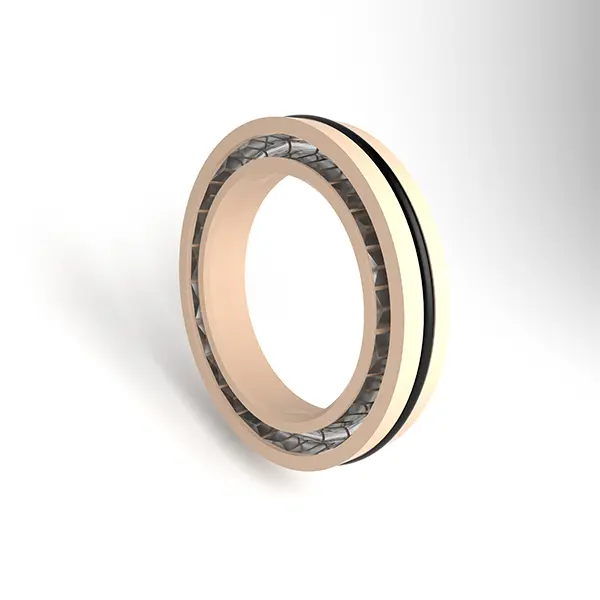

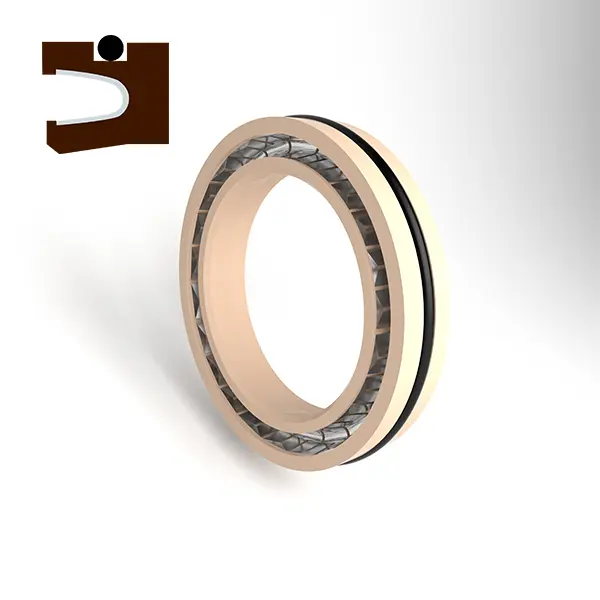

RC2056 is een roterende pan-plug-afdichting en RC2056-B is een roterende Y-vormige combinatieafdichting. De grooves kunnen ook worden uitgewisseld. Het is ook geschikt voor gebruik in roterende schachten. Onder hen bestaat de RC2056 roterende pan-plug-afdichting samen uit roestvrijstalen veren en hoogfunctionele kunststoffen. Bij het gebruik van RC2056-B en het is noodzakelijk om de bijpassende elastomeermaterialen redelijk te selecteren.
Productfuncties en toepassingen:
Productkenmerken:
Hoge prestaties: roestvrijstalen veren en hoogfunctieplastic worden gecombineerd om te zorgen voor uitstekende afdichtingsprestaties en duurzaamheid.
Uitwisselbaarheid: het groefontwerp van de producten in de serie is hetzelfde, wat uitwisselbaarheid en flexibele aanpassing aan verschillende werkomstandigheden mogelijk maakt.
Op grote schaal van toepassing: geschikt voor eenrichtingsdrukafdichting van roterende assen om aan verschillende industriële behoeften te voldoen.
Optionele elastomeren: RC2055-B, RC2055-C en RC2056-B ondersteunen de selectie van overeenkomende elastomeermaterialen volgens de werkomstandigheden om het aanpassingsvermogen te verbeteren.
Toepassingsscenario's:
Eenrichtingsdrukafdichting van roterende assen is geschikt voor industriële apparatuur, engineeringmachines, hydraulische systemen, enz.
Gelegenheden waarbij afdichting met een hoog functie vereist is, zoals petrochemicaliën, energieapparatuur, zware machines, enz.
Technische voordelen:
Roestvrijstalen veren bieden een stabiele radiale kracht om te zorgen voor langdurige afdichtingseffect.
De combinatie van hoogfunctionele kunststoffen en elastomeermaterialen is geschikt voor werkomstandigheden met hoge druk en hoge snelheid.
Het wisselbare ontwerp van de groef vereenvoudigt installatie en onderhoud en verlaagt de gebruikskosten.
Gebruiksuggesties:
Selecteer het juiste afdichtingsmodel en elastomeermateriaal volgens de specifieke werkomstandigheden.
Zorg ervoor dat de groef tijdens de installatie schoon is om schade aan de afdichting te voorkomen.
RC2055
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Bijna alle vloeistof- en gasmedia |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: RO1 Nitril Rubber (NBR), RO2 Fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC.
3. Roestvrijstalen veer: V-vormige veer.
Voorbeeld bestellen
RC2055- 40-PTFE4+V SHAFT DIAMETER 40, afdichtingsringmateriaal is PTFE4, roestvrijstalen veer is V-vormige veer
RC2055-B-40-PTFE4+R02 SHAFT Diameter is 40, afdichtingsringmateriaal is PTFE4, bijpassende O-ring is fluorubber
RC2055-C-40-PTFE4+R02 SHAFT Diameter is 40, afdichtingsringmateriaal is PTFE4, bijpassende O-ring is fluorubber

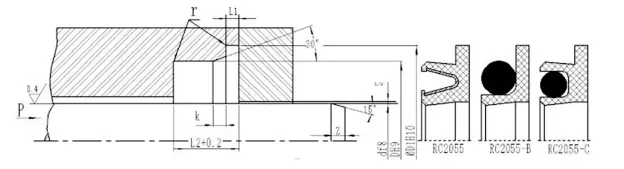

Specificatie -parametertabel (alle specificaties binnen het parameterbereik zijn beschikbaar)
| Bereik van staafdiameter D F8 | Groefdiameter Dh9 | Groefdiameter D1H10 | Randdiepte L1 | Groefbreedte L | Hadrende kook K | Radiale klaring S Max | Afschuining | R maximaal | |
| 10mpa | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0,8 l | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Opmerking: het wordt aanbevolen dat de oppervlaktehardheid van de roterende as HRC ≥ 58 moet zijn.

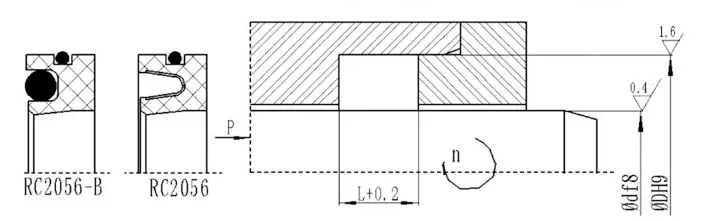

RC2056
Toepasselijke arbeidsvoorwaarden (limietwaarden mogen niet tegelijkertijd verschijnen)
| Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Bijna alle vloeistof- en gasmedia |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Materiële selectie
1. De bijpassende O-ringmaterialen kunnen worden geselecteerd: RO1 Nitril Rubber (NBR), RO2 Fluorubber (FKM), enz.
2. Afdichtingsringmaterialen: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, ETC. 3. Roestvrijstalen veer: V-vormige veer.
Voorbeeld bestellen
RC2056-40*62*8-PTFE4+V D*D*L, het afdichtingsmateriaal is PTFE4 en de roestvrijstalen veer is een V-vormige veer RC2056-B-40*62*8-PTFE4+R02 D*D*L, het afdichtingsmateriaal is PTFE4 en de bijpassende O-ring is fluorubber
