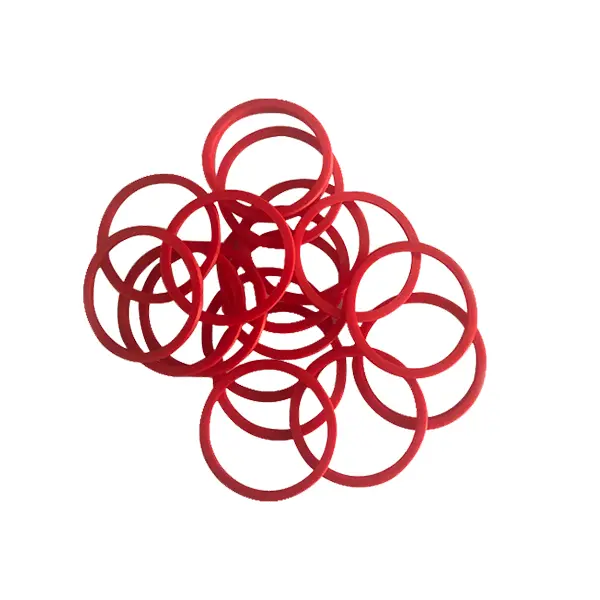

Onze serie voor roterende afdichtingen in de hogedruk bedekt een verscheidenheid aan productieproducten, waaronder RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RDA, RCS, RCS en RC2057, die zijn ontworpen voor wederkerige en rotatiebeweging in hydraulische, pnematische en waterdrukomgevingen.

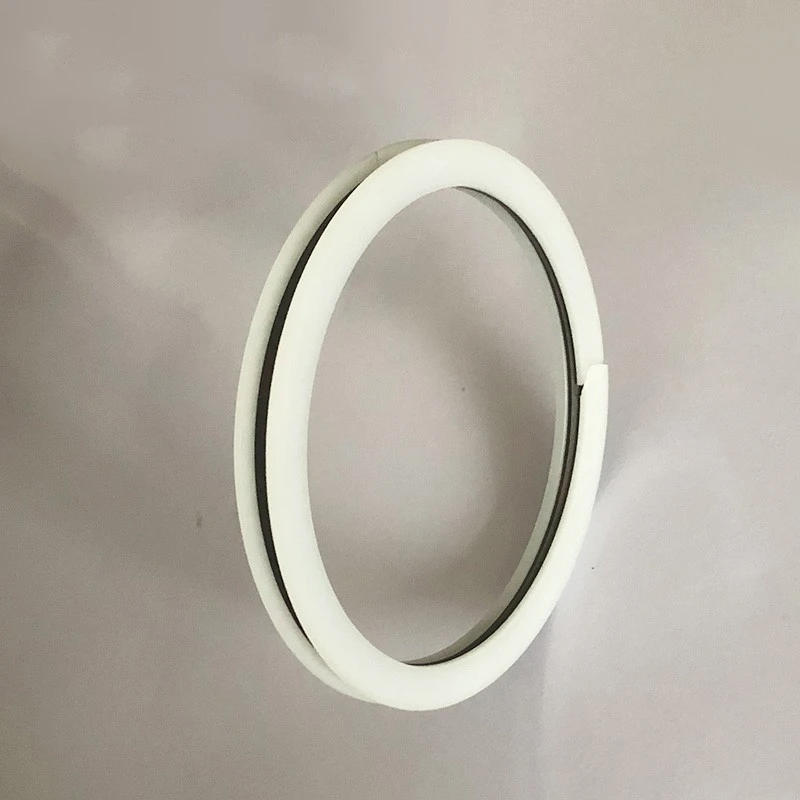

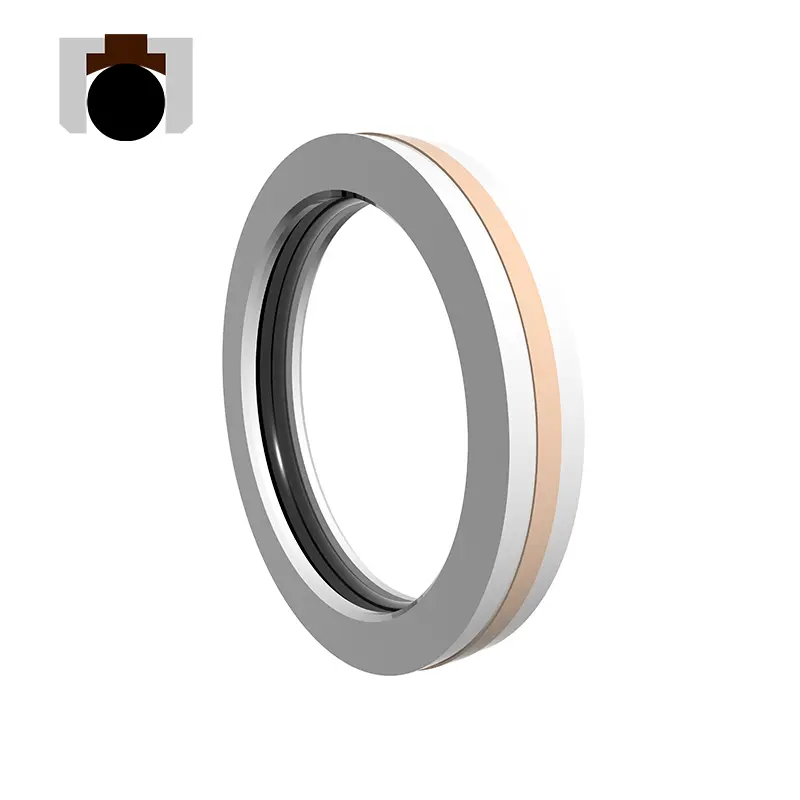

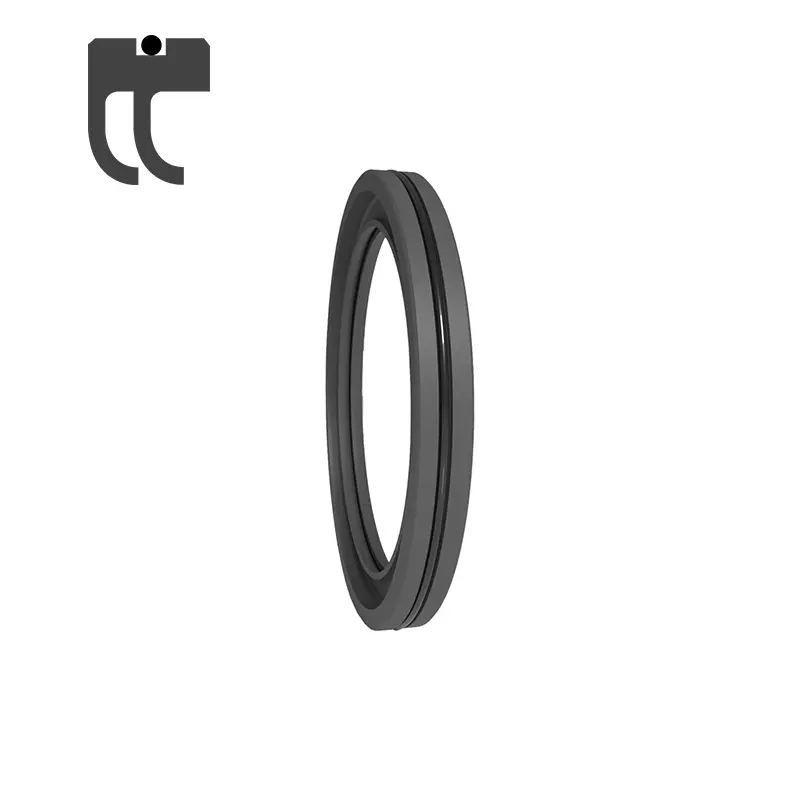

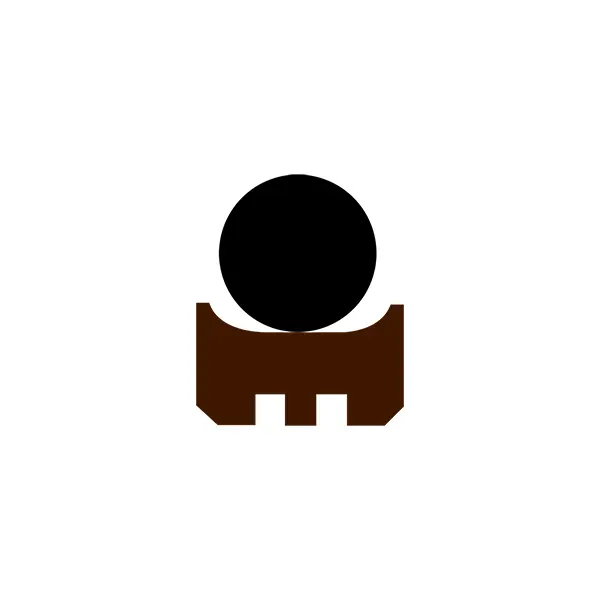

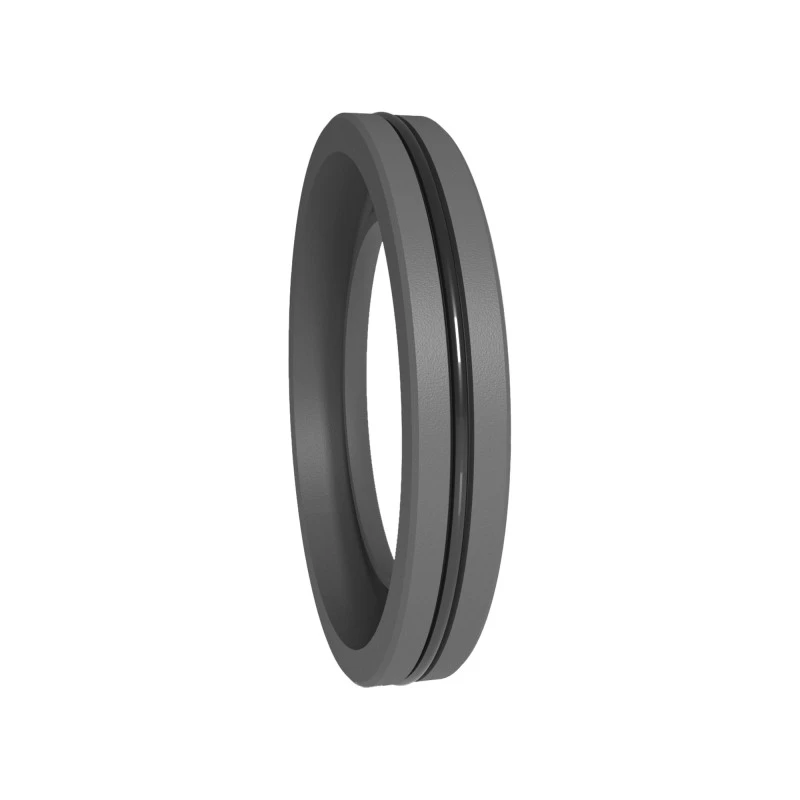

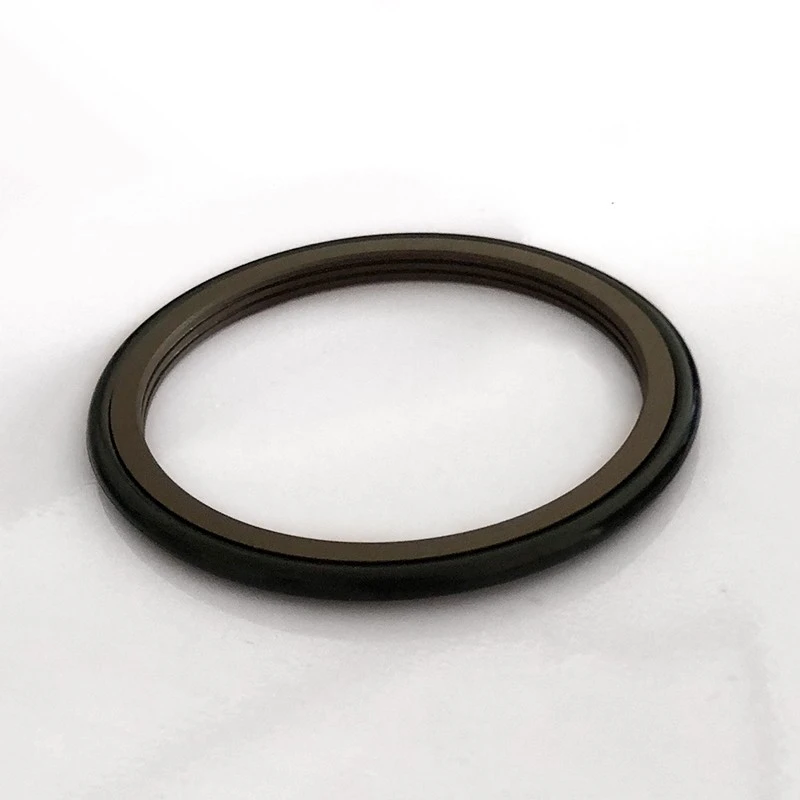

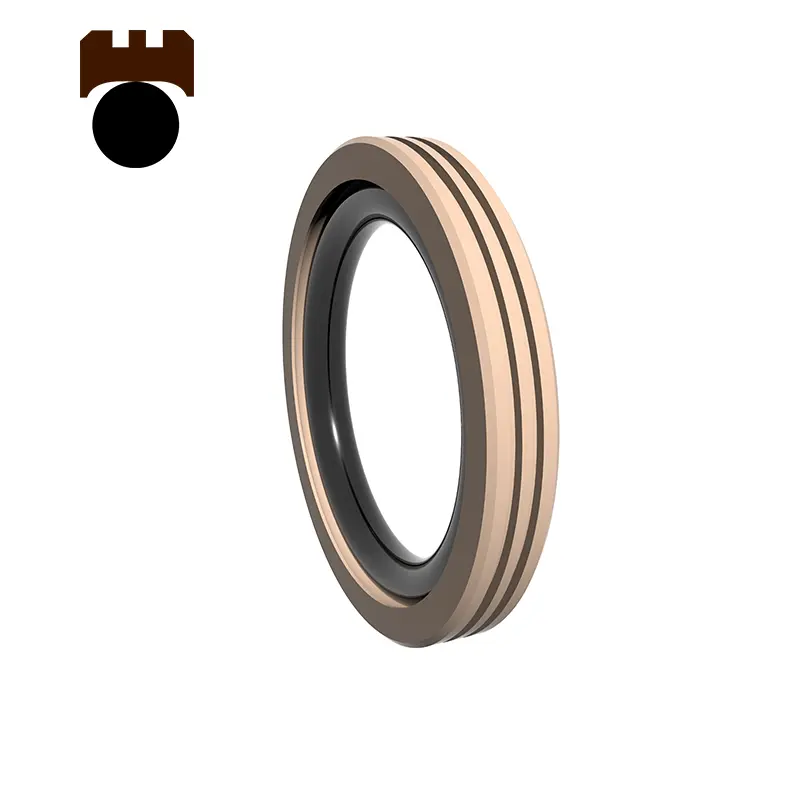

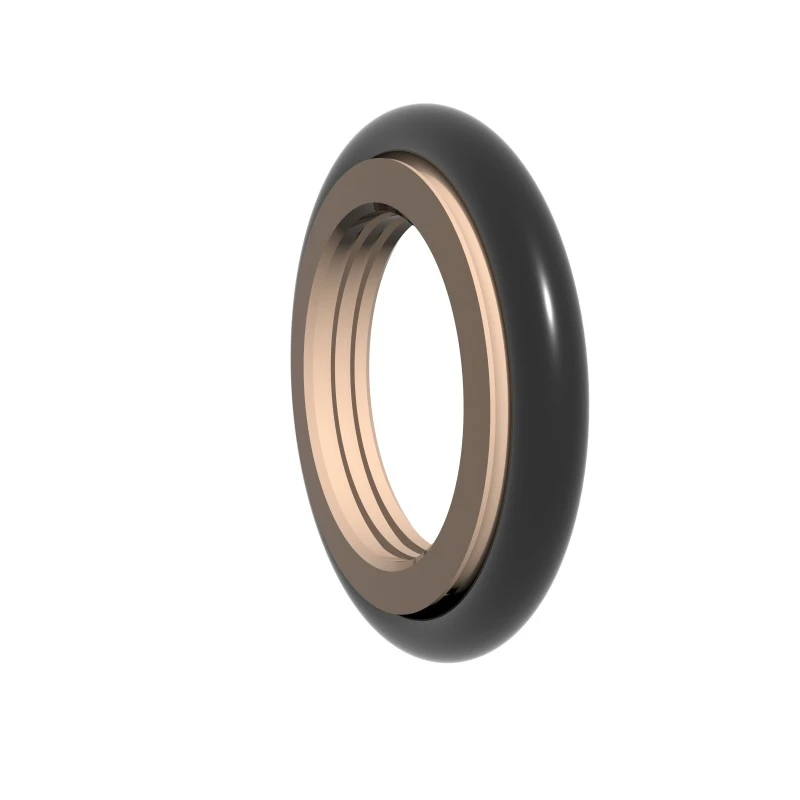

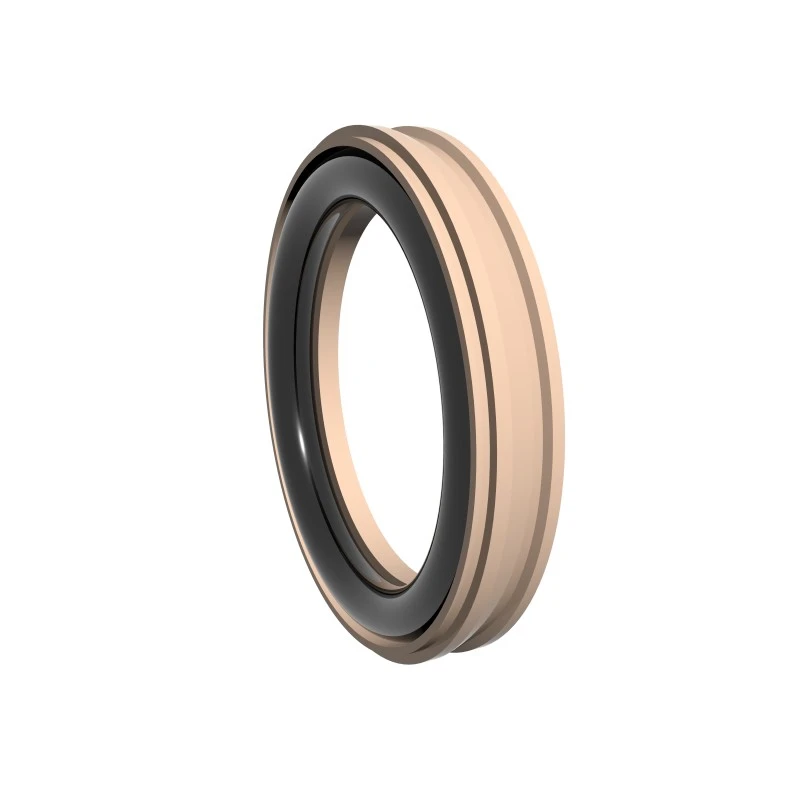

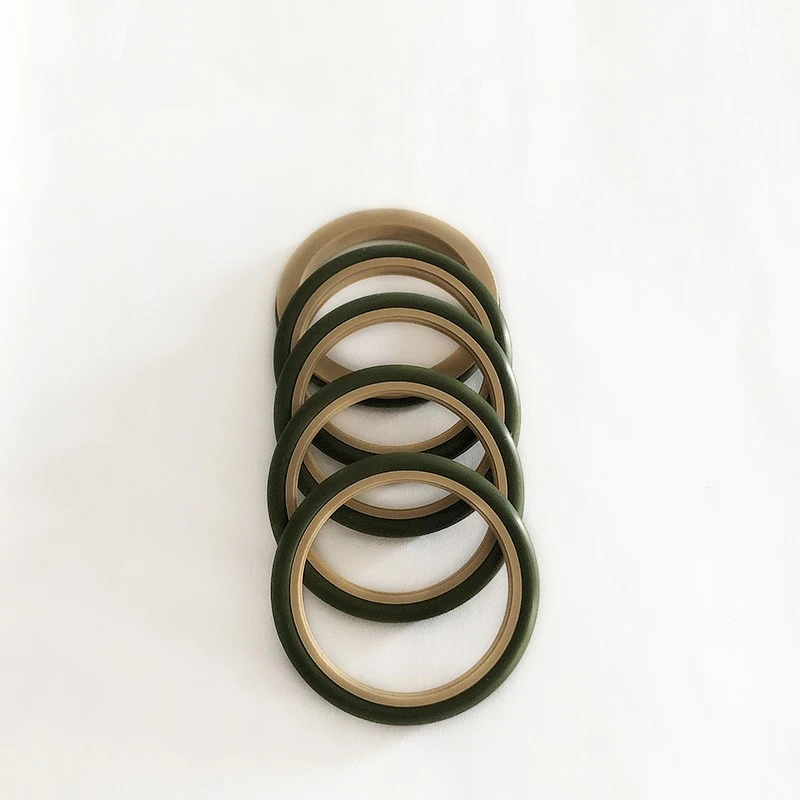

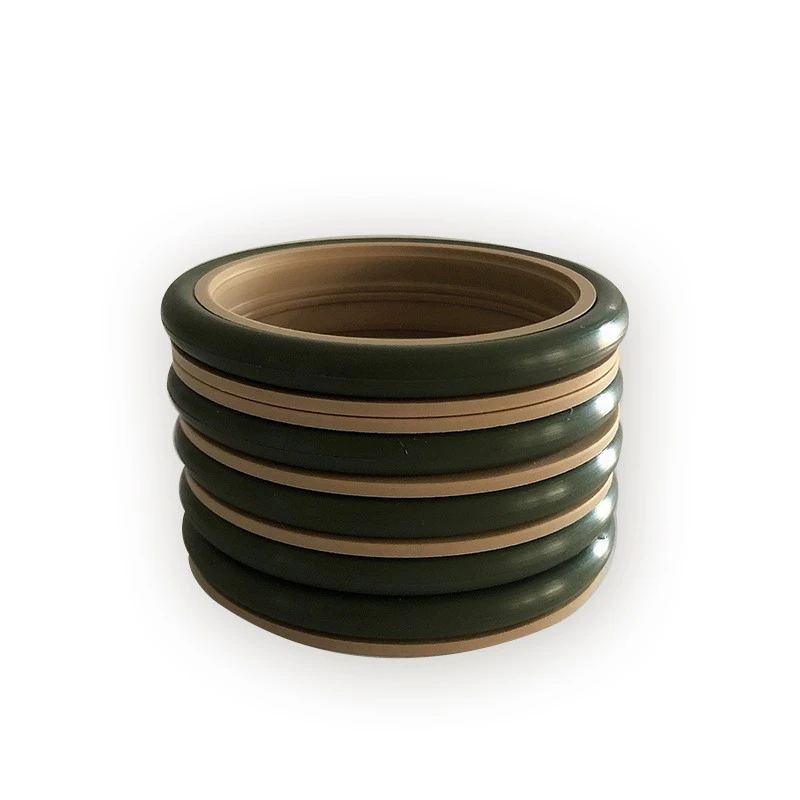

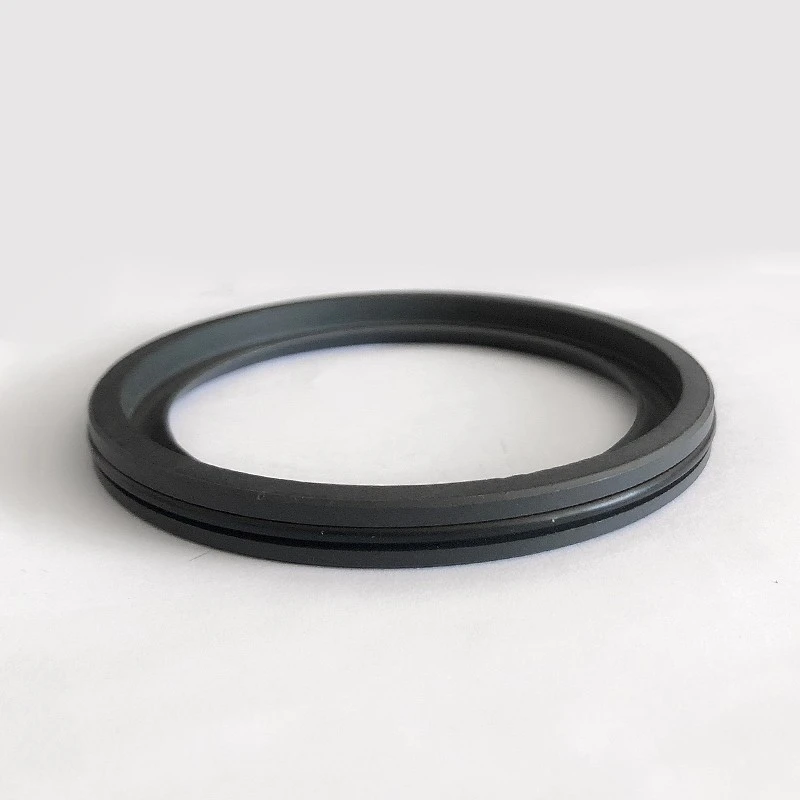

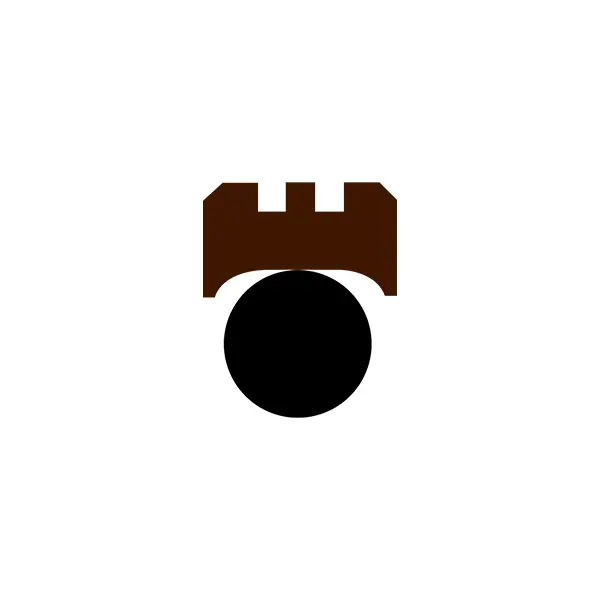

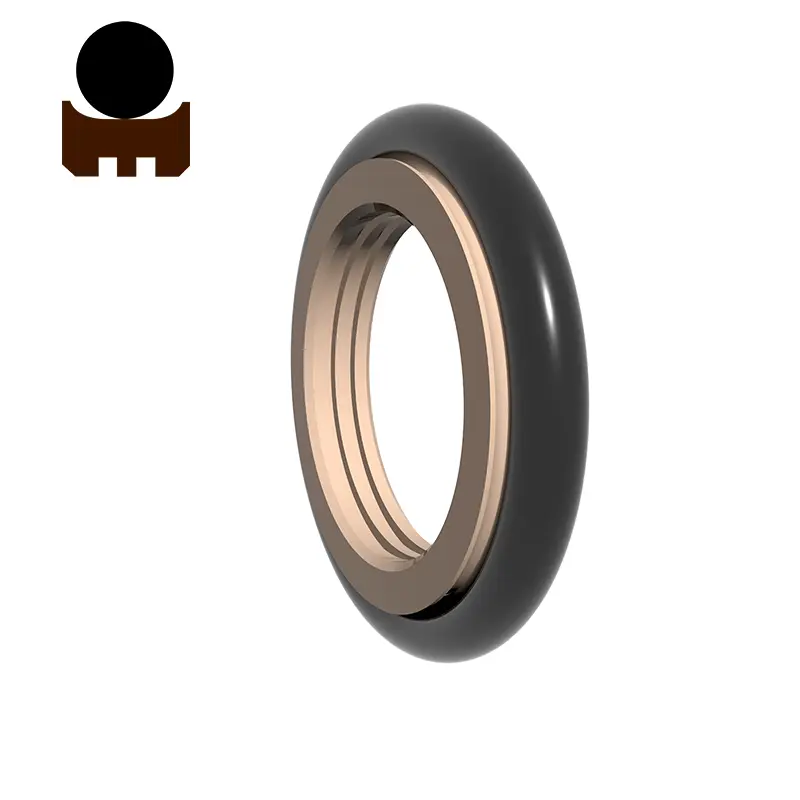

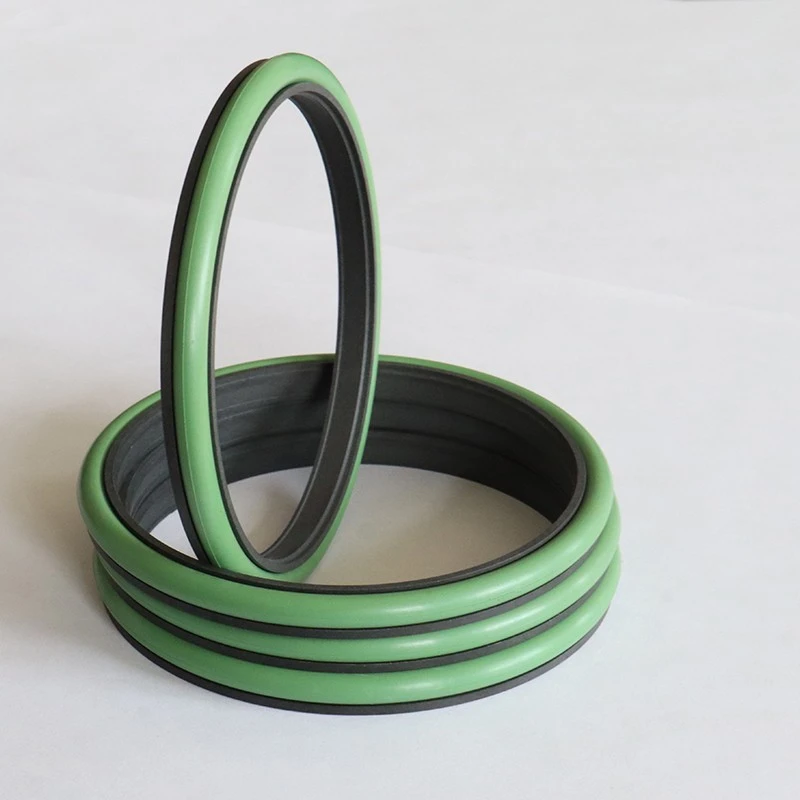

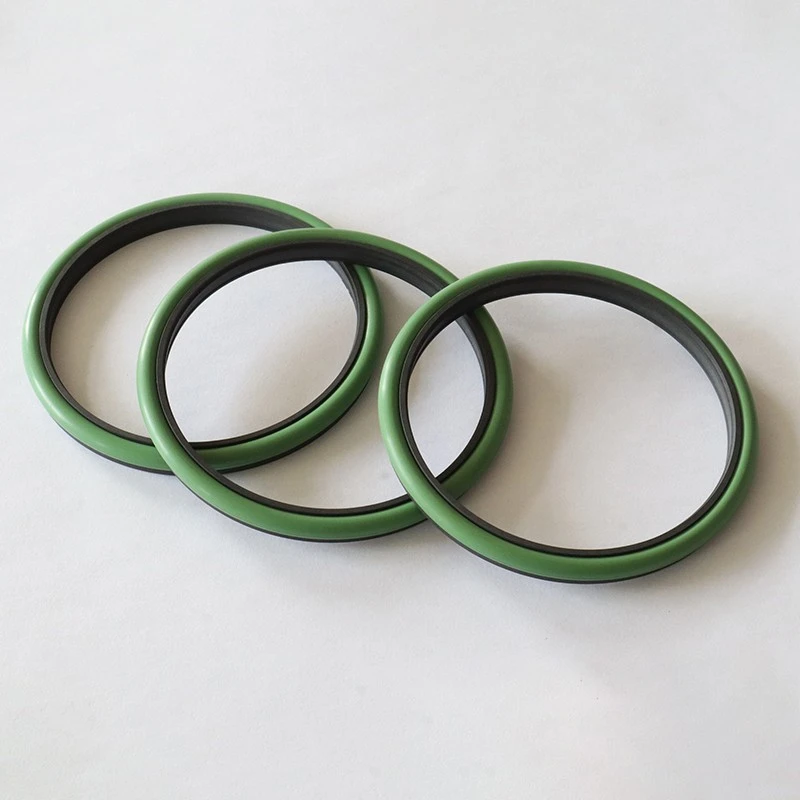

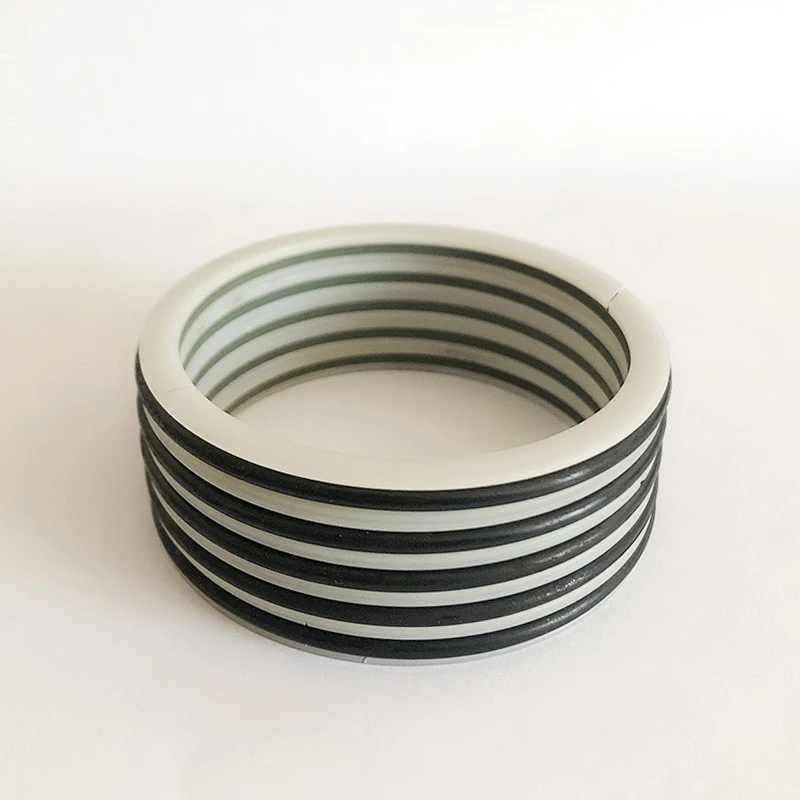

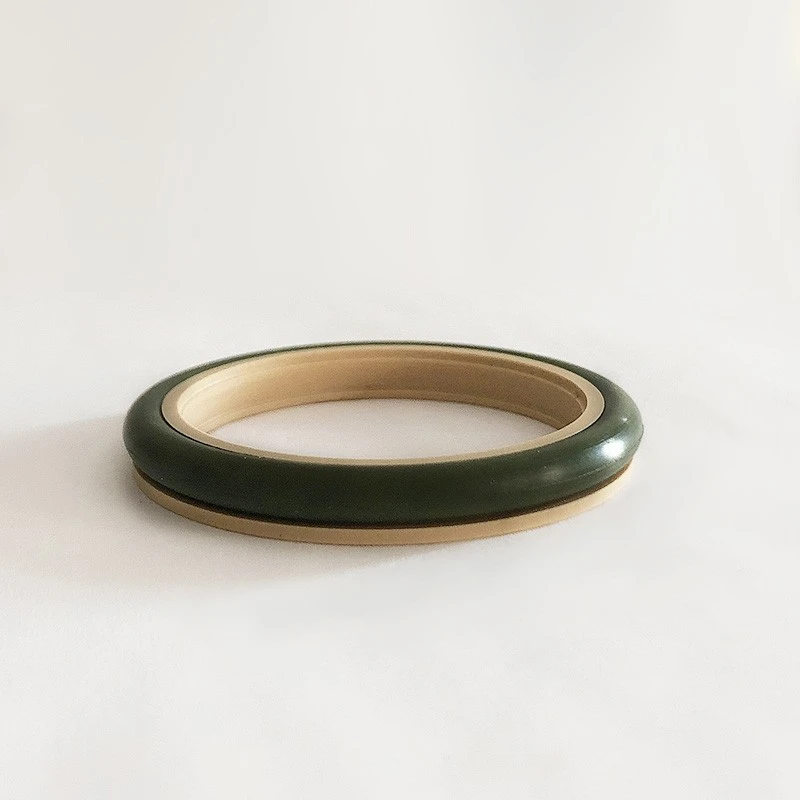

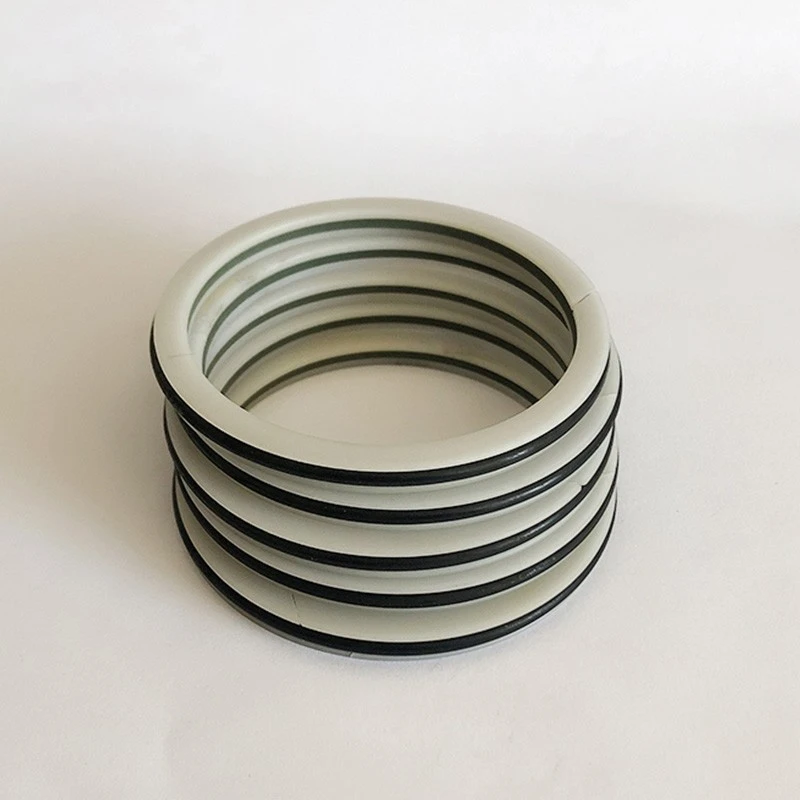

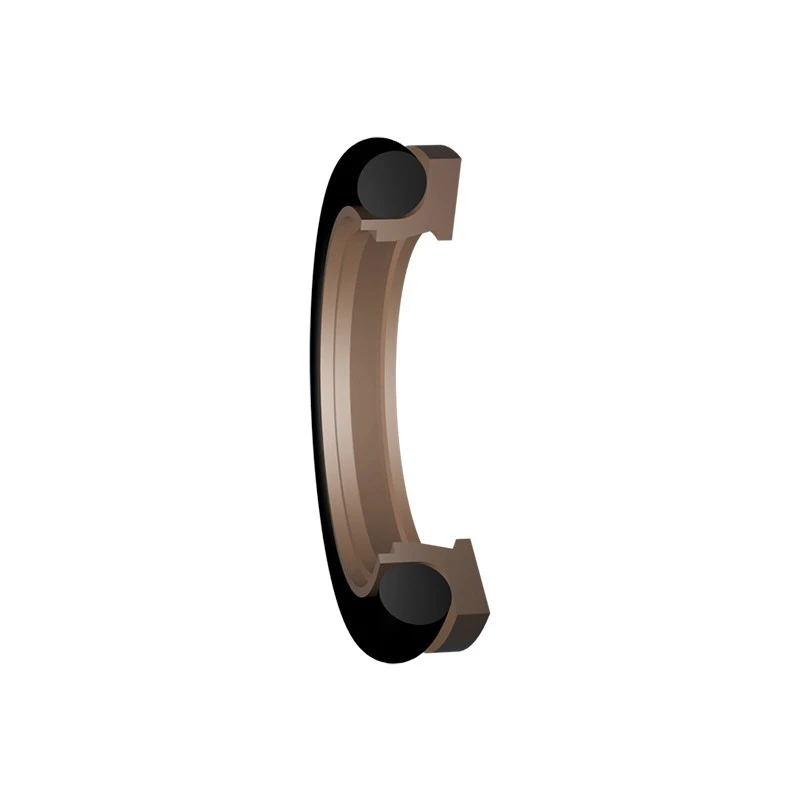

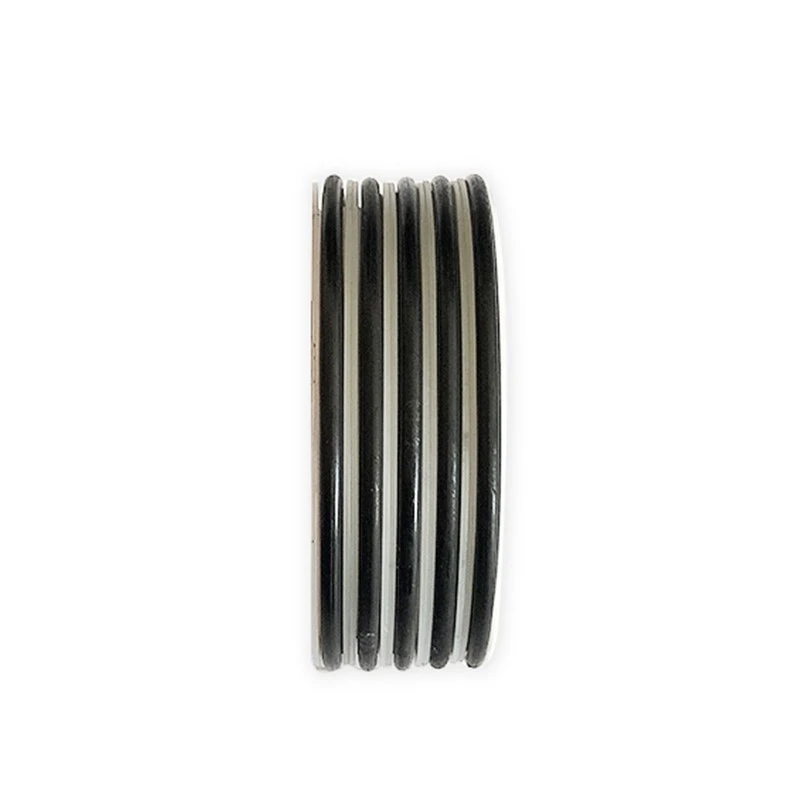

De RC2051-serie maakt gebruik van een combinatie van gevulde PTFE-getande afdichtingsringen en O-ringen voor eenrichtingsafdichting. Het heeft lage wrijving en hoge afdichtingskenmerken en is verdeeld in standaardtype (RC2051-B) en hogesnelheidstype (RC2051-G).

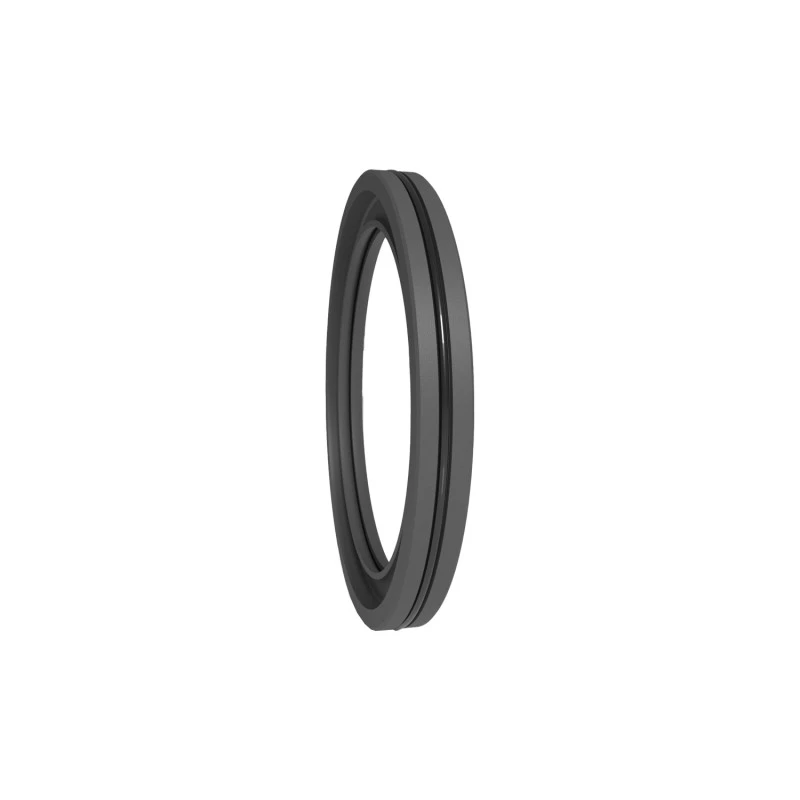

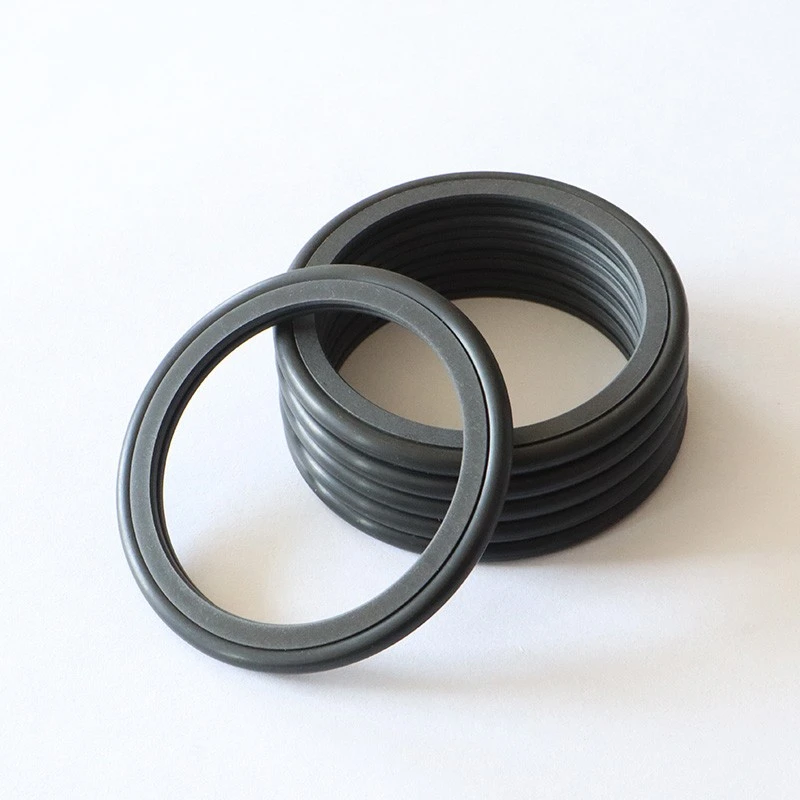

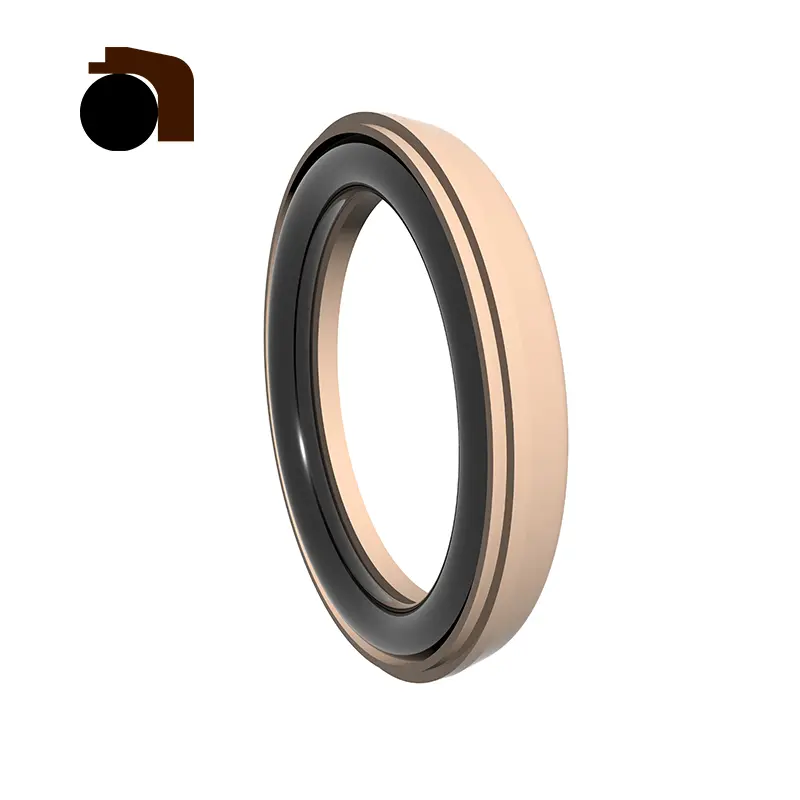

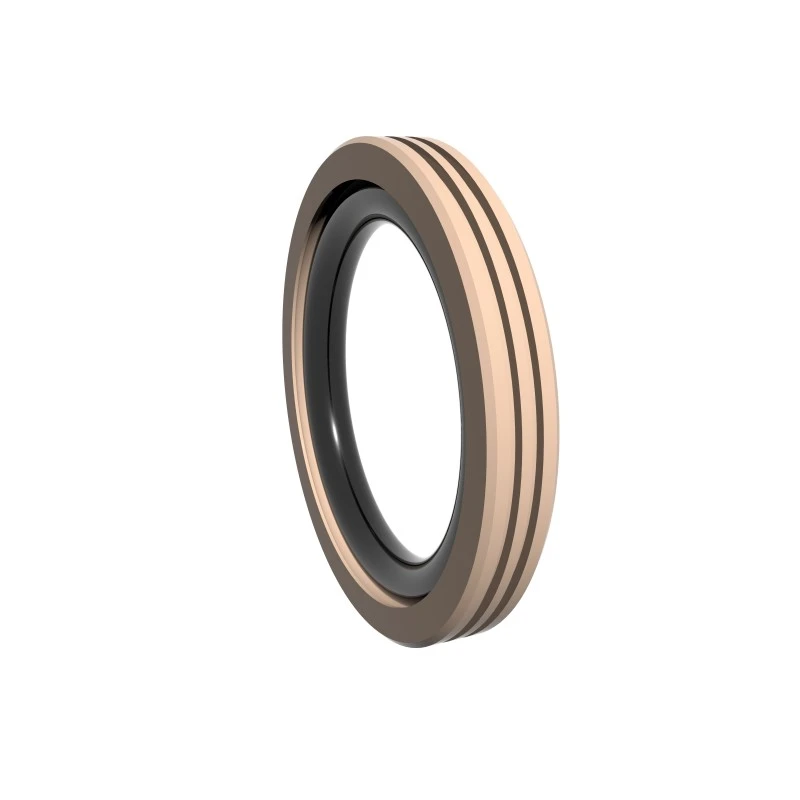

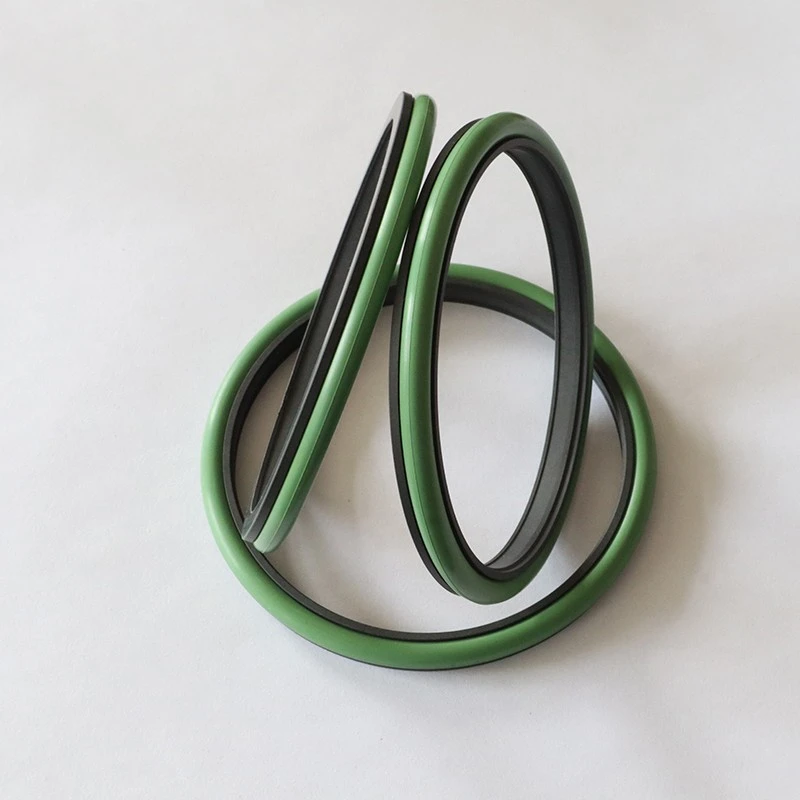

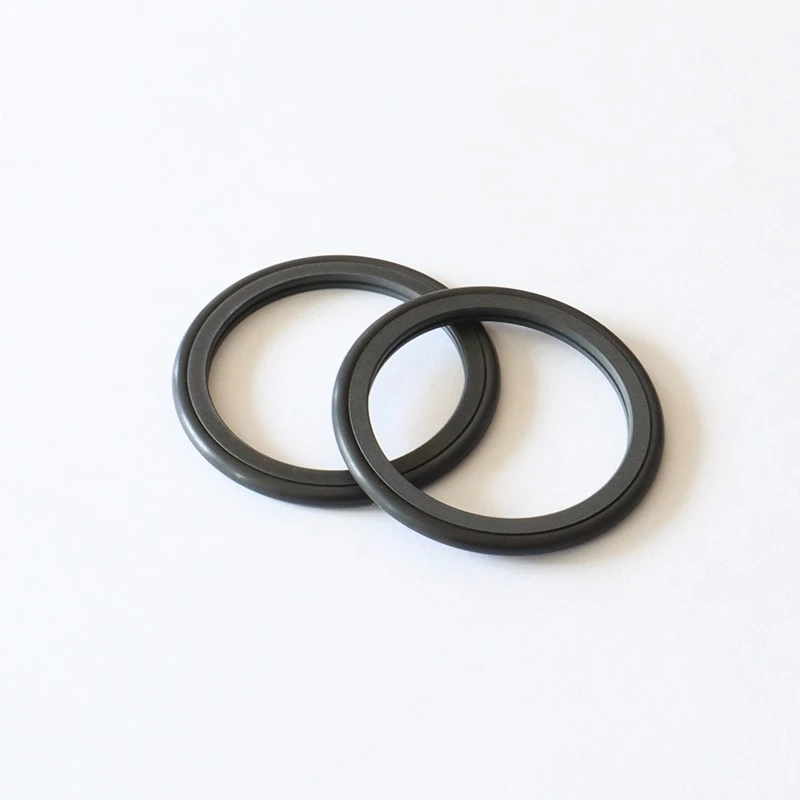

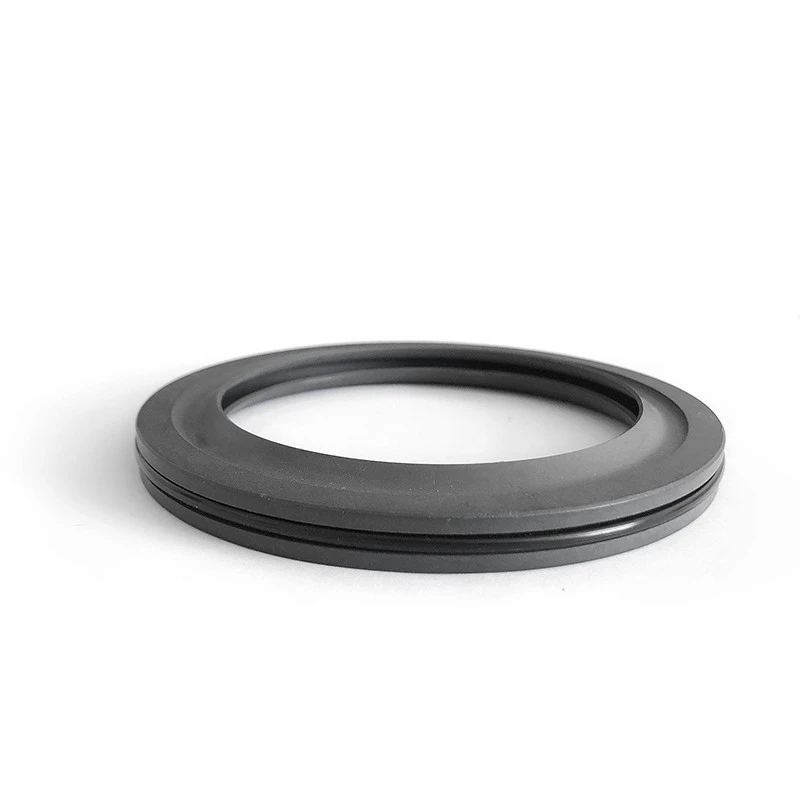

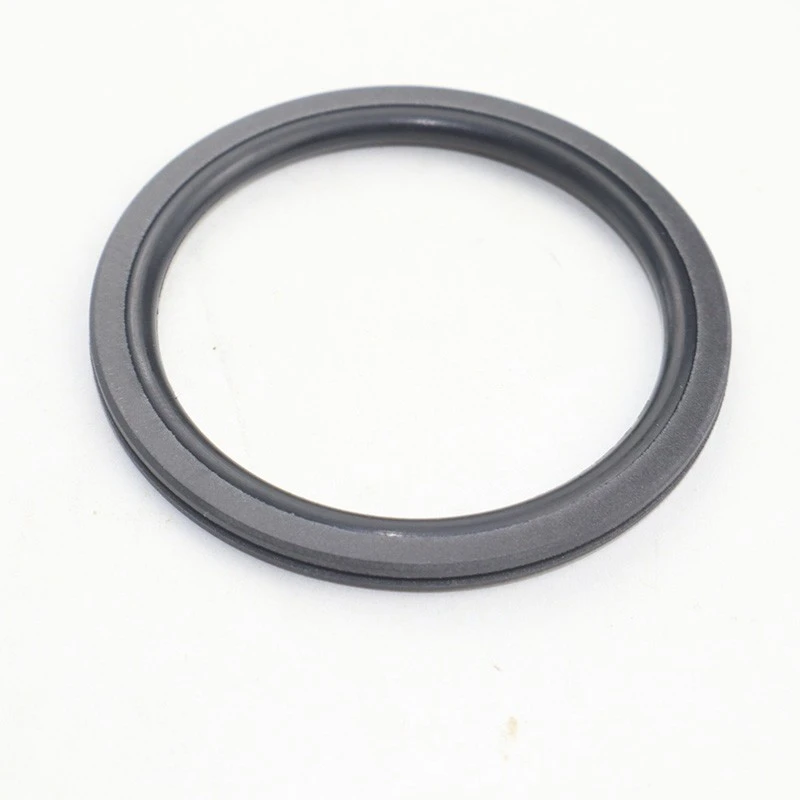

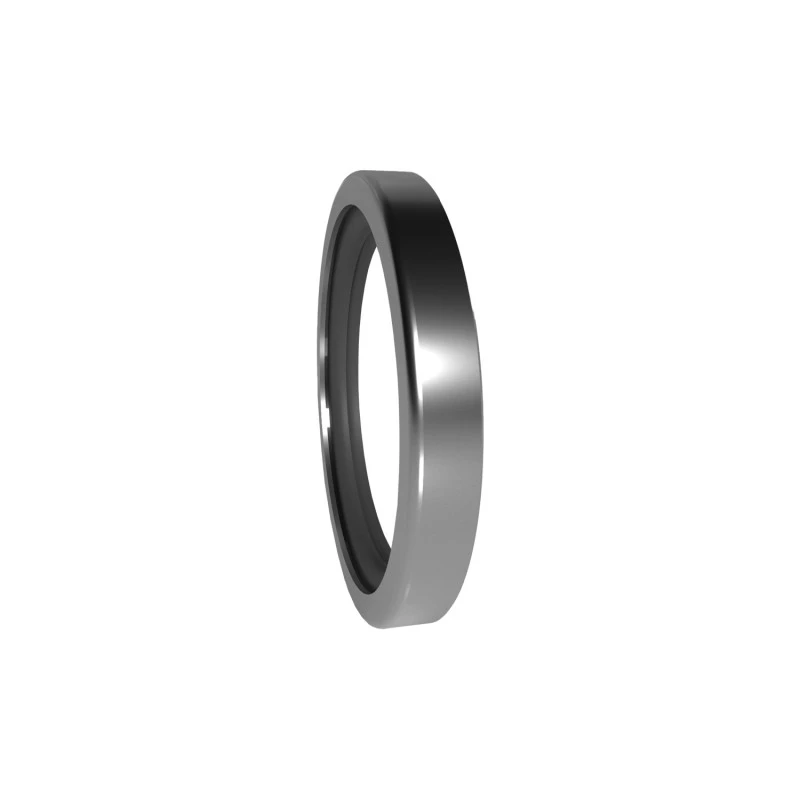

De RC2052- en RC2054 -serie zijn uitgerust met vierkante afdichtingsringen met olieopslaggroeven, die geschikt zijn voor hydraulische roterende bidirectionele afdichting. De structuur is compact en ondersteunt de waterdrukomgeving.

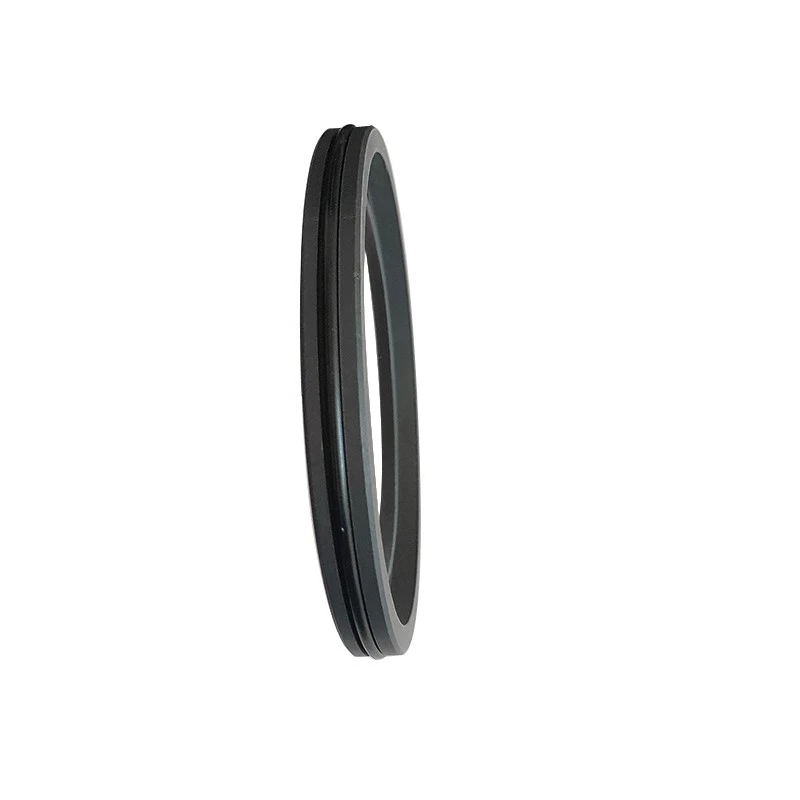

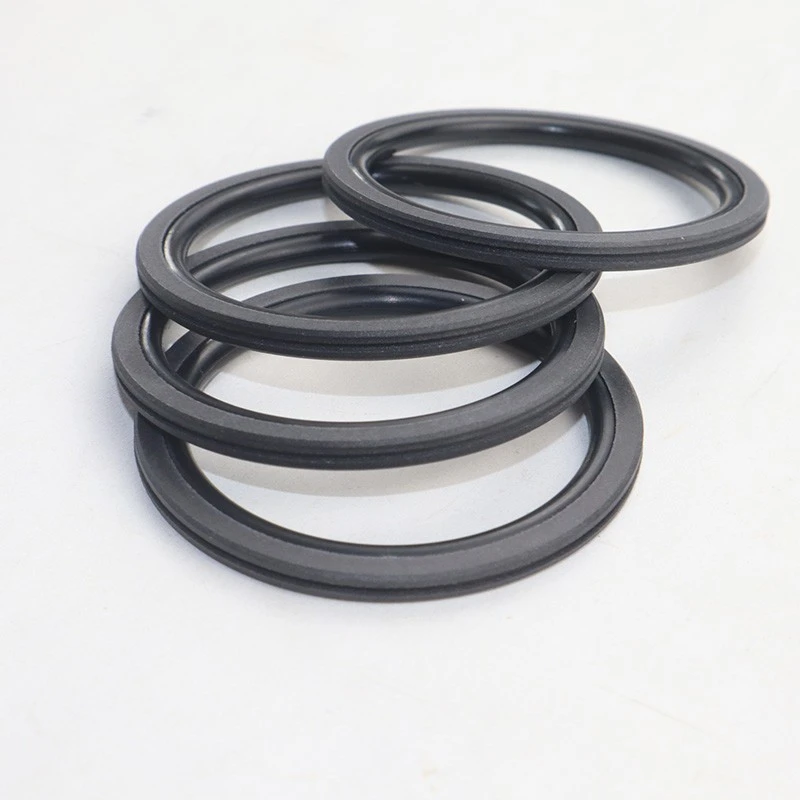

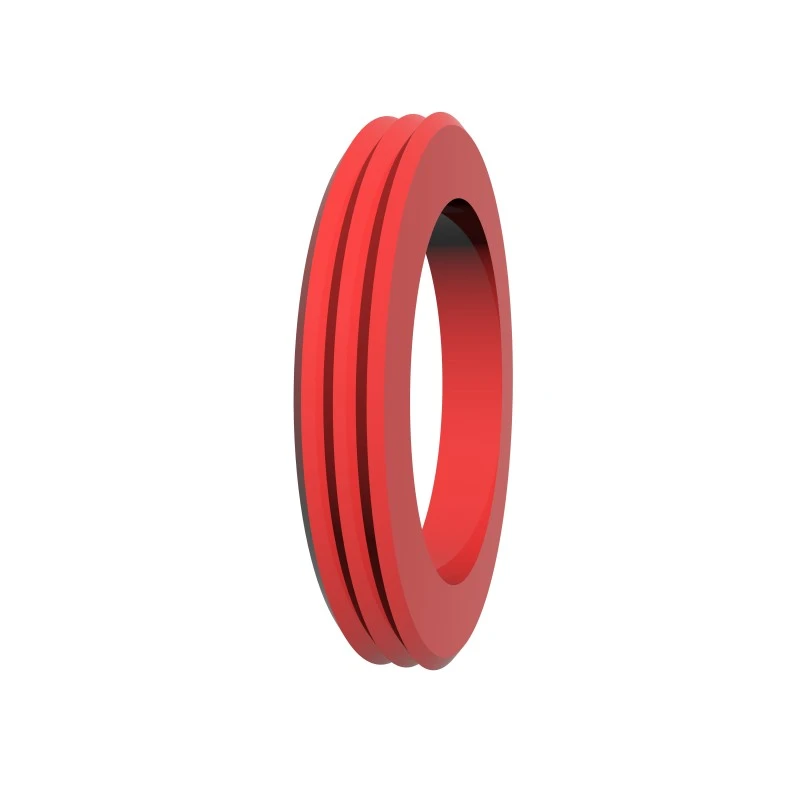

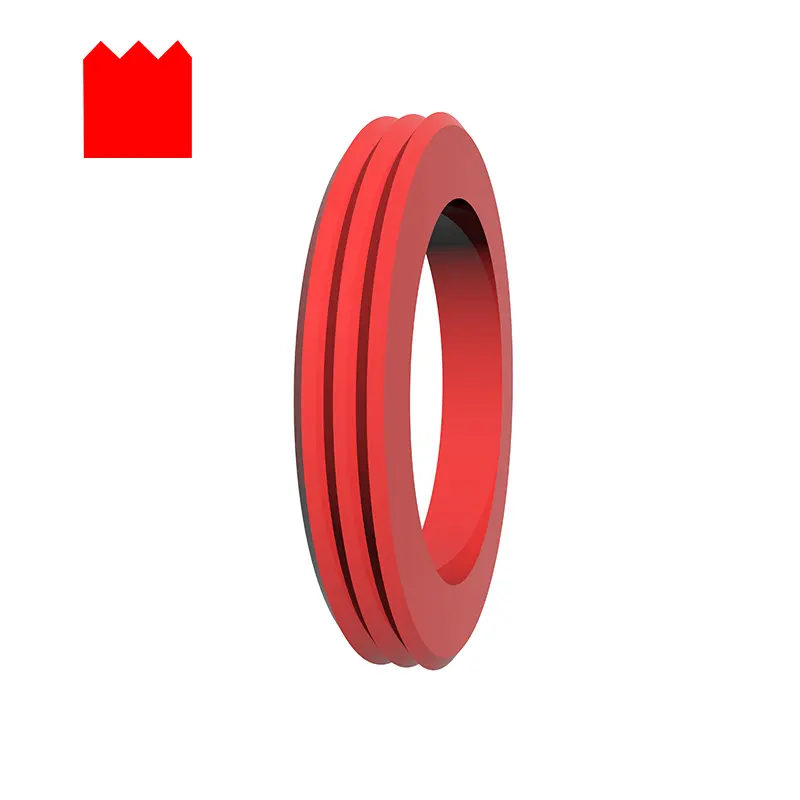

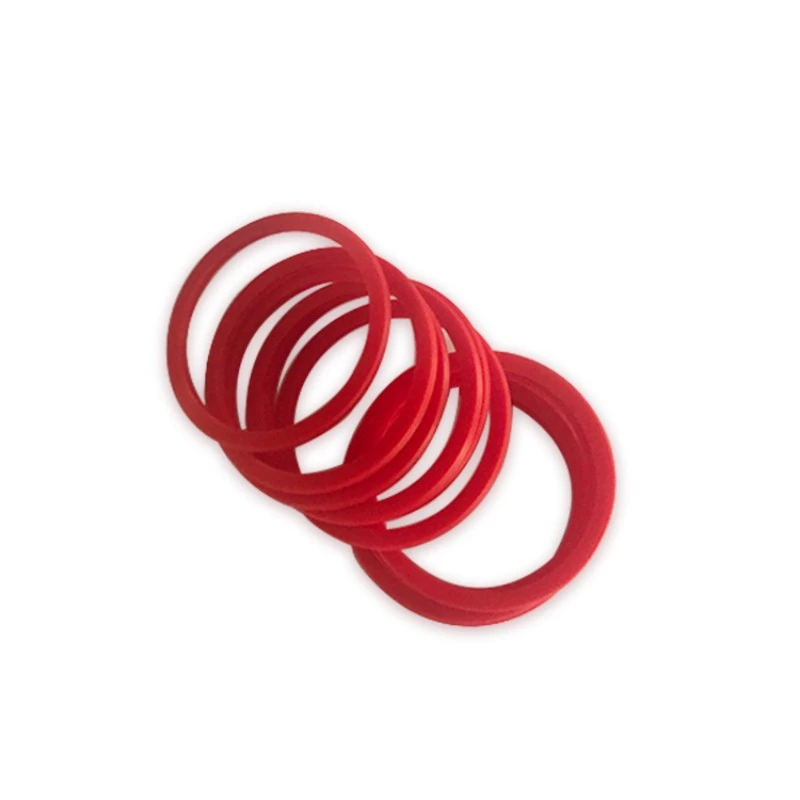

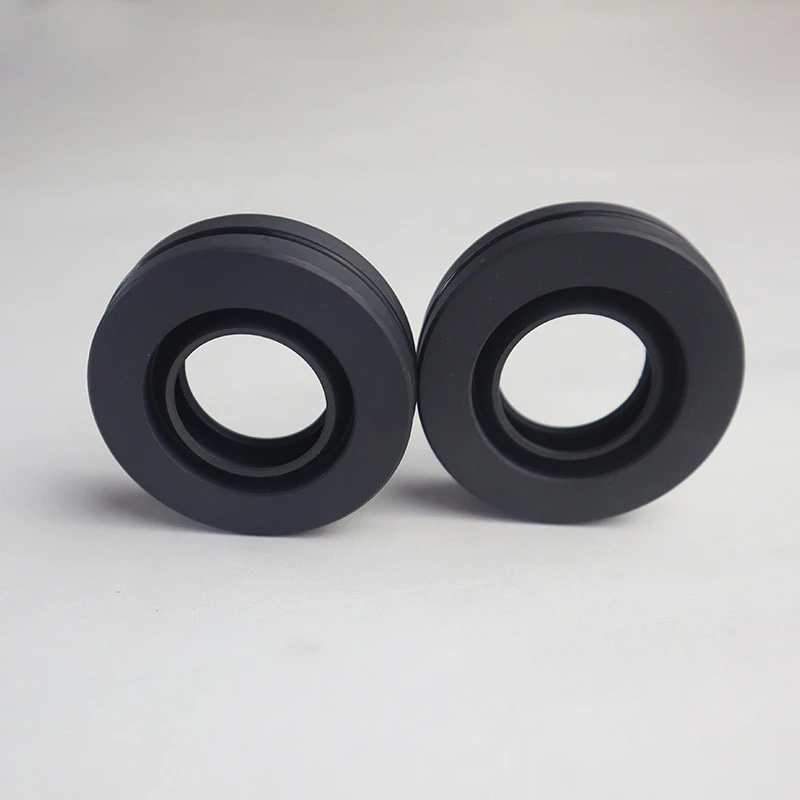

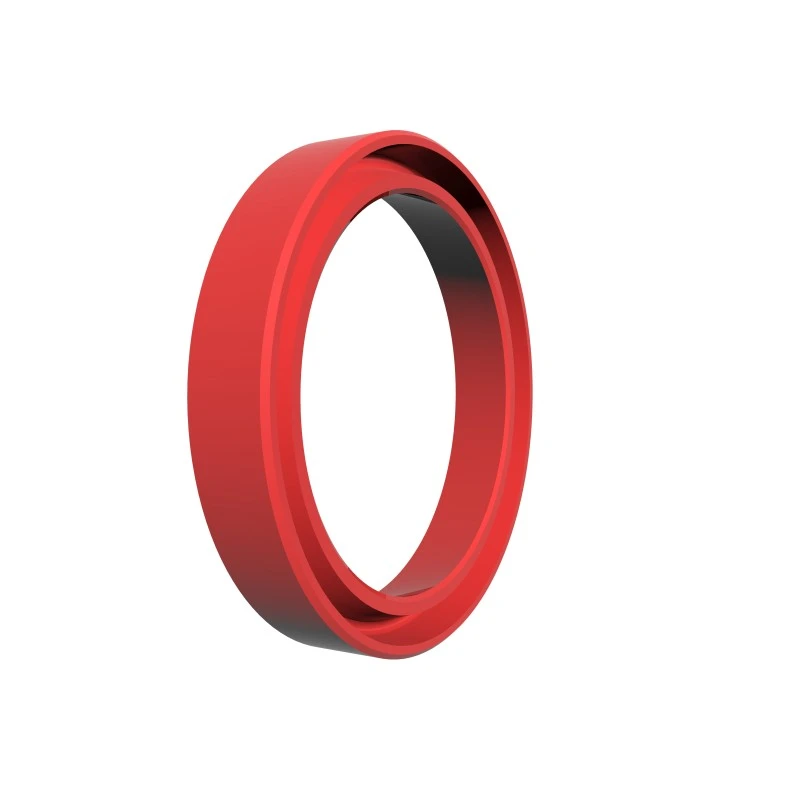

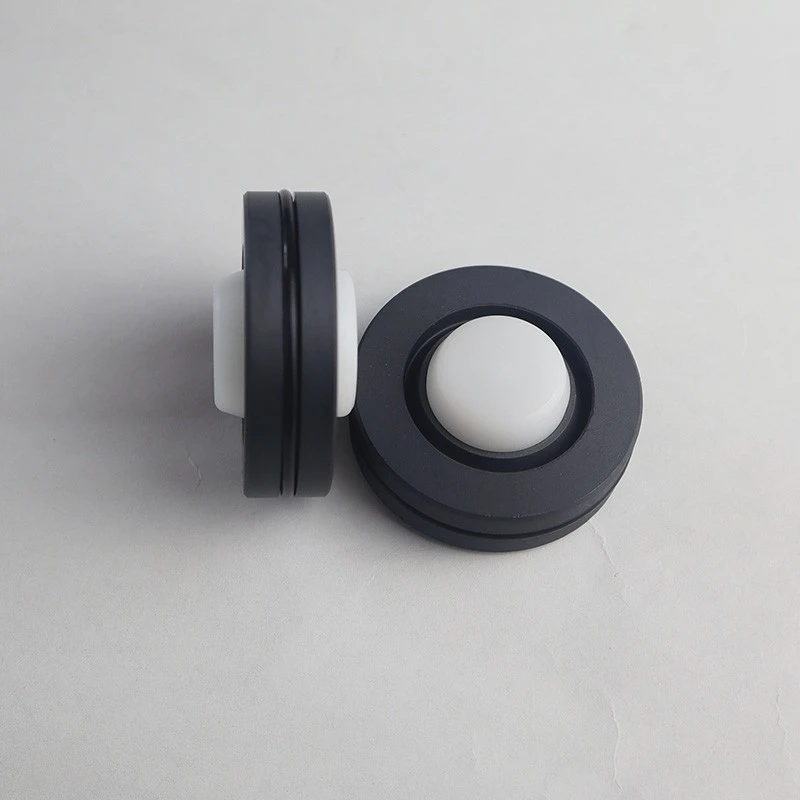

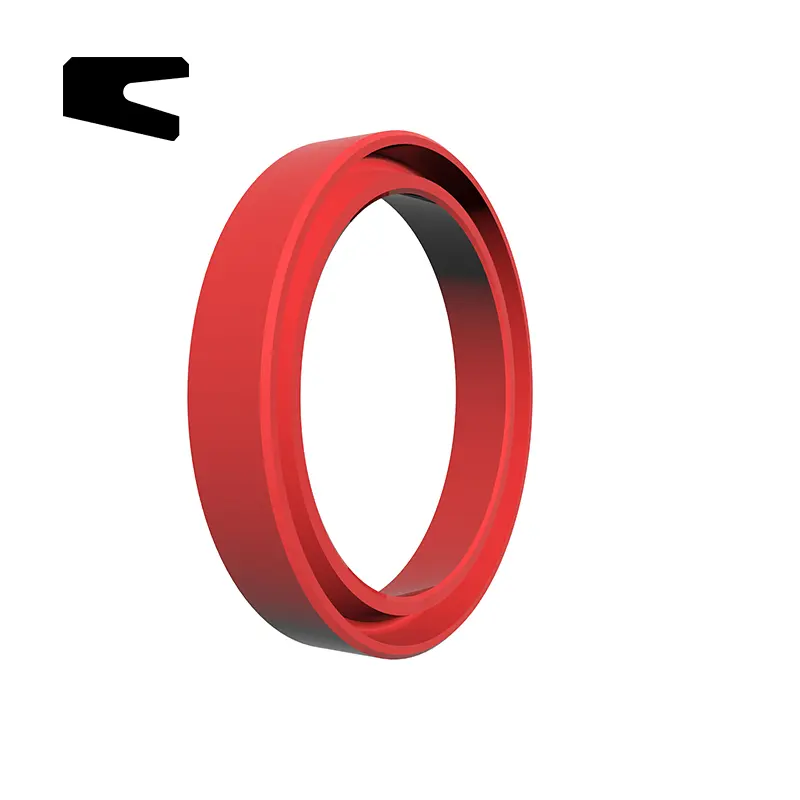

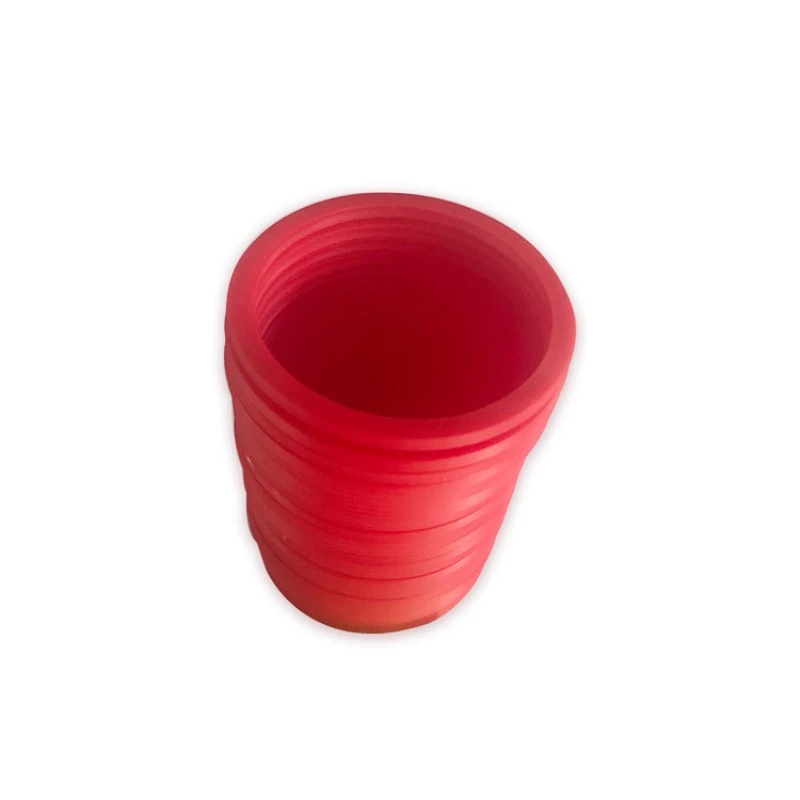

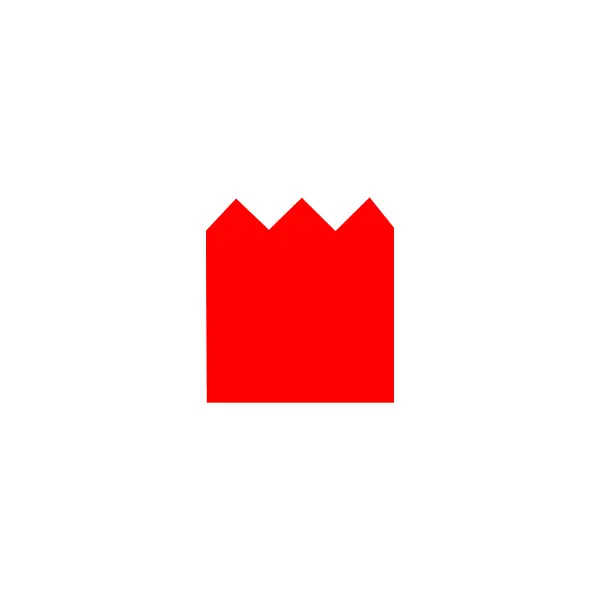

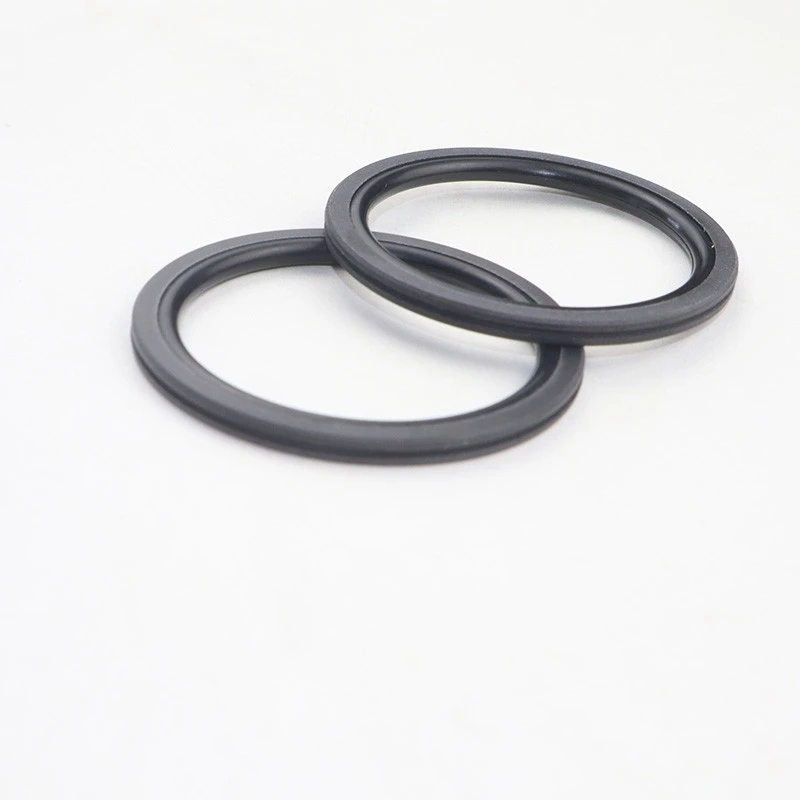

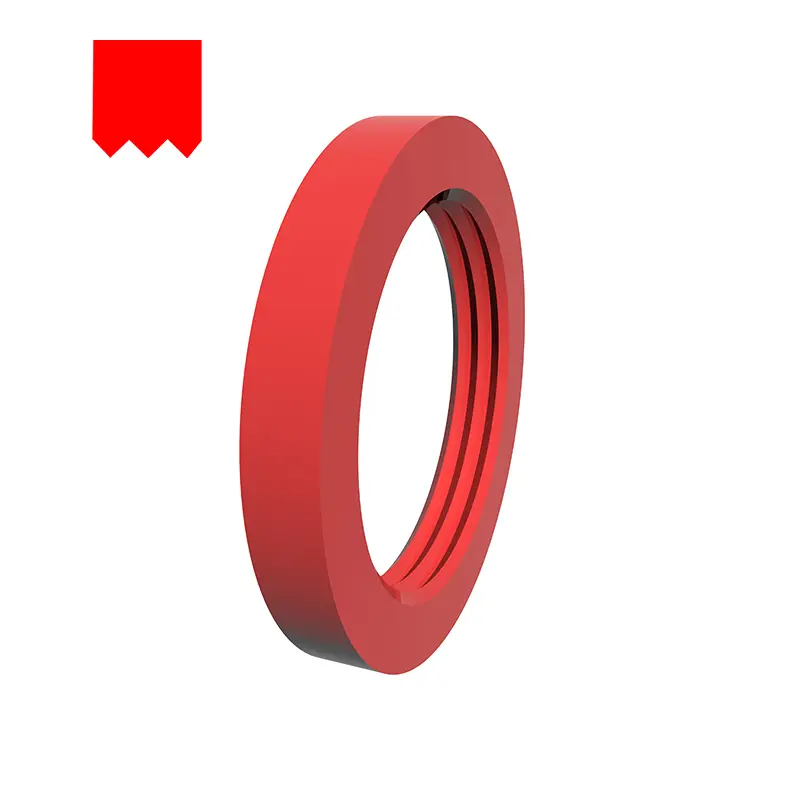

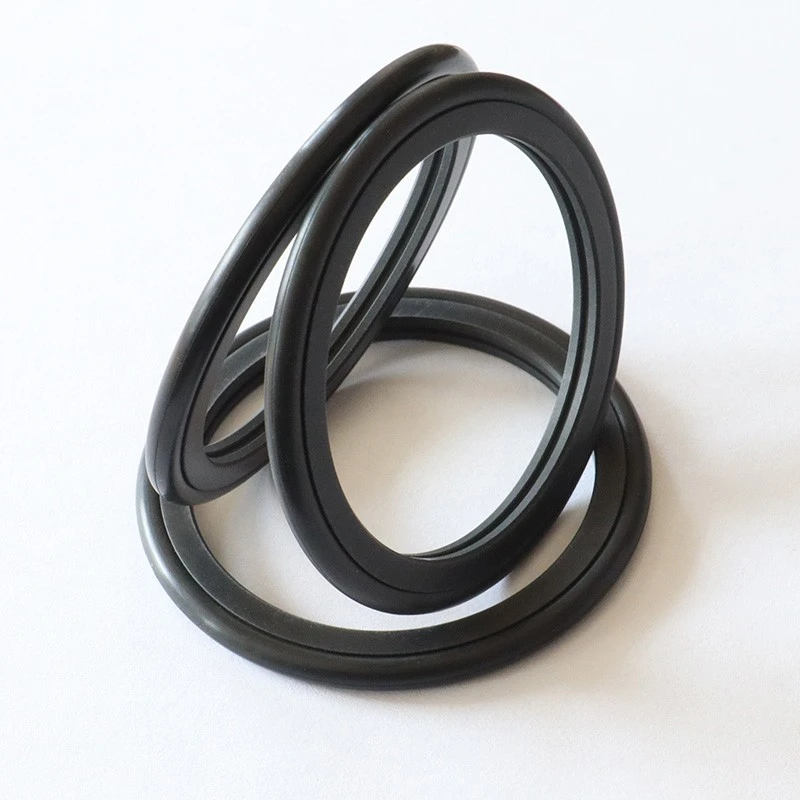

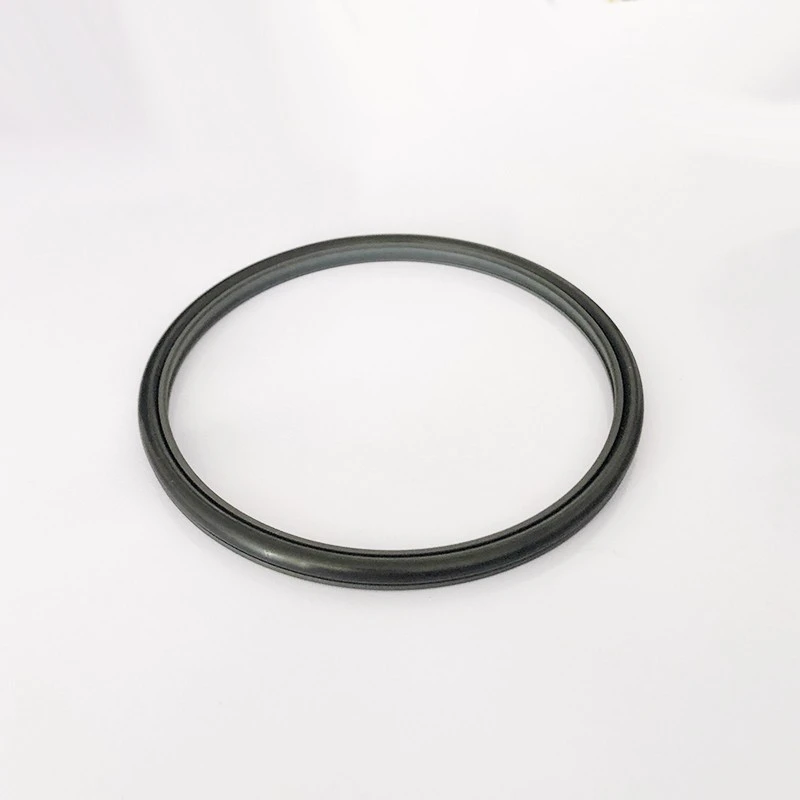

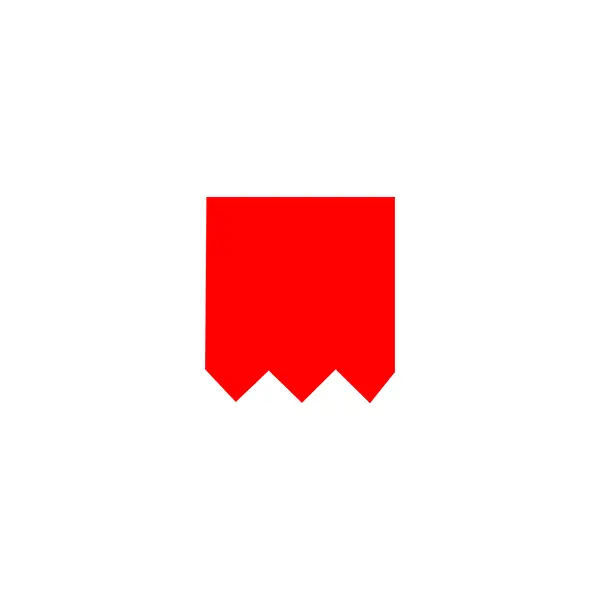

De RCX17- en RCX18-serie zijn gemaakt van hoogwaardige PU-materialen, met getand dwarsdoorsnedeontwerp voor eenvoudige installatie. Ze zijn geschikt voor roterende as en afdichting van roterende gaten en het groefontwerp is uitwisselbaar.

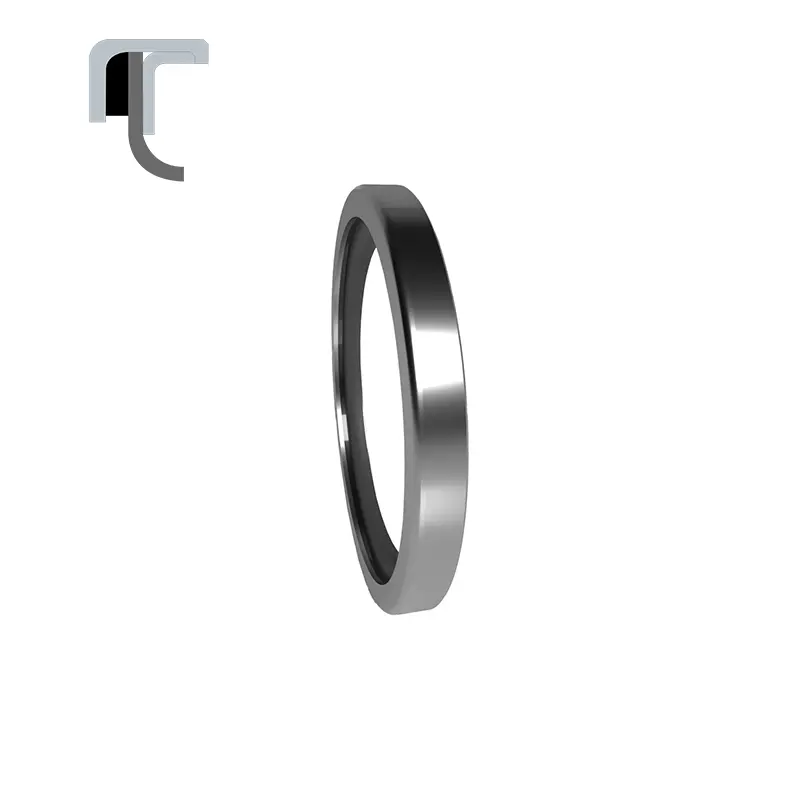

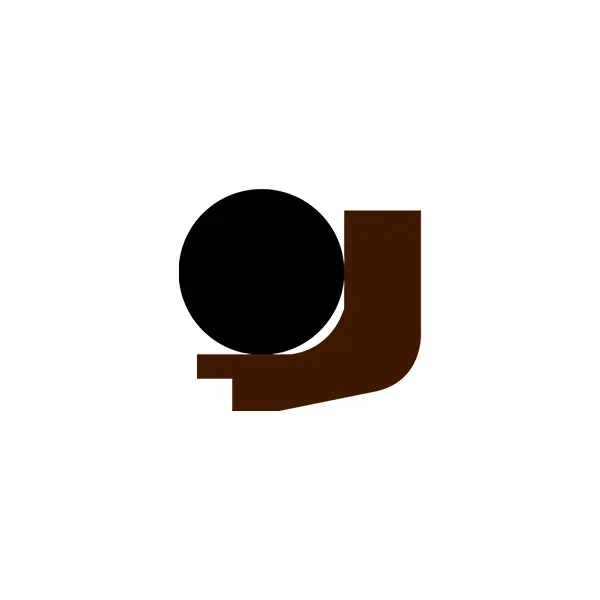

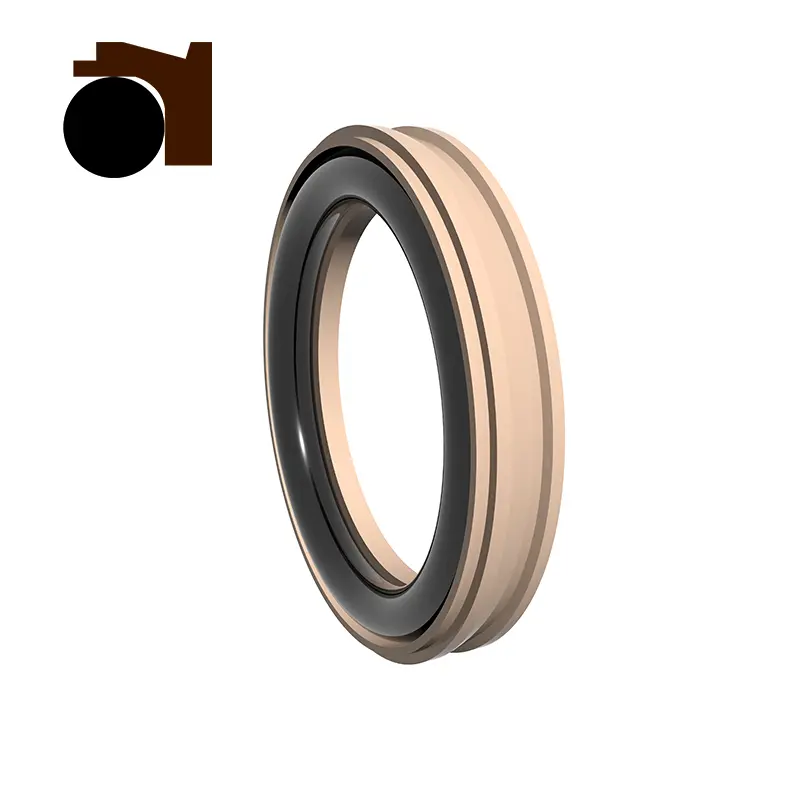

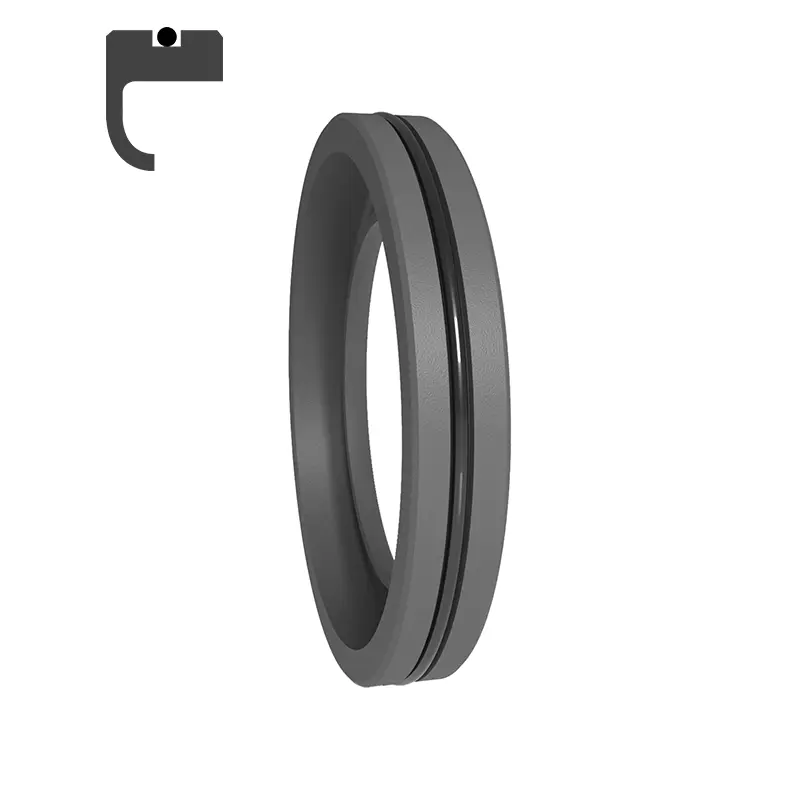

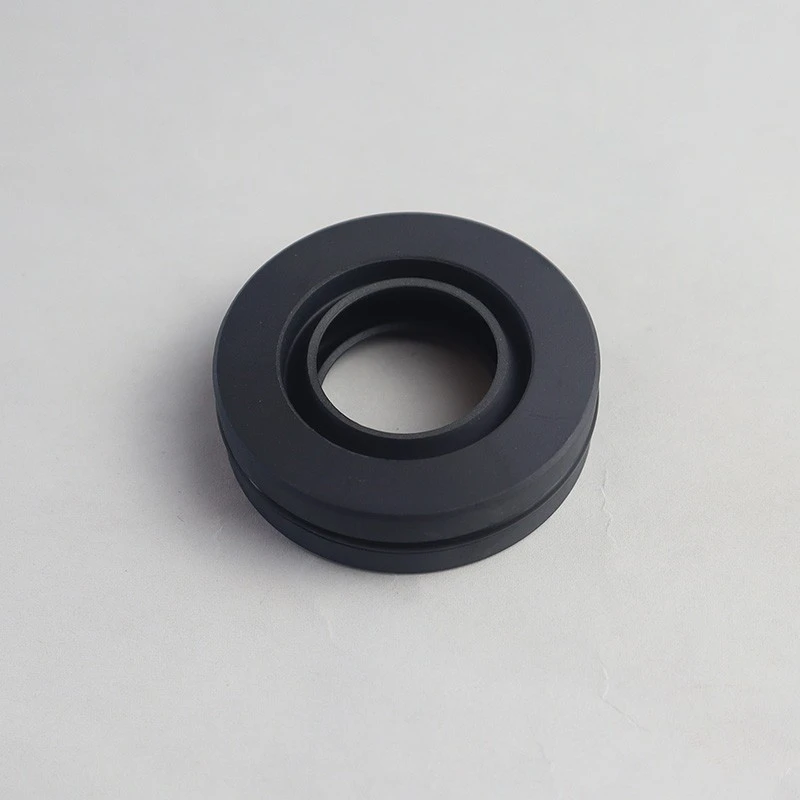

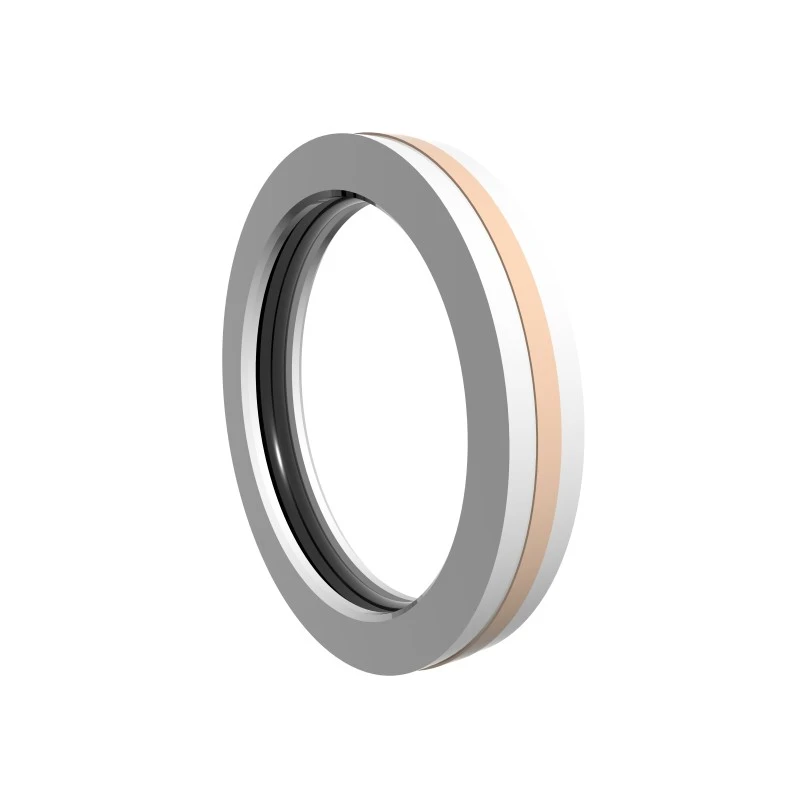

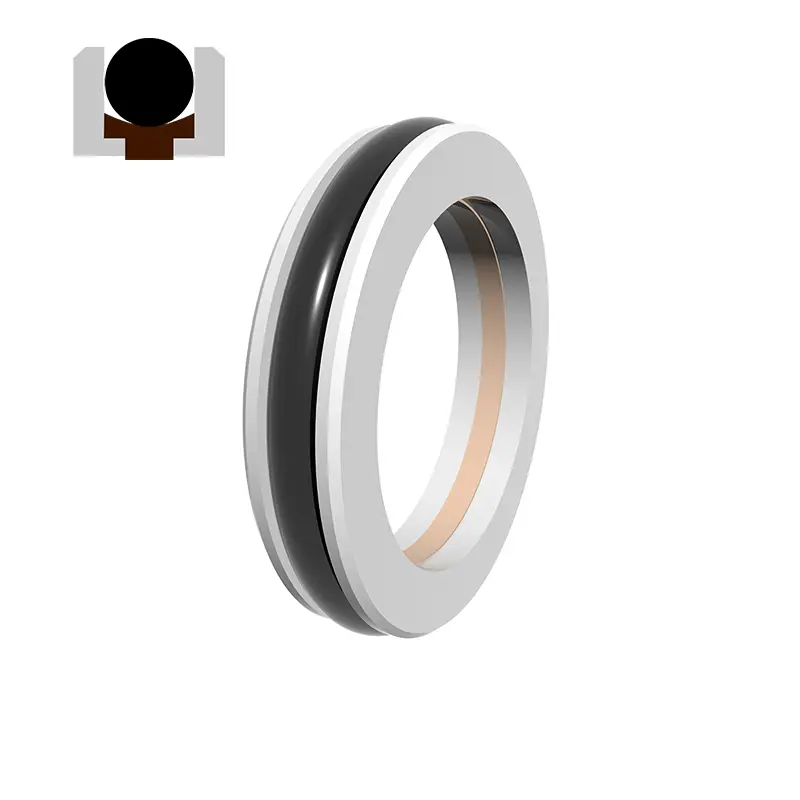

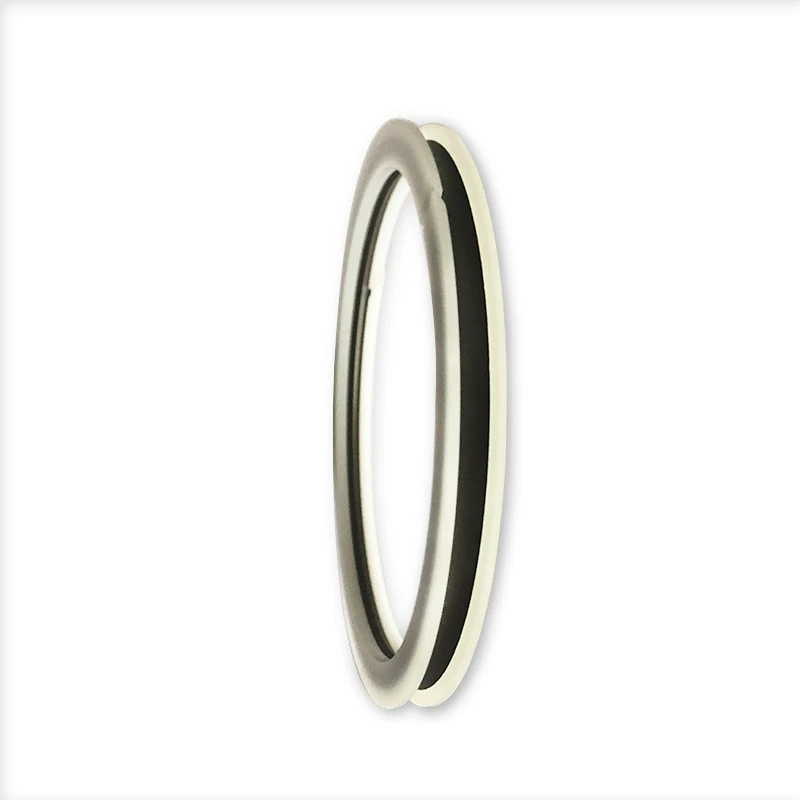

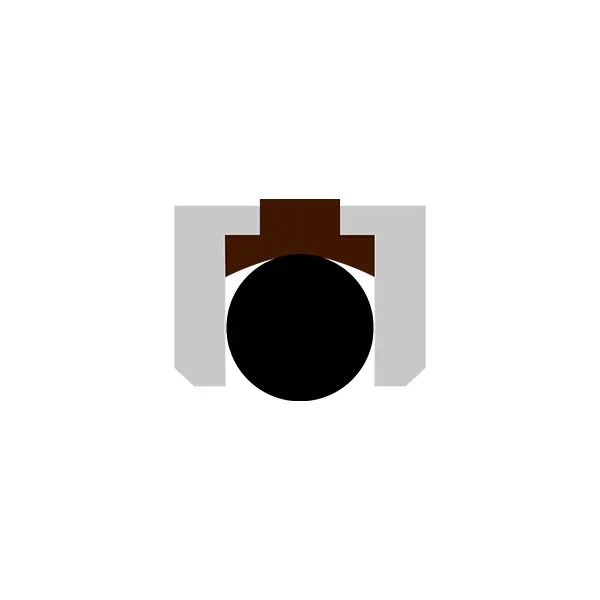

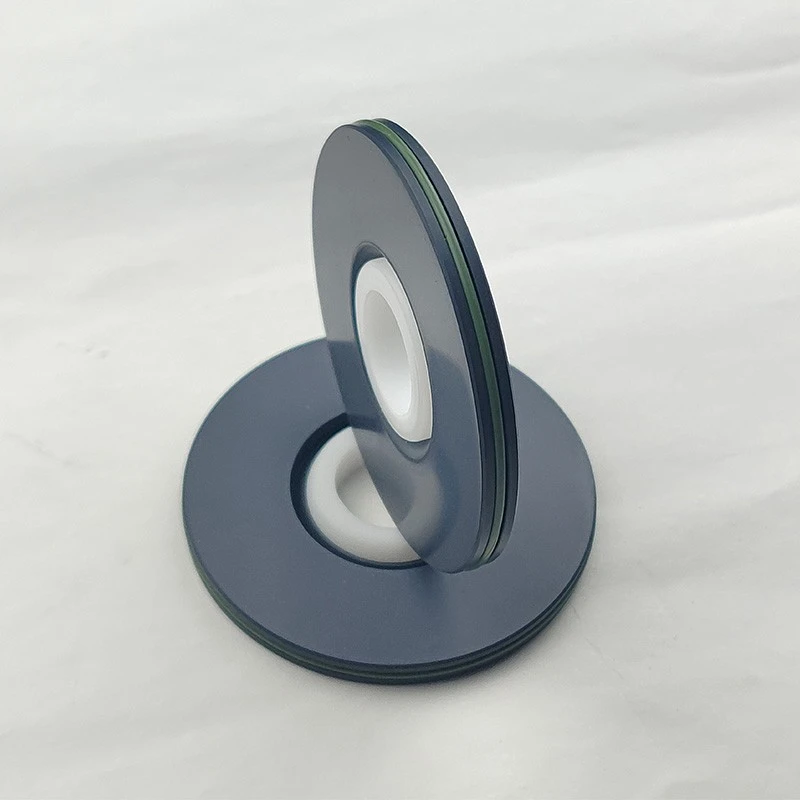

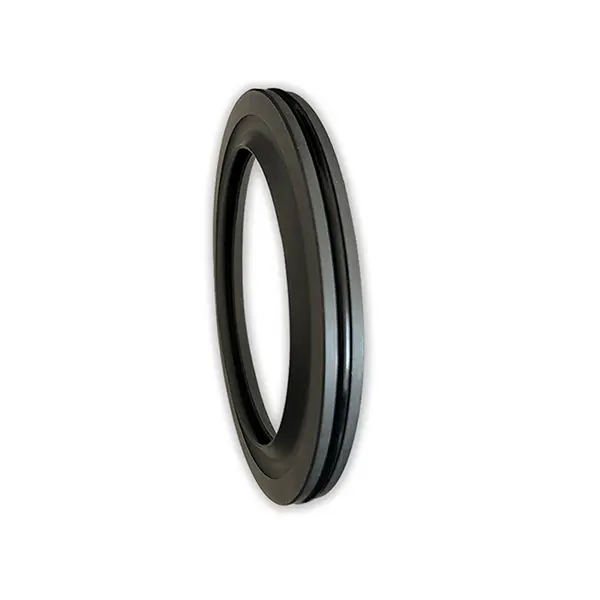

De RDI- en RDA-serie zijn samengesteld uit PTFE-afdichtringen, L-vormige plastic ondersteuningsringen en O-ringen, die geschikt zijn voor hogedruk, lage snelheid, roterende bidirectionele afdichting, hogedrukweerstand, lage wrijving en lange levensduur.

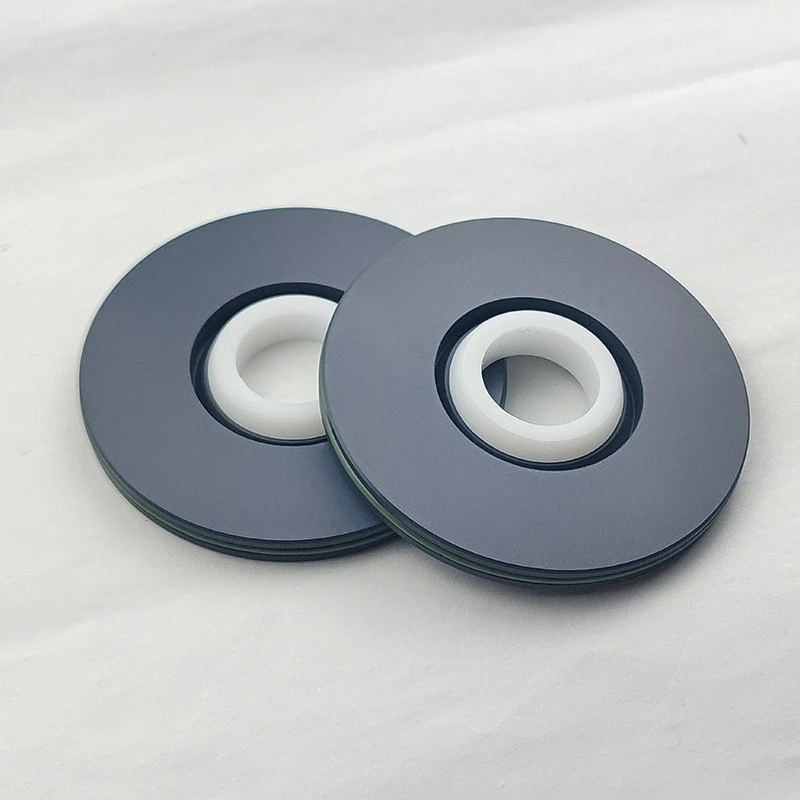

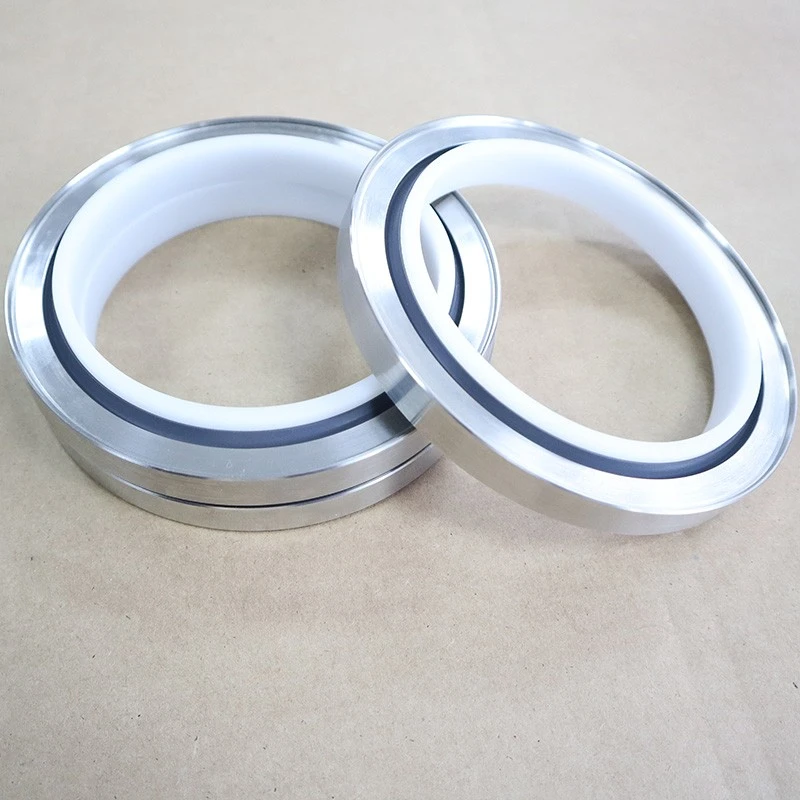

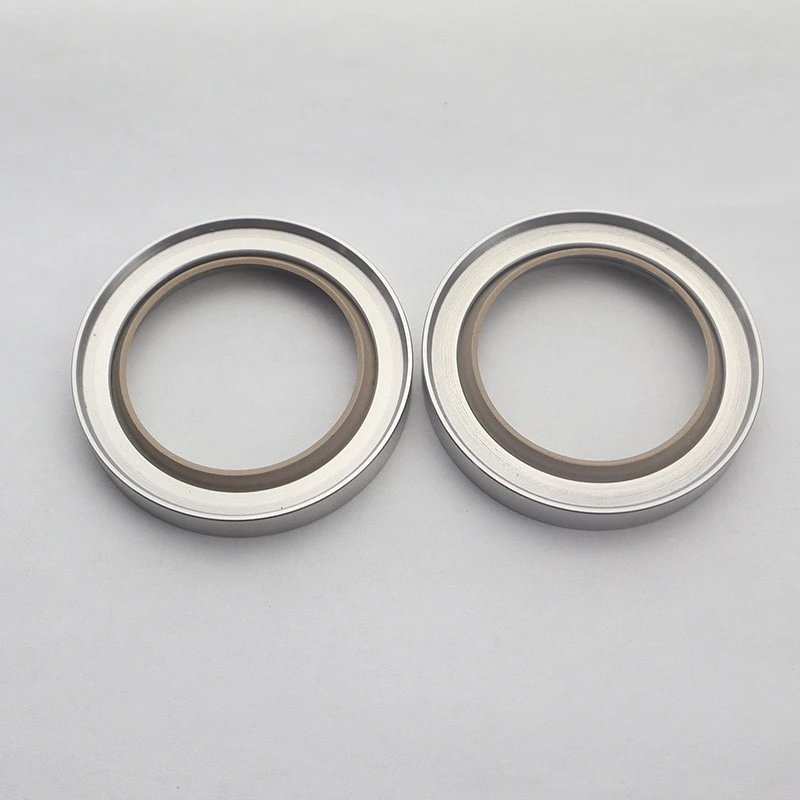

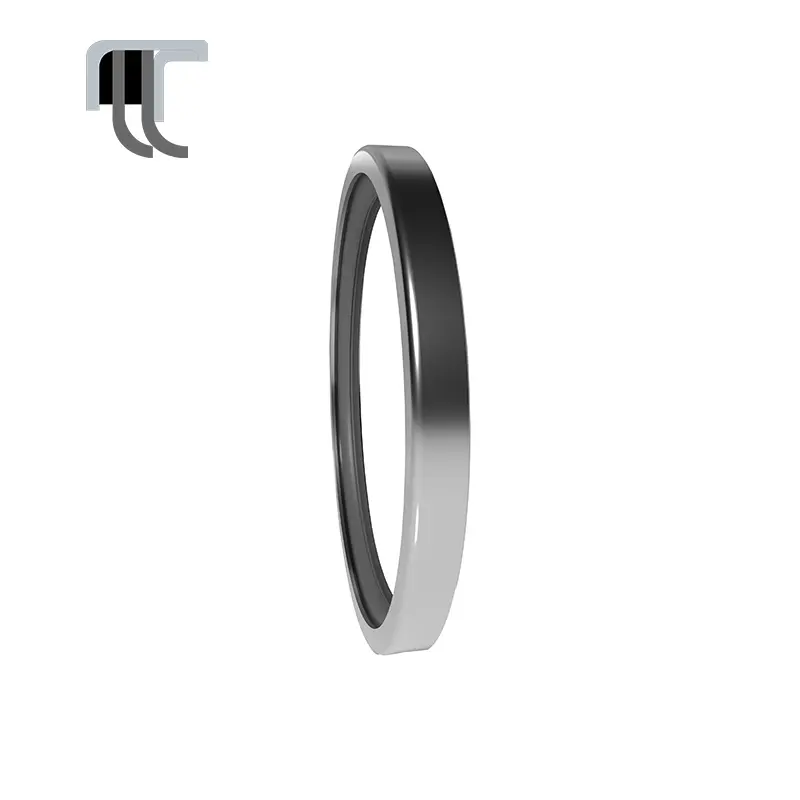

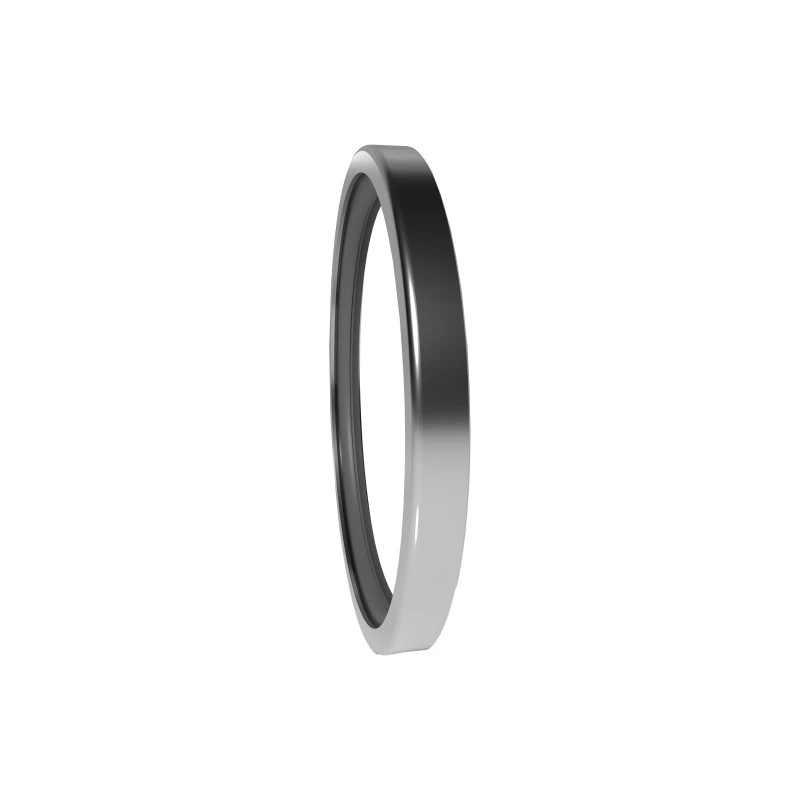

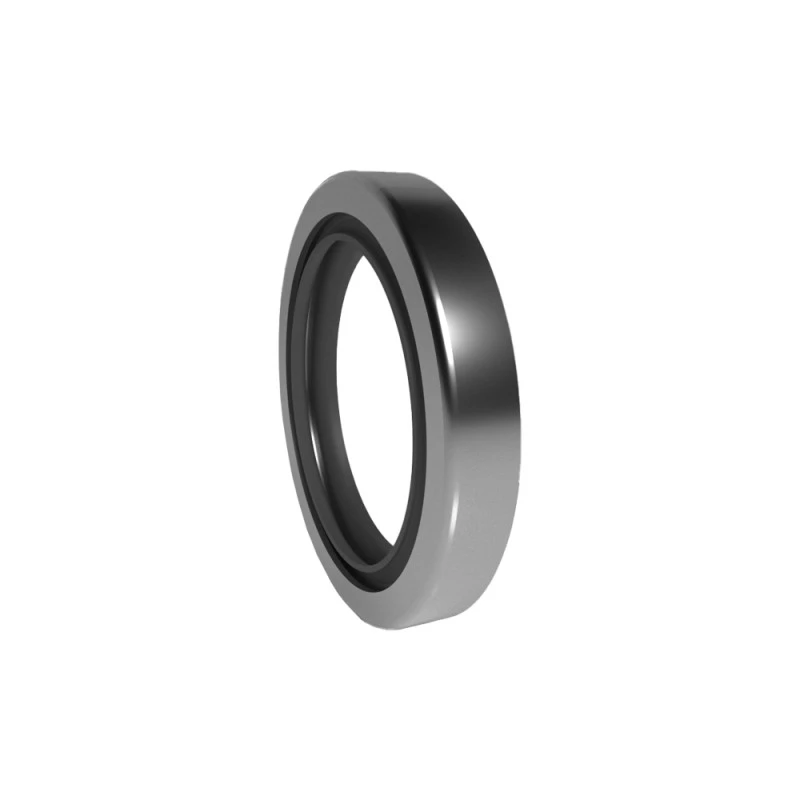

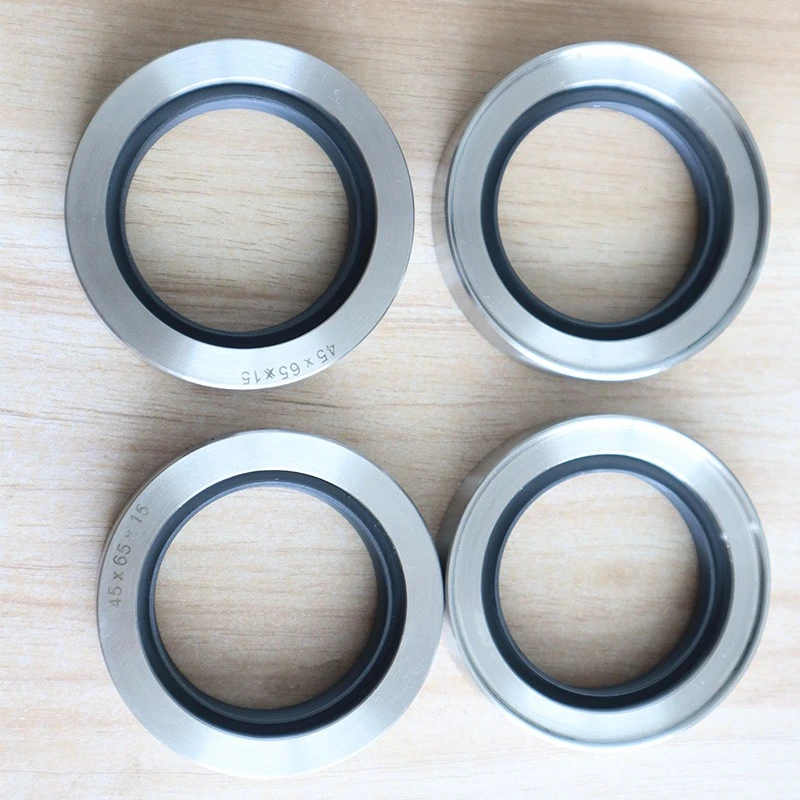

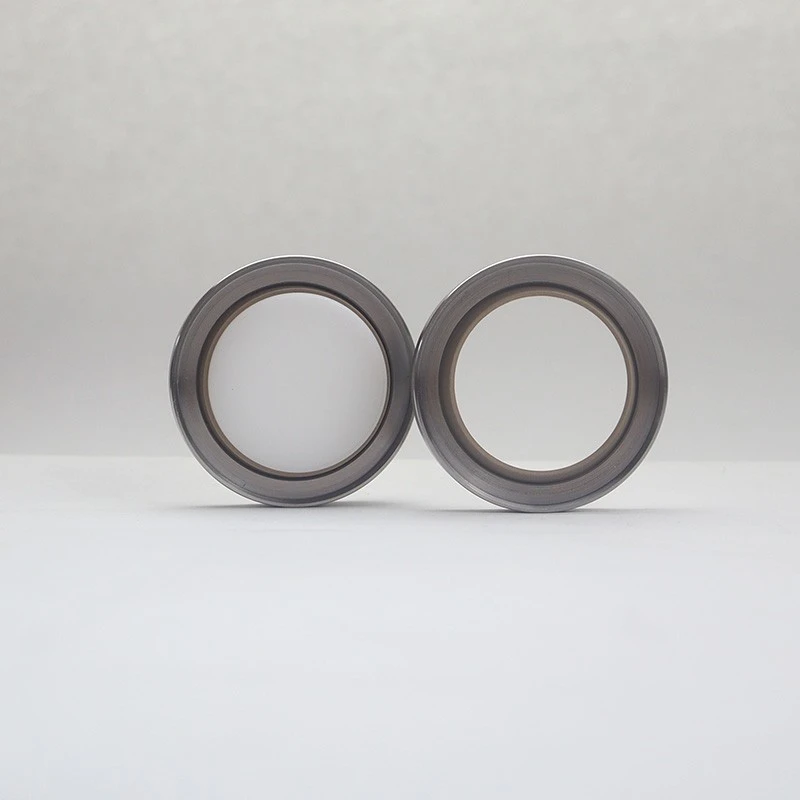

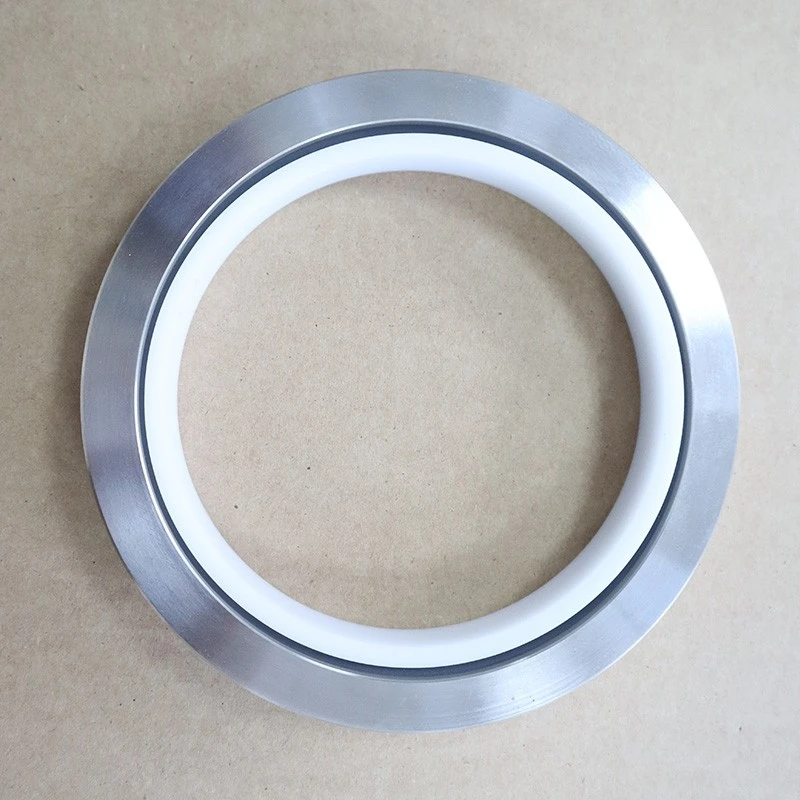

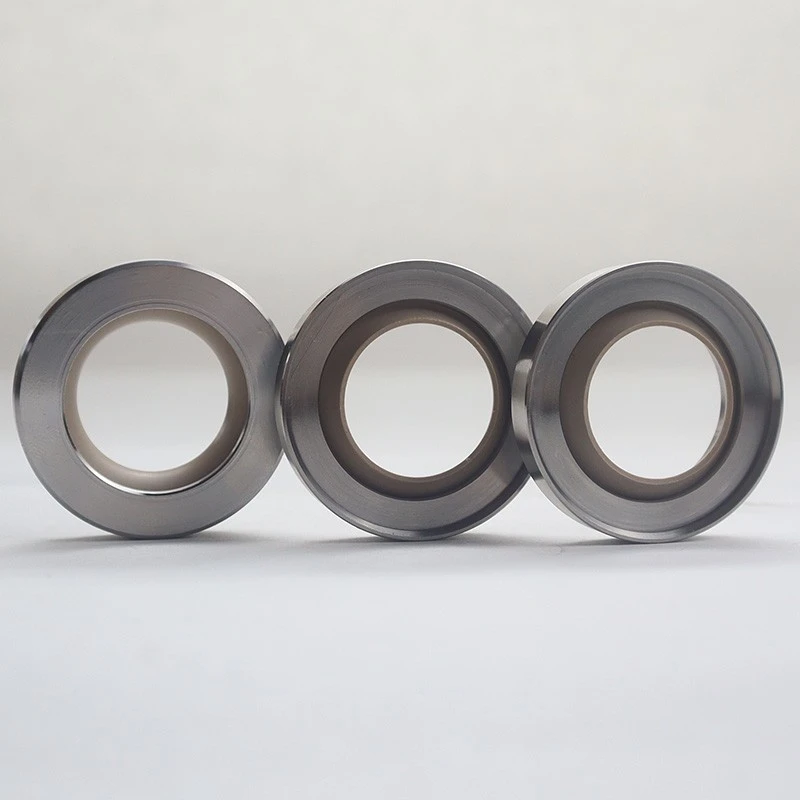

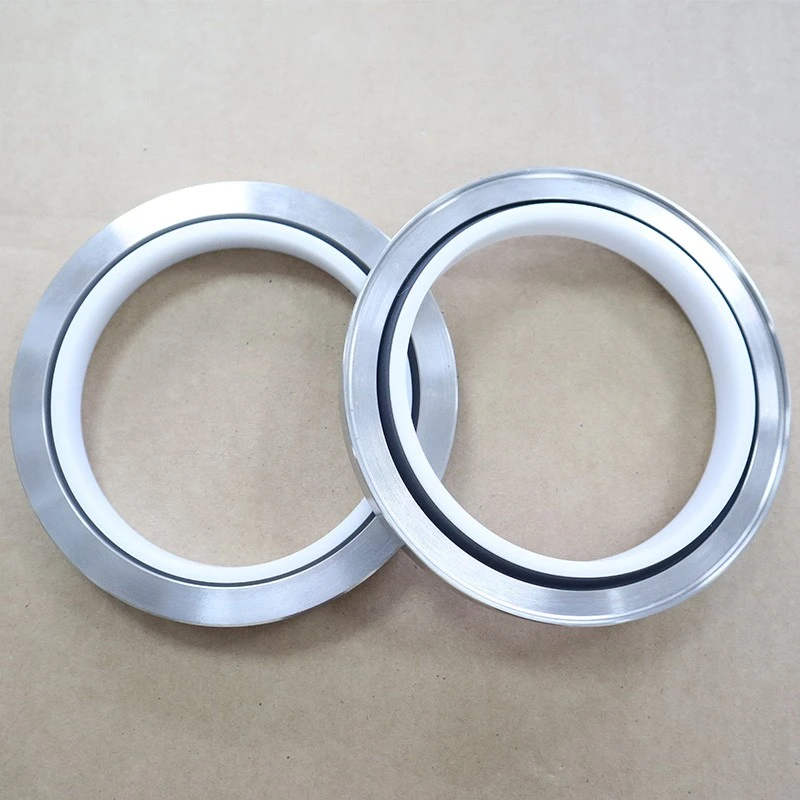

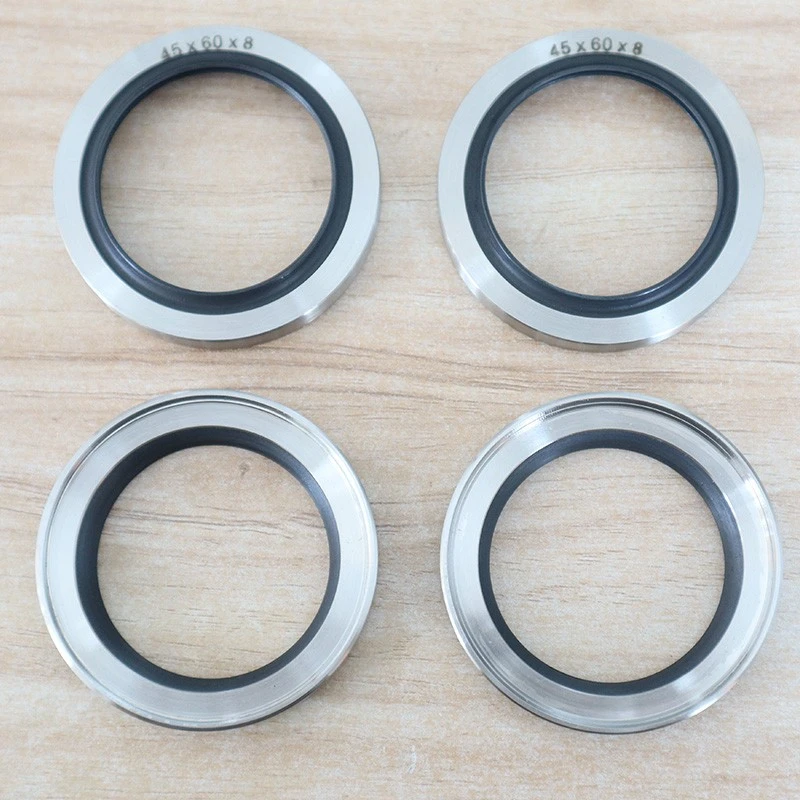

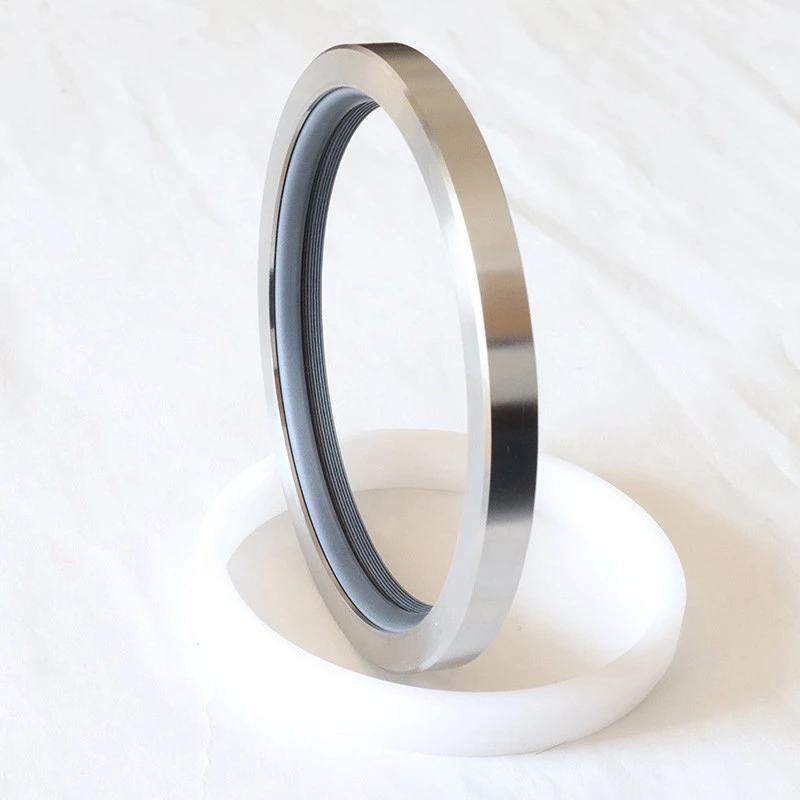

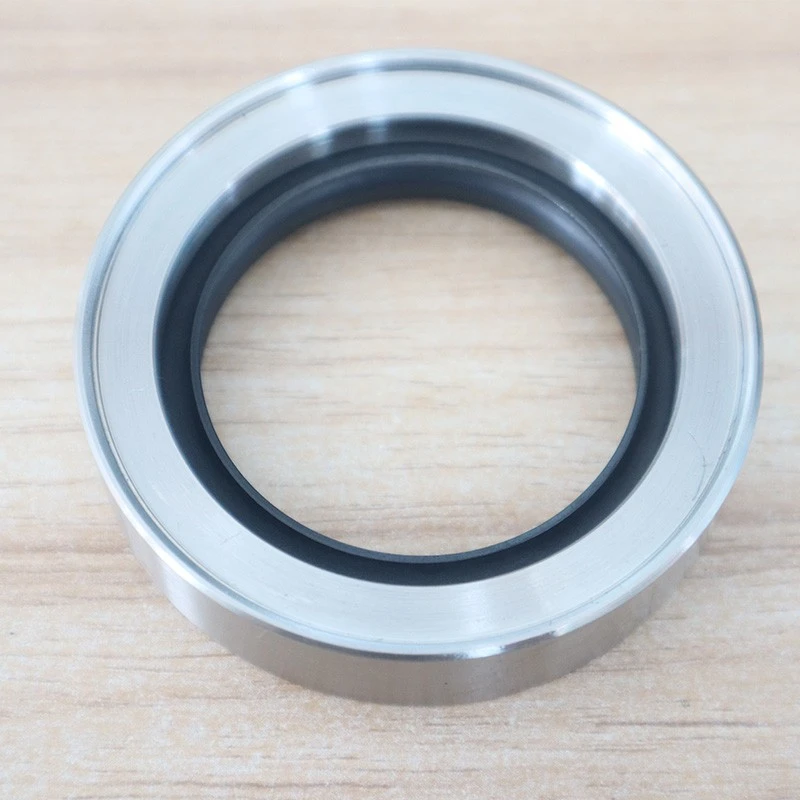

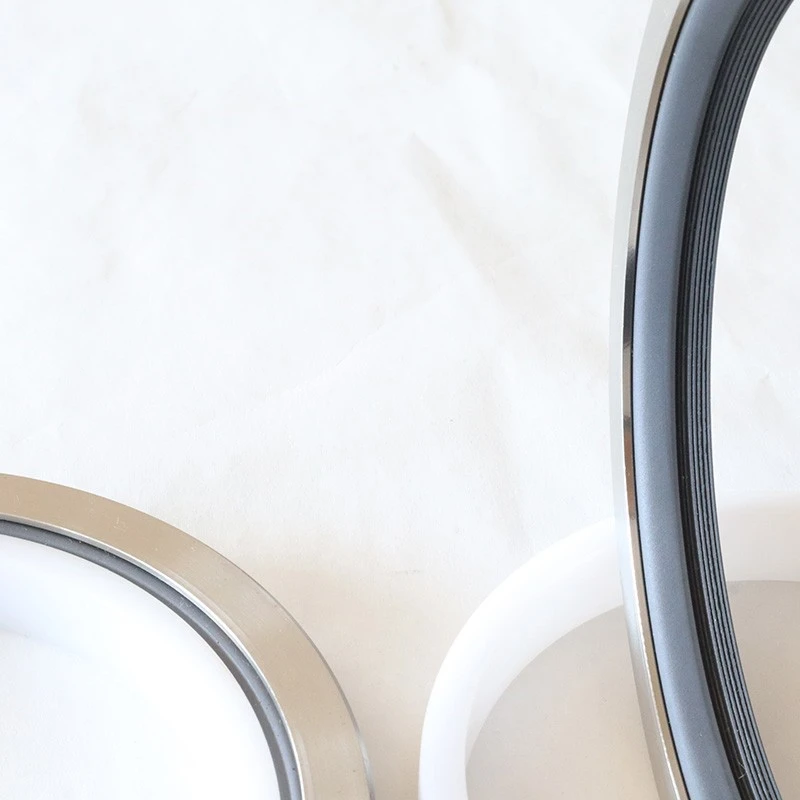

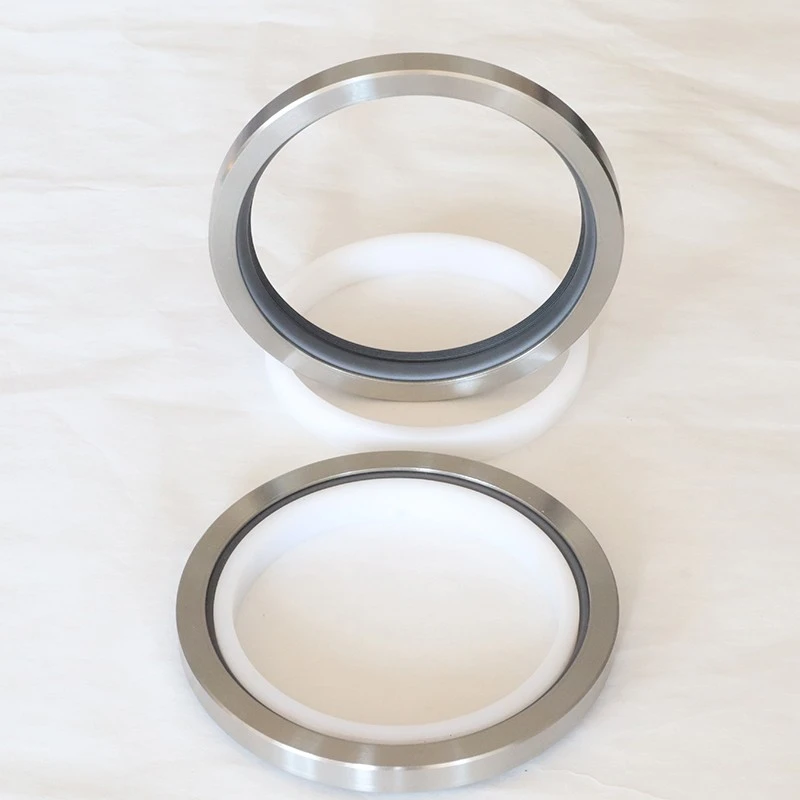

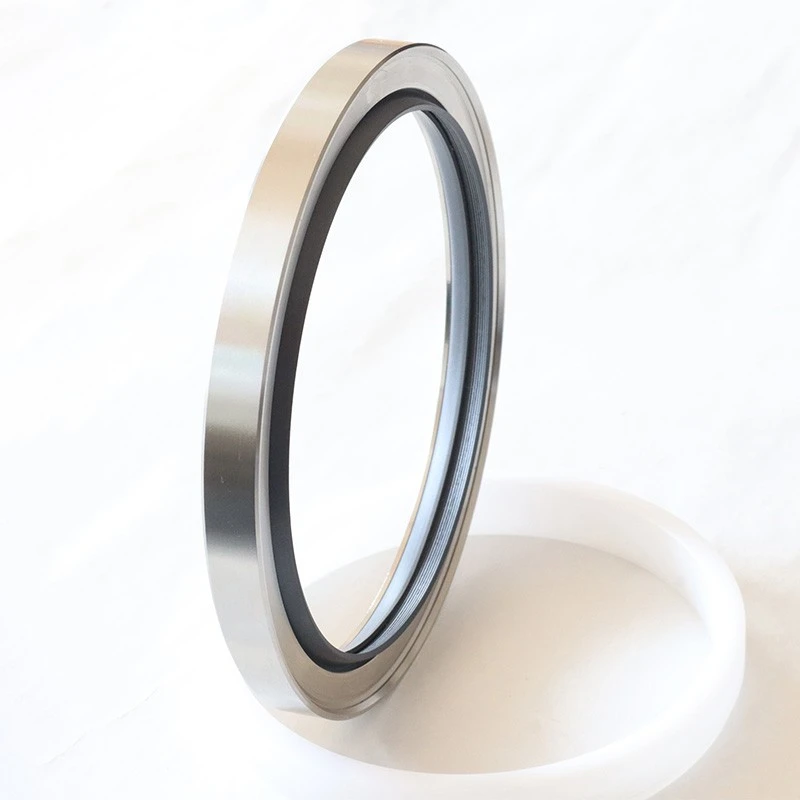

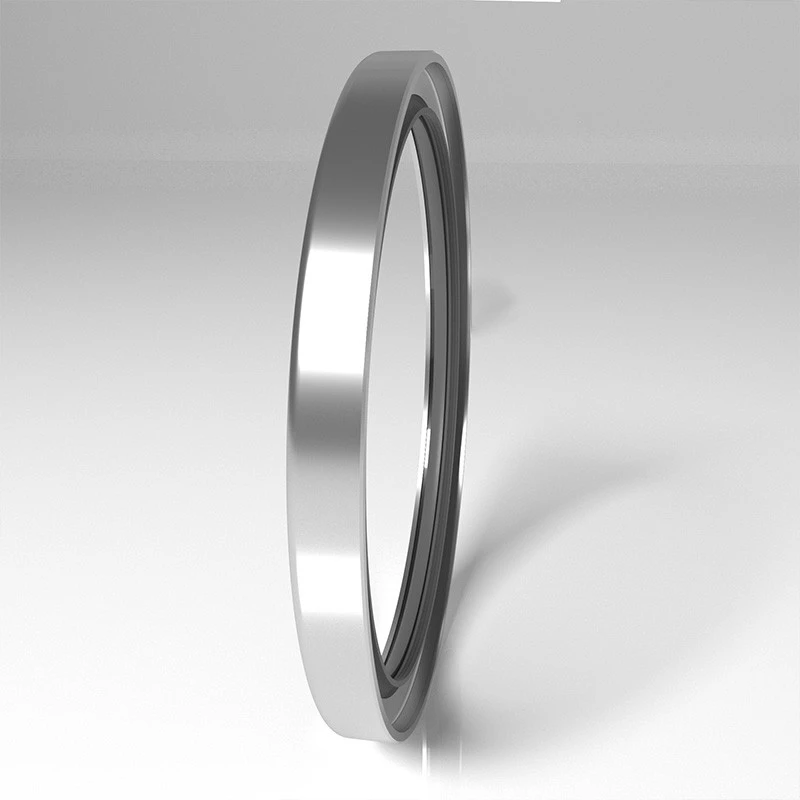

De RCS -serie PTFE Power Oil afdichting bevat een metalen skelet en een PTFE -afdichtlip, die geschikt is voor complexe werkomstandigheden.

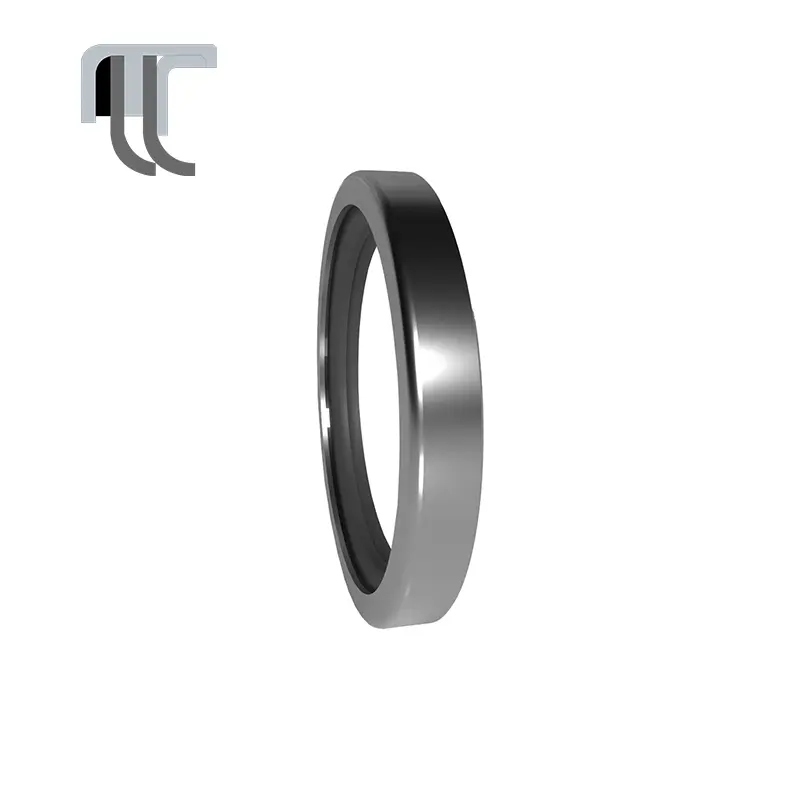

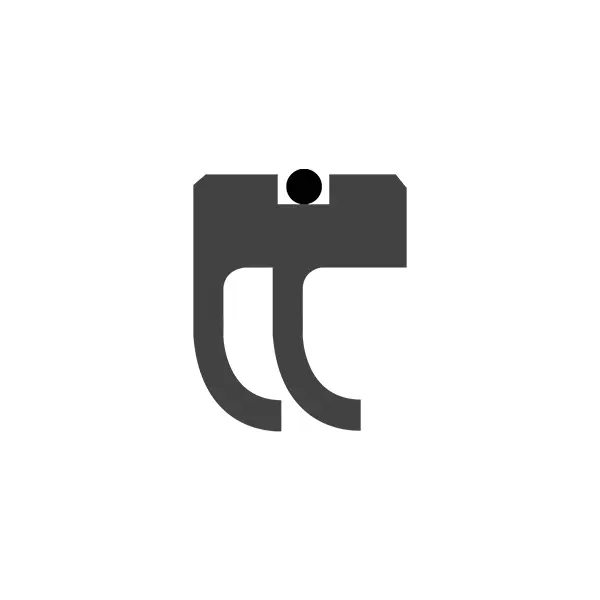

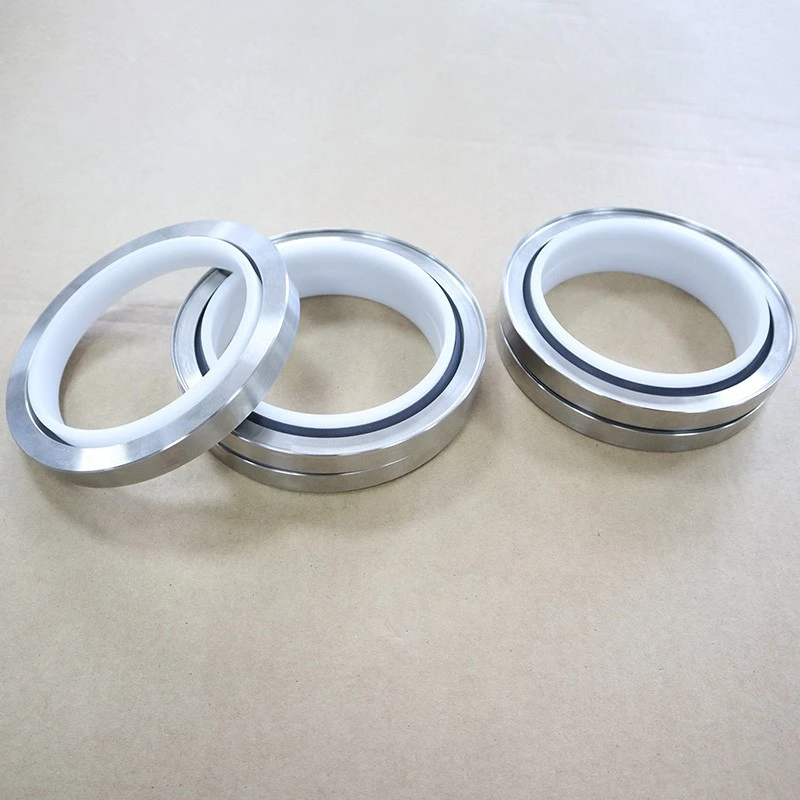

De RC2057 -serie Volledige PTFE -oliekeerafdichting is ontworpen voor speciale gelegenheden waaraan traditionele oliekeerringen niet kunnen voldoen.

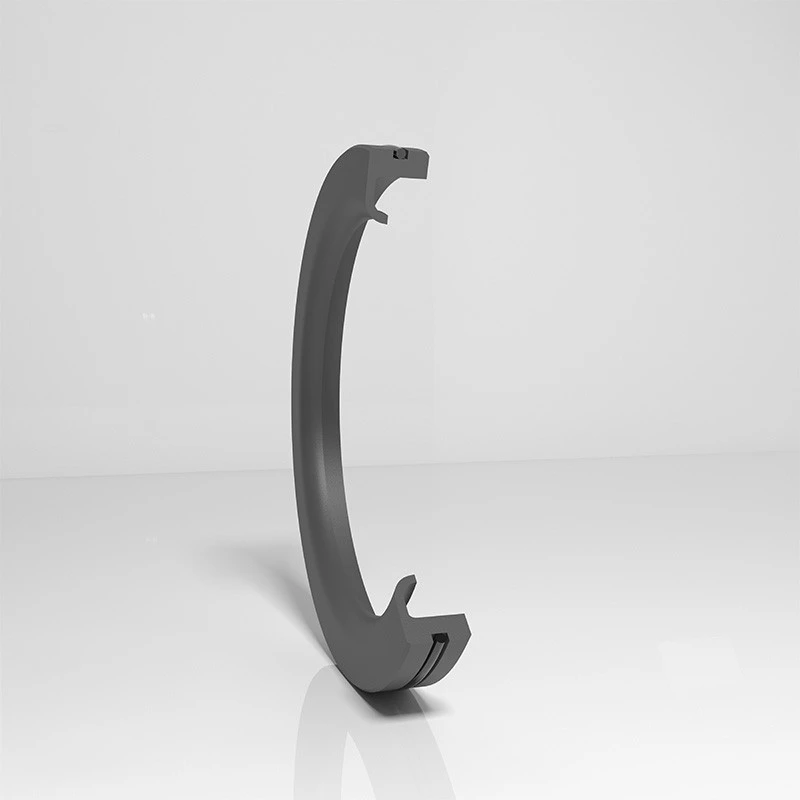

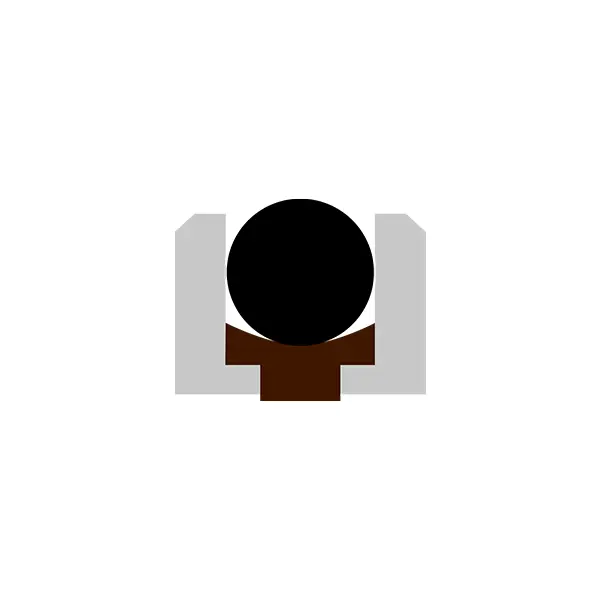

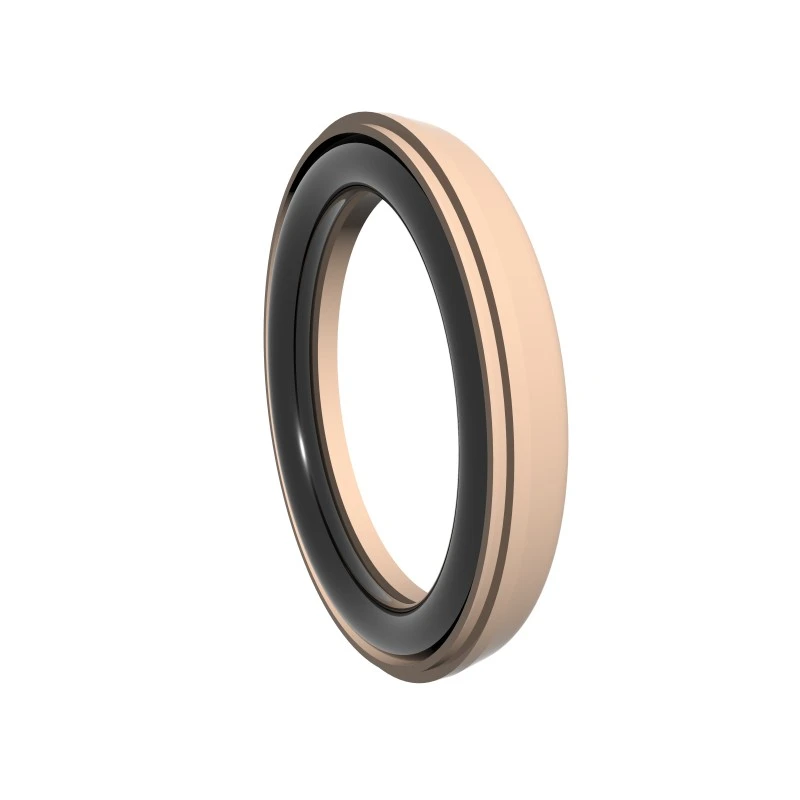

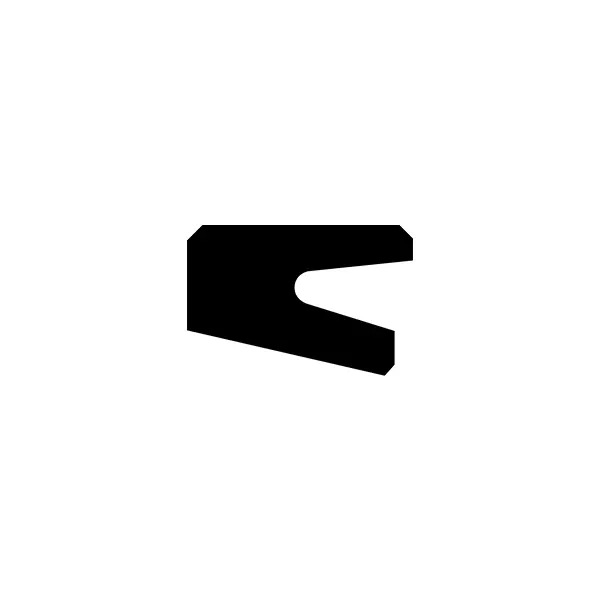

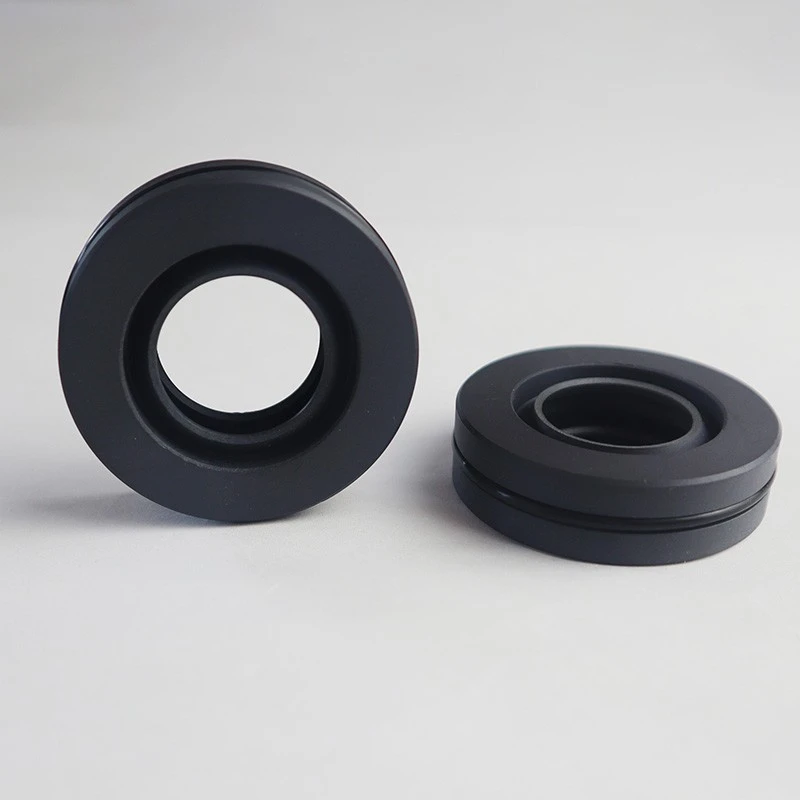

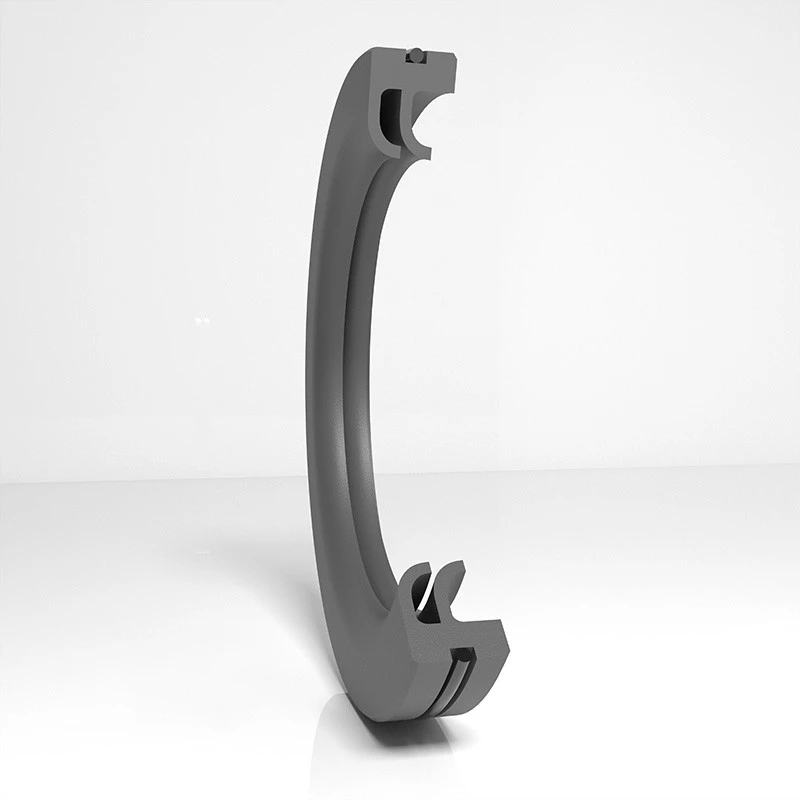

De RC2065-serie biedt een eenrichtingsdrukafdichting voor roterende assen, met een eenvoudige structuur en eenvoudige installatie. De materialen kunnen nitrilrubber (NBR) of fluororubber (FKM) zijn.
De verschillende zeehonden van Ruichen Seal hebben de kenmerken van een hoge levensduur, lage wrijving, uitstekende afdichting en compacte structuur. Ze worden op grote schaal gebruikt in hydraulische systemen, pneumatische apparatuur, waterdrukapparatuur, roterende machines met hoge druk en industriële apparatuur, enz., Met betrouwbare hoogwaardige afdichtingsoplossingen.
Productfuncties en toepassingen:
Productkenmerken:
Lange levensduur: hoogwaardig materiaal en structureel ontwerp verlengen de levensduur van de services.
Lage wrijving: PTFE- en PU -materialen verminderen de loopweerstand en verbeteren de efficiëntie.
Goede afdichting: speciale lip- en olieopslagtankontwerp zorgt voor uitstekende afdichtingsprestaties.
Compacte structuur: klein ruimteontwerp, geschikt voor verschillende installatieomgevingen.
Op grote schaal toepasbaar: geschikt voor hydraulische, pneumatische, waterdruk en hoge druk, hoge snelheid, lage snelheid en andere werkomstandigheden.
Toepassingsgebieden:
Hydraulisch systeem, pneumatische apparatuur, waterdrukapparatuur.
High-druk roterende machines, lage snelheid zware ladingapparatuur.
Industriële apparatuur, technische machines, auto- en ruimtevaart en andere gebieden.
Materiële selectie:
1. Het bijpassende O-ringmateriaal kan worden geselecteerd: R01 nitrilrubber (NBR), R02 fluororubber (FKM), enz.
2. Afdichtingsmateriaal: standaardmateriaal PTFE4, Andere optionele materialen PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Materiaal: HPU.

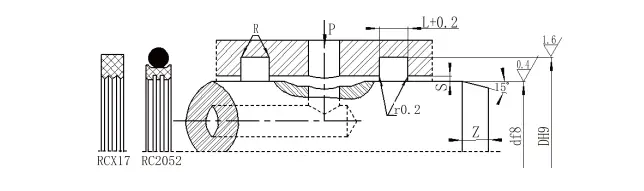

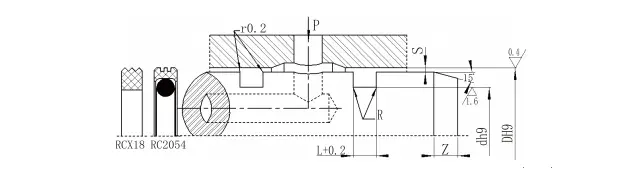

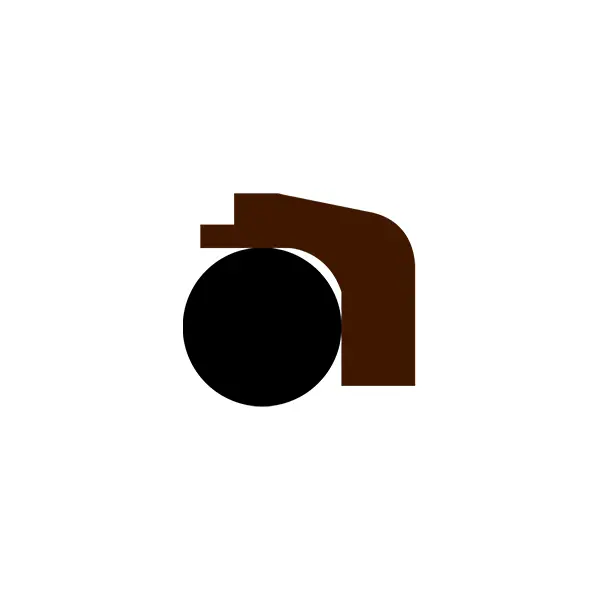

Structureel diagram
Bestelmodel RC2052-80X91X4.2-PTFE3-RO1 MODEL-DXDXL-MATERIAAL CODE BESTEL MODEL RCX17-80X91X4.2-HPU MODEL-DXDXL-MEDIERIËLE CODE
Bestelmodel RC2054-80X69X4.2-PTFE3-RO1 MODEL-D*D*L-MATERIAAL CODE BESTEL MODEL RCX18-80X69X4.2-HPU MODEL-D*D*L-MATERIAAL CODE

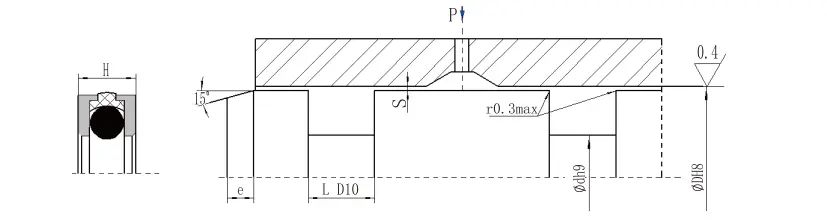

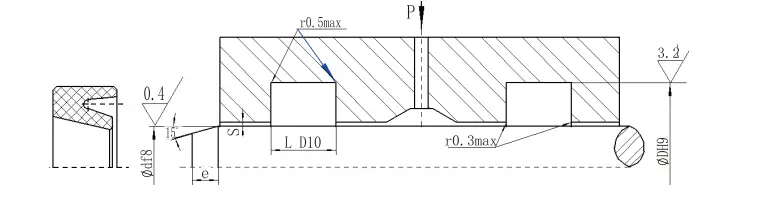

RDI -installatieafmetingen
| DF8 | Dh9 | L D10 | H | Kloof | |
| 0-10mpa | 10-36mpa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0,3-0,25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Raadpleeg ons bedrijf | ||||
Afschuining
| Bereik van staafdiameter | SHAMPER LENGTE EEN E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Installatieafmetingen
| Dh8 | Dh9 | L D10 | H | Kloof | |
| 0-10mpa | 10-36mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Afschuining
| Bereik van staafdiameter | SHAMPER LENGTE EEN E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

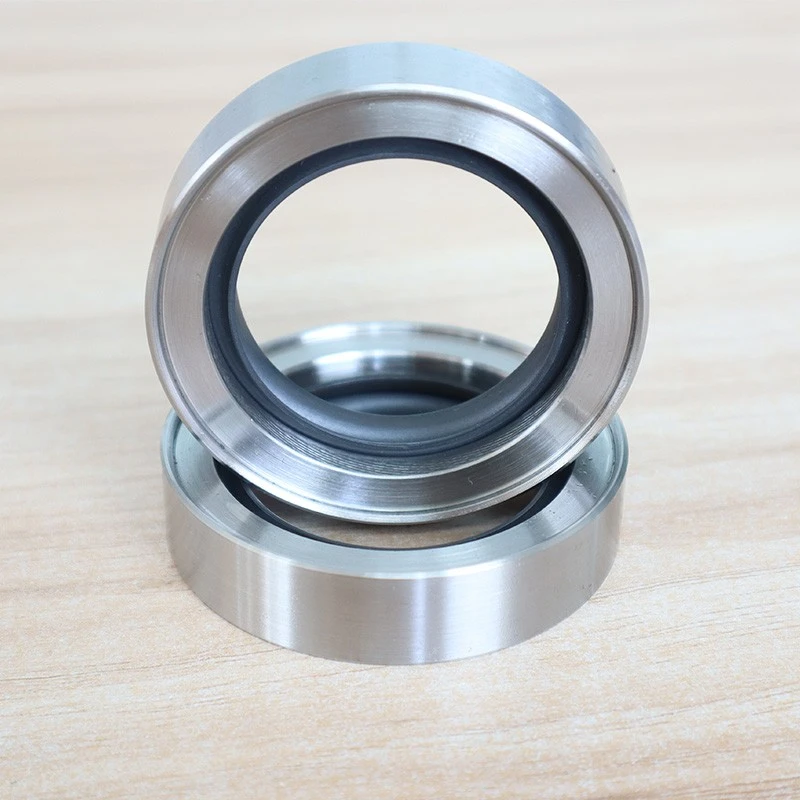

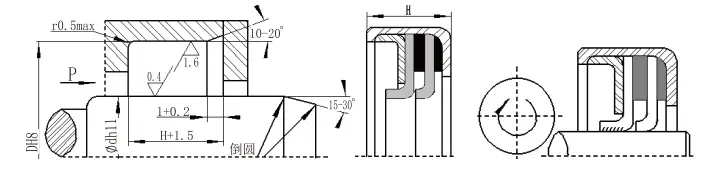

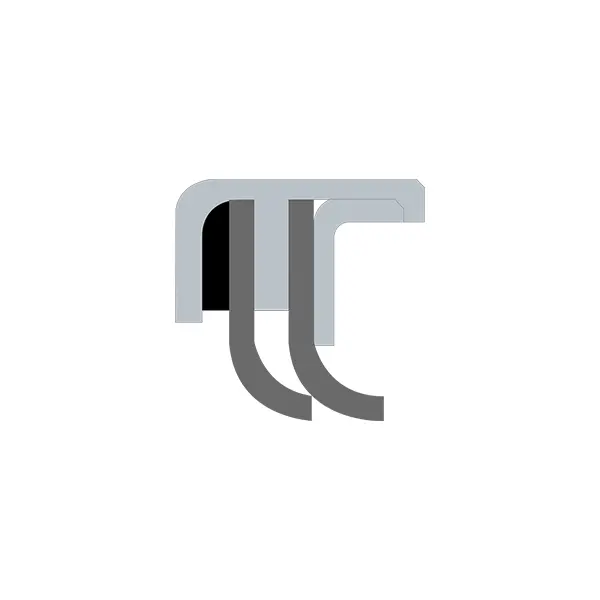

RCS Type PT Fe Power Oil Deal (PTFE -oliekeerring)
RC2057 Type Volledige PT FE -oliekeerring

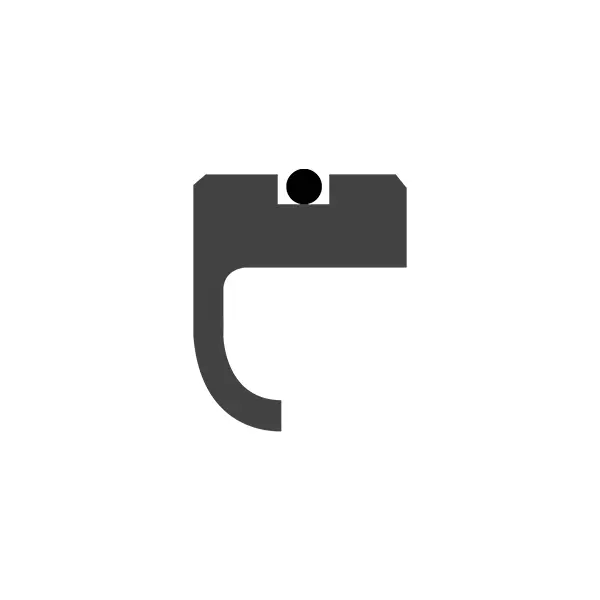

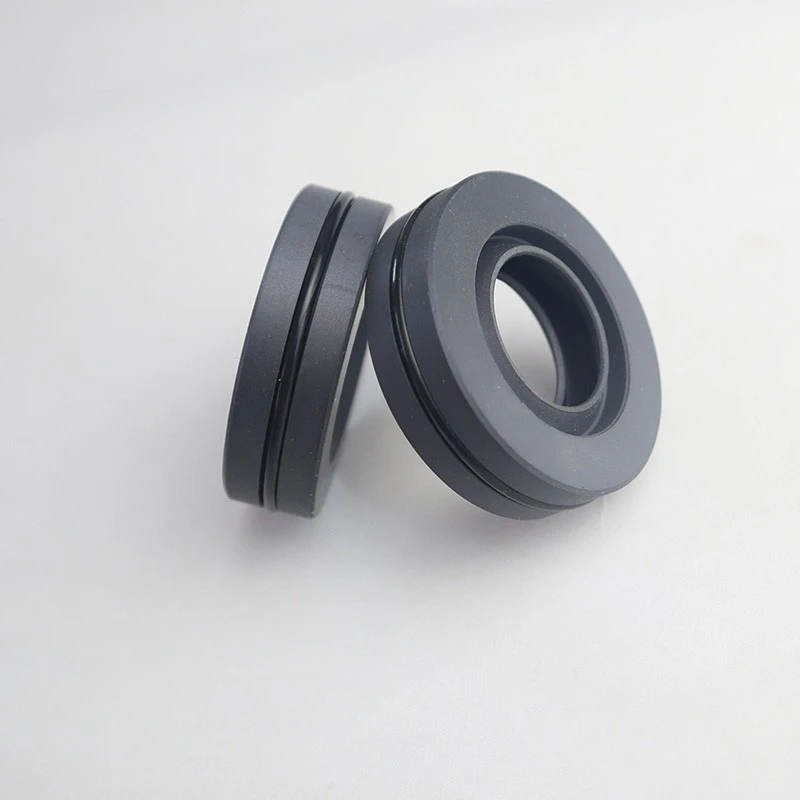

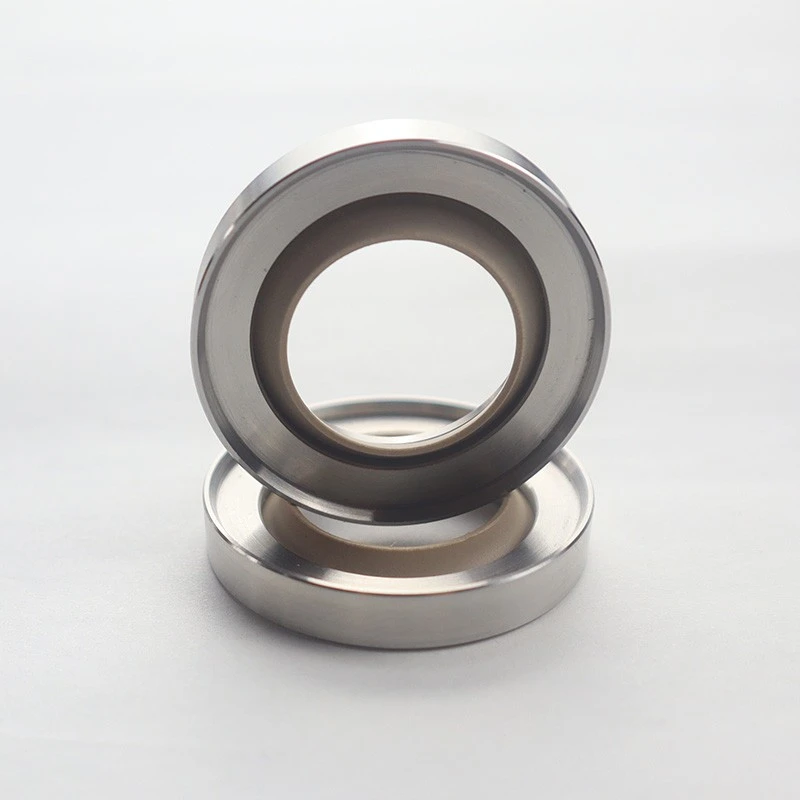

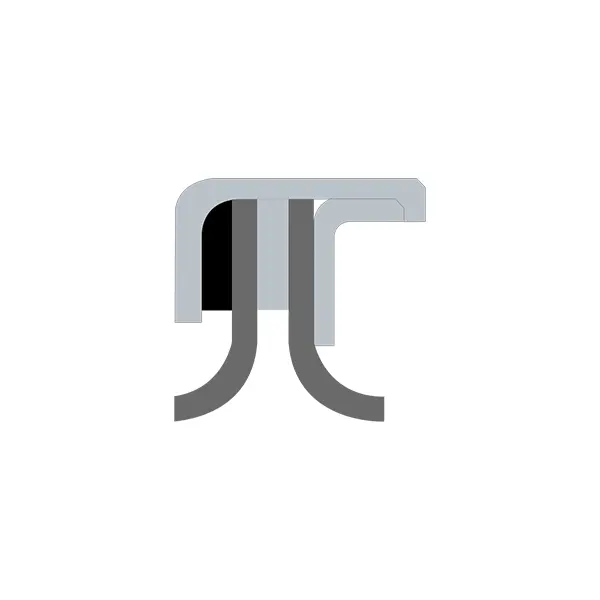

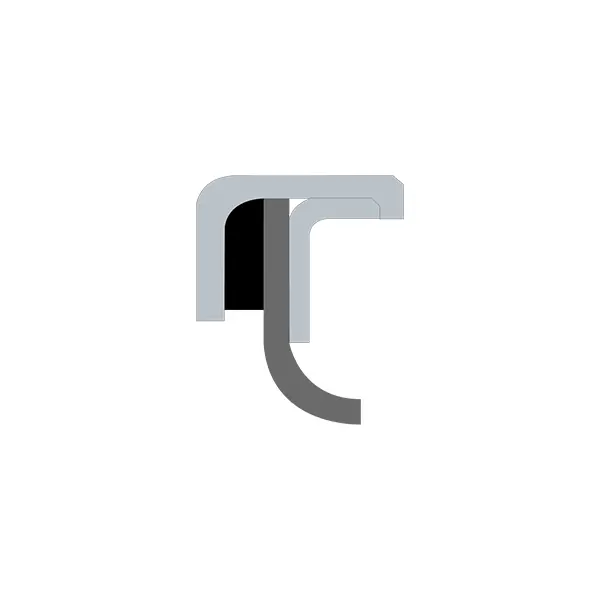

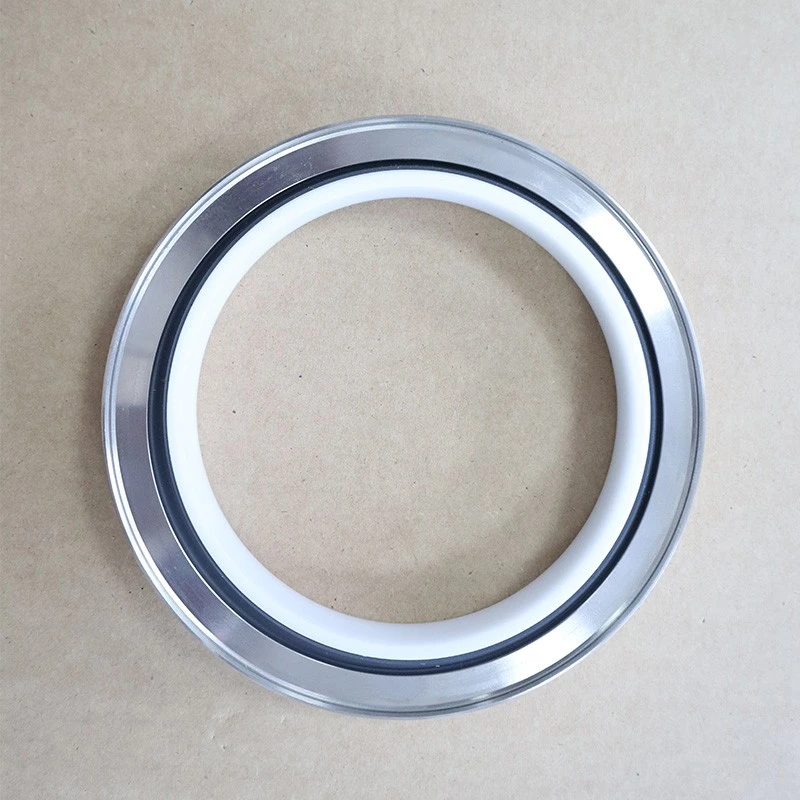

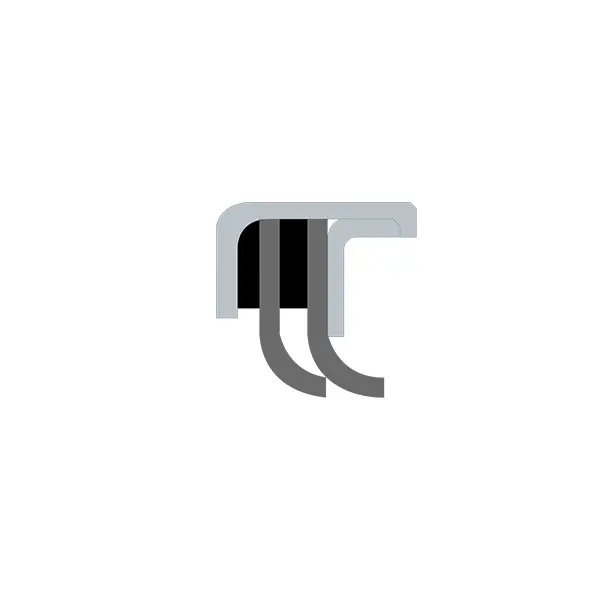

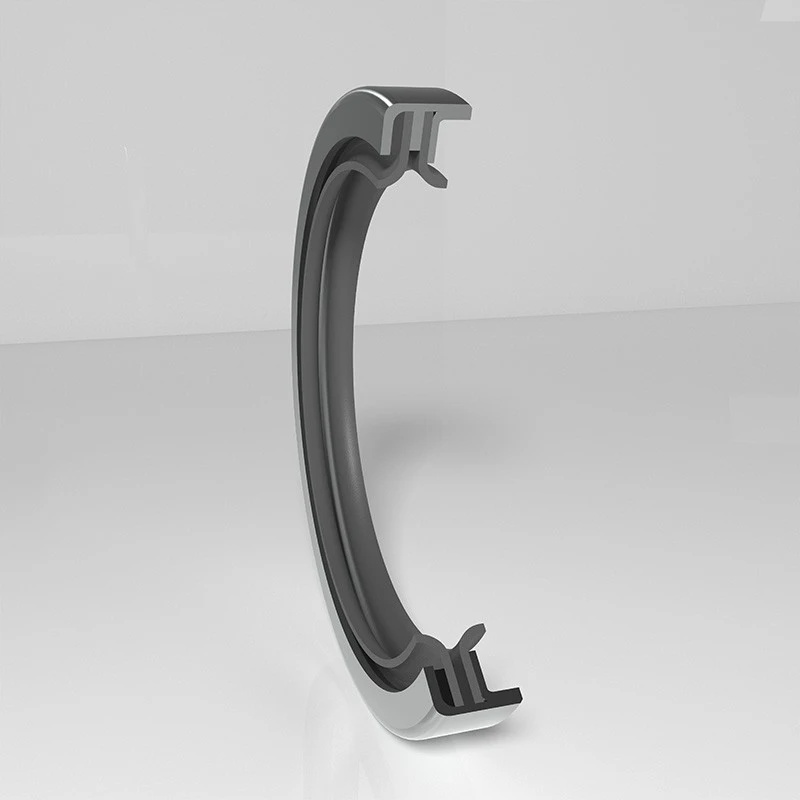

RCS -type PTFE -vermogenolieafdichting bestaat uit metalen frame, PTFE afdichtlip en interne statische afdichting. Het is verdeeld in een type, B -type, C -type, D -type, enz. RC2057 Type Volledige PTFE -oliekeerafdichting is verdeeld in een type type en B, vooral geschikt voor gelegenheden waar traditionele oliekeerringen niet aan de vereisten kunnen voldoen. Functies:
1. Chemische corrosieweerstand
2. breed temperatuurbereik
3. Geschikt voor lage smering en olievrije smering
4. Lage wrijving om minimaal stroomverbruik te bereiken
5. Geschikt voor hoge lijnsnelheid
6. Geen plakken, lage weerstand tegen opstart na langdurige afsluiting
7. Geschikt voor roterende assen die niet zijn gehard (redelijke selectie van PTFE -lip)
8. Geschikt voor gelegenheden met een hogere druk
Ⅰ. Typische toepassingen:
Roterende compressoren, schroefcompressoren, transmissie/versnellingsbakken, blazers, motoren, machine -gereedschapspompen, hydraulische motoren, centrifuges, enz.
Ⅱ. Hardheidseisen voor het paren van oppervlakken
Aanbevolen hardheid: HRC ≥ 58. De vereiste hardheid is gerelateerd aan vele factoren. Zachte roterende assen zijn ook van toepassing in situaties met lage druk en lage snelheid. PTFE6 -lipplaten worden aanbevolen voor zachte metalen.
Ⅲ. Kwaliteitsvereisten voor het paren van oppervlakken
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Dwarsdoorsnedevorm | Model | Druk (MPA) | Temperatuur (℃) | Snelheid (mevrouw) | Medium |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Olie, gas, water, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | Olie, gas, water, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | Olie, gas, water, etc. |
|
RCS-D | 2 | -35 ~+200 | 20 | Olie, gas, water, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Bijna alle media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Bijna alle media |
Ⅳ. Vloeibare krachtspiraalstroompatroon:
RCS-D-type neemt een lipplaat aan met een spiraalstroompatroonstructuur om het afdichtingsvermogen te verbeteren. De roterende as mag alleen in één richting roteren.

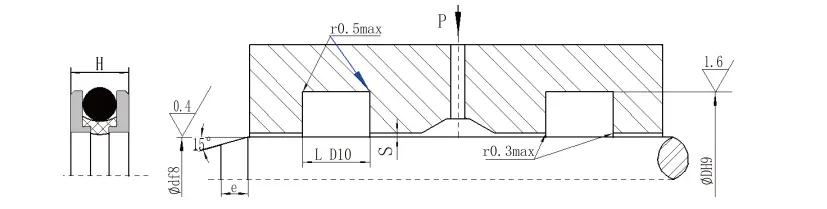

RC20658 Installatieafmetingen
| Model | DF8 | Dh9 | L D10 | Smaximaal |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Raadpleeg ons bedrijf | |||
Afschuining
| Bereik van staafdiameter | SHAMPER LENGTE EEN E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

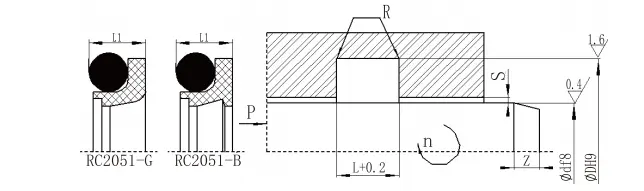

Specificaties en dimensies:
| D F8 Standaard RC2051 | D F8 Lichtbelasting RC2051-Q | D F8 Zware belasting RC2051-Z | D H9 | L+0.2 | L1 | Rmaximaal | Smaximaalimaalimaalimaalimaal | Zmin | d0 | ||
| <10mpa | <20MPa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Opmerking: 1. Voor asdiameter ≤30 mm wordt aanbevolen om open groove te gebruiken. Lichtbelastingstype is gemakkelijker te installeren in gesloten groef.
2. Het wordt aanbevolen dat de oppervlaktehardheid van de roterende as HRC> 58 is.

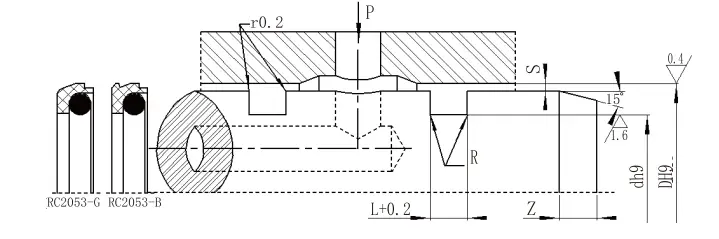

RC2053
| Diafragmebereik D H9 | Groefdiameter D H9 | Groefbreedte L+0,2 | Afdichtingshoogte L1 | Afgeronde hoeken Rmaximaal | Radiale klaring s | Schuif Zan | O-ring draaddiameter D0 | ||
| <10mpa | <20MPa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
OPMERKING: 1. Voor asdiameter ≤ 30 mm wordt open groef aanbevolen.
RC2052
| Schacht diameter bereik D F8 | Groefdiameter D H9 | Groefbreedte L+0.2 | Radiale klaring smaximaalimaalimaalimaalimaal | Afgeronde hoeken Rmaximaalimaalimaalimaalimaal | Schuif Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
OPMERKING: 1. Voor asdiameter ≤ 30 mm wordt open groef aanbevolen.
2. Voor druk> 30 MPa gebruikt het afdichtingsgebied H8/F8 -tolerantie.
RC2054| Diafragmebereik D H9 | Groefdiameter D H9 | Groefbreedte L+0.2 | Radiale klaring smaximaalimaalimaalimaalimaal | Afgeronde hoeken Rmaximaalimaalimaalimaalimaal | Schuif Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profiel | Model | Druk (MPA) | Temperatuur (℃) | Referentiesnelheid (mevrouw) |
Referentie PV -waarde Mpa.m/s | Media |
|
RC2051-B | ≤70 (standaard) | -35 ~+100 (bijpassende O-ring NBR) | <2 | ≤5 | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| ≤30 (hoge snelheid) | -20 ~+200 (bijpassende O-ring FKM) | <6 | ||||
|
RC051-G | ≤70 (standaard) | -35 ~+100 (bijpassende O-ring NBR) | <2 | ≤5 | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| ≤30 (hoge snelheid) | -20 ~+200 (bijpassende O-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standaard) | -35 ~+100 (bijpassende O-ring NBR) | <2 | ≤5 | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| ≤30 (hoge snelheid) | -20 ~+200 (bijpassende O-ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (standaard) | -35 ~+100 (bijpassende O-ring NBR) | <2 | ≤5 | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| ≤30 (hoge snelheid) | -20 ~+200 (bijpassende O-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (bijpassende O-ring NBR) | ≤2 | ≤2.5 | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulische olie, emulsie, water, gas, etc. |
|
RC2054 | ≤40 | -35 ~+100 (bijpassende O-ring NBR) | ≤2 | - | Hydraulische olie, emulsie, water, gas, etc. Hydraulische olie, emulsie, water, gas, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Hydraulische olie, emulsie, water, gas, etc. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Hydraulische olie, emulsie, water, gas, etc. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Hydraulische olie, emulsie, water, gas, etc. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Olie, water, gas, etc. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Olie, water, gas, etc. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Olie, water, gas, etc. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Olie, water, gas, etc. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Bijna alle media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Bijna alle media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hydraulische olie, emulsie, water, vet, etc. |
