Ons hogedrukafdichtingsgeleiderelement heeft een rijke verscheidenheid aan typen.
Ondersteuningsring is een belangrijke basiscomponent van de hydraulische cilinder. Ruichen Seal heeft met succes doekversterkte fenolische ondersteuningsring (riem) ontwikkeld om te voldoen aan de ontwikkeling van internationale schuifring gecombineerde afdichting en zachte ondersteuningsstructuur. Na jaren van praktijk is de kwaliteit groter dan die van vergelijkbare buitenlandse producten en is ze goed ontvangen door gebruikers. De prestatietabel kan voor referentie worden gebruikt.

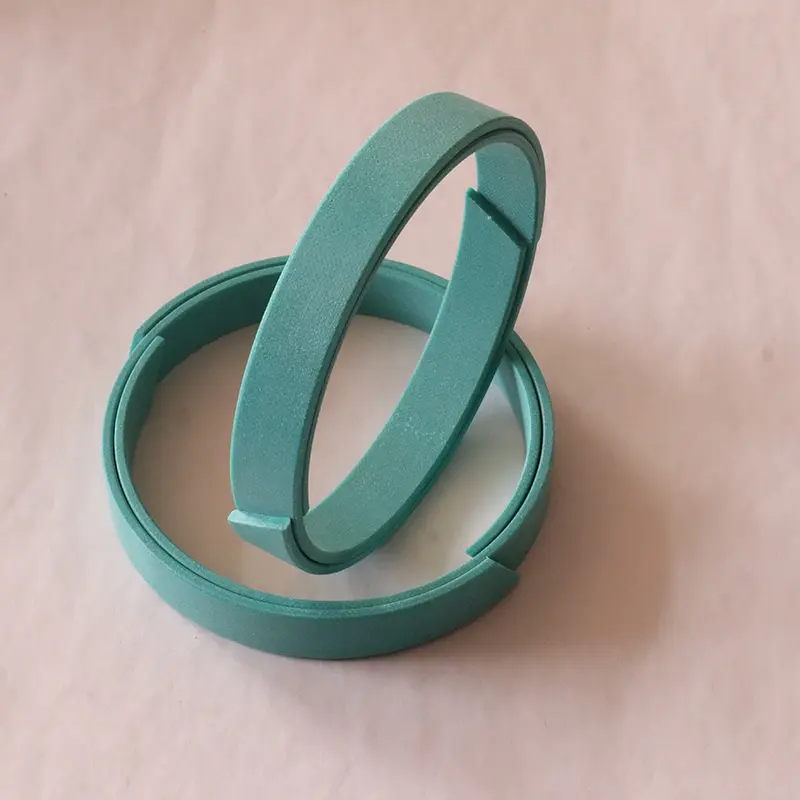

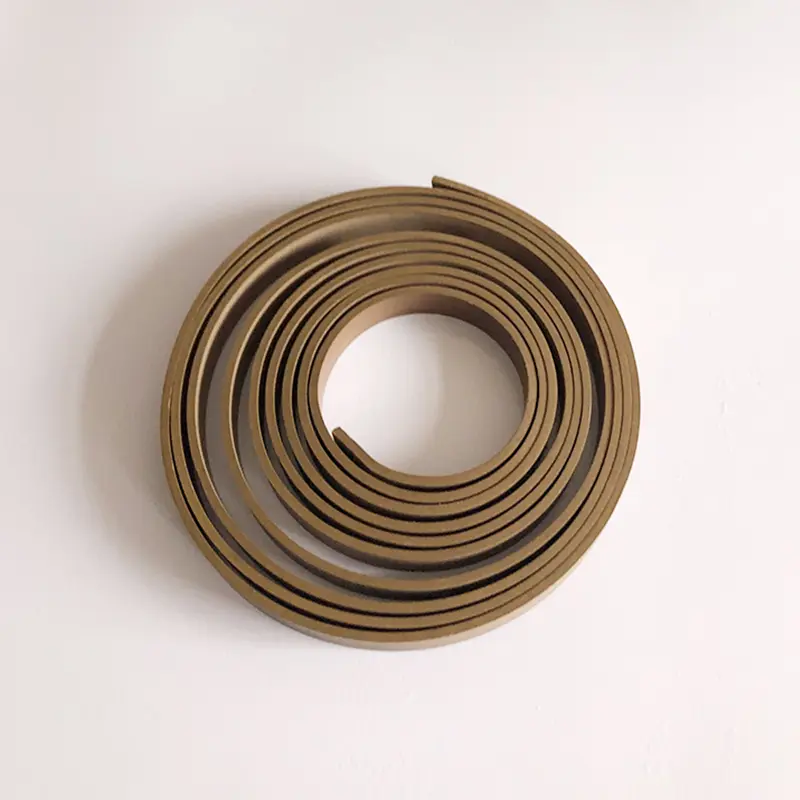

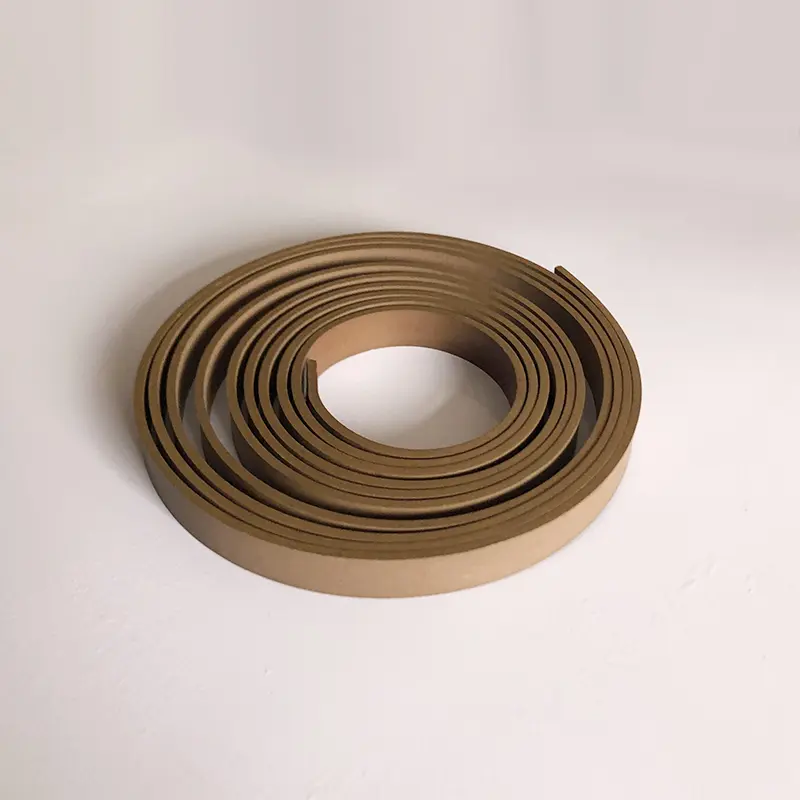

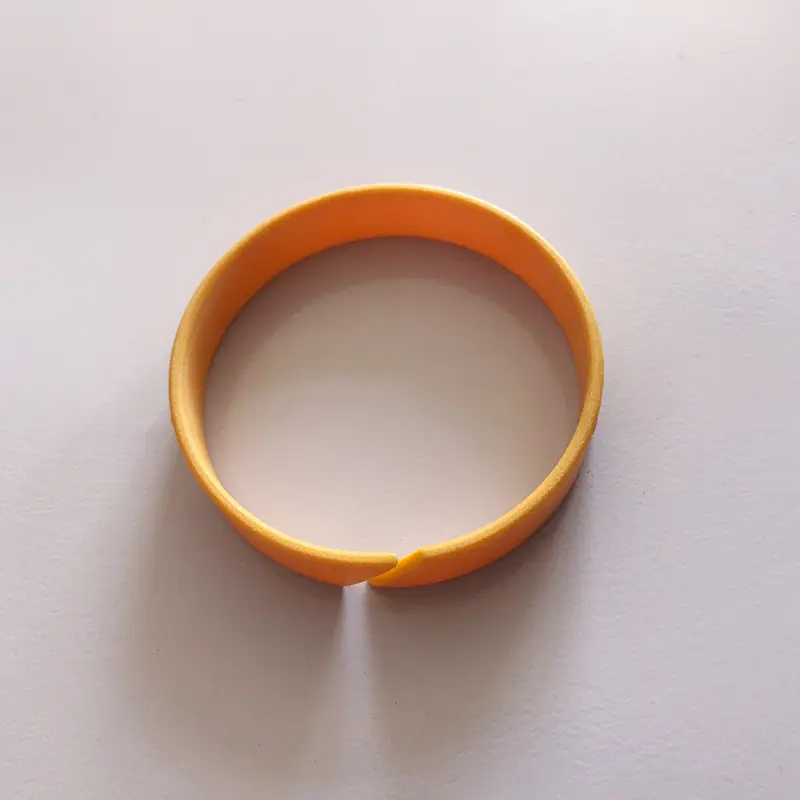

In termen van geleidingsriem voegt RC1081 versterkte polytetraethyleengeleiderriem bronzen poeder toe aan PTFE, enz., Met hoge belastingdragende, lage slijtage, lage wrijving en geen kruipende eigenschappen; RC1082 Doekversterkte fenolische geleidergordel neemt fenolisch stoffen versterkt materiaal aan, en het radiale belastingdragende vermogen is beter dan dat van PTFE-geleiderriem. Beide worden geleverd in rollen, die gemakkelijk te knippen en te installeren zijn en met metaalcontact kunnen voorkomen. RCS- en RCT -gidsringen worden gebruikt voor respectievelijk zuigerstang en zuiger.

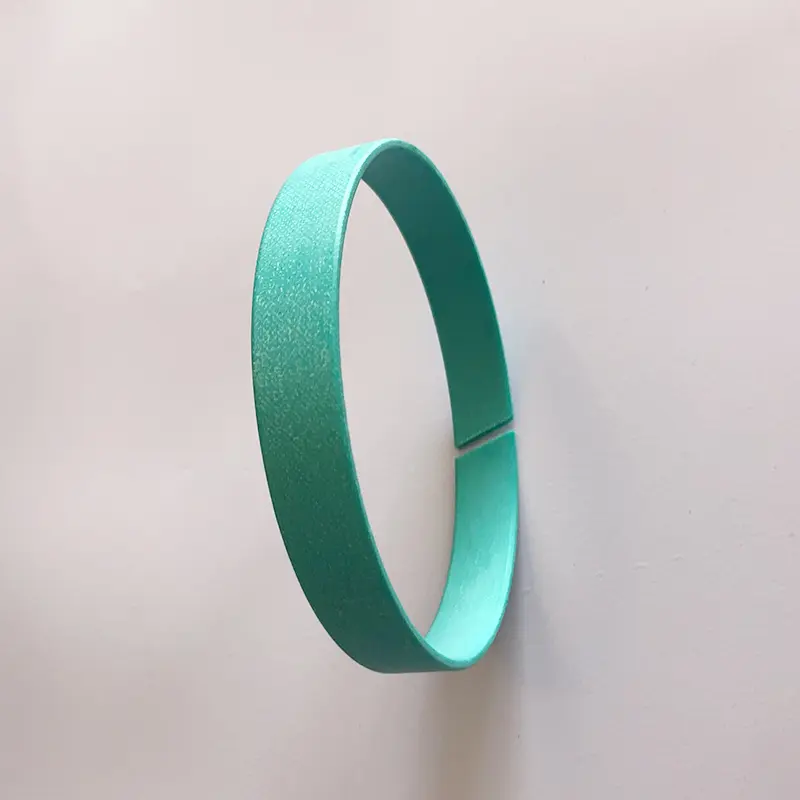

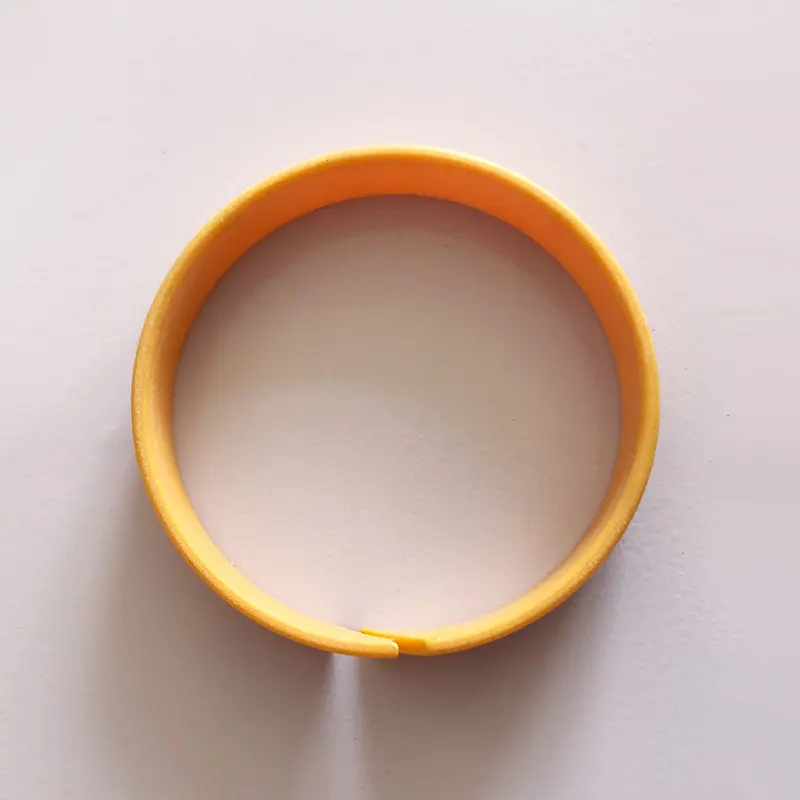

Draagbestendige ringen hebben de functie om de zuiger- of zuigerstang nauwkeurig te leiden in de hydraulische cilinder en de radiale kracht te absorberen, die metaalcontact kan voorkomen. In vergelijking met metalen slijtagringen hebben niet-metalen slijtagringen de voordelen van slijtvastheid, het vermijden van metaalcontact, het onderdrukken van trillingen, het mogelijk maken van een grotere radiale klaring, eenvoudige groeven en eenvoudige installatie en lage onderhoudskosten. Ze worden veel gebruikt. Onder hen zijn stoffenversterkte fenolische en PTFE-geleiderringen beschikbaar in snijen en kant-en-klare types ter plaatse.

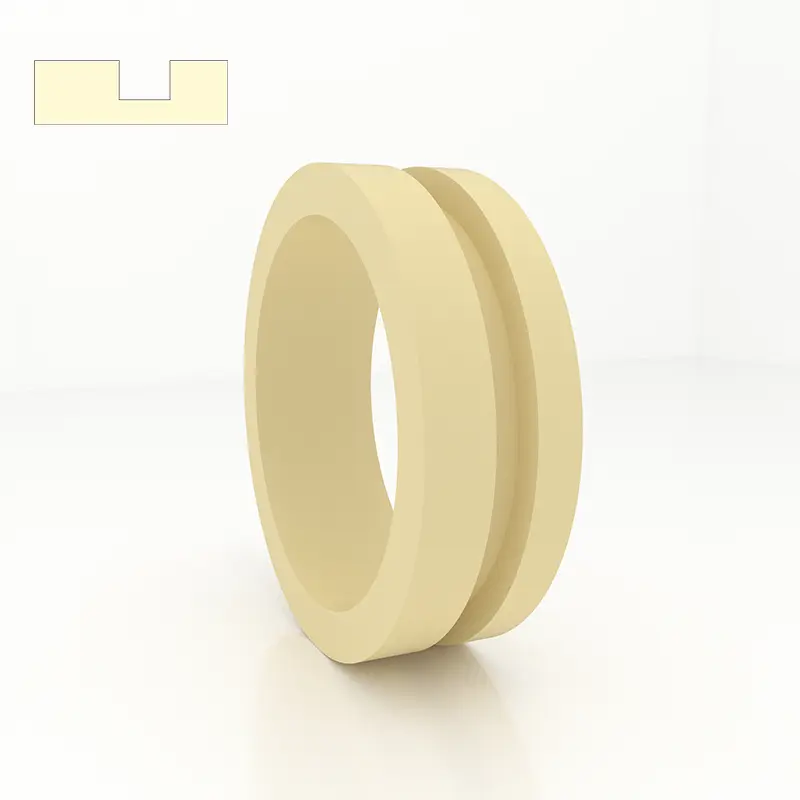

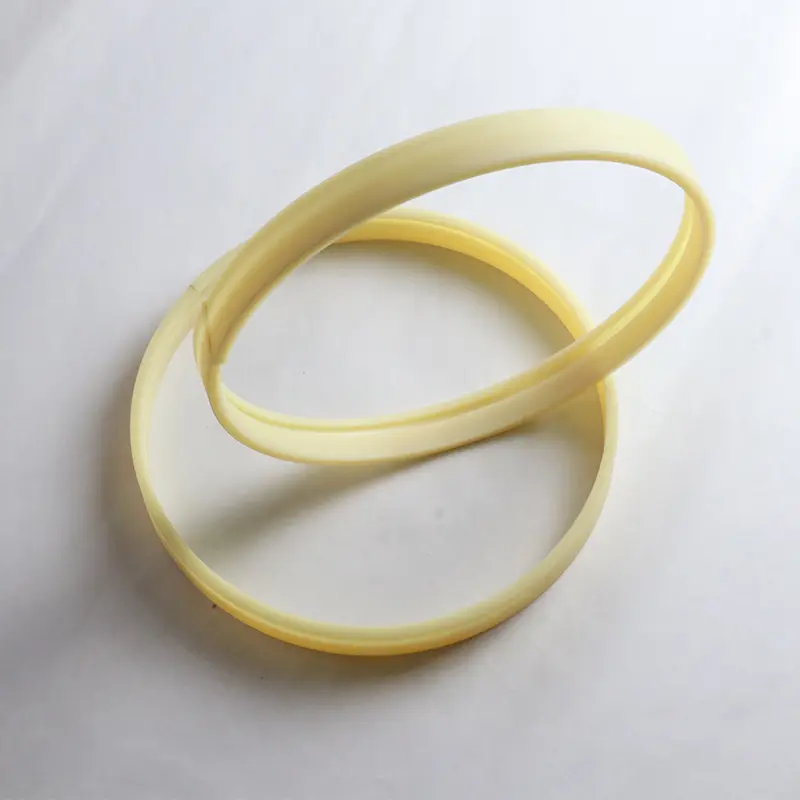

In termen van gidsmouwen wordt GFAI gebruikt voor zuigerstaven, met ondersteunende, leidende en stofvrije functies; GFI wordt ook gebruikt voor zuigerstangen, die een ondersteunende en leidende rol spelen; GFA wordt gebruikt voor zuigers en biedt ondersteunend en leidende. Deze producten helpen hydraulische cilinders stabiel in alle aspecten te werken.
Productfuncties en toepassingen:
Bestel voorbeeld:

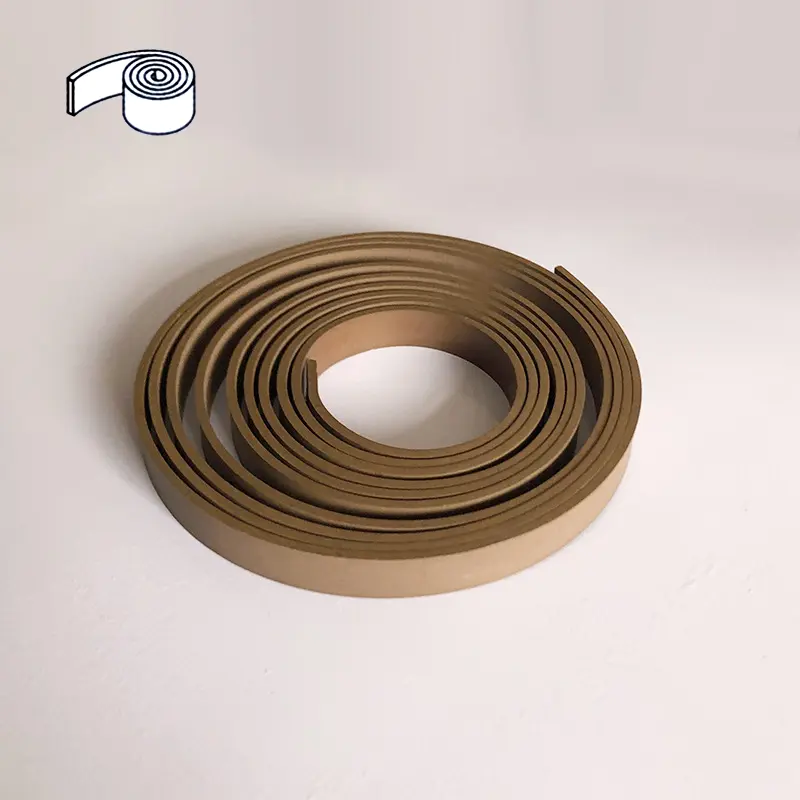

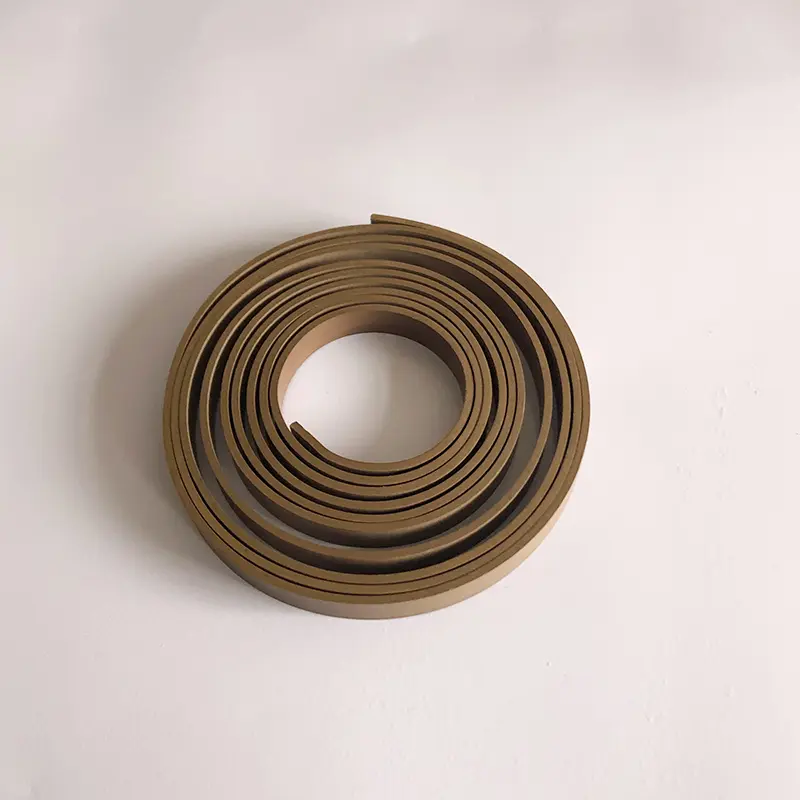

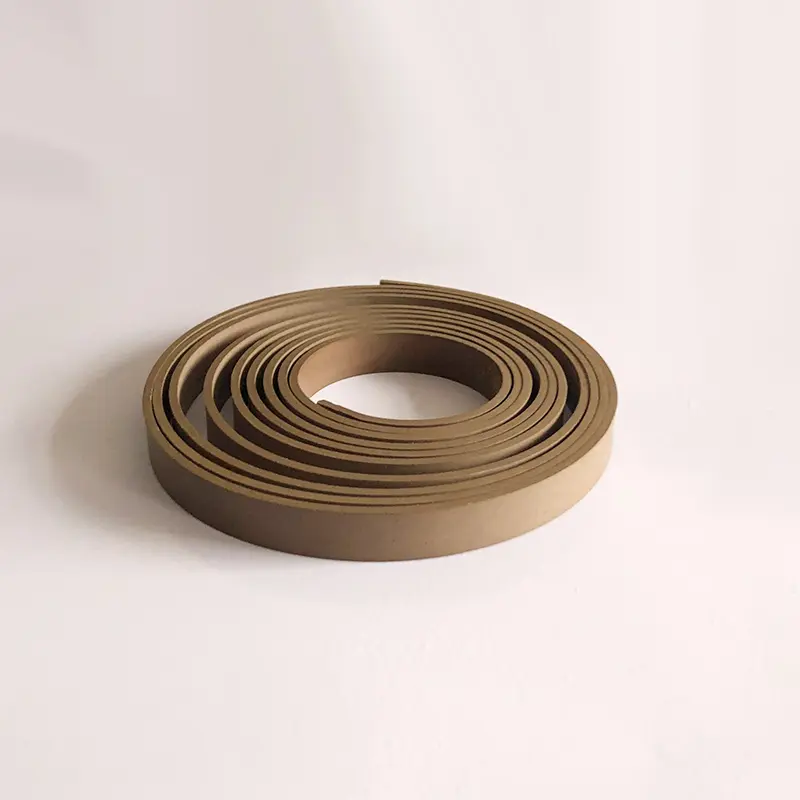

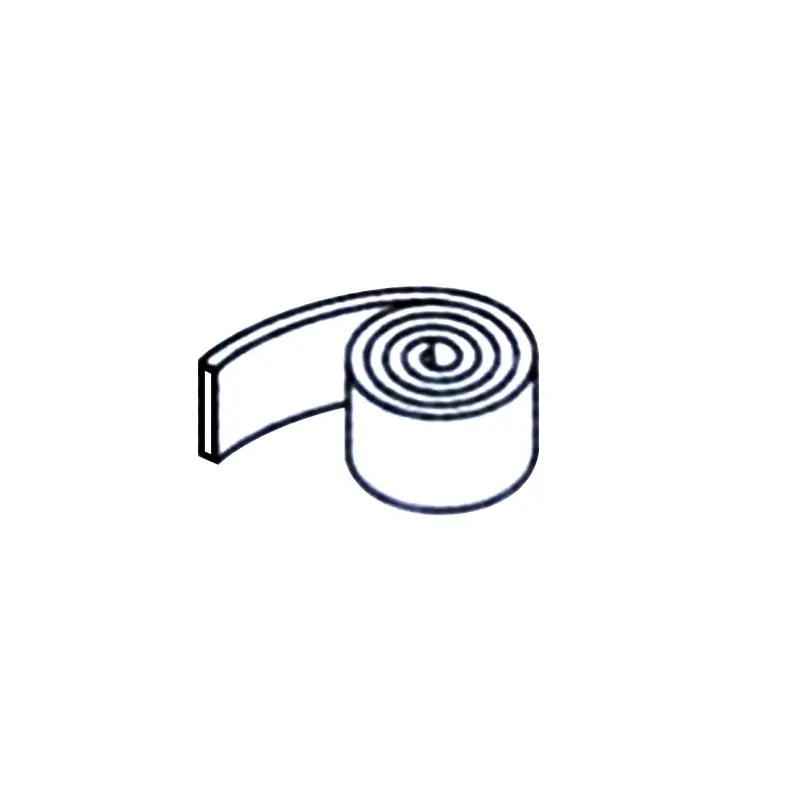

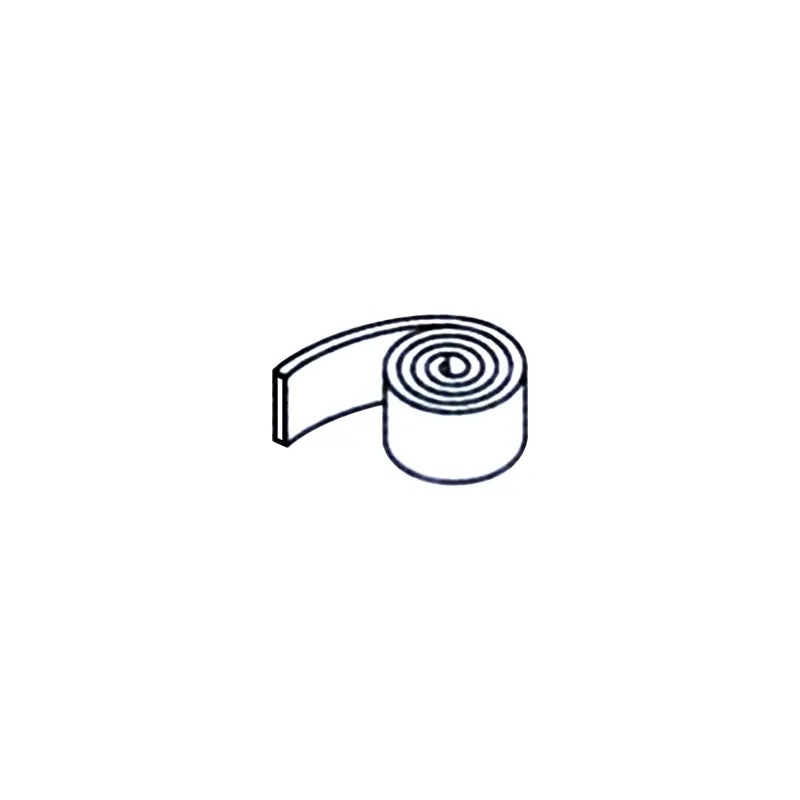

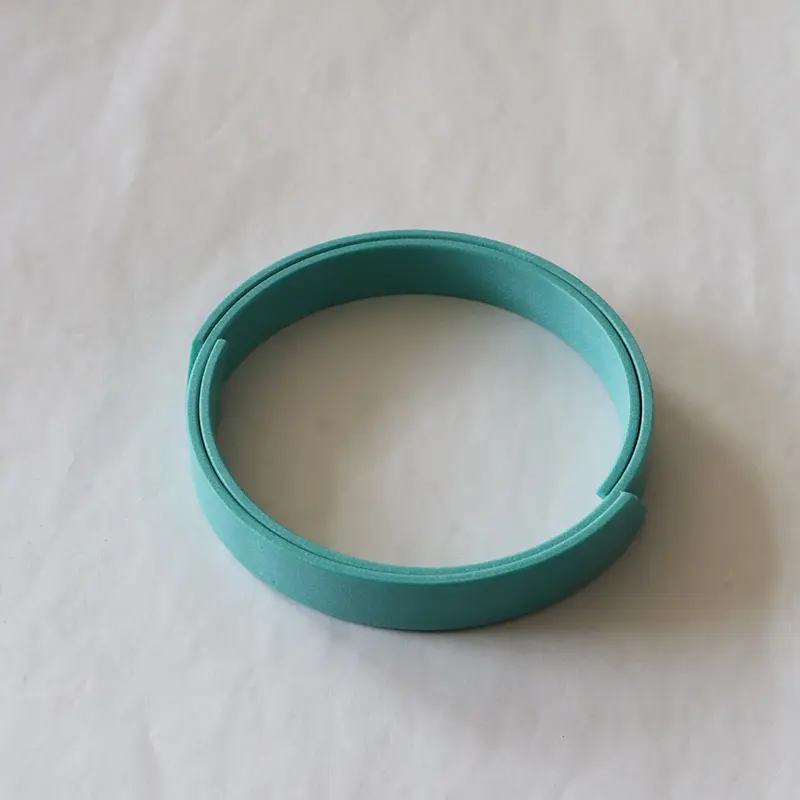

PTFE-gids Tape Bestel voorbeeld RC1081-9.7X2.5

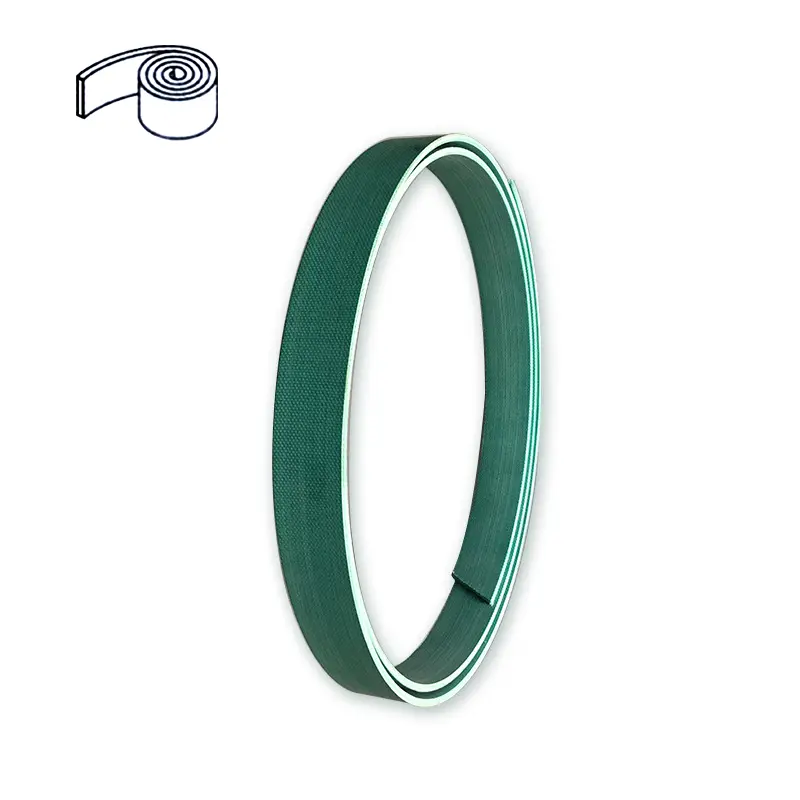

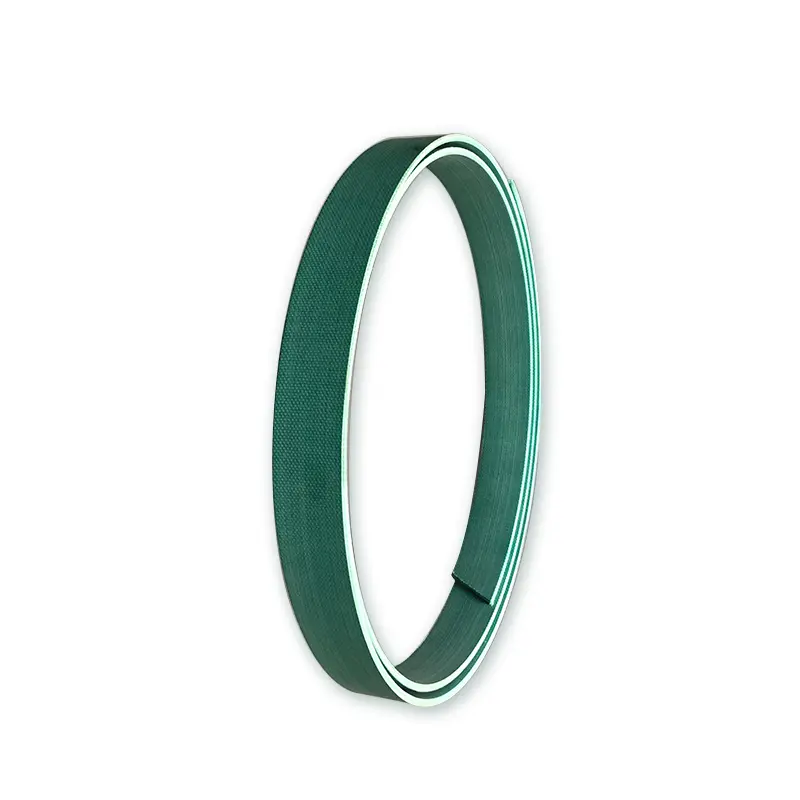

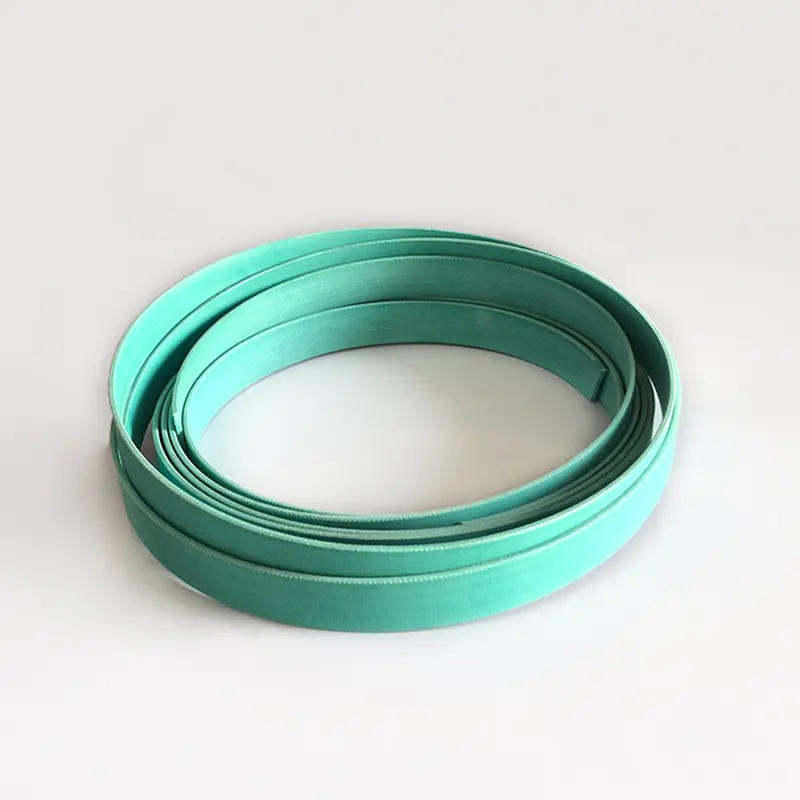

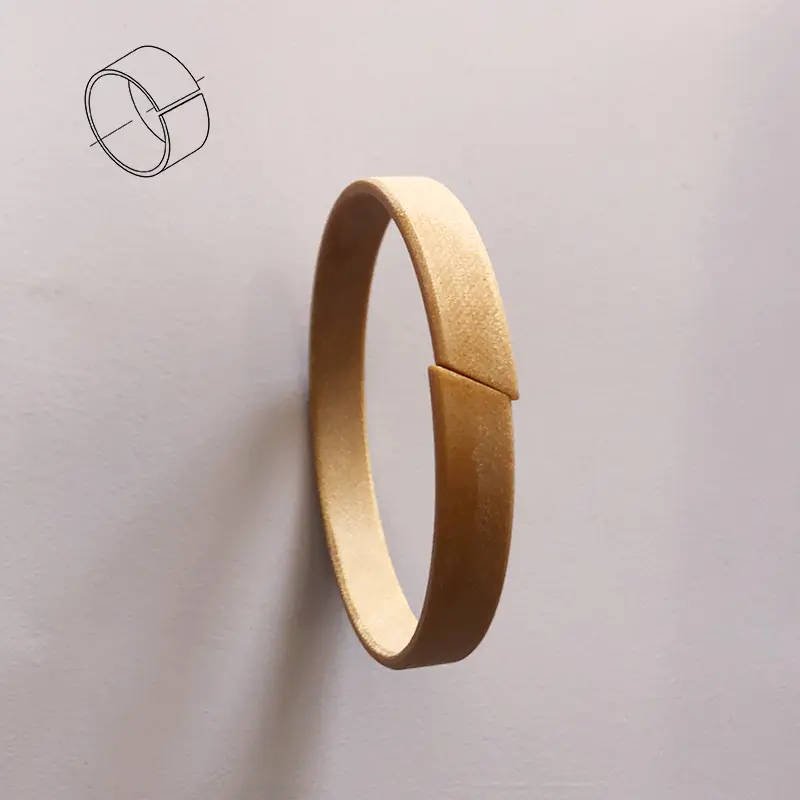

Fenolische stoffengids Tape Bestel voorbeeld RC1082-9.7X2.5

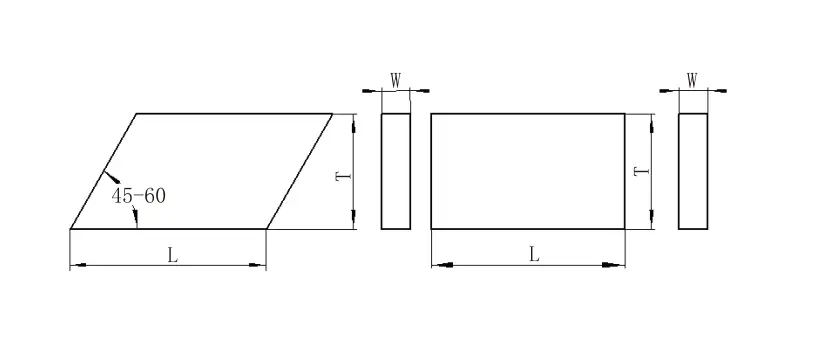

Berekening van de lengte van het snijlengte
Voor as: l = 3.1 (d+w) voor gat: l = 3.1 (d-w)
L --- ringlengte d --- asdiameter d --- gatdiameter w --- ringdikte z --- gesneden klaring

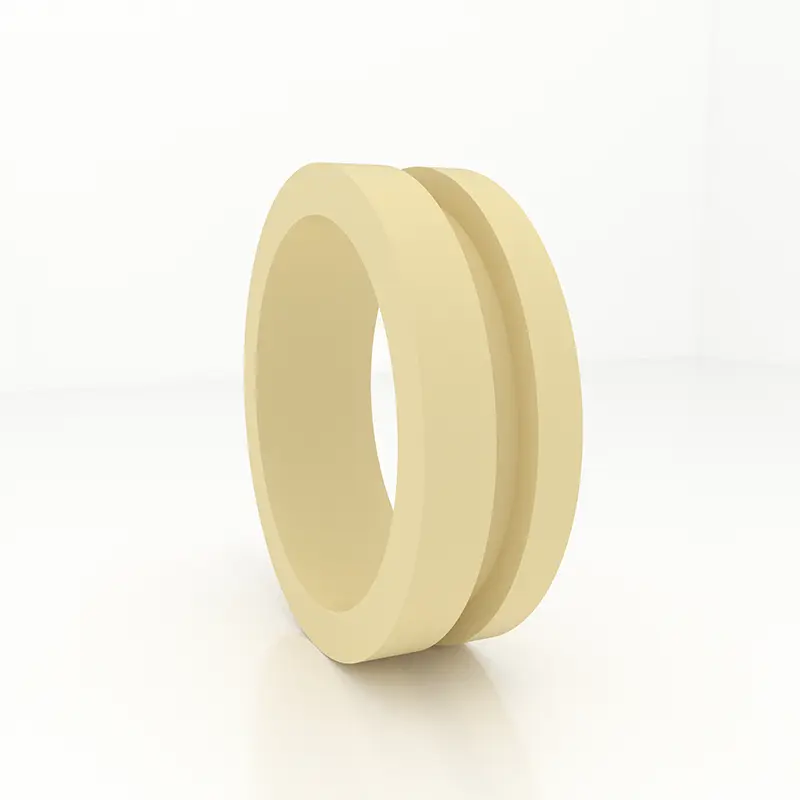

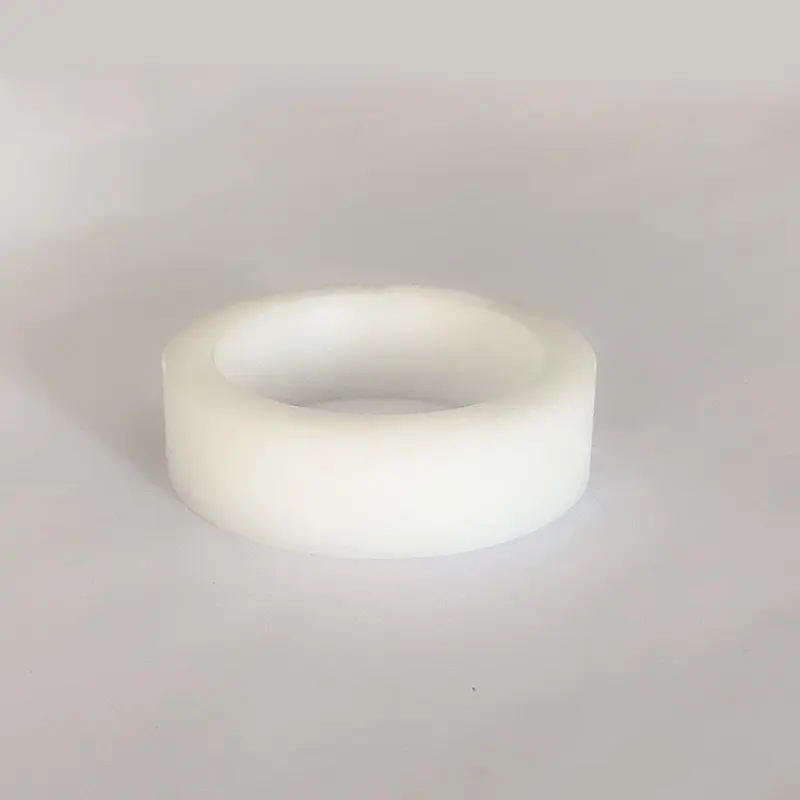

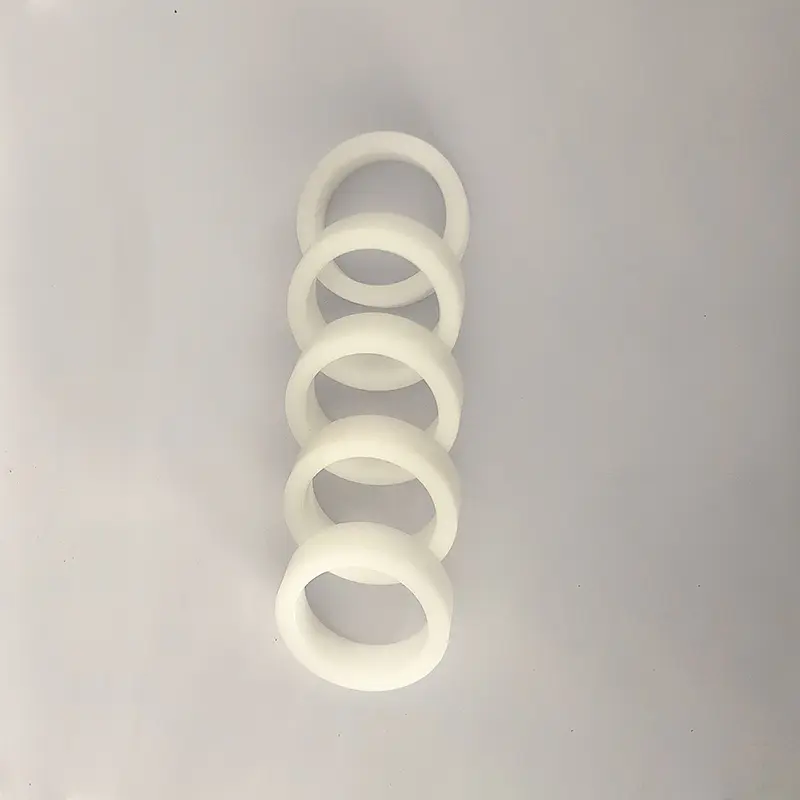

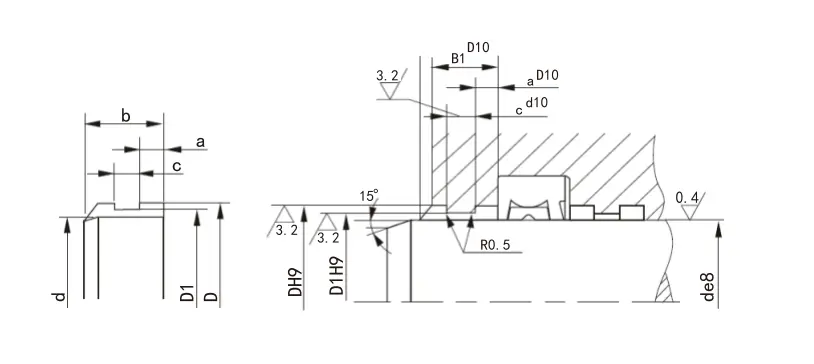

Gids mouw gfai

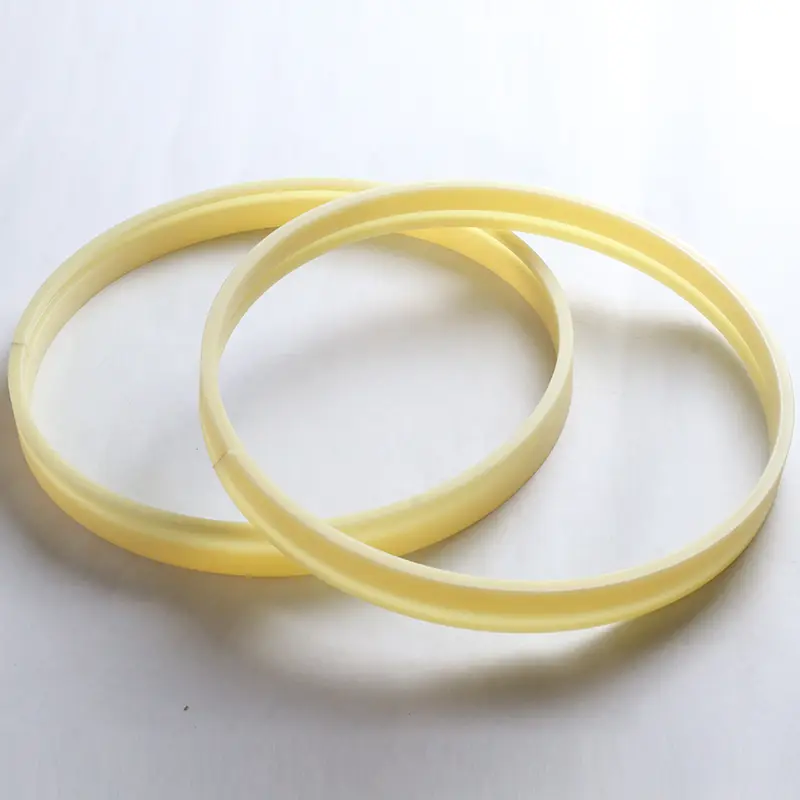

1. Prestaties en gebruik: Guide Sleeve GFAI is een geleidemouw voor de zuigerstang, die de zuigerstang ondersteunt en begeleidt en een stofdichte functie heeft.
2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.
3. Werkomstandigheden: Werktemperatuur: -55 ～+225 ℃ (PTFE wordt boven 120 ℃ gebruikt).
4. Design Standard: Raadpleeg bij het ontwerpen en selecteren de FAI -serie van Hunger Company.
5. Markerings- en bestelmethode: Guide Sleeve GFAI is gemarkeerd met bestelnummer, Voorbeeld: GFAI-0600PTFE

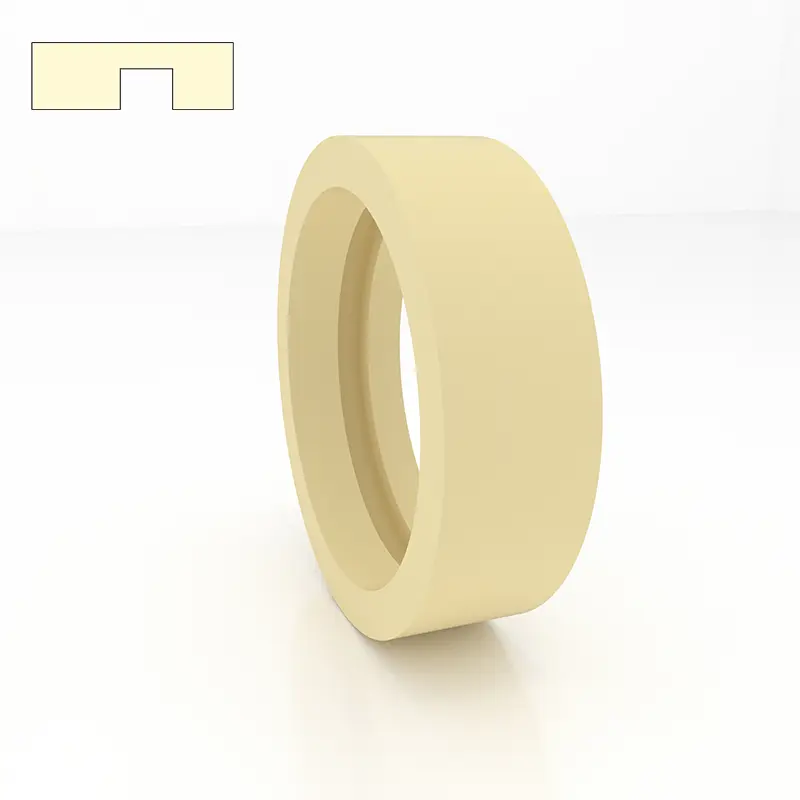

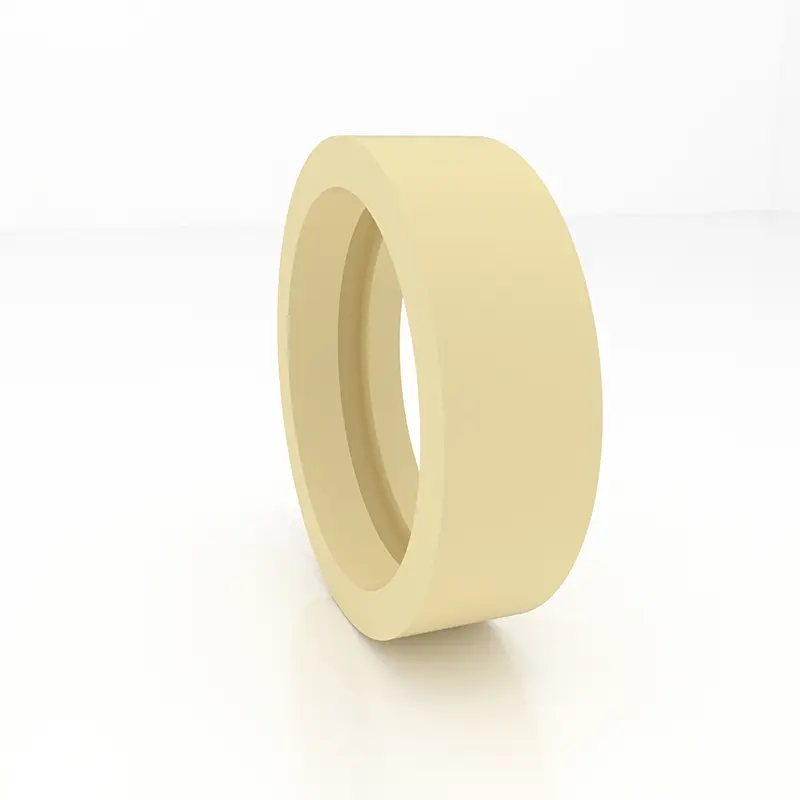

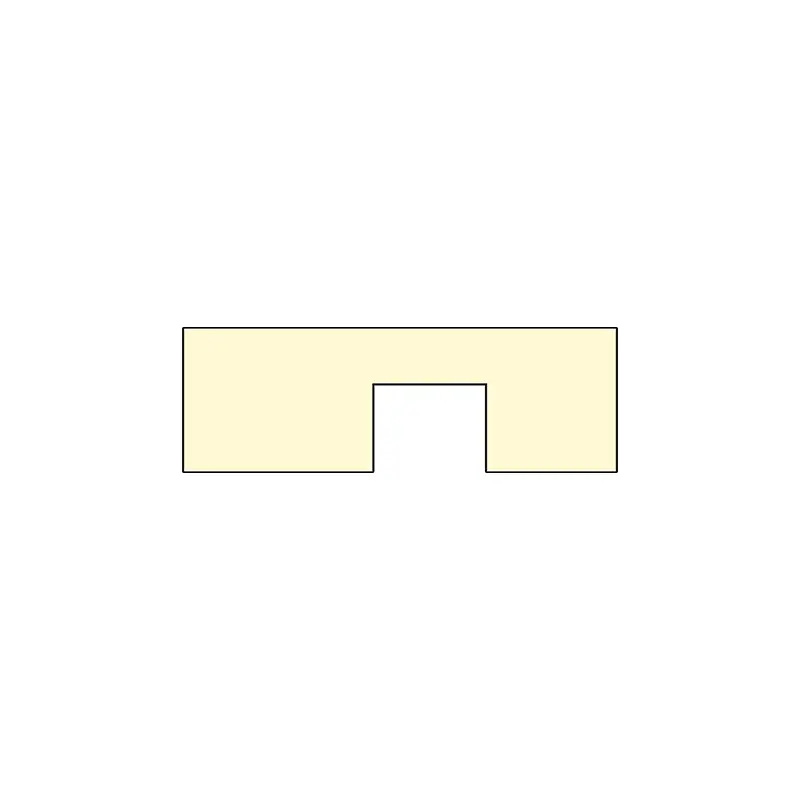

Gids mouw gfi
1. Prestaties en gebruik: Guide Sleeve GFI is een richthuls voor de zuigerstang, die de zuigerstang ondersteunt en begeleidt.
2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.
3. Werkomstandigheden: Werktemperatuur: -55 ~+255 ℃ (PTFE wordt boven 120 ℃) gebruikt)
4. Ontwerpstandaard: raadpleeg bij het ontwerpen en selecteren van de FI -serie van Hunger.
5. Markerings- en bestelmethode: Guide Sleeve GFI is gemarkeerd met bestelnummer, Voorbeeld: GFI-0360PA

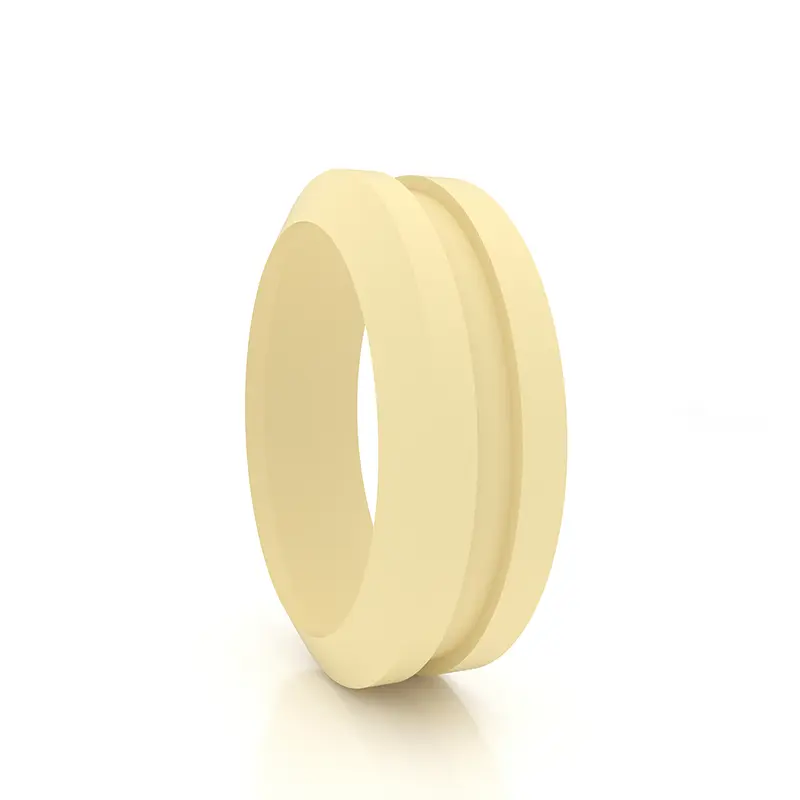

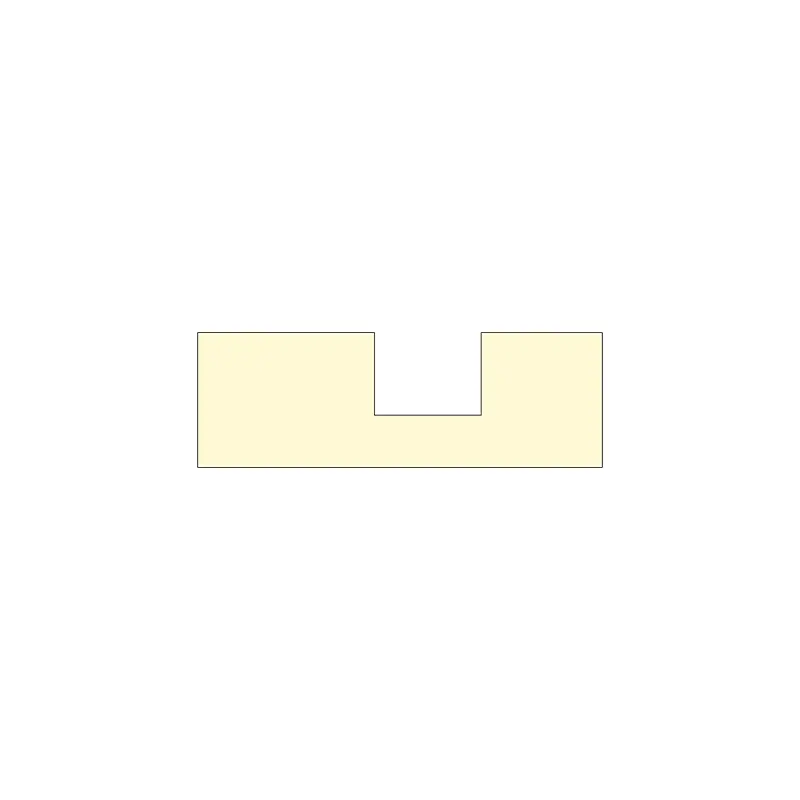

Gids mouw gfa

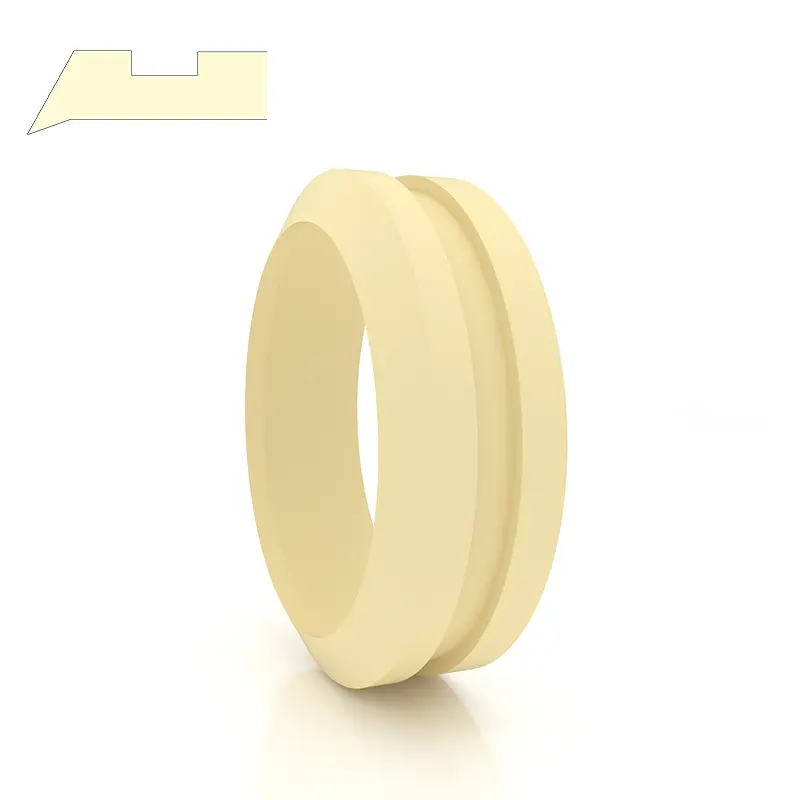

1. Prestaties en gebruik: Guide Sleeve GFA is een gidshuls voor zuiger, die de zuiger ondersteunt en begeleidt.
2. Materiaal: nylon PA, polyoxymethyleen POM en polytetrluorethyleen PTFE.
3. Werkomstandigheden: Werktemperatuur: -55 ~+255 ℃ (PTFE wordt boven 120 ℃) gebruikt)
4. Ontwerpstandaard: raadpleeg bij het ontwerpen en selecteren van de FA -serie van Hunger.
5. Markerings- en bestelmethode: Guide Mouw GFA is gemarkeerd met bestelnummer, Voorbeeld: GFA-0560PA

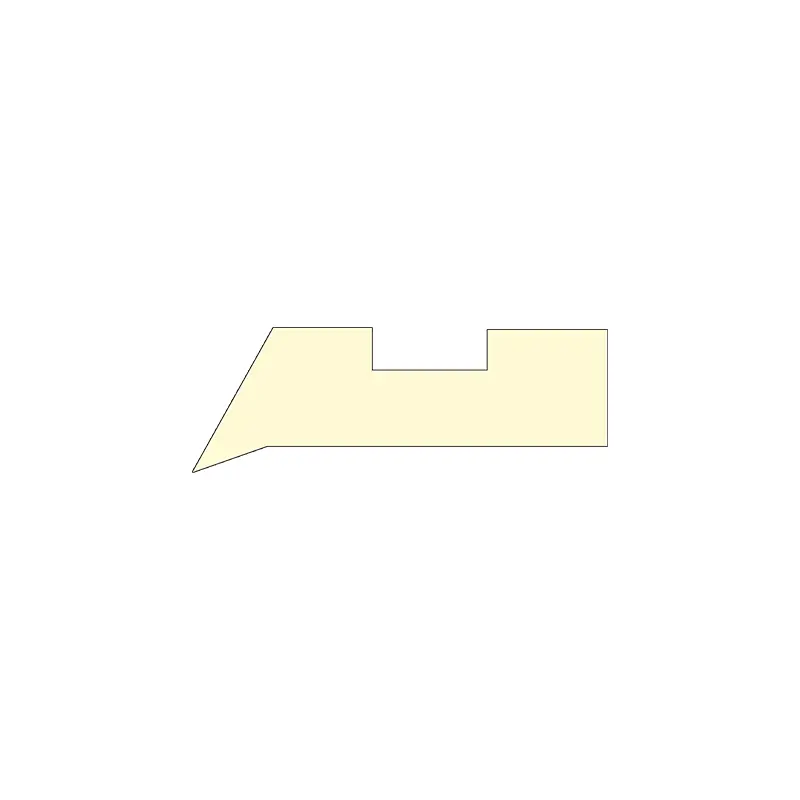

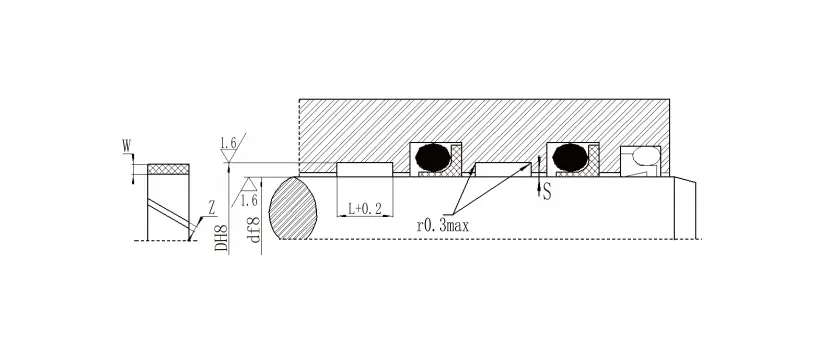

6. Structureel apparaat:
Specificaties:
| Model | Groefbreedte H+0,2 |
Dikte T - 0,05 |
Dikte t T - 0,05 |
Dikte T - 0,05 |
Dikte T - 0,05 |
Dikte T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Opmerking: de Boldface -serie worden vaak gebruikte series. Als het vereiste product niet in deze tabel staat, neem dan contact met ons op. | ||||||
Doekversterkte fenolische ondersteuningsring (riem)
De ondersteuningsring is een belangrijke basiscomponent van de hydraulische cilinder. Om zich aan te passen aan de ontwikkeling van glijdende ring gecombineerde afdichtingen en zachte lagerstructuren ter wereld, heeft ons bedrijf met succes stofversterkte fenolische ondersteuningsringen (riemen) ontwikkeld. Jaren van daadwerkelijk gebruik hebben aangetoond dat dit product het kwaliteitsniveau van vergelijkbare buitenlandse producten heeft bereikt of overtroffen en door gebruikers op grote schaal is geprezen. Tabellen 1 tot 4 zijn de prestatietabellen van de ondersteuningsringen (riemen) geproduceerd door ons bedrijf.
Tabel 1 Vergelijking van fysieke eigenschappen van onze ondersteuningsring en Busak+Shamba -producten
| Monsterbron | Ondersteuning ringdikte (mm) | Compressieve sterkte (MPA) | Olieweerstand gewichtsveranderingssnelheid hydraulische olie (70 ± 2 ℃*24H) | Kracht breken (MPA) | De hechting van de tussenlaag (KN/M) |
| Mode+shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Onze producten | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (met grafiet) | 390 | 0.63 | 36.4 | 2.08 |
| Monstertype | Onze producten | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (dag) | Gepergeerd polyoxymethyleen | Cat (VS) | |
| Gemeten waarde | Vereiste indicatoren | ||||||||
| Compressieve sterkte (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Monstertype | Onze producten | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (dag) | Gepergeerd polyoxymethyleen | Cat (VS) | |
| Gemeten waarde | Vereiste indicatoren | ||||||||
| Compressieve sterkte (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Laad per contactlengte van eenheid W (N/MM) | Hertz contactrelais ΔH (N/MM2) | Wrijvingscoëfficiënt | |||
| Droge wrijvingsstaat | Olie druppelsmeerstatus | ||||
| Onze producten | Orchot tlg | Onze producten | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Materiaal | PTFE+Bronze |
| Levering | Rol (meestal ongeveer 20 meter/rol) of gesneden tot vereiste lengte |
| Voordelen | 1. Lage wrijving, niet kruipend en bijten; |
| 2. Kan goed werken, zelfs zonder voldoende smering; | |
| 3. resistent tegen een verscheidenheid aan media, uitstekende chemische stabiliteit; | |
| 4. kan herbergen van harde voorwerpen ingebed in de slijtvaste ring om harde objecten te verminderen die de cilinder en afdichtingen krabben, dus in zware geladen situaties, gebruik meerdere slijtvaste ringen; | |
| 5. Het heeft ook een goede slijtvastheid in high-speed en lichtbelastingssituaties, dus het is de meest gebruikte slijtvaste ring; | |
| 6. Er kunnen geen maatbeperkingen worden gebruikt in situaties met grote diameter. | |
| Temperatuur | -60 ~+200 ℃ |
| Maximale snelheid | 15m/s |
| Maximale extrusiesterkte | 15n/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5n/mm2 (120 °) |

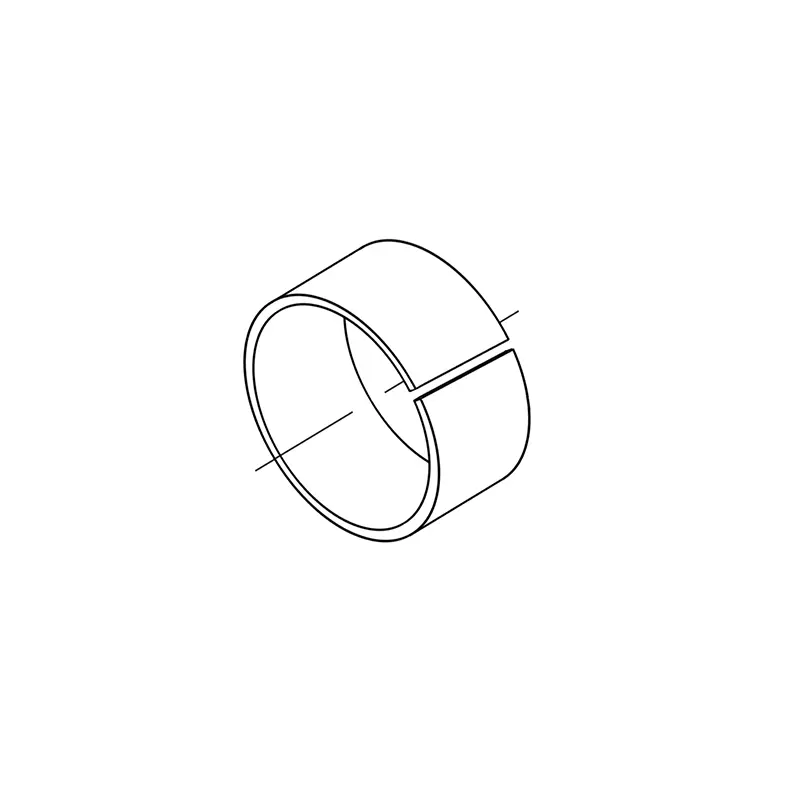

RCS niet-metalen geleiderring voor zuigerstang
RCT Non-Metallic Guide Ring voor zuiger

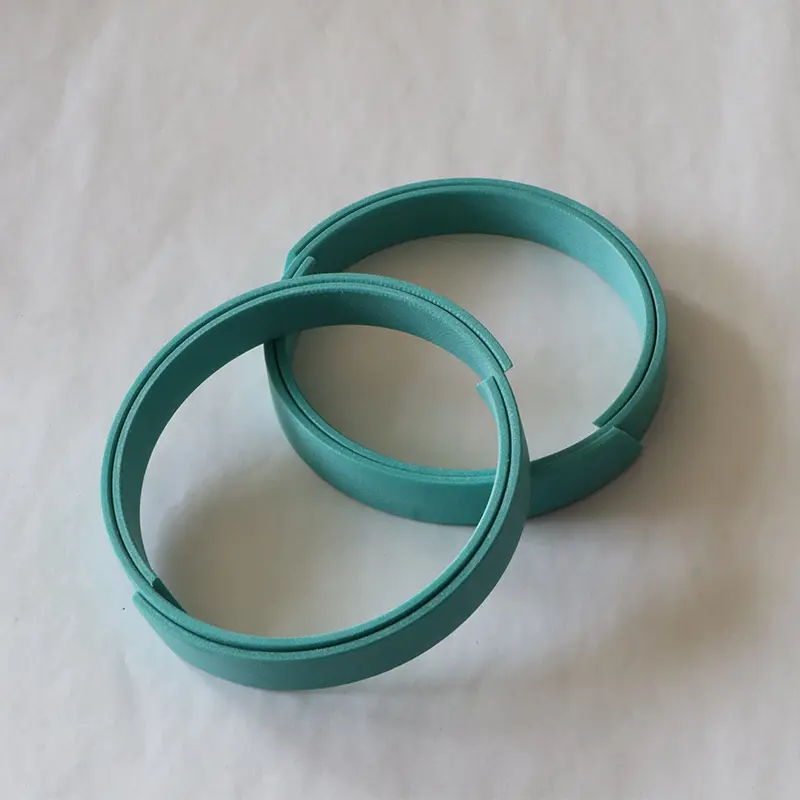

Voor de zuiger- of zuigerstaaf die in de hydraulische cilinder loopt, heeft de slijtier een nauwkeurig geleidingseffect en kan ze radiale krachten absorberen. Tegelijkertijd kan de slijtierring met metaalcontact van schuifonderdelen in de hydraulische cilinder voorkomen. In vergelijking met metalen slijtagringen hebben niet-metalen slijtagringen veel voordelen. Onder hen zijn stoffenversterkte fenolische en PTFE-geleiderringen beschikbaar in het snijden van het snijtype en het gebruiksklare type.
1. Goede slijtvastheid
2. Vermijd contact met metaal tot metaal
3. Kan mechanische trillingen onderdrukken
4. Vanwege het centreringseffect van de slijtvaste ring is een grote radiale klaring toegestaan
5. De groove is eenvoudig en gemakkelijk te installeren
6. Lage onderhoudskosten op basis van de bovenstaande voordelen, het wordt veel gebruikt
Materiaal:
1. Polytetrluorethyleen PTFE3 (algemeen materiaal), PTFE4 (van toepassing op lage viscositeitsmedia zoals water), PTFE1 (lage wrijvingsvereisten zoals pneumatiek)
2. Polyoxymethyleen POM of nylon PA en zijn gemodificeerde materialen
3. Formaldehyde hars + Versterking van vezel Prif
Vergelijkingstabel van belastingdragende capaciteit van verschillende materialen (referentie)
| Materiaal | Draagvermogen max (n/mm2) |
| PTFE-gevuld koperen poeder | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Fenolisch poeder met doek | 90 (60 ℃); 40 (80 ℃) |
| Polyoxymethyleen of nylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoxymethyleen of nylon gevuld | 40 (60 ℃); 30 (80 ℃) |
| Gladheid | Rtmax (μm) | RA (μm) |
| Schuifoppervlak | ≤2.5 | 0,05-0,3 |
| Groef bodem | ≤10 | ≤2 |
| Groefzijde | ≤15 | ≤3 |

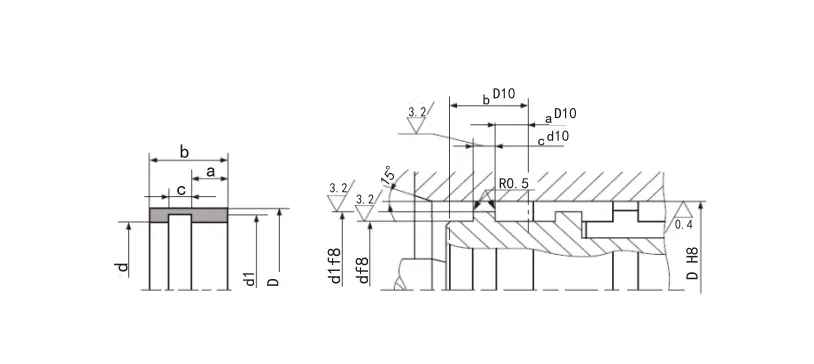

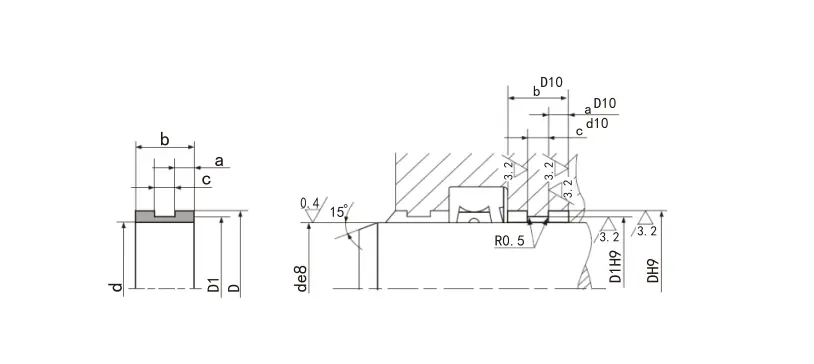

Zuigerstanggids Ring Specification Series
| Stangdiameter | Onderste diameter | Groefbreedte | Dikte | Gat |
|
Stangdiameter | Onderste diameter | Groefbreedte | Dikte | Gat |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
