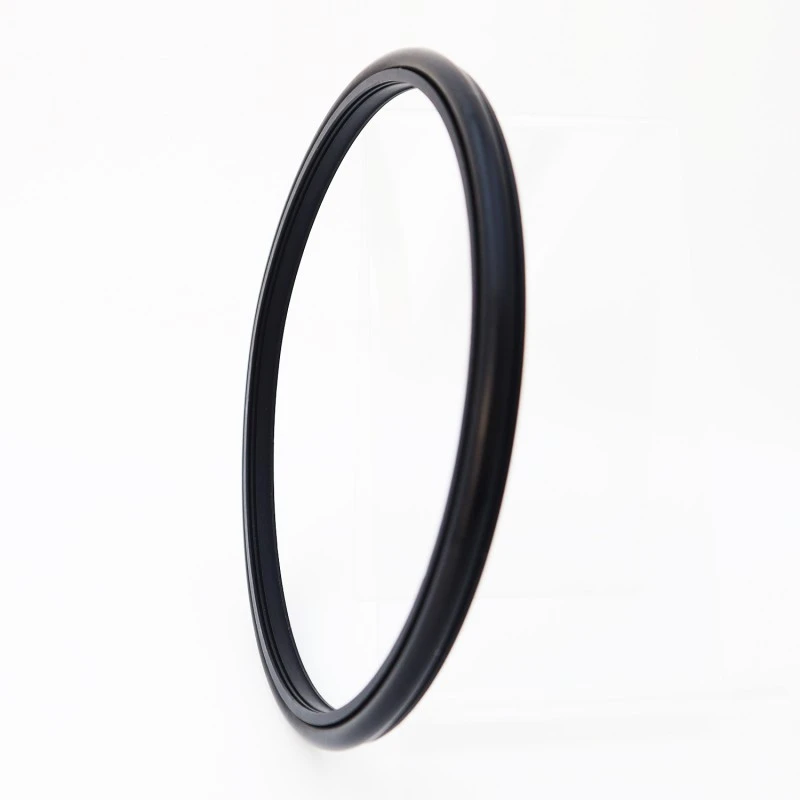

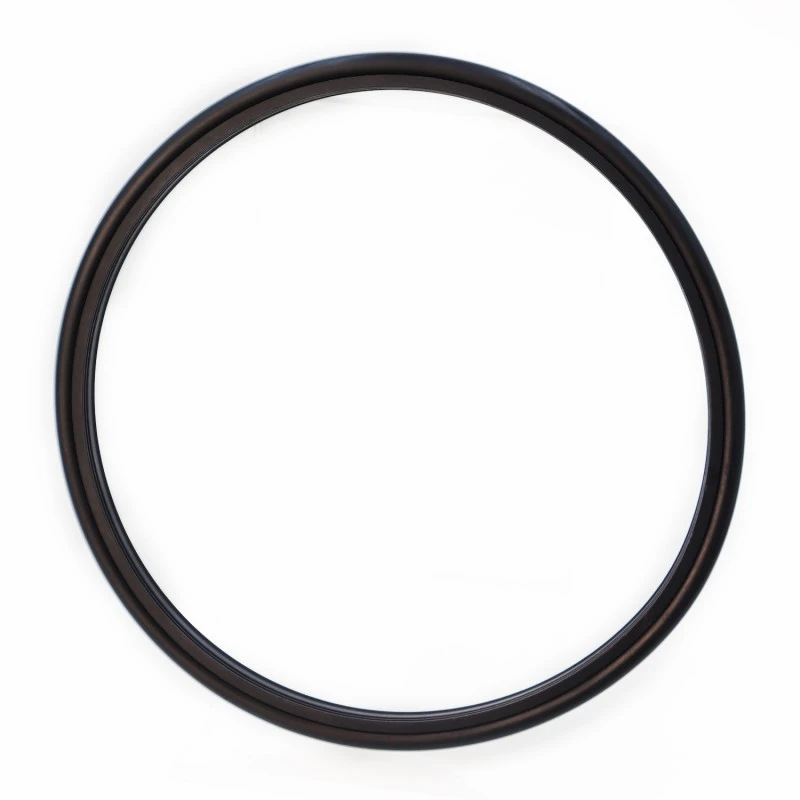

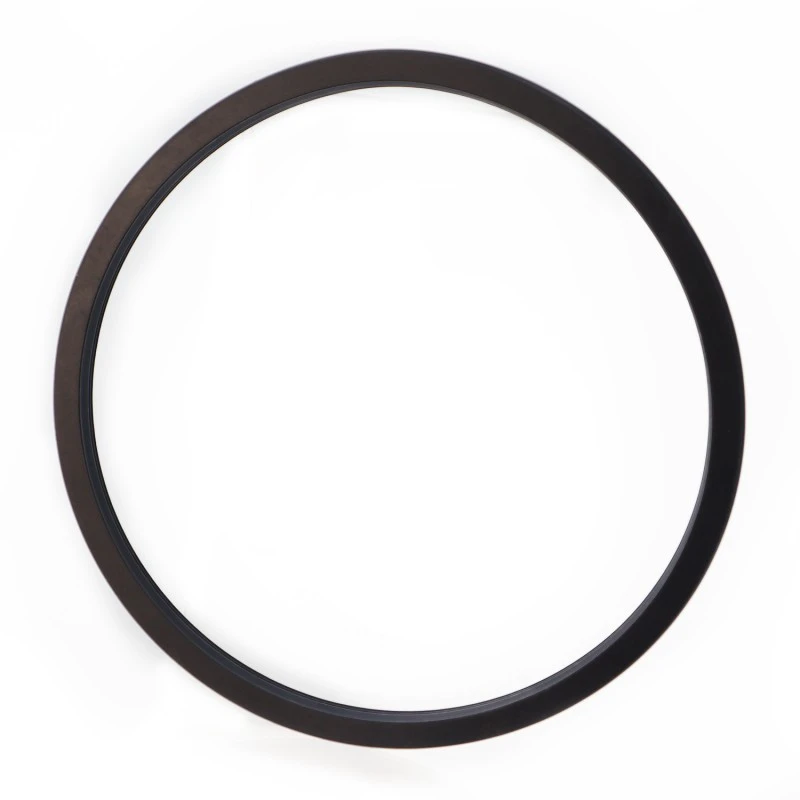

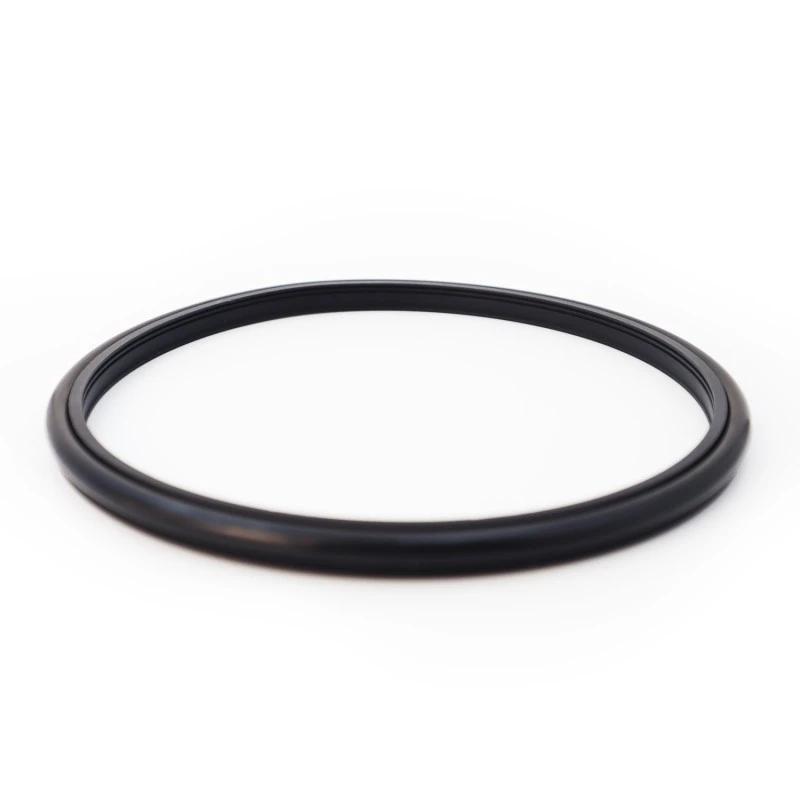

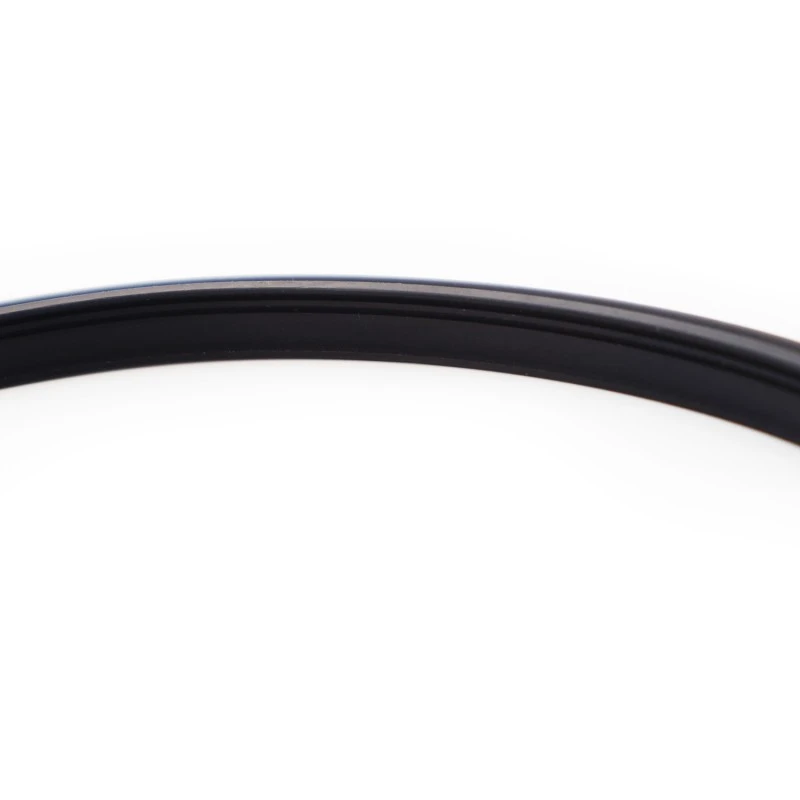

Asafdichting voor hogedrukcementslurry: hoge levensduur, lage wrijving, uitstekende afdichtingsprestaties, compact ontwerp en eenvoudige installatie, gebruik en onderhoud. De speciale afdichtingslip en het geoptimaliseerde dikteontwerp zorgen voor een goede afdichting, zelfs in agressieve media zoals cementslurry. Bij gebruik voor het afdichten van modderachtige media adviseren wij vetsmering tussen twee (of meer) afdichtingen.
Toepasselijke bedrijfsomstandigheden (grenswaarden mogen niet tegelijkertijd voorkomen)
|
Druk/MPa |
Temperatuur / °C |
Snelheid / m/s |
Medium |
|
|
Reciprocerende beweging |
Roterende beweging |
|||
|
≤100 |
-35~+100 (met bijpassende NBR O-ringen) |
≤6 |
≤2 |
Water, modder, ruwe olie, hydraulische olie, emulsie |
|
-20~+200 (met bijpassende O-ring FKM) |
||||
Wanneer u tijdens het gebruik van uw producten vragen of calamiteiten tegenkomt, kunt u te allen tijde contact opnemen met Ruichen. Wij bieden een hotline voor technisch advies die 7 x 24 uur per dag beschikbaar is voor het afhandelen van dringende technische problemen.
In het geval van een afdichtingslek, abnormale slijtage of een prestatiefout zal ons technische ondersteuningsteam onmiddellijk het reactieproces starten met een telefoontje of e-mail. Wij kunnen u voorzien van een voorlopig oordeel en oplossingen via videodiagnose op afstand, beeldanalyse en andere methoden. Voor complexe problemen beloven we binnen 48 uur een voorlopig analyserapport te geven en indien nodig technici naar de locatie te sturen om technische ondersteuning te bieden, en samen met u het probleem te onderzoeken totdat het probleem volledig is opgelost.
Materiaal selectie
1. Geschikte O-ringmaterialen zijn onder meer: R01 nitrilbutadieenrubber (NBR), R02 fluorrubber (FKM), enz.
2. Afdichtingsringmaterialen: standaardmateriaal PTFE4, andere optionele materialen omvatten PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, enz.
Bestelvoorbeeld
Bestelmodel RC2061-80*91.7*7.6-PTFE4-R01 Model - Asdiameter * Groefdiameter * Groefbreedte - Materiaalcode

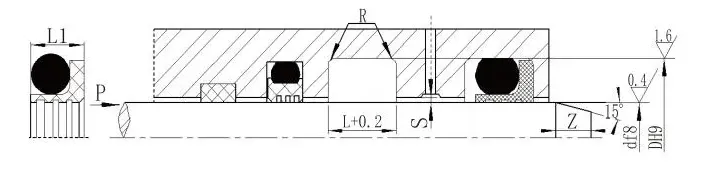

(a) Open structuur

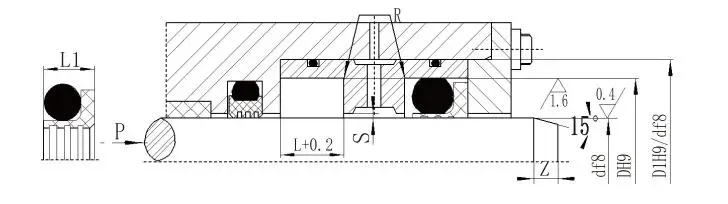

(b) Gesloten structuur
Specificaties (elke maat binnen het opgegeven bereik is beschikbaar)
|
Asdiameterbereik Standaardtype df8 RC2061 |
Asdiameterbereik Type zware belasting df8 RC2061-Z |
Groefdiameter DH9 |
Groefbreedte L+0,2 |
Afdichtingsbreedte L1 |
Afgeronde hoeken Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opmerking: 1. Voor asdiameters ≤ 30 mm wordt een open groefontwerp aanbevolen.
2. Bij gebruik voor roterende afdichtingen wordt een oppervlaktehardheid van HRC ≥ 58 voor de roterende as aanbevolen.
3. Voor drukken groter dan 30 MPa wordt een H8/8-passing aanbevolen voor de extrusiespleet.
