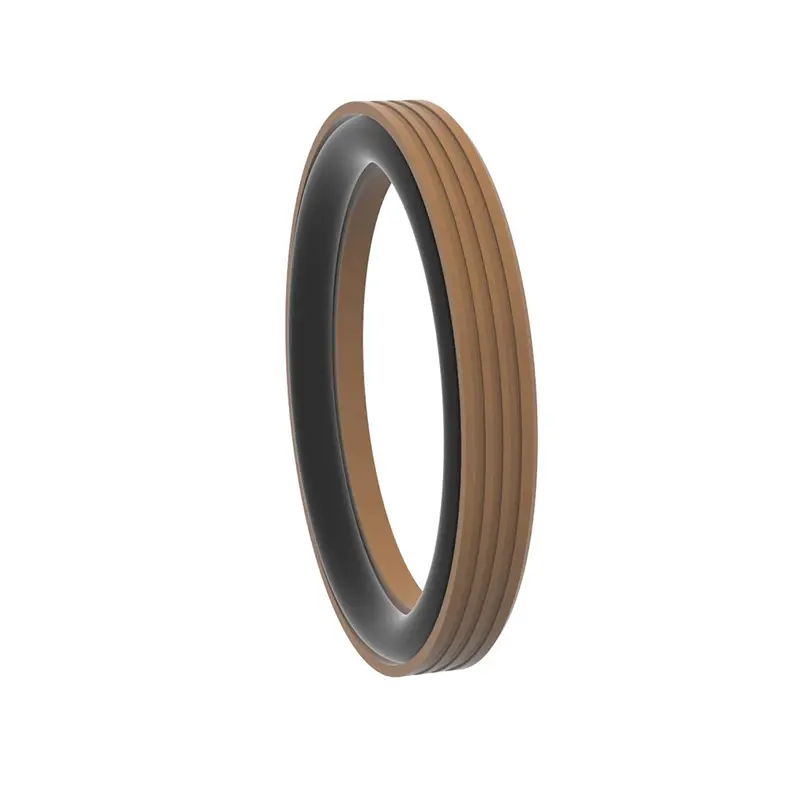

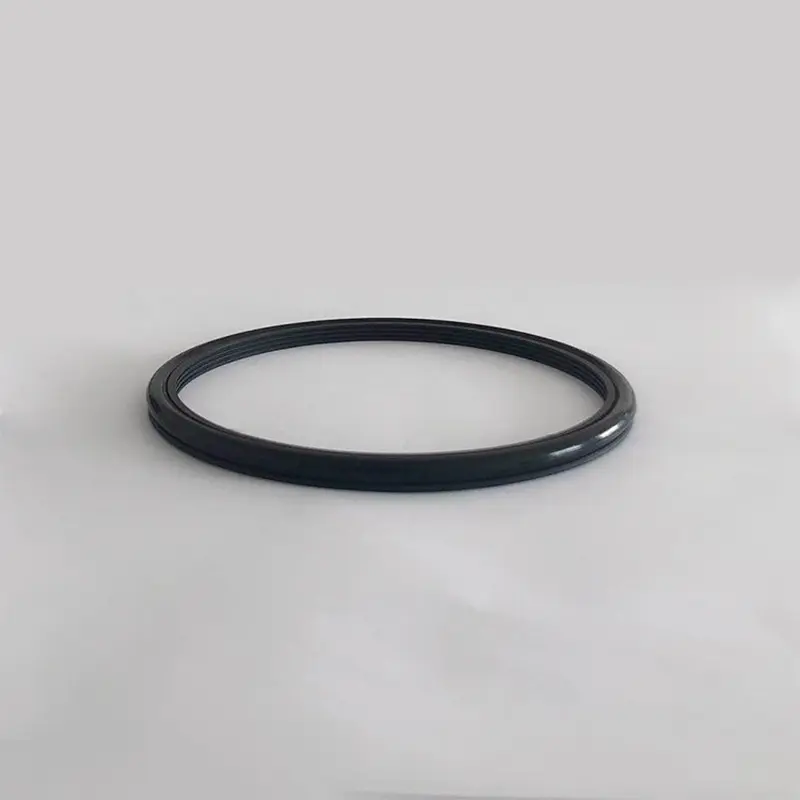

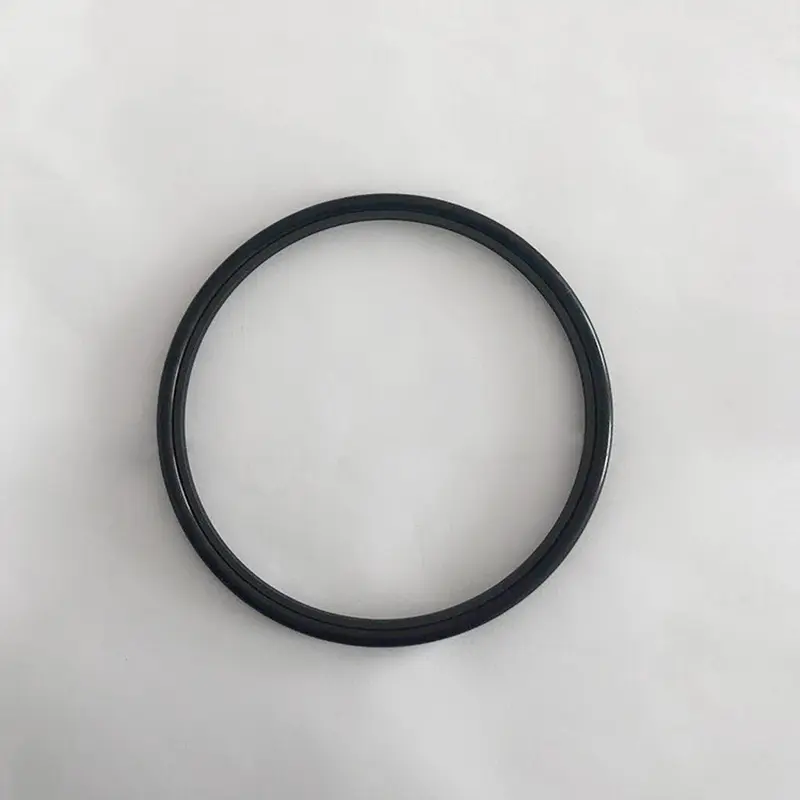

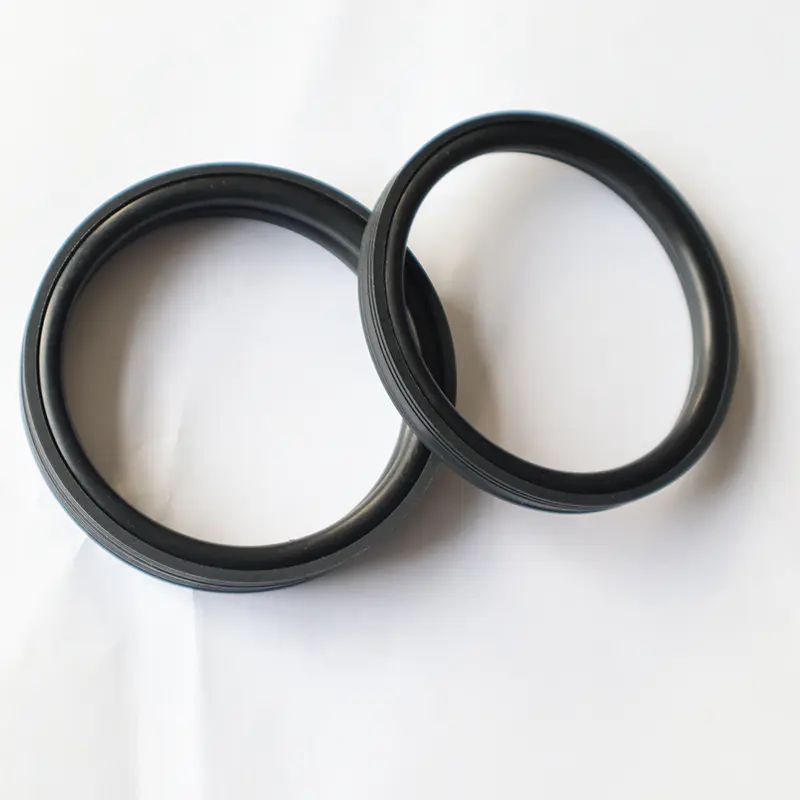

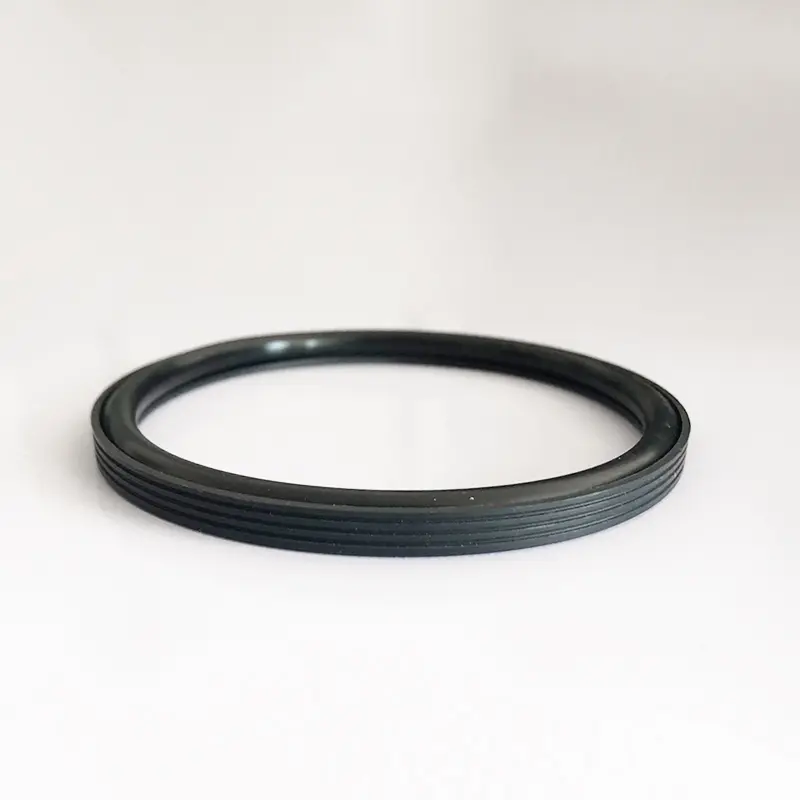

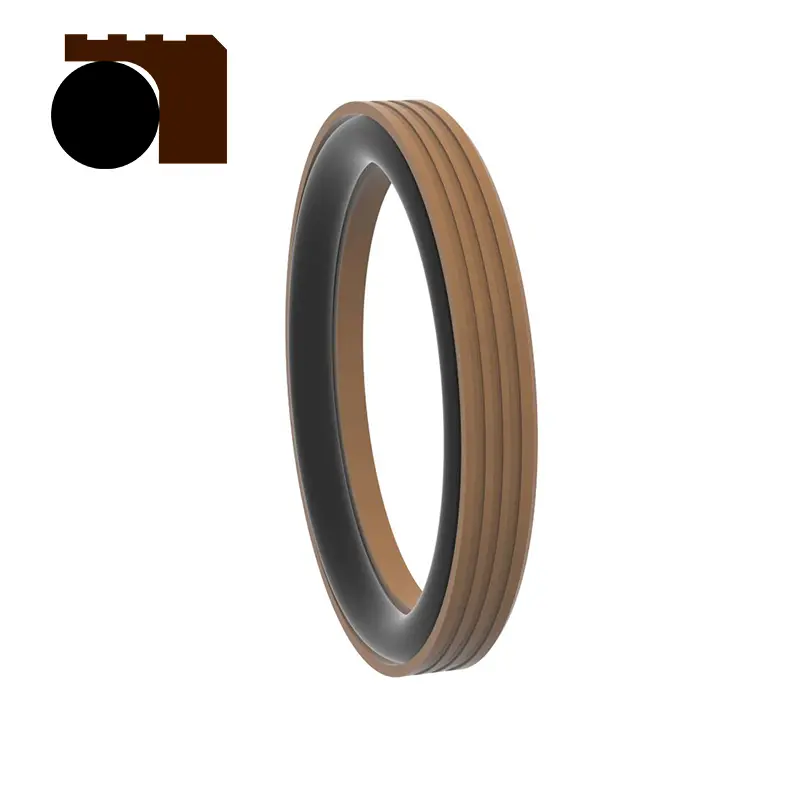

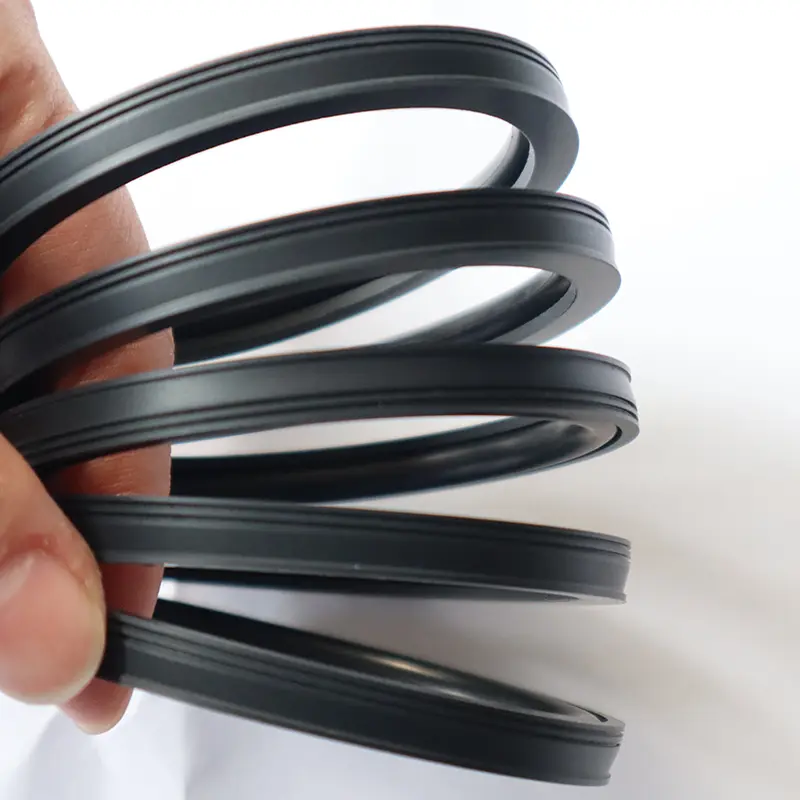

De RC2061 en RC2062 hogedrukafdichtingen voor cementslurry gelanceerd door Ruichen-afdichtingen zijn ontworpen om het hoofd te bieden aan complexe en harde cementafdichtingsomstandigheden.

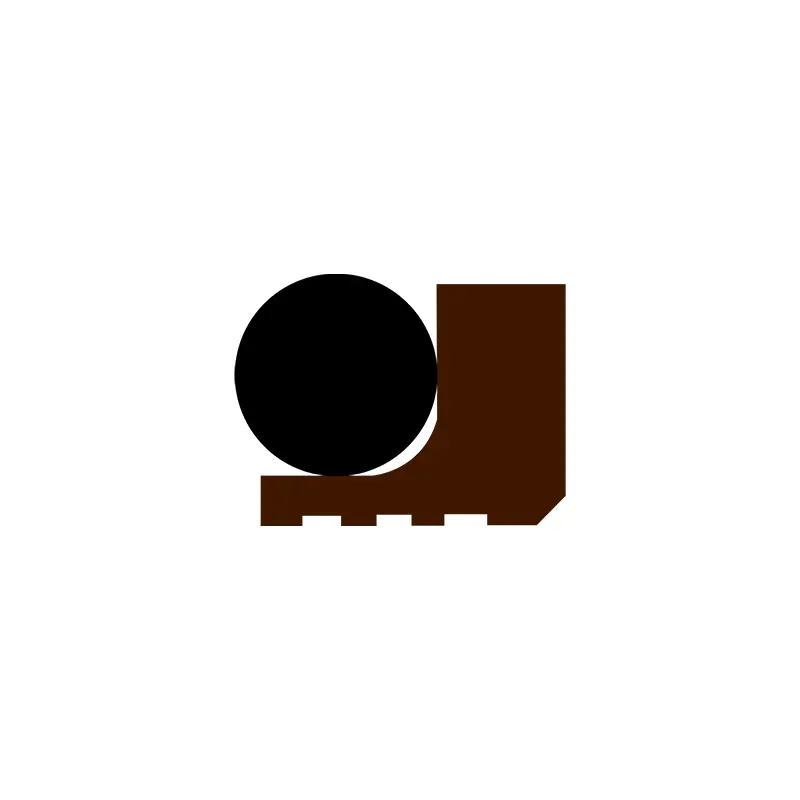

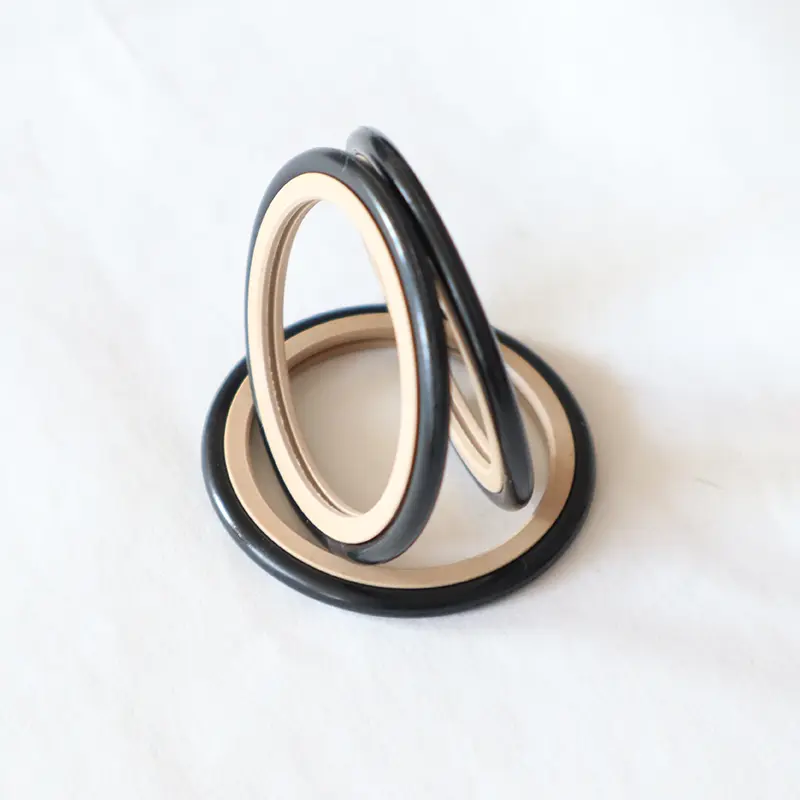

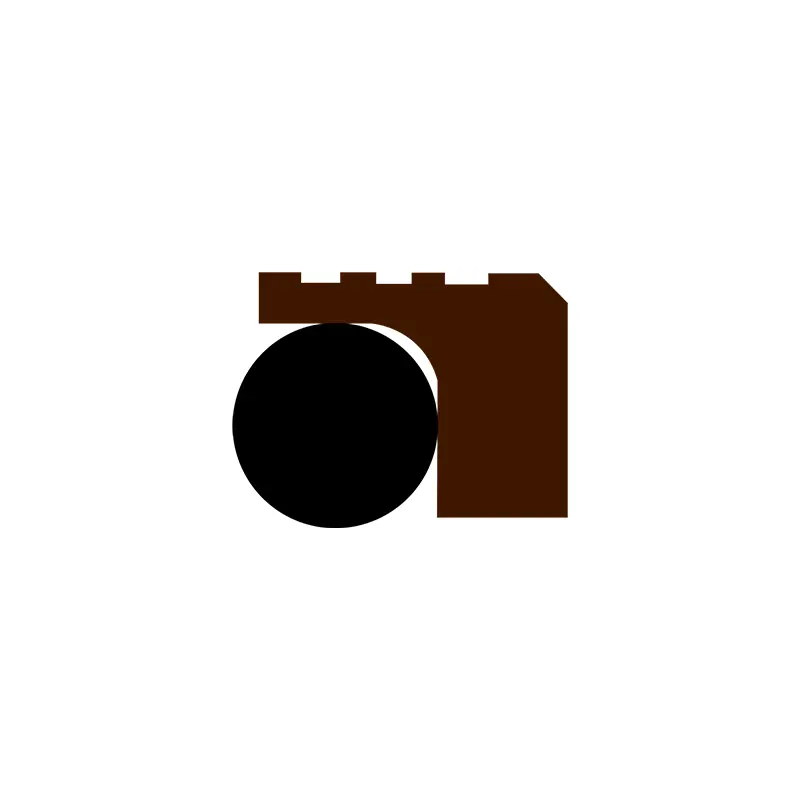

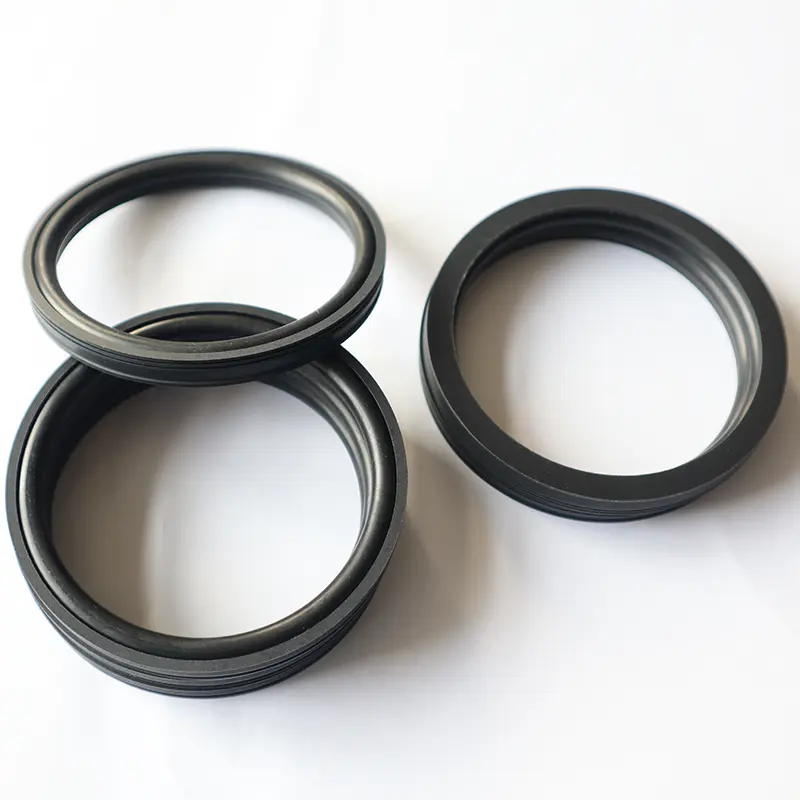

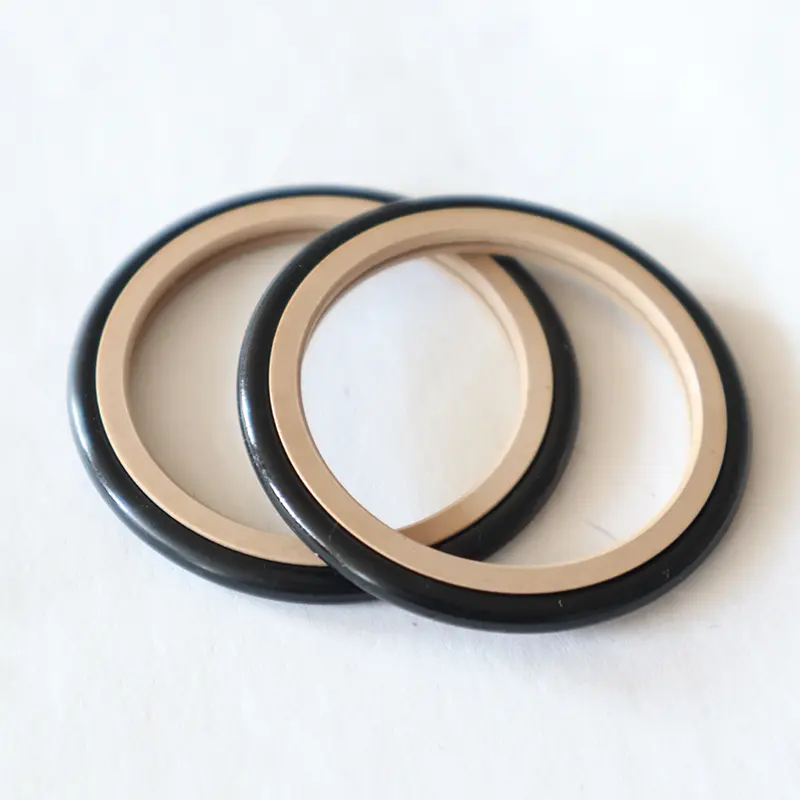

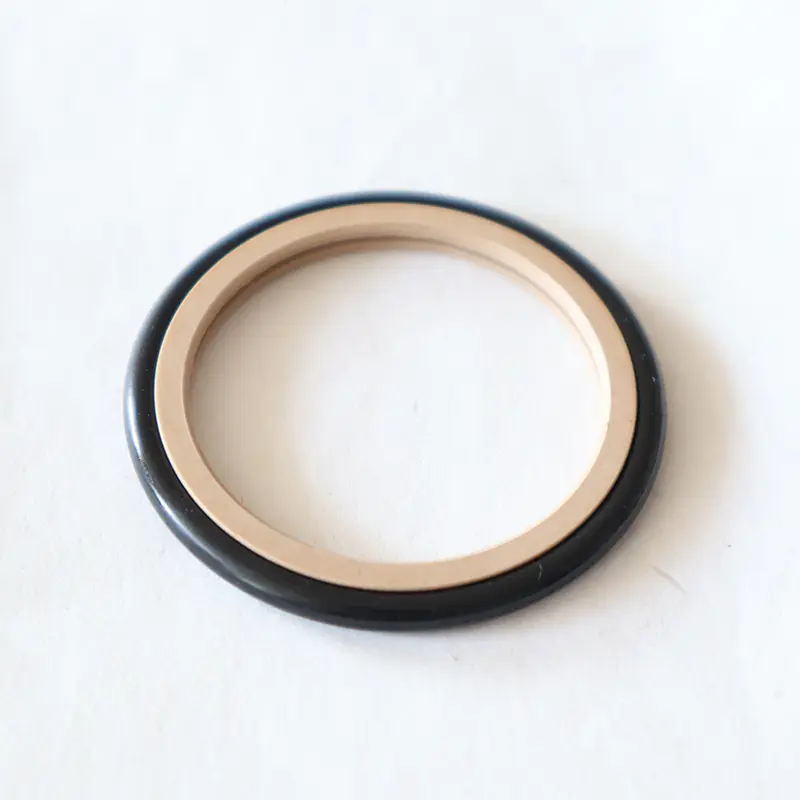

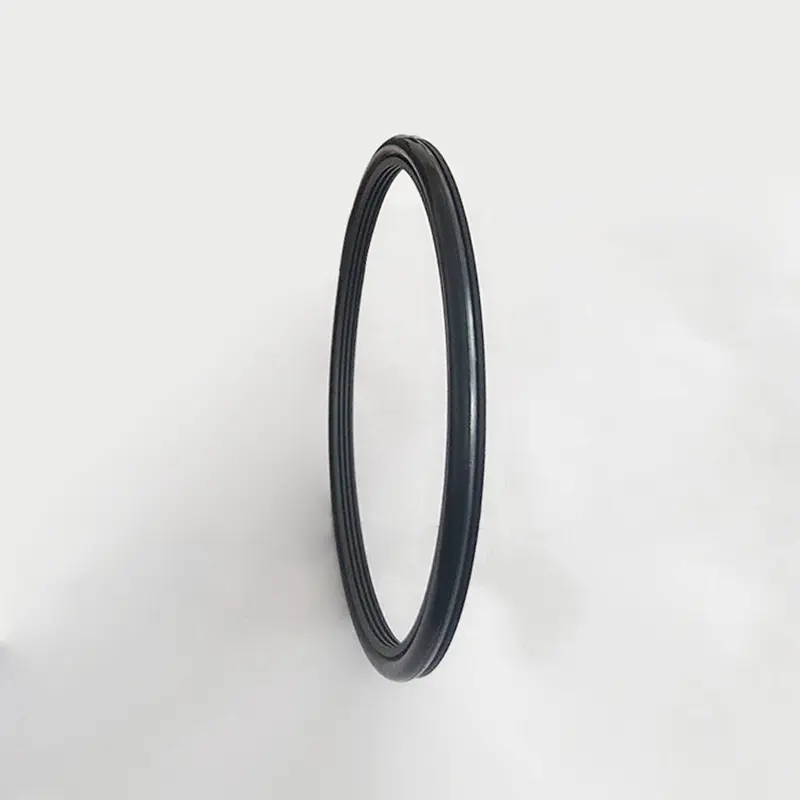

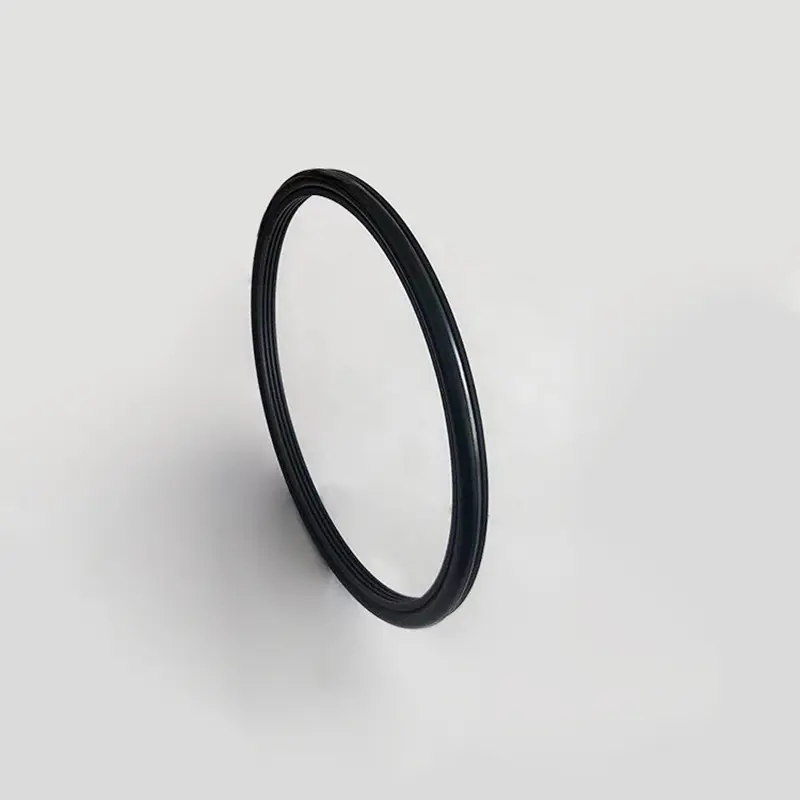

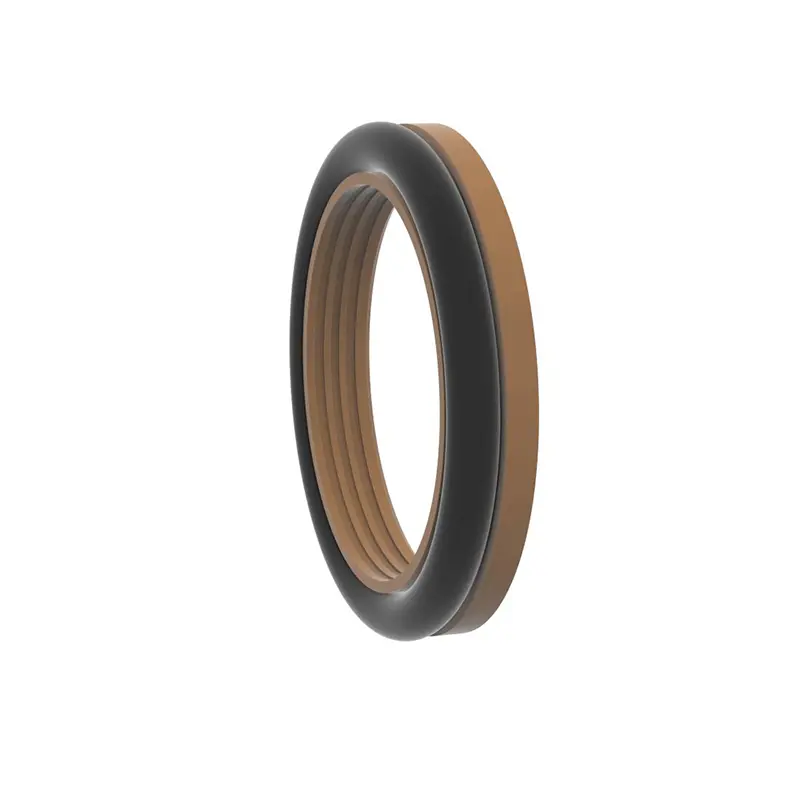

Deze twee producten hebben dezelfde structuur, die beide zijn samengesteld uit zorgvuldig ontworpen high-function engineering plastic getande afdichtingringen en O-ringen om eenrichtingsafdichting van hydraulische reciprocatie en roterende beweging te bereiken. Ze hebben een breed scala aan toepassingen en kunnen een belangrijke rol spelen in apparatuur zoals plunjerpompen, modderpompen, schroefboren, boorplatforms, olie -exploratieapparatuur en betonnen mengplanten.
In termen van prestaties kunnen onze hogedrukafdichtingen voor cementslurry veel voordelen tonen. De lange levenskenmerken verminderen de behoefte aan frequente vervanging van afdichtingsonderdelen en verlagen de onderhoudskosten van apparatuur; Lage wrijvingsprestaties zorgen voor een soepele werking van apparatuur en vermindert energieverlies; Goede afdichting voorkomt effectief cementlekkage en zorgt voor een stabiele werking van apparatuur; Kleine structurele ruimte is handig voor installatie en lay -out in beperkte ruimtes van verschillende apparatuur; Eenvoudige installatie, gebruik en onderhoud verbeteren de efficiëntie van het gebruik van apparatuur verder.
Voor kwaadaardige media zoals cementslurry kan het product het afdichtingseffect verbeteren door speciale afdichtingslip en dikte -optimalisatieontwerp. Bij gebruik voor afdichtingsmedia voor afdichtingen, om de afdichtingsprestaties en het leven van de componenten verder te verbeteren, raden we smering van vet tussen twee (of meer) afdichtingen aan. Deze twee hogedrukafdichtingen voor cementslurry zorgen voor een betrouwbare en efficiënte oplossing voor het afdichtingsprobleem van de hogedrukcement.
Productfuncties en toepassingen:
Bestel voorbeeld:
Bestelmodel RC2061-80x91.7x7.6-PTFE4-R01 Model-achtige diameter X Groove Diameter X Groove Breedt-Material Code
Bestelmodel RC2062-80X68.3X7.6-PTFE4-R01
Modelcilinderdiameter X Groove Diameter x groefbreedtemateriaalcode

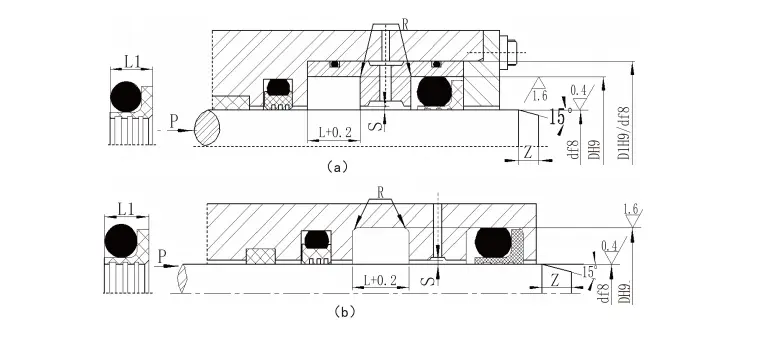

Specificaties:
| Schacht diameter bereik
Standaardtype D F8 RC2061 |
Schacht diameter bereik
Zware belasting D F8 RC2061-Z |
Groefdiameter D H9 |
Groefbreedte L+0.2 |
Afdichtingsbreed11 | Ronde hoeken Rmax |
Radiale klaring smax | Schuif Zan |
O-ring draaddiameter | ||
| <10mpa | <20MPa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| OPMERKING: 1. Voor asdiameter ≤30 mm wordt de open groef aanbevolen. | ||||||||||
| 2. Voor roterende afdichting wordt de oppervlaktehardheid van de roterende as aanbevolen HRC ≥58 te zijn. 3. Voor druk groter dan 30MPa wordt H8/F8 aanbevolen voor extrusiekloof. | ||||||||||
| Diafragmebereik
Standaard D H9 RC2062 |
Diafragmebereik
Zware belasting D H9 RC2062-Z |
Groefdiameter D H9 |
Groefbreedte L+0.2 |
Afdichtingsbreed11 | Afgeronde hoeken Rmax |
Radiale klaring smax | Schuif Zan |
O-ring draaddiameter | ||
| <10mpa | <20MPa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Opmerking: 1. Voor cilinderdiameters ≤ 30 mm worden open groeven aanbevolen. | ||||||||||
| 2. Voor druk van meer dan 30 MPa wordt H8/F8 aanbevolen voor extrusieverruiming. | ||||||||||
| Hogedrukafdichtingen voor arbeidsomstandigheden van cement slurry | ||||||
| Profiel | Model | Druk MPA |
Temperatuur (℃) | Snelheid (mevrouw) |
Media | |
| Beantwoordelijke beweging | Rotatiebeweging | |||||
 |
RC2061 | ≤100 | -35 ~+100 (bijpassende O-ring NBR) | ≤6 | ≤2 | Water, modder, ruwe olie, hydraulische olie, emulsie, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (bijpassende O-ring NBR) | ≤6 | ≤2 | Water, modder, ruwe olie, hydraulische olie, emulsie, etc. |
| -20 ~+200 (bijpassende O-ring FKM) | ||||||
