Hoge druk eindflensafdichtingen

Hoge druk -eindflensafdichtingen zijn de betrouwbare oplossingen die Ruichen -afdichtingen u kunnen bieden. Als een fabrikant die gespecialiseerd is in de productie en ontwikkeling van afdichtingen, kunnen onze producten worden gebruikt voor waterdrukafdichtingen, met een lange levensduur, goede afdichting, hoge druk en zelfs ultrahoge drukweerstand, compacte structuur en kleine ruimtebezetting en andere gemeenschappelijke voordelen. De modellen van de productonderverdeling zijn divers, welkom om contact met ons op te nemen om de oplossing te krijgen die bij u past.

Stuur onderzoek

Productomschrijving

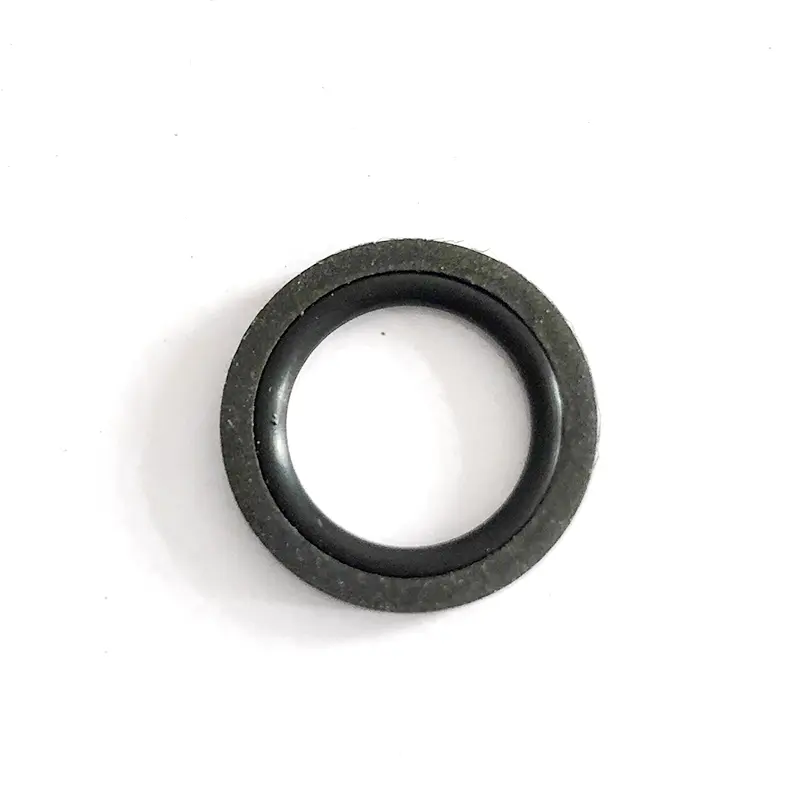

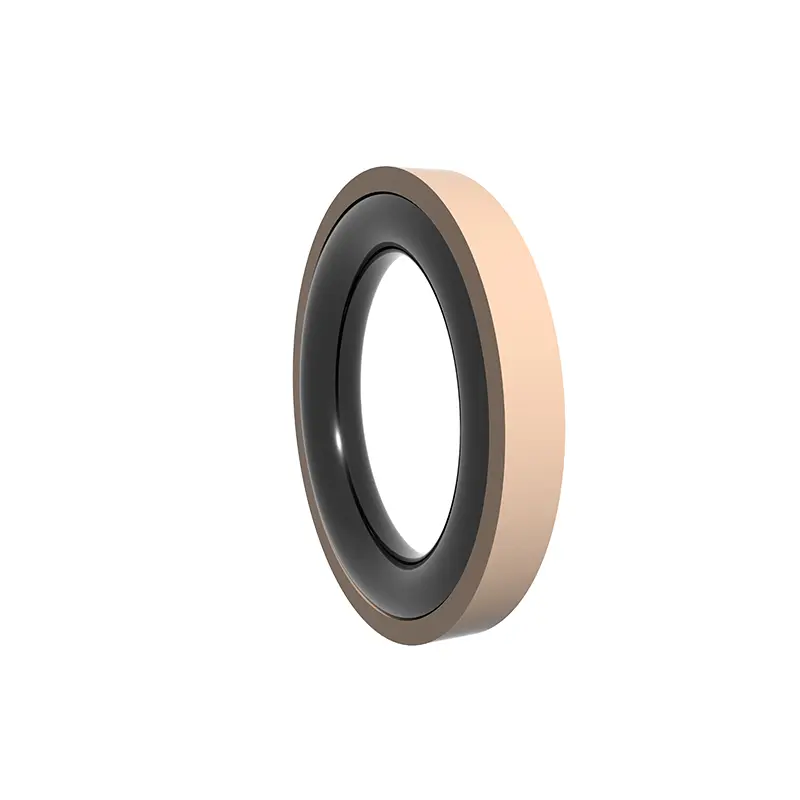

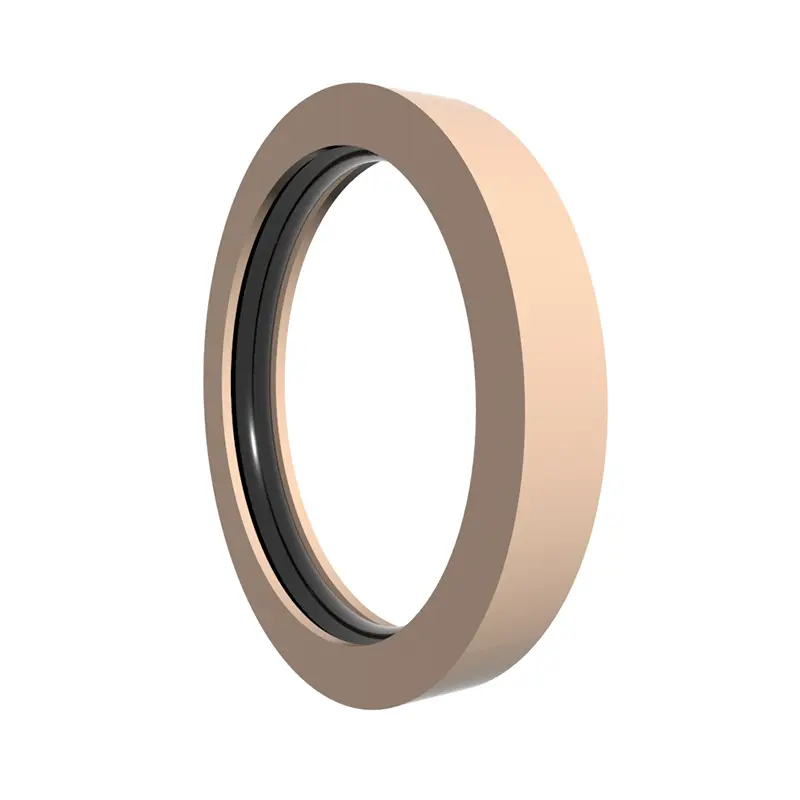

Onze Ruichen SEALS Hogedruk -eindflensafdichtingen hanteren innovatief ontwerp om betere productprestaties te bieden. De kern is een combinatie van gevulde of gemodificeerde PTFE-materiaal speciaal gevormde afdichtring en O-vormige (rubberen) ring, die geschikt is voor axiale (uiteinde), flens eenrichtingsstatische (druk) afdichtings- en waterdrukafdichtingsbehoeften.

Hoge druk-eindflensafdichtingen hebben aanzienlijke voordelen, lange levensduur, lagere onderhoudskosten, uitstekende afdichting om media-lekkage, hoge druk en ultrahoge drukweerstand te voorkomen om te voldoen aan extreme werkomstandigheden en prachtige structuur voor eenvoudige installatie.

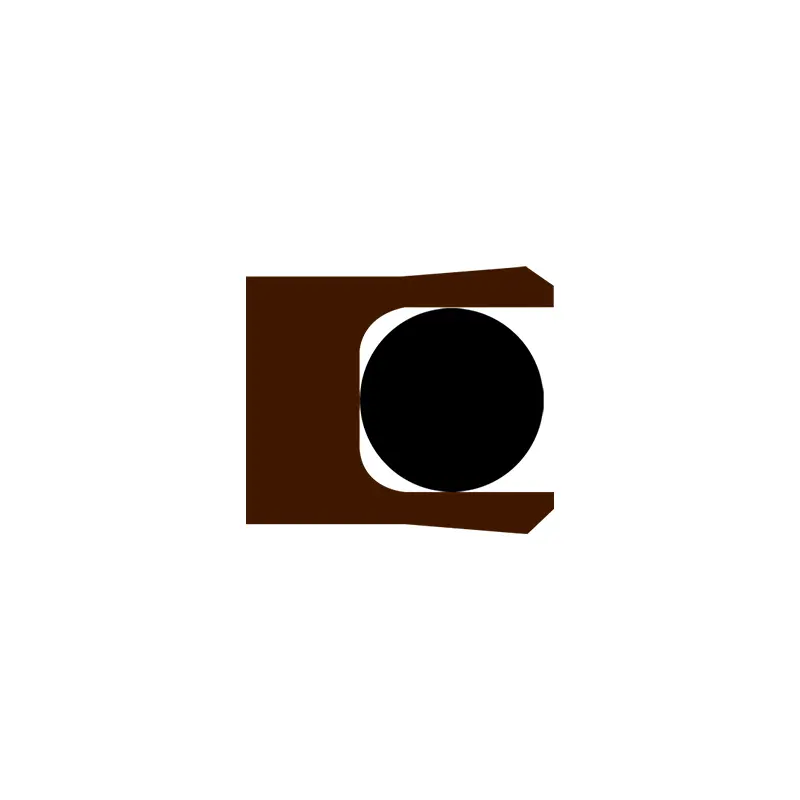

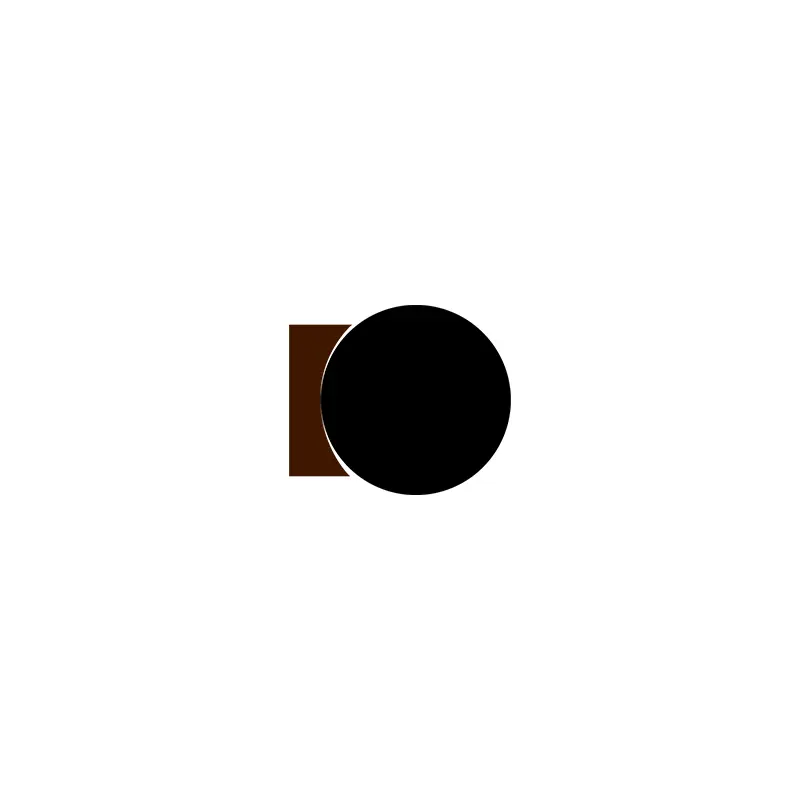

Volgens verschillende werkomstandigheden hebben we onderverdeeld modellen gemaakt waar u uit kunt kiezen: RC2871-serie (rechterhoekring en O-vormige rubberen ring) is verdeeld in A- en B-typen om het hoofd te bieden aan verschillende drukscenario's; RC2872-serie (C-vormige afdichtring en O-vormige rubberen ring) is geschikt voor statische drukafdichting; RC2873 (versterkte rechterhoekafdichtingsring en O-vormige rubberen ring) is gespecialiseerd in ultrahoge druk statische afdichting; RC2874 (Y-vormige afdichtring en O-vormige rubberen ring) zorgt voor de stabiliteit van ultrahoge drukafdichting; RC2875-serie (voetvormige afdichtring en O-vormige rubberen ring) is verdeeld in A- en B-typen om aan verschillende statische afdichtingsbehoeften te voldoen.

Sommige speciale combinaties zitten vol met hoogtepunten, zoals de gemodificeerde voetvormige afdichtring met O-ring, die pre-compressie en flensstructuur gebruikt om een betere afdichting te bereiken bij hogere drukken en bestand tegen hoge en ultrahoge drukken; Hetzelfde geldt voor de combinatie van C-vormige en versterkte rechterhoekafdichtingsringen en O-ringen, wat een betrouwbare oplossing biedt voor het afdichtingsprobleem van de hogedrukuiteinde (flens) in alle richtingen.

Productfuncties en toepassingen:

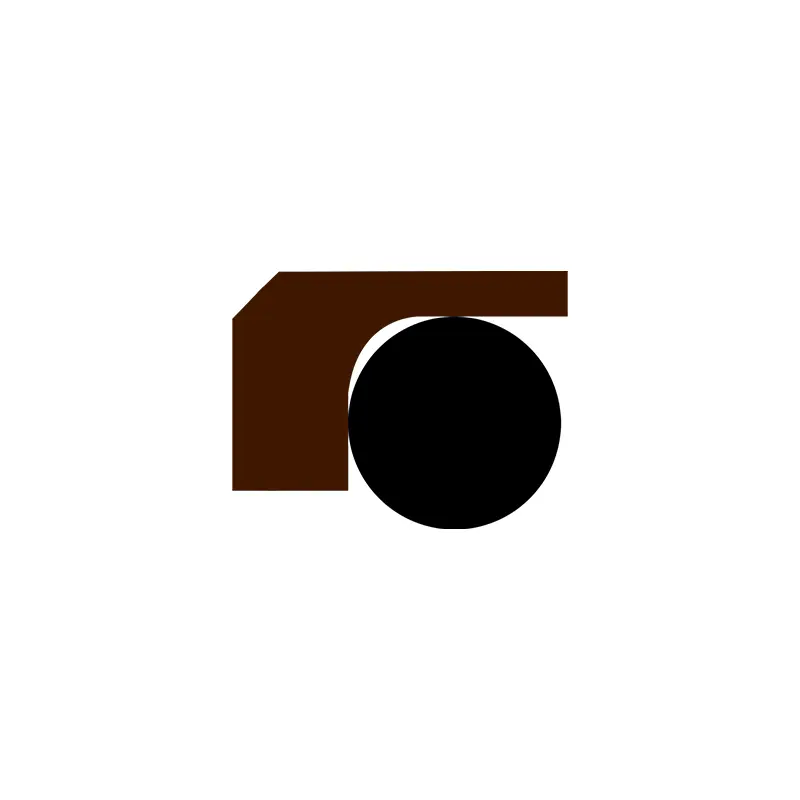

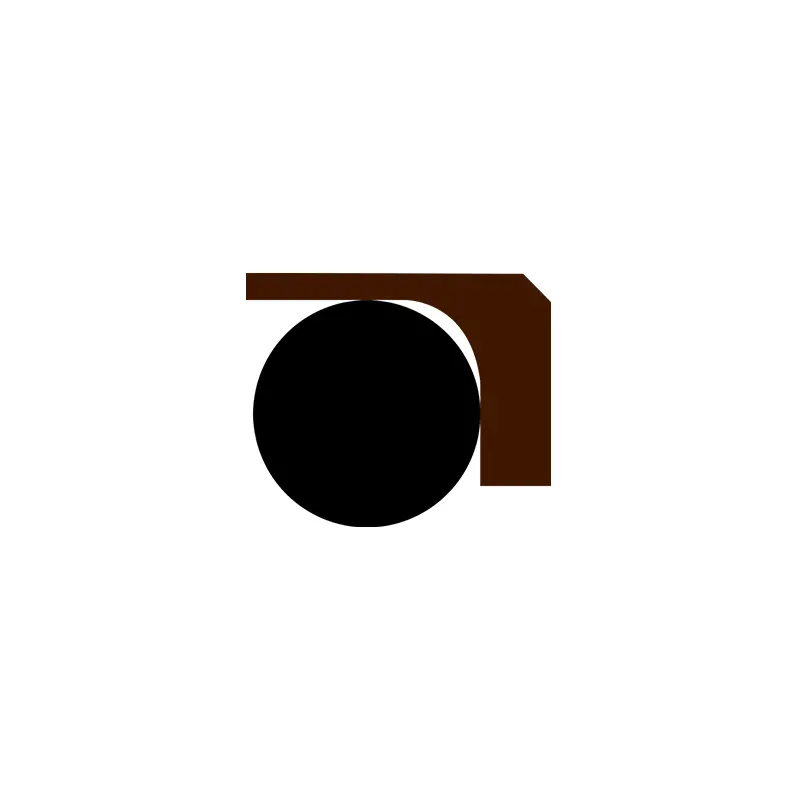

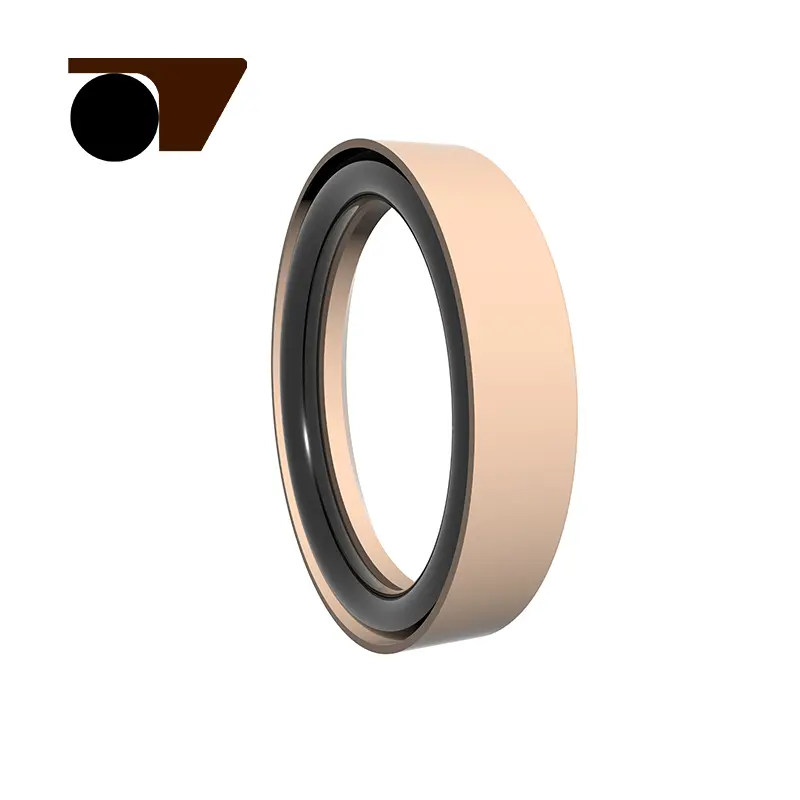

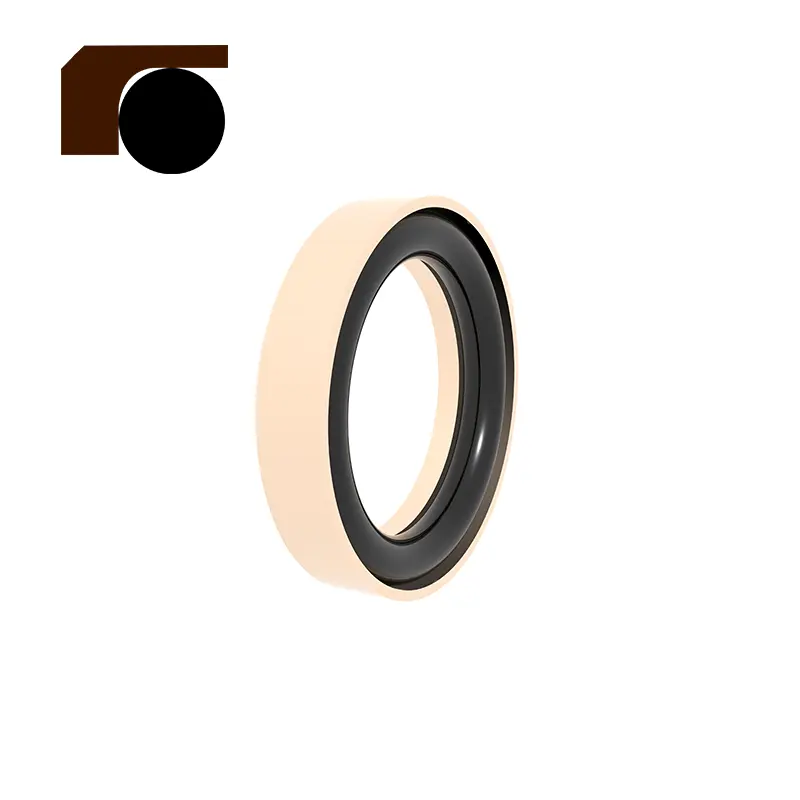

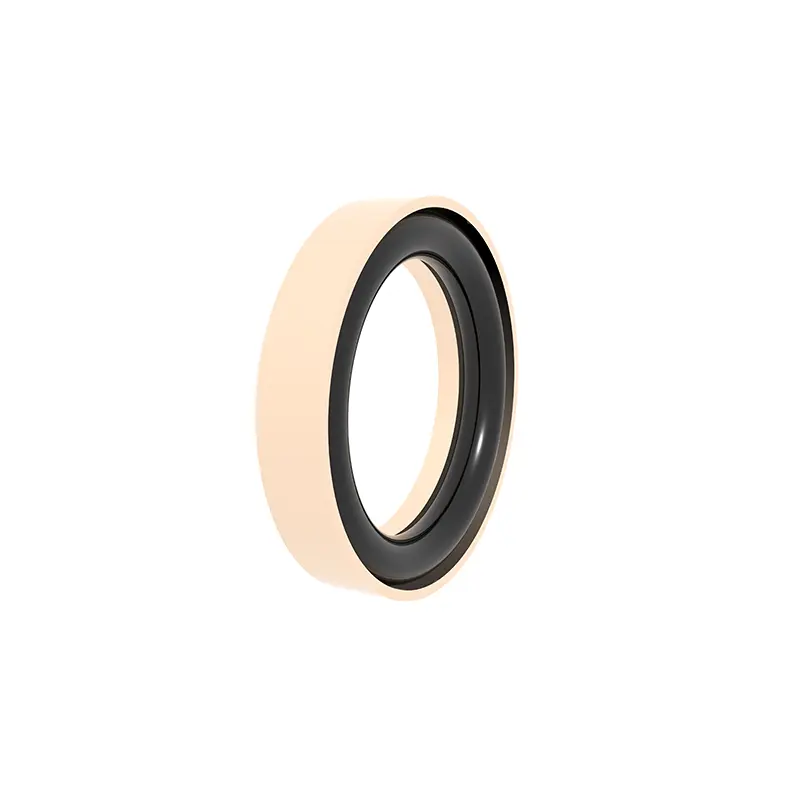

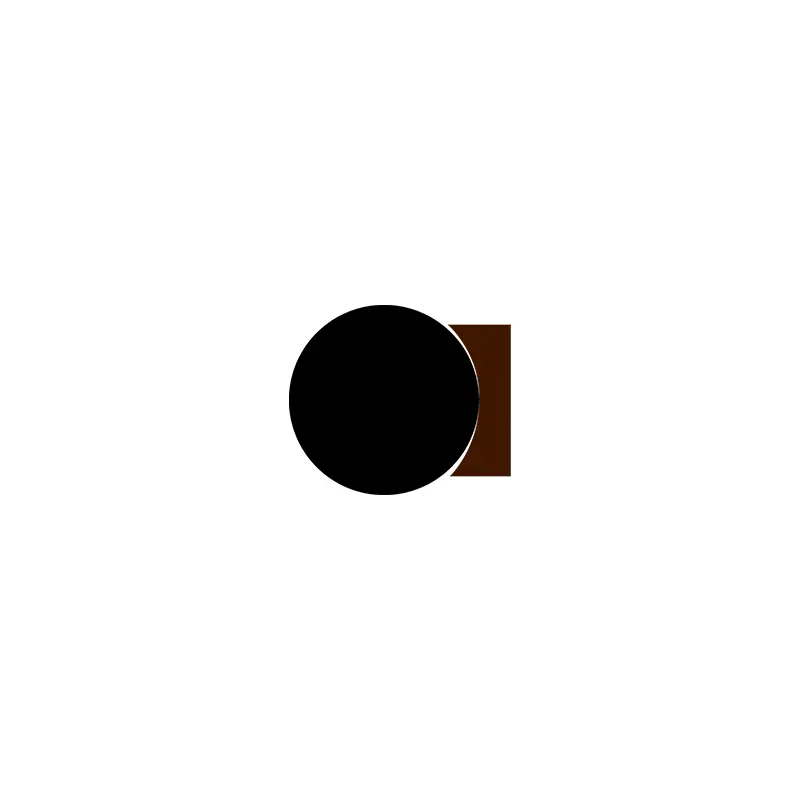

Deze afdichting bestaat uit een rechterhoekafdichtingsring gemaakt van PTFE en een O-ring. De O-ring is vooraf gecomprimeerd om een klemkracht te genereren om afdichting te bereiken. De klemkracht van de afdichting neemt toe onder druk, dat wil zeggen, hoe hoger de druk, hoe beter de afdichting. Omdat de slipring een zijribstructuur aanneemt, zal de O-ring niet worden uitgeknipt en kan de hoge druk worden weergegeven.

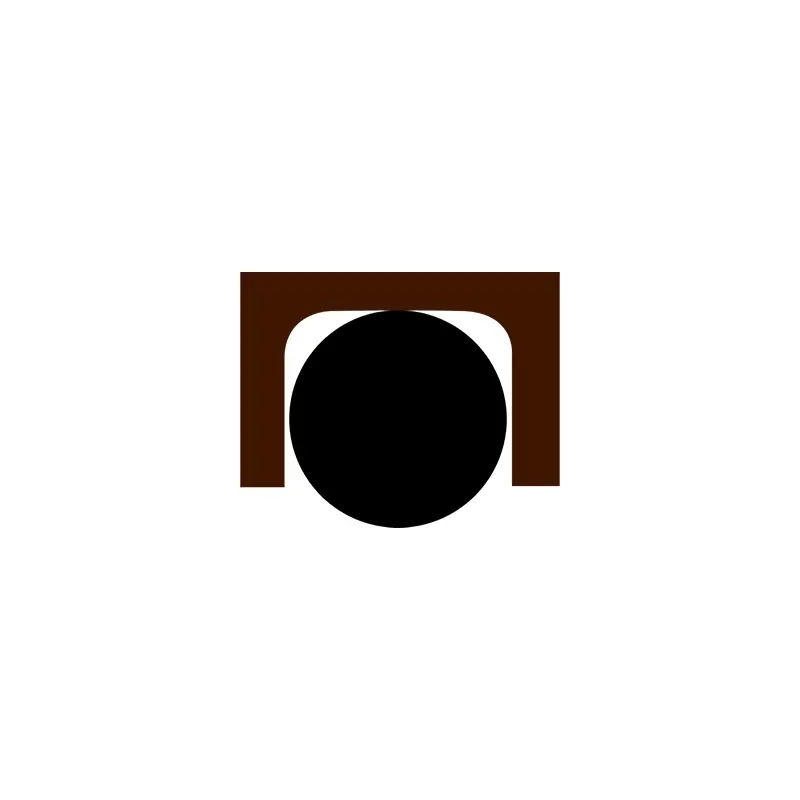

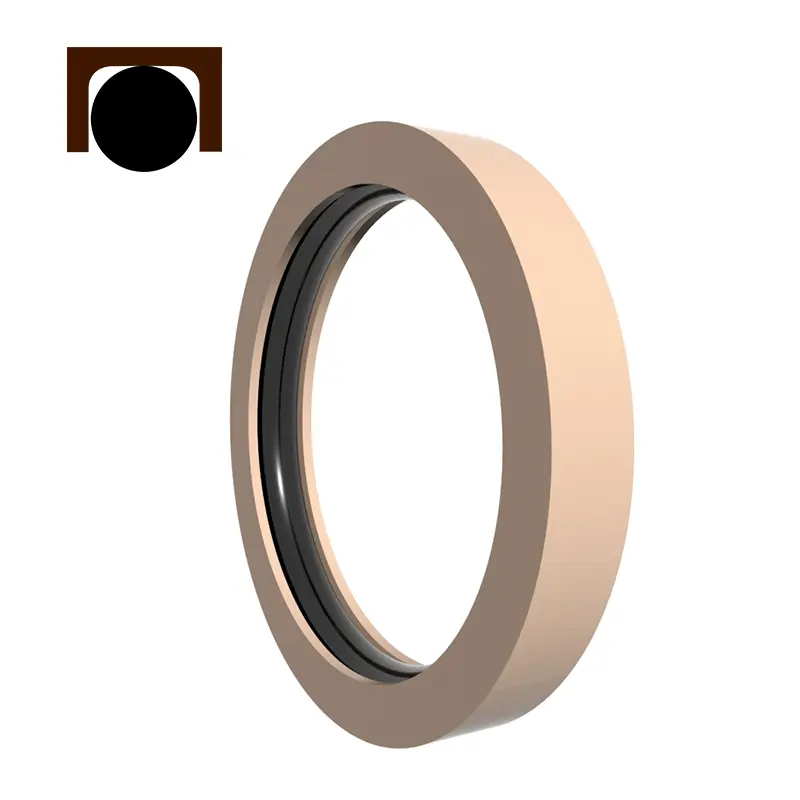

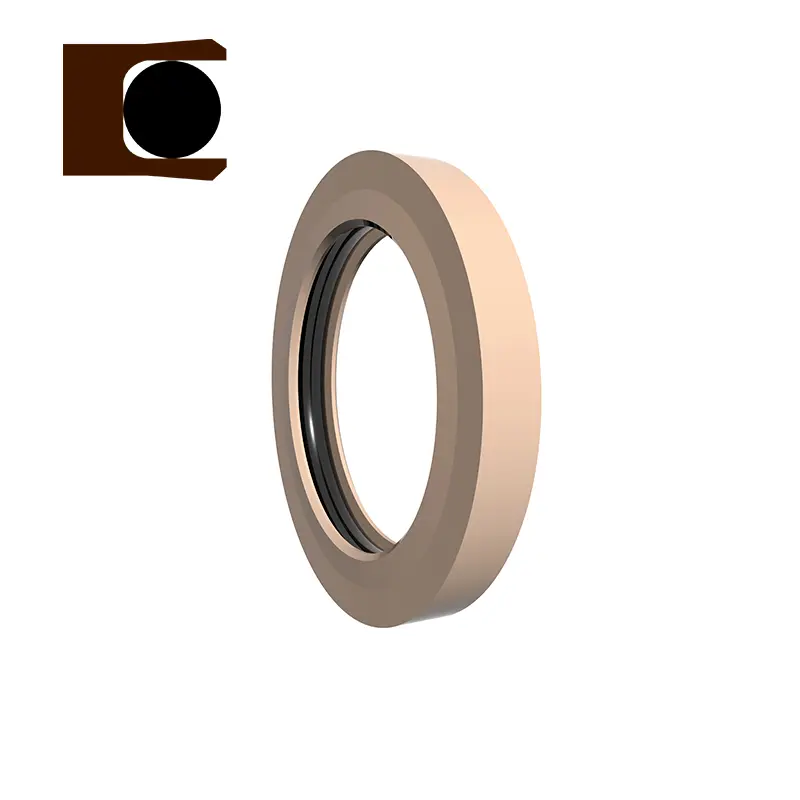

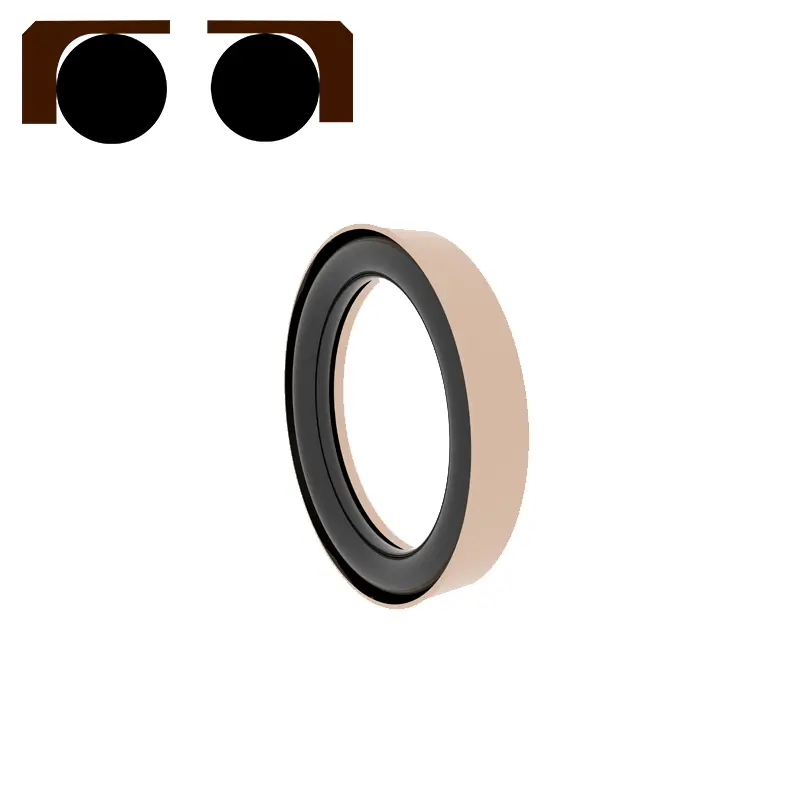

Deze afdichting bestaat uit een PTFE C-vormige afdichtring en een O-ring. De O-ring is vooraf gecomprimeerd om een klemkracht te genereren om afdichting te bereiken. De klemkracht van de afdichting neemt toe onder druk, dat wil zeggen, hoe hoger de druk, hoe beter de afdichting. Omdat de slipring een dubbelzijdige ribstructuur aanneemt, zal de O-ring niet worden uitgehakt en kan de hoge druk worden weergegeven.

RC2873

RC2874

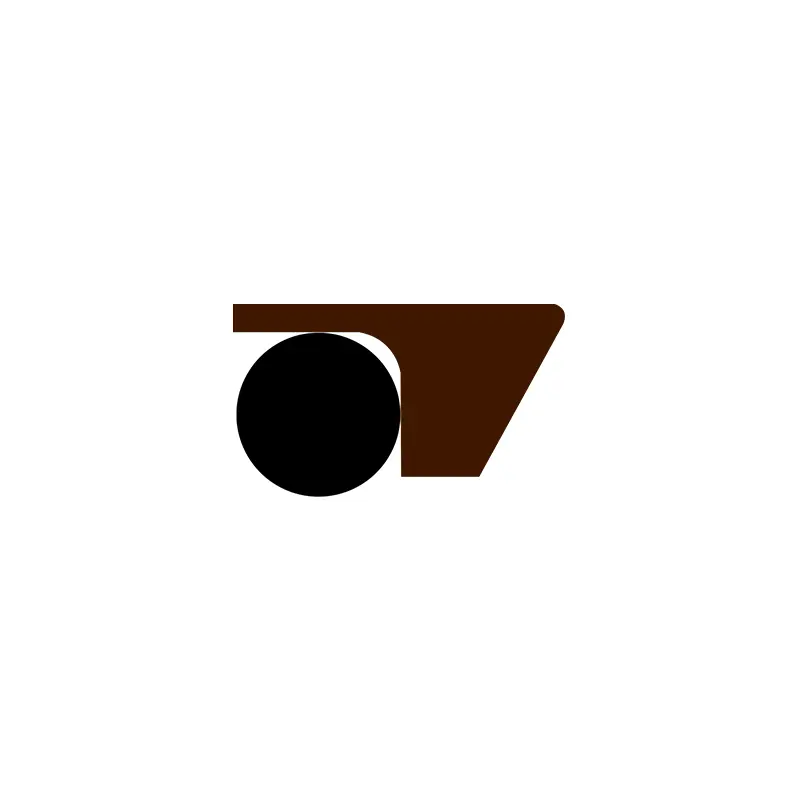

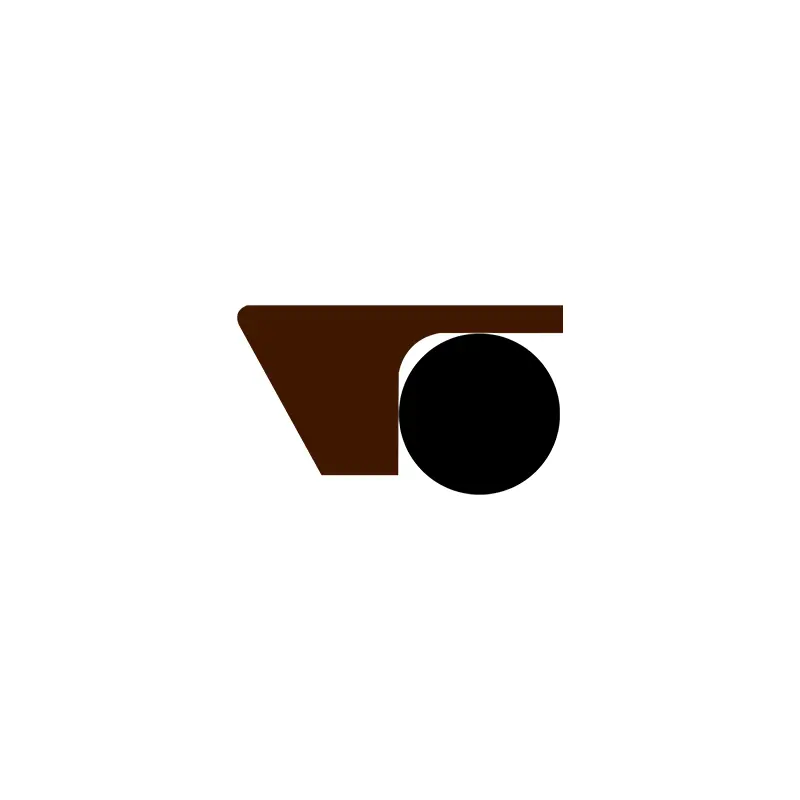

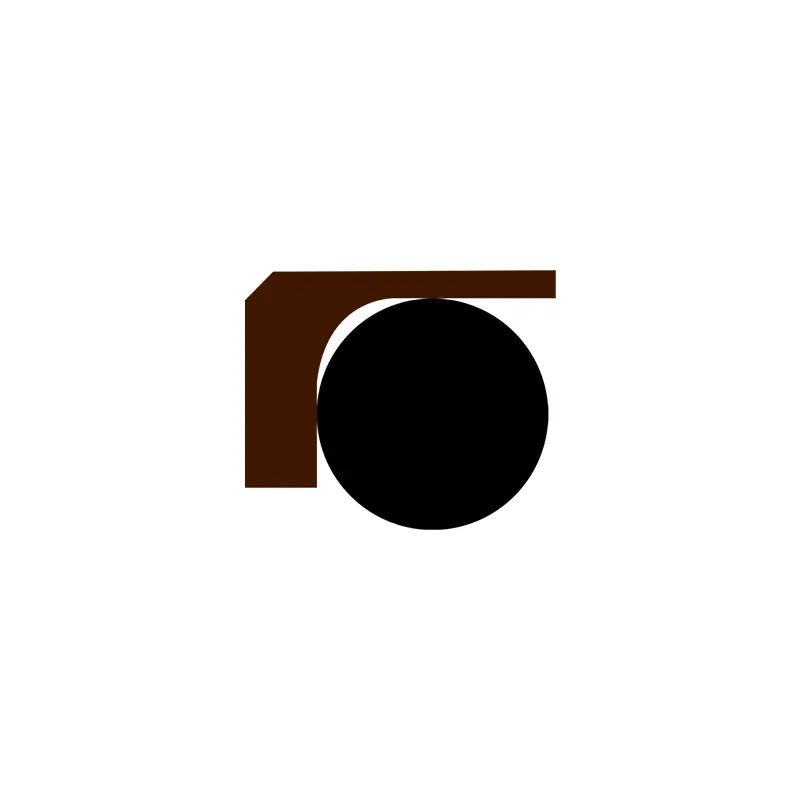

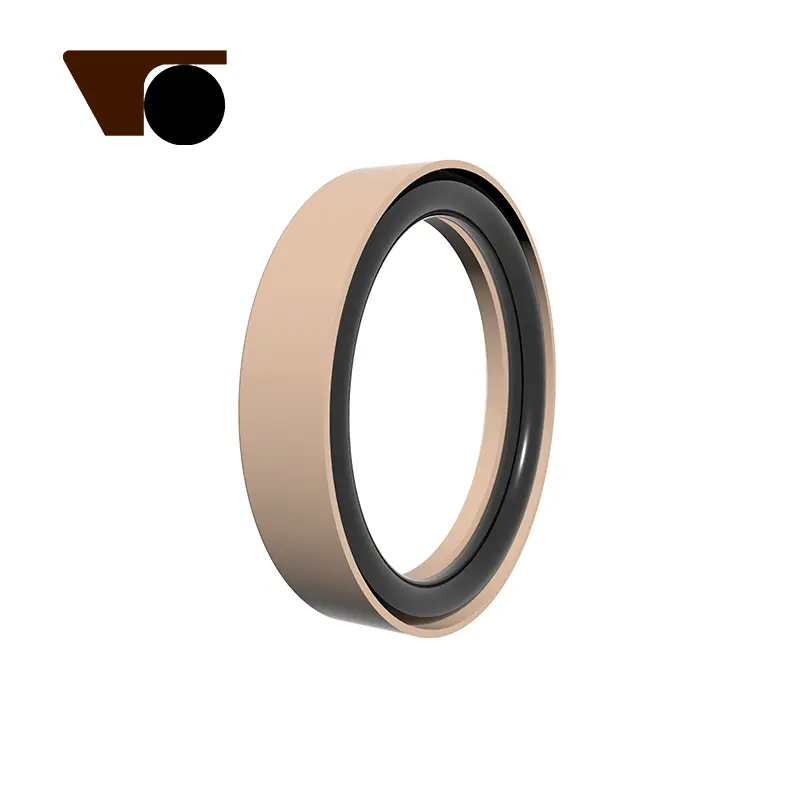

Deze afdichting bestaat uit een voetvormige afdichtring gemaakt van gemodificeerd PTFE-materiaal en een O-ring. De O-ring is vooraf gecomprimeerd om een klemkracht te genereren om afdichting te bereiken. De klemkracht van de afdichting neemt toe onder druk, dat wil zeggen, hoe hoger de druk, hoe beter de afdichting. Omdat de slipring een zijvoetvormige ribstructuur aanneemt, zal de O-ring niet worden uitgeknipt en kan de hoge en ultrahoge druk worden weerstaan.

Specificaties:

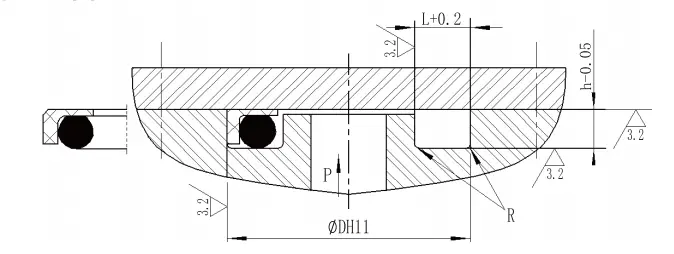

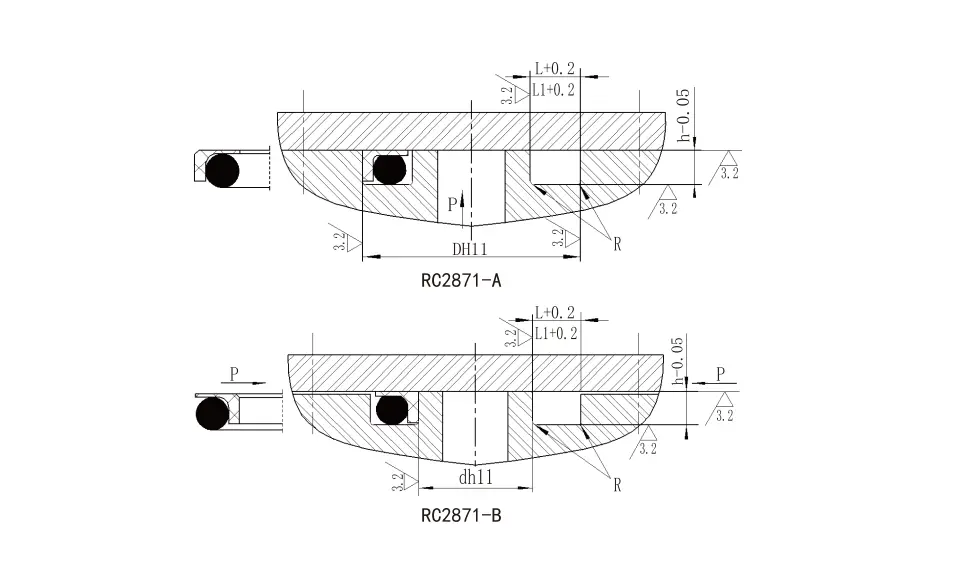

RC2871-A specificaties voor interne druktype (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik D H11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Groefbreedte L1+0.2 druk> 80mpa	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B externe druktype specificaties (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik Dh11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Groove width l1+0.2 druk> 80mpa	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

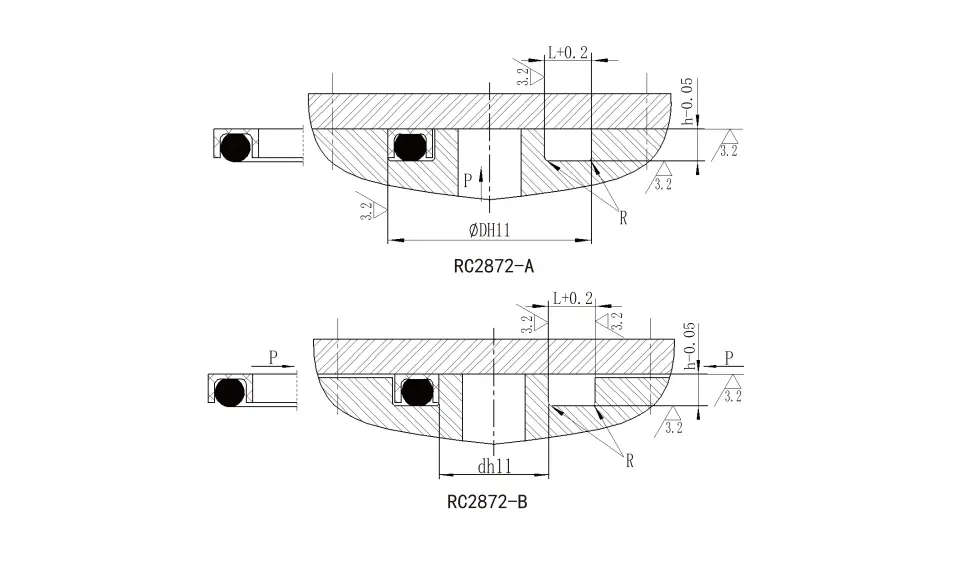

RC2872-A interne druktype specificaties (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik D H11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B externe druktype specificaties (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik D H11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Afgeronde hoeken R	O-ring draaddiameter d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Buitenafdiameterbereik IE11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Buitenafdiameterbereik IE11	Groove diepte h^-⁰^.05	Groefbreedte L^+0.2	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

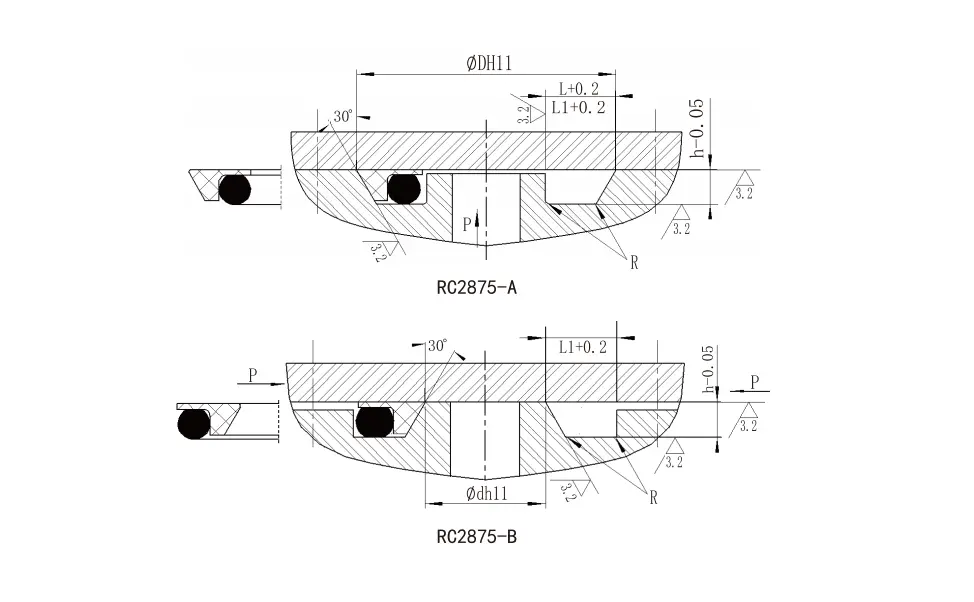

RC2875-A interne druktype specificaties (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik D H11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Groove width l1+0.2 druk> 100 mpa	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B externe druktype specificaties (alle specificaties binnen het parameterbereik zijn beschikbaar)
Buitenafdiameterbereik D H11	Groove diepte h^-0.05	Groefbreedte L^+0.2	Groove width l1+0.2 druk> 100 mpa	Afgeronde hoeken Rmax	O-ring draaddiameter d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Hoge druk eindflens van toepasbare werkomstandigheden
Profiel	Model	Druk (MPA)	Temperatuur (℃)	Media
	RC2871-A	≤300	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2871-B	≤300	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2872-A	≤100	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2872-B	≤100	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2873	≤200	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2874	≤300	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2875-A	≤300	-35 ~+100 (bijpassende O-ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2875-B	≤300	-35 ~+100 (bijpassende rechthoekige ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende rechthoekige ring FKM)
	RC2879-A	105	-35 ~+100 (bijpassende rechthoekige ring NBR)	Hydraulische olie, emulsie, water, gas, etc.
			-20 ~+200 (bijpassende O-ring FKM)
	RC2875-B	105	-35 ~+100 (bijpassende O-ring NBR) -20 ~+200 (bijpassende O-ring FKM)	Hydraulische olie, emulsie, water, gas, etc.
