Onze draaiafdichtingsgeleider wordt veel gebruikt in hydraulische cilinders, pneumatische systemen, industriële machines en andere velden. We kunnen op maat gemaakte oplossingen bieden op basis van de behoeften van de klant om de efficiëntie van apparatuur te verbeteren en de betrouwbaarheid van de afdichting te verbeteren. Volgens verschillende kenmerken hebben we de ring van de draaiafdichtingsgids in verschillende modelsreeksen verdeeld.

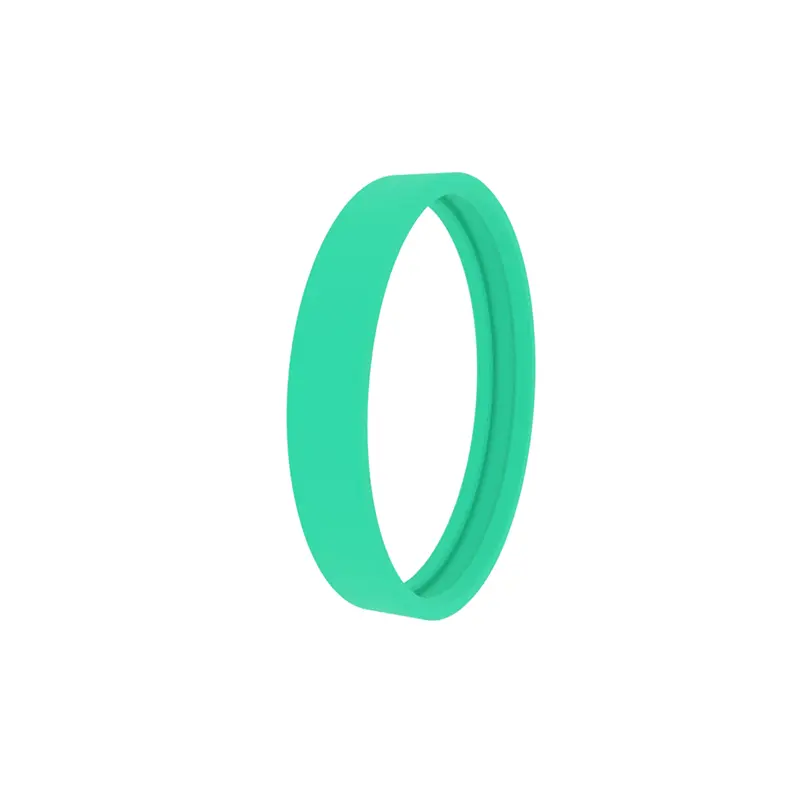

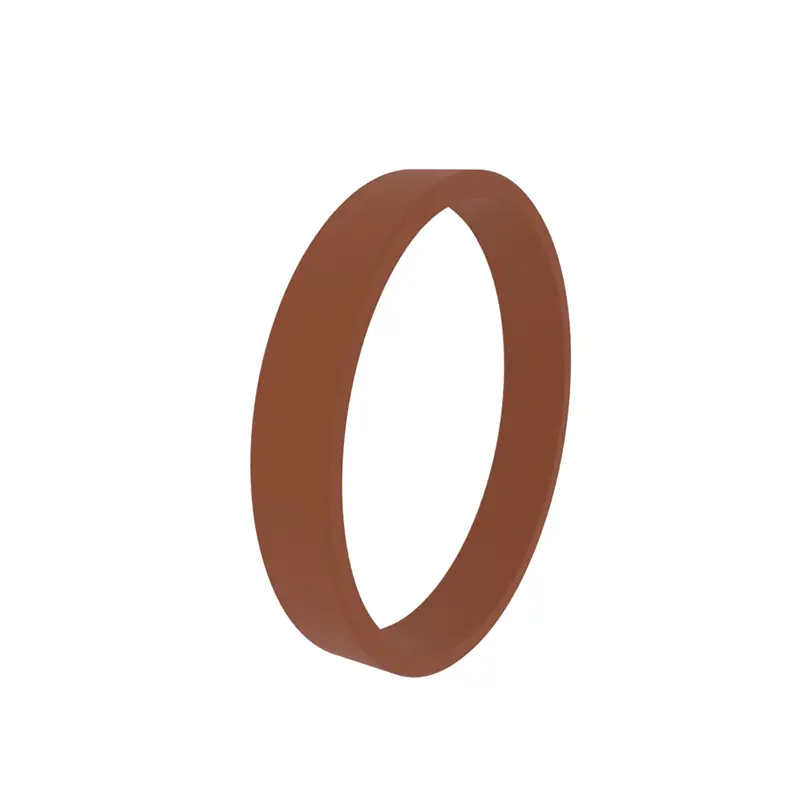

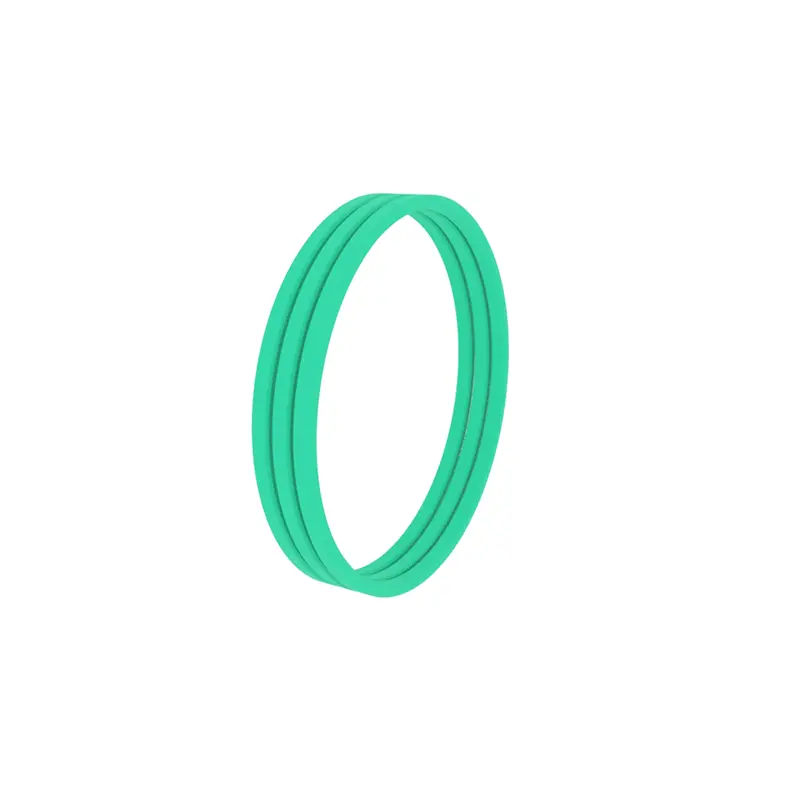

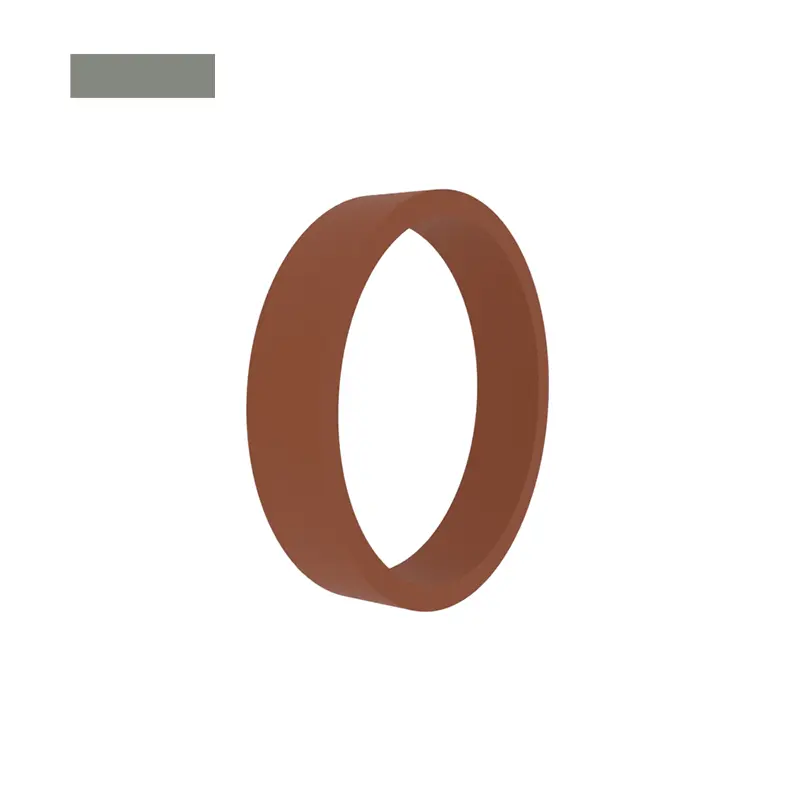

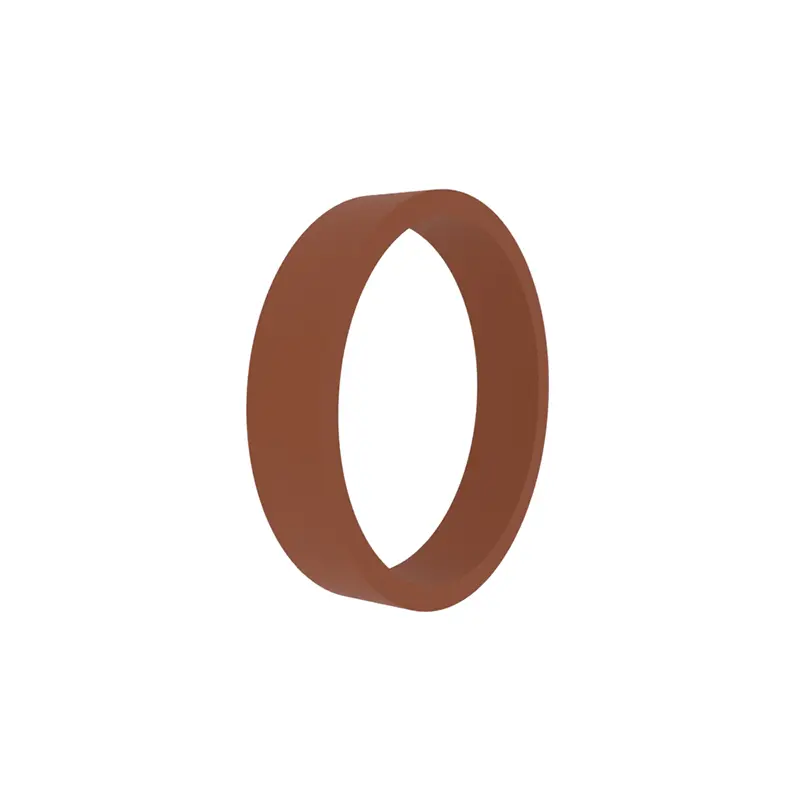

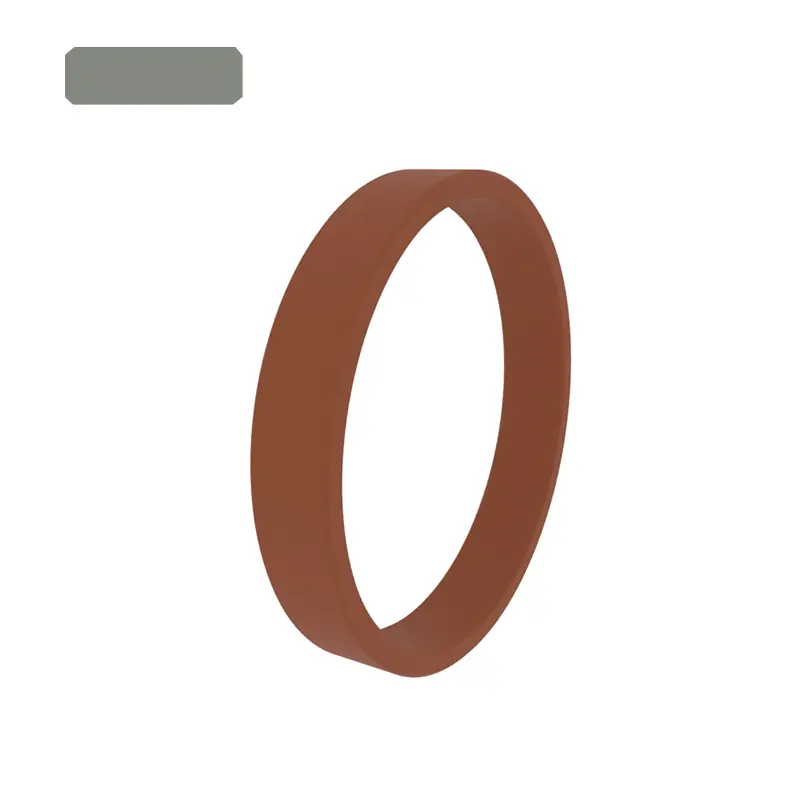

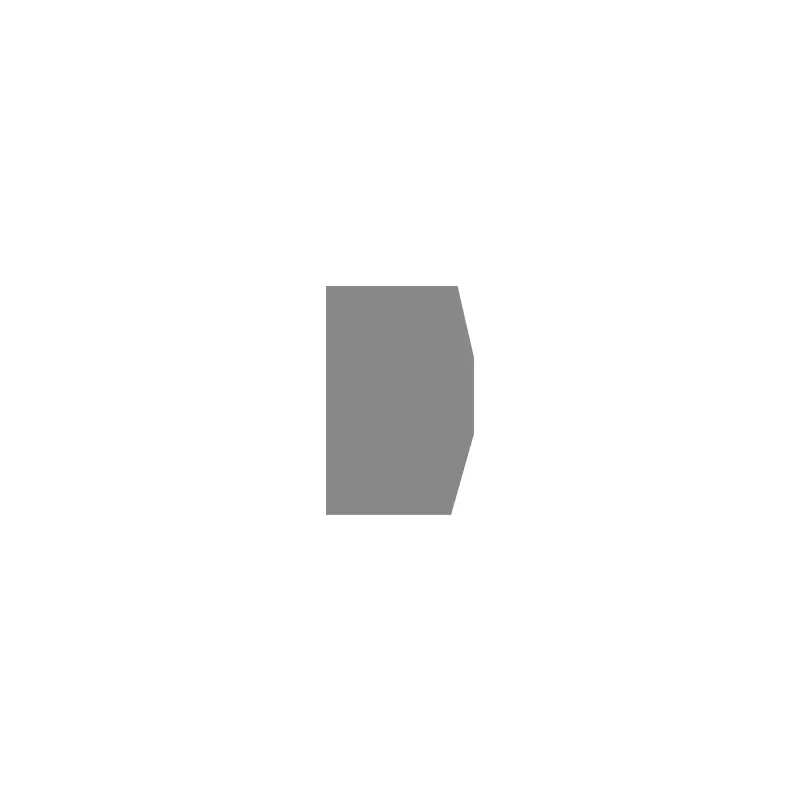

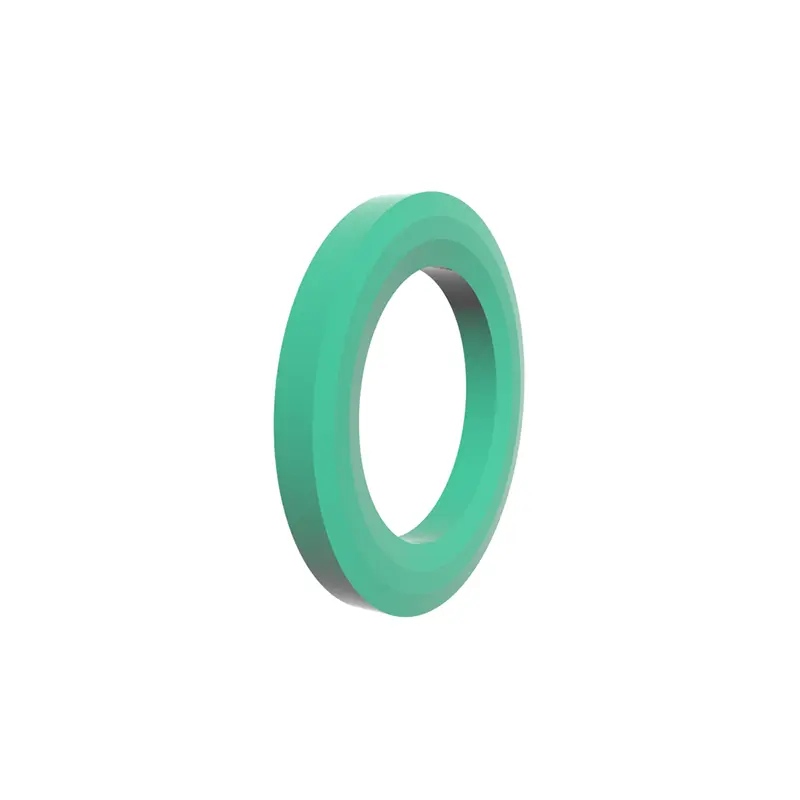

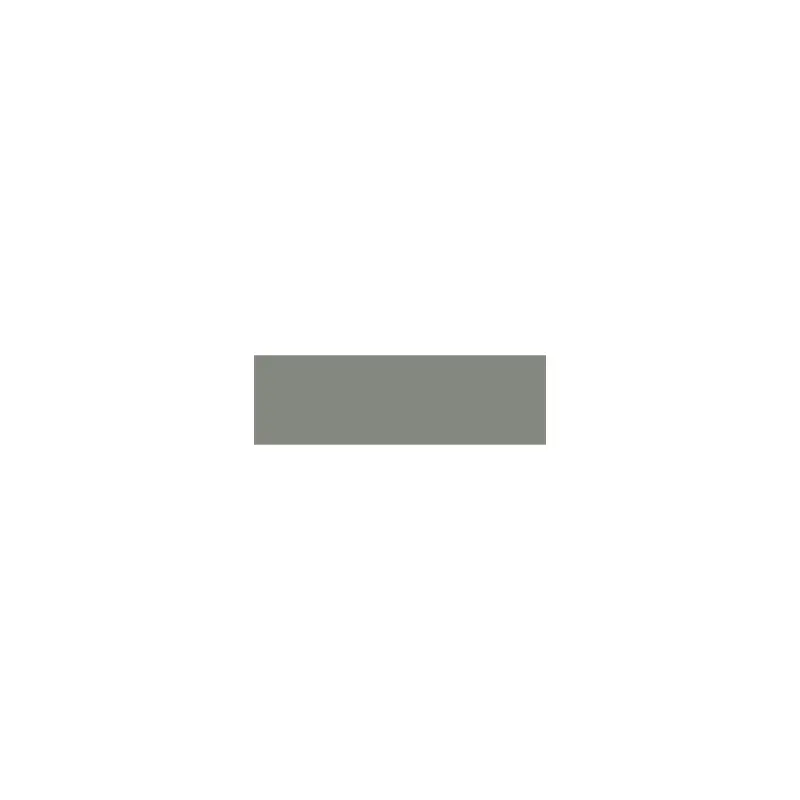

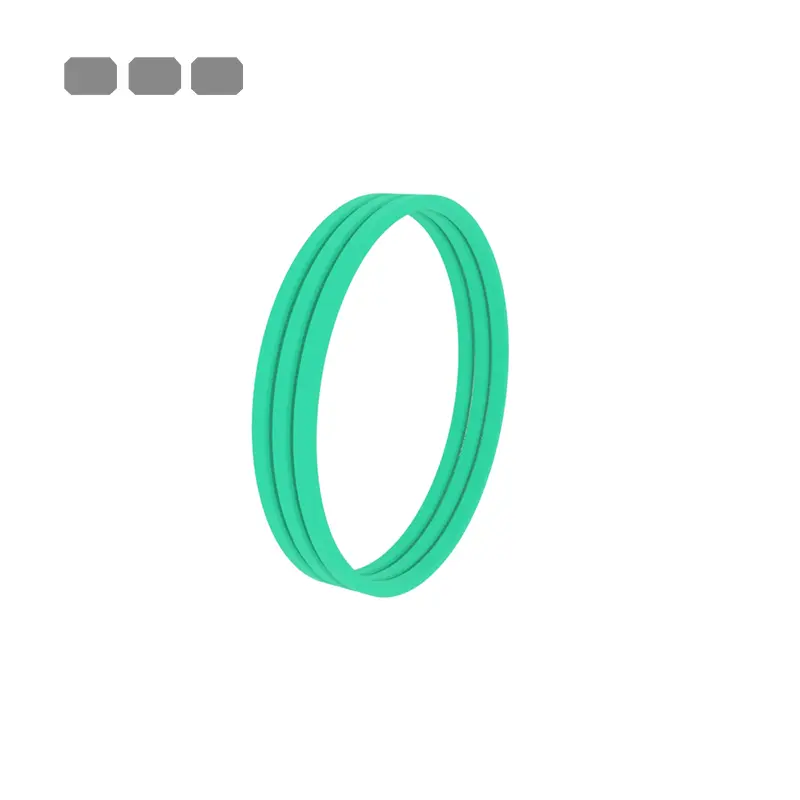

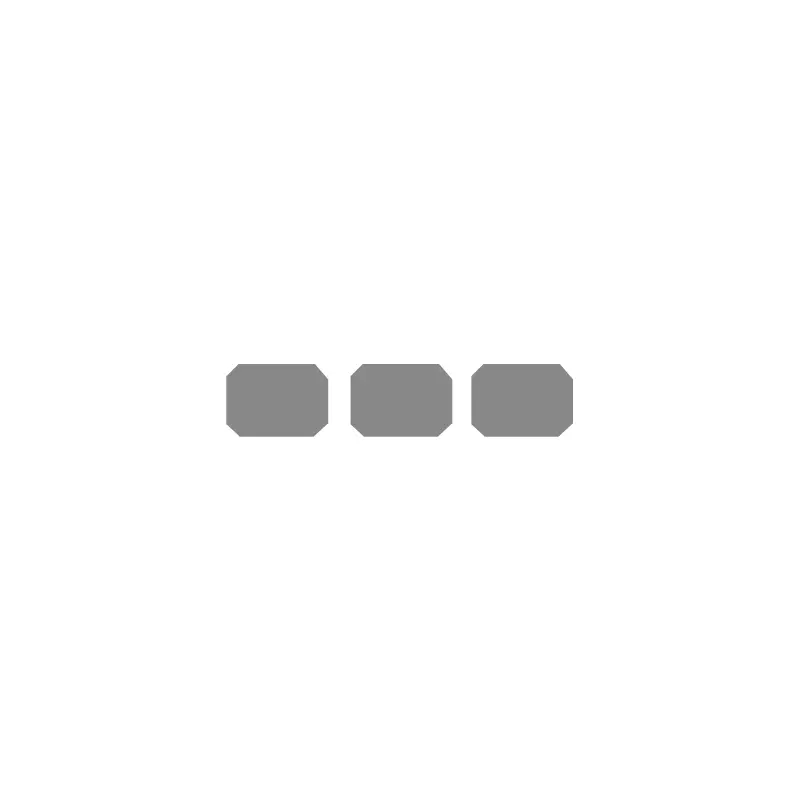

RCF101, RCF102, RCFB102 Standaardgeleiderringen zijn geschikt voor zuiger- en zuigerstaafgidsen van cilinders. De meeste van hen moeten worden geopend en geïnstalleerd in gesloten groeven, of ze kunnen open zijn.

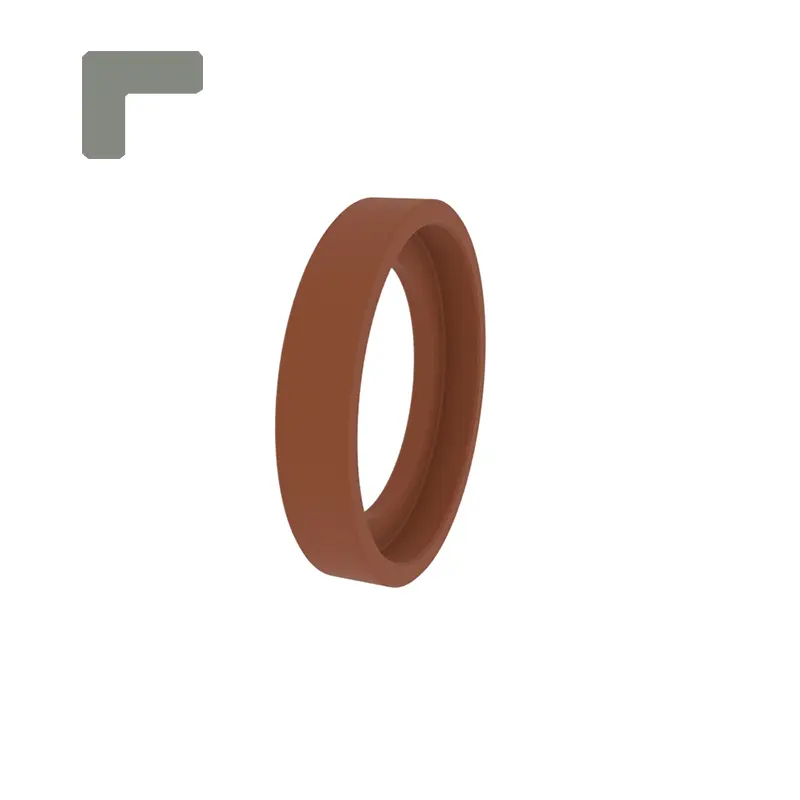

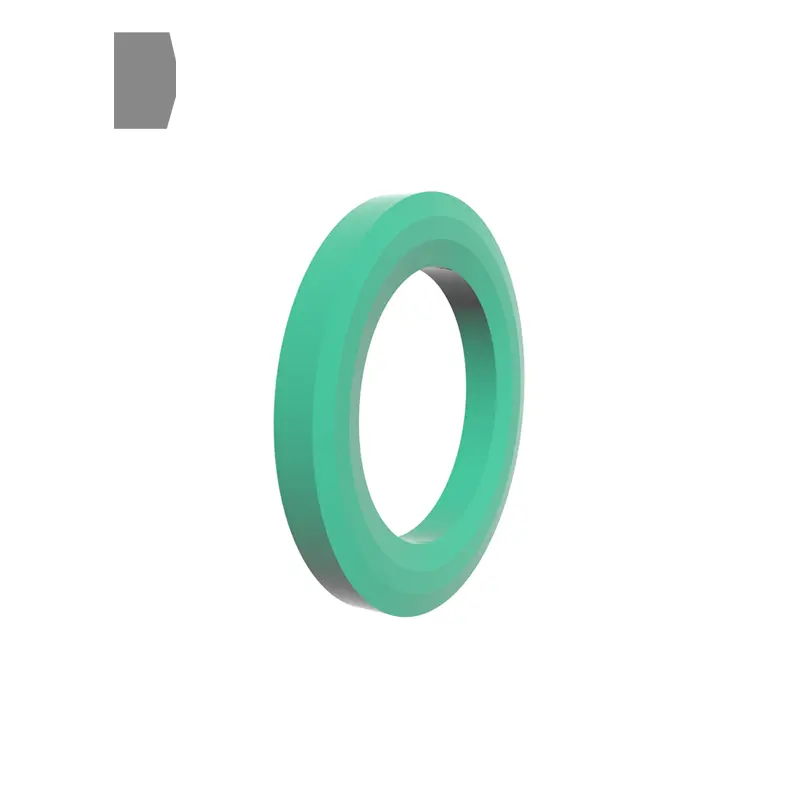

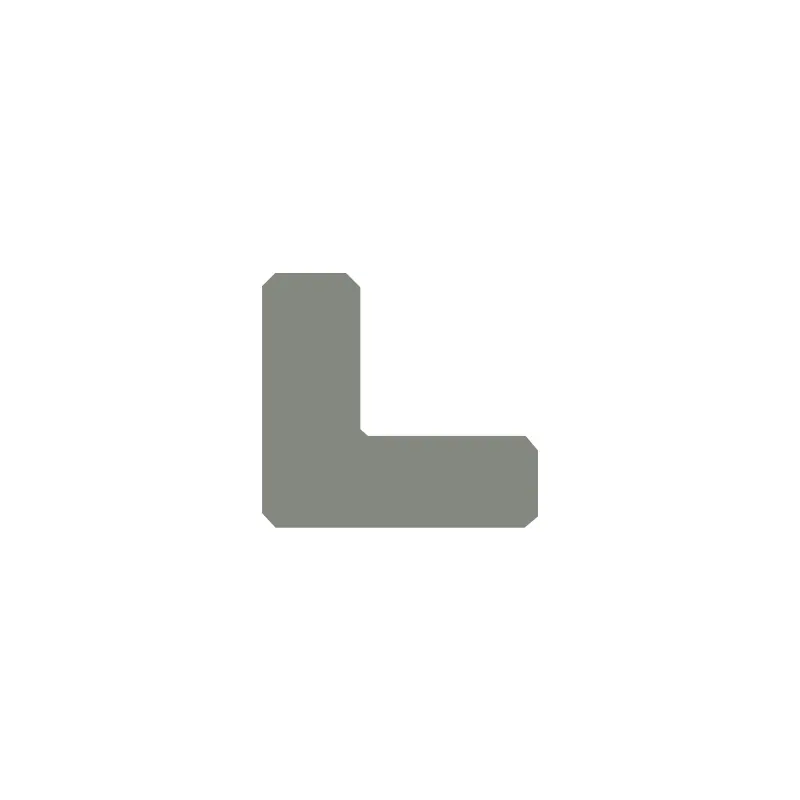

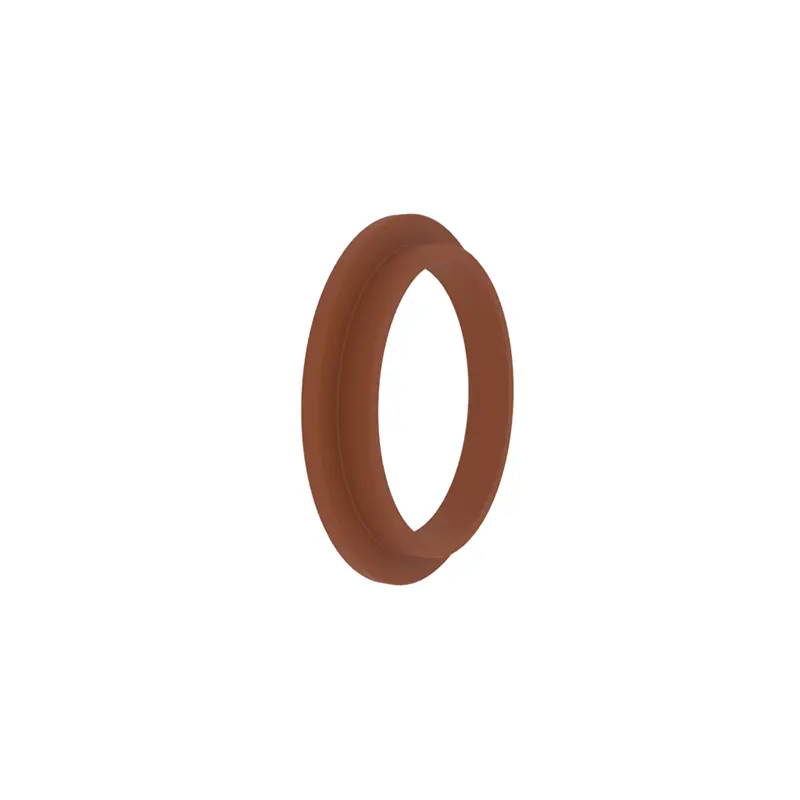

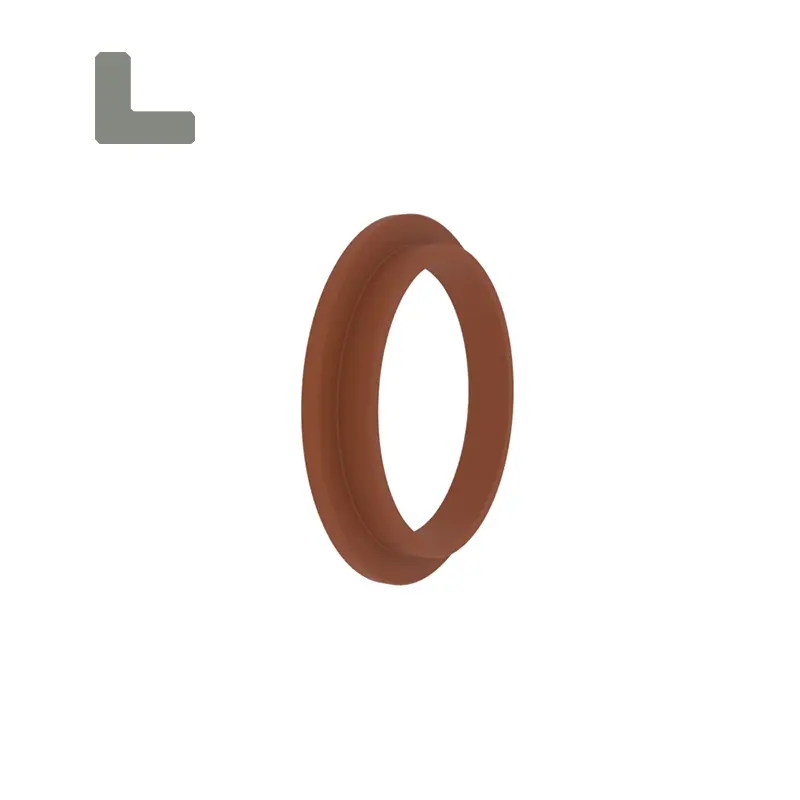

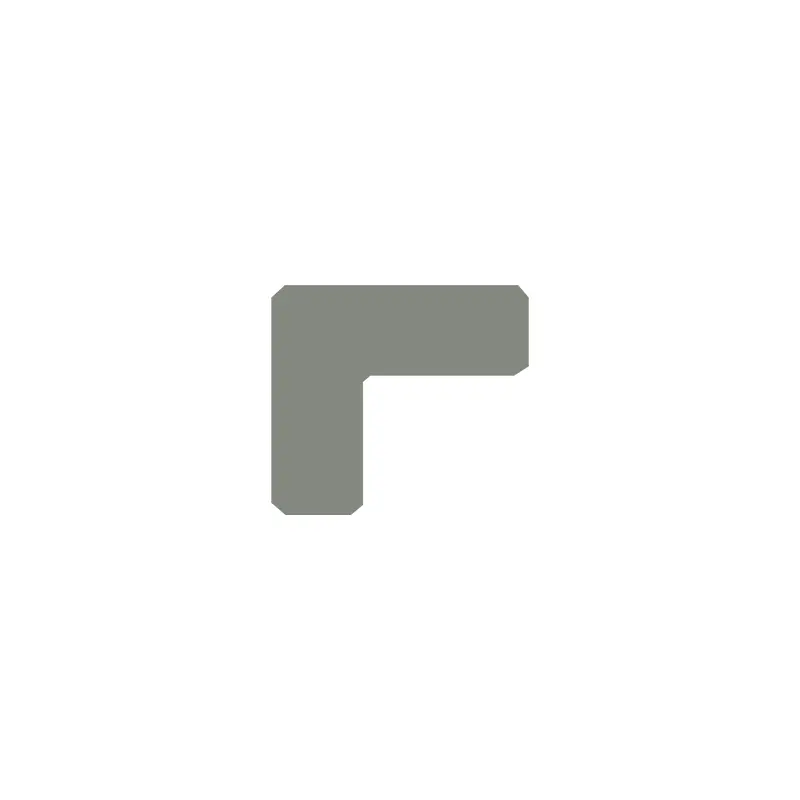

RCF103, RCF104 Standaardgeleiderringen zijn geschikt voor zuigergidsen. Het ontwerp met hoeken zorgt ervoor dat het de functies van geleidingsringen en behoud ringen heeft. Het kan open zijn of niet.

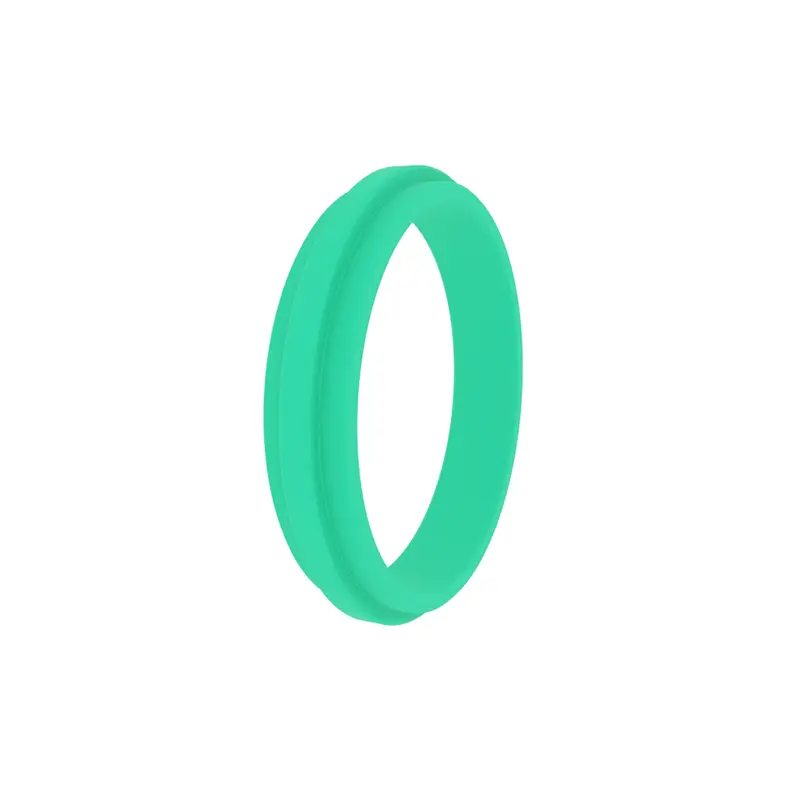

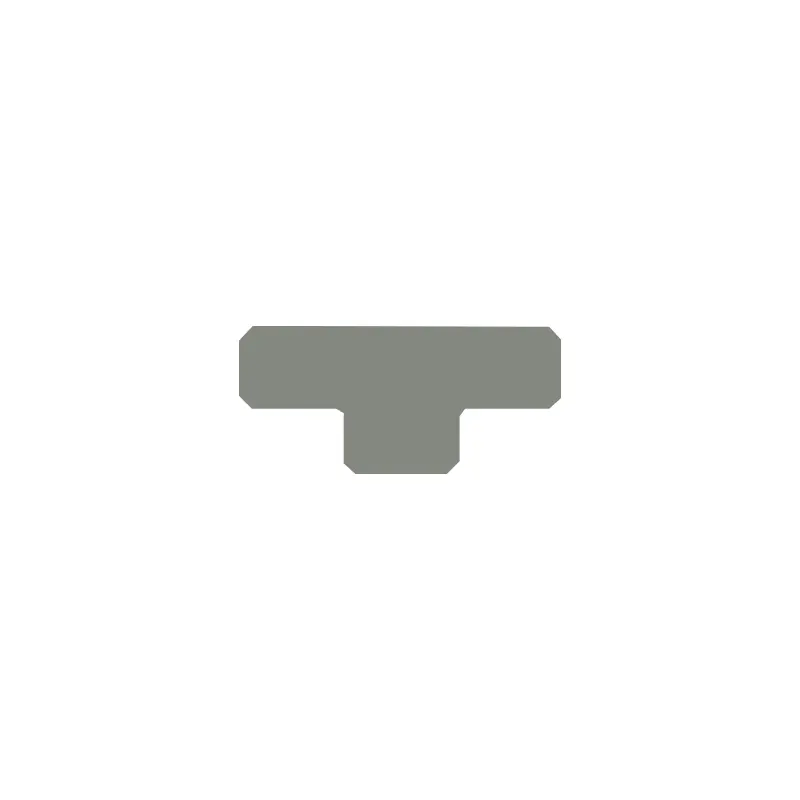

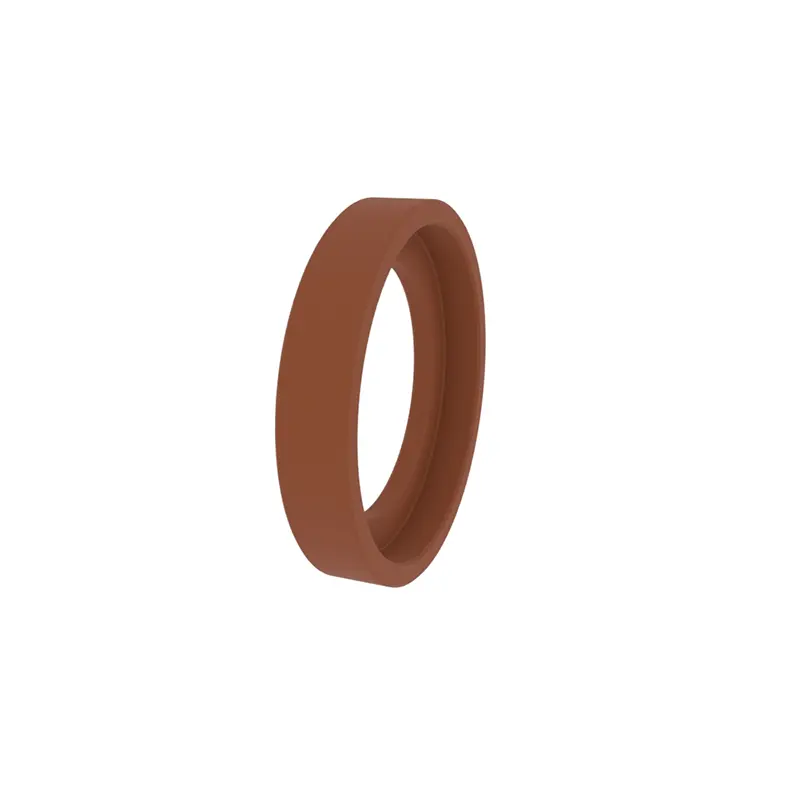

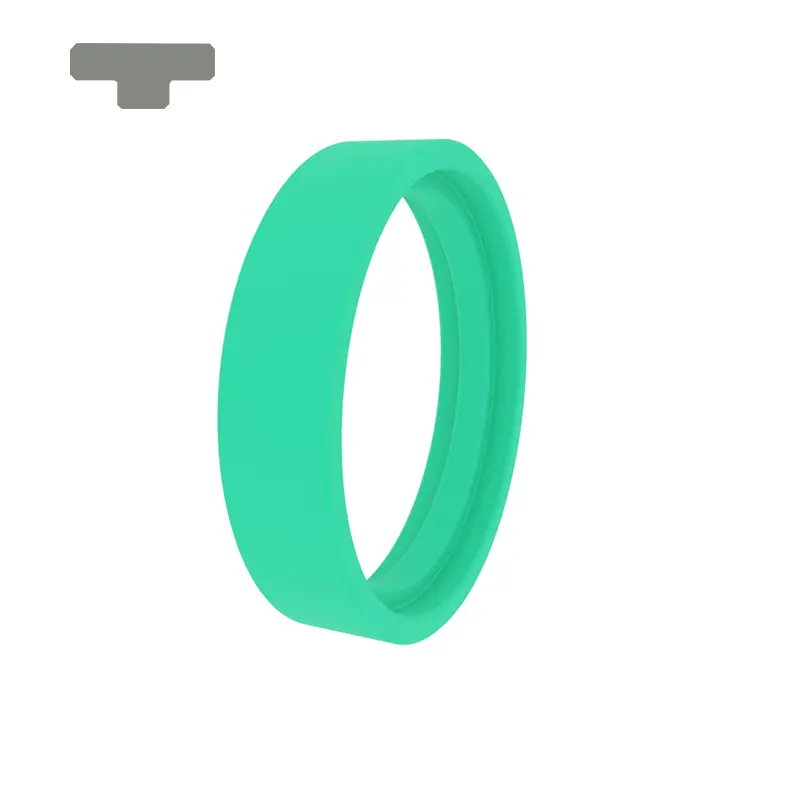

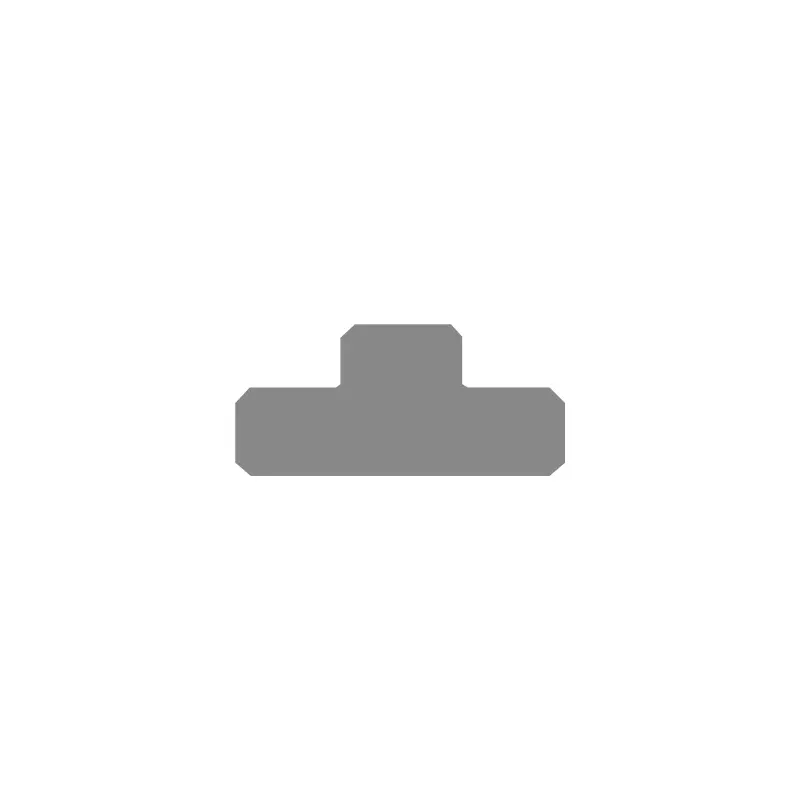

RCF105 Standaardgeleiderring is geschikt voor zuigergidsen. Het heeft een convexe ring op de binnendiameter. Het kan open zijn of niet.

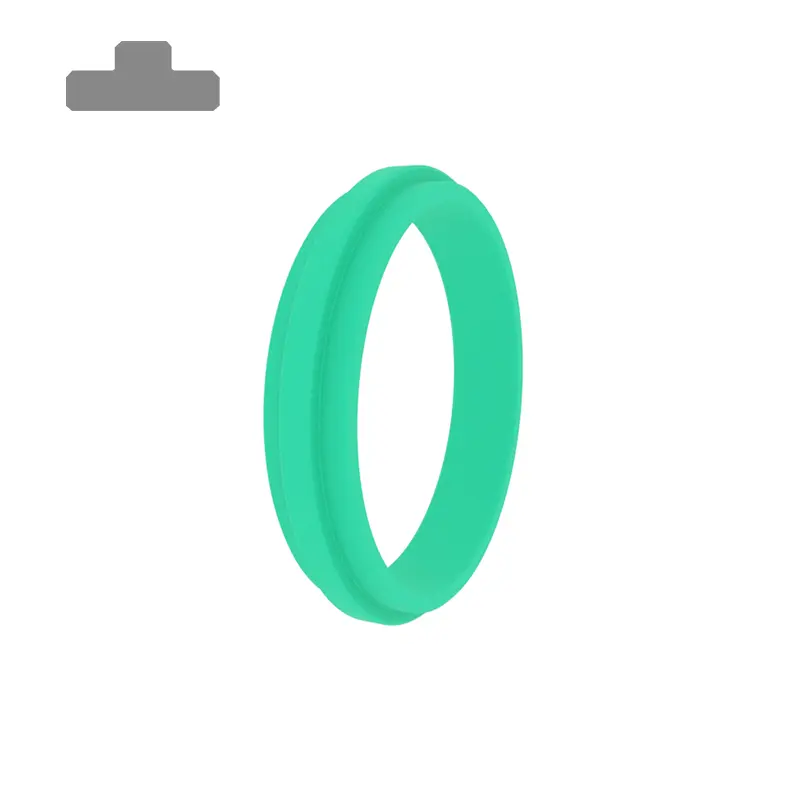

RCF106 Standaardgeleiderring is geschikt voor zuigerstanggidsen. Het heeft een convexe ring op de buitendiameter. Het kan open zijn of niet.

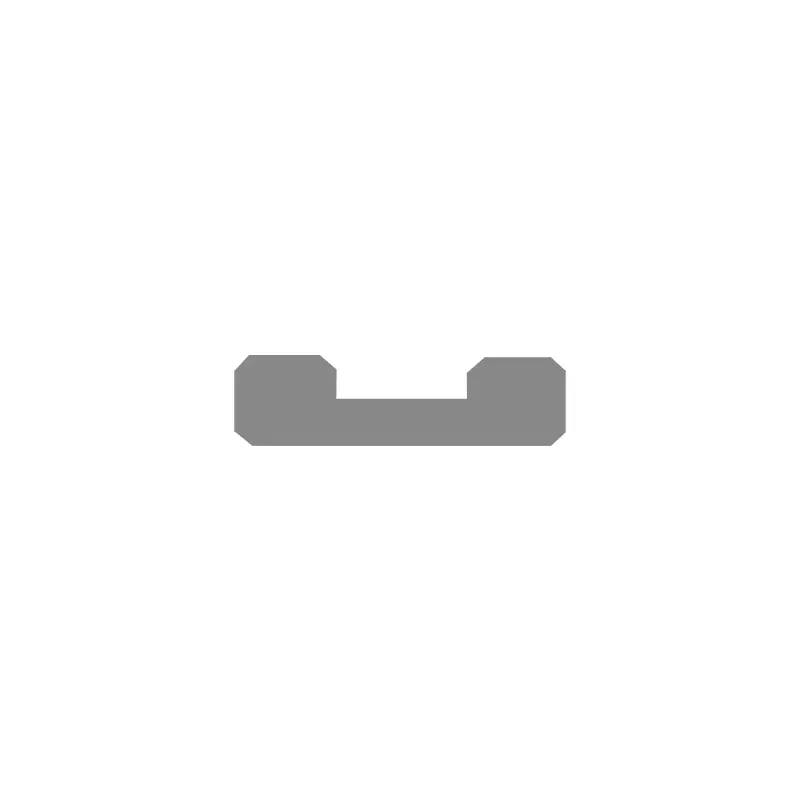

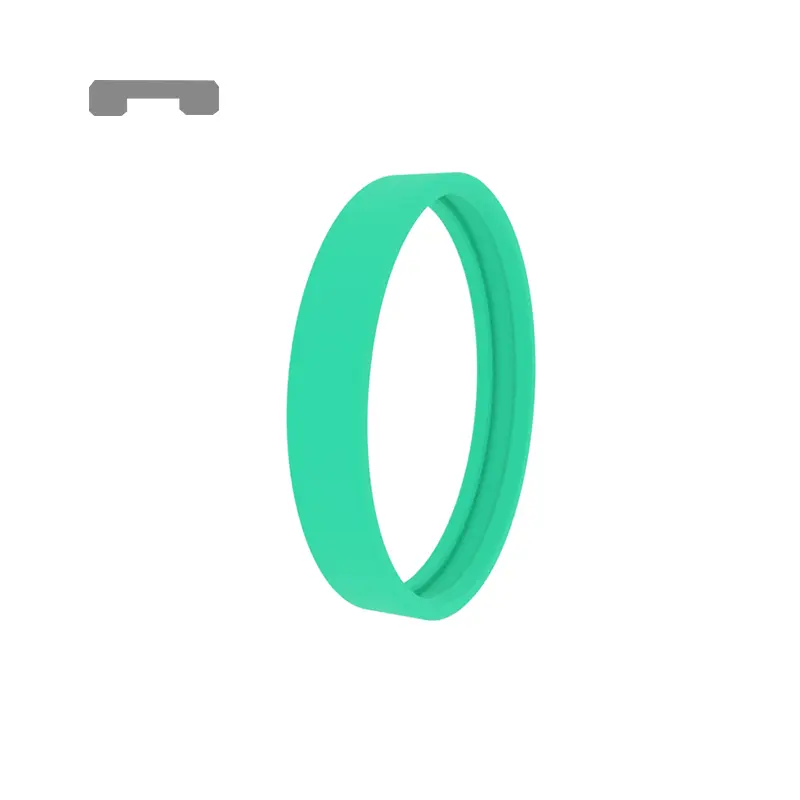

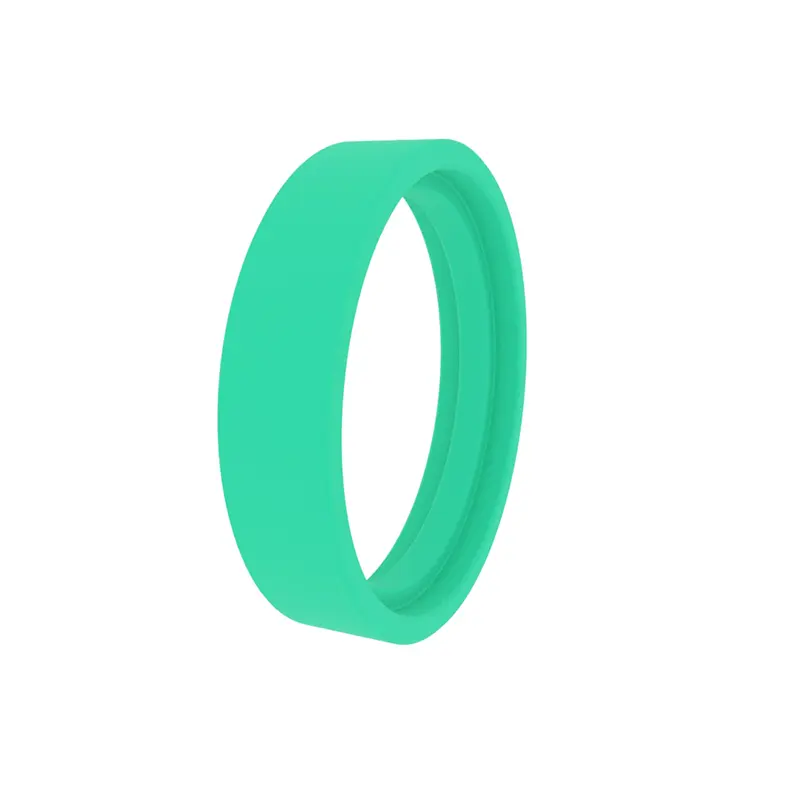

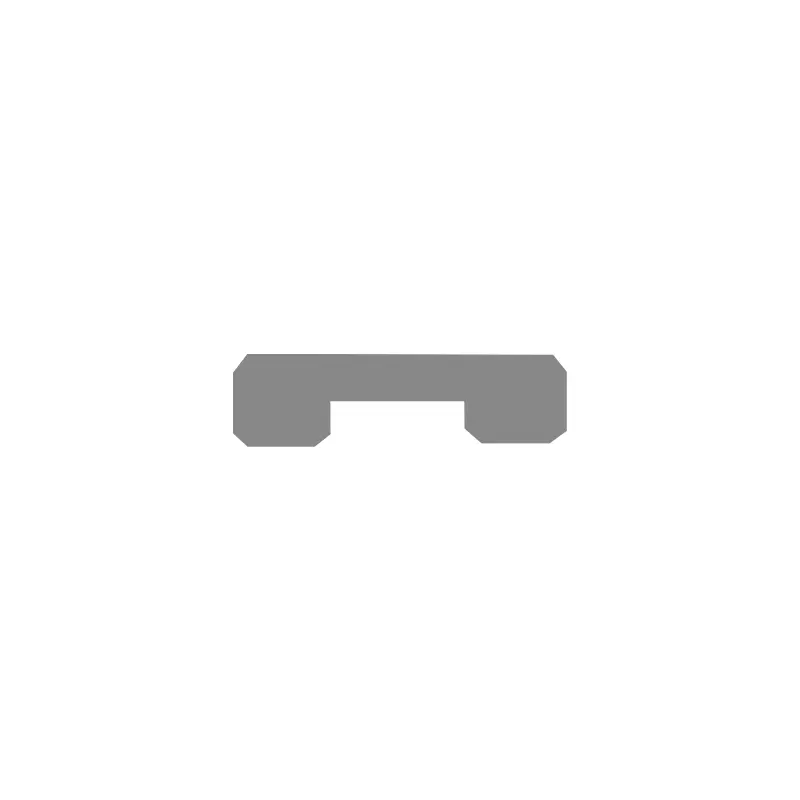

RCF107 Standaardgeleiderring is geschikt voor zuigergidsen. Het heeft een groef op de binnendiameter. Het kan open zijn of niet.

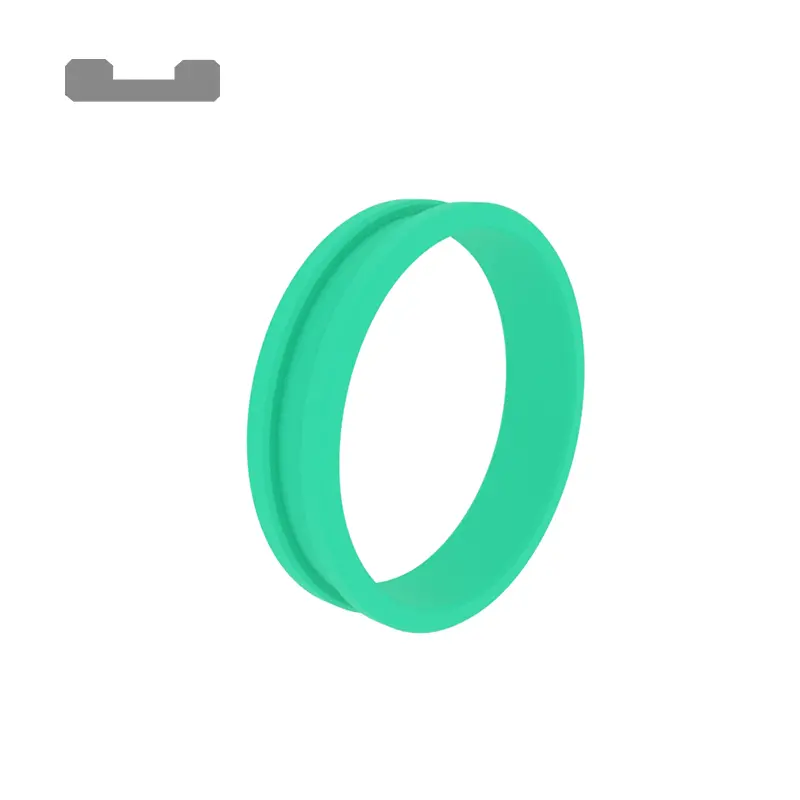

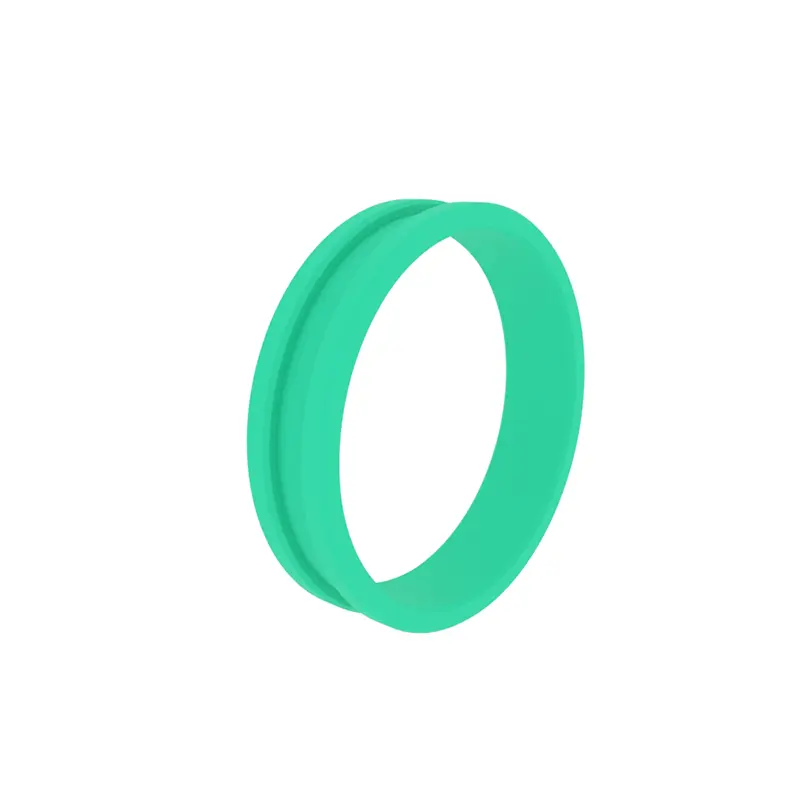

RCF108 Standaardgeleiderring, geschikt voor de zuigerstanggeleiding, met groeven op de buitendiameter, verkrijgbaar met of zonder opening.
Productfuncties en toepassingen:
Productfuncties
Draai de afdichtingsgeleiderring, geschikt voor ISO10766 Standaard holtegroef, metaal-plastic matching, kan voorkomen dat "blokkeren" en "aanvallen", sterke belastingdragende capaciteit en nog steeds elastisch zijn voordat hij een brosse temperatuur bereikt. De randen van de geleiderring worden afgeschuind om te voorkomen dat de randen worden geperst in de opening die wordt gegenereerd door de halfcirkelvormige afschuining van de holtegroef.
Hoofdtoepassingen
Engineering machines, landbouwmachines, spuitgietmachines, laad- en losplatforms, ondersteunende cilinders, industriële voertuigen, persen, metallurgische cilinders.

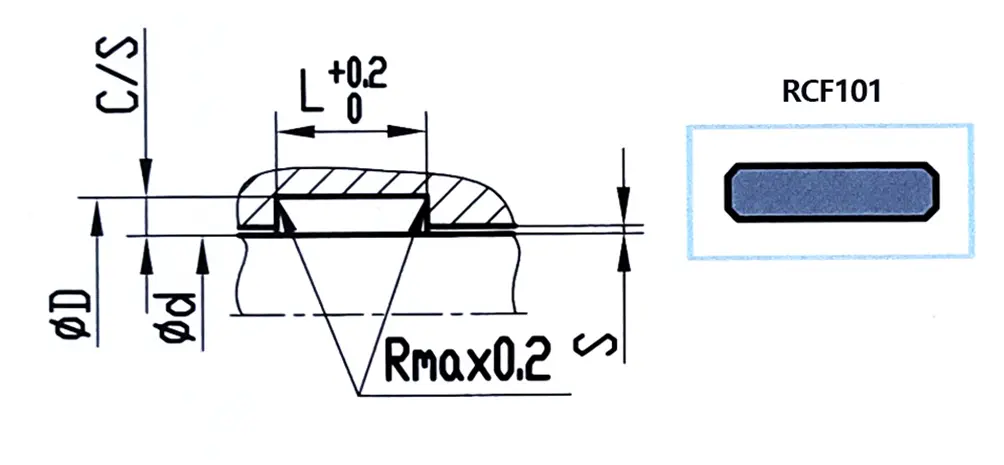

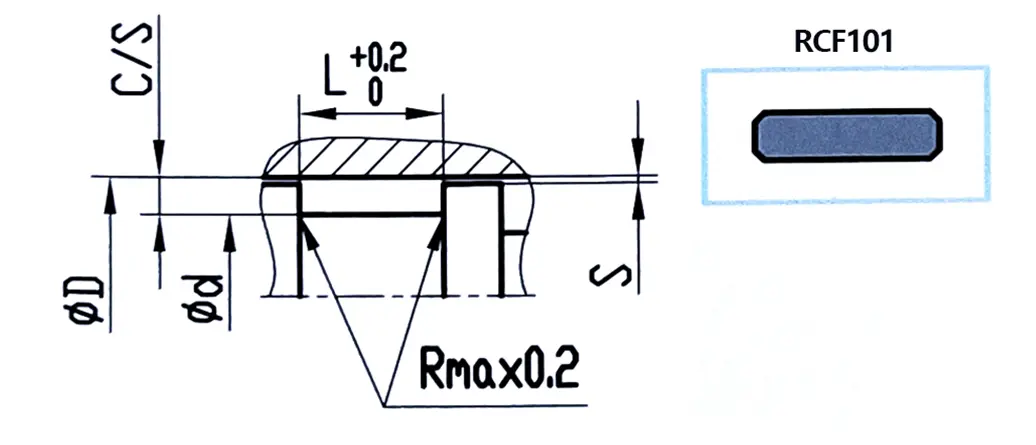

Voorbeeld 1 van geleidingsringgroef voor zuigerstang
| Φd f8 | Φd H8 | L+0,2 | c/s | Radiale klaring s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0.60-1.2 |
Voorbeeld 2 van een zuiger gids ringgroef
| Φd H8 | Φd f8 | L+0,2 | c/s | Radiale klaring s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99.9 | Φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd-8 | 25 | 4 | 0.60-1.2 |
Materialen
1. PTFE (voor medium en lichte belastingen);
2. POM of PA (voor lichte belastingen);
3. Fenolische hars + stofvezel (voor zware belastingen)
Selectie van gidsringbreedte en nummer
De formule kan worden gebruikt om voorlopig t = (f*f) / (d*pr) te bepalen
T: Breedte van geleiderring (mm), F: maximale radiale belasting (N), F: Veiligheidsfactor, PR: Maximaal toegestane radiale belasting (N/mm²), D: Diameter van zuiger- of zuigerstaaf (mm)
Voorbeeld: d = 60 mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
De berekende optie is om één geleiderring te kiezen met een breedte van t = 15 mm of twee geleideringen met een breedte van 9,7 mm. Als twee geleidingsringen met een breedte van 9,7 mm zijn geselecteerd, kan de veiligheidsfactor worden verhoogd tot 2,6. Over het algemeen is de aanbevolen veiligheidsfactor f = 2
Bepaling van de snijlengte
L = 3.14* (d -w) -k voor zuiger
L = 3.14* (d+w) -k voor zuigerstang
K is de temperatuurconstante, 0,8 wordt geselecteerd wanneer de temperatuur lager is dan 120 graden en 2,0 is geselecteerd wanneer de temperatuur boven 120 graden is.

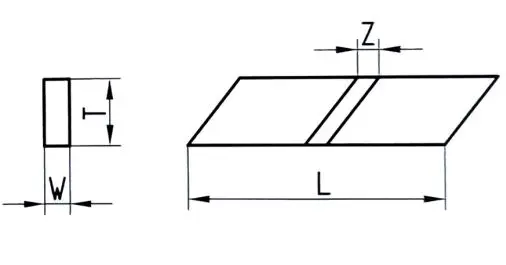

Berekening van het snijden van de kloof Z Z
|
|
Fenolische hars/pom | PTFE |
| Voor zuigerstang | 0.050 (φd+w) | 0.042 (φd+w) |
| Voor zuiger | 0.050 (φd-w) | 0.042 (φd-w) |
Incisietype

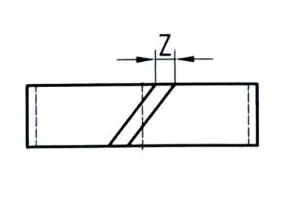

30 ° schuin gesneden

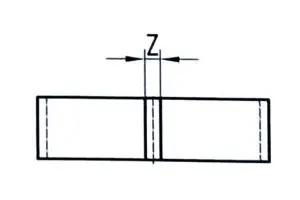

Rechte snit (voornamelijk gebruikt voor rotatie of swing en niet-standaard groeven)

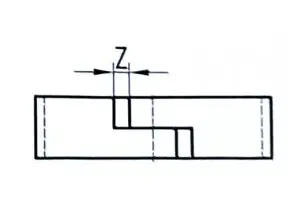

Z-vormige incisie (heeft ook afdichtingsfunctie)
Adres
