Stofafdichtingsafdichtingen

Als leverancier van professionele afdichtingsoplossingen heeft de RCA -serie van stofafdichtingsafdichtingen gelanceerd door Ruichen -afdichtingen gediversifieerde ontwerpen en gerichte functies, die de kernbehoeften van het industriële veld volledig dekken voor stofpreventie, drukweerstand en aanpassingsvermogen van het milieu.

In termen van technisch ontwerp zijn de producten van de Dust SEAL Turning Seals -series gecentreerd op flexibiliteit. Er zijn algemene afdichtingen (zoals RCA101/104/105) die worden geïnstalleerd met geëxtrudeerde buitendiameters, die compatibel zijn met ISO 6195-A standaard groeven en geschikt voor compacte ruimtescenario's; Er zijn ook modellen met geïntegreerde anti-extrusie skeletten (zoals RCA103/106), die de structurele stabiliteit onder dynamische belastingen verbeteren door axiaal open groefontwerp (ISO 6195-B). Voor speciale arbeidsomstandigheden ondersteunt RCA107 30 ° hellende groefinstallatie en is compatibel met imperiale en metrische apparatuur, terwijl RCA108 het onderhoudsproces van oude cilinders vereenvoudigt door flensontwerp, wat de kosten van transformatie aanzienlijk verlaagt.

Wat de optimalisatie van de afdichtingsprestaties betreft, verbeteren we de betrouwbaarheid door innovatieve structuren: het ontwerp van de olie -retourgroef van RCA101 bevordert de olie -reflux en vermindert de accumulatie van verontreinigende stoffen; De dubbele lip- of hulplipstructuur (RCA109/111/112, enz.) Wordt gecombineerd met een tetrluorethyleen gecombineerde afdichting om stof en oliebarrière met dubbele werking te bereiken; en het samengestelde ontwerp van PTFE (polytetrafluorethyleen) materiaal en O-ring (RCA115 ~ 119) evenwicht de drukverdeling verder, is bestand tegen hoge temperaturen van 250 ° C, en is resistent tegen chemische corrosie, geschikt voor schone omgevingen zoals semiconductoren, voedsel en medicijnen. Voor extreme werkomstandigheden wordt RCA213 gebruikt in combinatie met de DA-serie, met behulp van materialen met hoge hardheid om plakkerige verontreinigende stoffen zoals modder en teer te weerstaan ​​en de interne afdichting te beschermen tegen erosie.

Wat de toepassing betreft, is de RCA -serie op grote schaal aangepast aan technische machines, mijnbouwapparatuur, hydraulische en pneumatische systemen, en precisie -industriële velden. RCA111/211 kan bijvoorbeeld 1,6 MPa hoge druk weerstaan, wat dubbele bescherming biedt voor hydraulische cilinders; RCA115 ~ 119 is de eerste keuze geworden voor stofpreventie van precisieapparatuur vanwege zijn niet-Creeping en lage wrijvingskenmerken; RCA108 biedt een snelle oplossing voor het onderhoud van oude apparatuur zonder dat de groef moet worden gewijzigd. In termen van materialen staan ​​we erop evenveel belang te leveren voor milieubescherming en prestaties. PTFE-modificatietechnologie houdt rekening met zowel zelf-venheid als slijtvastheid. O-ringelastomeren (zoals NBR) zorgen voor afdichtingsstabiliteit. Sommige modellen (zoals RCA119) gebruiken een siliconenvrije formule om te voldoen aan de strenge vereisten van schone workshops. Jarenlang is Ruichen Seals altijd gericht op "precieze aanpassing en langetermijnbescherming". Via de RCA-serie helpt het klanten omgaan met uitdagingen zoals stofinbreuk, olielekkage en corrosie met hoge temperatuur, waardoor betrouwbare garanties worden geboden voor de efficiënte werking van apparatuur.

Productfuncties en toepassingen:

Hoofdtoepassing: standaard stofdicht voor oliecilinder

Voordelen: Dustafdichtingsafdichtingen zijn gemakkelijk te installeren, met uitstekende anti-wrijving en stofveilige effecten. Ze zullen niet in de tegenovergestelde richting in de holte bewegen, en er zal geen drukopening zijn tussen de afdichtingsring en de stofdichte ring.

Materiaal: polyurethaan, rubber

Specifieke toepassingsgebieden:

Algemeen stofdicht (RCA101 ~ 105/113/114): veel gebruikt in technische machines en automatiseringsapparatuur om stofintrusie te weerstaan.

Zware en onderhoudsscenario's (RCA103/106/108): Skeletondersteuning en flensbevestigingsontwerp zijn geschikt voor scenario's met hoge laden zoals mijnbouwmachines en oude cilindertransformatie.

Precisie en harde omgeving (RCA115 ~ 119): halfgeleider, voedsel en geneeskunde en andere industrieën voldoen aan de vereisten van geen kruipende, lage wrijving en corrosieweerstand.

Multi-standaard compatibiliteit: RCA107 ondersteunt Britse apparatuur en de RCA-serie omvat volledig ISO 6195 standaard grooves om het selectieproces te vereenvoudigen.

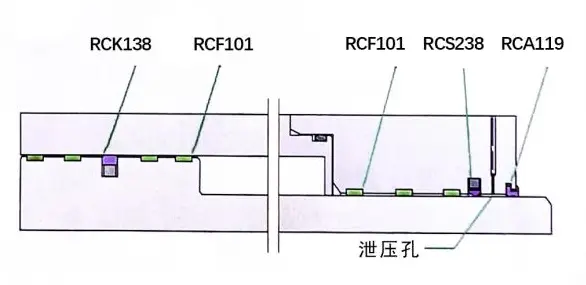

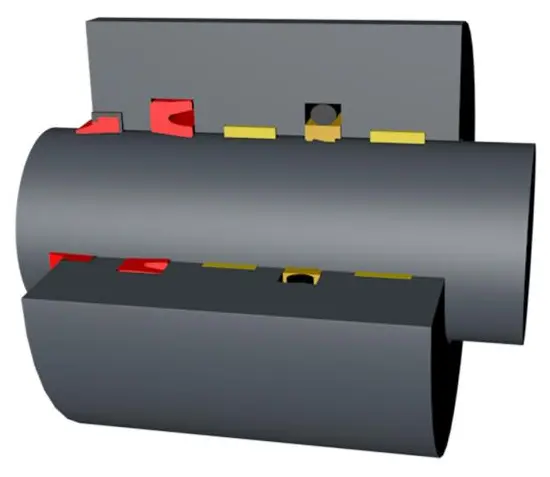

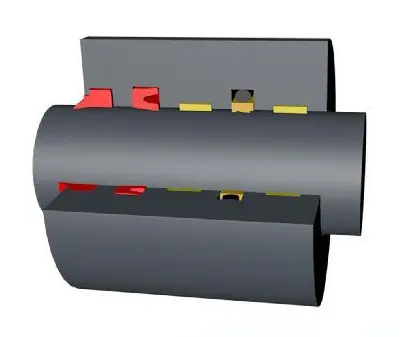

Afdichting van toepassing en cilinderontwerp

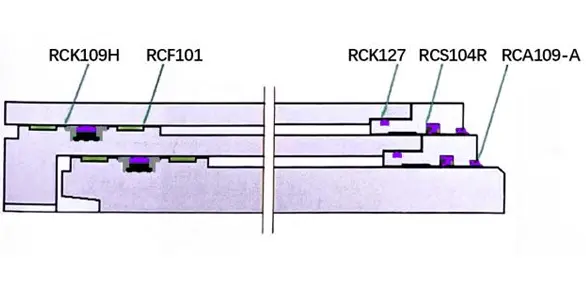

Zware industrie: voorbeelden uit de industrie: zware machinegereedschap (smeden machines, hydraulische persen, buigmachines, enz.), Metallurgie (rollen, AGC -cilinders, enz.), Mijnbouw (hydraulische steunen, mijnuitrusting, enz.), Zware bouwmachines (kranen, graafmachines, enz.)

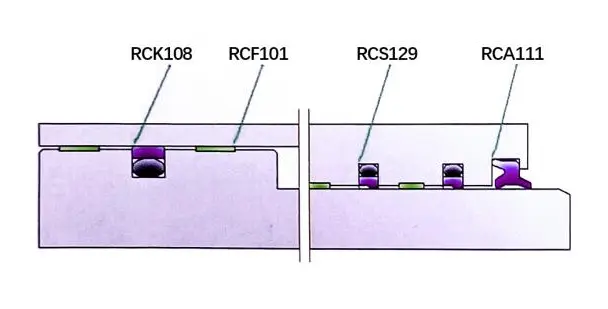

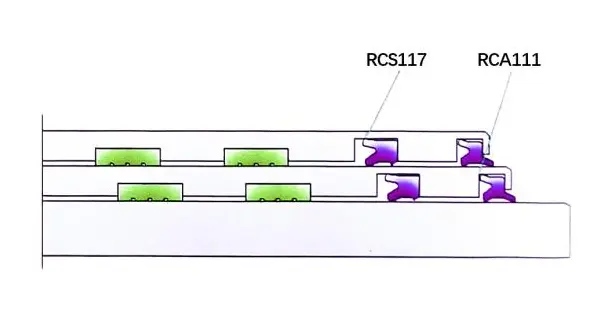

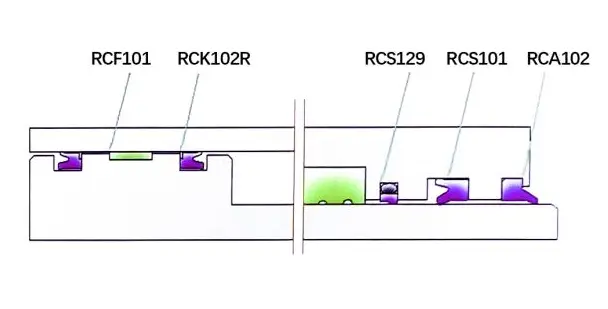

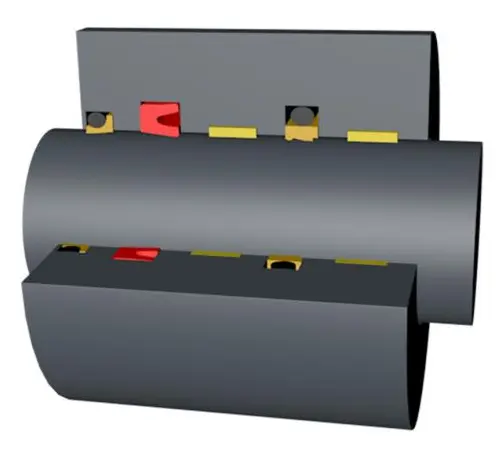

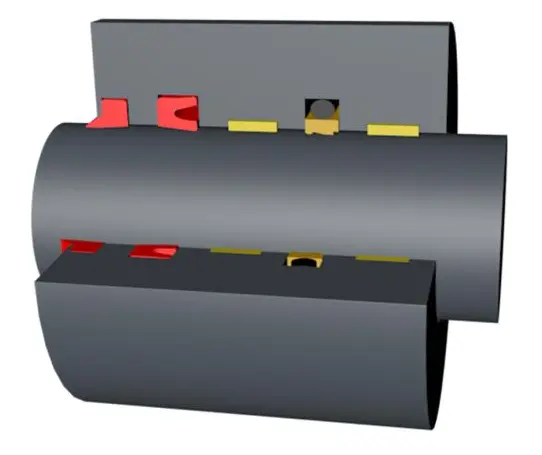

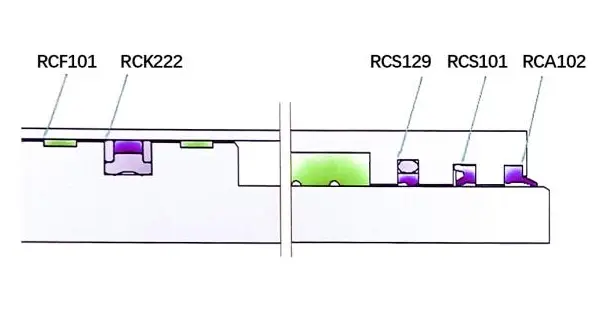

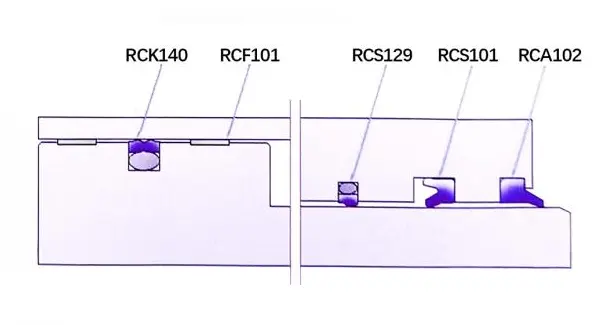

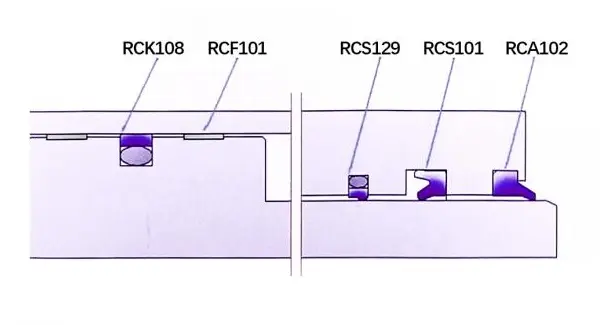

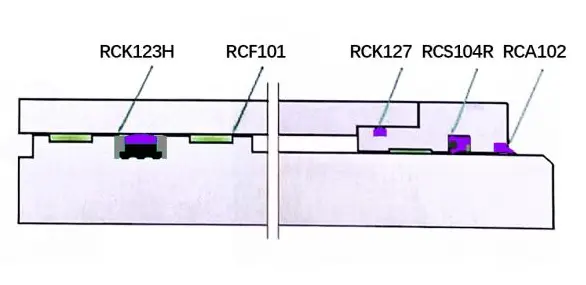

Aanbevolen afdichtontwerp:

Zware smedewerkermachine

Metallurgie AGC

Hydraulische ondersteuningskolomcilinder

Hydraulische ondersteuningswacht Jack

Kraanheffende cilinder

Kraanluppelcilinder

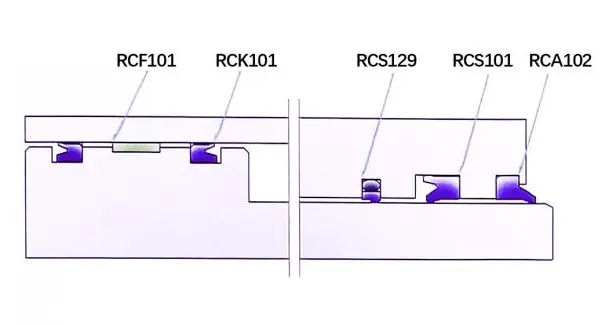

Gemiddelde industrie: voorbeelden in de industrie: liftapparatuur, landbouwmachines, lichte transportgereedschap, hefplatforms, machinewerktools (buigmachines, spuitgietmachines, freesmachines, enz.), Forklifts, dumptrucks

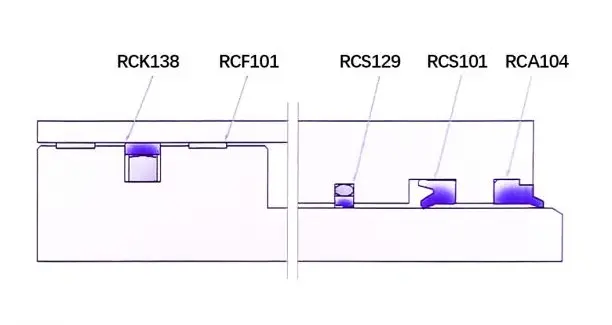

Aanbevolen afdichtontwerp:

Buigmachine

Dump Truck Lifting -apparaat

Landbouwmachines

Liftplatform

Lichte industrie: voorbeelden in de industrie: machinetools, vorkheftrucks, spuitgietmachines, agrarische machines, balen

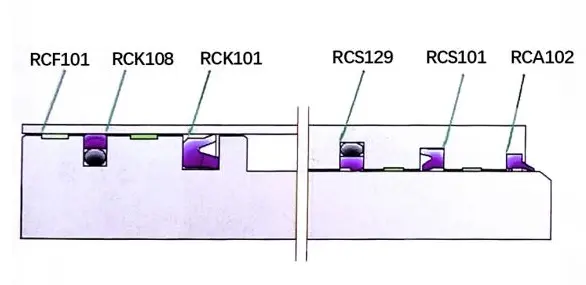

Aanbevolen afdichtontwerp:

Kleine vorkheftruck

Spuitgietmachine

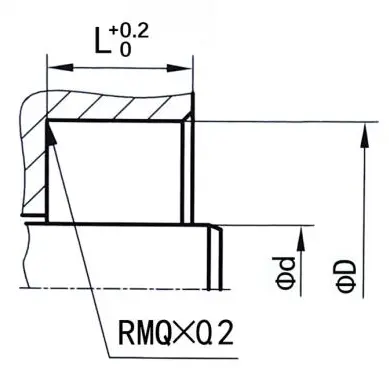

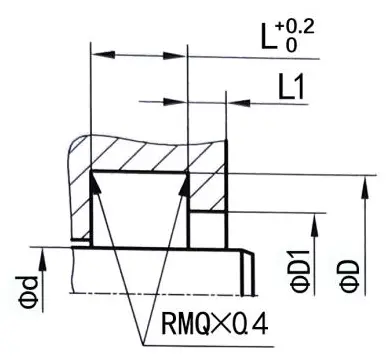

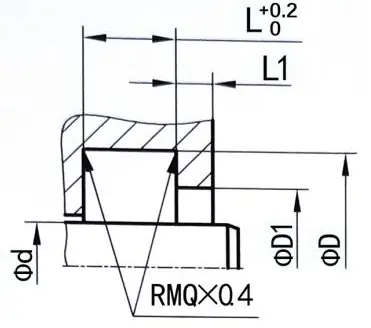

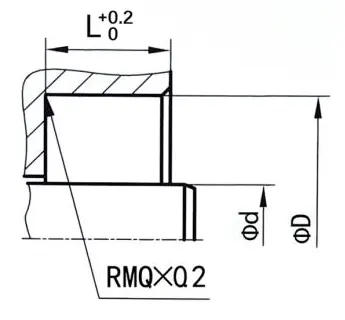

Stofafdichtingsgroef

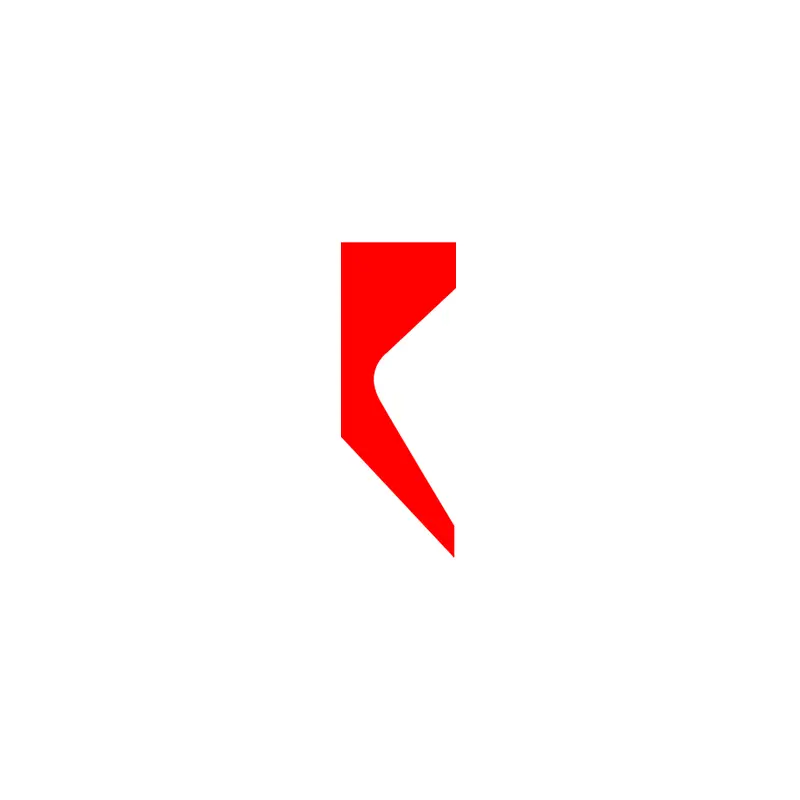

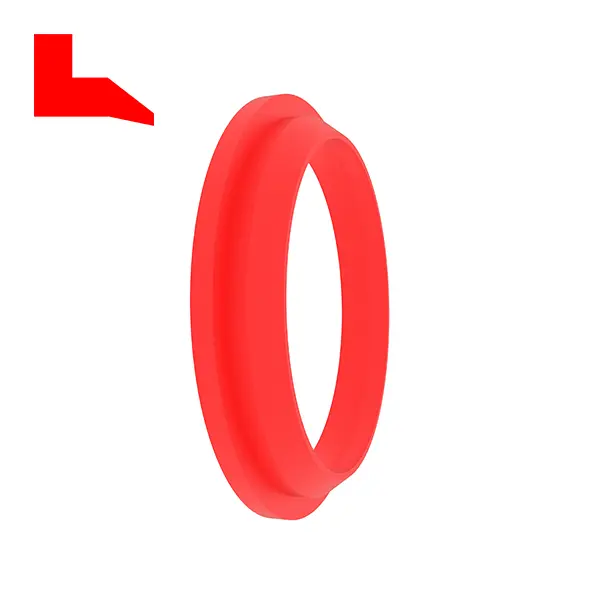

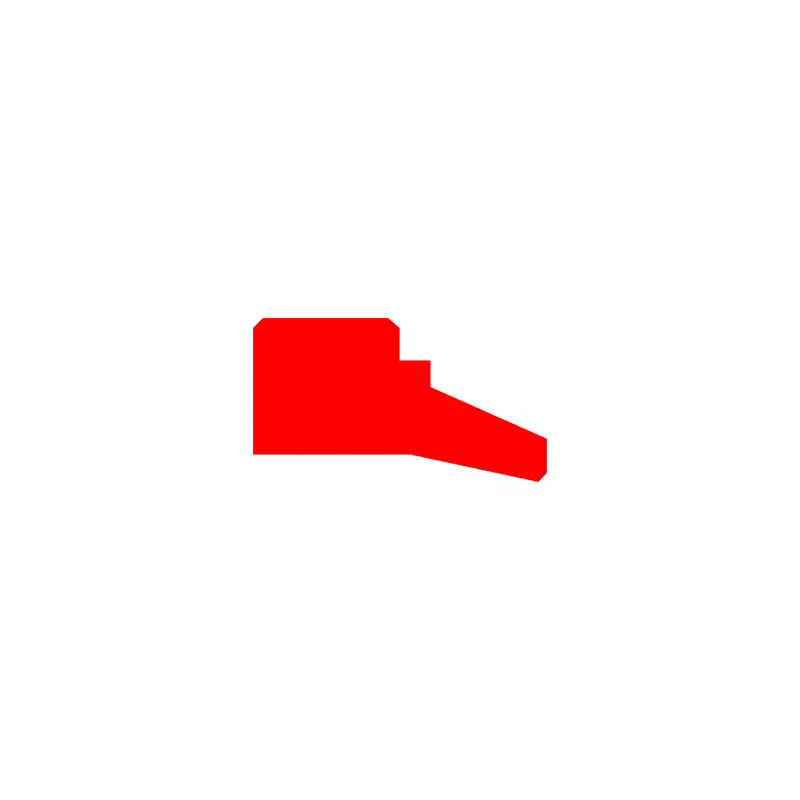

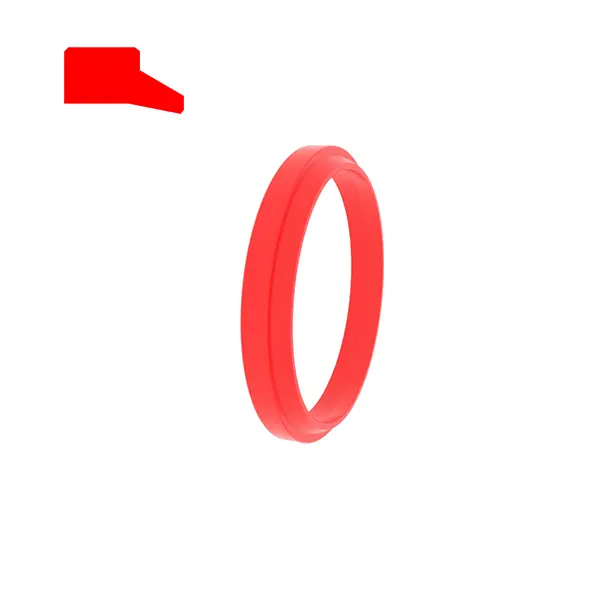

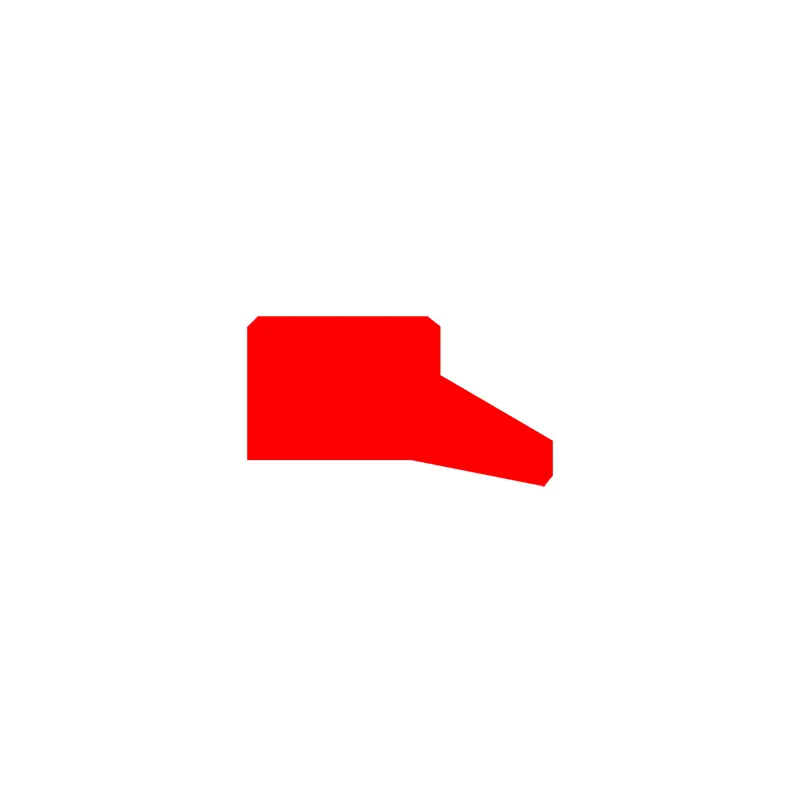

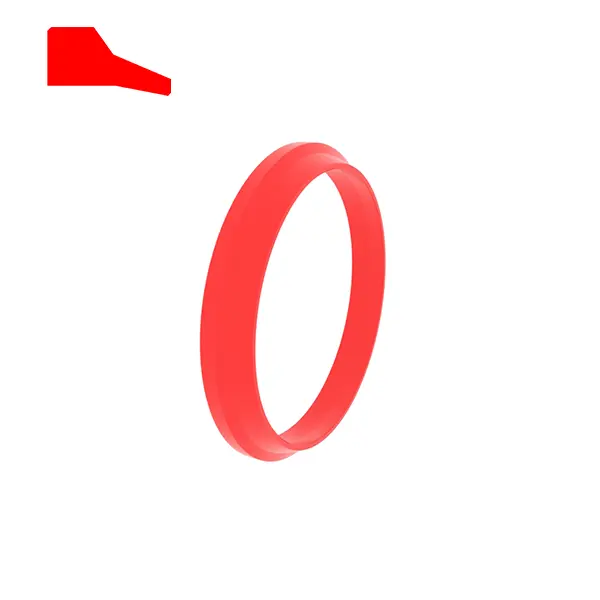

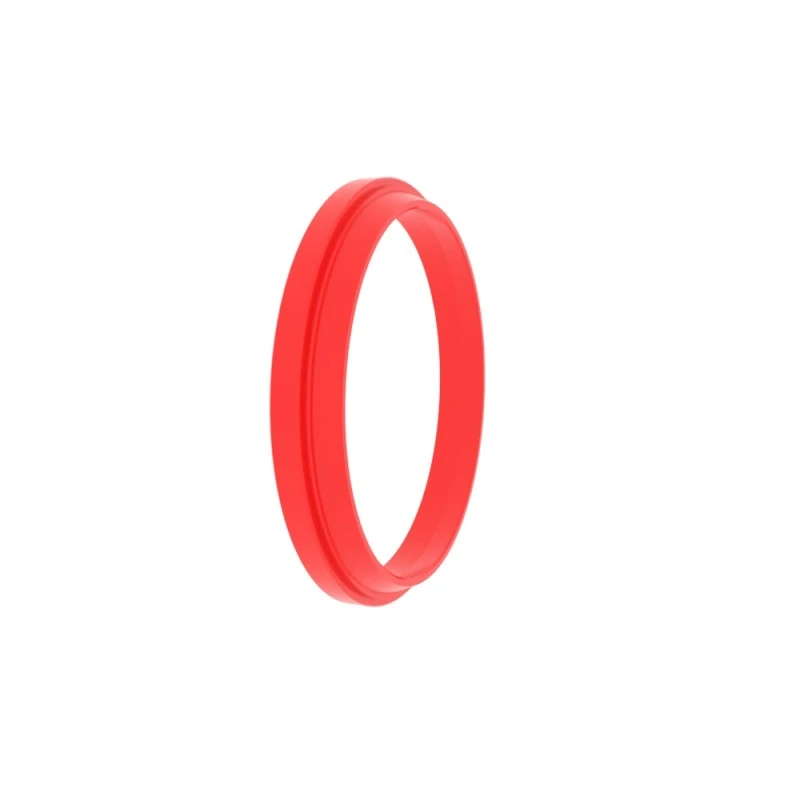

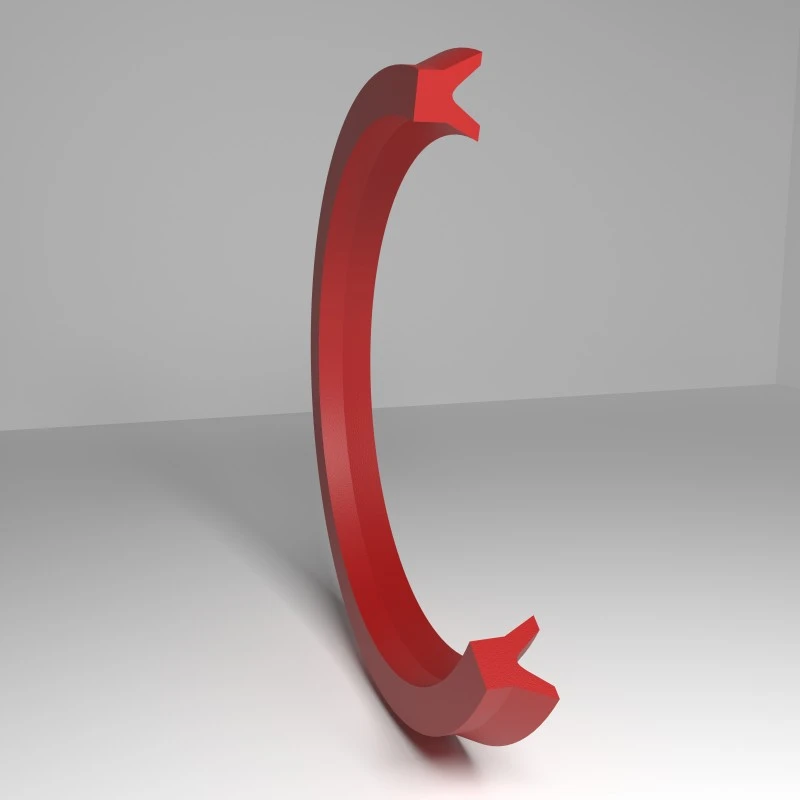

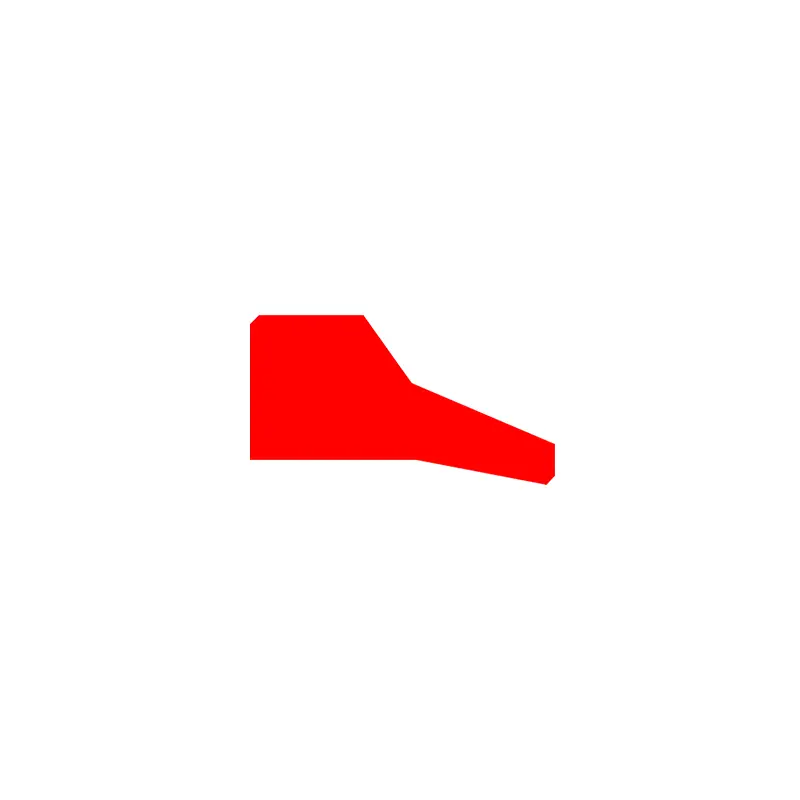

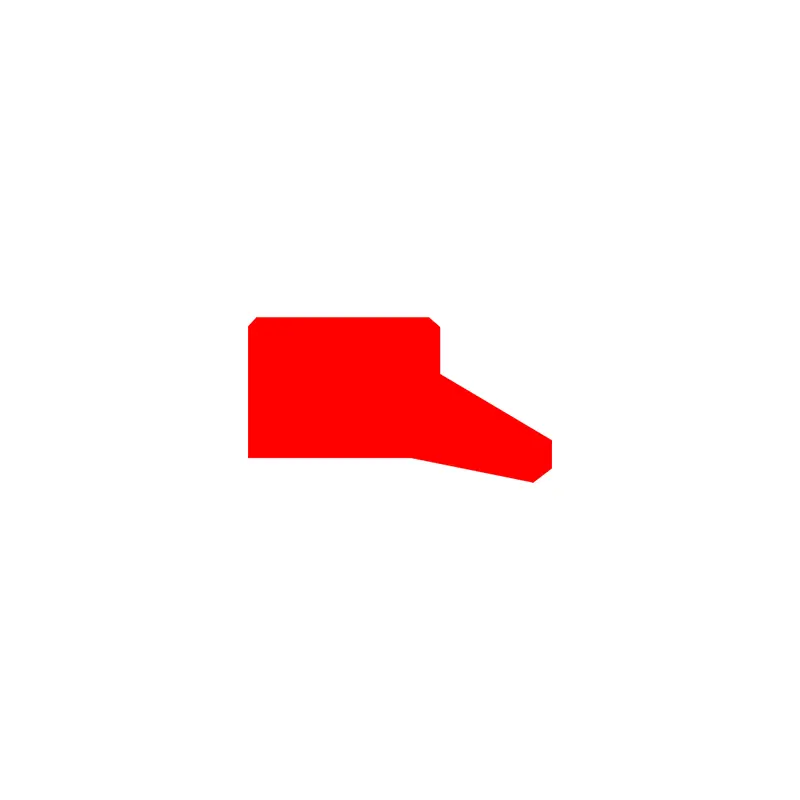

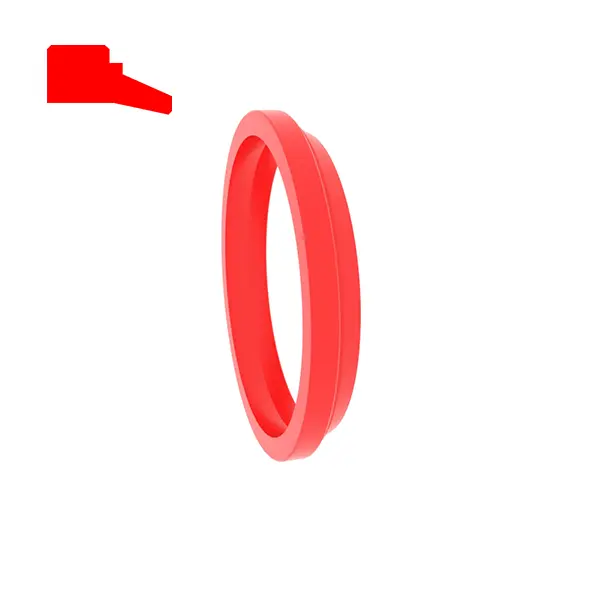

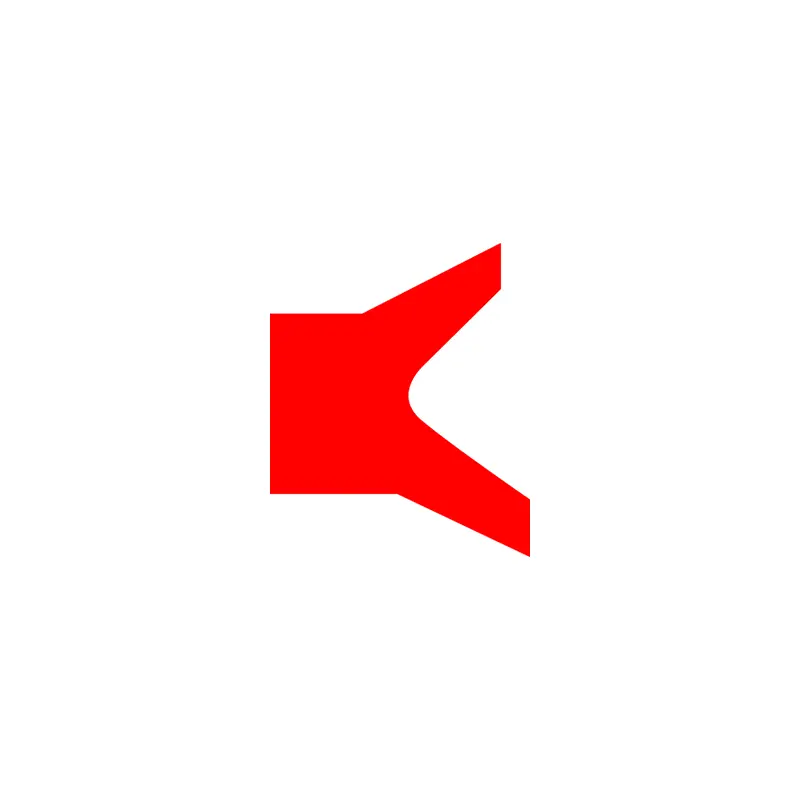

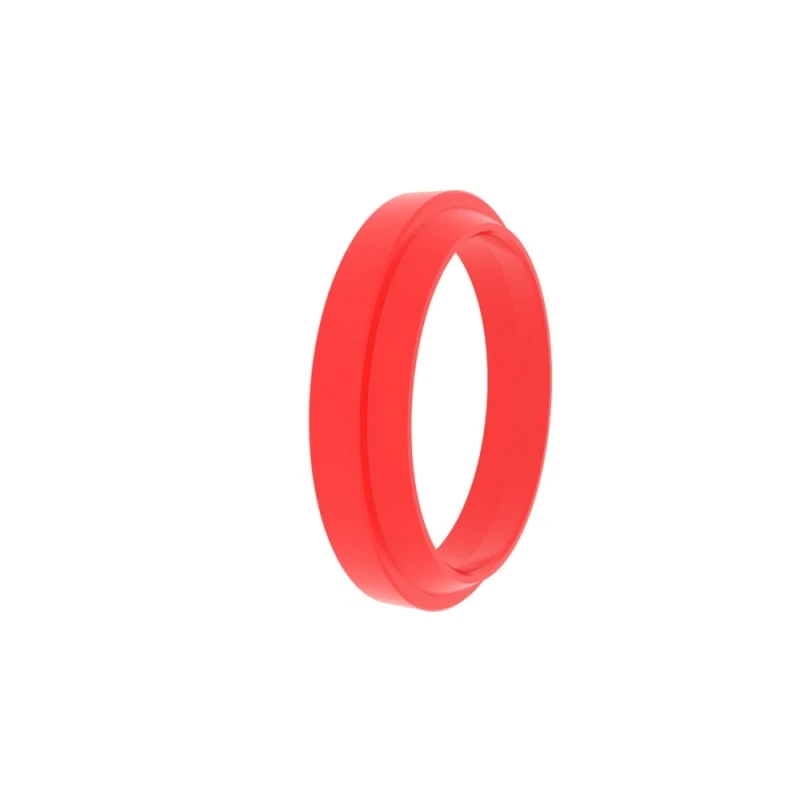

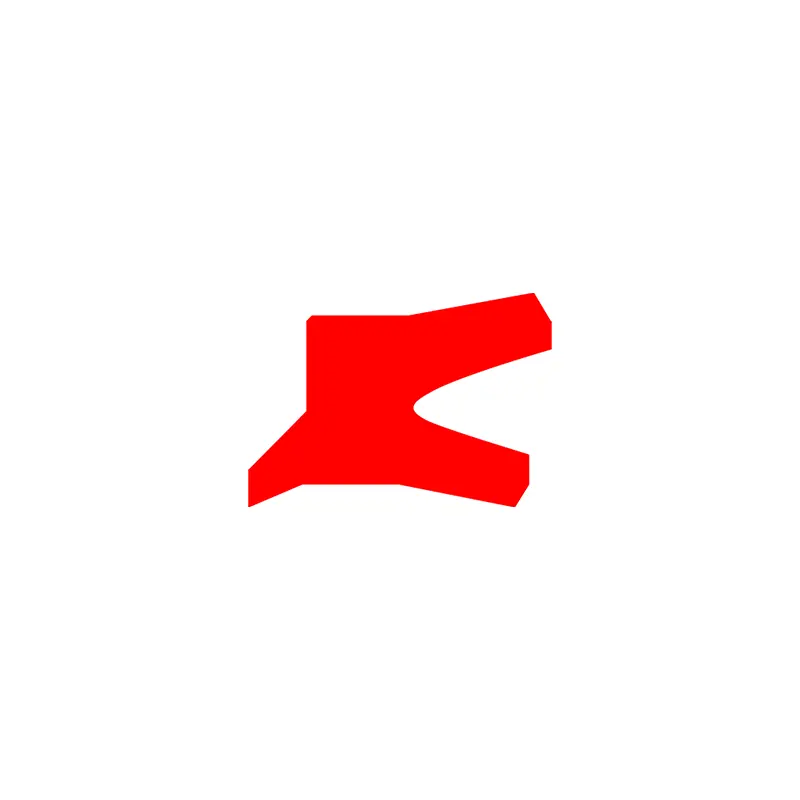

RCA101
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
H ...... Totale hoogte van stofafdichting

Voorbeeld bestellen

Model: RCA101

Gruove maat: 100x108x4/7

Materiaal: RC-PU-H

Afzegeltype: RCA101, RCA104
Hoofdtoepassing: standaard stofbescherming voor oliecilinders
Voordelen: eenvoudige installatie, uitstekende anti-w uiting en stofdicht effect, geen omgekeerde eicel in de holte, geen drukopening tussen de afdichtring en de stofring.
Materiaal: polyurethaan, rubber

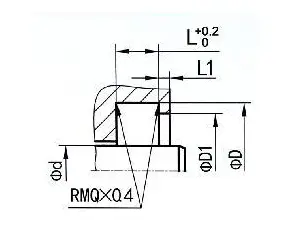

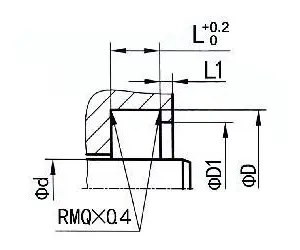

Seal Groove -voorbeelden	De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

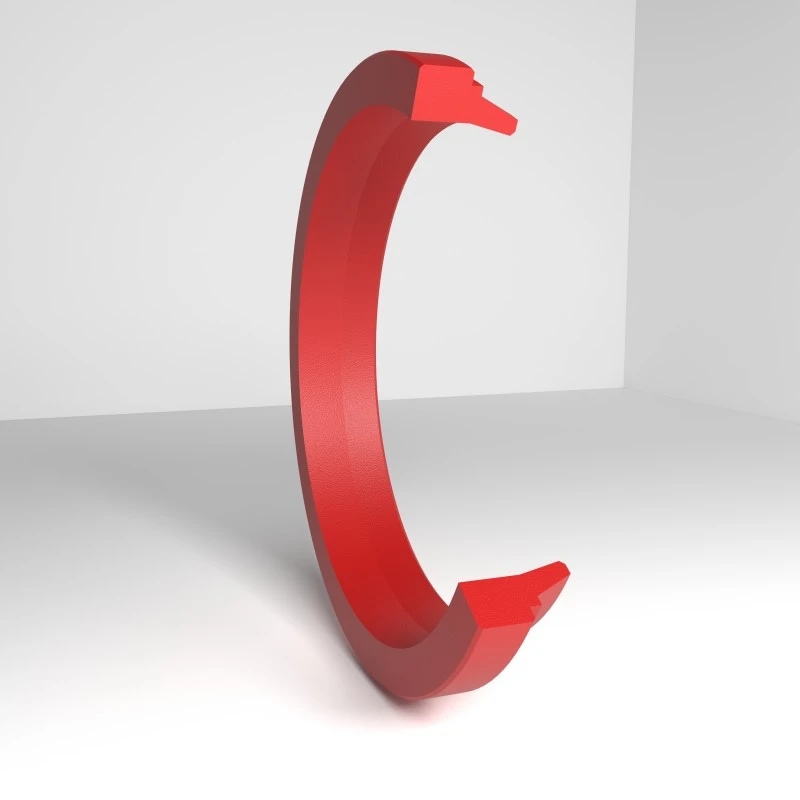

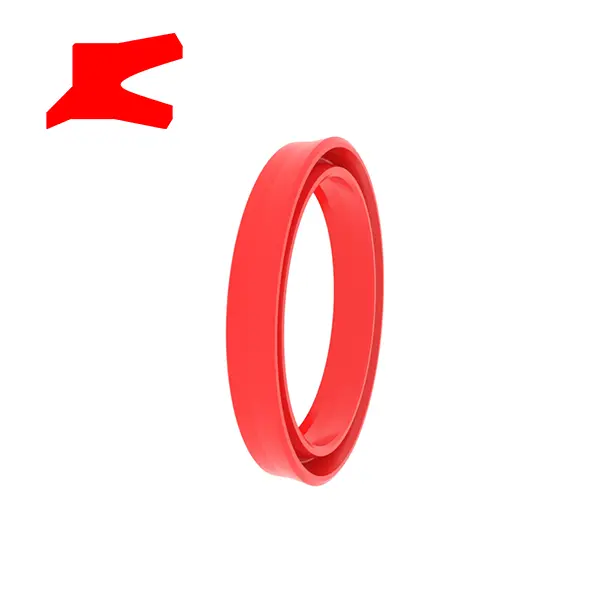

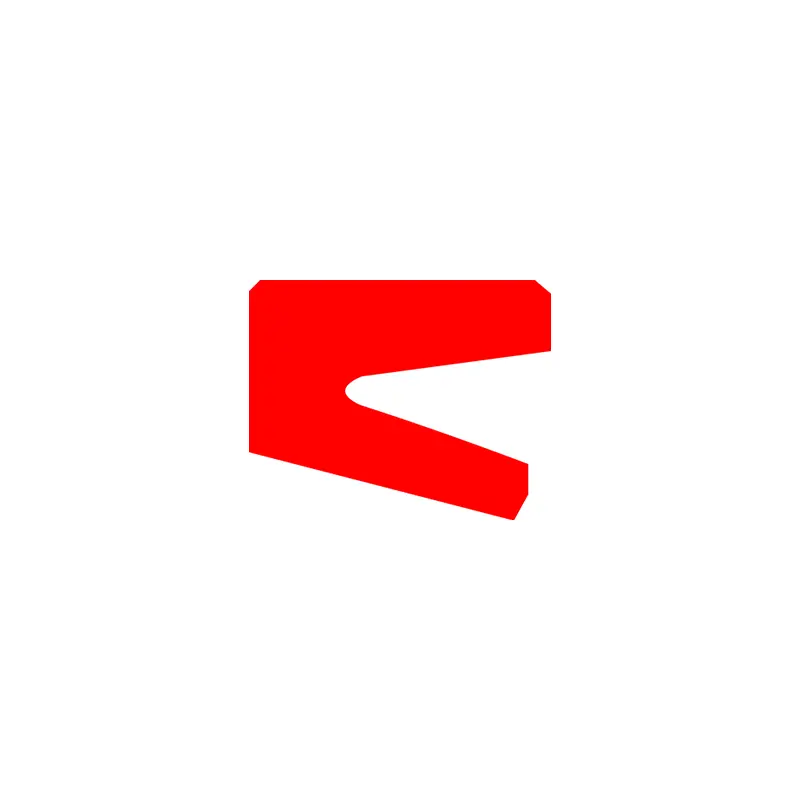

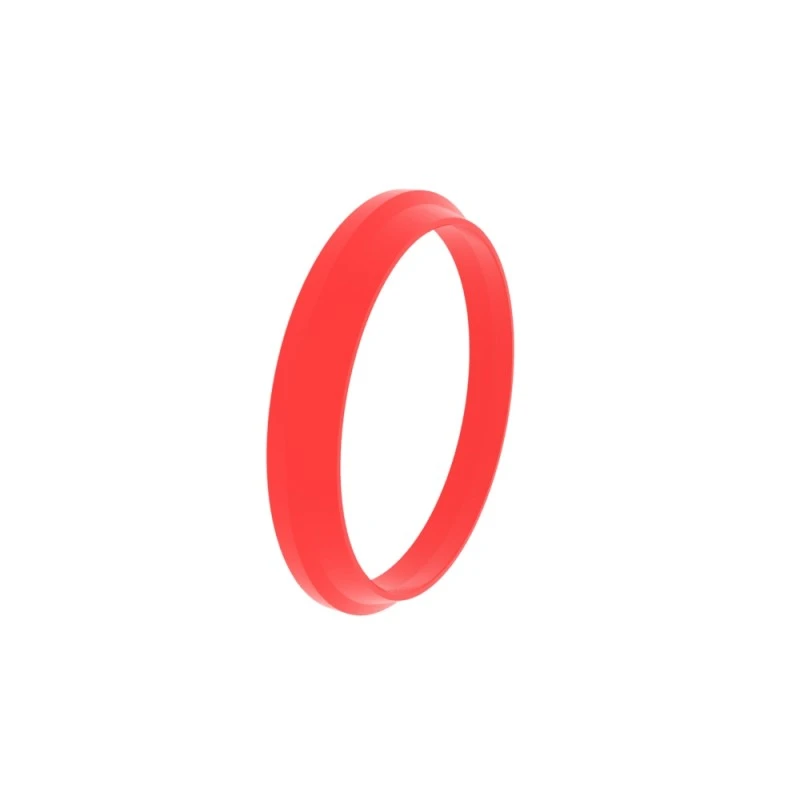

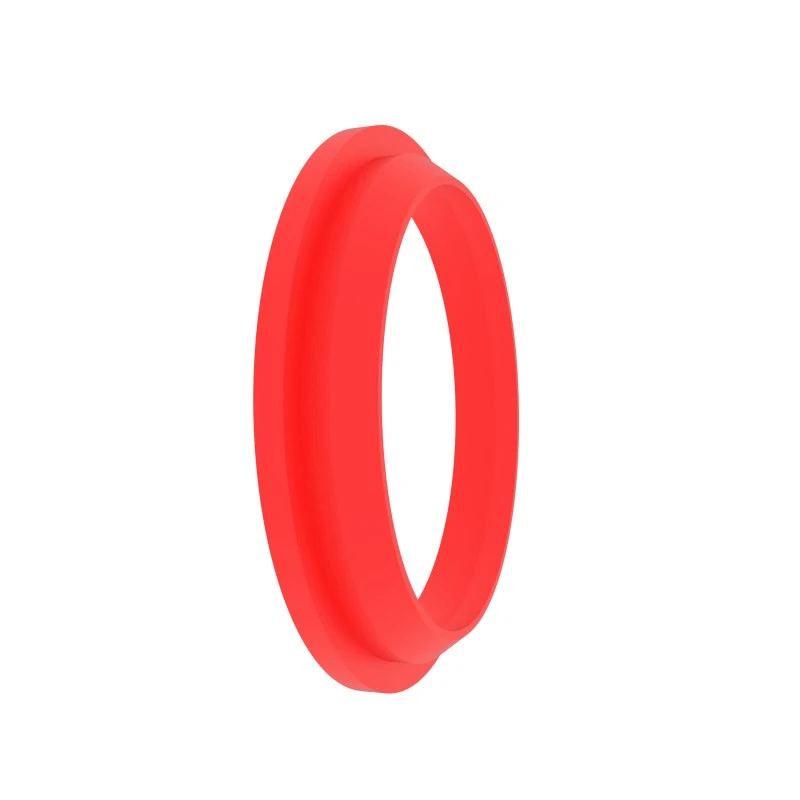

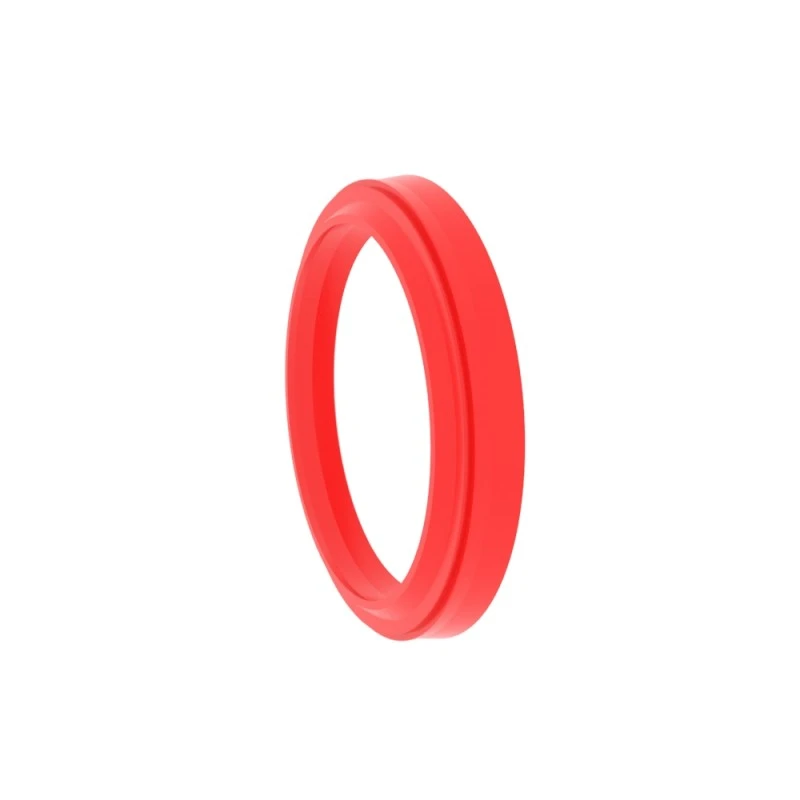

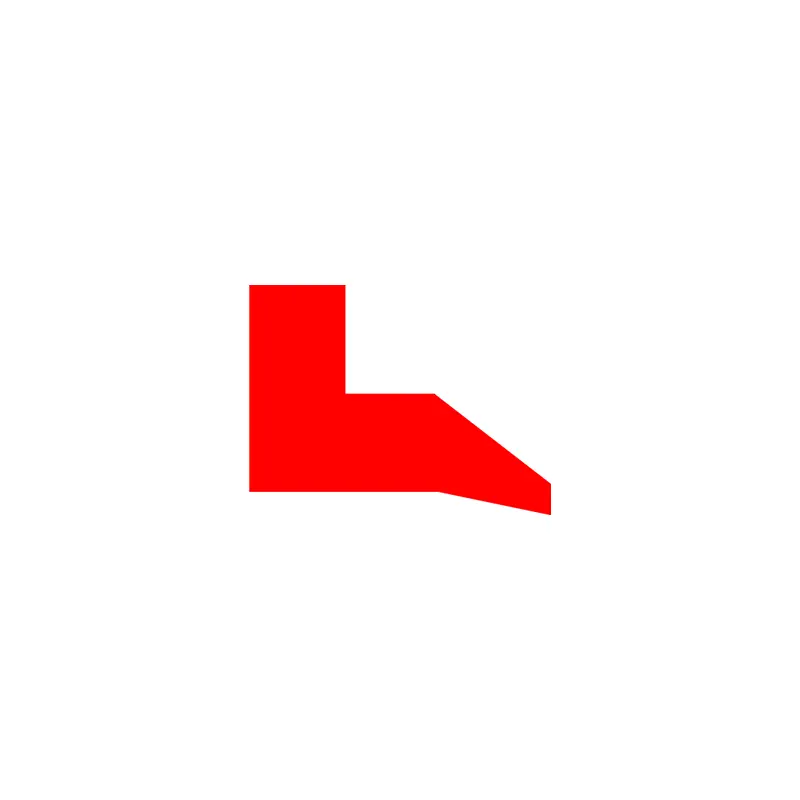

RCA102
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
H ...... Totale hoogte van stofafdichting

Voorbeeld bestellen
Model: RCA102
Gruove maat/totale stofafdichtingshoogte: 100x115x8.5
Materiaal: RC-PU-H

Afzegeltype: RCA102, RCA105, RCA211
Hoofdtoepassing: voornamelijk gebruikt met glijdende combinatieafdichtingen
Voordelen: goede wrijvingsprestaties, RCA211 bidirectioneel zegel
Materiaal: (ultrahoge hardheid) Polyurethaan, rubber

Seal Groove -voorbeelden	De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

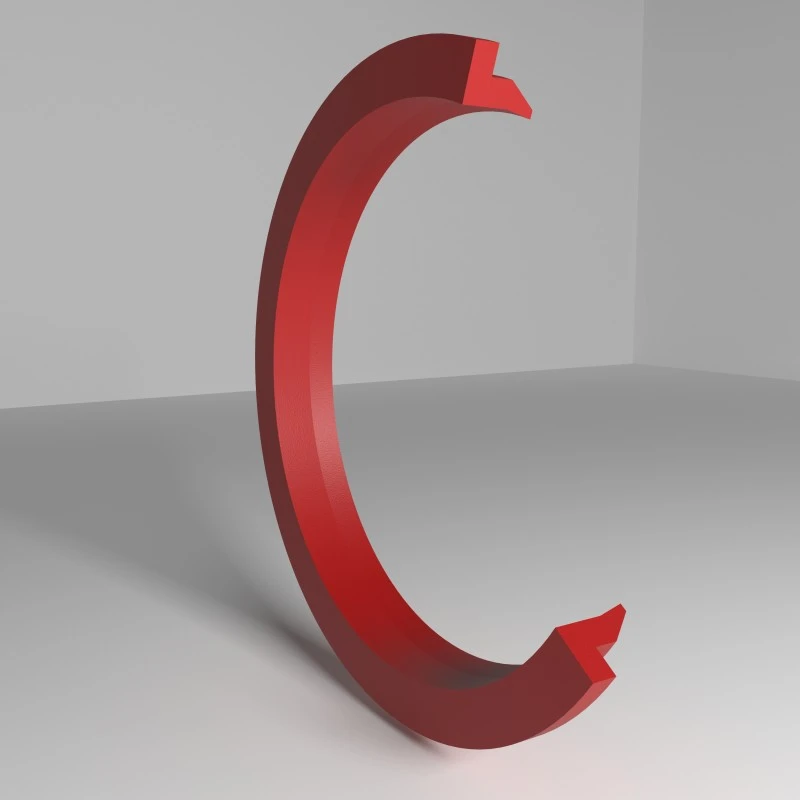

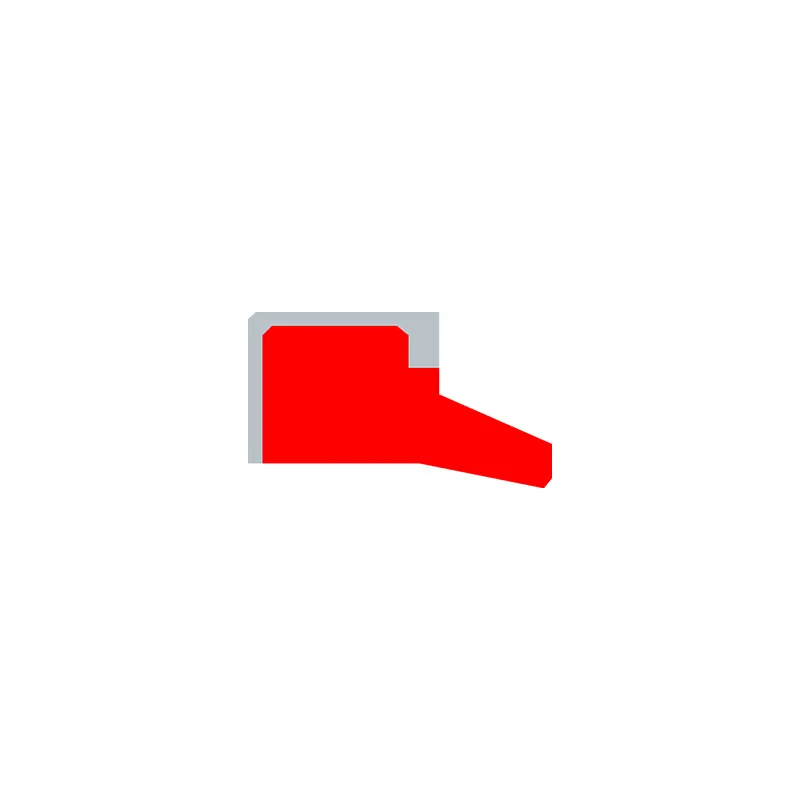

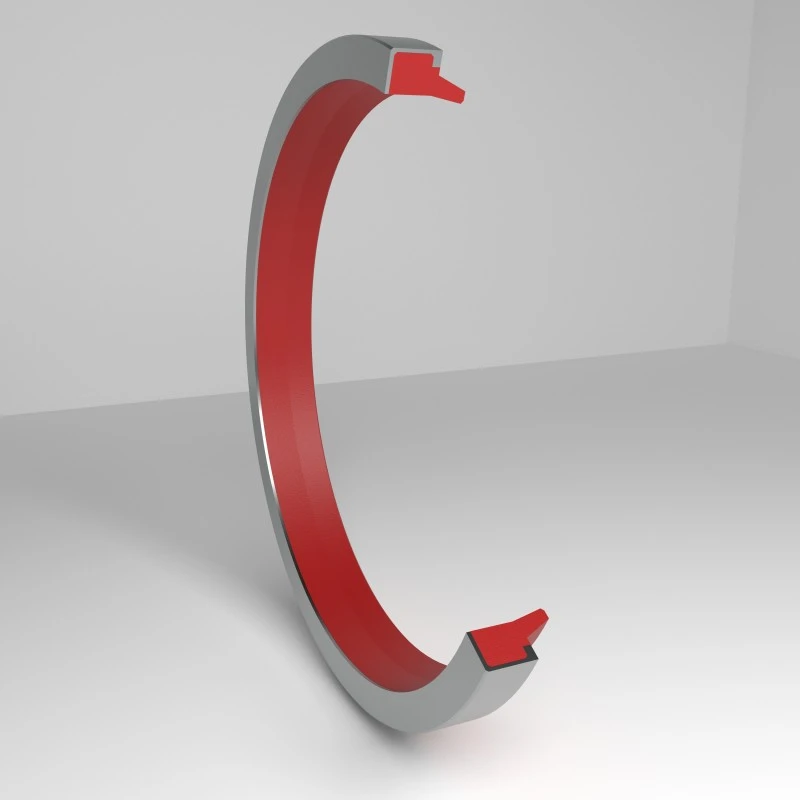

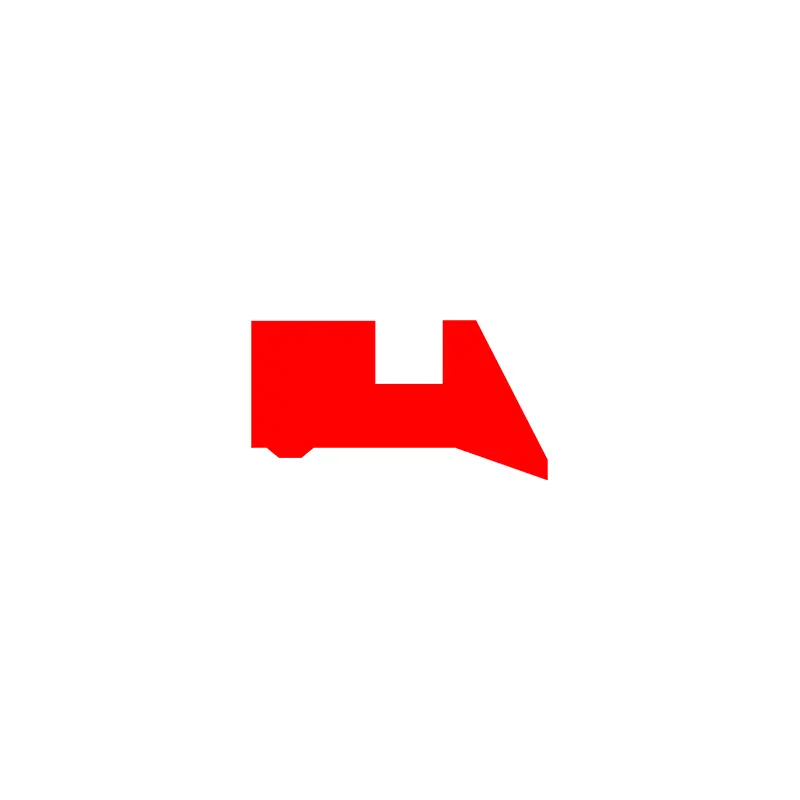

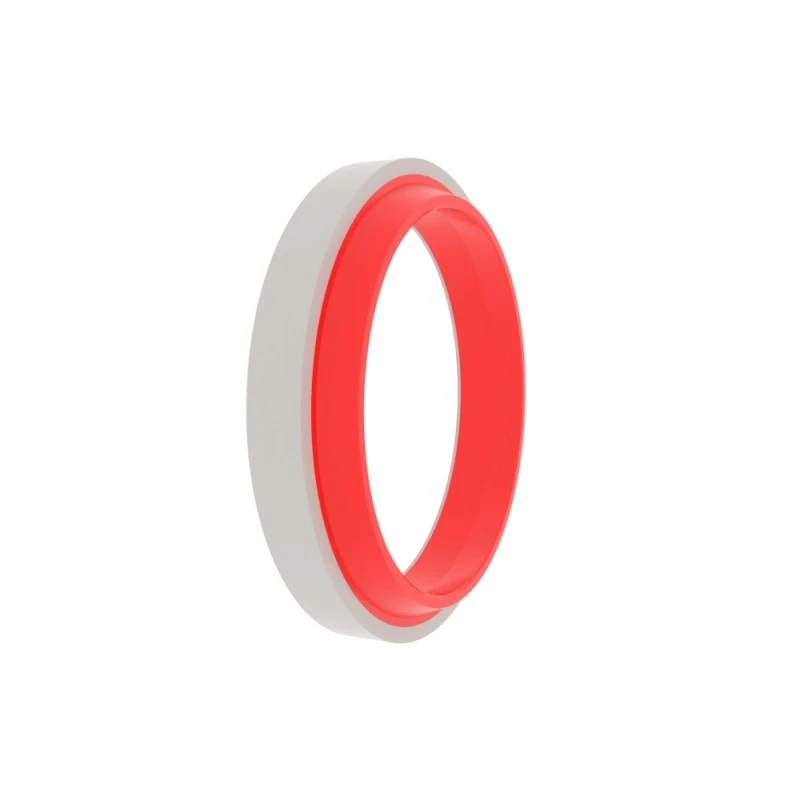

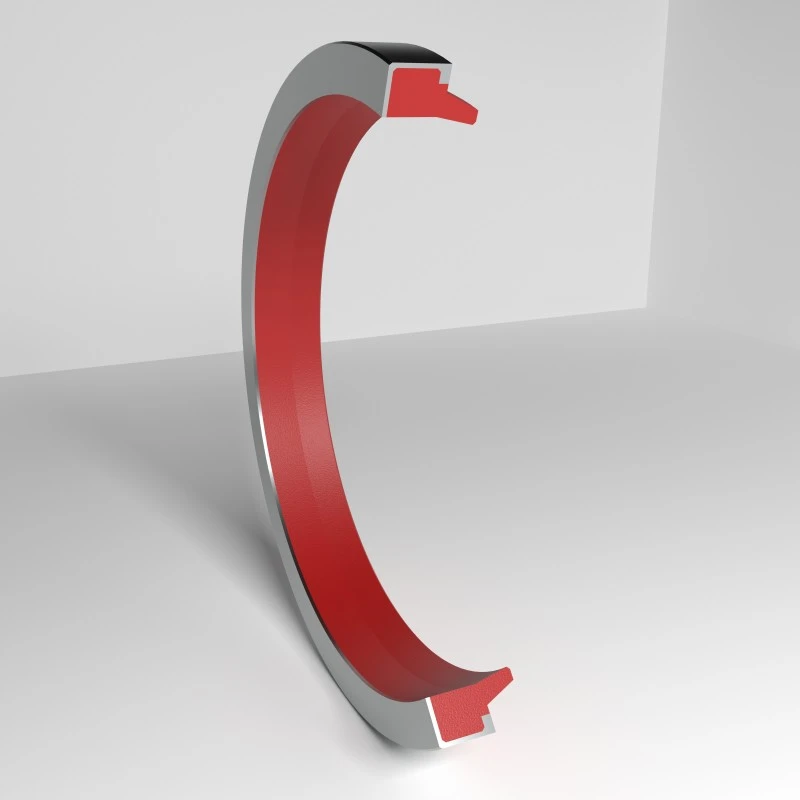

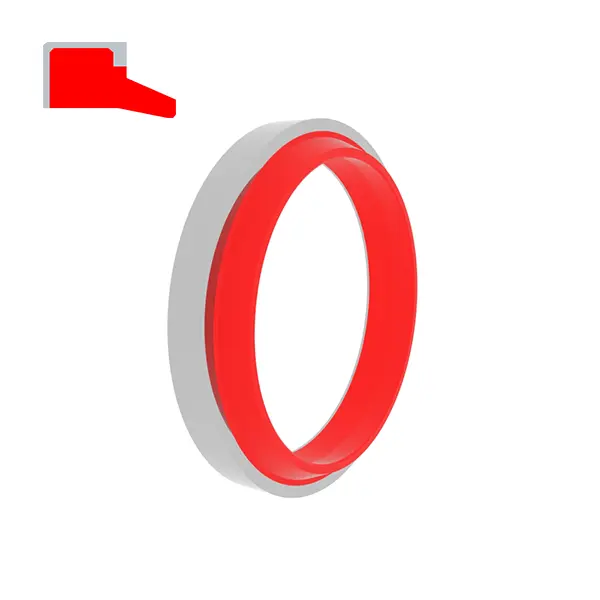

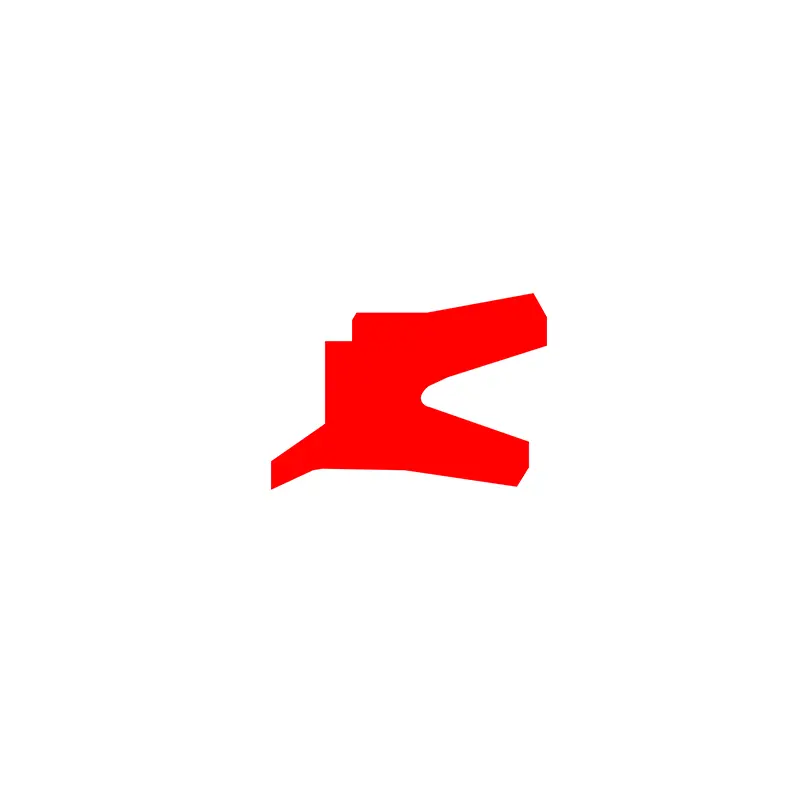

RCA103
Bestelgrootte
Φd ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte
H ...... Totale hoogte van stofafdichting

Voorbeeld bestellen

Model: RCA103

Gruove maat/totale stofafdichtingshoogte: 100x115x9/12

Materiaal: RC-PU-H+POM

Afzegeltype: RCA103, RCA106
Hoofdtoepassing: standaard cilinders en voor open grooves
Voordelen: de anti-wrijvingsprestaties zijn goed, en de ondersteuningsring voorkomt dat oxidatie tussen de groef en de afdichting plaatsvindt, en de positionering en pasvorm in de holte zijn stevig.
Materiaal: (ultrahoge hardheid) Polyurethaan + polyoxymethyleen, rubber + polyoxymethyleen

Seal Groove -voorbeelden	De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

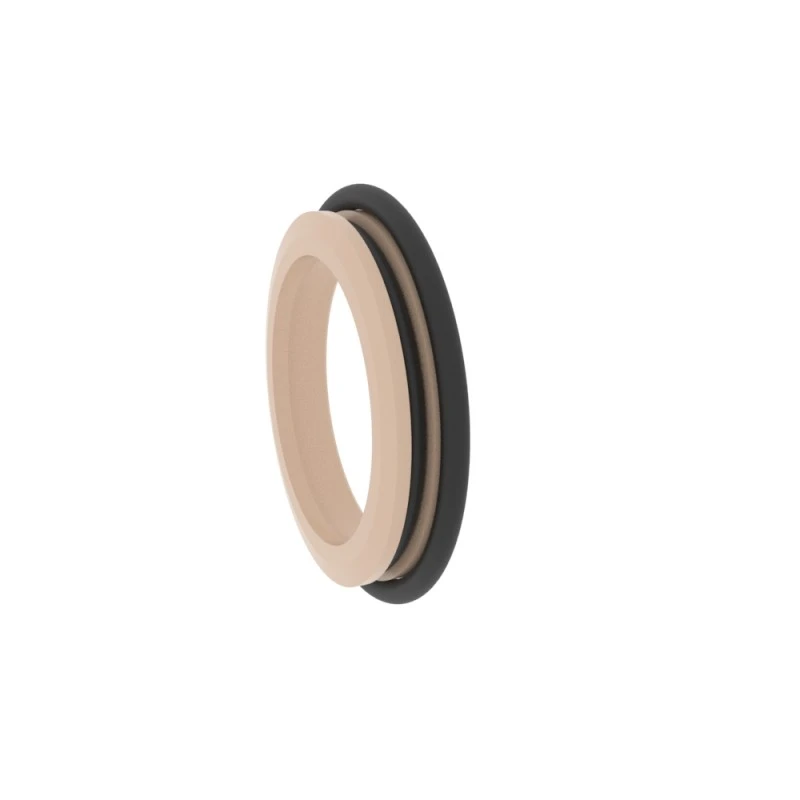

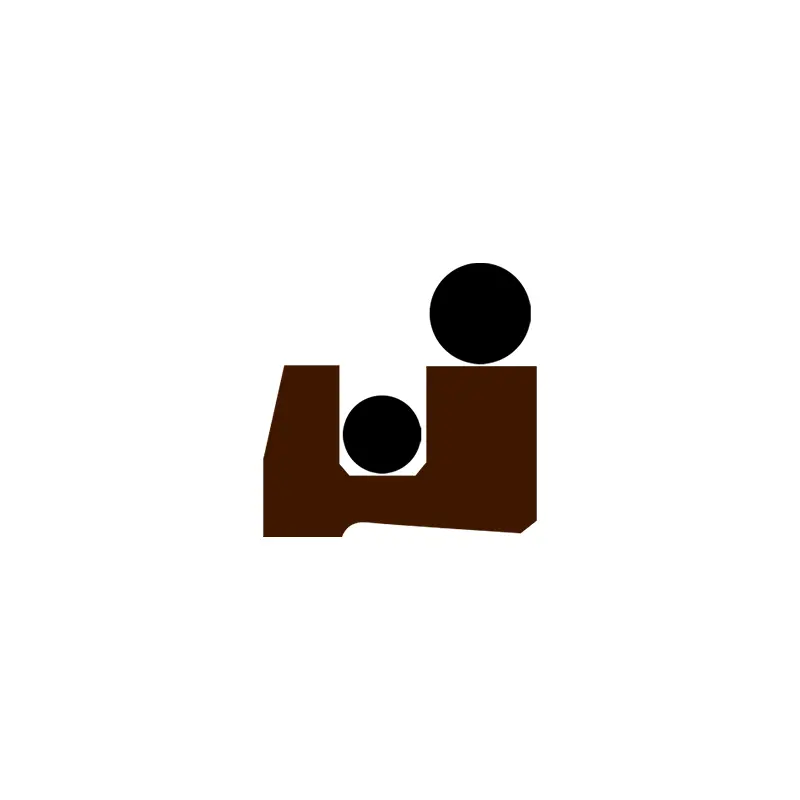

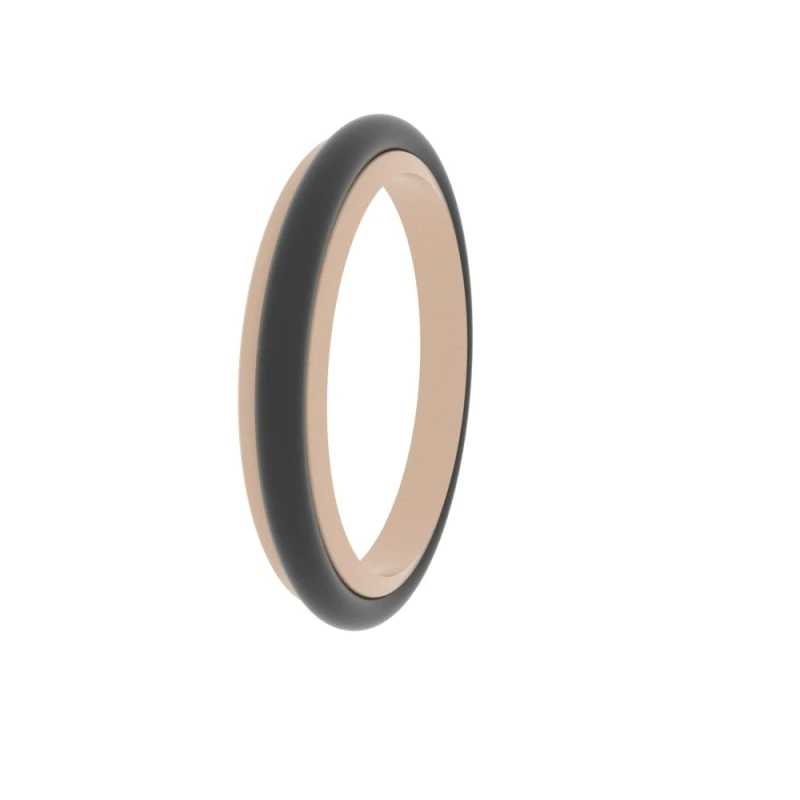

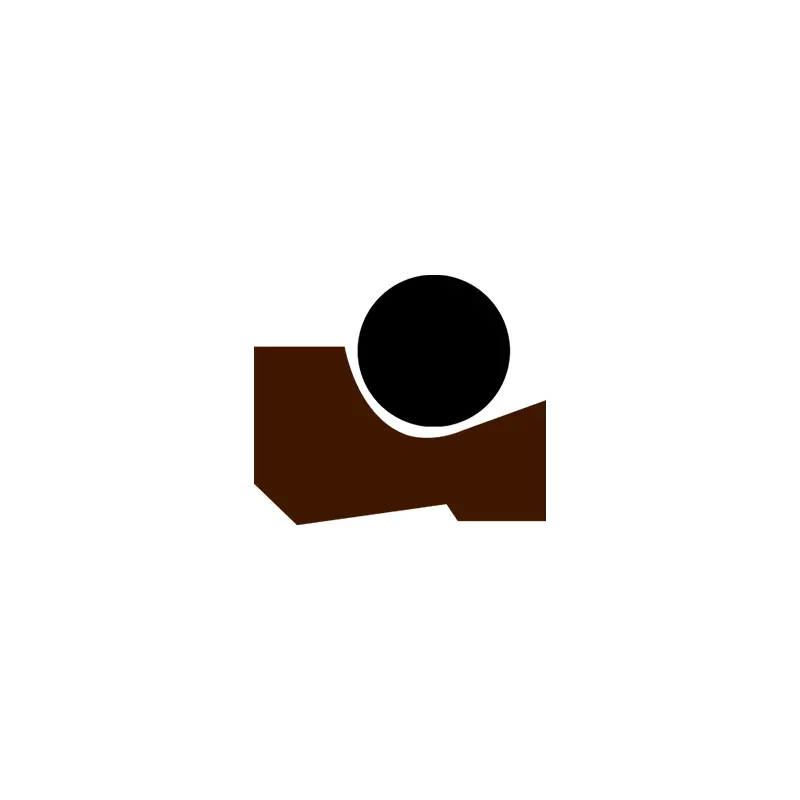

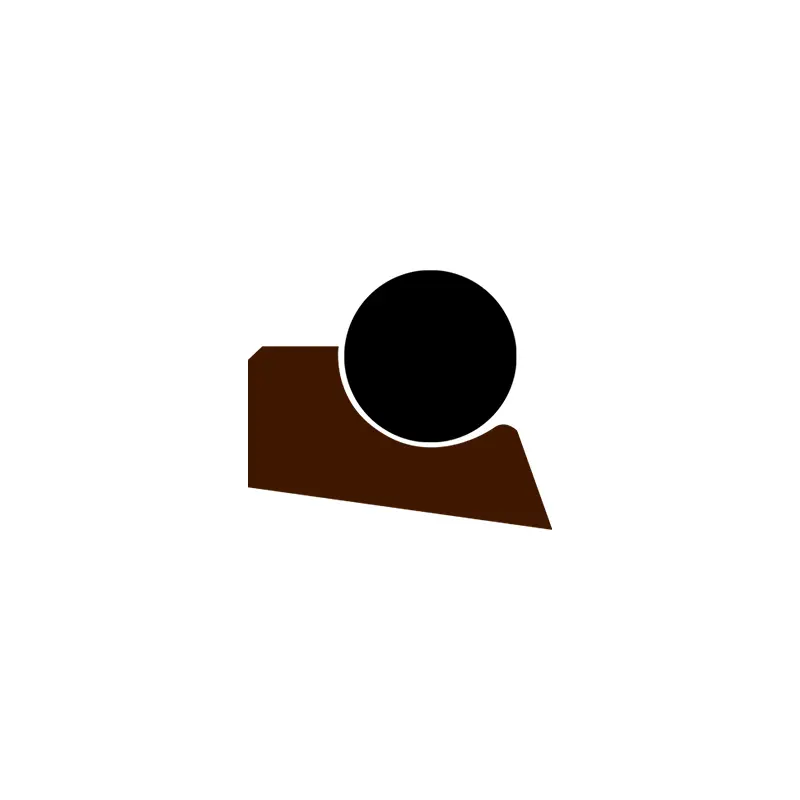

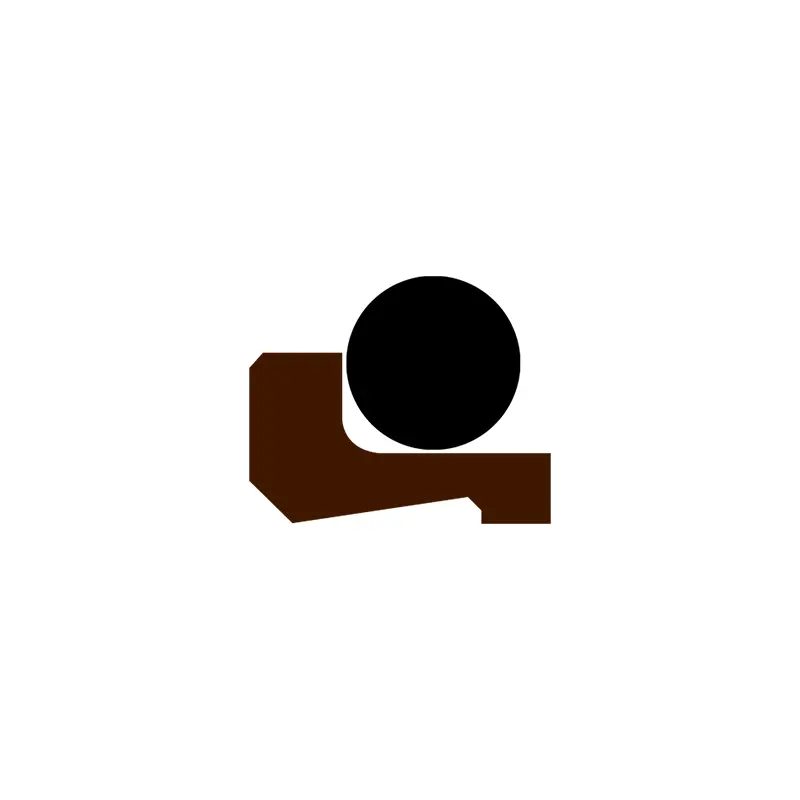

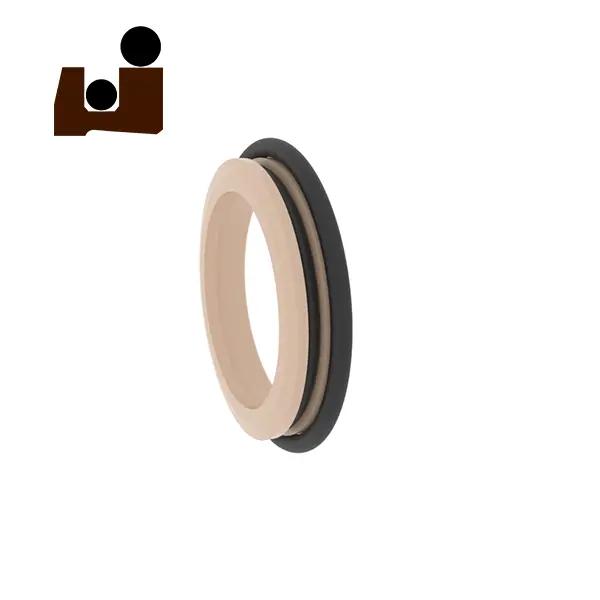

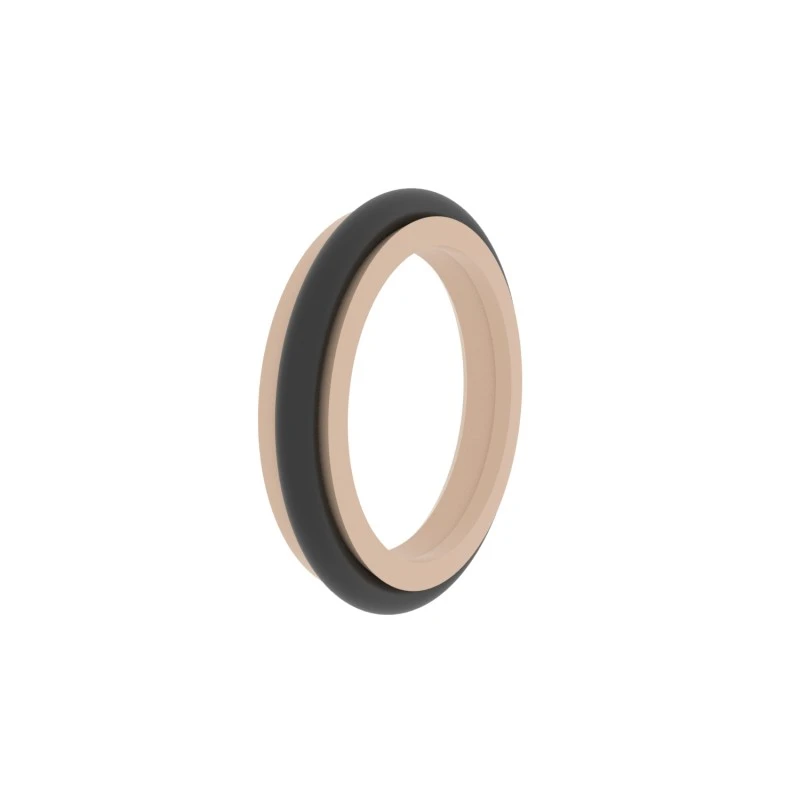

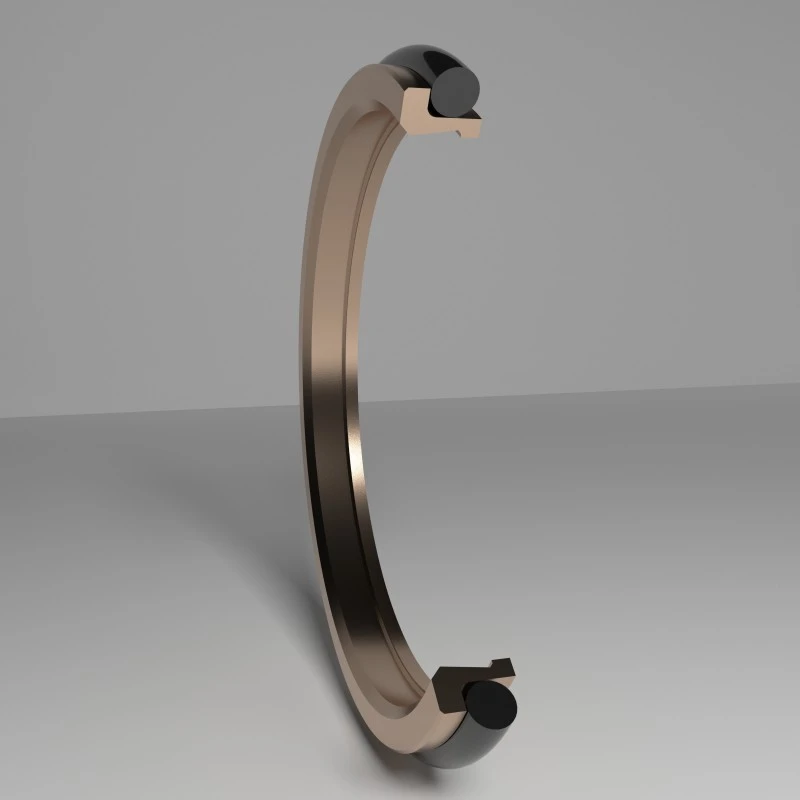

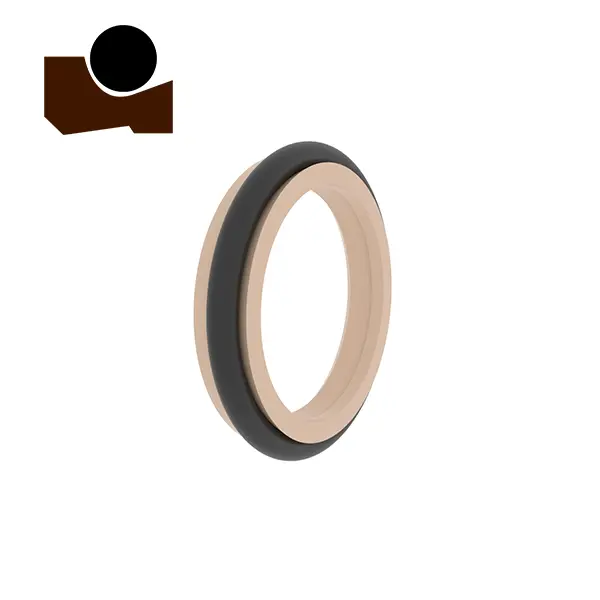

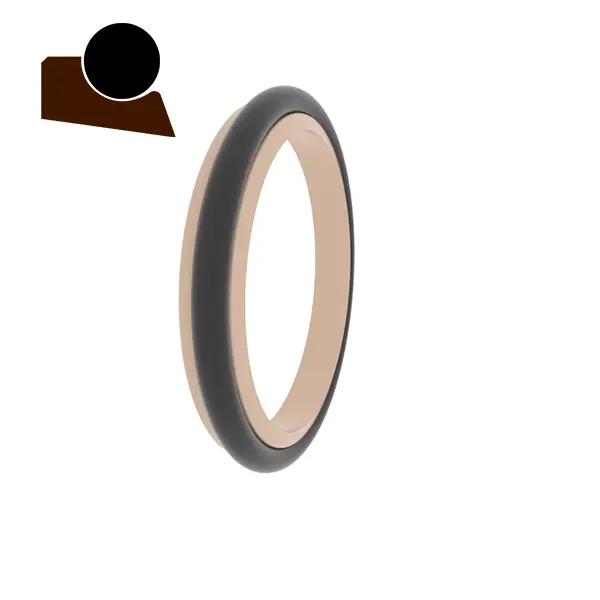

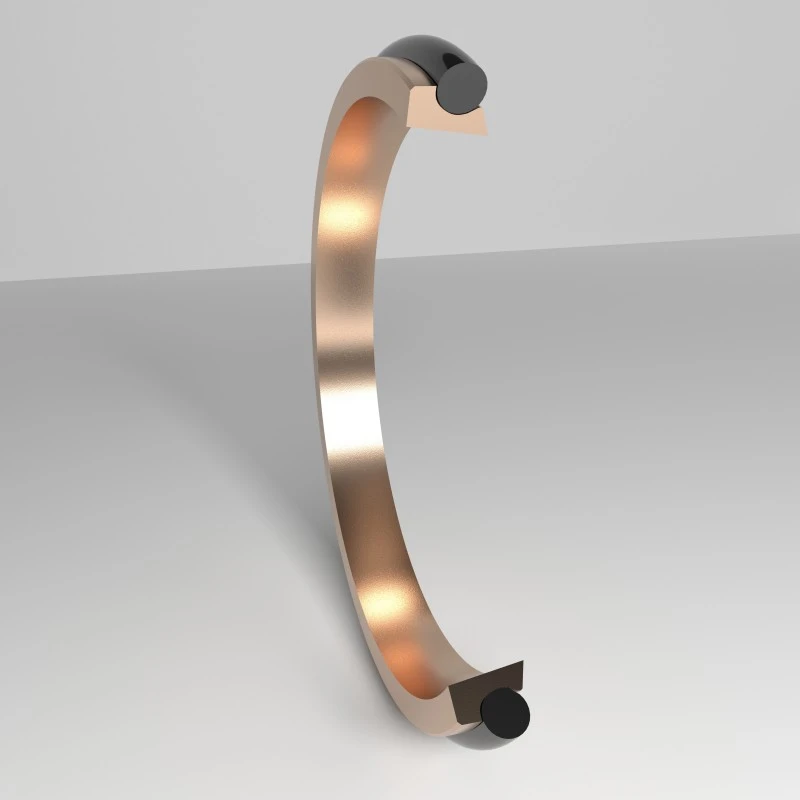

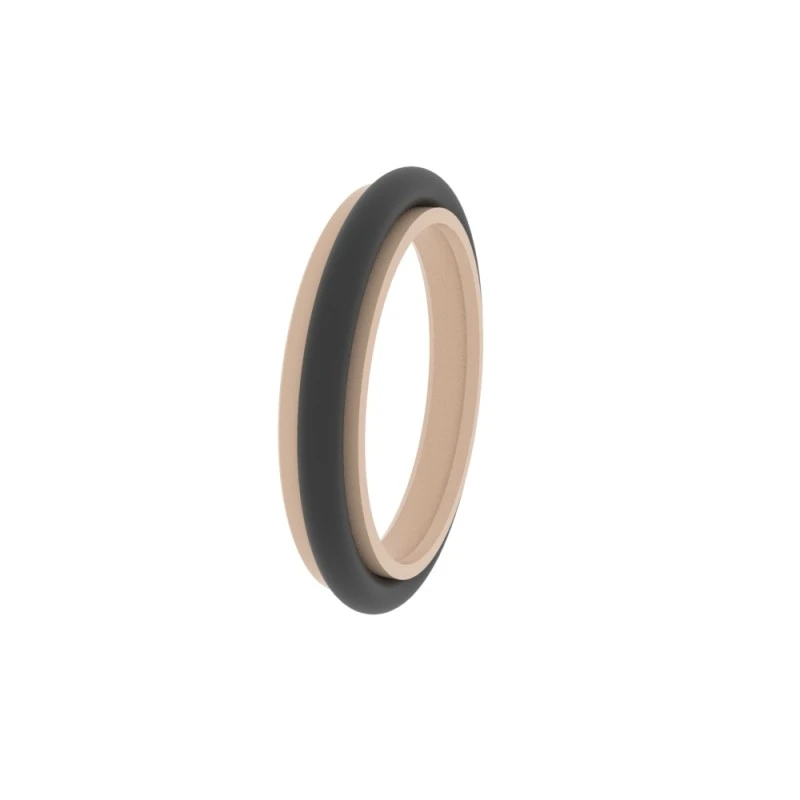

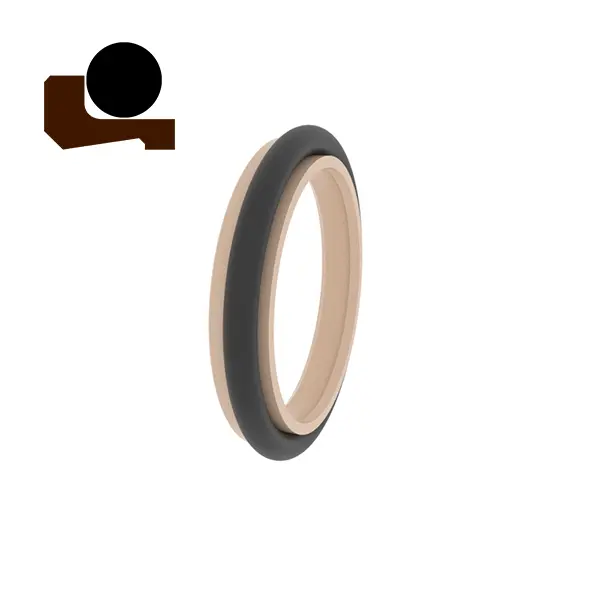

RCA115



Bestelgrootte
Φd ...... buitendiameter
Φd1 ...... buitendiameter
Φd ...... binnendiameter
L ...... groove breedte

Voorbeeld bestellen
Model: RCA115
Gruove maat/totale stofafdichtingshoogte: 100x108.8x6
Materiaal: PTFE3+NBR

SEAL Type: RCA115, RCA118
Hoofdtoepassing: chemische industrie, voedingsindustrie en servomekven
Voordelen: lage wrijvingscoëfficiënt, geen kruipende, kleine installatieruimte, lange slijtvast leven en uitstekende aanpassings- en positioneringsmogelijkheden tijdens het werk.
Materiaal: Tetrluorethyleen, nitrilrubber of fluorrubber

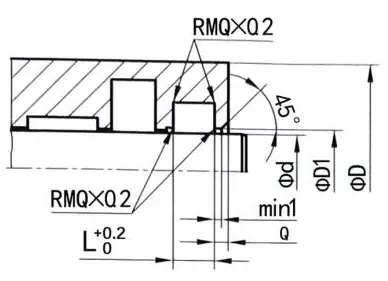

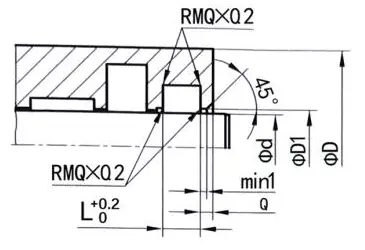

Seal Groove -voorbeelden	De volgende zijn standaardgroefafmetingen (stofafdichtingen van elke grootte binnen het groottebereik kunnen worden geproduceerd)
	RCA115	Φd	Φd	L	D1	a	O-ring
		6-11.9	Φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2.5	5	8.40
