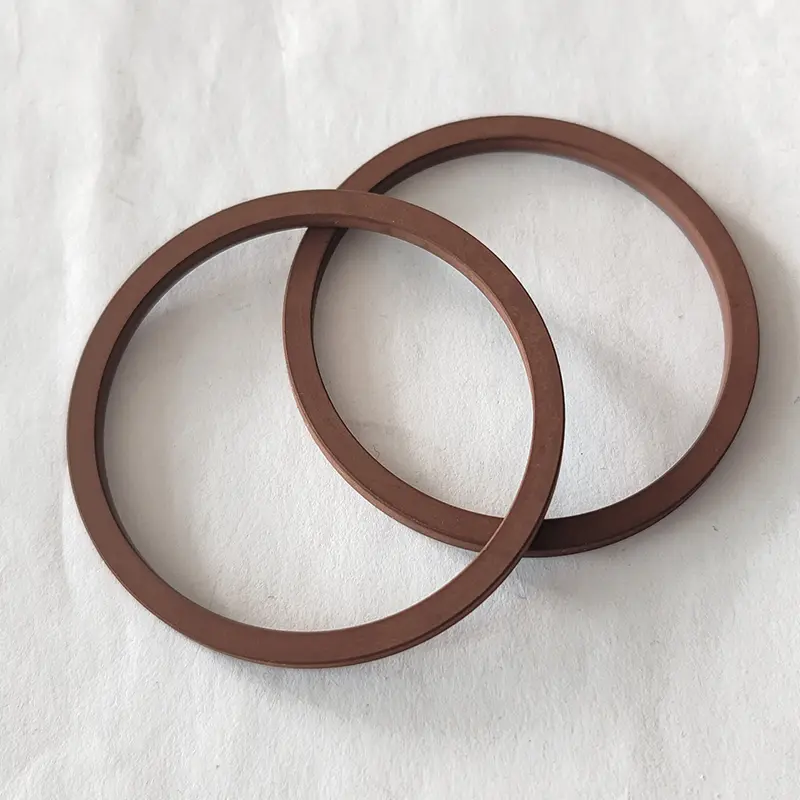

Statische afdichtingen draaien

We bieden een volledig scala aan het draaien van statische afdichtingsoplossingen, die standaard algemene en hogedruk speciale producten dekken. RCFL106/102 en RCK126 zijn basismodellen met eenvoudige structuur en brede toepassing; RCS130/131 en RCFL108 nemen het installatieontwerp van extrusie over diameter van de extrusie aan om de stabiliteit van de inbedding van groef te garanderen; RCK120/127 en andere vergelijkbare seriesproducten bereiken dezelfde betrouwbaarheid door de installatie van extrusie -binnendiameter.

In reactie op flensafdichtingsbehoeften kunnen RCF110 en RCR118 druk in beide richtingen dragen en de drukrichting moet worden aangegeven bij het bestellen. De productlijn heeft volledig betrekking op lage druk tot hogedrukwerkomstandigheden, en het materiaal is slijtvast en corrosiebestendig en wordt veel gebruikt in hydraulische systemen, pijpleidingverbindingen en afdichting van industriële apparatuur.

Productfuncties en toepassingen:

Toepassing: algemeen doel, ID -afdichting, OD -afdichting, axiale afdichting

O-ring specificaties en grooves

Bestelgrootte

Φd1 ...... binnendiameter

Φd2 ...... Sectiediameter

Voorbeeld bestellen

Model: RCFL106

Sectie Diameter van de binnendiameter: 14x1.8

Materiaal: NBR

Sollicitatie

Druk van binnenuit: O-ring wordt gecomprimeerd van de diameter van buitenaf

Druk van buitenaf: O-ring wordt gecomprimeerd vanuit de binnendiameter

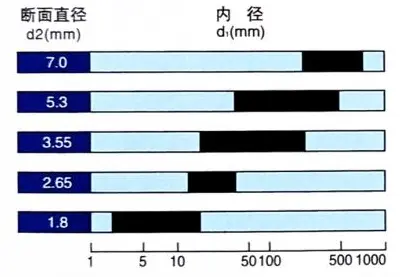

O-ringen hebben nauwkeurige productietoleranties. De toegestane toleranties zijn gestandaardiseerd volgens DIN3771 en ISO3601/1 (dwarsdoorsnede diameter tot 7 mm, binnendiameter tot 670 mm). De overeenkomstige toleranties worden weergegeven in de volgende tabel.

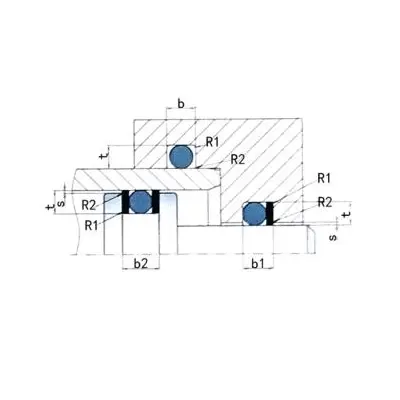

Groove maat

Sectie D2	Groove diepte t						Groove Width Unit: MM (+0.20)			Radius R1 mm
mm	Statisch		Dynamisch (hydraulisch)		Dynamisch (pneumatisch)		B Geen vaste ring	B1 1 vaste ring	B2 2 behouden ringen
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0,2-0,4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0,2-0,4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0,2-0,4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0,2-0,4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0,2-0,4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0,2-0,4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0,2-0,4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0,3-0,6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0,3-0,6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0,3-0,6
5.00	4.15	± 0,10	4.45		4.65		6.8	8.8	10.8	0,3-0,6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
