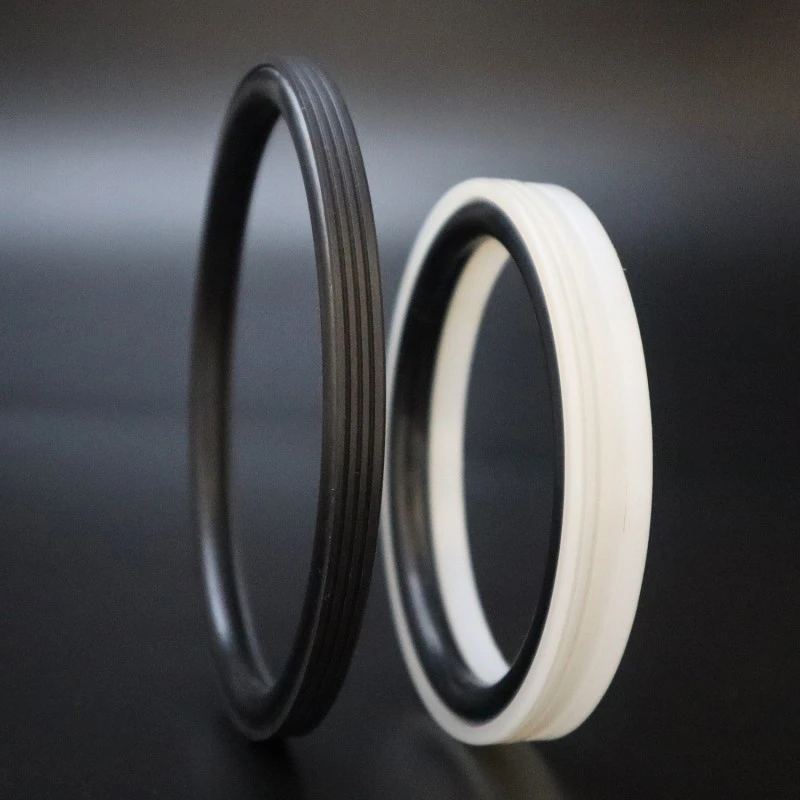

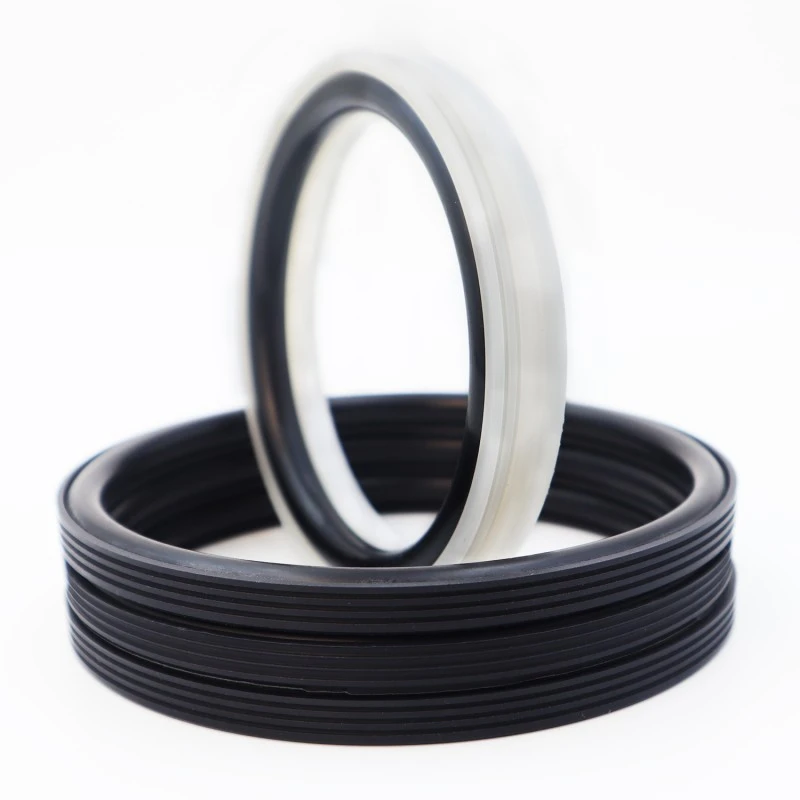

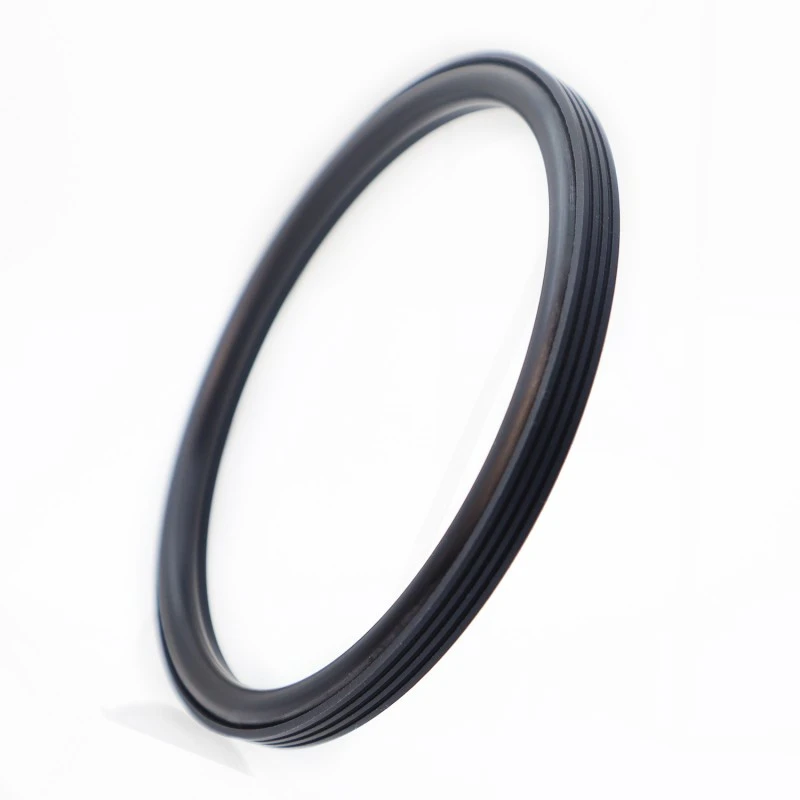

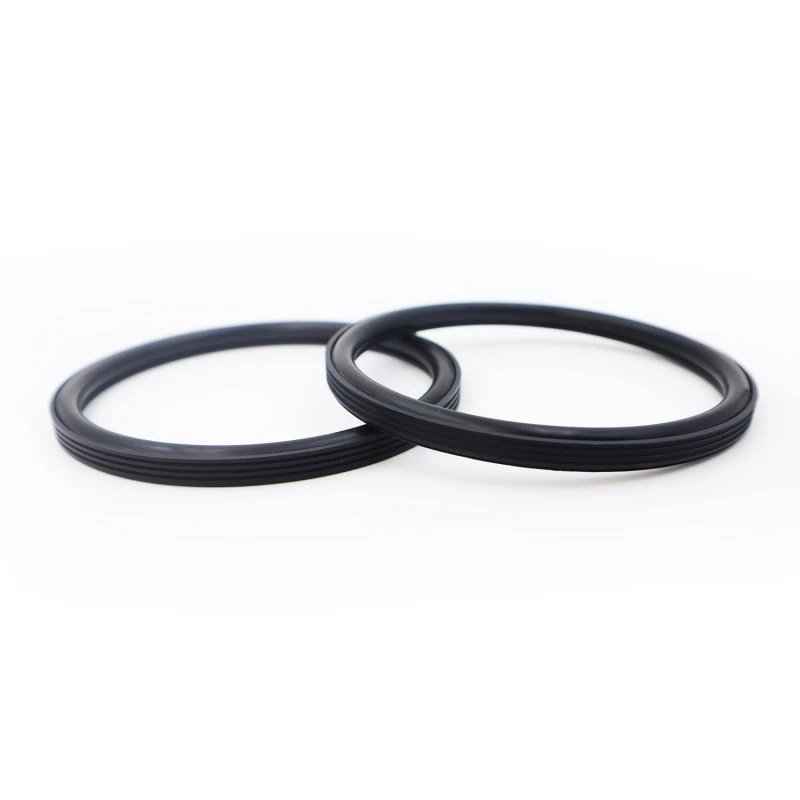

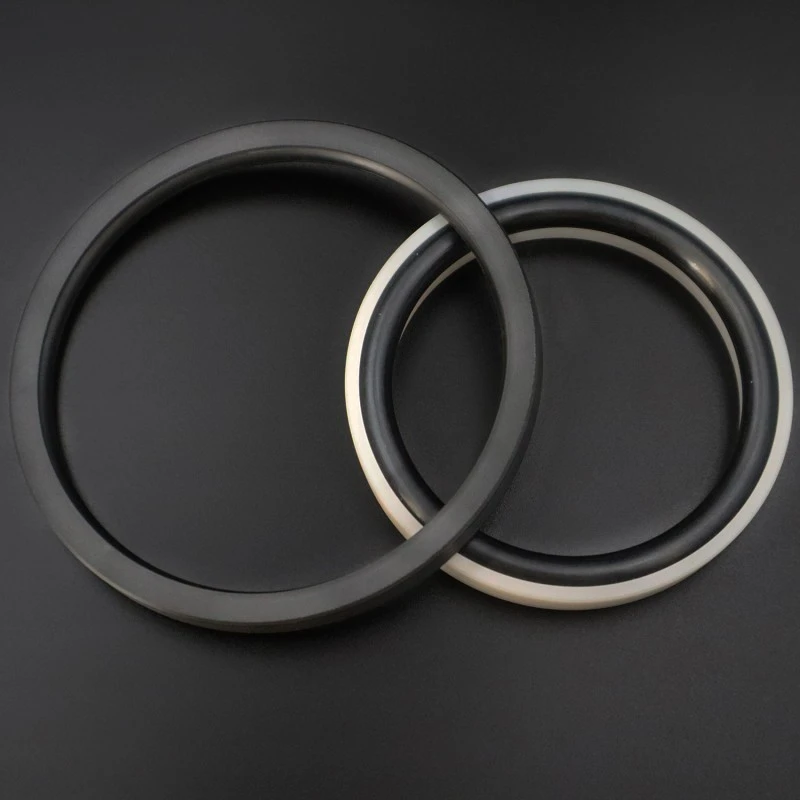

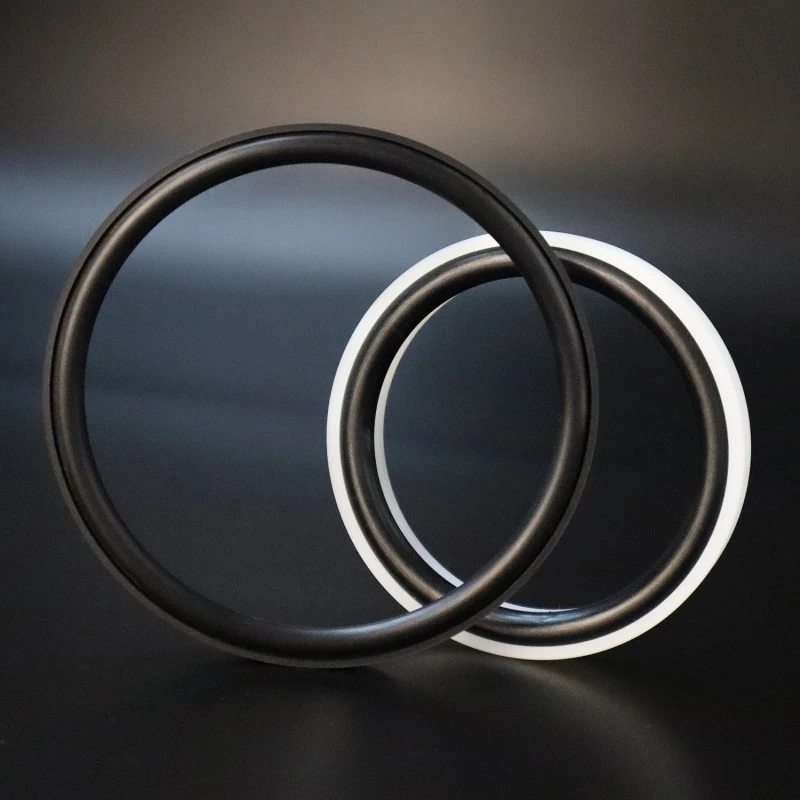

De Bore Seal, ontworpen en vervaardigd door Ruichen Sealing Factory, is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande en roterende bewegingstoepassingen. Het beschikt over een lange levensduur, lage wrijving, uitstekende afdichtingsprestaties, compacte structuur en eenvoudige installatie, gebruik en onderhoud. De speciale afdichtingslip en het geoptimaliseerde dikteontwerp van de afdichting zorgen voor uitstekende afdichtingsprestaties, zelfs in agressieve media zoals cementspecie.
|
Druk/MPa |
Temperatuur/°C |
Snelheid / m/s |
Medium |
|
|
heen en weer gaande beweging |
Roterende beweging |
|||
|
≤100 |
-35 tot +100°C (met NBR O-ring) |
≤6 |
≤2 |
Water, modder, ruwe olie, hydraulische olie, emulsie |
|
-20 tot +200°C (met FKM O-ring) |
||||
Materiaalkeuze
1. Voor de bijbehorende O-ringmaterialen kan worden gekozen uit: R01 Nitrilrubber (NBR), R02 Fluorrubber (FKM), etc.
2. Materiaal afdichtring: standaardmateriaal is PTFE4, andere beschikbare materialen zijn onder meer PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, enz.
Bestelvoorbeeld
Bestelmodel: RC2062-80*68.3*7.6-PTFE4-R01
Model - Boringdiameter * Groefdiameter * Groefbreedte - Materiaalcode

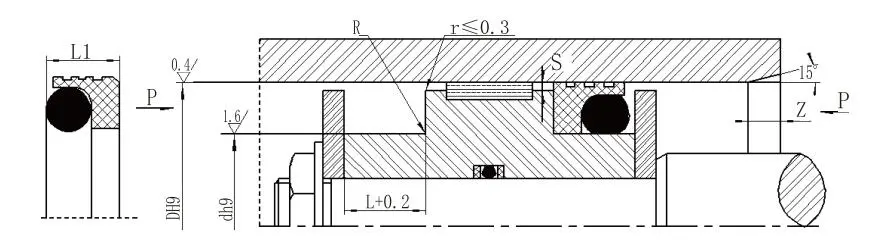

Specificaties en parameters (Elke maat binnen het opgegeven bereik is beschikbaar.)
|
Diafragma bereik Standaard type DH9 RC2062 |
Diafragma bereik Zwaar geladen DH9 RC2062-Z |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Breedte afdichting L1 |
Afgeronde hoeken Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opmerking: 1. Voor cilinderboringen ≤ 30 mm wordt een open groefontwerp aanbevolen.
2. Voor drukken groter dan 30 MPa wordt een H8/f8-passing aanbevolen voor de extrusieopening.
Uitgebreide testmogelijkheden: Ons centrale laboratorium is uitgerust met een volledig assortiment testapparatuur, waarmee de productprestaties onder daadwerkelijke werkomstandigheden kunnen worden gesimuleerd. Testitems omvatten, maar zijn niet beperkt tot:
Dimensionale inspectie: Gebruik van uiterst nauwkeurige 2D-beeldmeetinstrumenten en coördinatenmeetmachines om ervoor te zorgen dat de productafmetingen volledig voldoen aan de tekeningtolerantie-eisen.
Prestatietesten: inclusief verouderingstests bij hoge temperaturen, tests bij lage temperaturen, olie-/mediumweerstandstests, slijtvastheidstests, barstdruktests, enz.
Levenscyclustesten: het voorspellen van de levensduur en betrouwbaarheid van het product door middel van duurzaamheidstests die daadwerkelijke werkomstandigheden simuleren.
