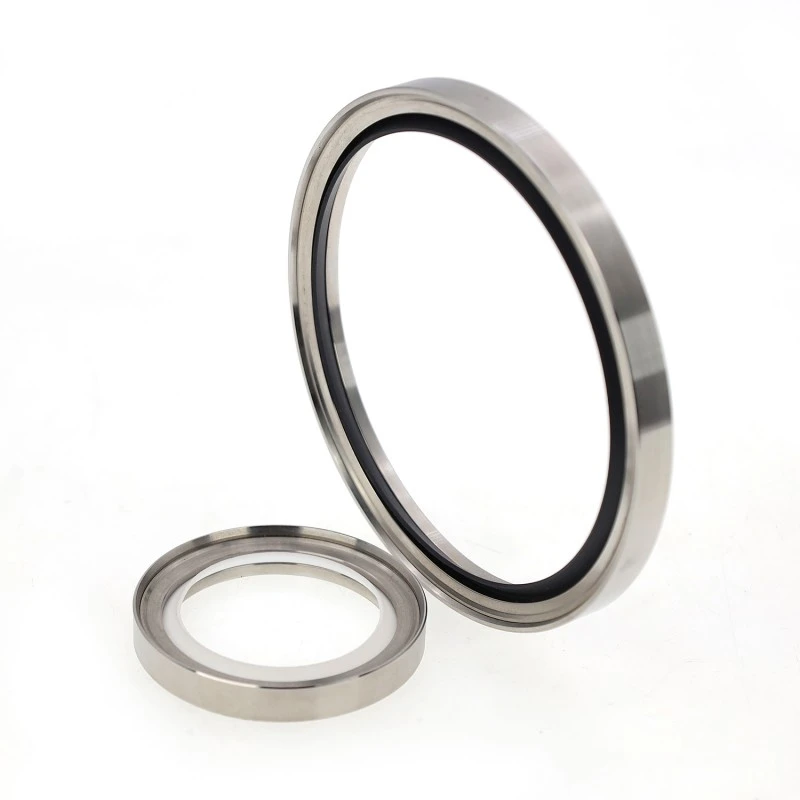

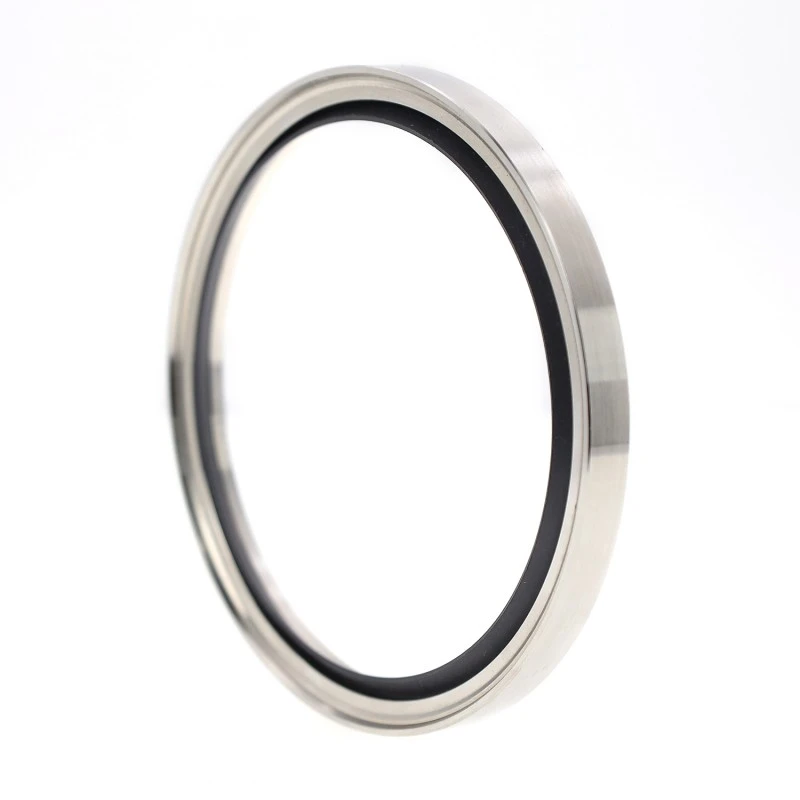

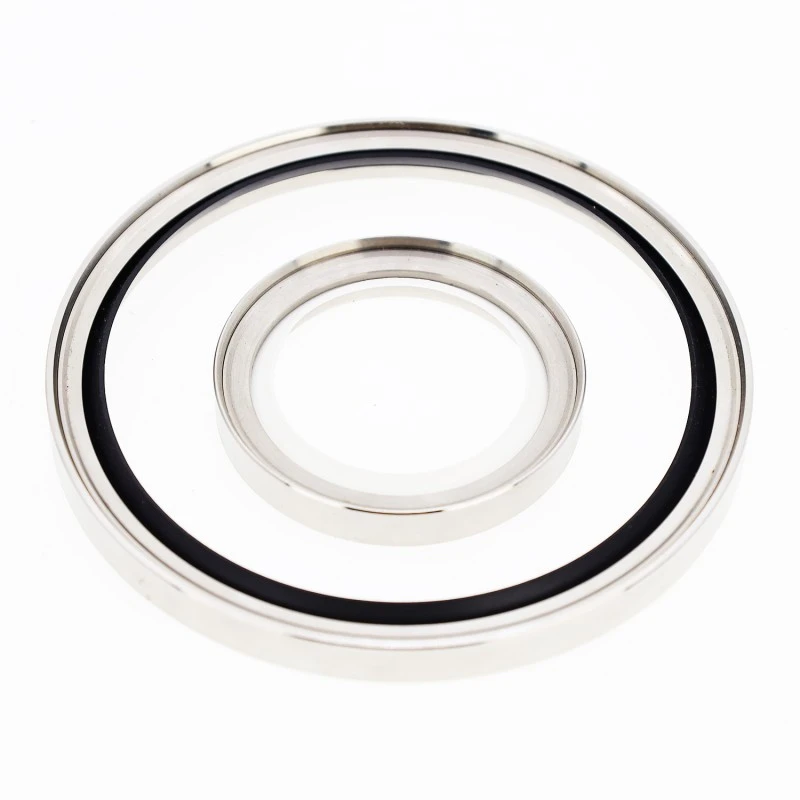

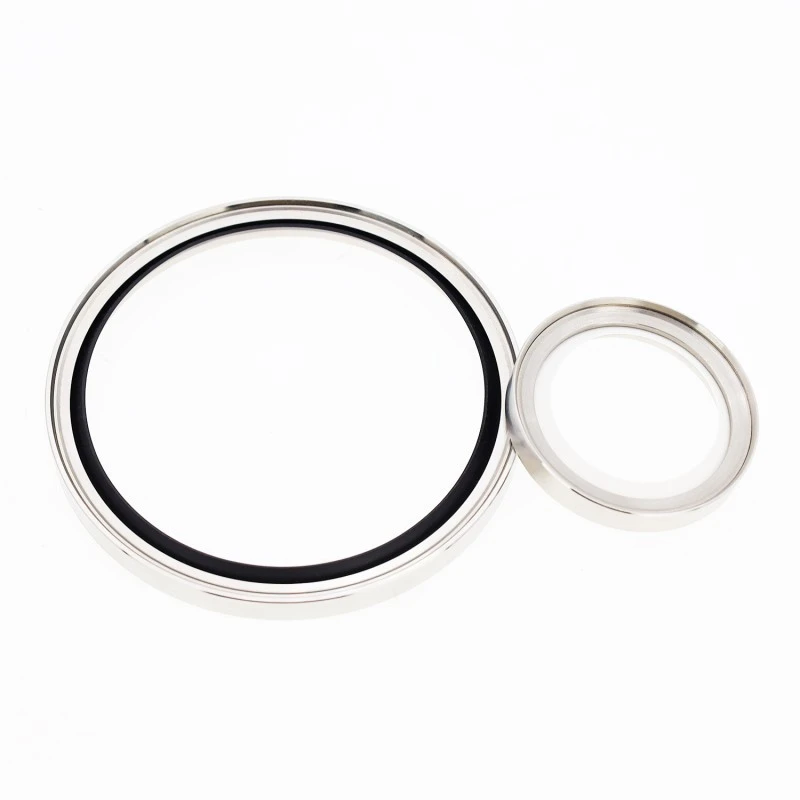

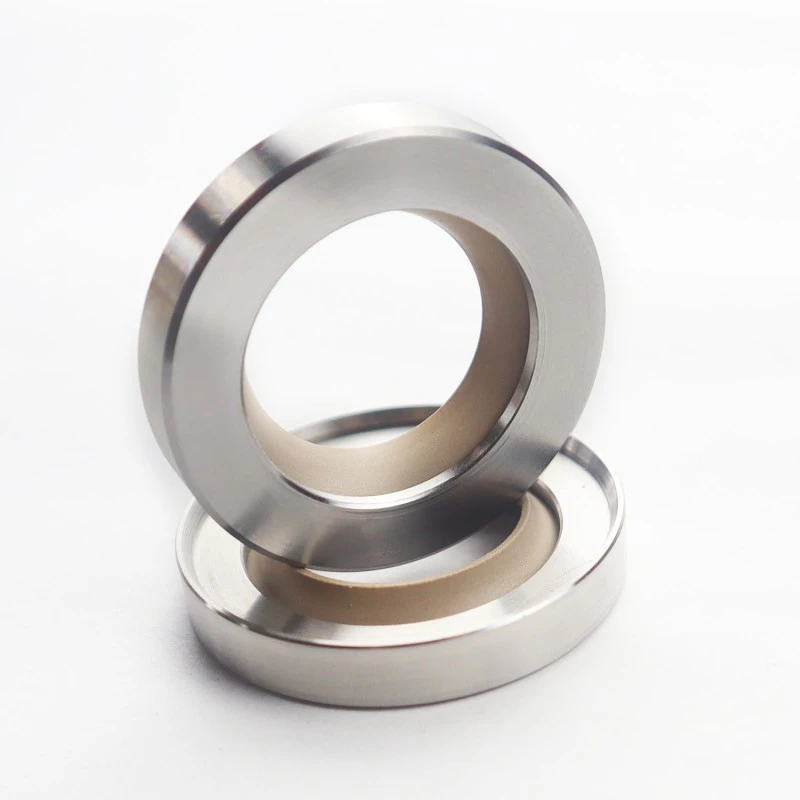

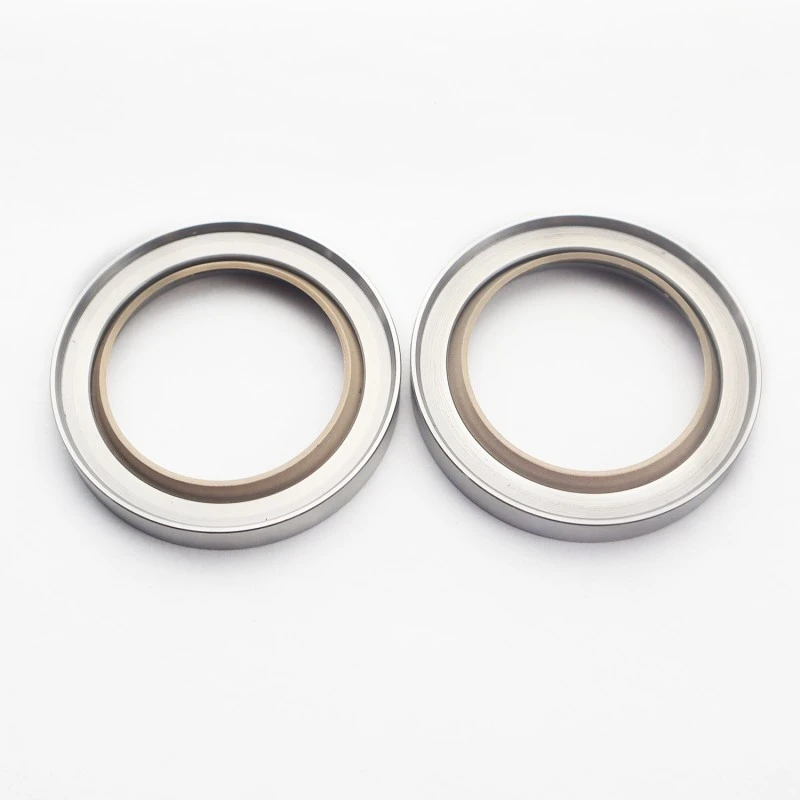

1. Uitstekende chemische bestendigheid
2. Groot bedrijfstemperatuurbereik
3. Geschikt voor smering met lage smering en olievrije smering
4. Lage wrijving voor minimaal stroomverbruik
5. Geschikt voor hoge lineaire snelheden
6. Geen stick-slip-effect, lage startweerstand na langdurige stilstand
7. Geschikt voor ongeharde roterende assen (met passende selectie van PTFE-lipafdichtingen)
8. Geschikt voor hogedruktoepassingen
Typische toepassingen zijn onder meer: roterende compressoren, schroefcompressoren, transmissies/versnellingsbakken, blowers, motoren, werktuigmachines, pompen, hydraulische motoren, centrifuges, enz.
Hardheidseisen voor pasvlakken
Aanbevolen hardheid: HRC ≥ 58. De vereiste hardheid is afhankelijk van vele factoren; voor lagedruk- en lagesnelheidstoepassingen zijn ook zachtere roterende assen geschikt. Voor zachte metalen worden PTFE6-lipafdichtingen aanbevolen.
Kwaliteitseisen voor pasvlakken Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Vorm in dwarsdoorsnede |
Model |
Druk |
Temperatuur |
Snelheid |
Medium |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Olie, gas, water, enz. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Olie, gas, water, enz. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Olie, gas, water, enz. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Olie, gas, water, enz. |
Vloeistofdynamische spiraalrecirculatieafdichting: Het RCS-D-type maakt gebruik van een lipafdichting met een spiraalvormig recirculatiepatroon, waardoor de afdichtingsprestaties worden verbeterd. De roterende as mag slechts in één richting draaien.

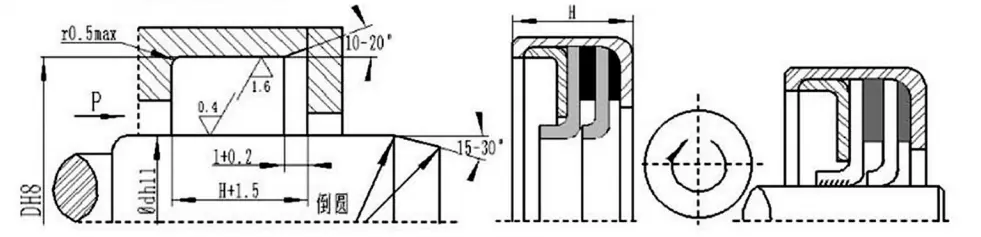

Vereisten voor de installatielocatie
Bestelvoorbeeld: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Neem dan contact op met ons bedrijf; het RC2057-model biedt producten met een maximale lengte van 1600 mm.
Installatiehandleiding voor PTFE-oliekeerringen
1. Reinig en smeer de keerring en alle installatiedelen;
2. Vóór installatie moet de oliekeerring op een gladde as met dezelfde diameter als de as worden gemonteerd om te strak aandraaien en installatiefouten te voorkomen, en om oververhitting tijdens de eerste inbedrijfstelling te voorkomen;
3. Breng vóór installatie afdichtmiddel (zoals Loctite 601 of 641) aan op de buitenomtrek en het kopvlak van de oliekeerring om lekkage aan de buitendiameter te voorkomen;
4. Bij het monteren van de PTFE-oliekeerringlip op de as moet de PTFE-oliekeerringlip worden beschermd om schade aan de afdichtingslip door schroefdraad, spiebanen, enz. te voorkomen;

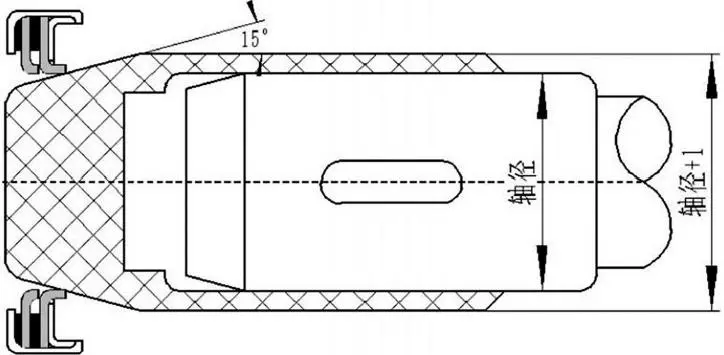

5. Er moet een geleidebus worden gebruikt om de PTFE-oliekeerring te installeren om de lip tegen beschadiging te beschermen. De geleidingshuls heeft een tapse hoek van 15 graden aan het geleidingsuiteinde, en het binnengat van het andere uiteinde is glijdend op de as. De buitendiameter van de geleidehuls is de asdiameter + 1 mm, met een glad oppervlak en afgeronde randen. Zie Figuur 1 voor de installatie van de PTFE-oliekeerring;
6. Het wordt aanbevolen dat het materiaal van de geleidehuls van hard plastic is;

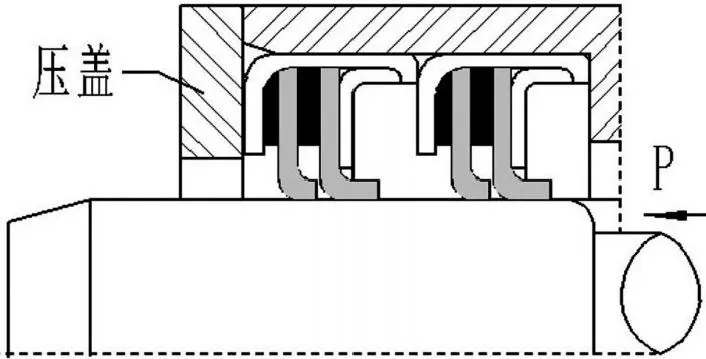

7. Nadat de oliekeerring is gemonteerd, moet deze met een kleminrichting worden vastgezet en aan de buitenomtrek en kopse kant worden afgedicht met afdichtmiddel. Zie Figuur 2 voor de bevestiging van de PTFE-oliekeerring.
Figuur 1. Installatie van de PTFE-oliekeerring.
Figuur 2. Bevestiging van de PTFE-oliekeerring.
