Druk/MPa |
Temperatuur / °C |
Snelheid /m/s |
Medium |
|
≤40 |
-35~+100 (met NBR O-ring) |
≤2 |
Hydraulische olie, emulsie, water, gas, enz. |
|
-20~+200 (met FKM O-ring) |
1. Beschikbare O-ringmaterialen: R01 nitrilbutadieenrubber (NBR), R02 fluorrubber (FKM), enz.
2. Materialen afdichtring: standaardmaterialen PTFE3 en PTFE4; andere optionele materialen zijn onder meer PTFE1, PTFE2 en PTFE5.
Bestelvoorbeeld
Bestelmodel RC2052—80x91×4,2—PTFE3—R01 Model-dxDxL- Materiaalcode
Bestelmodel RCX17—80x91×4.2—HPU Model-dxDxL- Materiaalcode

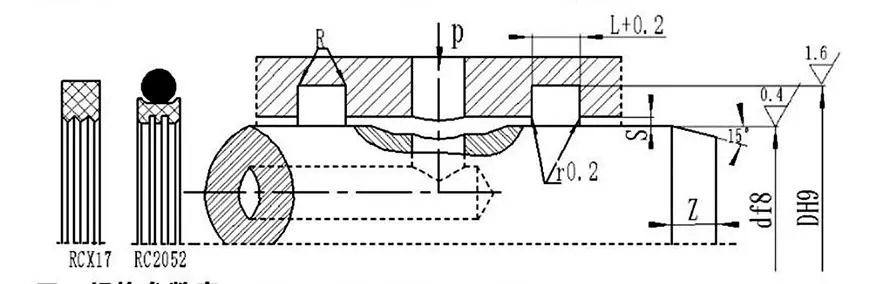

Specificaties en parametertabel (elke specificatie binnen het parameterbereik is beschikbaar)
|
Asdiameterbereik df8 |
Diameter van de sleuf DH9 |
Geulbreedte L+⁰,2 |
Radiale speling Smax |
Afgeronde hoeken Rmax |
Afschuining Zmin |
|
|
0~10 MPa |
10~20 MPa |
|||||
|
6~18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19~37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38~199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200~255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650 ~ 1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Opmerking: Voor asdiameters ≤ 30 mm worden open groeven aanbevolen.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Let op: Vereiste specificaties staan hier niet vermeld; neem dan contact op met ons bedrijf. Wij bieden producten aan met een maximale diameter van 2800 mm.
Uitgebreide installatie- en gebruiksinstructies
Rui Chen weet dat een correcte installatie de eerste voorwaarde is om de volledige prestaties van afdichtingen te garanderen. We zullen u ook uitgebreide begeleiding geven bij het gebruik van elk product, met name complexe of niet-standaard aangepaste onderdelen. Er zal een gedetailleerde grafische installatiegids zijn.
Deze handleidingen gaan vergezeld van stapsgewijze diagrammen en tekstinstructies in hoge resolutie die duidelijk de inspectiepunten vóór de installatie weergeven, de juiste installatiestappen, het benodigde gereedschap en de verkeerde handelingen die moeten worden vermeden, alsof onze technici ter plaatse zijn. Bovendien maken we voor complexe assemblages of systemen professionele videotutorials waarmee uw operators de installatietechnieken en voorzorgsmaatregelen intuïtief en snel onder de knie kunnen krijgen door middel van dynamische demonstraties, waardoor het risico op vroegtijdig falen als gevolg van onjuiste installatie aanzienlijk wordt verminderd.
