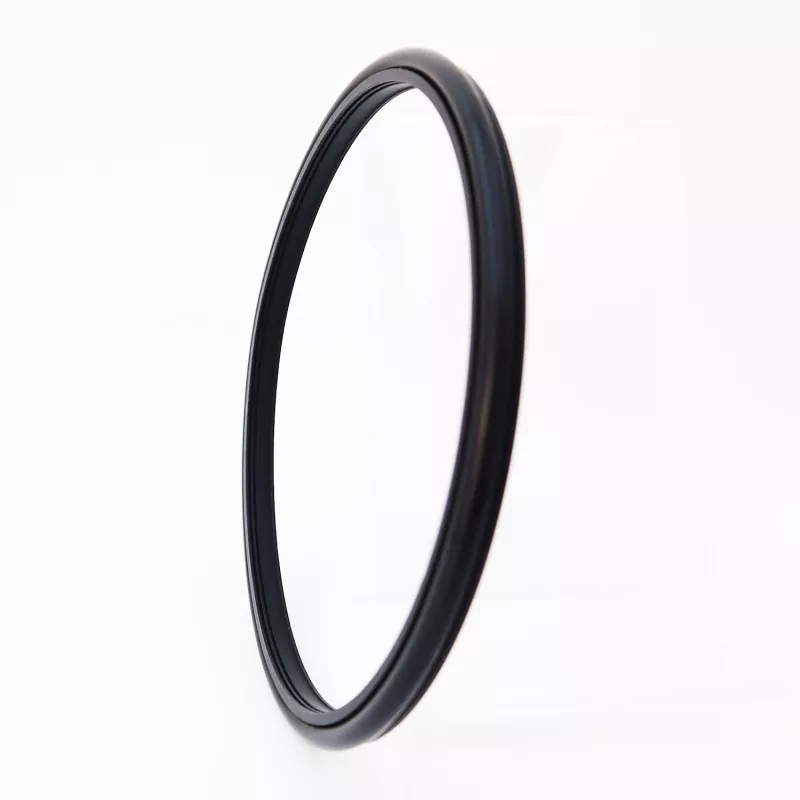

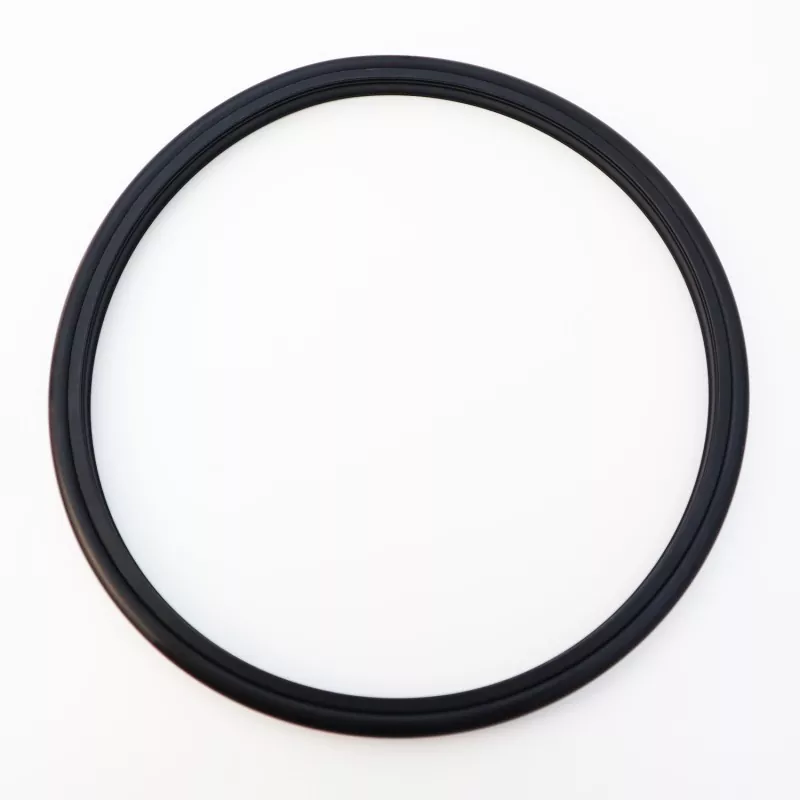

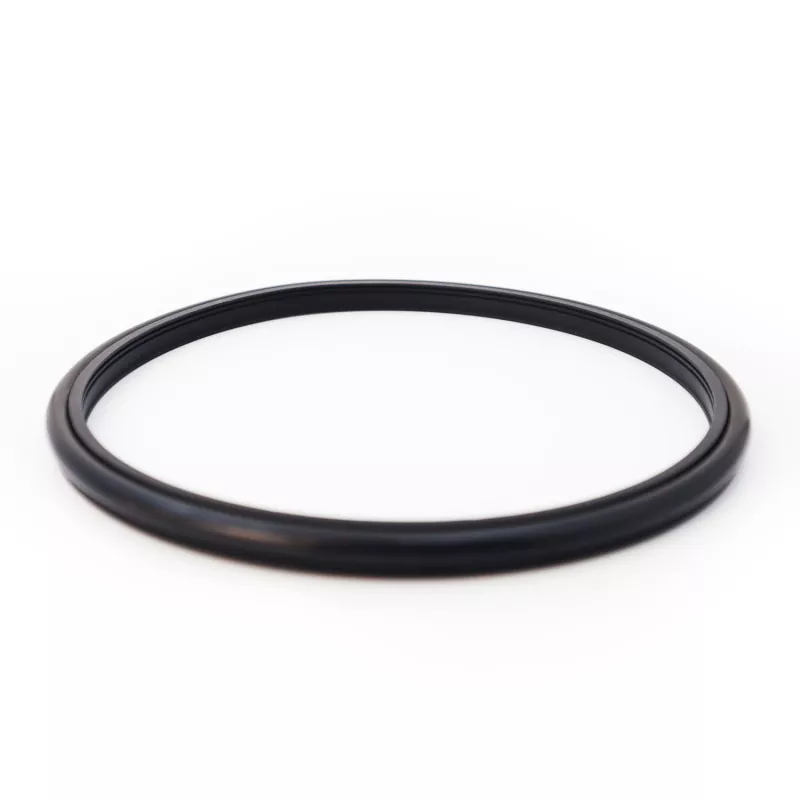

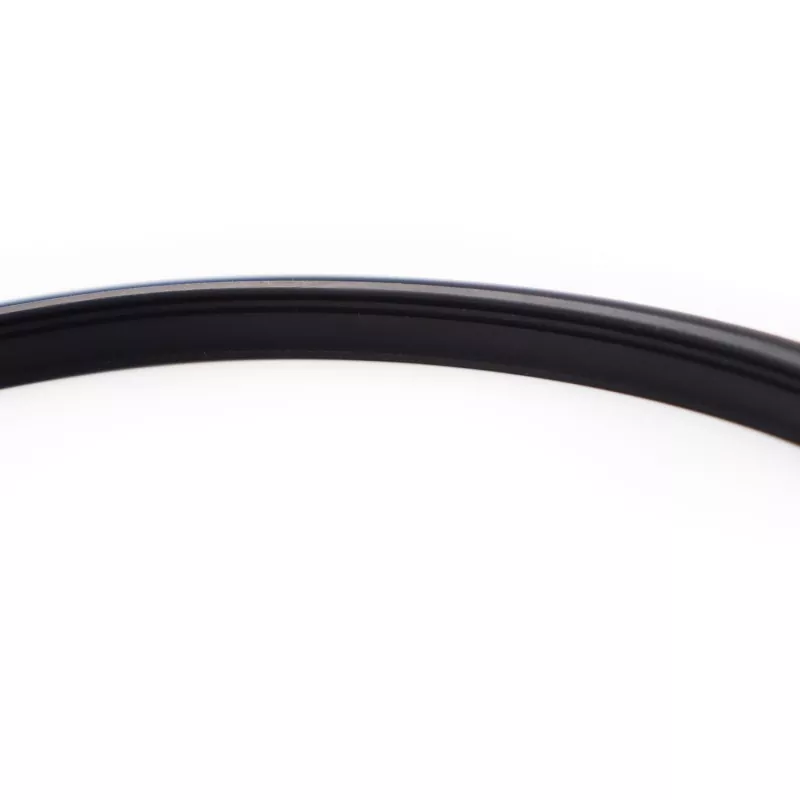

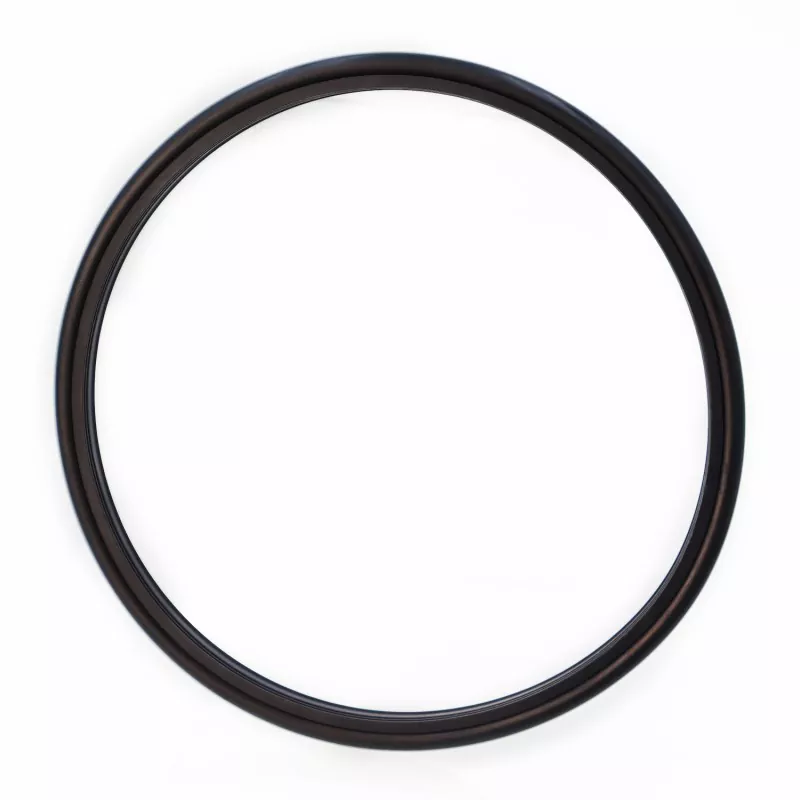

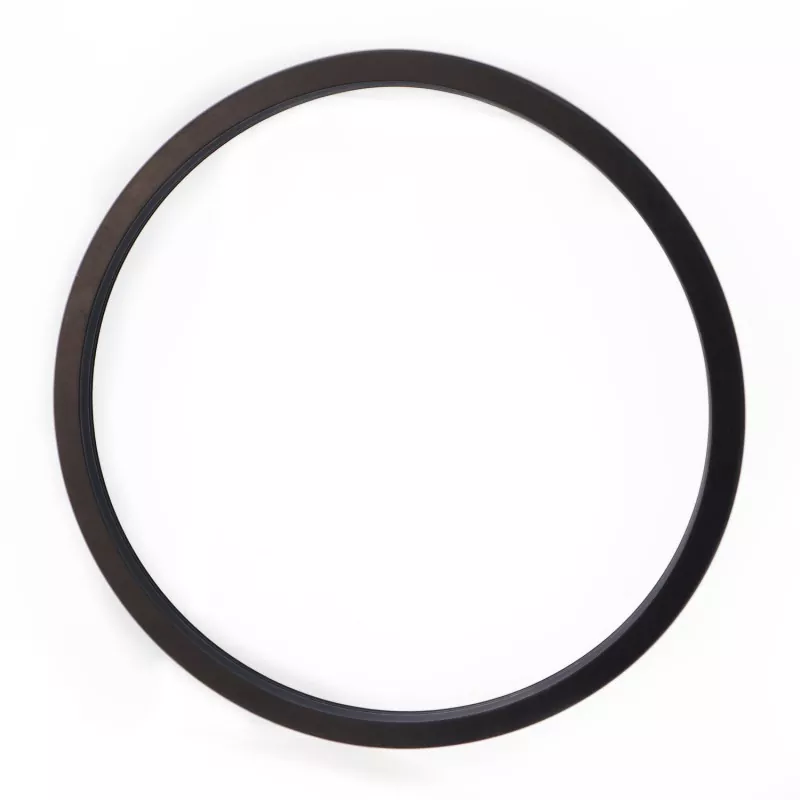

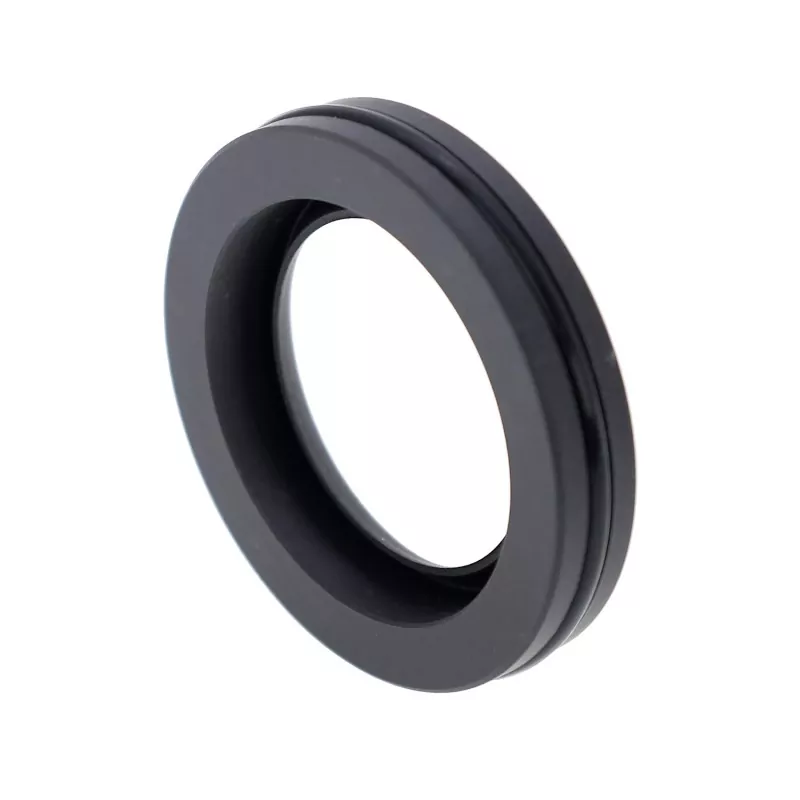

De RC2061 versterkte getande combinatieafdichting (ontworpen voor het afdichten van cementslurry) bestaat uit een speciaal ontworpen getande afdichtring gemaakt van hoogwaardig technisch plastic en een rubberen O-ring; het is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande en roterende toepassingen. De geoptimaliseerde lipdikte is bestand tegen erosie door cementslurry en modderonzuiverheden, waardoor een betrouwbare afdichting en lage wrijving wordt gegarandeerd, terwijl er minimale installatieruimte nodig is. Het ontwerp maakt eenvoudige montage en onderhoud mogelijk en vermindert effectief de snelle degradatie van afdichtingen veroorzaakt door deeltjes in het medium.
Het wordt voornamelijk gebruikt in toepassingen zoals plunjerpompen, modderpompen, schroefboorgereedschappen, booreilanden, olie-exploratieapparatuur en betonmenginstallaties. De belangrijkste kenmerken zijn onder meer een lange levensduur, lage wrijving, uitstekende afdichtingsprestaties, een compacte voetafdruk en installatie- en onderhoudsgemak.
Bij gebruik voor het afdichten van modderachtige media wordt aanbevolen om smeervet tussen de twee (of meer) afdichtingselementen te injecteren.
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Medium |
|
|
Reciprocerende beweging |
Roterende beweging |
|||
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
≤2 |
Water, modder, ruwe olie, hydraulische olie, emulsie |
|
-20 tot +200 (met FKM O-ring) |
||||
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorelastomeer (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE4; andere beschikbare materialen zijn onder meer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, enz.
Bestelmodel: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Asdiameter * Groefdiameter * Groefbreedte - Materiaalcode)
Verkrijgbaar in elke maat binnen het opgegeven bereik.
|

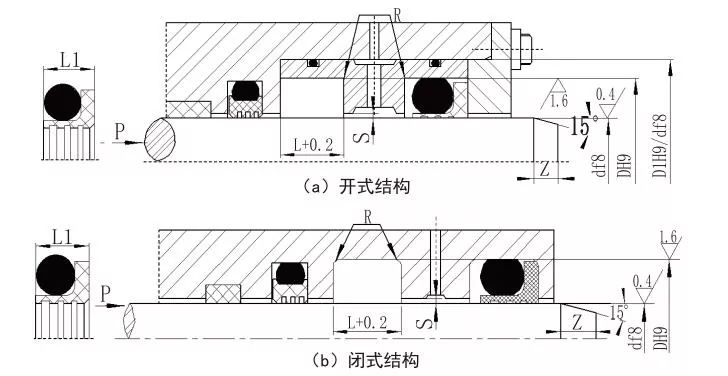

Asdiameterbereik Standaard type df8 RC2061 |
Asdiameterbereik Zwaar uitgevoerd df8 RC2061-Z |
Groefdiameter DH9 |
Groef breedte L+0,2 |
Breedte afdichting L1 |
Hoekradius Rmax |
Radiale speling Smax |
Afschuining Zmin |
Diameter van de O-ringdoorsnede |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opmerking: 1. Voor asdiameters ≤30 mm wordt een open groefontwerp aanbevolen.
2. Voor roterende afdichtingstoepassingen wordt een asoppervlaktehardheid van HRC ≥58 aanbevolen.
3. Voor drukken hoger dan 30 MPa wordt een H8/f8-passing aanbevolen voor de extrusiespleet.
