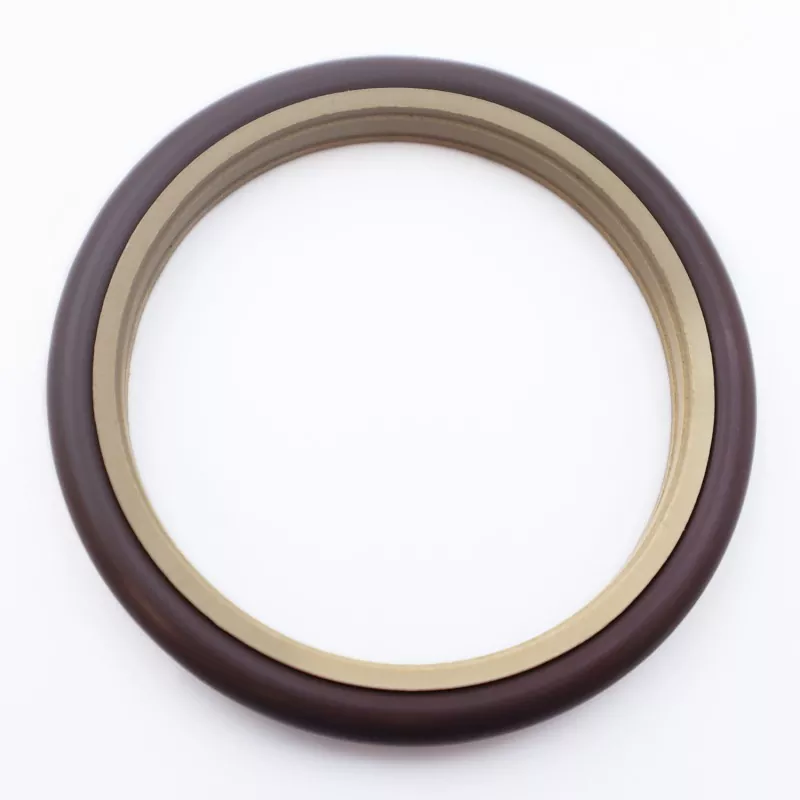

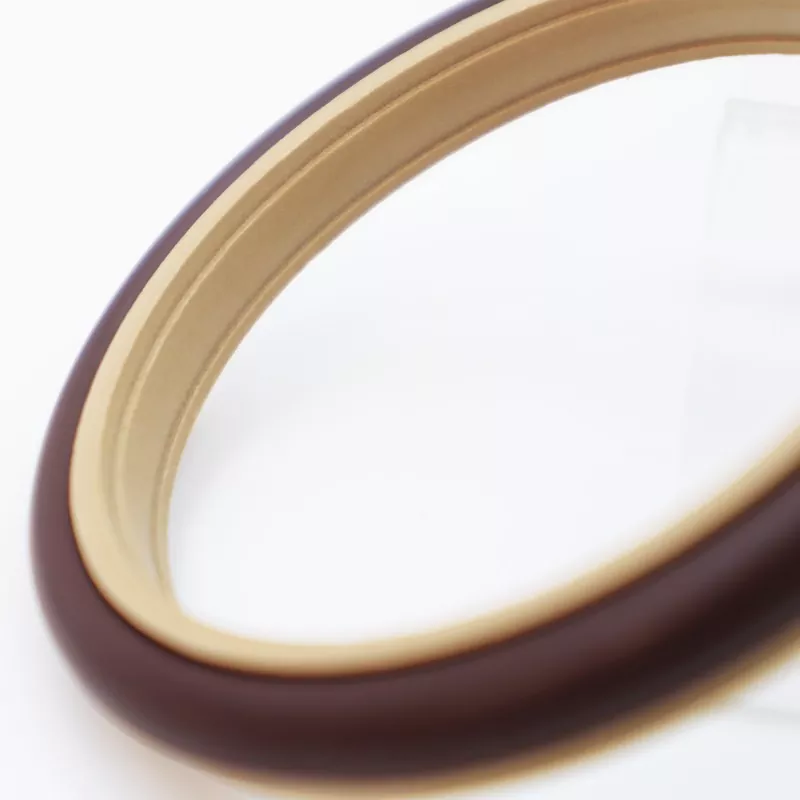

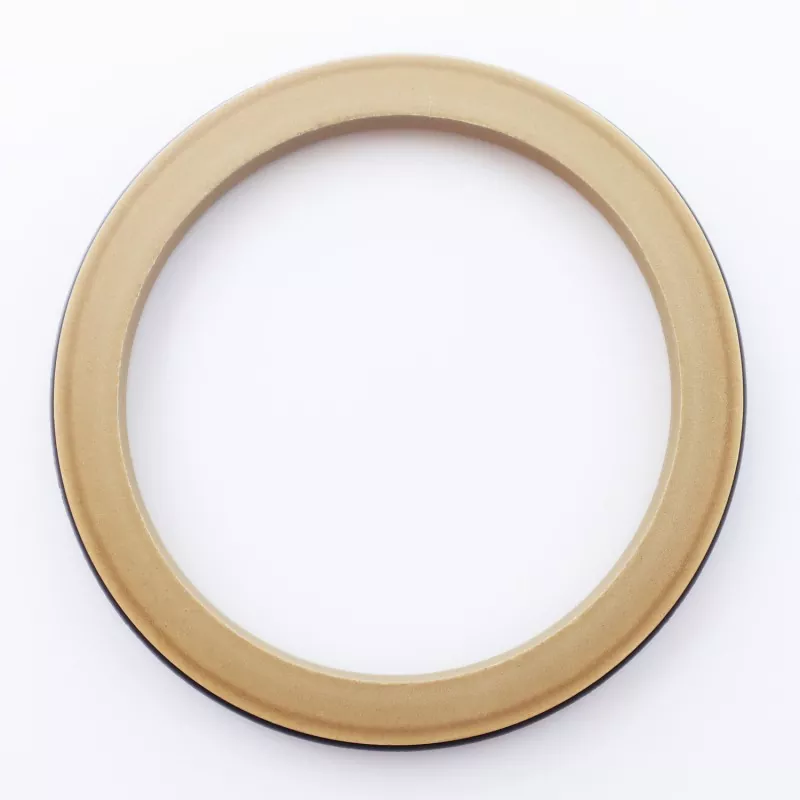

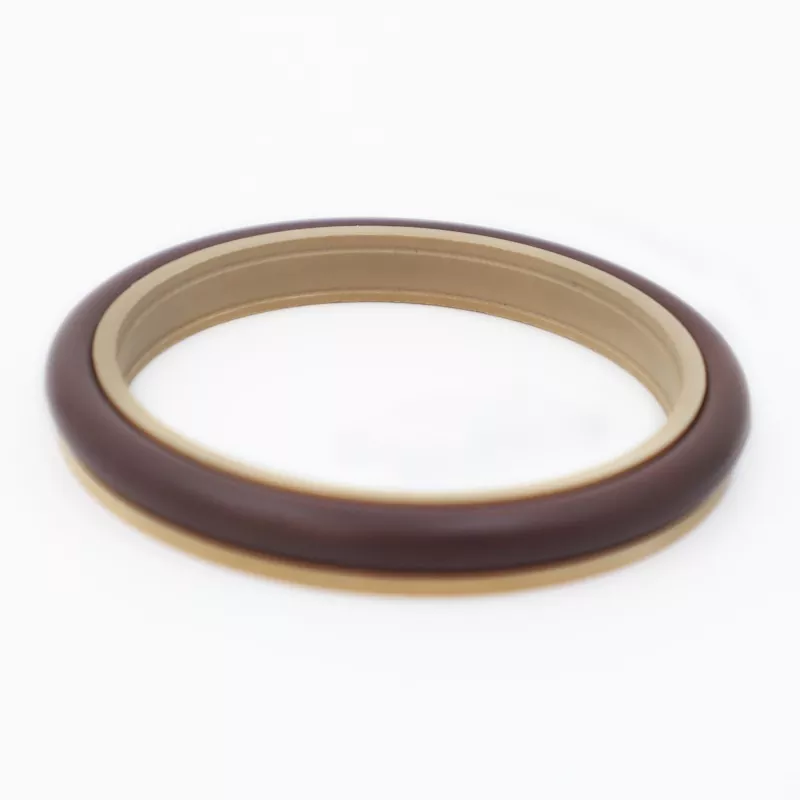

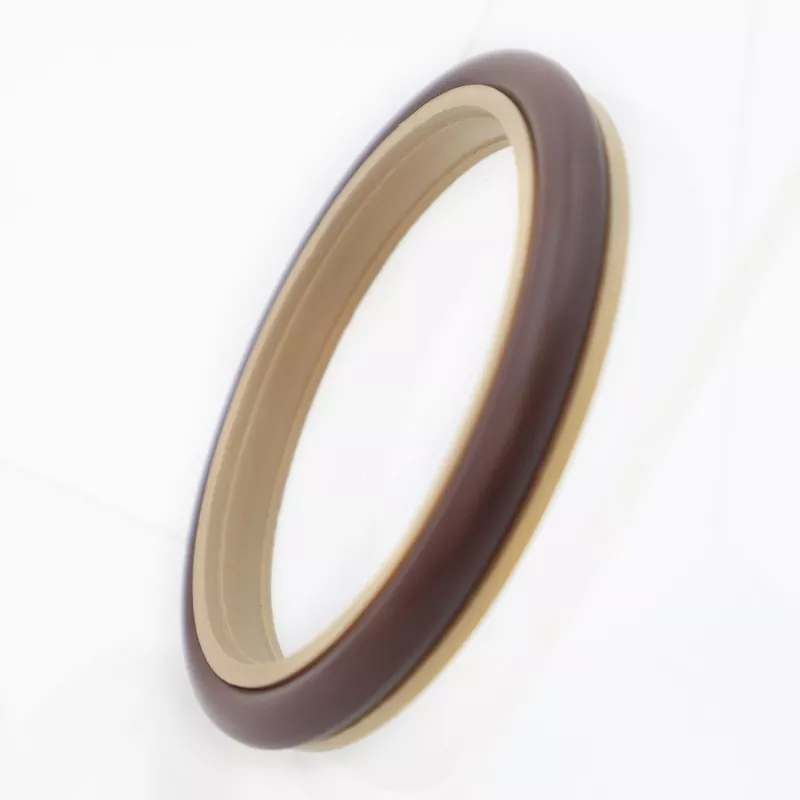

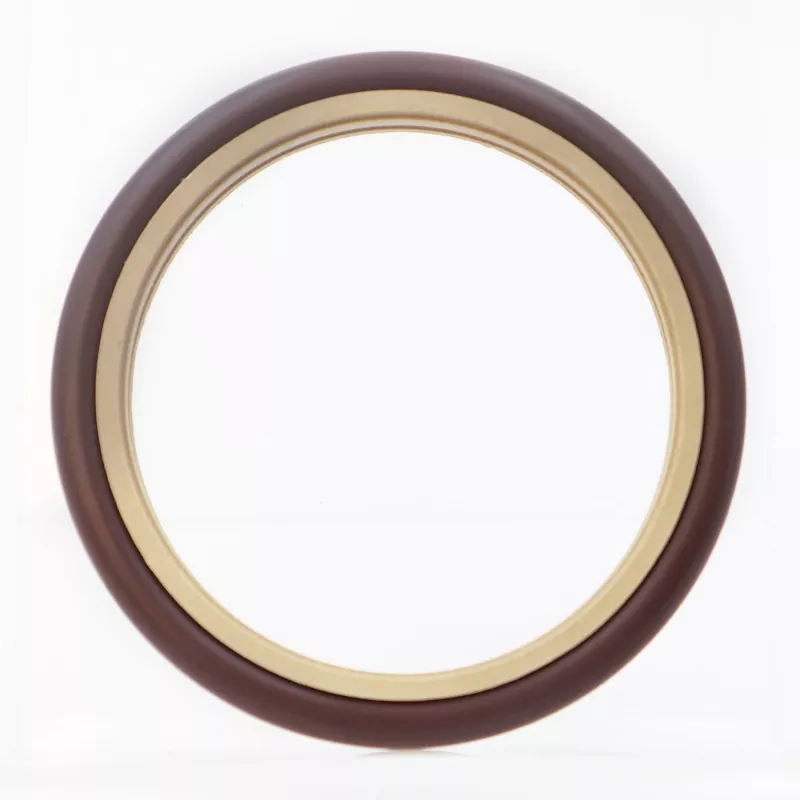

De RC2051-B/G getande combinatie roterende asafdichting bestaat uit een getande afdichtring van gevuld PTFE en een rubberen O-ring. Het is ontworpen voor unidirectionele afdichting in hydraulische en pneumatische toepassingen waarbij zowel heen en weer gaande als roterende bewegingen nodig zijn. Belangrijke kenmerken zijn onder meer een lange levensduur, lage wrijving, uitstekende afdichtingsprestaties en een compact ontwerp. Het levert ook uitstekende afdichtingsresultaten en minimale wrijvingsweerstand bij waterhydraulische roterende afdichtingstoepassingen.
Het behoudt betrouwbare afdichtingsprestaties, zelfs onder waterhydraulische roterende bedrijfsomstandigheden, waardoor slijtage van het asoppervlak effectief wordt verminderd en het risico op lekkage van apparatuur wordt geminimaliseerd. Wij verwelkomen vragen van OEM-klanten over productselectie, vergelijking en bulkinkoop.
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Referentie-PV-waarde (MPa·m/s) |
Referentiesnelheid (m/s) |
Medium |
|
≤70 (standaardtype) |
-35 tot +100 (NBR O-ring) |
≤10 |
<2 |
Hydraulische olie, emulsie, water, lucht, enz. |
|
≤30 (hogesnelheidstype) |
-20 tot +200 (FKM O-ring) |
<6 |
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE4; andere beschikbare opties zijn PTFE1, PTFE2, PTFE3 en PTFE5.
Bestelmodel: RC2051—80x91,7x7,6—PTFE3—R01
Model - d x D x L - Materiaalcode
Specificaties binnen de gespecificeerde bereiken zijn beschikbaar.
|

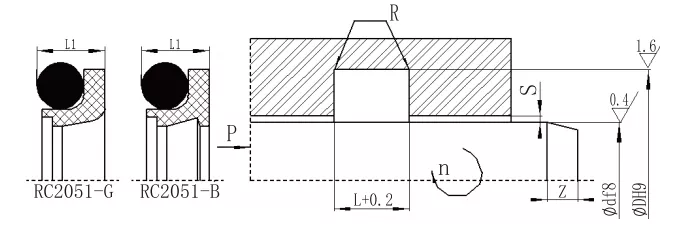

df8 Standaard type RC2051 |
df8 Lichtgewicht RC2051-Q |
df8 Zwaar uitgevoerd RC2051-Z |
DH9 |
L+0,2 |
L1 |
Rmax |
Smax |
Zmin |
Doen |
||
|
<10 MPa |
<20 MPa |
<40 MPa |
|||||||||
|
-- |
5~15,9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15,9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107,9 |
5~15,9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
108~670,9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
671~999 |
39~107,9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
1000-1599 |
108~670,9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671~999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opmerking: 1. Voor asdiameters ≤30 mm wordt een open groefontwerp aanbevolen.
2. Het wordt aanbevolen dat de oppervlaktehardheid van de roterende as hoger is dan HRC 58.
