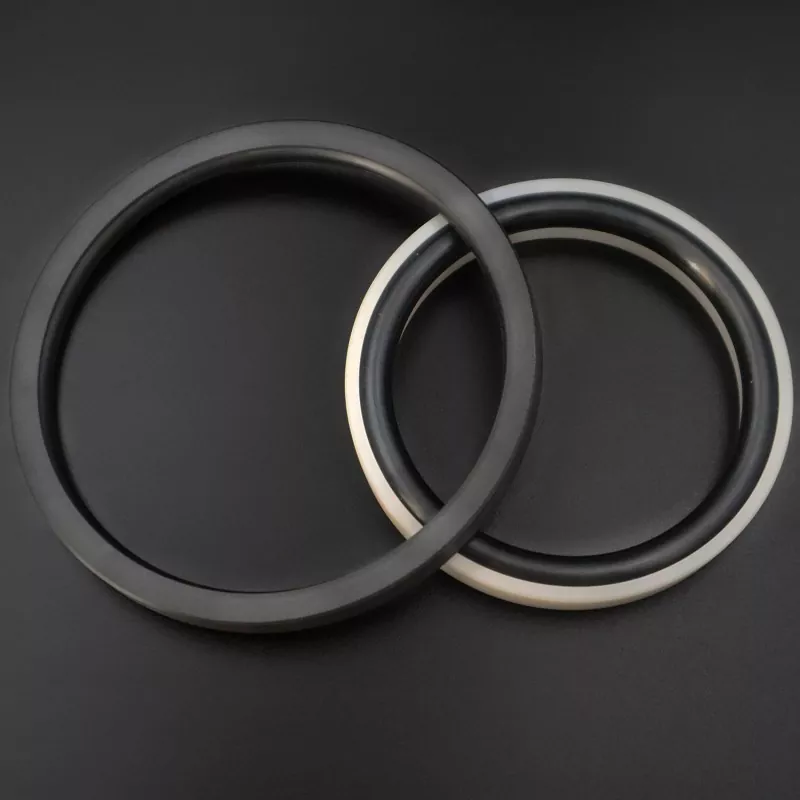

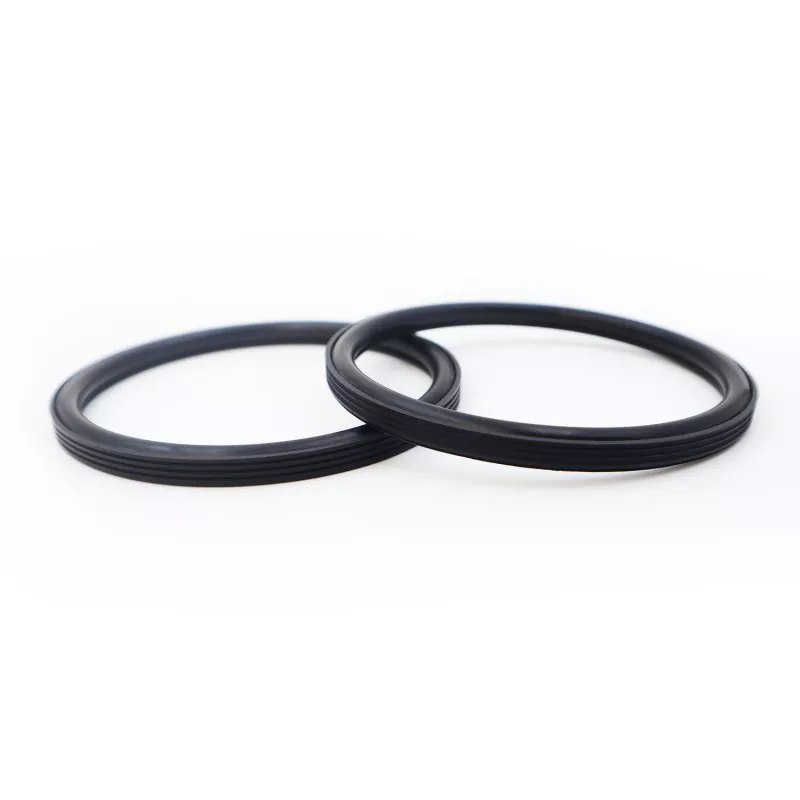

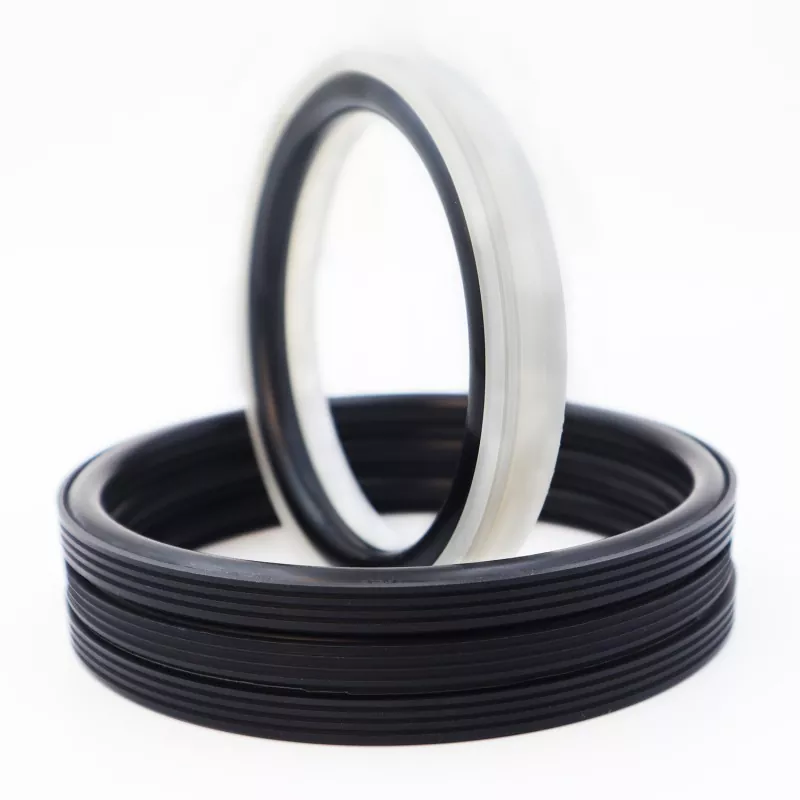

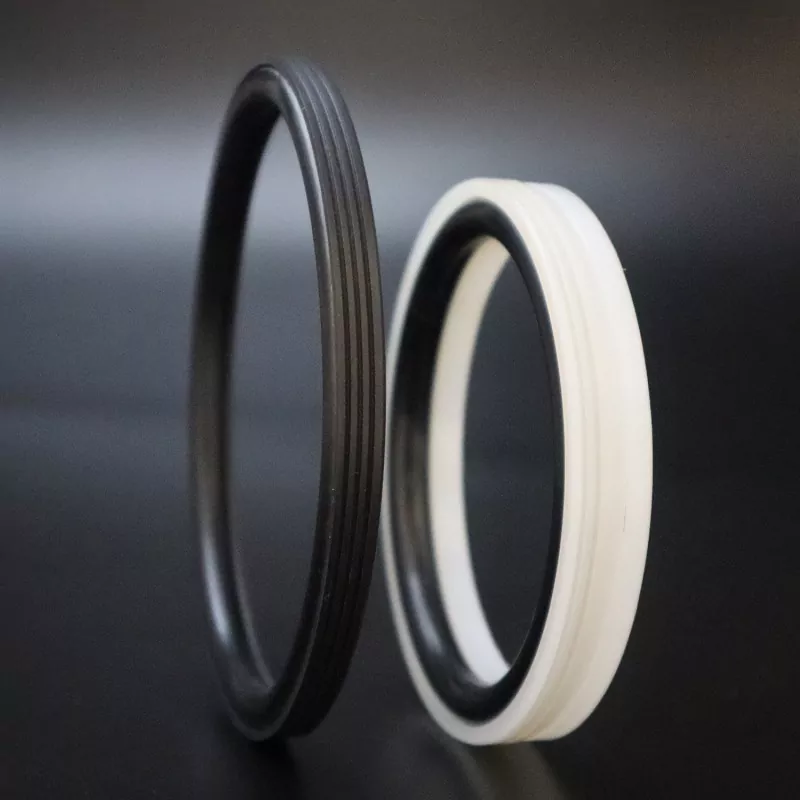

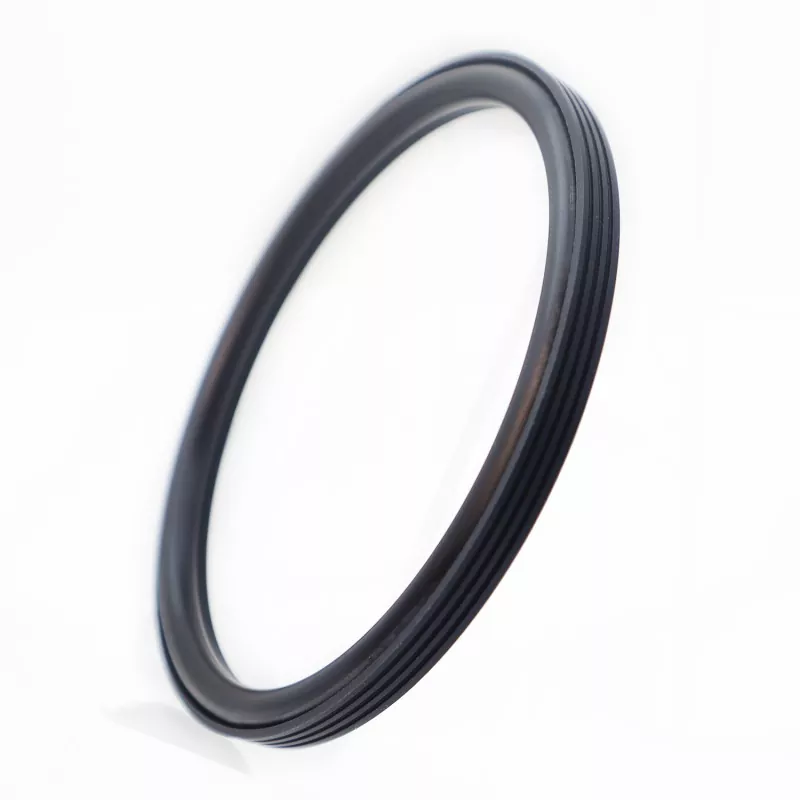

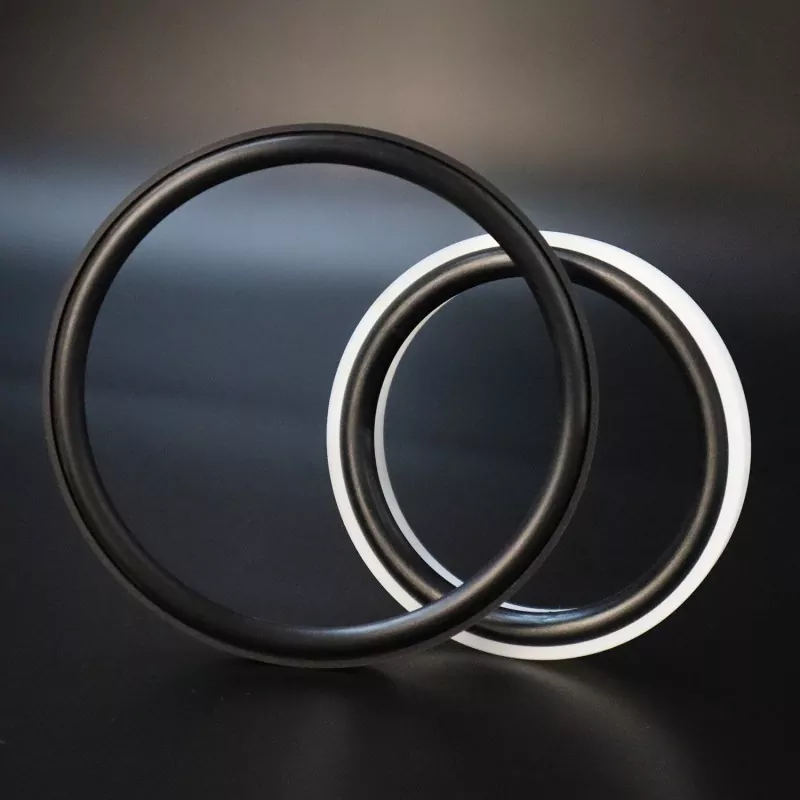

De RC2062 versterkte getande zuigerafdichting bestaat uit een speciaal ontworpen getande afdichtring gemaakt van hoogwaardig technisch plastic en een rubberen O-ring; het is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande en roterende toepassingen.
Het beschikt over een lange levensduur, lage wrijving, uitstekende afdichtingsprestaties, een compacte voetafdruk en eenvoudige installatie en onderhoud. Het geoptimaliseerde ontwerp van de afdichtingslip en -dikte zorgt voor een effectieve afdichting, zelfs bij blootstelling aan agressieve media zoals cementslurry.
Met zijn compacte totaalstructuur minimaliseert hij de benodigde installatieruimte en maakt hij een gemakkelijke montage en daaropvolgend onderhoud ter plaatse mogelijk. Het dient als een betrouwbare afdichtingsoplossing voor zuigerkamers bij mestverwerkingstoepassingen. Wij nodigen fabrikanten van industriële apparatuur uit om dit product te evalueren, vergelijken en bulkbestellingen te plaatsen.
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C)
|
Snelheid (m/s) |
Medium |
|
|
Reciprocerende beweging |
Roterende beweging |
|||
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
≤2 |
Water, modder, ruwe olie, hydraulische olie, emulsie |
|
-20 tot +200 (met FKM O-ring) |
||||
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorelastomeer (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE4; andere beschikbare materialen zijn onder meer PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, enz.
Bestelmodel: RC2062-80*68.3*7.6-PTFE4-R01
Model - Boringdiameter * Groefdiameter * Groefbreedte - Materiaalcode
Elke maat binnen de parameters is beschikbaar
|

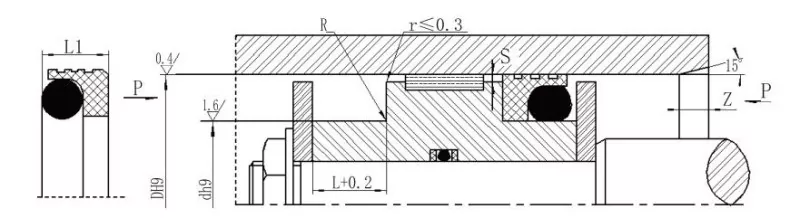

Boringmaatbereik Standaard type DH9 RC2062 |
Boring bereik Zwaar uitgevoerd DH9 RC2062-Z |
Groefdiameter d h9 |
Groef breedte L+0,2 |
Breedte afdichting L1 |
Hoekradius Rmax |
Radiale speling Smax |
Afschuining Zmin |
Diameter van de O-ringdoorsnede |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Opmerking: 1. Voor boordiameters ≤30 mm wordt een open groefontwerp aanbevolen.
2. Voor drukken hoger dan 30 MPa wordt een H8/f8-passing aanbevolen voor de extrusiespleet.
