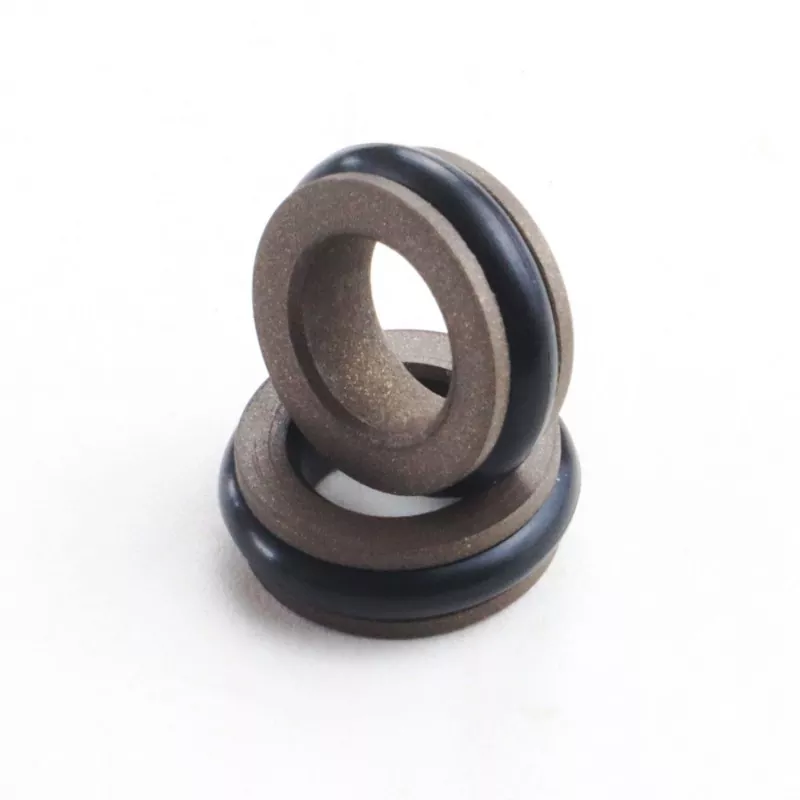

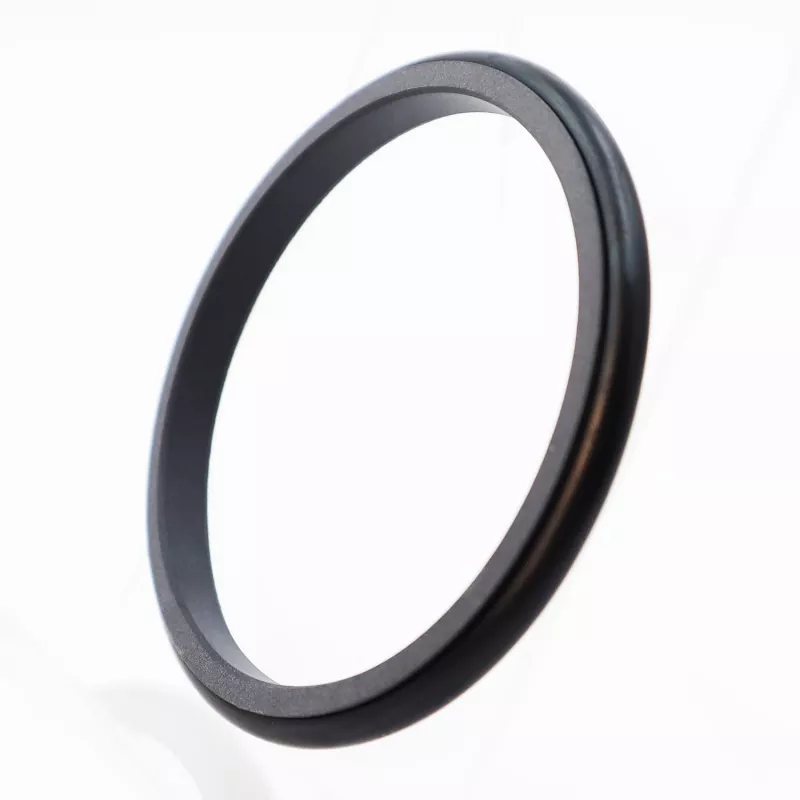

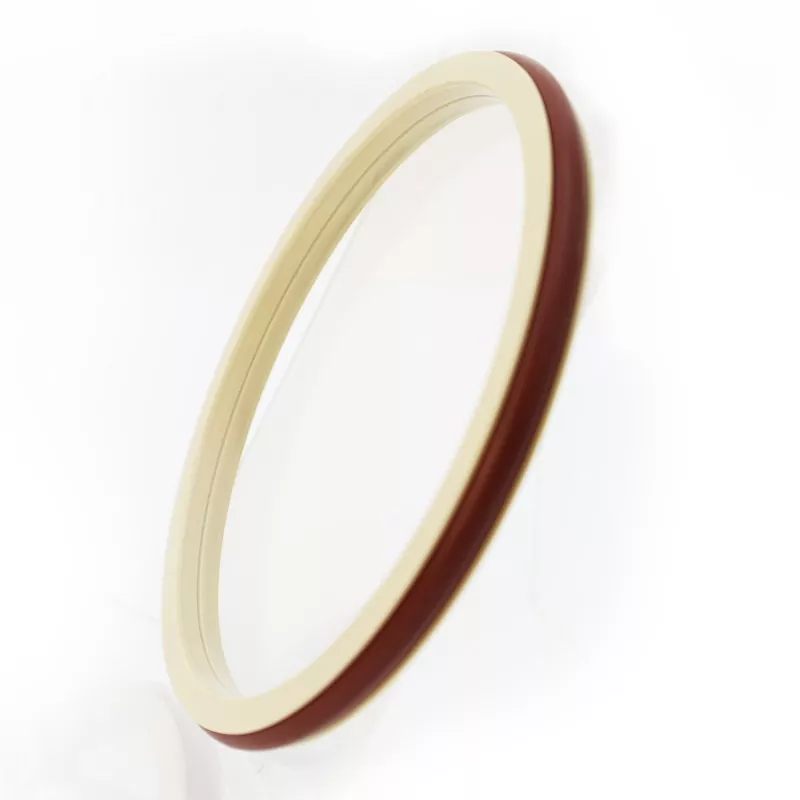

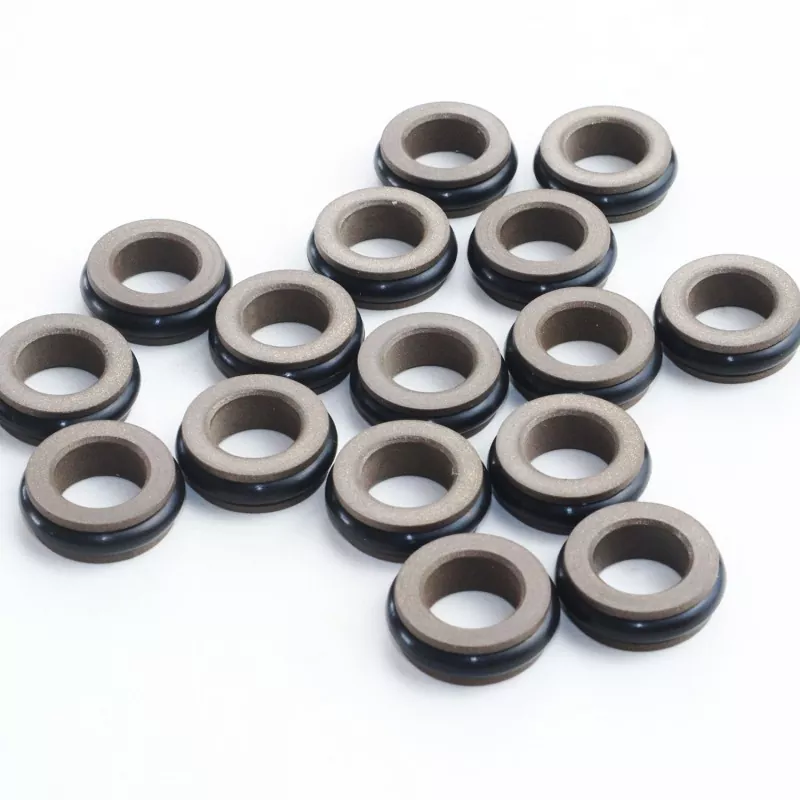

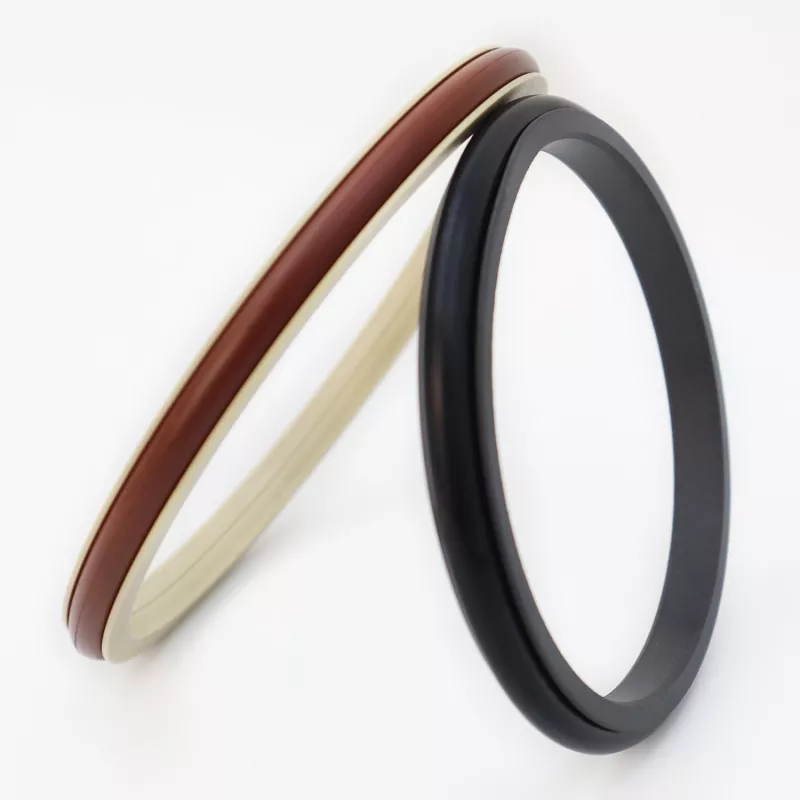

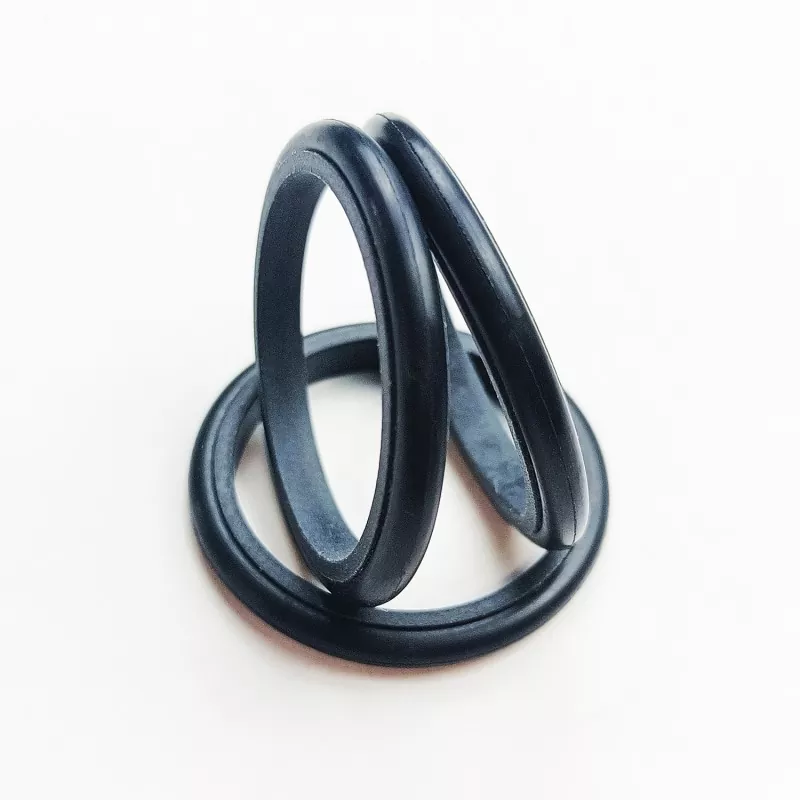

De gecombineerde afdichting van het C-type bestaat uit een C-vormige afdichtring gemaakt van PTFE en het composietmateriaal ervan, en een O-ring. Het is geschikt voor bidirectionele drukafdichting bij zowel hydraulische als pneumatische heen en weer gaande bewegingen. Het is verkrijgbaar in de RC06- en RC07-serie (compatibel met O-ringen uit de GB1235-serie), afhankelijk van de bijpassende O-ring. Dankzij het dunne lipontwerp van de afdichtring heeft deze een goed volgcompensatievermogen, wat resulteert in uitstekende afdichtingsprestaties. De symmetrische structuur van de C-type afdichting maakt afdichting onder bidirectionele druk mogelijk.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen.
2. Uitstekende afdichtingsprestaties voor zowel hoge- als lagedruktoepassingen.
3. Lage wrijving, lage startweerstand, soepele werking, gelijke dynamische en statische wrijving en geen kruip.
4. Lange levensduur; geschikt voor olievrije smeringsafdichtingen.
5. Geschikt voor bidirectionele drukafdichting.
Extreme waarden mogen niet tegelijkertijd voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie, brandwerende vloeistoffen (HFA/HFB), gas, etc. |
|
-20 tot +180 (met FKM O-ring) |
1. Bijpassende O-ringmaterialen: RO1 nitrilbutadieenrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3, andere optionele materialen zijn onder meer PTFE2, PTFE4 en andere hoogwaardige materialen.

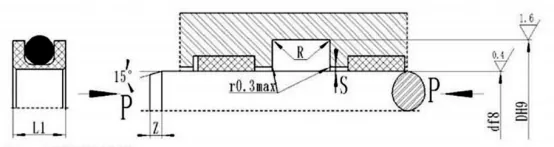

Bestelmodel RC06-80x89.9x9.2-PTFE3—R01
Model-staafdiameter x groefdiameter x groefbreedte PTFE3 - Gemodificeerd PTFE-materiaal Code R01 Materiaal O-ring
Kan producten produceren van elk formaat vermeld in de specificatietabel.
|
df8 Standaard RC06 |
d f8 Lichte RC06-Q |
d f8 Zware RC06-Z |
DH9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000 ~ 1600 |
107~630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000 ~ 1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opmerking: 1. Voor asdiameters ≤ 70 mm worden open groefafdichtingen aanbevolen. Voor installatie van integrale (gesloten) groefafdichtingen verwijzen wij u naar de installatiehandleiding.
2. Voor een druk > 40 MPa moet voor het worteloppervlak Smax van de afdichting een H8/f8-pastolerantie gelden.
Bijpassende O-ring GB1235 Kan producten produceren van elk formaat vermeld in de specificatietabel.
|
Asdiameterbereik d f8 |
Groefdiameter DH9 |
Breedte van de sleuf L+0,2 |
Hoogte afdichting L1 |
Afgeronde hoeken Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Bestelvoorbeeld RC07—80*90.4*9.8-PTFE3-R01
