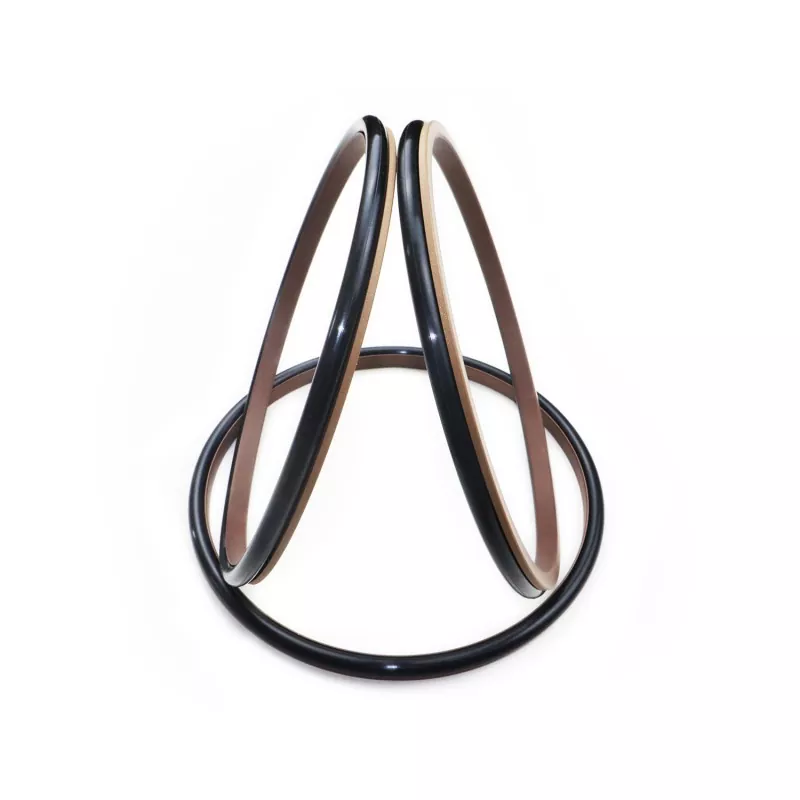

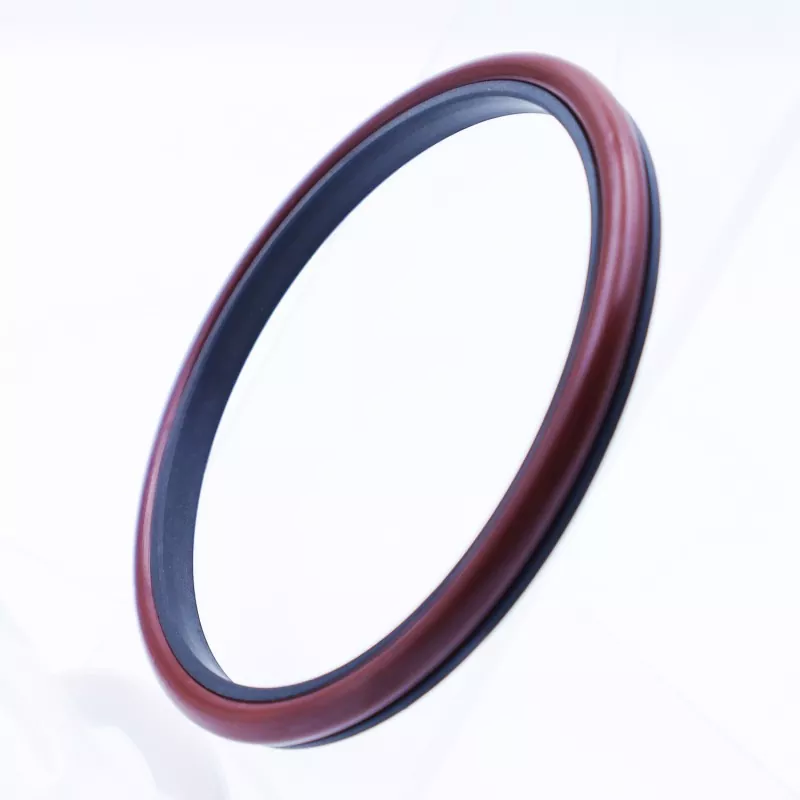

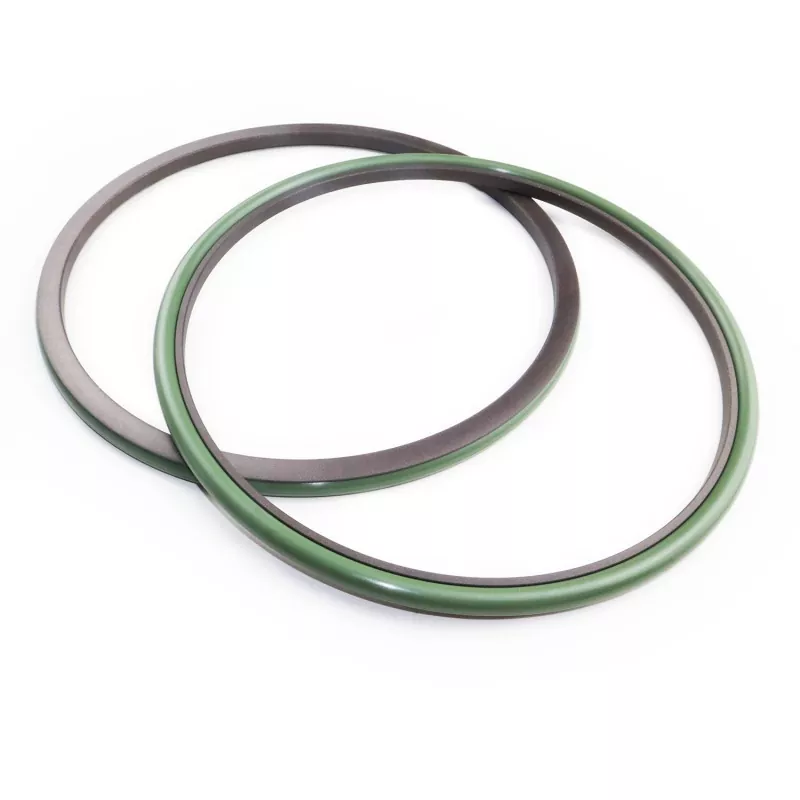

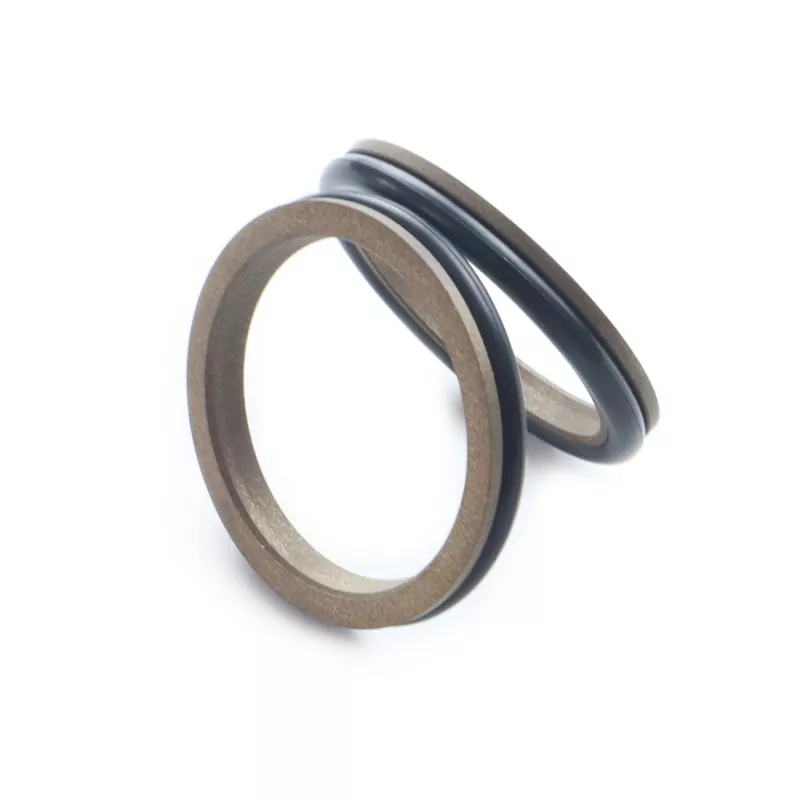

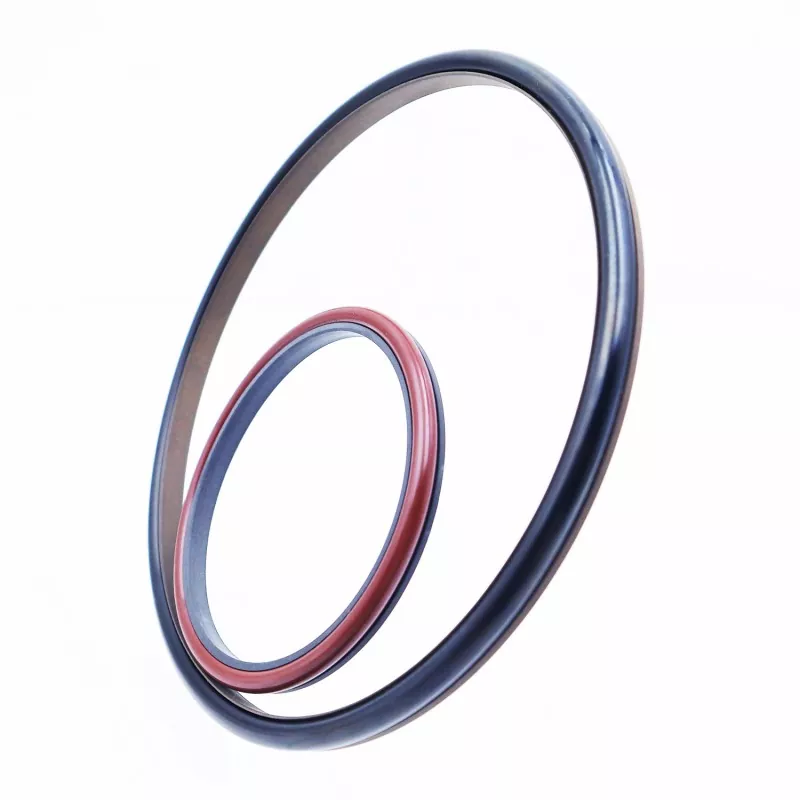

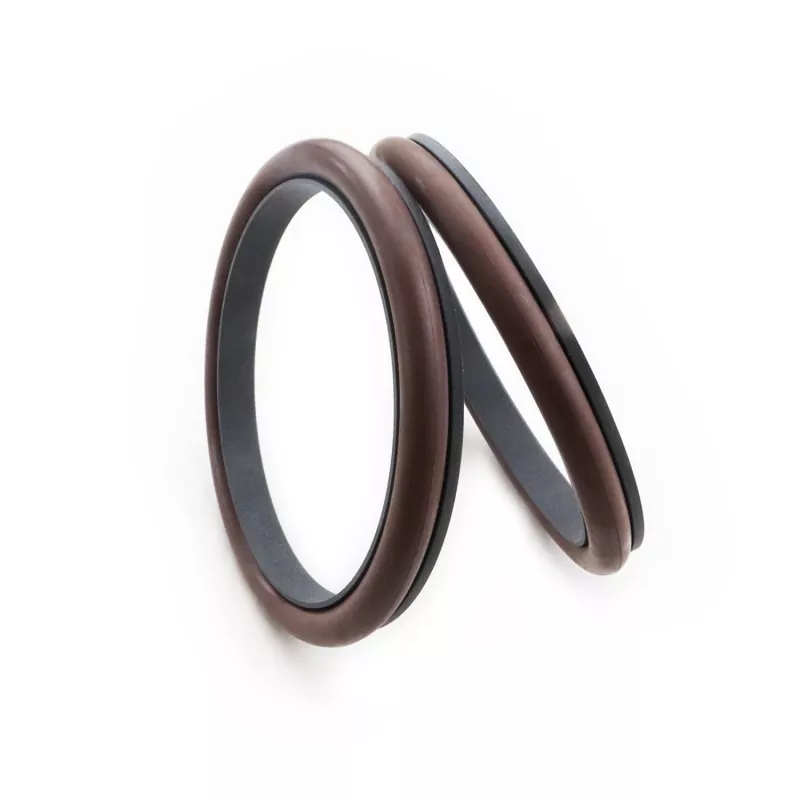

De haakse gecombineerde afdichting bestaat uit een rechthoekige afdichtring van PTFE (of PTFE-composiet) en een rubberen O-ring; het is ontworpen voor unidirectionele heen en weer gaande afdichting in hydraulische en pneumatische toepassingen.
Het product is onderverdeeld in de RC01- en RC02-serie op basis van de bijpassende O-ring (compatibel met de GB1235-serie). De rechthoekige afdichtring heeft een ontwerp met dunne lippen dat een uitstekende vervolgcompensatie biedt, wat resulteert in superieure afdichtingsprestaties.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen;
2. Uitstekende afdichtingsprestaties onder zowel hoge als lage drukomstandigheden;
3. Lage wrijving met minimale opstartweerstand; zorgt voor een soepele beweging met gelijke dynamische en statische wrijving, waardoor stick-slip (kruipen) wordt geëlimineerd;
4. Lange levensduur; geschikt voor olievrije smeertoepassingen;
5. Compact structureel ontwerp; eenvoudig te installeren en te onderhouden;
Let op: Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤70 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie, brandwerende vloeistoffen (HFA/HFB), gas, etc. |
|
-20 tot +180 (met FKM O-ring) |
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; andere beschikbare opties zijn onder meer PTFE2, PTFE4 en andere hoogwaardige materialen.

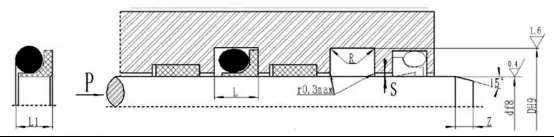

Bestelmodel: RC01—80x89,6x7,8—PTFE3—R01
Model - Stangdiameter × Groefdiameter × Groefbreedte | PTFE3: Gewijzigde PTFE-materiaalcode | R01: Materiaalcode O-ring
