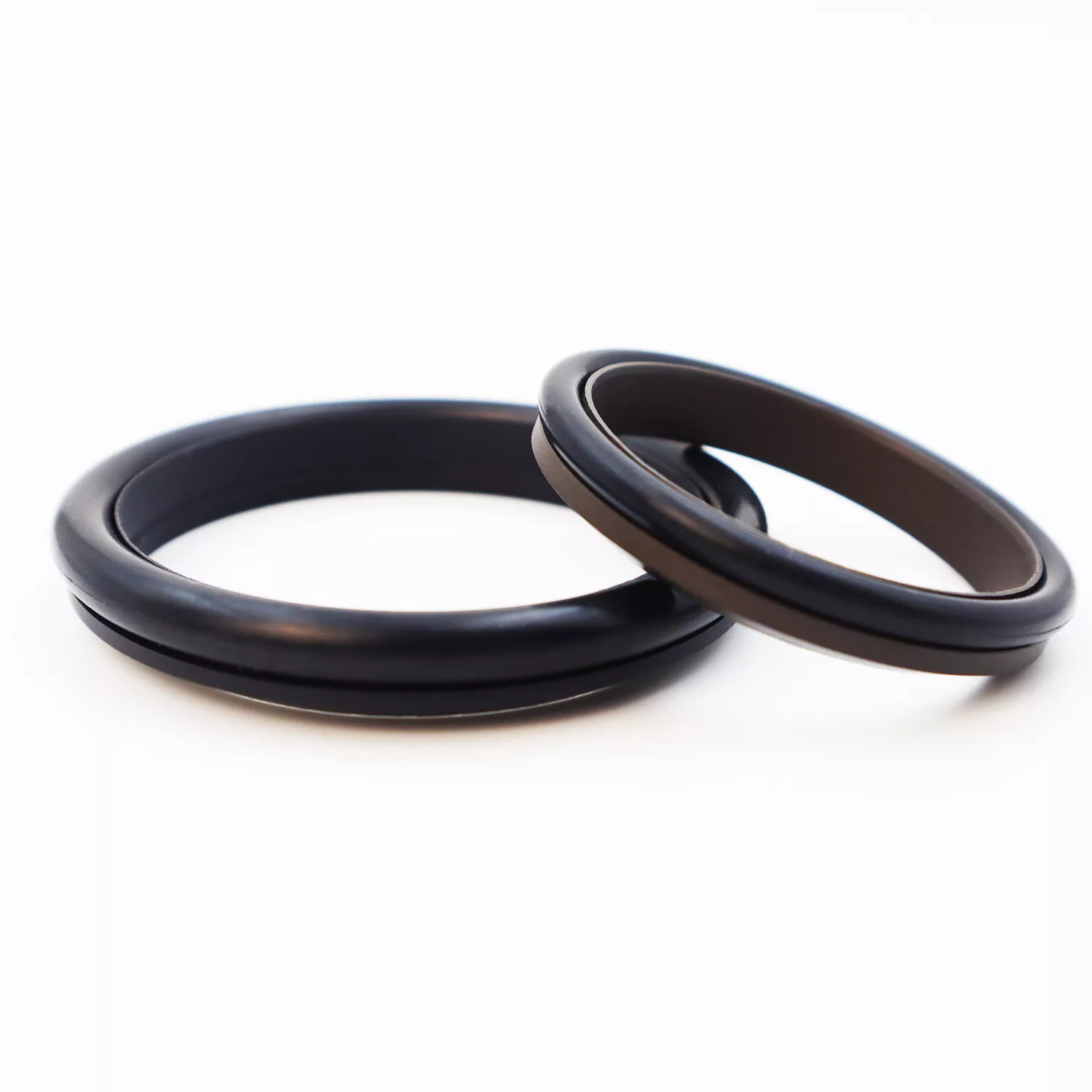

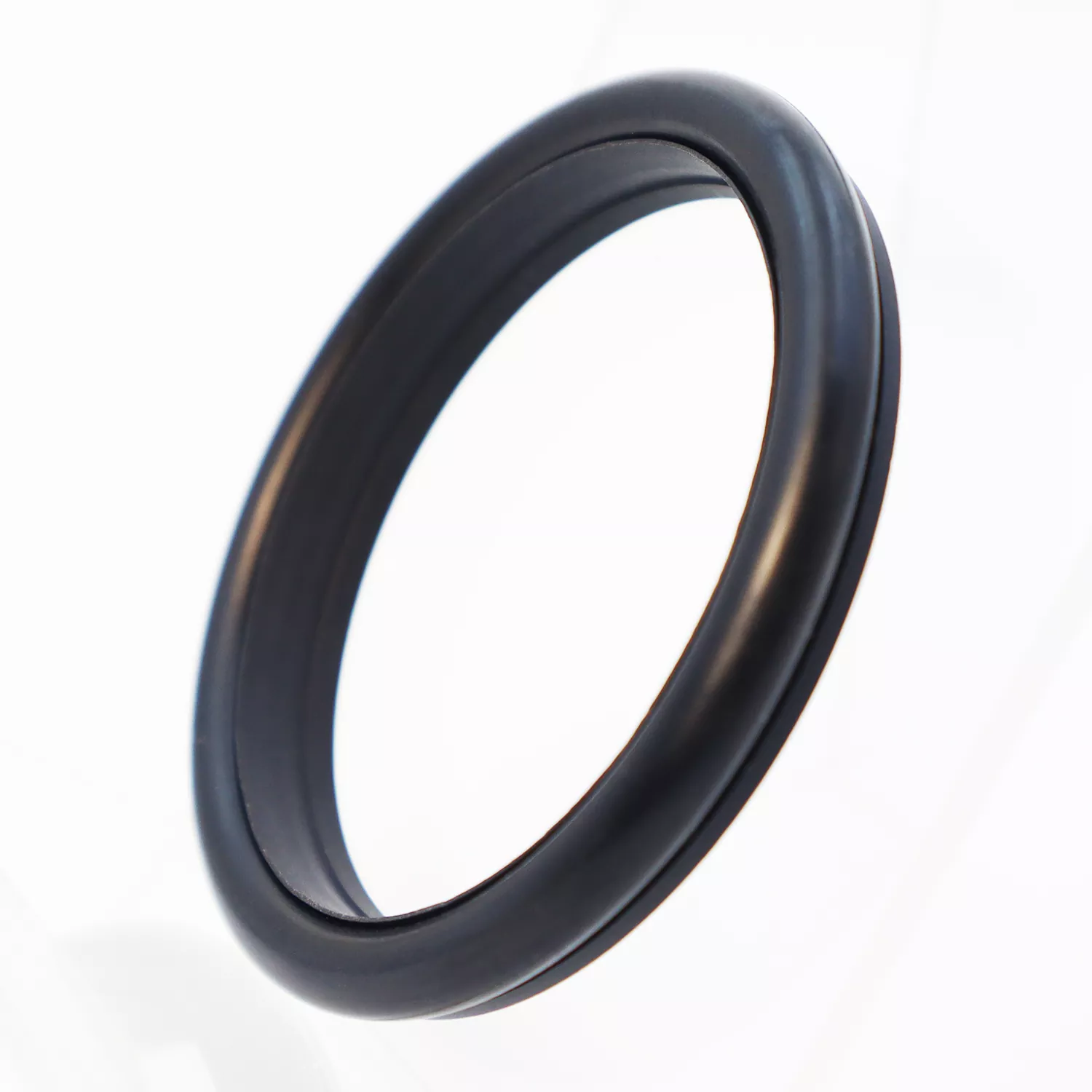

Als fabrikant gespecialiseerd in hogedrukafdichtingen biedt Ruichen Sealing de "Voet-type gecombineerde afdichting". De afdichtring heeft een dunne lipstructuur die uitstekende dynamische compensatiemogelijkheden biedt. Het unieke voetvormige afdichtingsoppervlak – met daarin een wigvormige groef – verbetert de weerstand tegen vervuiling en vermindert wrijving; dit gespecialiseerde ontwerp verhoogt de drukweerstand aanzienlijk, waardoor het geschikt is voor hogedruk- en ultrahogedruktoepassingen. Let op: Deze afdichting is niet geschikt voor montage in gesloten groeven.
Wij verwelkomen vragen over selectie en bulkbestellingen van kopers van technische apparatuur.

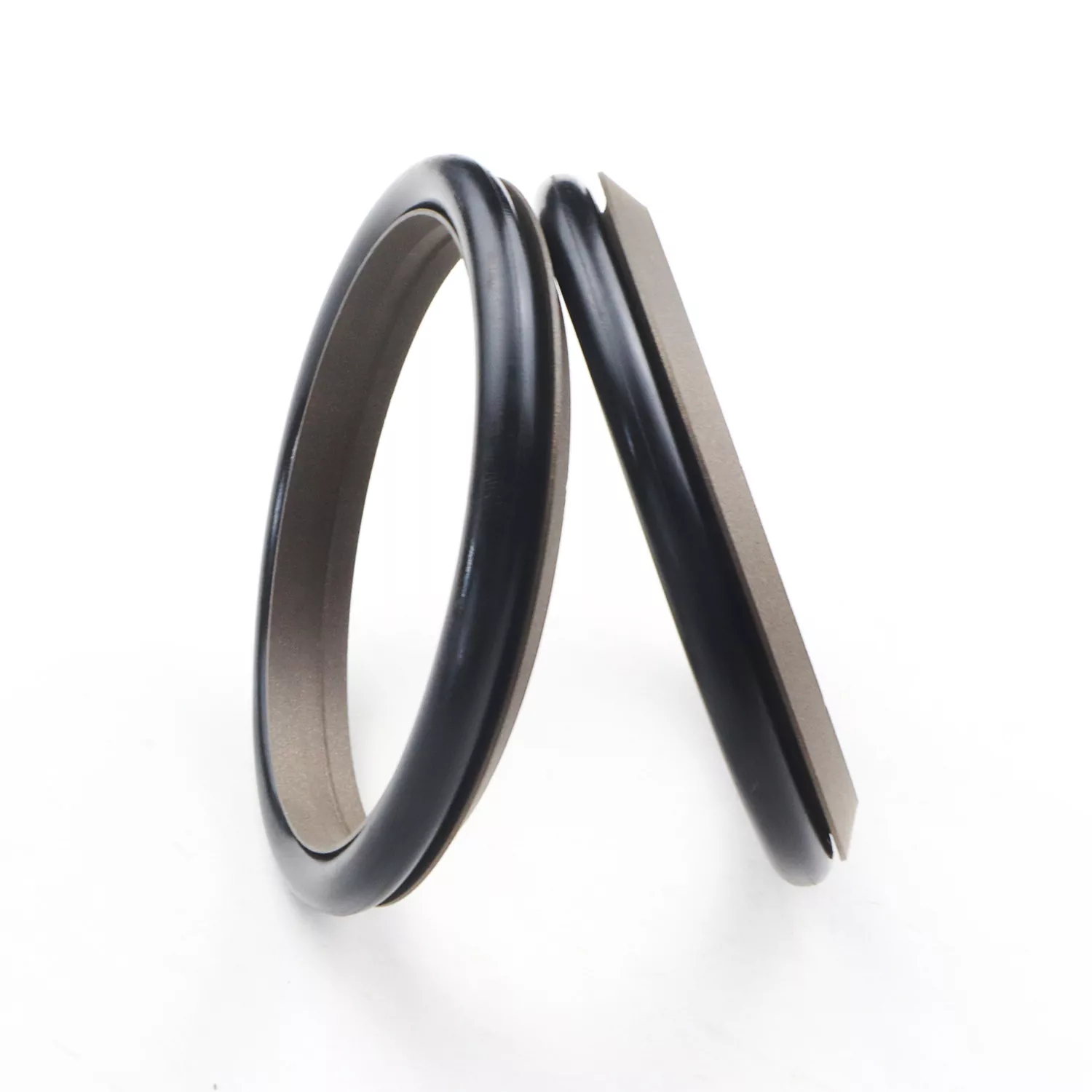

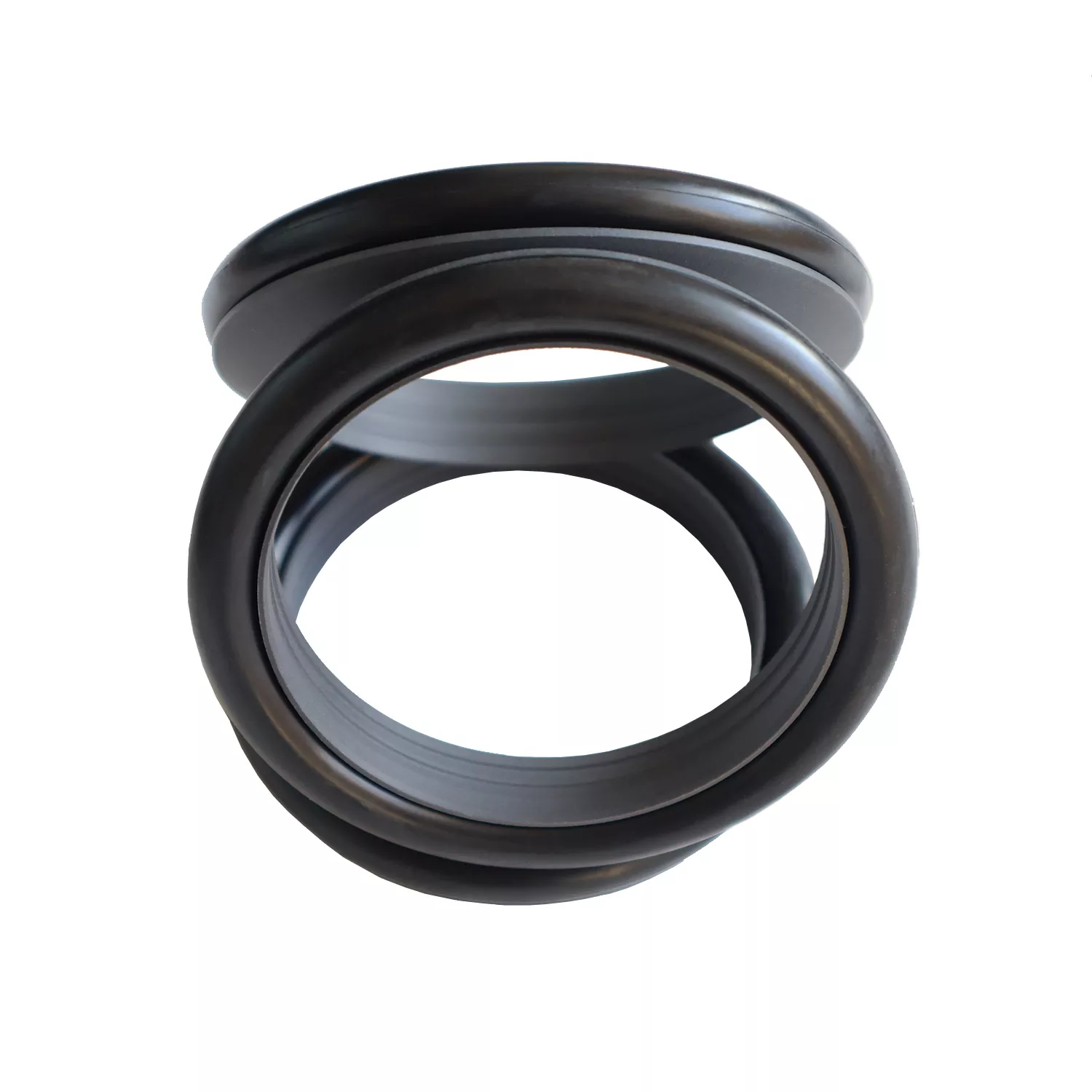

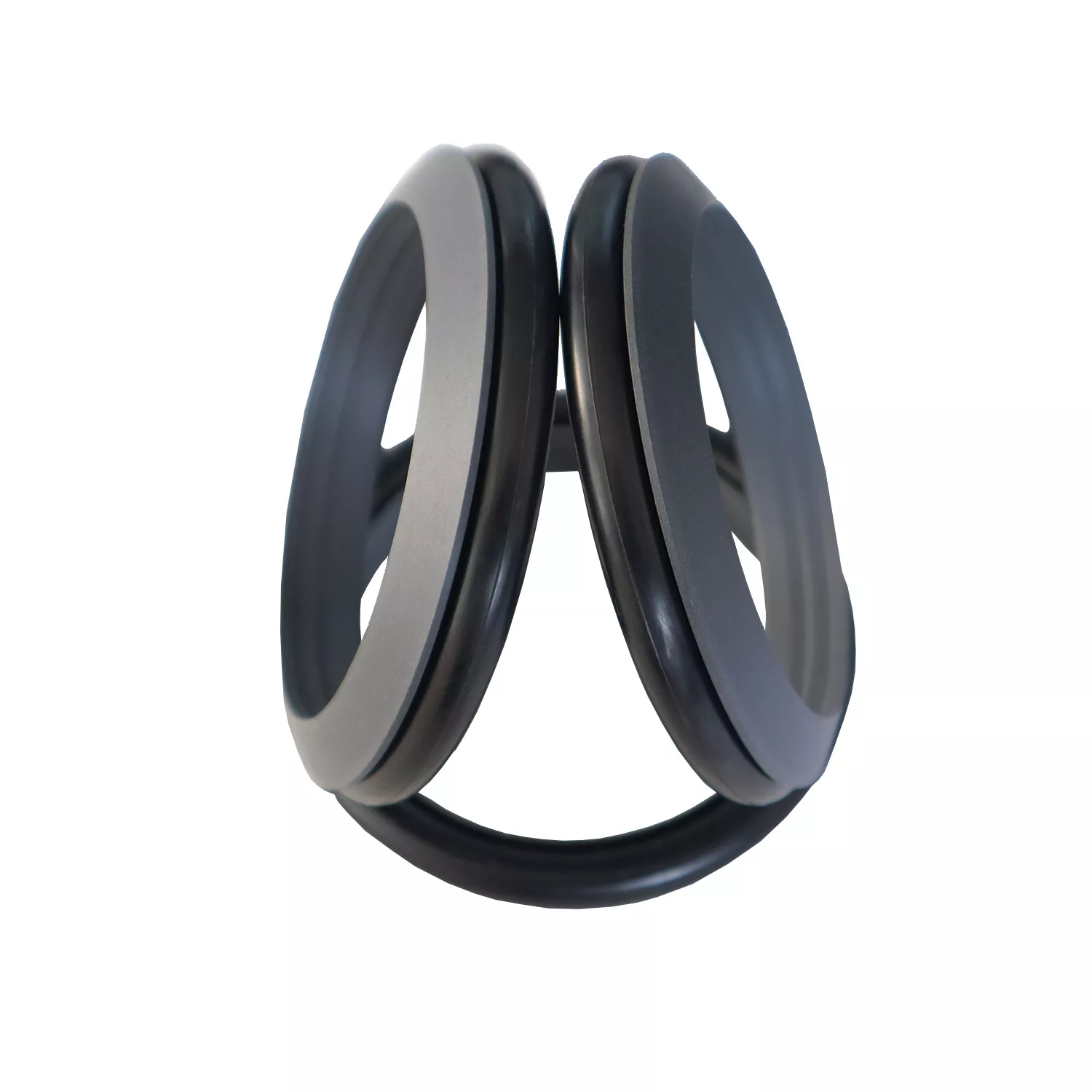

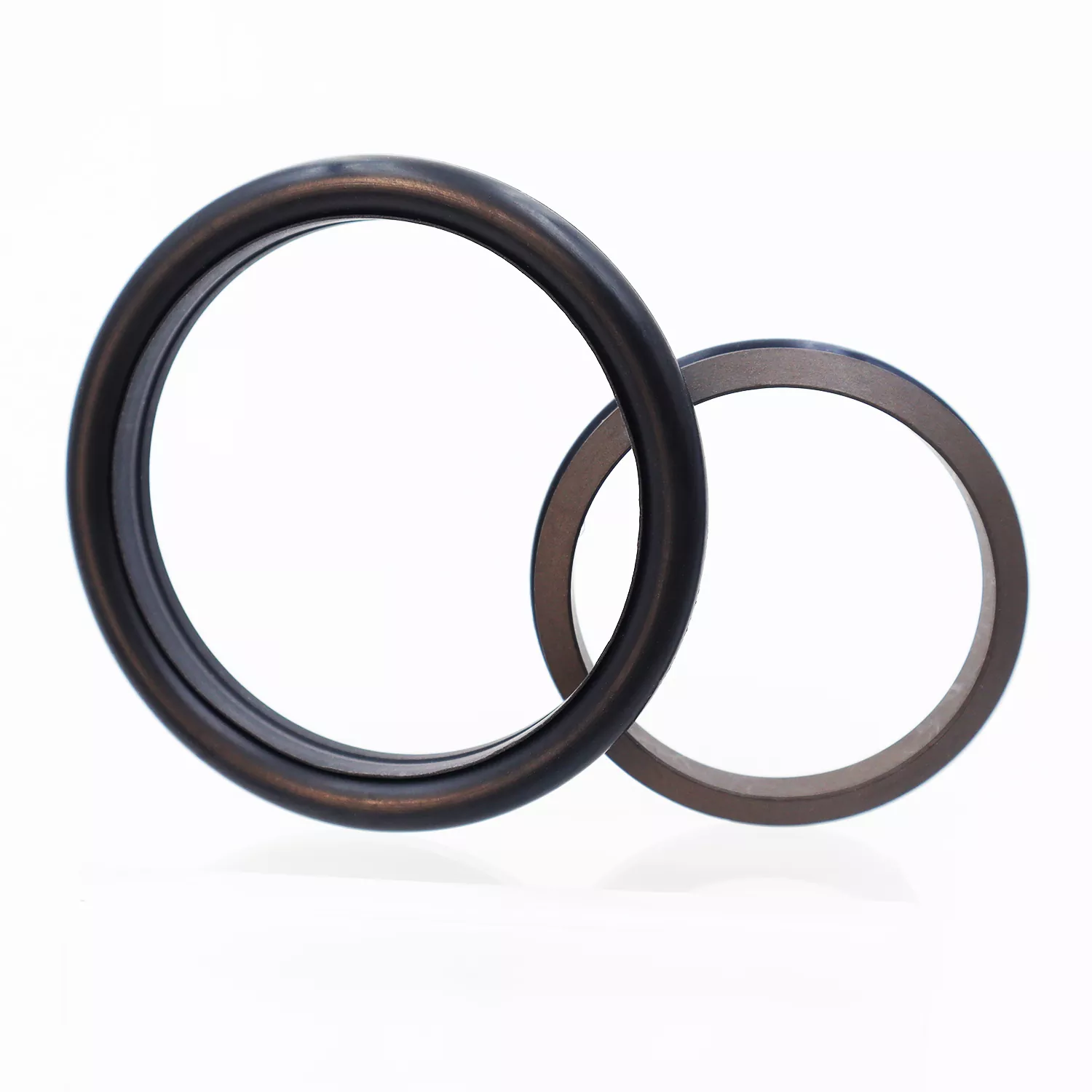

De gecombineerde afdichting van het voettype bestaat uit een voetvormige afdichtring (gemaakt van PTFE of PTFE-composieten) gecombineerd met een rubberen O-ring; het is ontworpen voor enkelwerkende afdichtingen in hydraulische en pneumatische heen en weer gaande toepassingen.
Het is onderverdeeld in de RC03-serie en de RC04-serie (die O-ringen uit de GB1235-serie gebruikt) op basis van de bijbehorende O-ring. De afdichtring heeft een ontwerp met dunne lippen dat superieure dynamische compensatie biedt, wat resulteert in uitstekende afdichtingsprestaties. De wigvormige groef op het voetvormige afdichtingsoppervlak verbetert de afdichtingsintegriteit en de weerstand tegen verontreiniging, terwijl de wrijving wordt verminderd. Het structurele ontwerp verbetert ook het drukbeheersvermogen van de afdichting. Over het algemeen kan het niet in gesloten groeven worden geïnstalleerd.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen
2. Uitstekende afdichtingsprestaties in zowel hogedruk- als lagedrukomgevingen
3. Lage wrijving; minimale opstartweerstand en soepele beweging; gelijke dynamische en statische wrijving; geen stick-slip-effect
4. Lange levensduur; geschikt voor olievrije smeringstoepassingen
5. Geschikt voor hogedruk- en ultrahogedrukafdichtingsvereisten
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤100 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie, brandwerende vloeistoffen (HFA/HFB), gas, etc. |
|
-20 tot +180 (met FKM O-ring) |
1. Compatibele O-ringmaterialen zijn onder meer: RO1 nitrilrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; andere beschikbare opties zijn onder meer PTFE2, PTFE4 en andere hoogwaardige materialen.

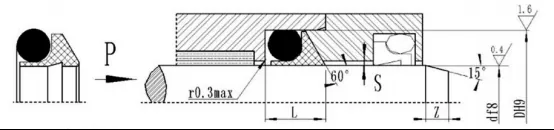

Bestelmodel: RC03—80x89x10-PTFE3-R01
Model - Stangdiameter x groefdiameter x groefbreedte PTFE3 - Gemodificeerde PTFE-materiaalcode R01 - O-ringmateriaalcode
Producten kunnen worden vervaardigd in elke maat vermeld in de specificatietabel.
|
d f8 |
DH9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Opmerkingen: 1. Gebruik voor drukken >60 MPa een H8/f8-passingstolerantie bij het afdichtingsbasisgebied; voor ultrahogedrukafdichting, Smax < 0,05.
2. Indien een gesloten groefstructuur gewenst is, dient u contact op te nemen met het kantoor.
Compatibel met GB1235 O-ringen; producten van elke maat vermeld in de specificatietabel kunnen worden vervaardigd.
|
d f8 |
DH9 |
L+0.2 |
Smax |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
