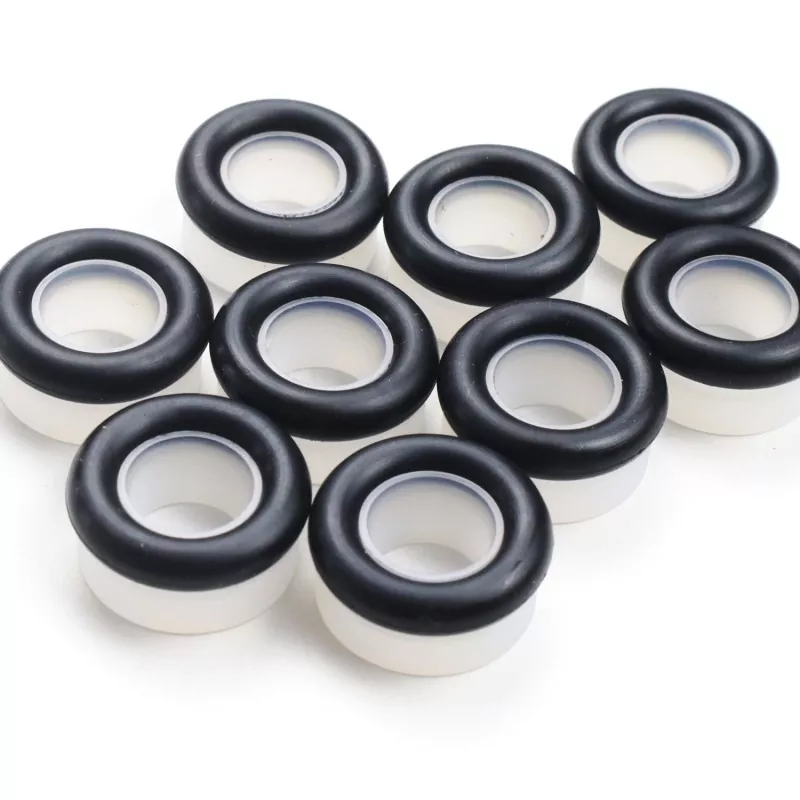

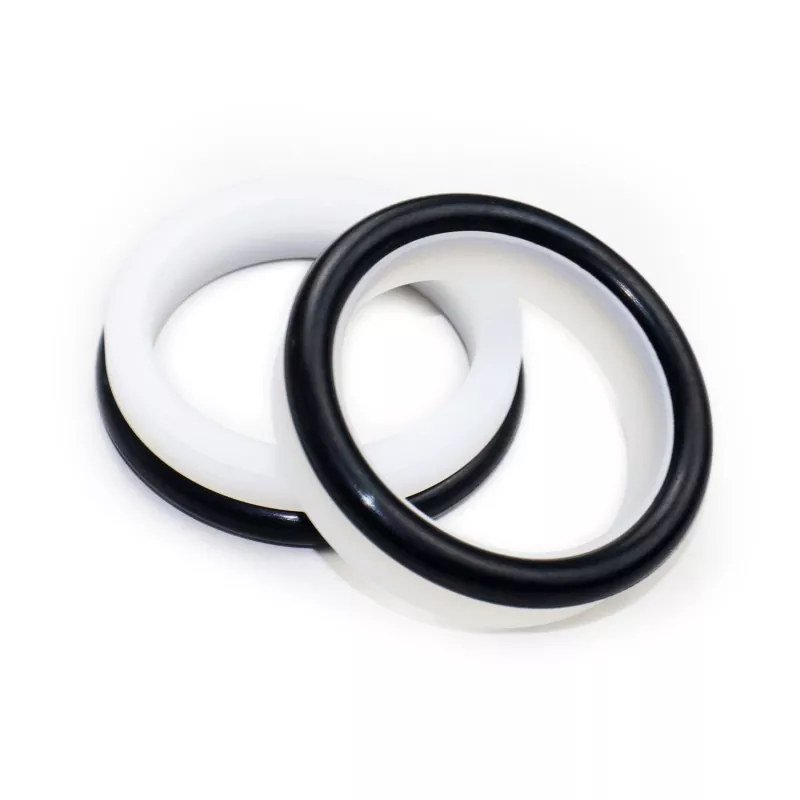

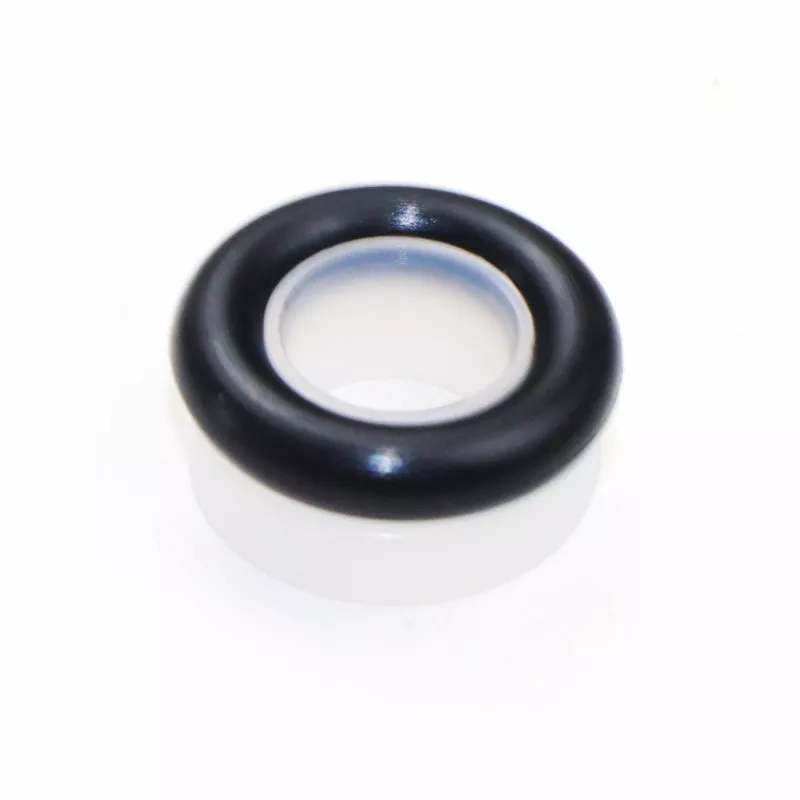

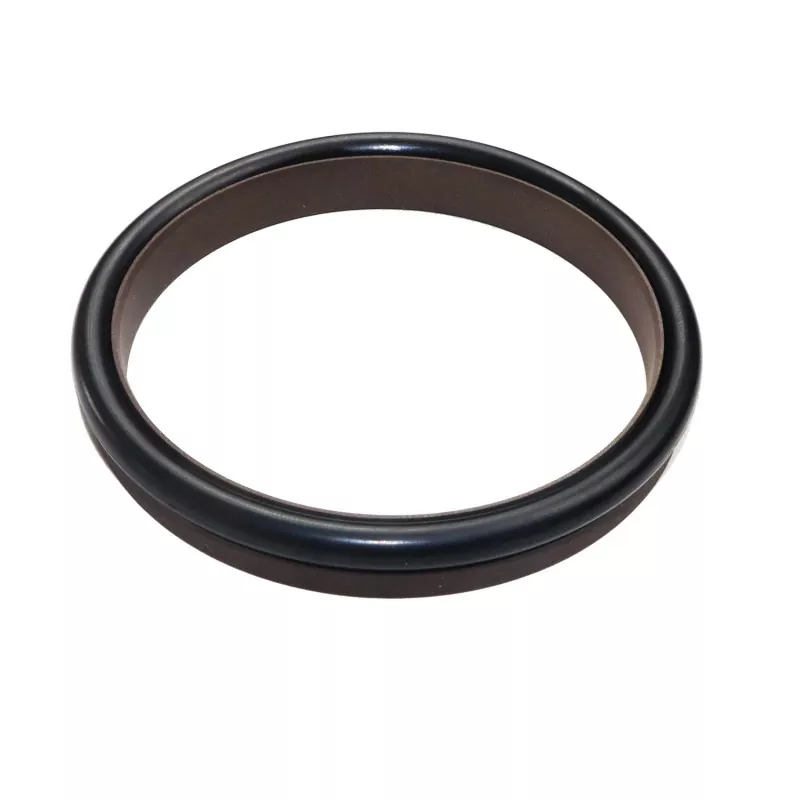

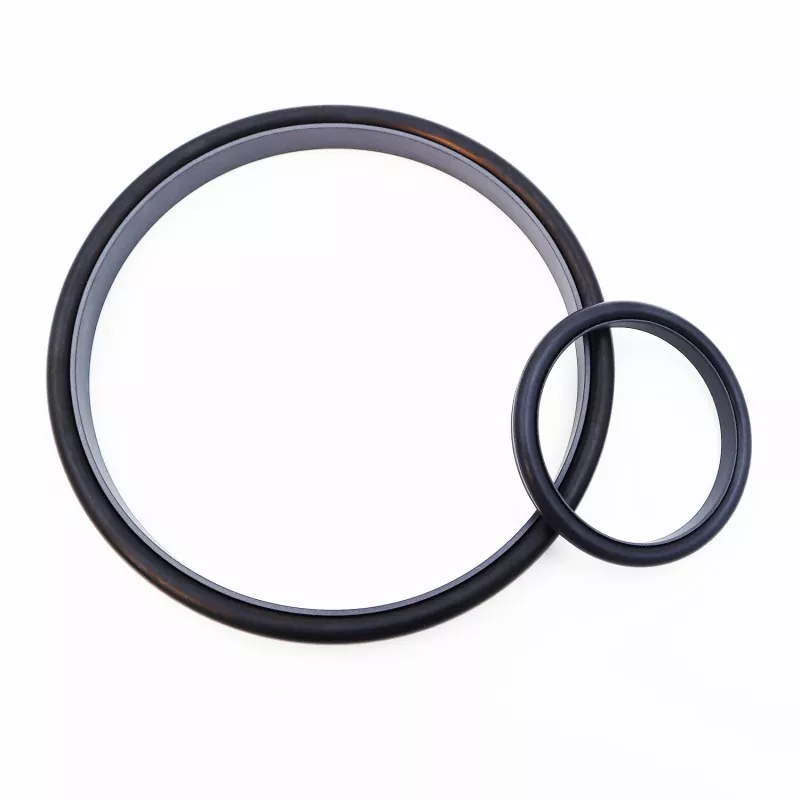

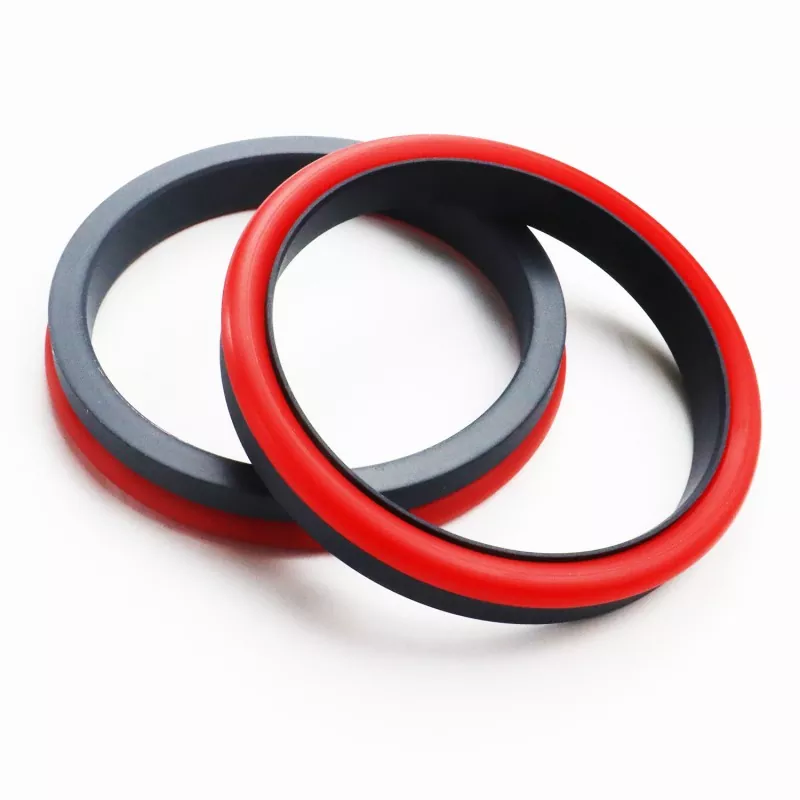

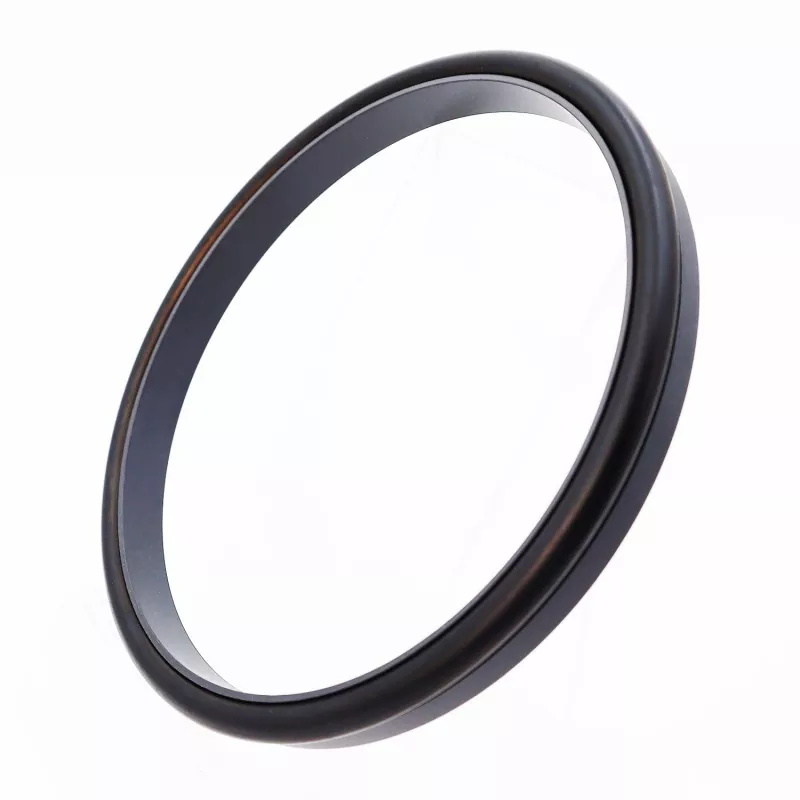

De versterkte haakse gecombineerde afdichting (ultrahoge druk/hydraulische drukafdichting) bestaat uit een versterkte haakse afdichtingsring gemaakt van PTFE en de composietmaterialen ervan, en een O-ring. Het is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande beweging.
Afhankelijk van het gebruikte type O-ring is deze verkrijgbaar in de RC08- en RC09-serie (compatibel met O-ringen uit de GB1235-serie). Dankzij het geoptimaliseerde dikteontwerp van de afdichtring presteert deze goed, zelfs bij waterdruk of andere media met een lage viscositeit.
Het structurele ontwerp van de versterkte afdichtring verbetert ook de weerstand van de afdichting tegen hoge en ultrahoge druk. Het is over het algemeen niet geschikt voor installatie in gesloten groeven.
1. Lage wrijving, lage startweerstand, soepele beweging, gelijke dynamische en statische wrijving, geen kruip.
2. Lange levensduur, geschikt voor olievrije smeringsafdichting.
3. Geschikt voor het afdichten van hogedruk-, ultrahogedruk- en laagviskeuze media zoals water.
Extreme waarden mogen niet tegelijkertijd voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤200 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie, brandwerende vloeistoffen (HFA/HFB), gas, etc. |
|
-20 tot +200 (met FKM O-ring) |
1. Bijpassende O-ringmaterialen: R01 nitrilbutadieenrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3, andere optionele materialen zijn onder meer PTFE2, PTFE4 en andere hoogwaardige materialen.

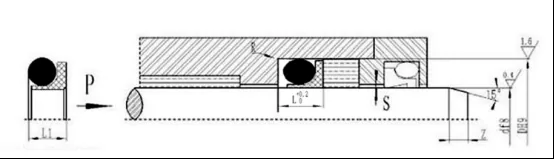

Bestelmodel RC08—80x90,2x11,2—PTFE3—R01 Model-Stafdiameter x Groefdiameter x Groefbreedte-Materiaalcode
RC08 Specificaties en parametertabel
Kan producten produceren van elk formaat vermeld in de specificatietabel
|
Standaard df8 RCO8 |
Lichte belasting df8 RCO8-Q |
Zware belasting df8 RC08-Z |
Groefdiameter DH9 |
Groef breedte L+0,2 |
Hoogte afdichting L1 |
Afgeronde hoeken Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000 ~ 1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Opmerking:1. Raadpleeg ons bedrijf als een systeem met gesloten groef vereist is.
2. Druk > 60 MPa, basis-H8/f8-pastolerantie, ultrahogedrukafdichting Smax < 0,05.
