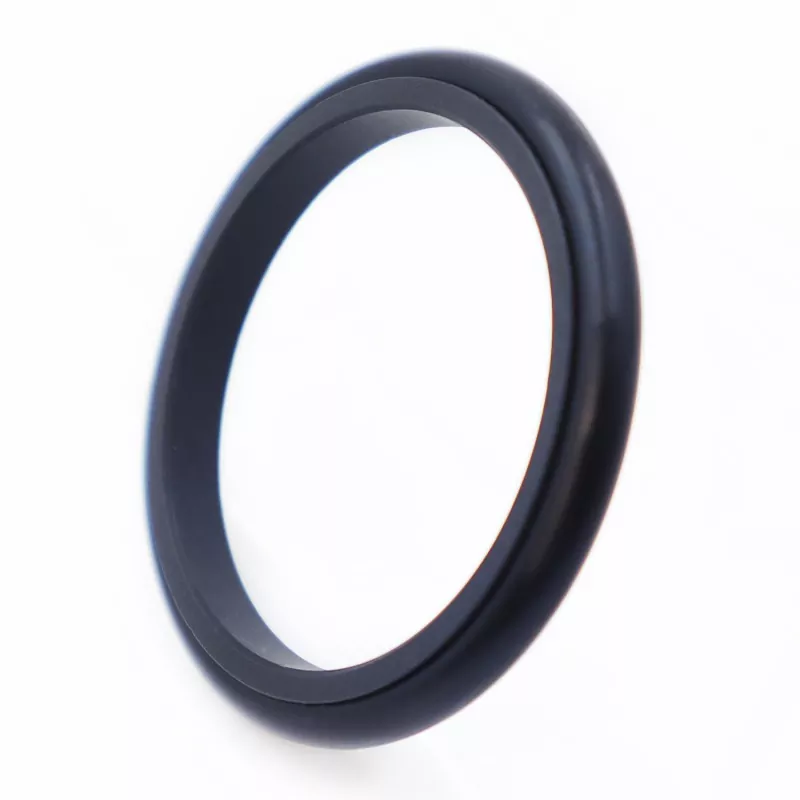

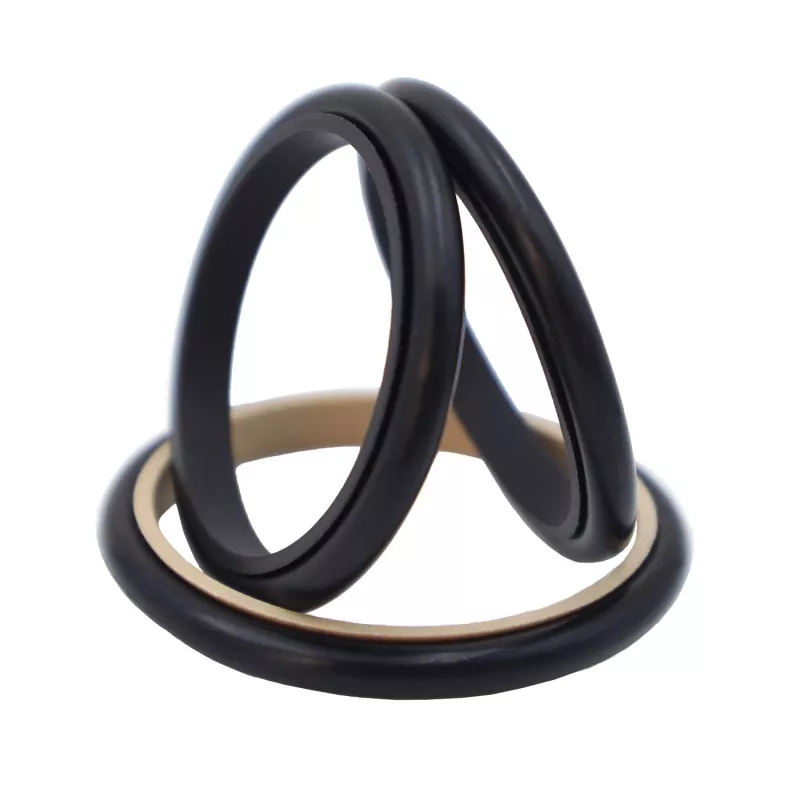

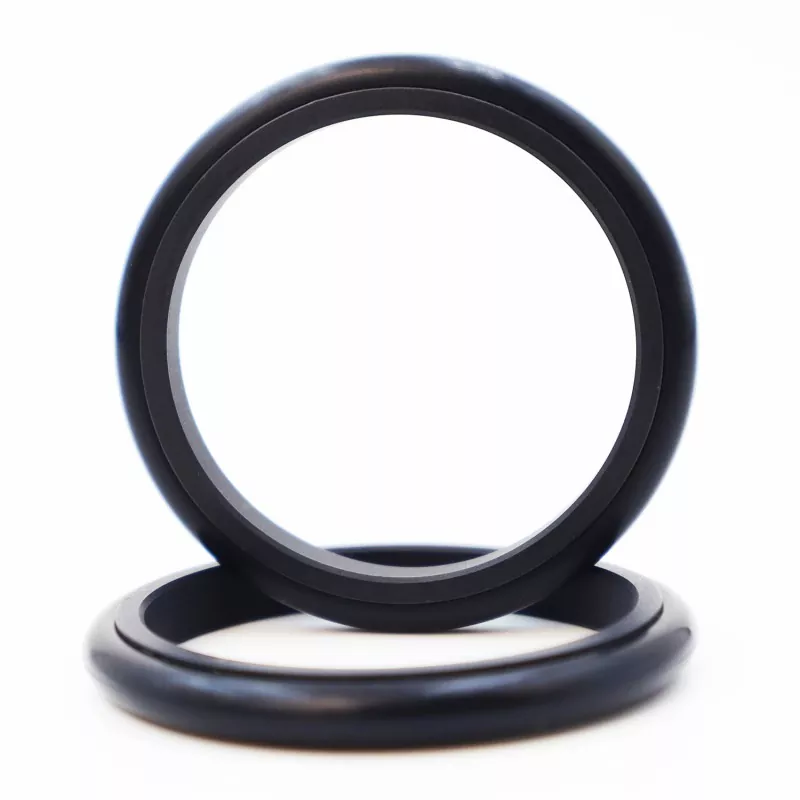

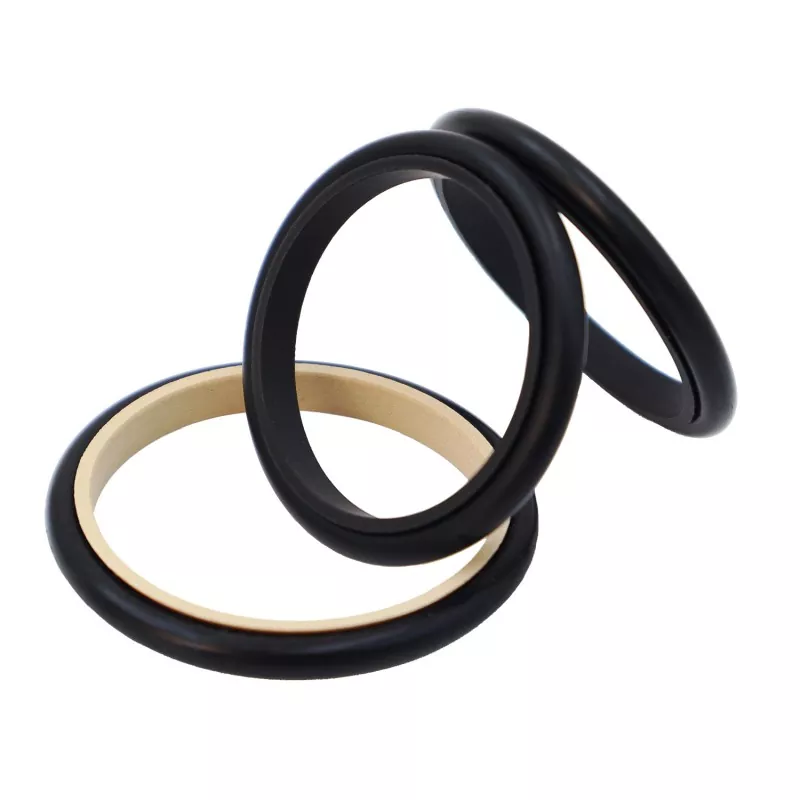

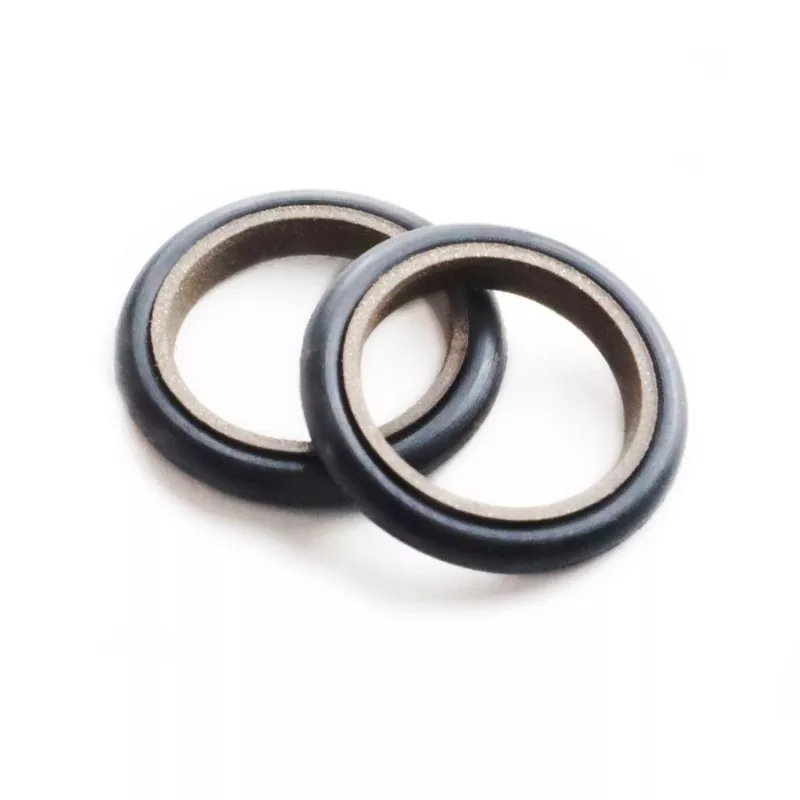

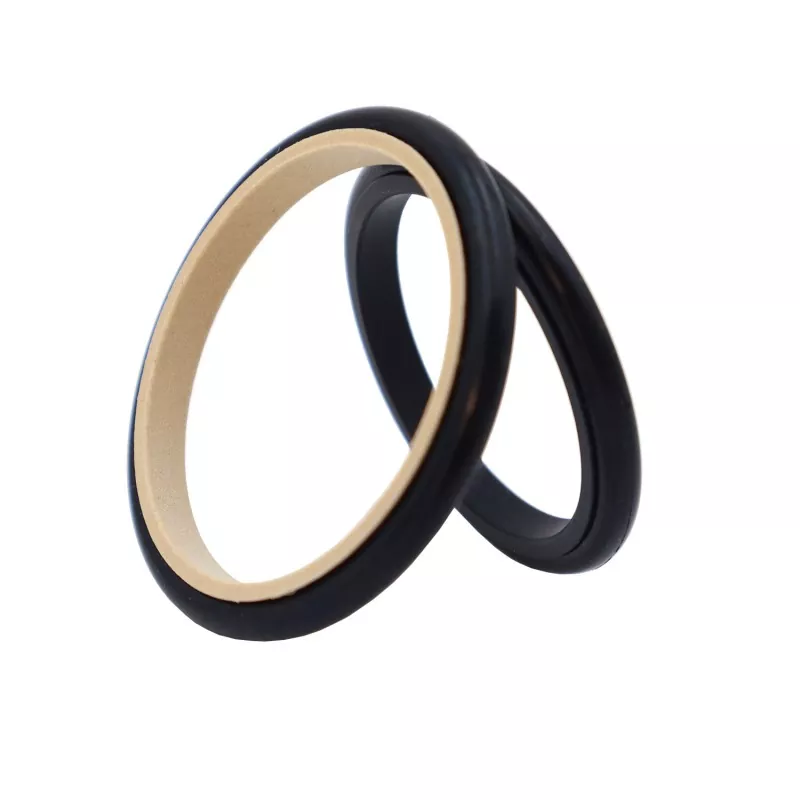

De dopcombinatieafdichting bestaat uit een dopvormige PTFE-afdichtring en een rubberen O-ring, ontworpen voor bidirectionele drukafdichting in hydraulische en pneumatische heen en weer gaande toepassingen. De O-ring zorgt voor radiale kracht en compenseert slijtage aan de afdichtring; de afdichtring heeft een ontwerp met dunne lippen dat uitstekende vervolgcompensatiemogelijkheden biedt, wat resulteert in superieure afdichtingsprestaties. Het is compatibel met standaard GB1235 O-ringgroeven. Voor staafdiameters kleiner dan 30 mm moet een gespleten (open) groefontwerp worden gebruikt.
Deze afdichting is geschikt voor zowel hydraulische als pneumatische bedrijfsomstandigheden en ondersteunt bidirectionele drukafdichting. Het biedt voordelen zoals lage wrijving, minimale losbreekweerstand, soepele werking zonder stick-slip, geschiktheid voor olievrije smering en een lange levensduur. Het vereist minimale installatieruimte en maakt eenvoudige demontage en onderhoud mogelijk.
Selectie Opmerking: Voor toepassingen met staafdiameters van 30 mm of minder wordt het gebruik van een gespleten (open) groef aanbevolen voor installatie.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen; ondersteunt bidirectionele drukafdichting.
2. Lage wrijving, minimale ontsnappingsweerstand en soepele beweging; gelijke dynamische en statische wrijving; geen stick-slip.
3. Lange levensduur; geschikt voor olievrije smeringstoepassingen.
4. Compact ontwerp; eenvoudige installatie en onderhoud.
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤20 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie op minerale basis, brandwerende vloeistoffen (HFA/HFB), gassen etc. |
|
-20 tot +180 (met FKM O-ring) |
1. Materialen voor de bijbehorende O-ring zijn onder meer: R01 Nitrilrubber (NBR), R02 Fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; alternatieve materialen zijn onder meer PTFE1, PTFE2 en PTFE4.
Bestelmodel: RC13—80-PTFE3—R01 of SPNC-80-PTFE3—R01
RC13/SPNC - Model 80 - Asdiameter dPTFE3 - PTFE Materiaalcode R01 - O-ring Materiaalcode
Producten kunnen worden vervaardigd in elke maat vermeld in de specificatietabel.
|

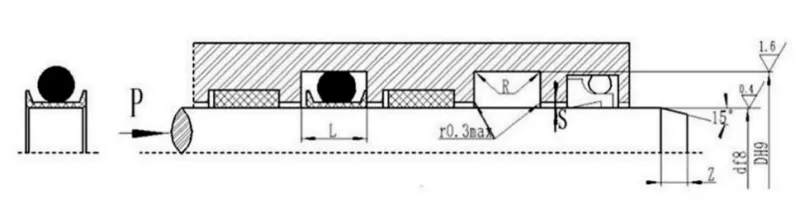

Asdiameterbereik d f8 |
Groefdiameter D H9 |
Groef breedte L+0,2 |
Hoekradius Rmax |
Radiale speling Smax |
Afschuining Zmin |
Draaddiameter O-ring d0 |
|
|
Voor hydraulische toepassingen |
Voor pneumatische en hydraulische toepassingen met lage wrijving |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
