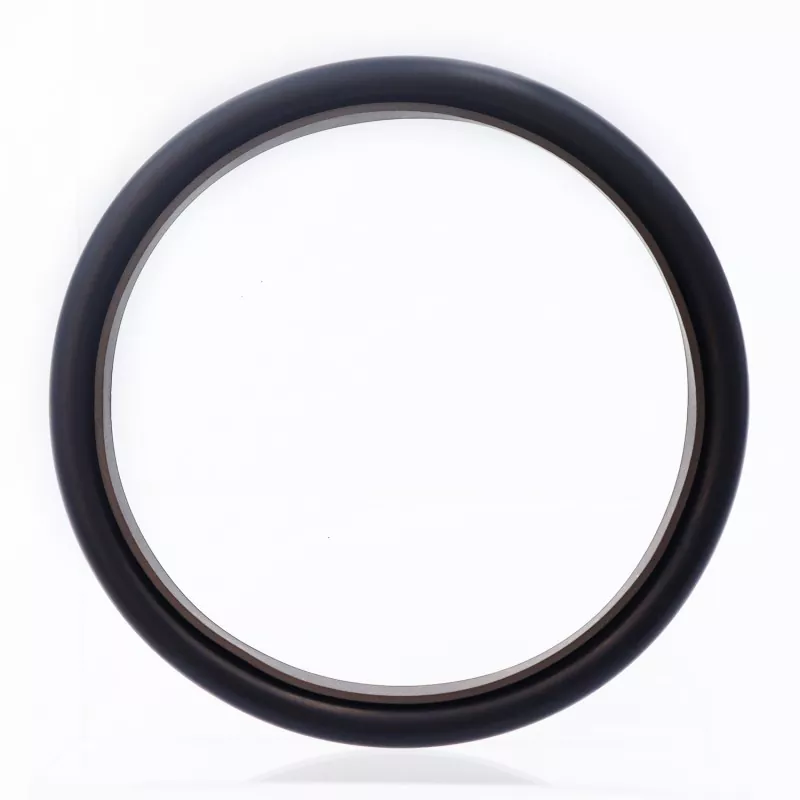

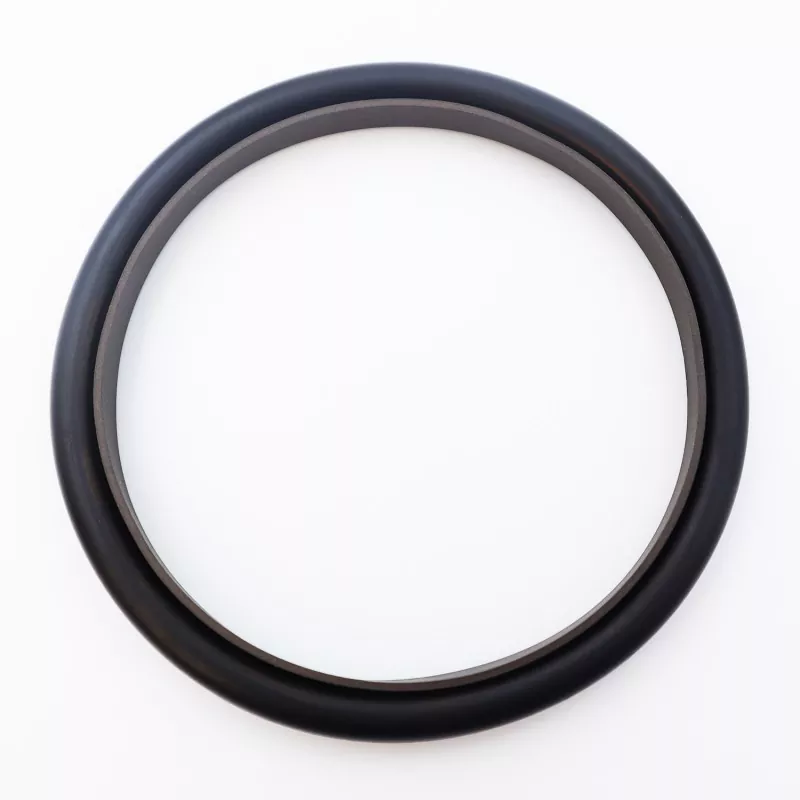

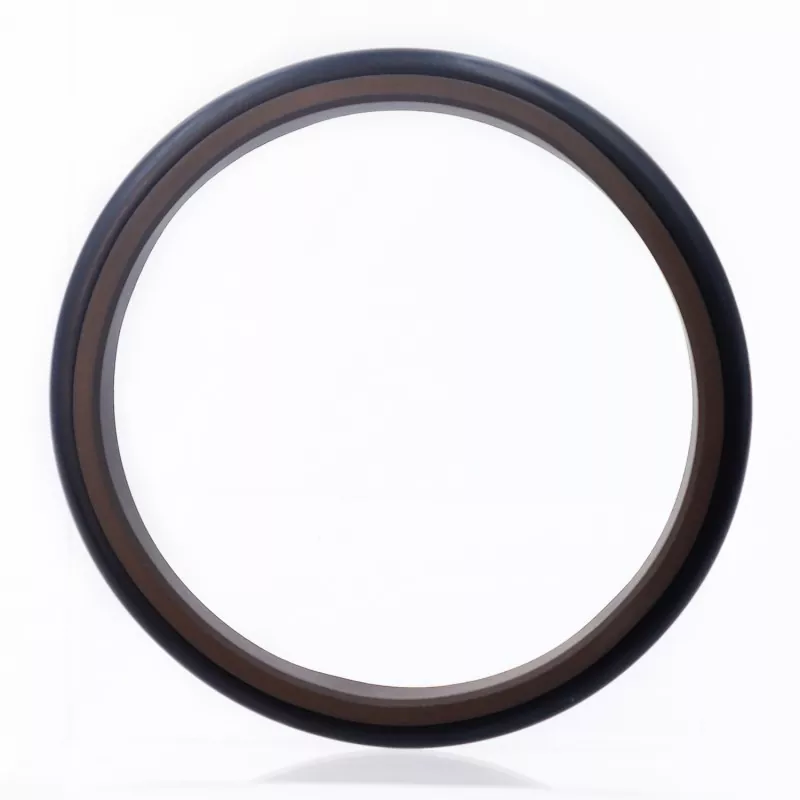

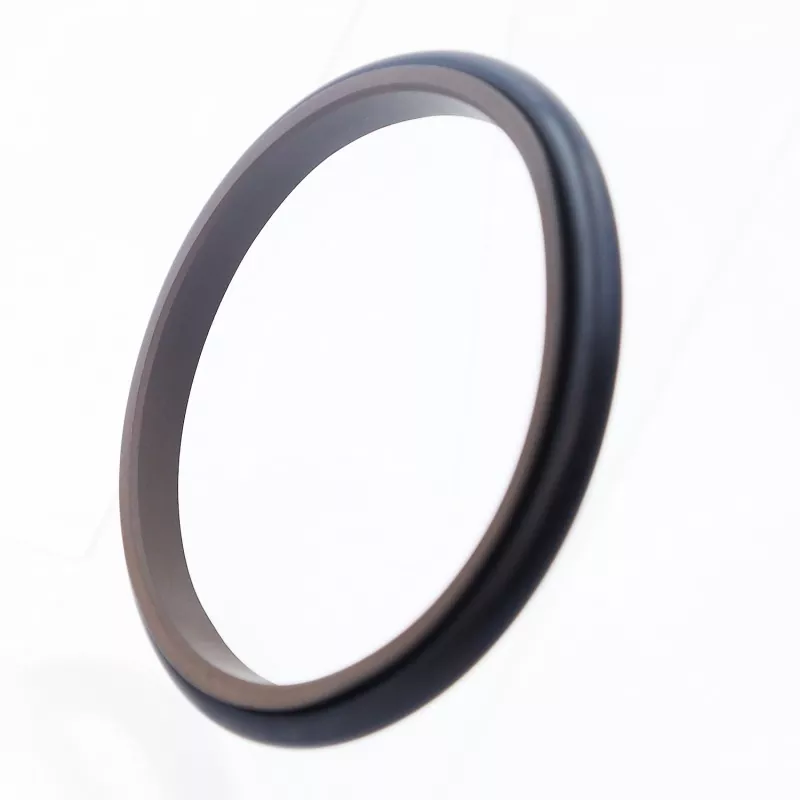

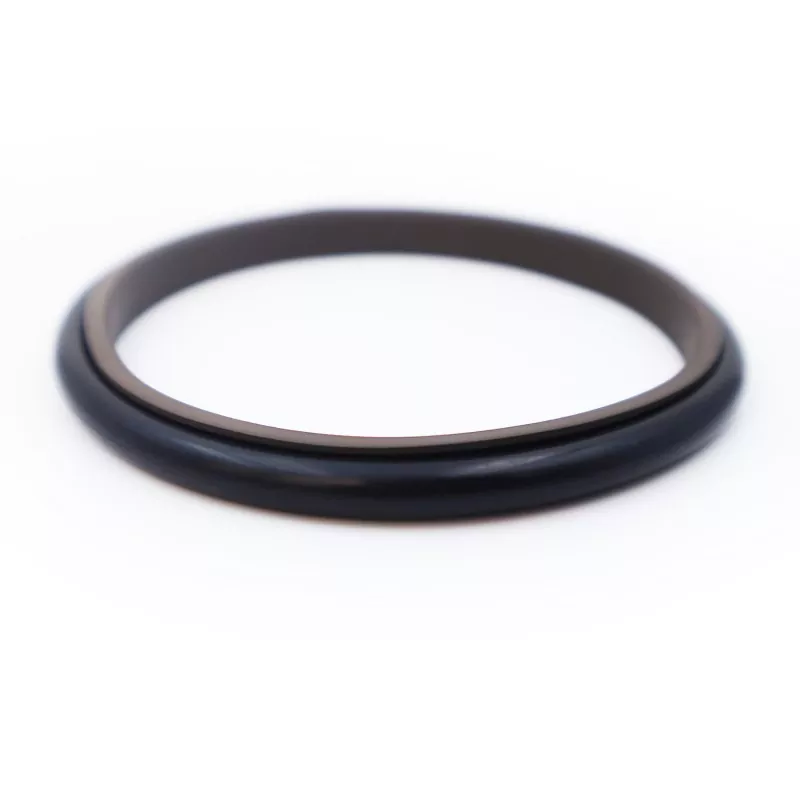

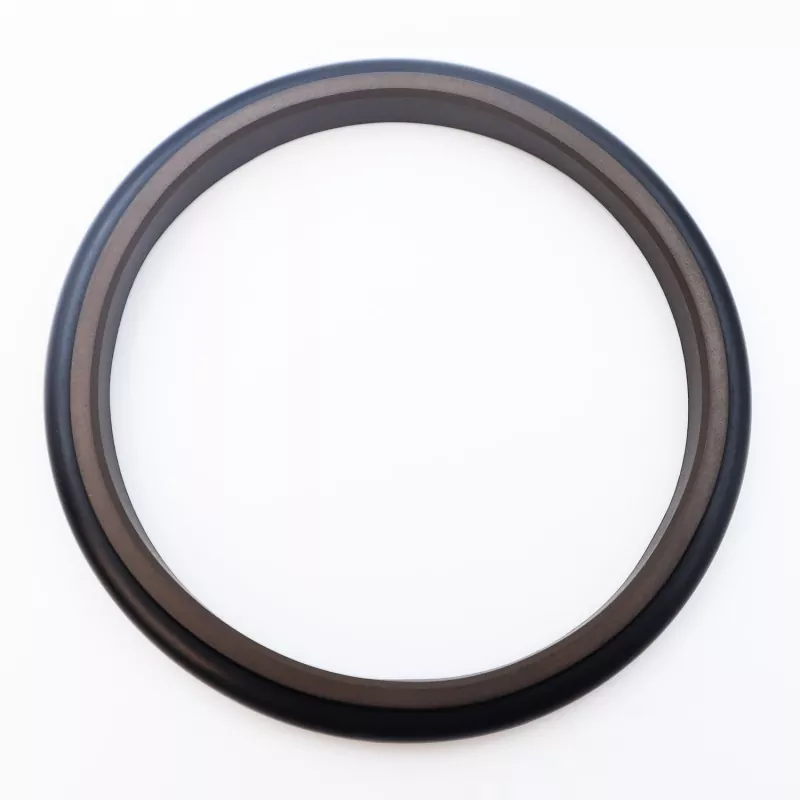

De Triangle Combination Seal bestaat uit een driehoekige PTFE-afdichtring en een rubberen O-ring; het is ontworpen voor enkelwerkende drukafdichting in hydraulische en pneumatische heen en weer gaande toepassingen. De O-ring zorgt voor radiale kracht en compenseert slijtage aan de afdichtring. Dankzij het dunne lipontwerp van de afdichtring biedt deze uitstekende vervolgcompensatie en afdichtingsprestaties. Voor staafdiameters kleiner dan 30 mm moet een gespleten (open) groefontwerp worden gebruikt.
1. Geschikt voor zowel hydraulische als pneumatische toepassingen;
2. Lage wrijving, lage ontsnappingsweerstand, soepele beweging, gelijke dynamische en statische wrijving en geen stick-slip;
3. Lange levensduur; geschikt voor olievrije smeertoepassingen;
4. Compact ontwerp; eenvoudig te installeren en te onderhouden;
Grenswaarden mogen niet gelijktijdig voorkomen.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid m/s |
Media |
|
≤20 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische oliën op minerale basis, brandwerende vloeistoffen (HFA/HFB), gassen enz. |
|
-20 tot +180 (met FKM O-ring) |
1. Compatibele O-ringmaterialen zijn onder meer: R01 nitrilrubber (NBR), R02 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3; alternatieve materialen zijn onder meer PTFE1, PTFE2 en PTFE4.
Bestelmodel: RC14—80—PTFE3—R01
RC14 – Model 80 – Asdiameter d – PTFE (materiaalcode R01) – O-ring materiaalcode
Producten kunnen worden vervaardigd in elke maat vermeld in de specificatietabel.
|

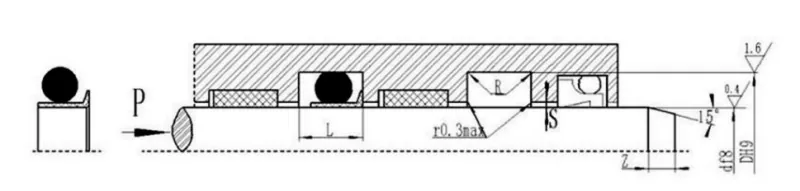

Asdiameterbereik d f8 |
Groefdiameter DH9 |
Groef breedte L+0,2 |
Hoekradius Rmax |
Radiale speling S |
Afschuining Z |
Draaddiameter O-ring Doen |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Opmerking: Voor asdiameters ≤30 mm wordt het gebruik van open groeven aanbevolen.
