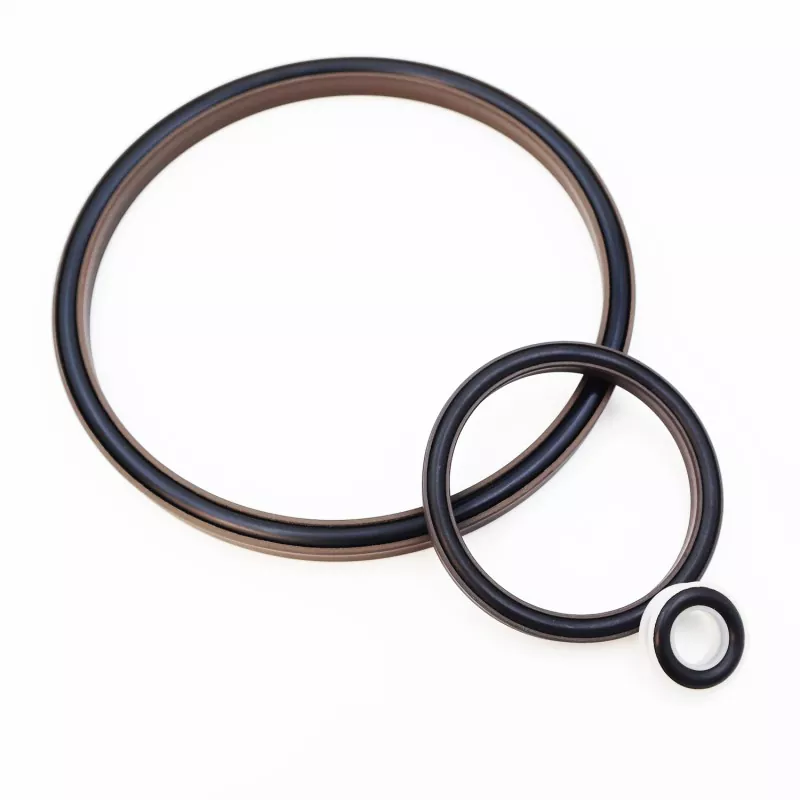

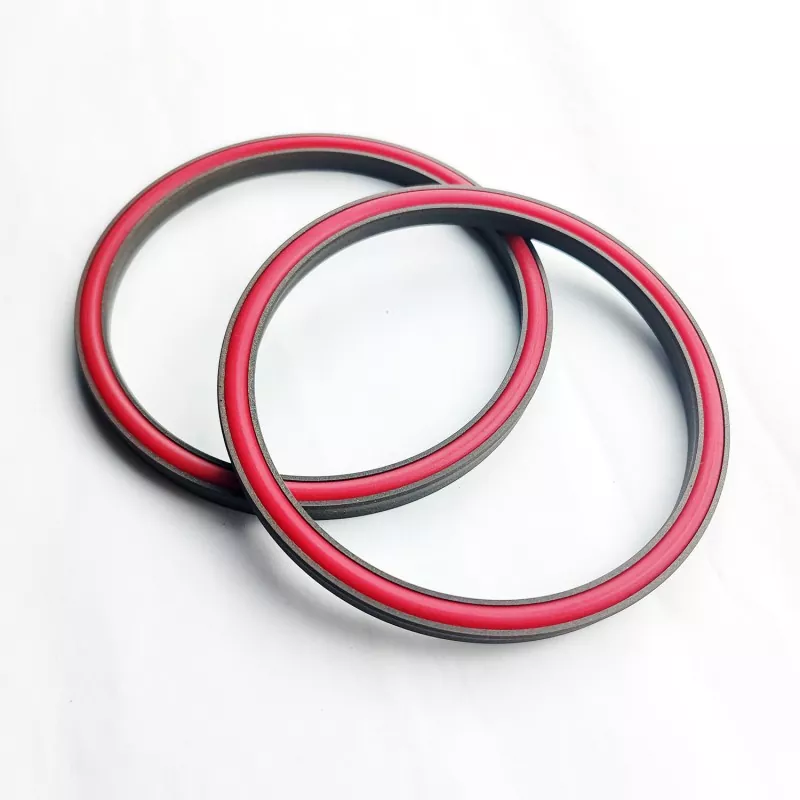

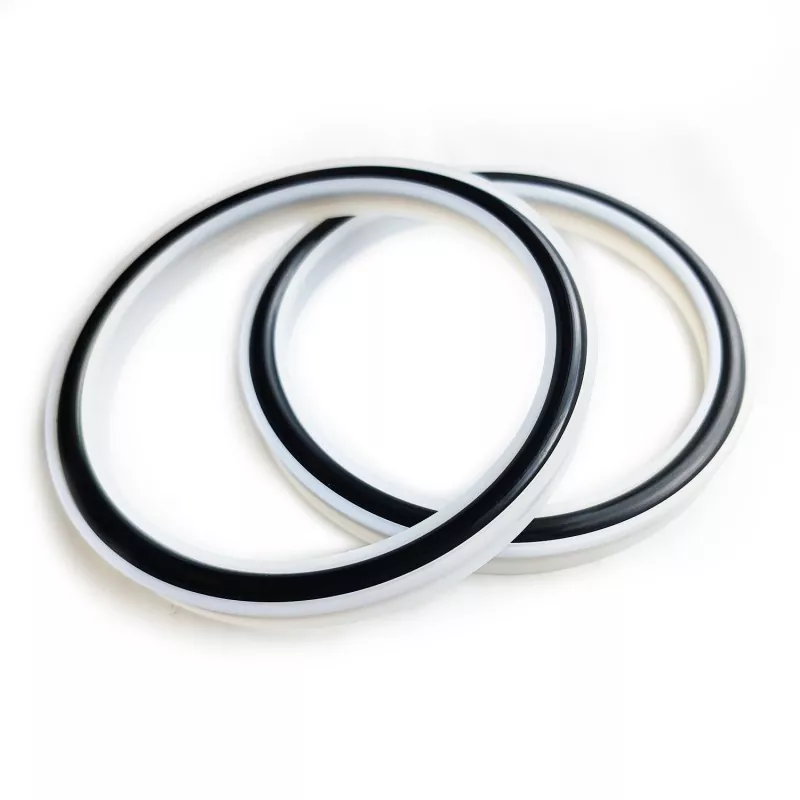

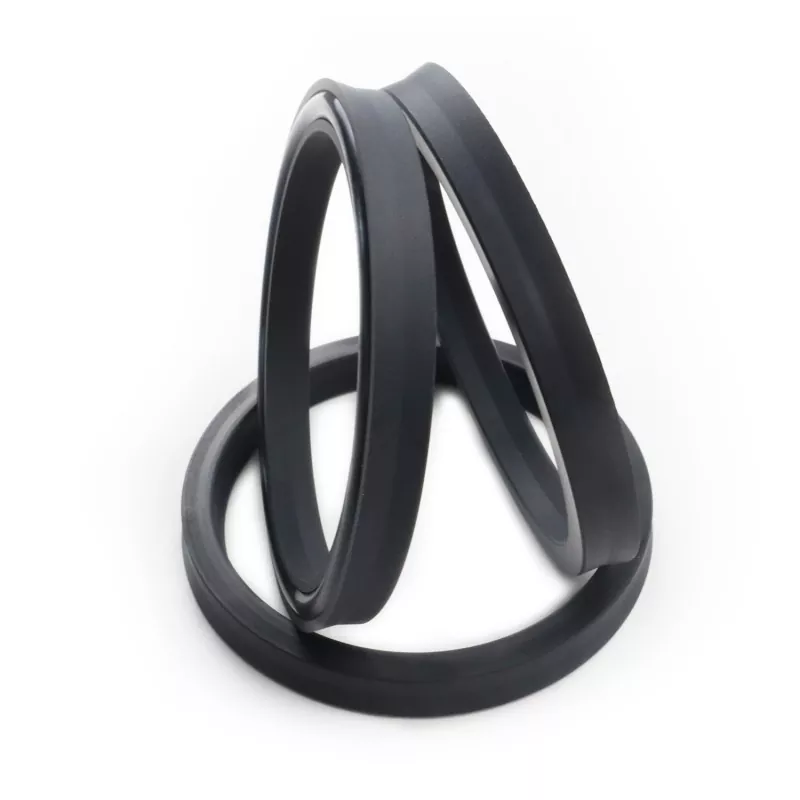

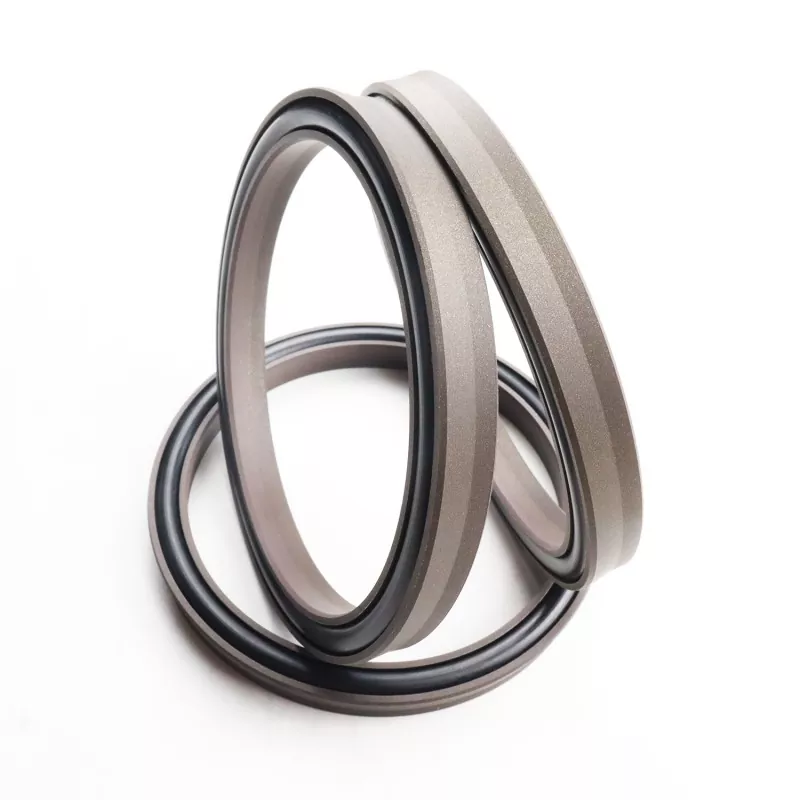

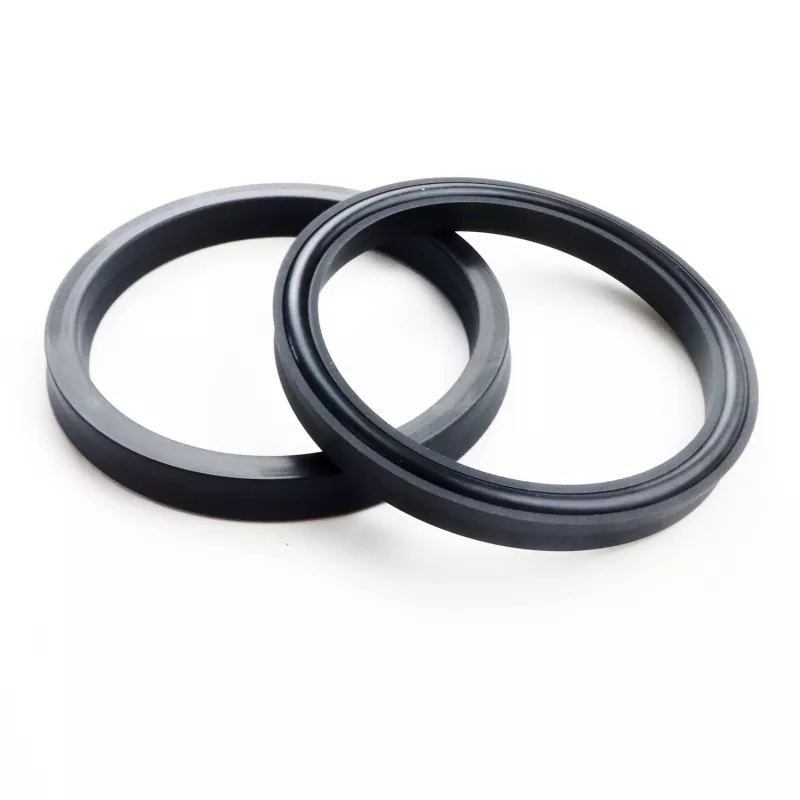

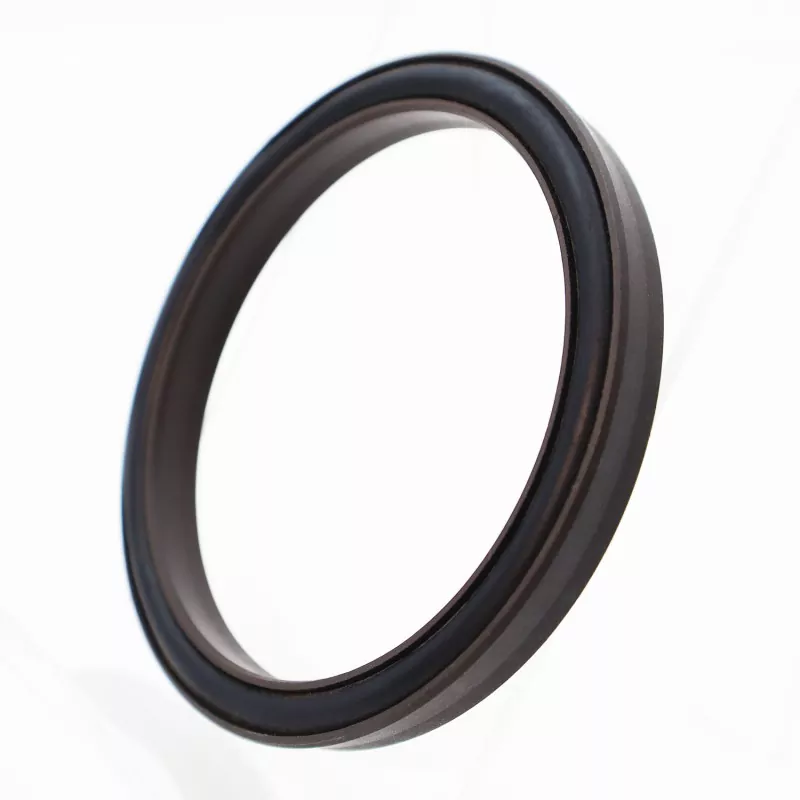

De Y-type gecombineerde afdichting (ultrahoge druk/hydraulische drukafdichting) bestaat uit een Y-vormige afdichtring gemaakt van PTFE en de composietmaterialen ervan, en een O-ring. Het is geschikt voor unidirectionele afdichting in hydraulische heen en weer gaande beweging.
Dankzij de gepatenteerde structuur en het geoptimaliseerde dikteontwerp van de Y-vormige afdichtring presteert deze goed, zelfs bij waterdruk of andere media met een lage viscositeit. Het structurele ontwerp van de afdichtring verbetert ook de weerstand tegen hoge en ultrahoge drukken. De afdichting werkt met een lage wrijvingscoëfficiënt, elimineert kruip en maakt langdurige olievrije smering mogelijk.
Opmerking: Deze afdichtingsstructuur heeft beperkingen en wordt niet aanbevolen voor gebruik in gesloten groeven.
1. Lage wrijving, lage startweerstand, soepele werking, gelijke dynamische en statische wrijving, geen kruip.
2. Lange levensduur, geschikt voor olievrije smeringsafdichting.
3. Geschikt voor het afdichten van hogedruk-, ultrahogedruk- en laagviskeuze media zoals water.
Extreme waarden mogen niet tegelijkertijd voorkomen. Neem contact op met ons bedrijf als de druk hoger is dan 260 MPa.
|
Druk (MPa) |
Temperatuur (°C) |
Snelheid (m/s) |
Media |
|
≤260 |
-35 tot +100 (met NBR O-ring) |
≤6 |
Hydraulische olie, brandwerende vloeistoffen (HFA/HFB), gas, etc. |
|
-20 tot +180 (met FKM O-ring) |
1. Bijpassende O-ringmaterialen: RO1 nitrilbutadieenrubber (NBR), RO2 fluorrubber (FKM), enz.
2. Materiaal afdichtring: standaardmateriaal PTFE3, andere optionele materialen zijn onder meer PTFE2, PTFE4 en andere hoogwaardige materialen.

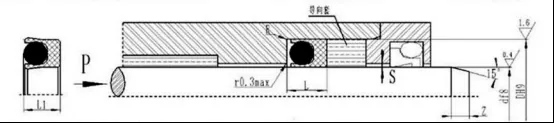

Bestelmodel RC10-40x52.4x9.2-PTFE3-R01
Model - Stangdiameter x groefdiameter x groefbreedte PTFE3 - Gemodificeerde PTFE materiaalcode R01 - O-ring materiaalcode
