Hydraulische bufferafdichtingen

Hydraulische bufferbekledingen zijn een type hydraulisch afdichtingsproduct dat is ontwikkeld door Ruichen -afdichtingen. We zijn toegewijd aan het onderzoek en de ontwikkeling van afdichtingen en afdichtmaterialen, en bieden op maat gemaakte oplossingen en zorgt voor levering en productie. De producten zijn beschikbaar in verschillende modellen en u kunt kiezen volgens uw behoeften.

Stuur onderzoek

Productomschrijving

In hydraulische systemen spelen hydraulische bufferplaatsen een belangrijke rol. Ruichen Seals heeft een verscheidenheid aan hydraulische bufferafdichtingen ontwikkeld voor verschillende behoeften en werkomstandigheden.

HBY- en HBTS-bufferafdichtingen worden gebruikt op zuigerstaven in combinatie met afdichtingen om de impact en fluctuerende druk onder hoge belasting te absorberen, vloeistoffen op hoge temperatuur te isoleren en de levensduur en betrouwbaarheid van het afdichtsysteem te verbeteren. Ze worden gebruikt in motorschoppen, wielladers, bulldozers, vrachtwagenkranen, wielkranen, dumptrucks, enz.

HBTS -bufferafdichtingen worden gebruikt in afdichtsystemen zoals engineering machines.

KZT heeft de functie van onstuimige onderdompeling als gevolg van het polytetrluorethyleenmateriaal. Bij gebruik in combinatie met zuigerafdichtingen en geleidingsringen, voorkomt het onzuiverheden en vuil in de oliecilinder om abnormale schade aan het afdichtsysteem te veroorzaken, waardoor de betrouwbaarheid en de lange levensduur van het afdichtsysteem worden gewaarborgd.

Productfuncties en toepassingen:

Materiële selectie:

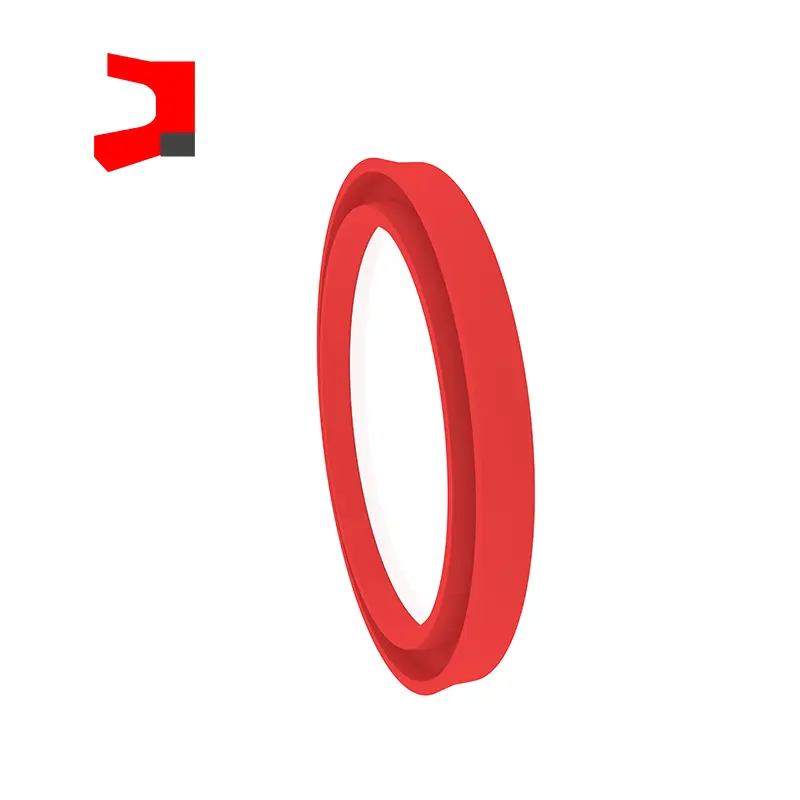

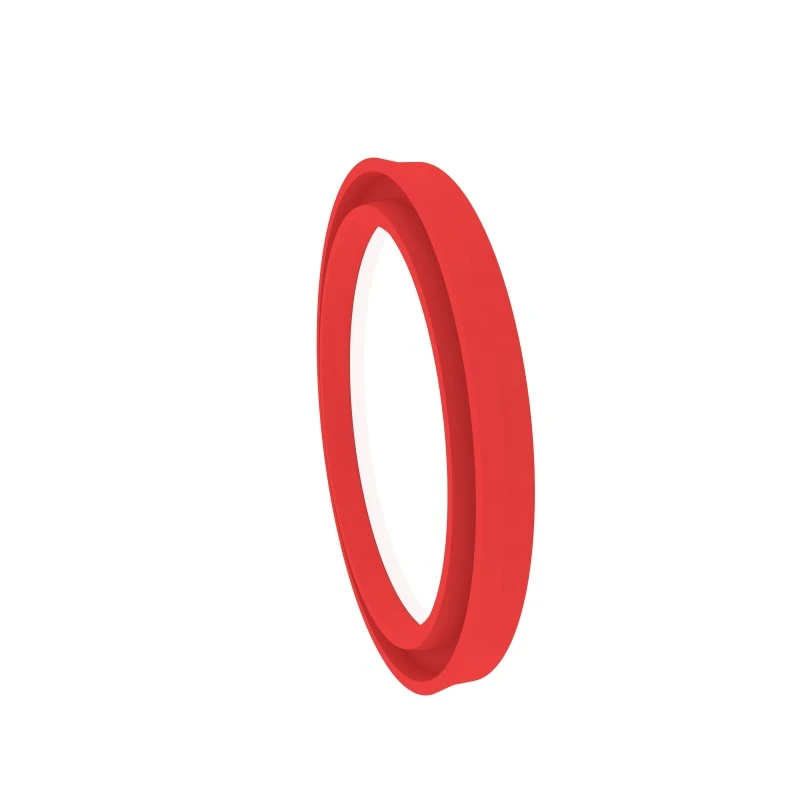

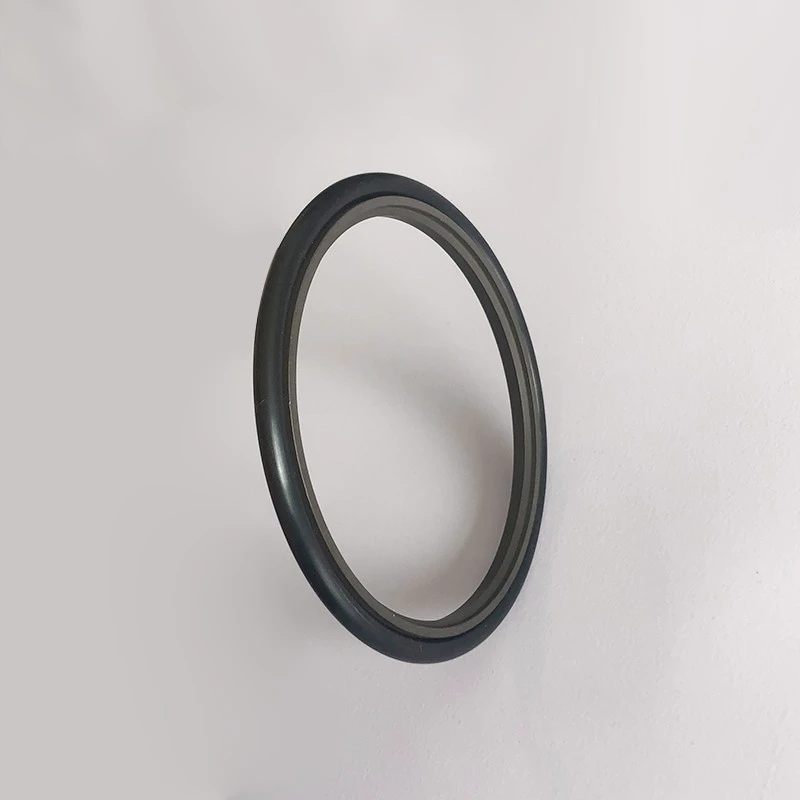

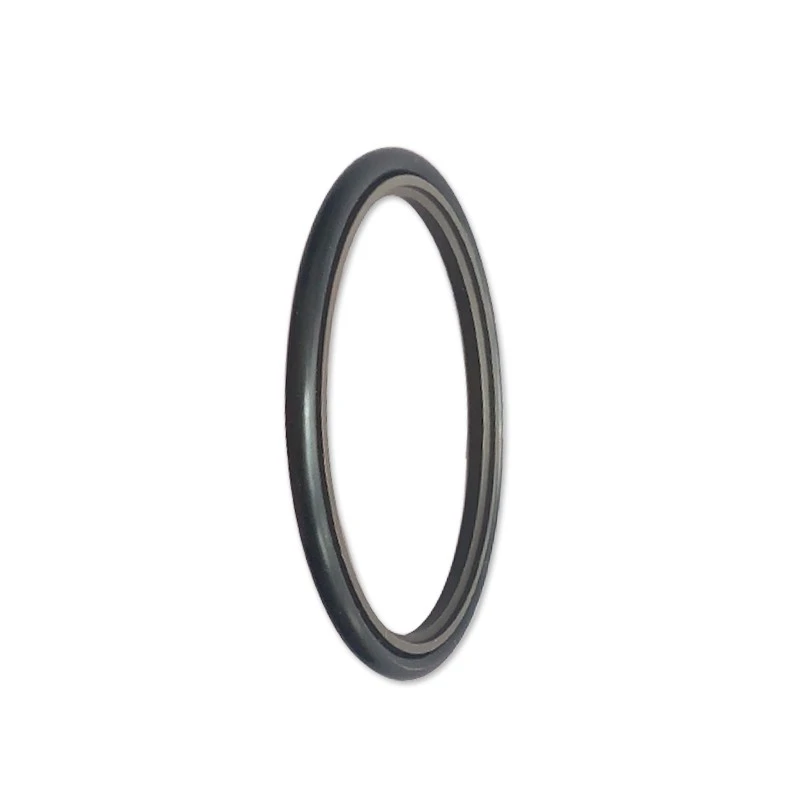

HBY

Afdichtring: polyurethaan (PU) Bevestigingsring: PA/POM

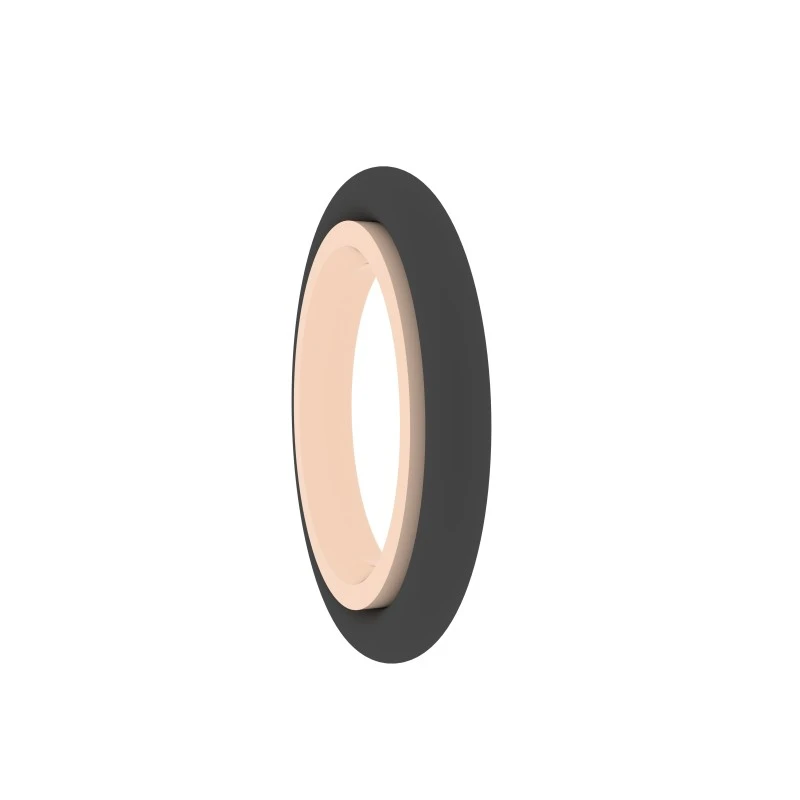

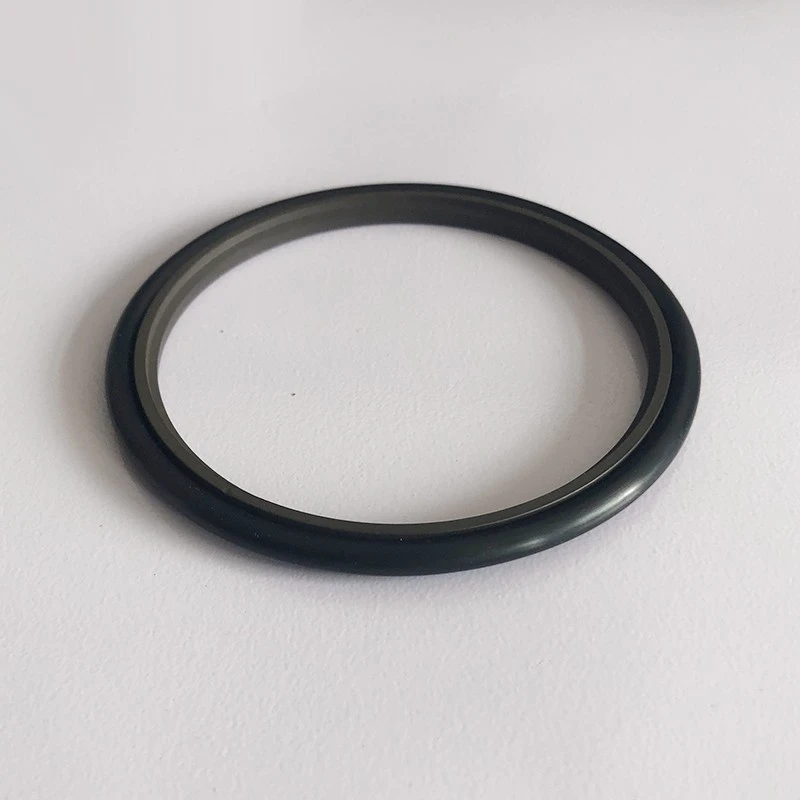

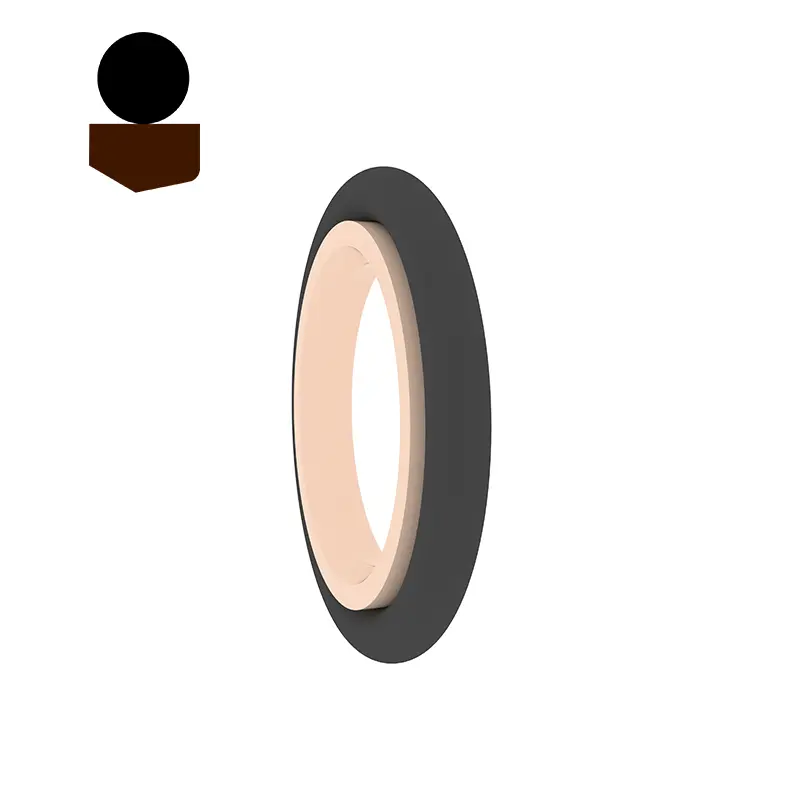

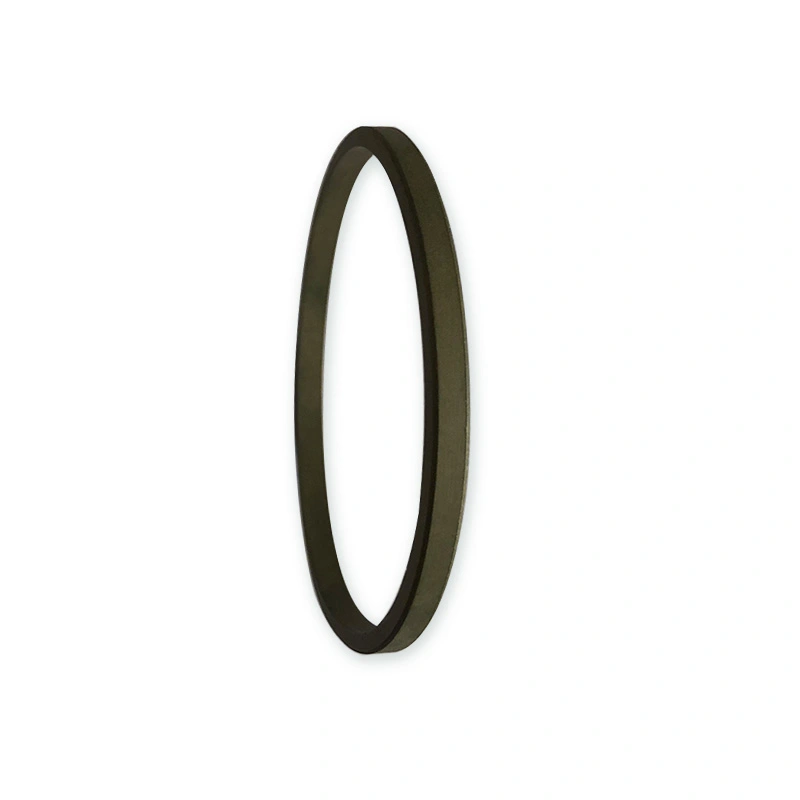

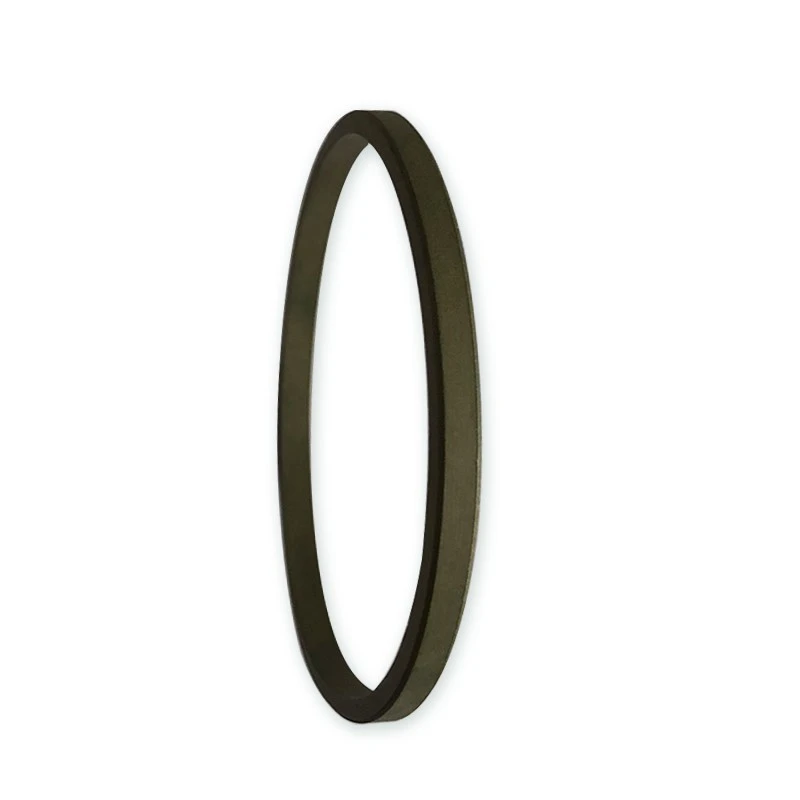

HBT's

Bufferring: PTFE2, PTFE3, etc.

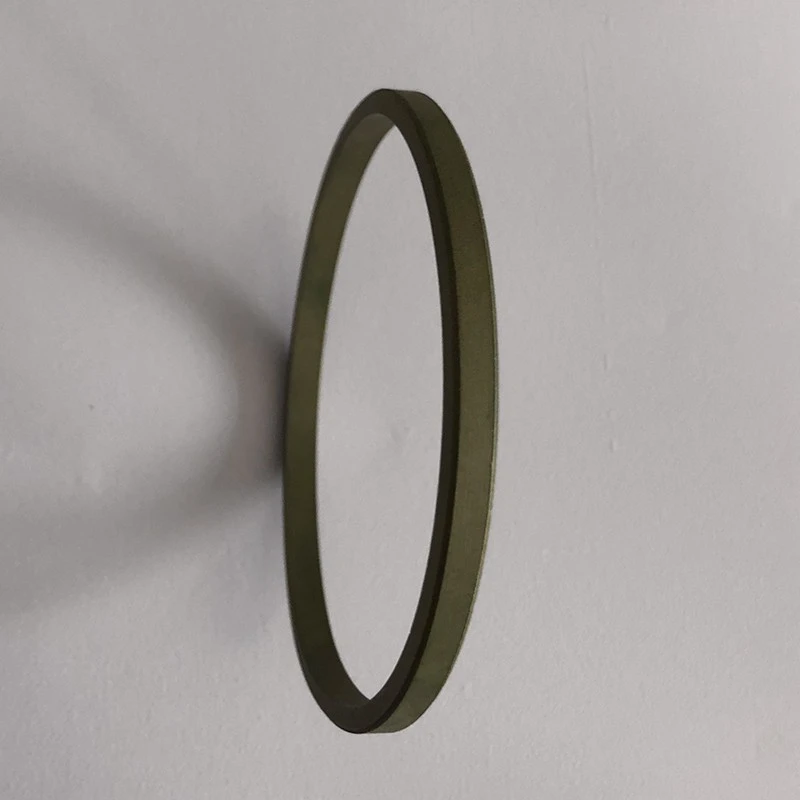

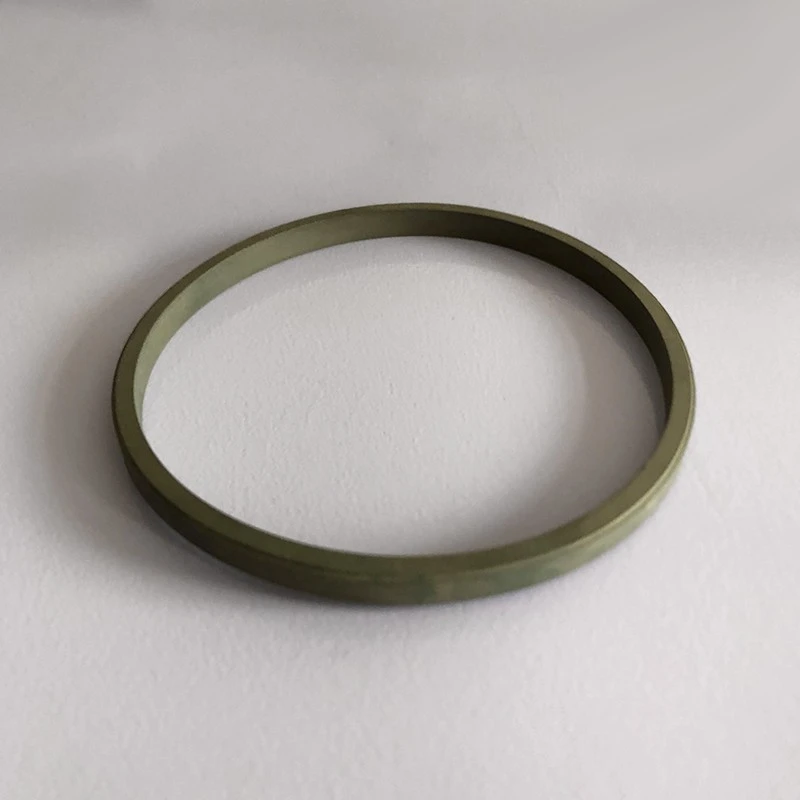

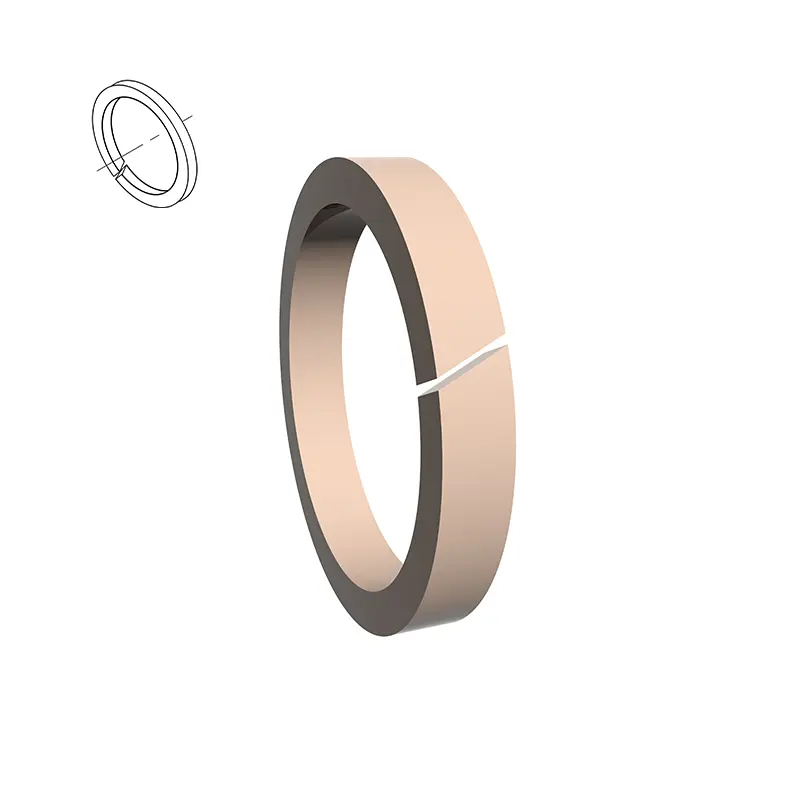

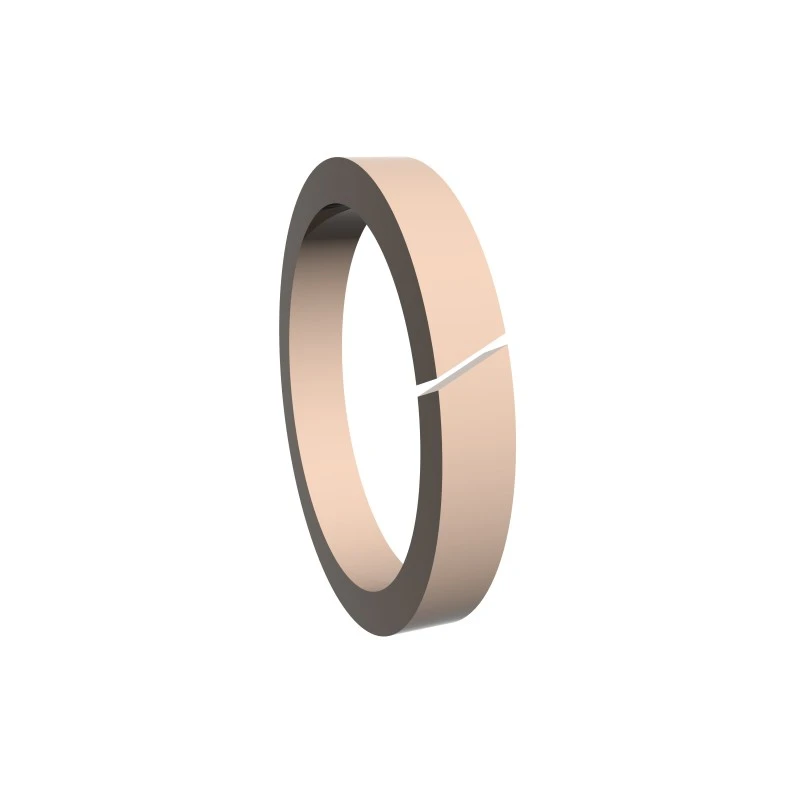

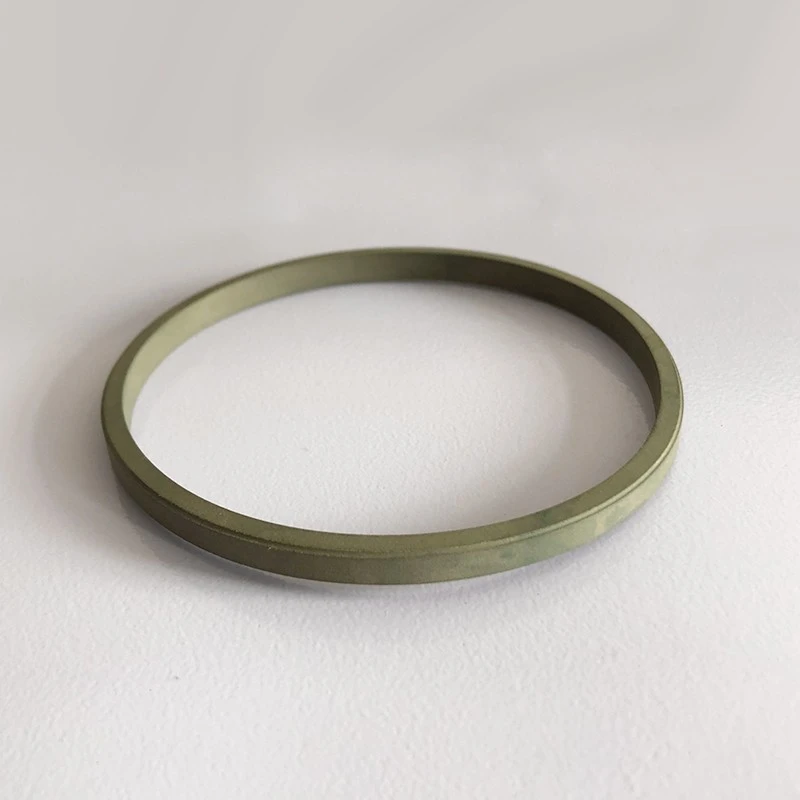

Kzt

Standaard materiaal: PTFE3, andere optionele materialen PTFE2, PTFE4 (zie materiaalbeschrijving)

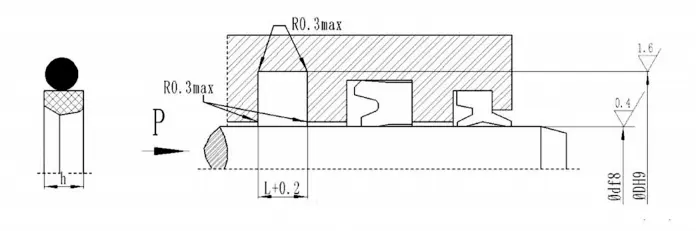

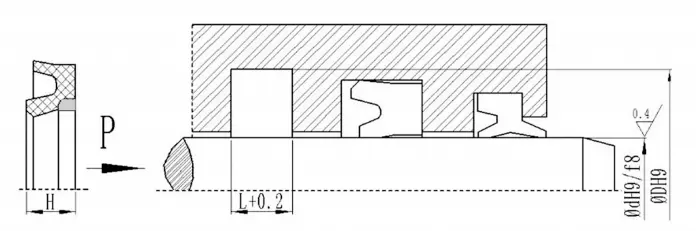

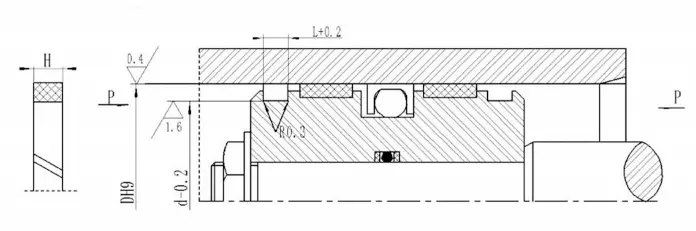

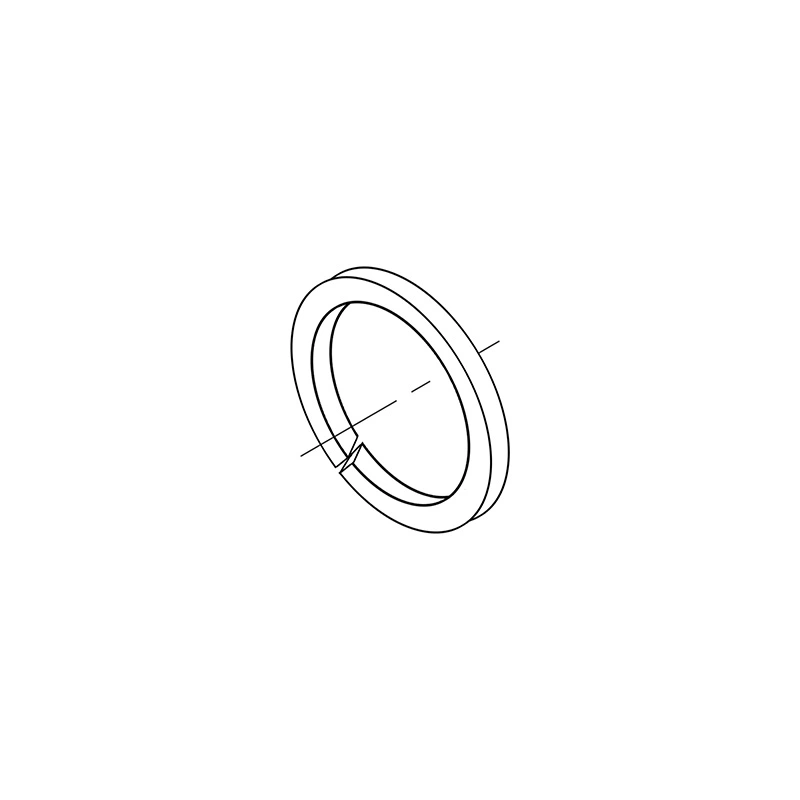

Structureel diagram:

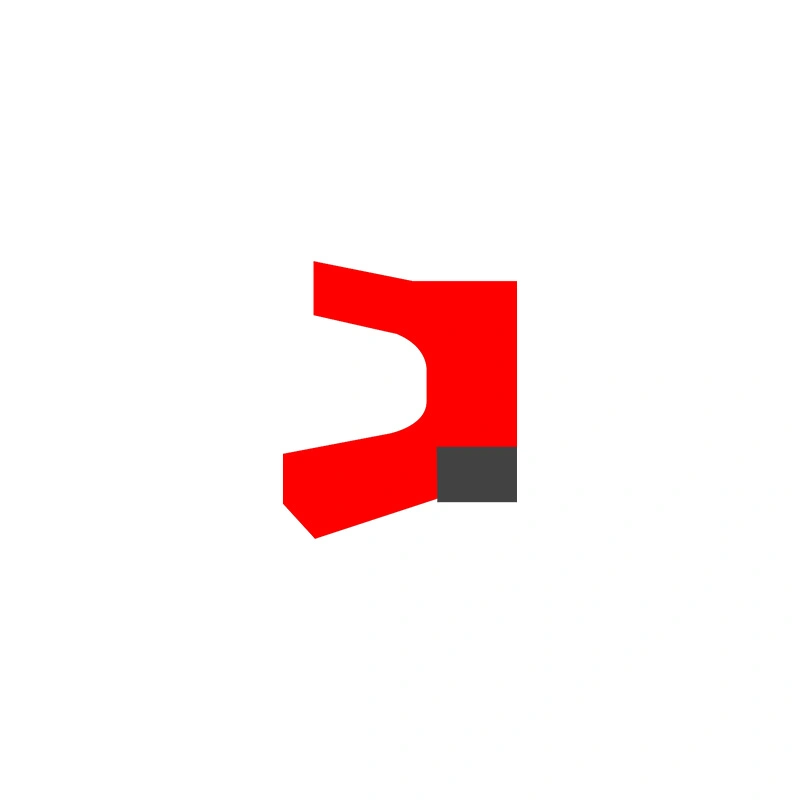

HBY

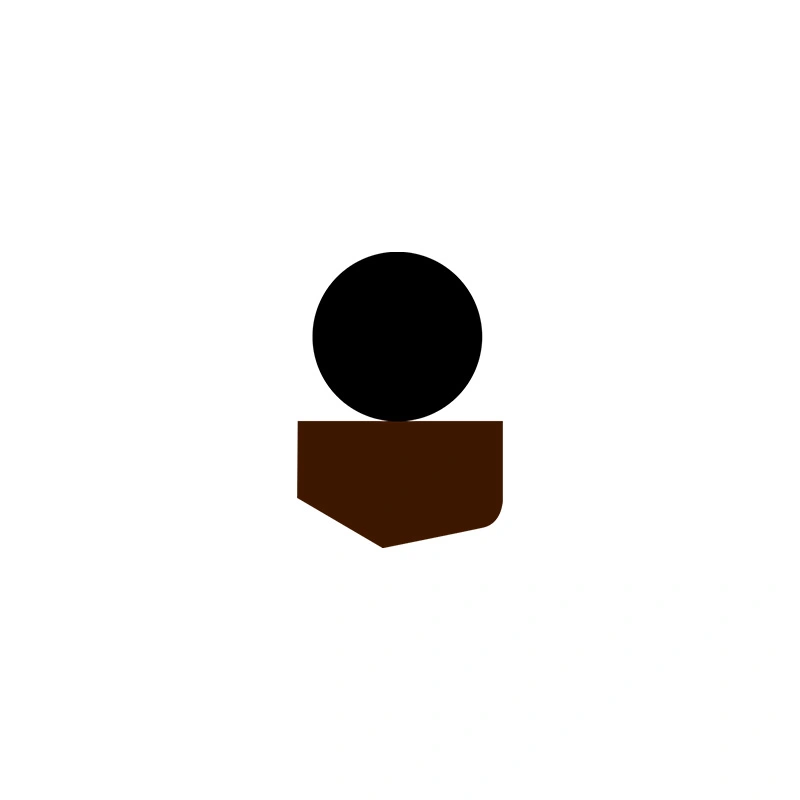

HBT's

Kzt

Specificaties en dimensies:

HBY

d	D	H	L	d	D	H	L	d	D	H	L	d	D	H	L
40	55.5	6	6.3	70	85.5	6	6.3	105	120.5	6	6.3	150	165.5	6	6.3
45	60.5	6	6.3	75	90.5	6	6.3	110	125.5	6	6.3	155	170.5	6	6.3
50	65.5	6	6.3	80	95.5	6	6.3	115	130.5	6	6.3	160	175.5	6	6.3
55	70.5	6	6.3	85	100.5	6	6.3	120	135.5	6	6.3	170	185.5	6	6.3
60	75.5	6	6.3	90	105.5	6	6.3	125	140.5	6	6.3	180	195.5	6	6.3
63	78.5	6	6.3	95	110.5	6	6.3	130	145.5	6	6.3
65	80.5	6	6.3	100	115.5	6	6.3	140	155.5	6	6.3
Opmerking: andere specificaties kunnen op verzoek worden aangepast. Machinale afdichtingen zijn ook beschikbaar.

HBT's

Nominale grootte van afdichtingen			L
d	D	h	L
40	55.5	5.9	6.3
45	60.5	5.9	6.3
50	65.5	5.9	6.3
55	70.5	5.9	6.3
60	75.5	5.9	6.3
65	80.5	5.9	6.3
70	85.5	5.9	6.3
75	90.5	5.9	6.3
80	95.5	5.9	6.3
85	100.5	5.9	6.3
90	105.5	5.9	6.3
100	115.5	5.9	6.3
110	125.5	5.9	6.3
120	135.5	5.9	6.3
130	145.5	5.9	6.3
140	155.5	5.9	6.3
Opmerking: andere specificaties kunnen op verzoek worden aangepast. Machinale afdichtingen zijn ook beschikbaar.

Kzt

D	d	H	L	D	d	H	L	D	d	H	L	D	d	H	L
20	14	5	5.2	63	55	6	6.2	120	112	6	6.2	230	222	8	8.2
25	19	5	5.2	65	57	6	6.2	125	117	6	6.2	240	232	8	8.2
30	24	5	5.2	70	62	6	6.2	130	122	6	6.2	250	242	8	8.2
31.5	25.5	5	5.2	71	63	6	6.2	135	127	6	6.2	260	252	8	8.2
32	26	5	5.2	75	67	6	6.2	140	132	6	6.2	270	262	8	8.2
35	29	5	5.2	80	72	6	6.2	150	142	6	6.2	280	272	8	8.2
35.5	29.5	5	5.2	85	77	6	6.2	160	152	6	6.2	290	282	8	8.2
40	34	5	5.2	90	82	6	6.2	170	162	8	8.2	300	392	8	8.2
45	39	5	5.2	95	87	6	6.2	180	172	8	8.2	310	302	8	8.2
50	44	5	5.2	100	92	6	6.2	190	182	8	8.2	320	312	8	8.2
53	47	5	5.2	105	97	6	6.2	200	192	8	8.2	340	332	8	8.2
55	49	5	5.2	110	102	6	6.2	210	202	8	8.2	350	342	8	8.2
56	50	5	5.2	112	104	6	6.2	220	212	8	8.2
60	54	5	5.2	115	107	6	6.2	224	216	8	8.2
Opmerking: het snijden van producten zijn beschikbaar, elke grootte van standaard dwarsdoorsnede is beschikbaar en de diameter is niet beperkt.
