Hydraulische zuigerstangafdichtingen

Ruichen Seals heeft uitgebreide ervaring in de productie en ontwikkeling van afdichtingen en afdichtmaterialen. Onze hydraulische zuigerstangafdichtingen omvatten verschillende modellen. U kunt een geschikte keuze maken op basis van de onderstaande gedetailleerde informatie of contact met ons opnemen om een ​​meer geschikte en aangepaste afdichtingsoplossing te verkrijgen.

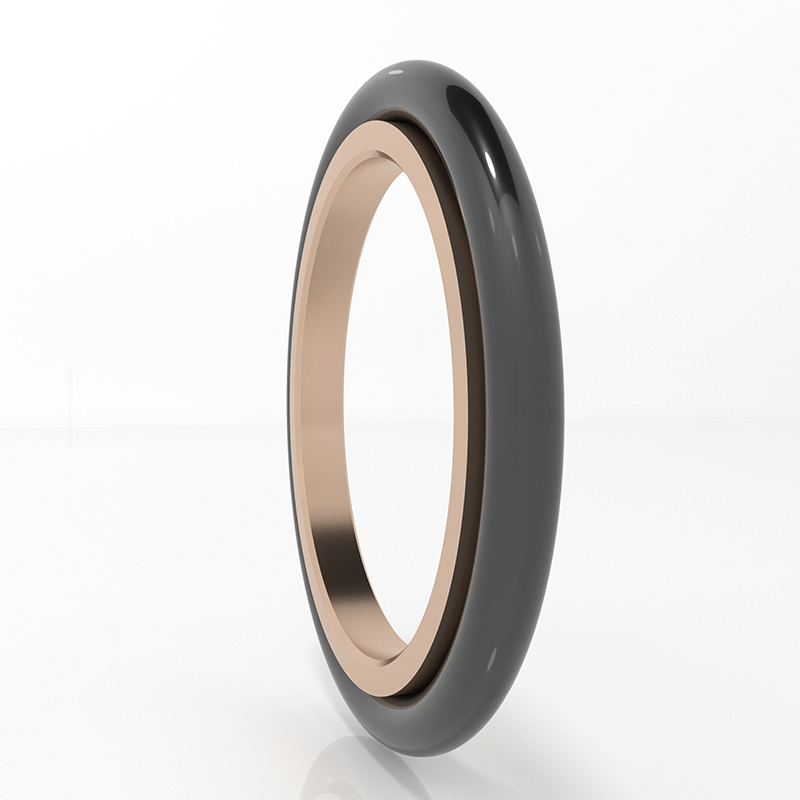

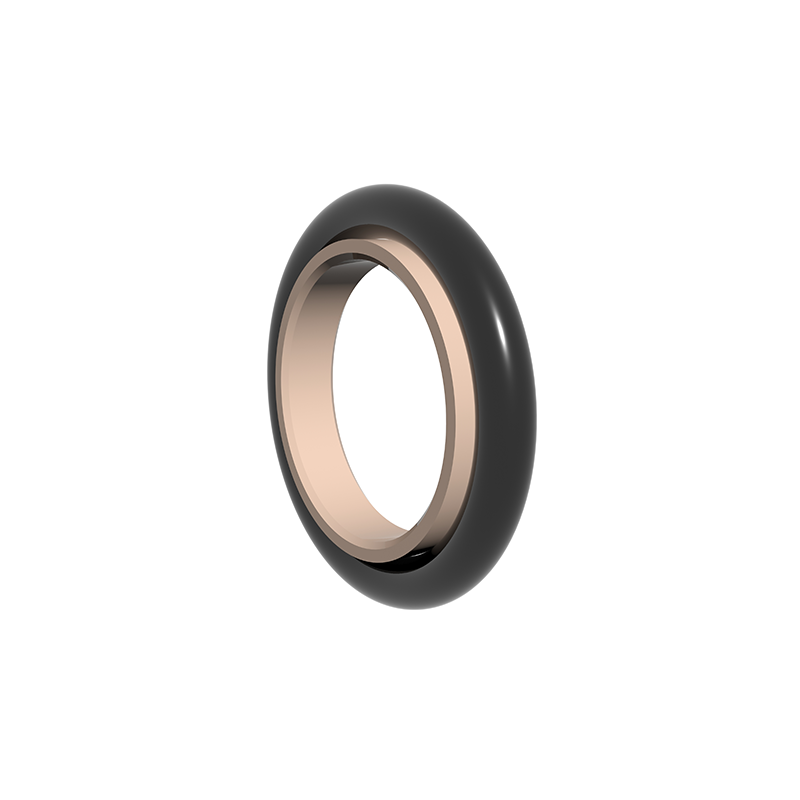

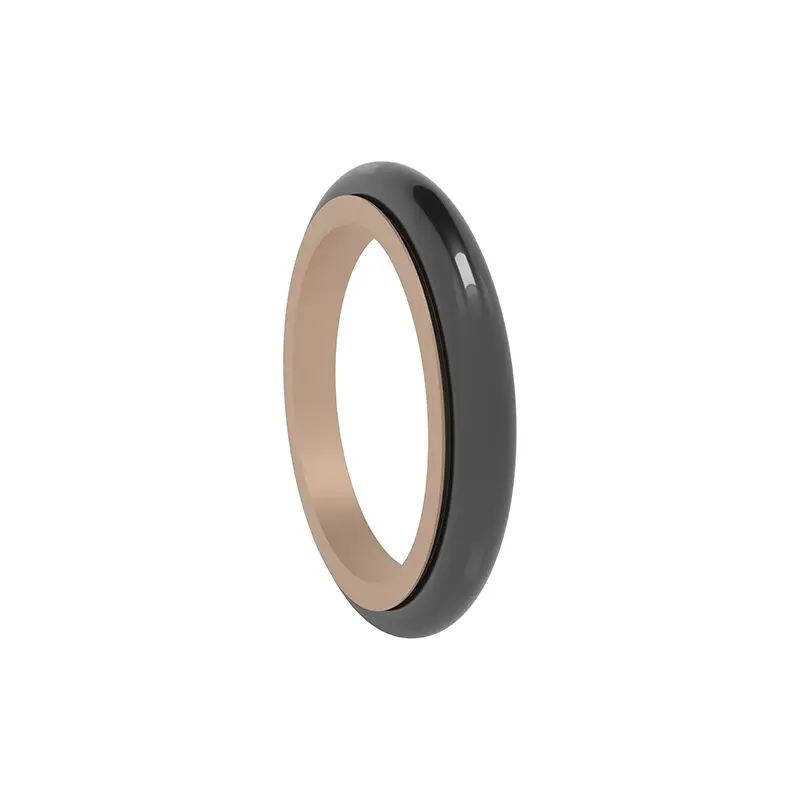

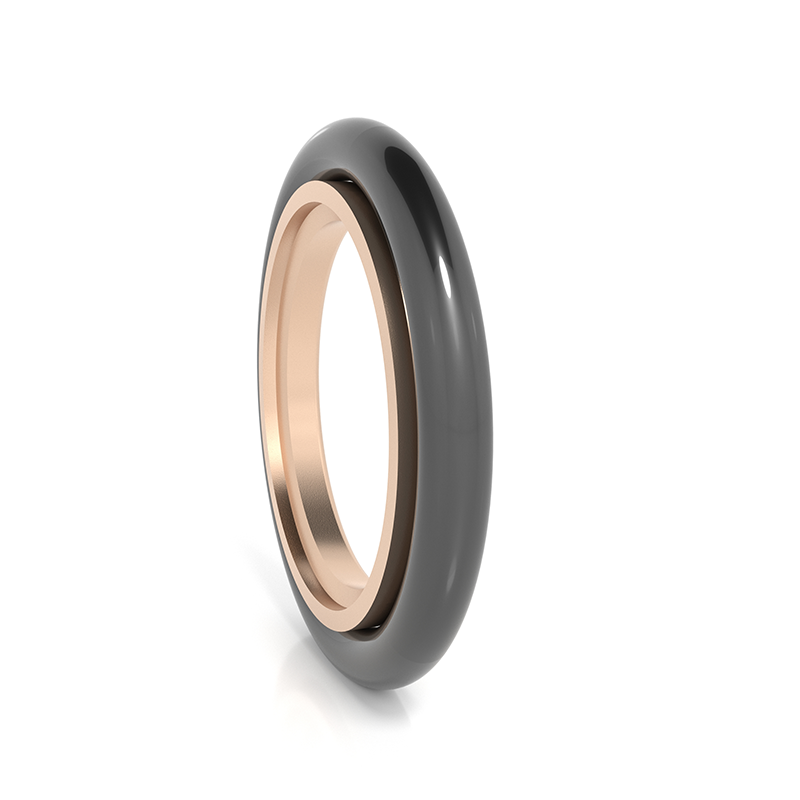

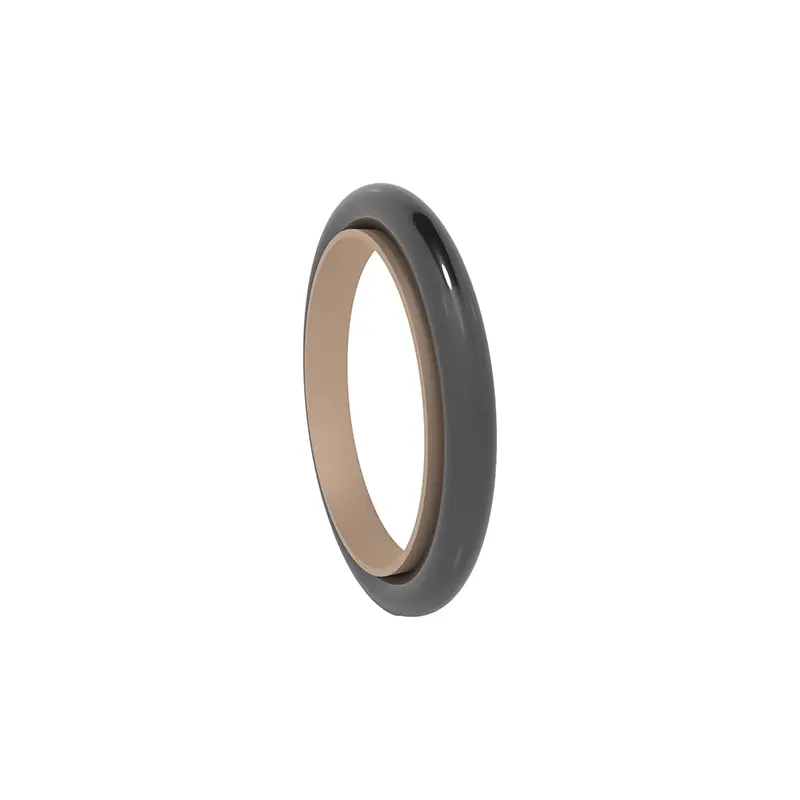

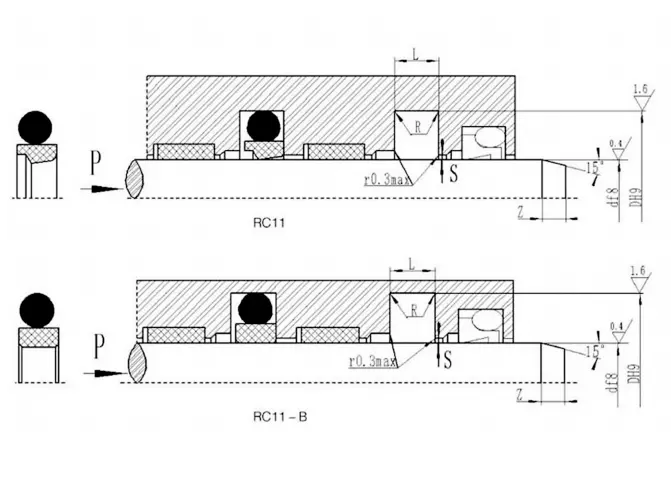

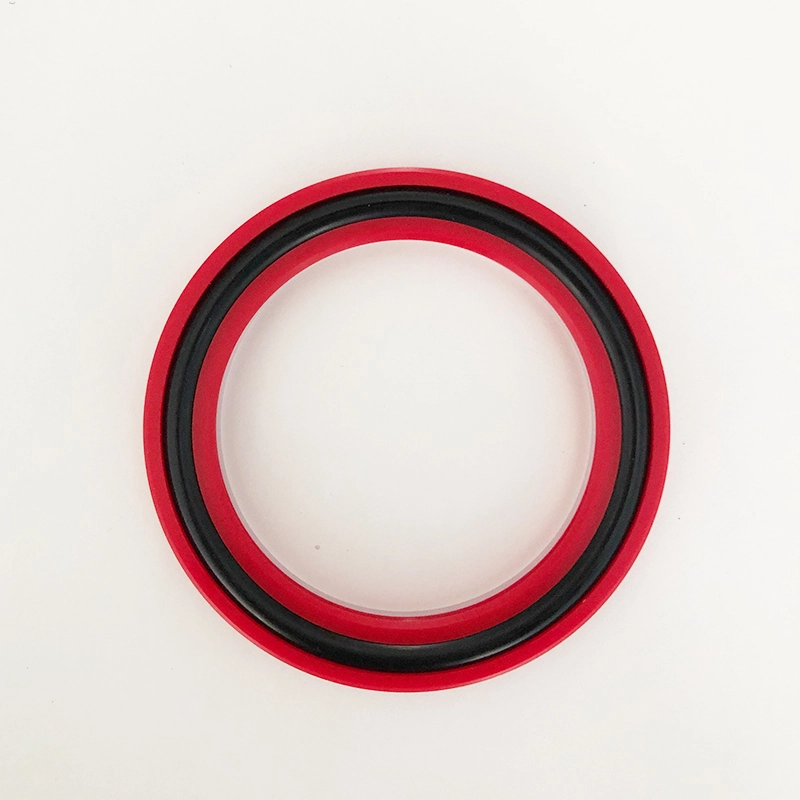

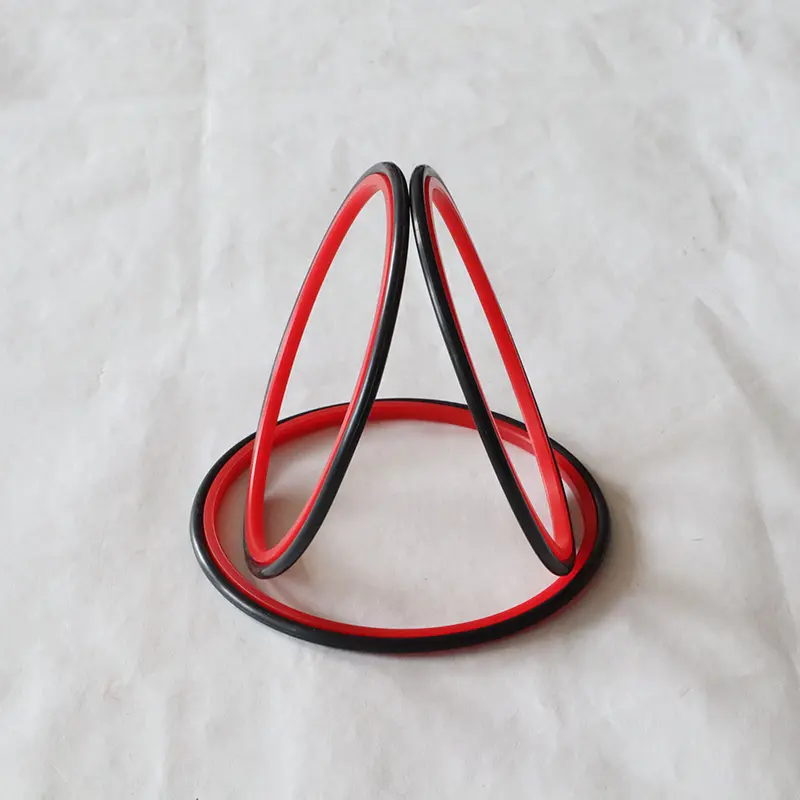

RC11 is samengesteld uit een gevulde PTFE-stapringring en een O-vormige rubberen ring, geschikt voor hydraulische heen en weer een spreekafdichting.

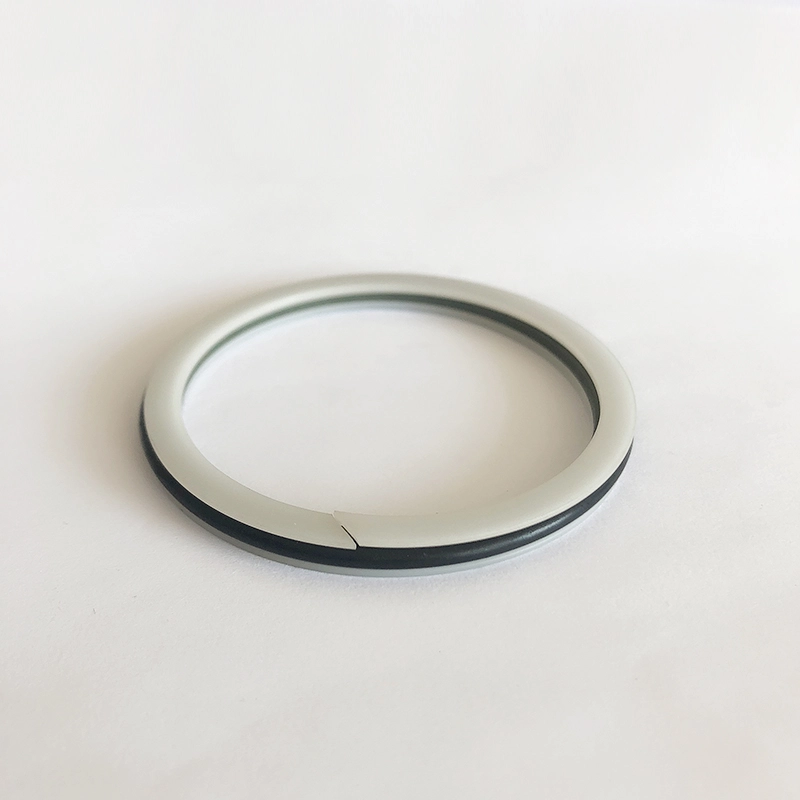

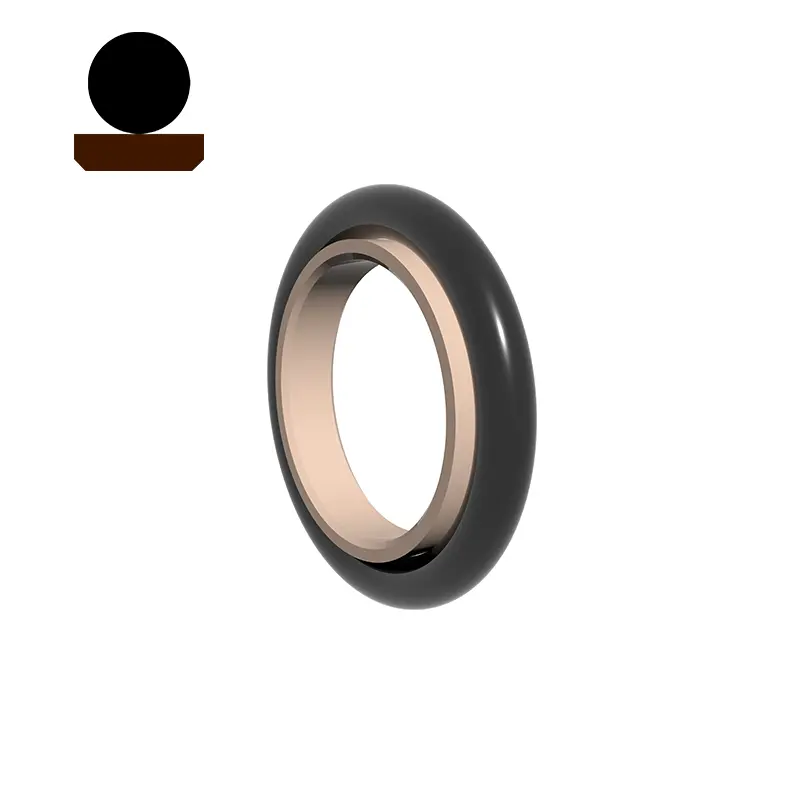

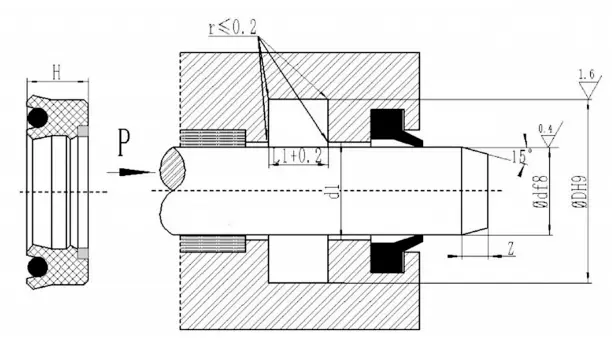

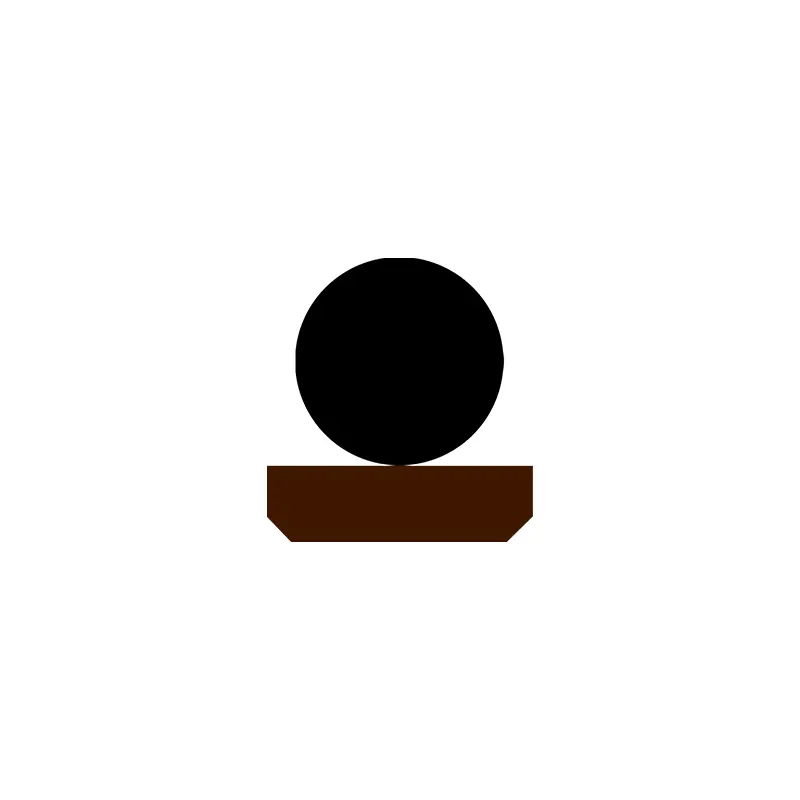

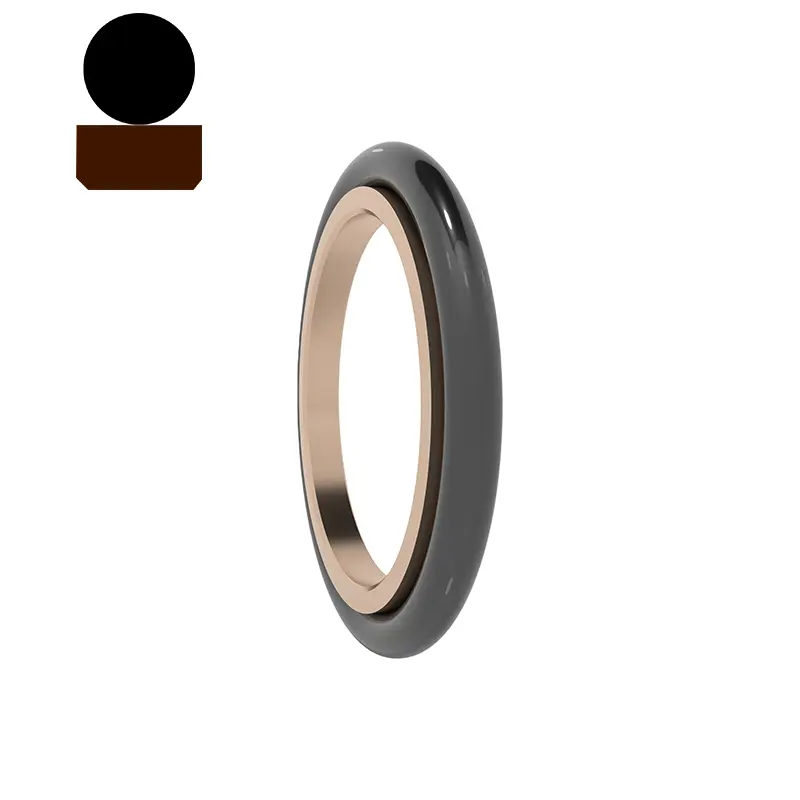

RC11-B bestaat uit een gevulde PTFE-rechthoekige afdichtingsring en een O-vormige rubberen ring, geschikt voor hydraulische heen en weer spiegelaars tweeweg drukafdichting. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Het wordt over het algemeen gebruikt in combinatie met een geleiderring. Split (open) groeven moeten worden gebruikt voor stangdiameters minder dan 30 mm. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. High Life, kan worden gebruikt voor olievrije smeerafdichtingen;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

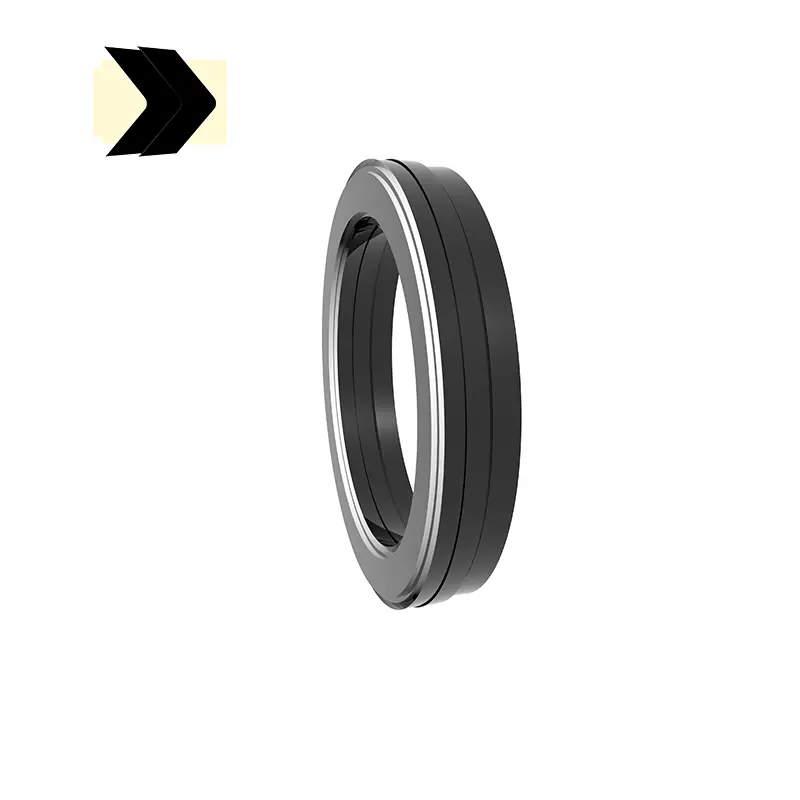

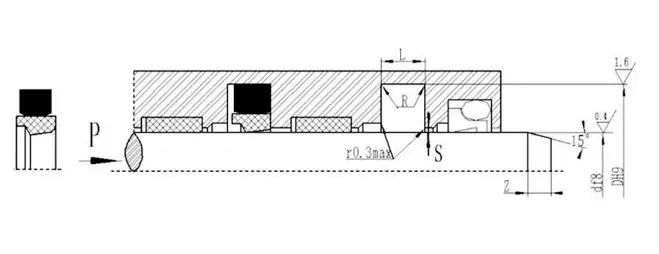

RC12 bestaat uit een gevulde PTFE-gestapelde afdichtring en een rechthoekige rubberen ring, geschikt voor hydraulische heen en weer een richtingsafdichting. De rechthoekige ring zorgt voor radiale kracht en compenseert de slijtage van de afdichtring. Het wordt over het algemeen gebruikt in combinatie met een geleiderring. Split (open) groeven moeten worden gebruikt voor stangdiameters minder dan 30 mm. Het wordt meestal gebruikt in zware hydraulische apparatuur.

Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Zeer hoge drukstabiliteit onder druk en barre omstandigheden;

3. High Life, kan worden gebruikt voor olievrije smeerafdichtingen;

4. kan worden gebruikt voor het afdichten van media met lage viscositeit zoals water;

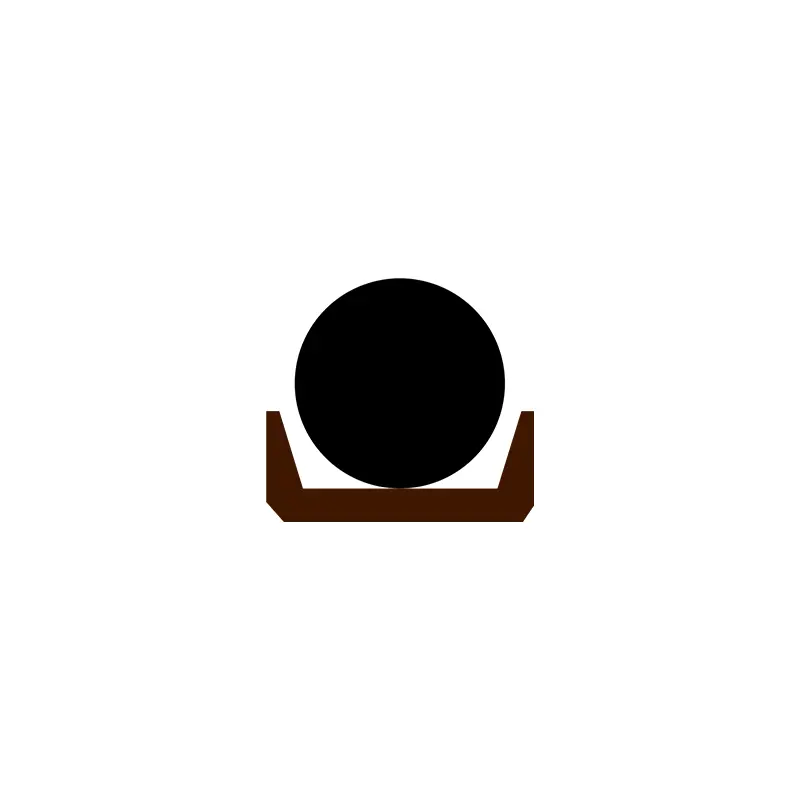

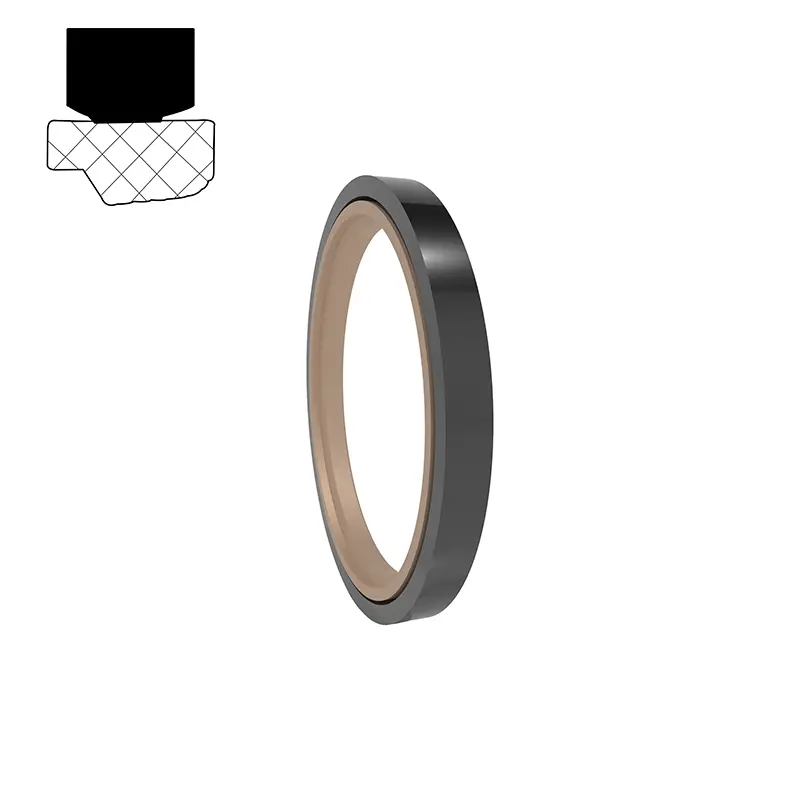

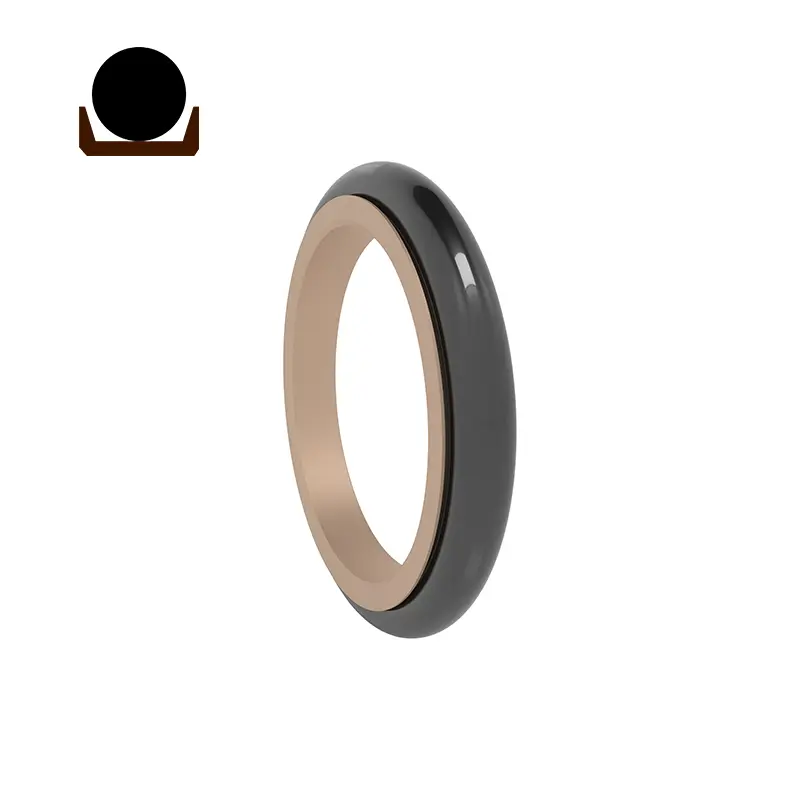

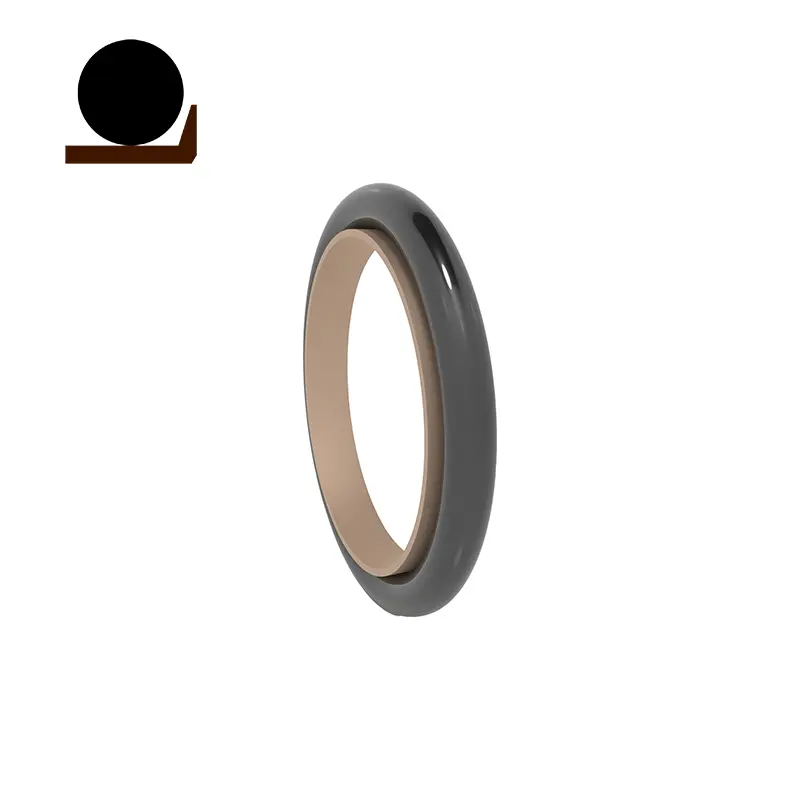

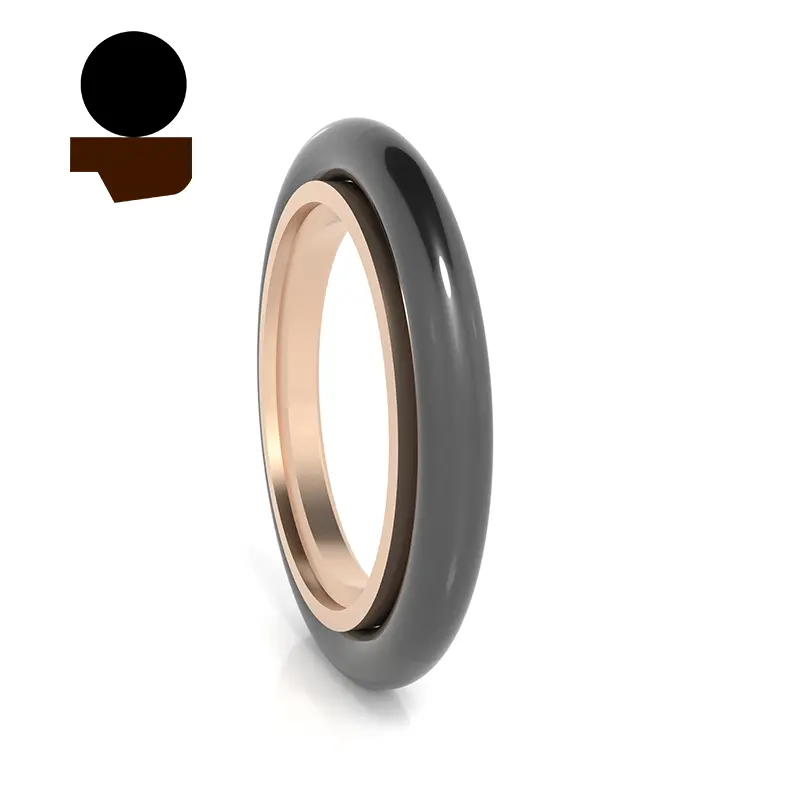

SPNC/RC13 is samengesteld uit een PTFE-dopvormige afdichtring en een O-vormige rubberen ring, die geschikt is voor hydraulische en pneumatische heen en weer een bidirectionele drukafdichting. De O-vormige ring zorgt voor radiale kracht en compenseert de slijtage van de afdichtring. De afdichtring neemt een dun lipontwerp aan, dat een goede vervolgcompensatievermogen heeft, dus de afdichtingsprestaties zijn goed en kan worden geïnstalleerd in de GB12350-ringgroef. Split (open) groeven moeten worden gebruikt voor stangdiameters minder dan 30 mm. Functies:

1. Het kan worden gebruikt voor zowel hydraulisch als pneumatisch en kan worden gebruikt voor bidirectionele drukafdichting;

2. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving en geen kruipen;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

4. Kleine structurele ruimte, eenvoudige installatie en onderhoud;

RC14 bestaat uit een PTFE-driehoekige afdichtring en een O-vormige rubberen ring, die geschikt is voor hydraulische en pneumatische heen en weer een routebedrijf. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Omdat de afdichtring een dun lipontwerp aanneemt, is het vervolgcompensatievermogen beter, dus de afdichtingsprestaties zijn goed. De split (open) groove moet worden gebruikt voor stangdiameters van minder dan 30 mm. Functies:

1. Het kan worden gebruikt voor zowel hydraulisch als pneumatisch;

2 lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

4. Kleine structurele ruimte, eenvoudige installatie en onderhoud;

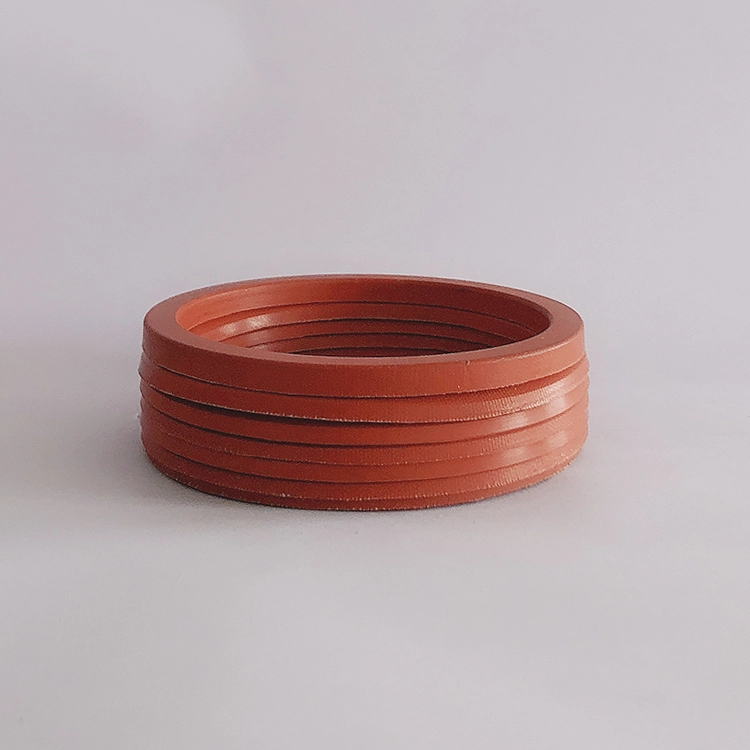

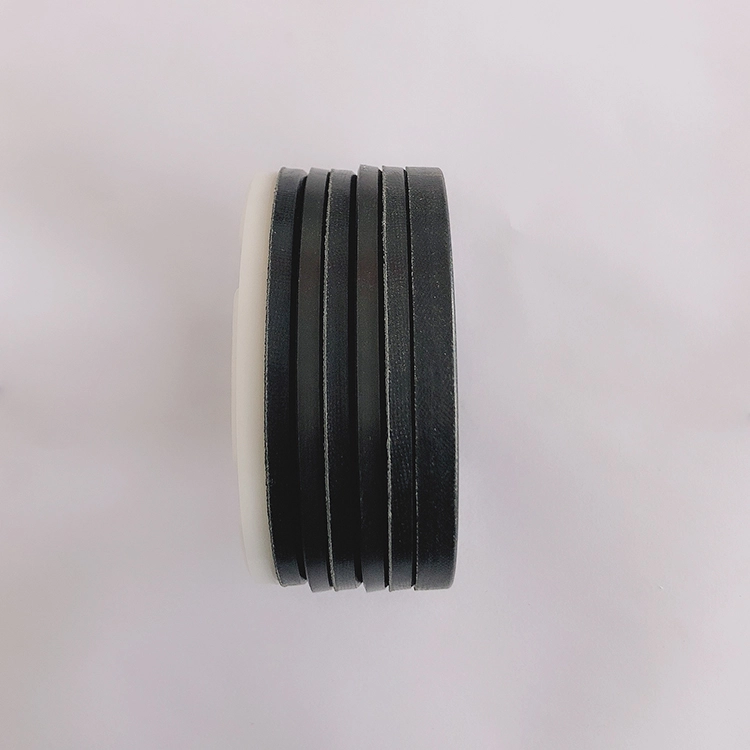

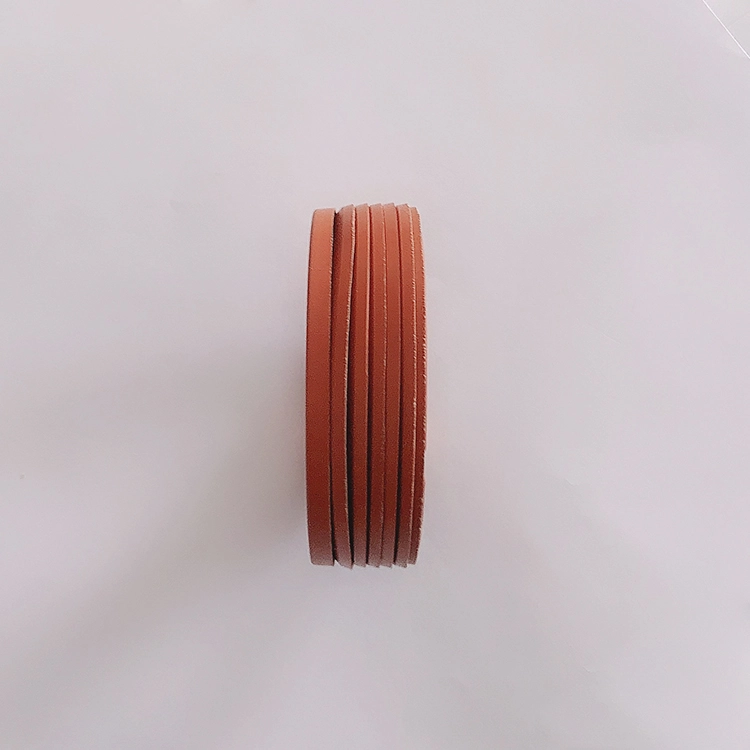

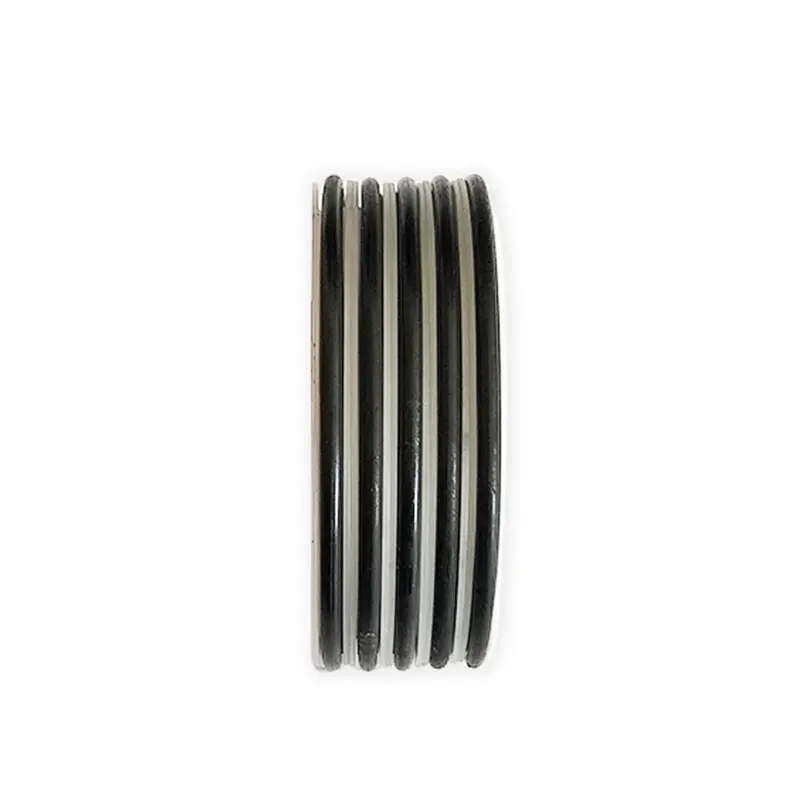

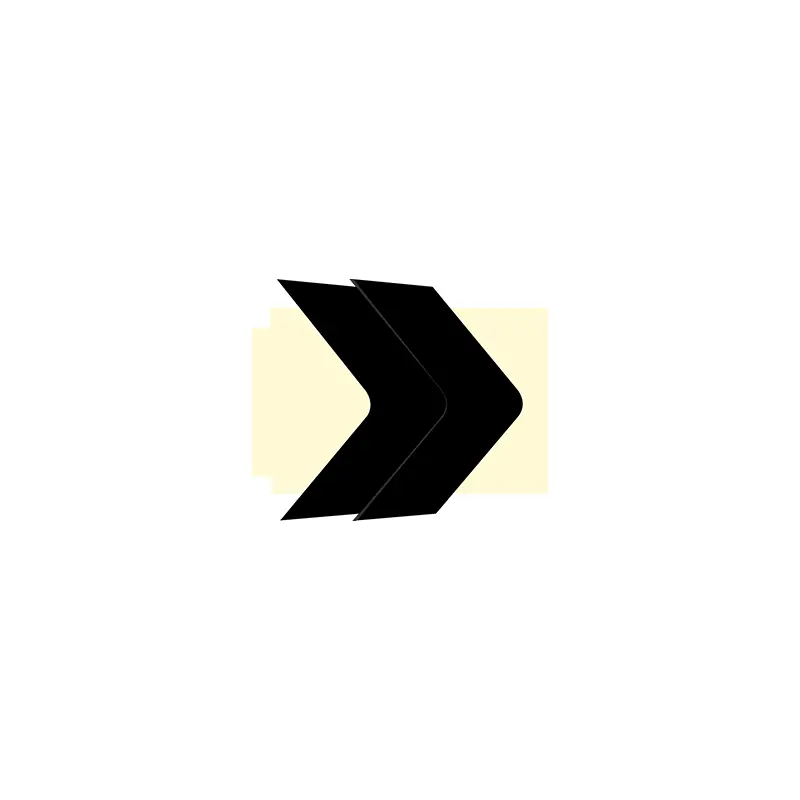

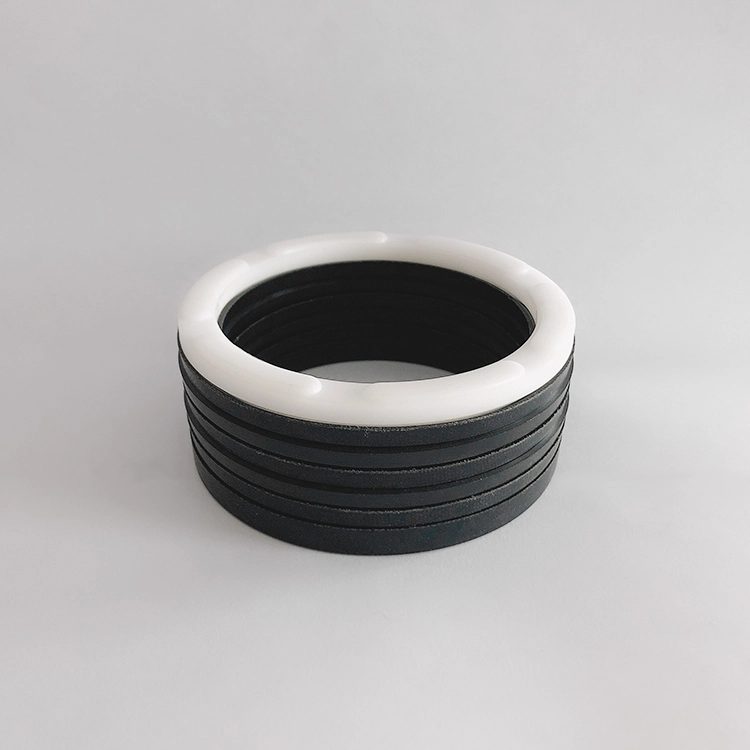

RC15 bestaat uit een set (meer dan 3) V-vormige afdichtingsringen, een drukring en een ondersteuningsring, en is geschikt voor hydraulische heen en weer een routebedrijf. Vet compatibel met het afdichtmateriaal moet tijdens de installatie worden toegepast. Het kan niet worden geïnstalleerd in een integrale (gesloten) groove. Functies:

1. Er zijn een verscheidenheid aan materialen beschikbaar, die optimaal kunnen worden aangepast aan verschillende doeleinden;

2. Het kan worden gebruikt onder harde werkomstandigheden en is geschikt voor bijna alle media en barre omstandigheden;

3. Het heeft een lange levensduur en kan worden gebruikt voor olievrije gesmeerde afdichtingen (redelijke materiaalselectie);

4. De afdichting en wrijving kunnen worden aangepast door de pakking aan te passen en de axiale grootte kan worden aangepast door de V-vormige afdichtingsring toe te voegen of te verwijderen;

5. Het kan effectief werken, zelfs als de kwaliteit van de afdichtingsoppervlak slecht is.

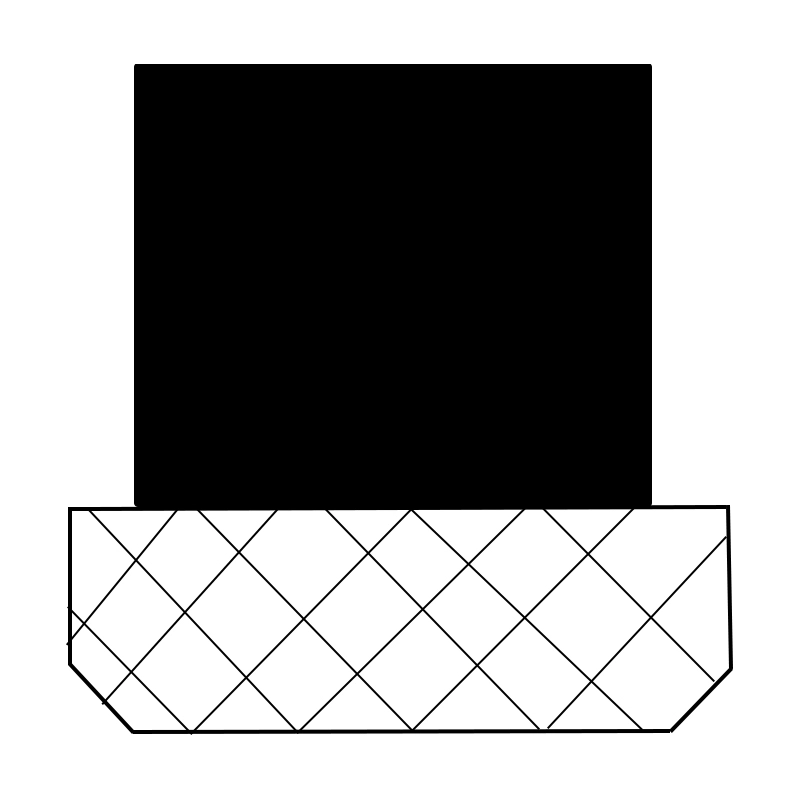

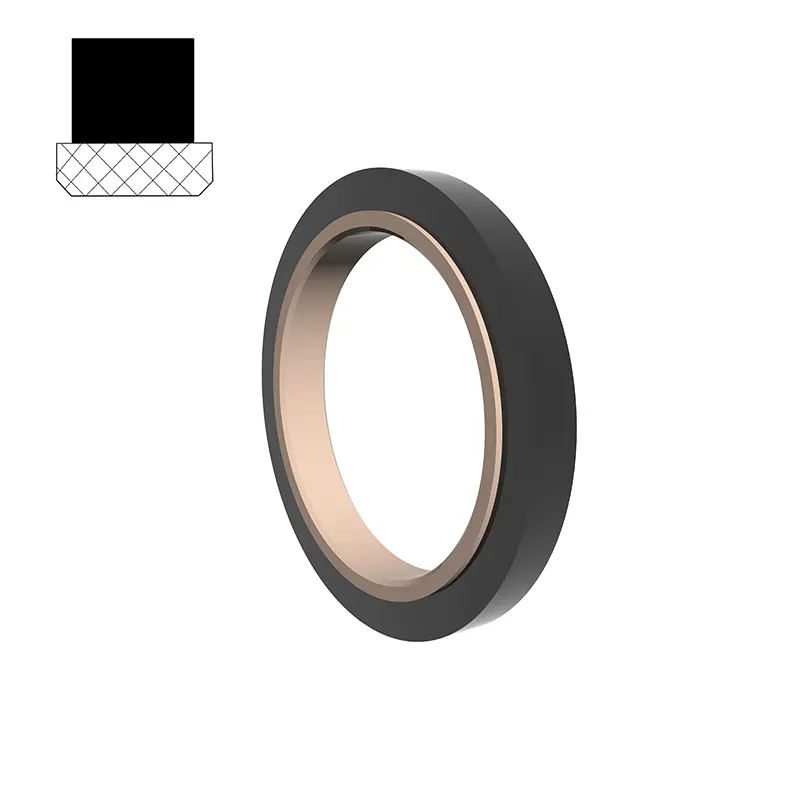

SPN is samengesteld uit een gevulde PTFE -rechthoekige afdichtring en een rechthoekige rubberen ring, geschikt voor hydraulische en pneumatische heen en weer een bidirectionele drukafdichting. De rechthoekige ring zorgt voor radiale kracht en compenseert de slijtage van de afdichtring. Split (open) groeven moeten worden gebruikt voor stangdiameters minder dan 30 mm.

Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Hydraulische en pneumatische afdichtingen voor dubbele gebruik kunnen worden gebruikt voor bidirectionele drukafdichting;

3. High Life, kan worden gebruikt voor olievrije smeerafdichtingen;

4. Kleine structurele ruimte, eenvoudige installatie en onderhoud;

RC17 is geschikt voor hydraulische en pneumatische reciprocerende bidirectionele drukafdichting. De O-ring biedt radiale kracht en compenseert de slijtage van de afdichtring. Split (open) groeven moeten worden gebruikt voor stangdiameters minder dan 30 mm. Functies:

1. Lage wrijving, kleine startweerstand, gladde beweging, gelijke dynamische en statische wrijving, geen kruipen;

2. Hydraulische en pneumatische afdichtingen voor dubbele gebruik kunnen worden gebruikt voor bidirectionele drukafdichting;

3. Lange levensduur, kan worden gebruikt voor olievrije smeerafdichtingen;

4. Kleine structurele ruimte, eenvoudige installatie en onderhoud:

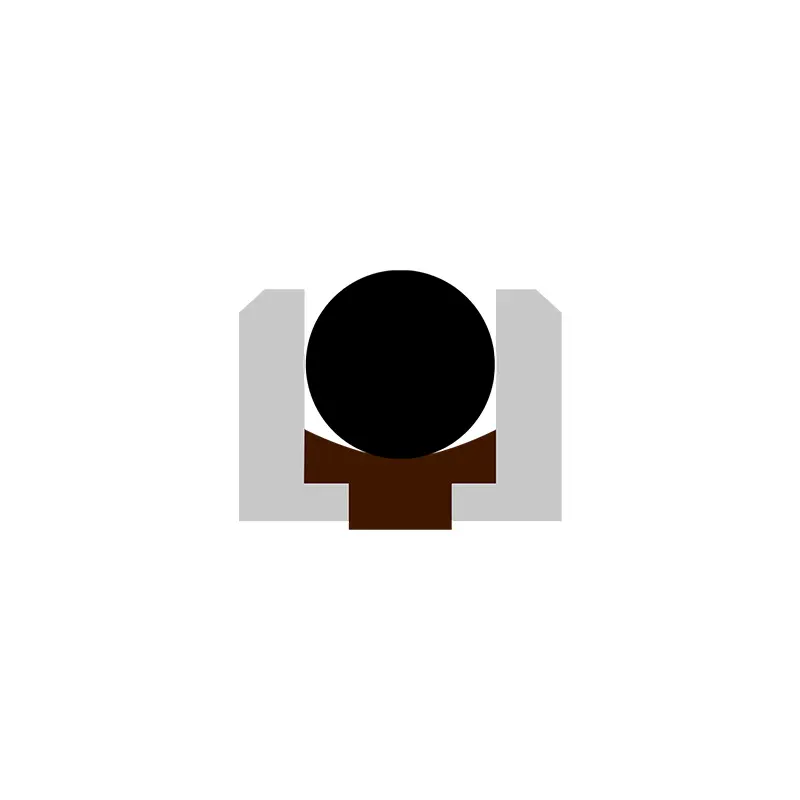

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI is composed van een PTFE-gevulde afdichtring, twee L-vormige plastic ondersteuningsringen en een elastische kracht O-ring, en heeft de kenmerken van goede afdichting, lange levensduur, lage wrijving, geen kruipende, enz.

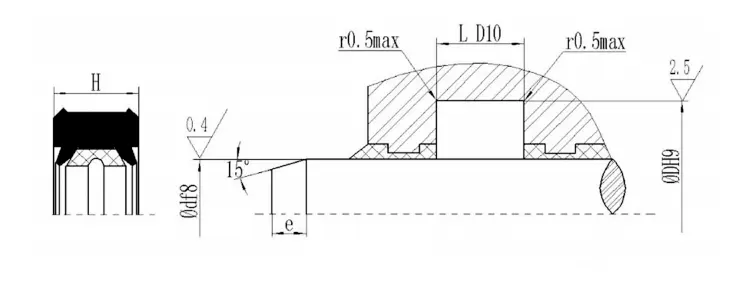

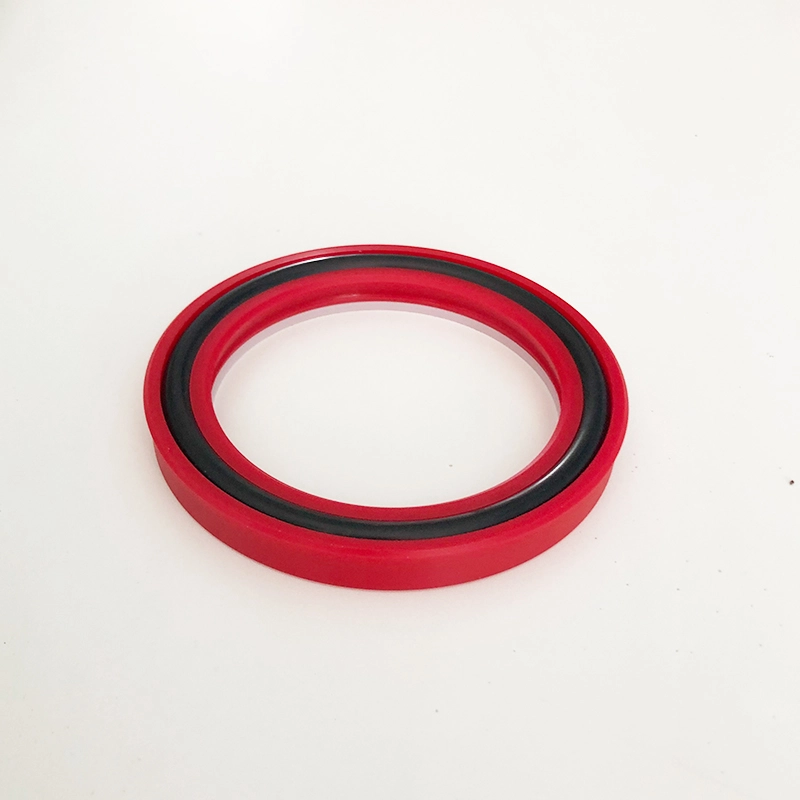

BD -type afdichtring is een zuigerstangafdichting, voornamelijk gebruikt voor afdichtingsdichters, zuigerstaven, smeedmachines en hydraulische apparatuur voor loopapparatuur. Functies:

1. Ongevoelig voor trillingsbelastingen en drukpieken

2. Goede anti-extrusievermogen

3. Betere afdichting onder geen belasting en lage temperatuur

4. Geschikt voor harde werkomstandigheden

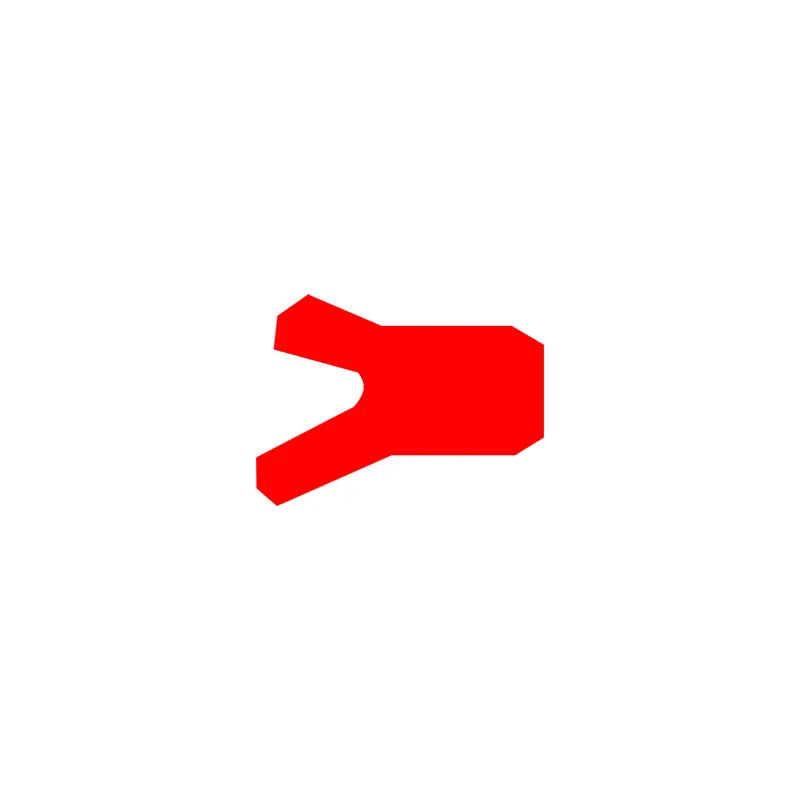

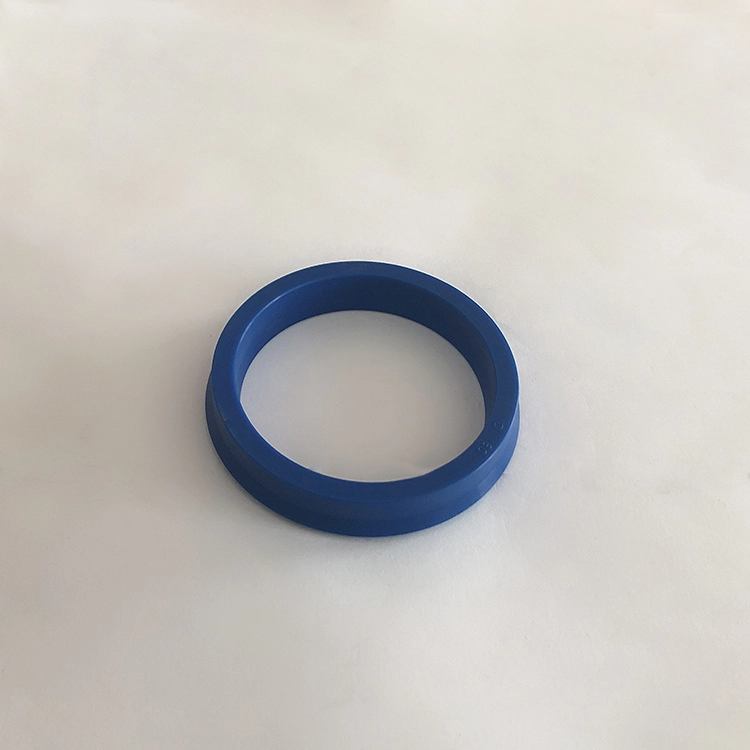

De YXD -type afdichtring voor as is een asymmetrische afdichting die speciaal wordt gebruikt op de zuigerstang. Het is geschikt voor eenrichtingsafdichting van hydraulische heen en weer bewegende beweging en heeft een goede afdichtingsprestaties. Bij gebruik onder 12 ~ 32MPa is een vaste ring vereist bij de hiel. De groove voldoet aan de standaard JB/ZQ4265-97. Zijn kenmerken:

1. van toepassing op lichte belastingen en gemiddelde belastingen;

2. Goede afdichtingsprestaties voor zowel hoge druk- als onderdrukkende afdichtingen;

3. Er zijn een verscheidenheid aan materialen beschikbaar en de prestaties van de gemiddelde weerstand zijn uitgebreider;

4. Eenvoudige structuur en eenvoudige installatie en onderhoud.

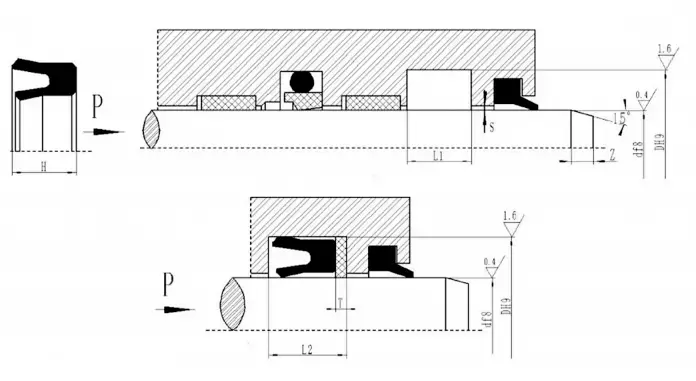

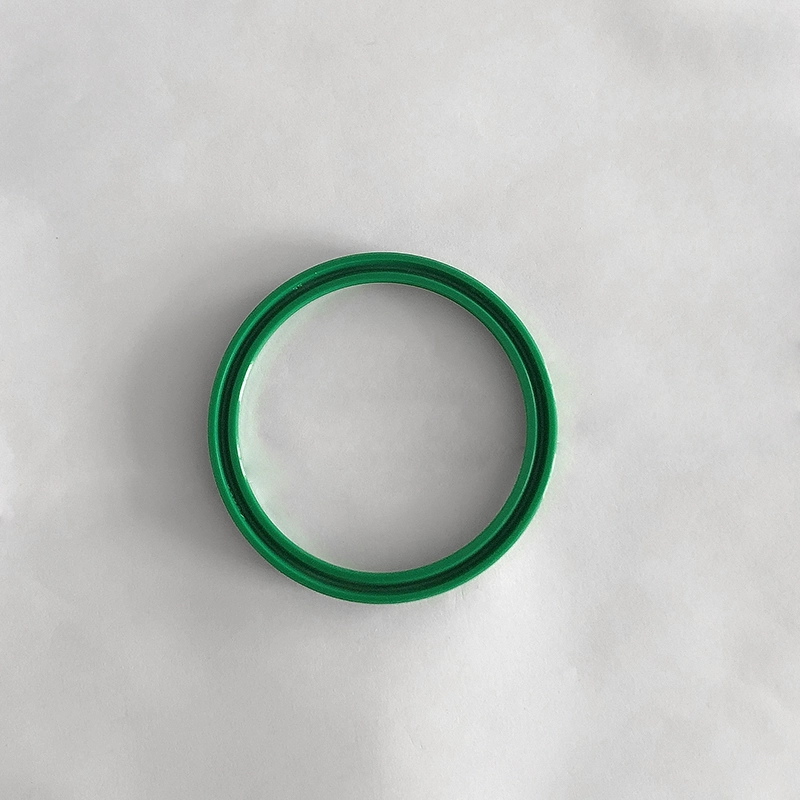

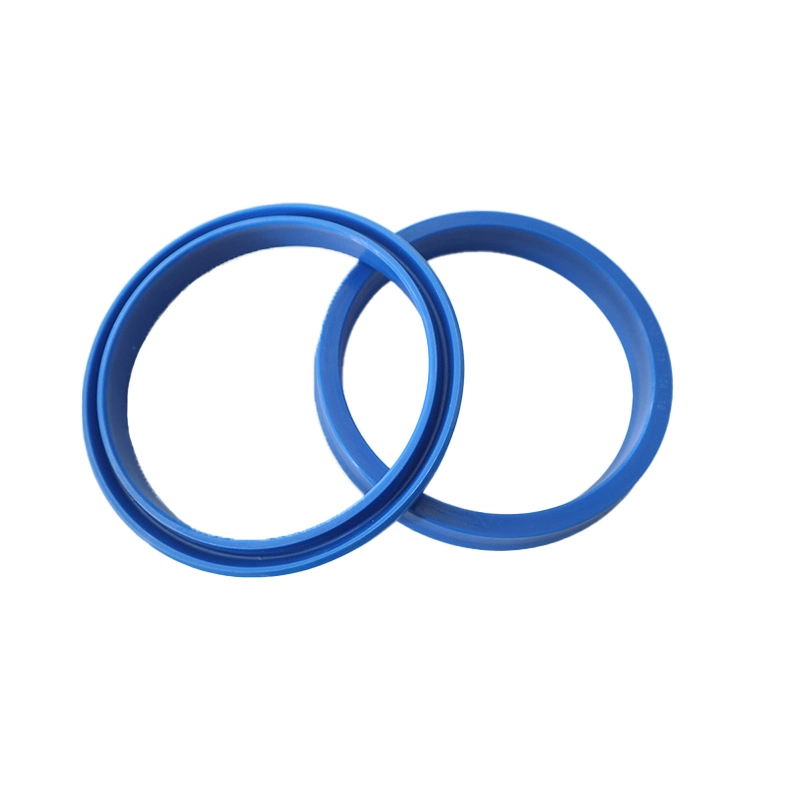

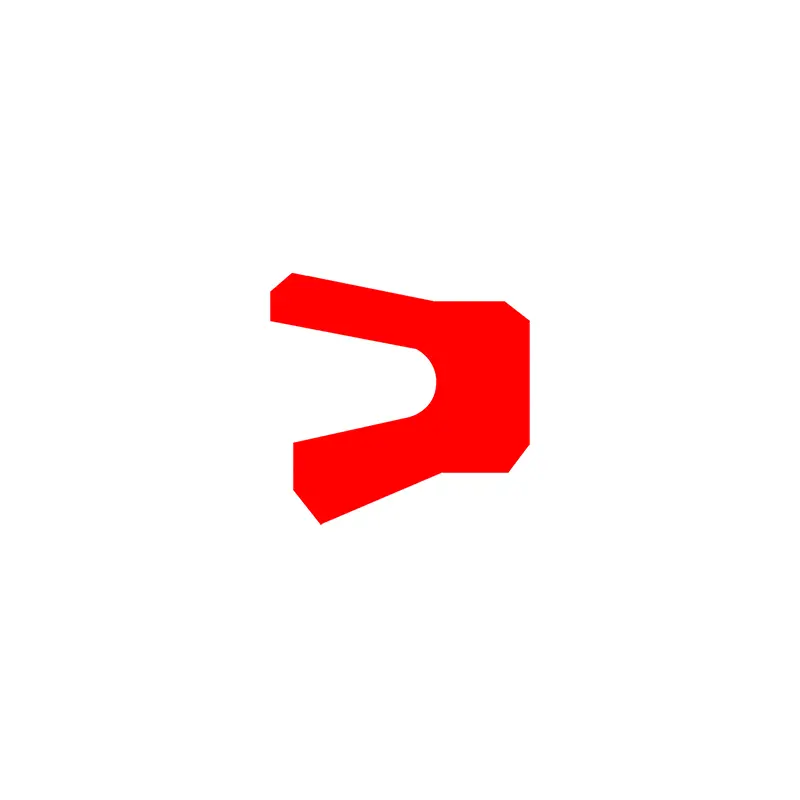

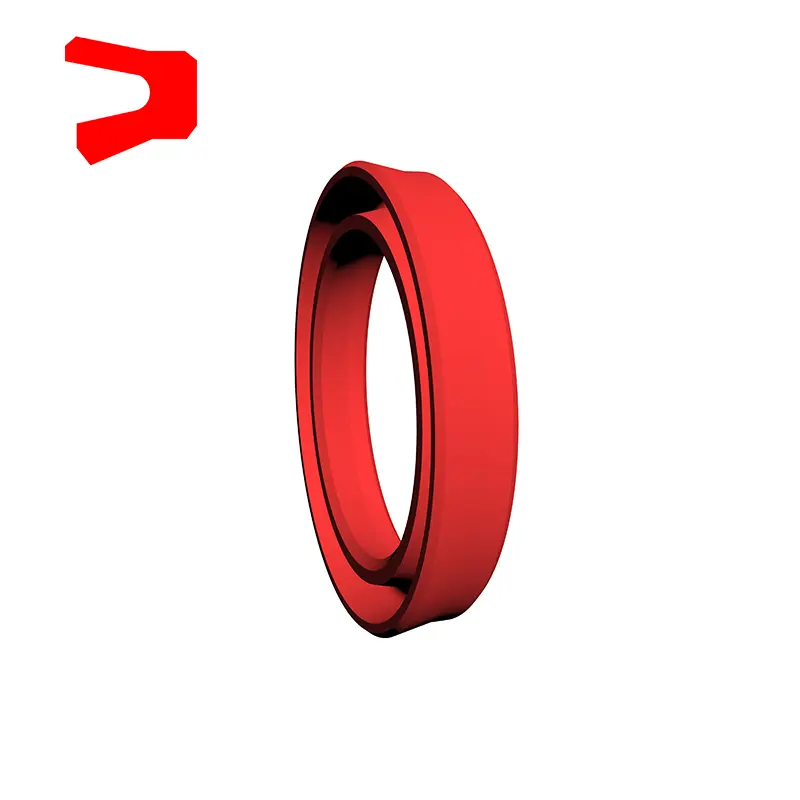

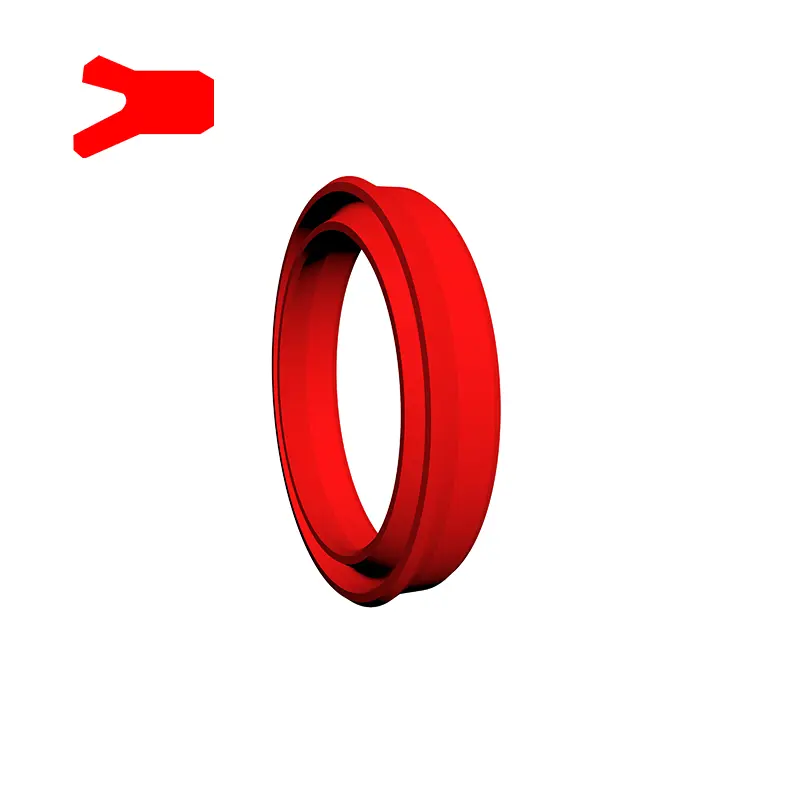

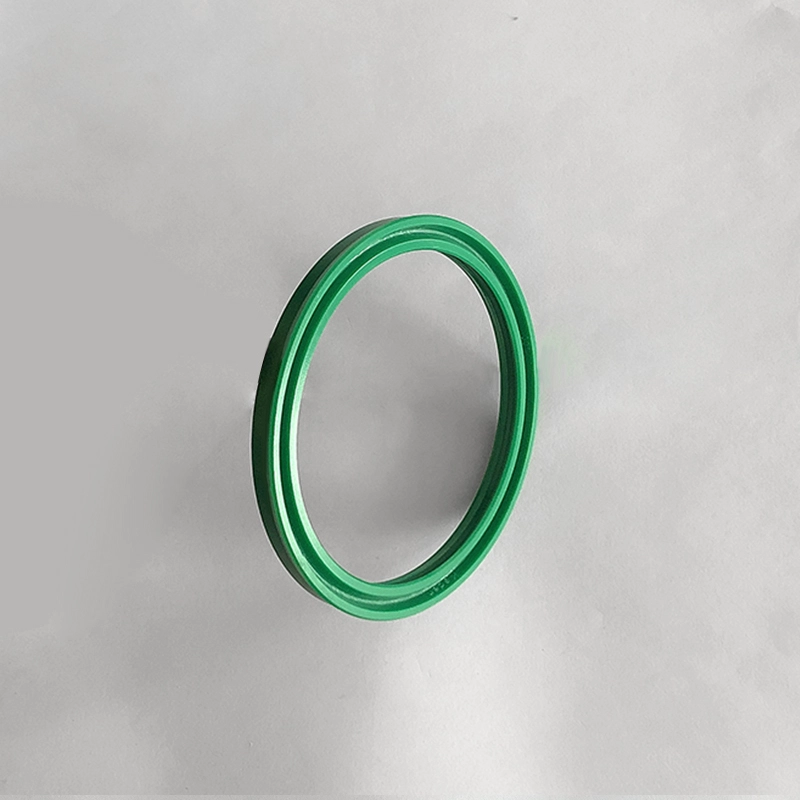

RCUR-afdichtingsring is een asymmetrische afdichting die speciaal wordt gebruikt op de zuigerstang, geschikt voor eenrichtingsafdichting van hydraulische heen en weer gaande beweging, met goede afdichtingsprestaties. De groove voldoet aan de ISO5597 -standaard. Het wordt gebruikt als hulpafdichting in het afdichtsysteem. Zijn kenmerken:

1. Goede statische en dynamische afdichtingsprestaties;

2. Sterk residuele olie -herstelvermogen onder dynamische omstandigheden;

3. Eenvoudige structuur en eenvoudige installatie en onderhoud.

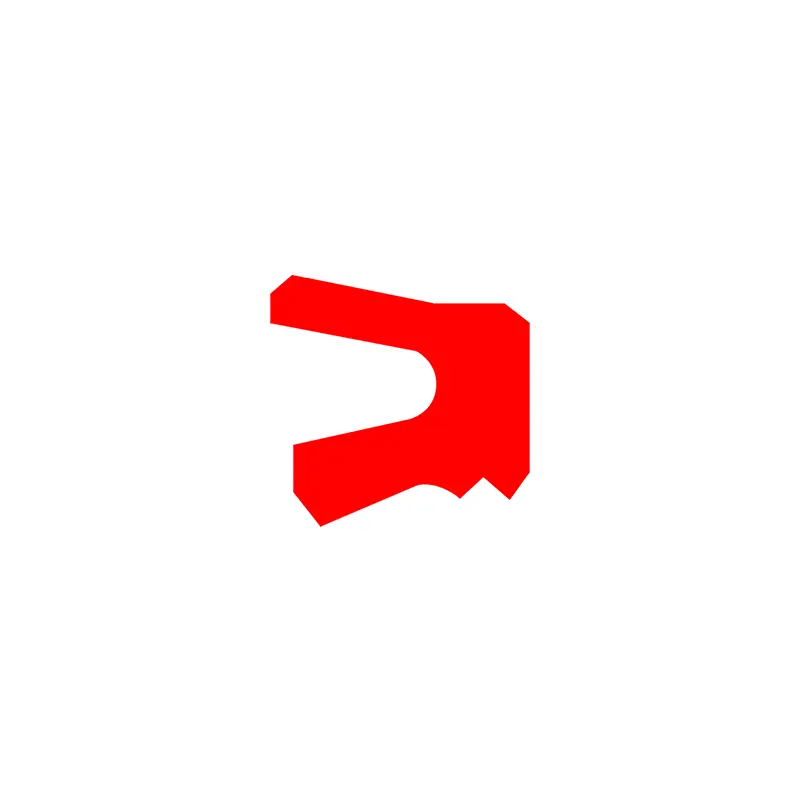

RCUSR -afdichtring is een asymmetrische afdichting die speciaal wordt gebruikt op zuigerstang, met hulplip aan de binnenkant van de afdichtingsring. Het is geschikt voor eenrichtingsafdichting van hydraulische heen en weer bewegende beweging en heeft een goede afdichtingsprestaties. De groove voldoet aan de ISO5597 -standaard. Het kan alleen worden gebruikt of als een hulpafdichting in het afdichtsysteem. Zijn kenmerken:

1. Goede statische en dynamische afdichtingsprestaties;

2. Lage wrijving, gladde beweging, sterk resterende olie -herstelvermogen onder dynamische omstandigheden;

3. Eenvoudige structuur en eenvoudige installatie en onderhoud.

Productfuncties en toepassingen:

Materiële selectie

1. De ondersteunende O-ringmaterialen kunnen worden geselecteerd: R01 nitrilrubber (NBR), RO2 Fluororubber (FKM), enz.

2. Afdichtingsringmaterialen: PTFE2, PTFE3, PTFE4, PU, ​​ETC.

RC15 Materiaalselectie

1. Drukringmateriaal: polytetrluorethyleen, nitrildoek, fluororubber doek, nylon, polyoxymethyleen

2. V-ringmateriaal: polytetrluorethyleen, nitrilrubber, nitrildoek, fluororubber, fluorubber doek, polyurethaan

3. Ondersteuning ringmateriaal: nitrildoek, fluororubber doek, nylon, polyoxymethyleen, polytetrafluorethyleen

RCUR -materiaalselectie polyurethaan (PU)

Bestel Voorbeeld:

Bestelmodel RC11-40X55.1X6.3-PTFE3-R01

Bestelmodel RC11-B-40X55.1X6.3-PTFE3-R02

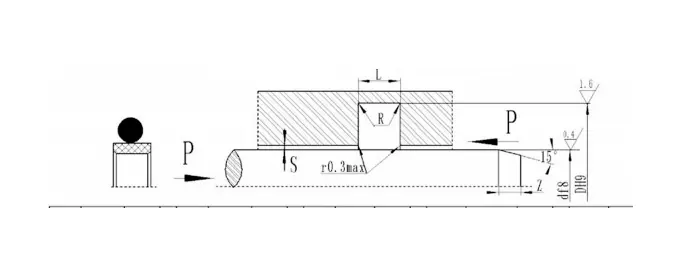

Model-roddiameter X Groove Diameter X Groove Width PTFE3-gemodificeerde PTFE Materiaalcode R01, R02-O-Ring Materiaalcode

Bestelmodel RC12-40X55X7.5-PTFE3-R01

Model-roddiameter x groefdiameter x groefbreedte PTFE3-gemodificeerde tetrluorethyleenmateriaalcode R01-rectangulaire ringmateriaalcode

Bestelmodel RC13-80-PTFE3-R01 of SPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80-as Diameter D PTFE3-PTFE Materiaalcode R01-O-ring Materiaalcode

Bestelmodel RC14-80-PTFE3-R01

RC14-model 80-as diameter D PTFE3-PTFE Materiaalcode R01-O-ring Materiaalcode

RC15

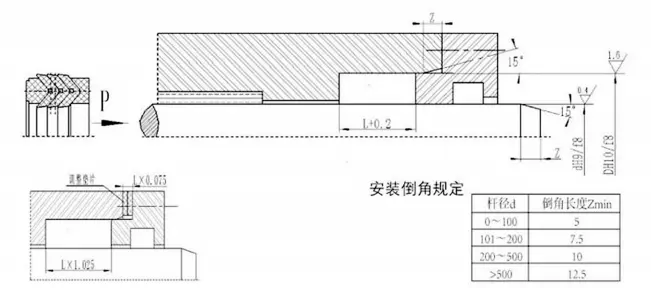

Bestel Voorbeeld RC15-A-40X55X22.5RC15-A-MODEL DXDXL Installatieruimte voorschriften

De V-vormige gecombineerde afdichting kan de beste toestand van afdichting en wrijving bereiken door de axiale grootte van de pakking aan te passen. De eerste slijtage na langdurige werking kan worden uitgebreid door de axiale grootte aan te passen. Het wordt aanbevolen dat de verstelbare axiale grootte van de afdichtingsholte wordt ontworpen als 1,025 l en de aanpassingshoeveelheid 7,5%L is.

Spn

Bestelmodel SPN-D*D*L-PTFE3-R01 ROD DIAMETER*Gruove bodemdiameter*groefbreedte

SPN-model PTFE3-gemodificeerde PTFE-materiaalcode R01-Rectangular Ring Materiaalcode

RC17

Bestelmodel RC17-D*D*L-PTFE3-R01 ROD DIAMETER*Gruove bodemdiameter*groefbreedte

GTD

TDMI

GGDI

BD

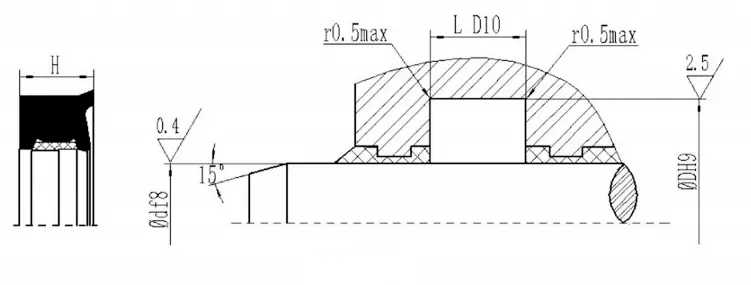

Bestelmodel BD40*55*11.4 Staafdiameter × groefdiameter x afdichtingshoogte

YXD

Bestelmodel YXD63X75X14 -R01 Roddiameter × Groove Diameter × afdichtingshoogte - Materiaalcode

Rcur

Bestelmodel RCUR63X73 × 10 staafdiameter x groefdiameter x afdichtingshoogte

Bestelmodel RCUSR63X73X6 staafdiameter x groefdiameter x afdichtingshoogte
